Les talkies-walkies restent l’un des outils les plus directs et fiables pour la communication de terrain. Ils sont largement utilisés dans les rondes de sécurité, les sites industriels, les opérations logistiques, les interventions d’urgence, les infrastructures de transport, les chantiers de construction et les équipes de maintenance à distance. Grâce au fonctionnement push-to-talk, les utilisateurs peuvent parler instantanément sans composer de numéro, attendre une connexion ou manipuler des terminaux de communication complexes.
Cependant, la communication traditionnelle par talkie-walkie présente une limite évidente : la couverture radio n’est pas illimitée. Lorsque deux zones de travail sont proches, une communication radio directe ou un répéteur local peut suffire. Mais lorsque deux sites sont séparés par des dizaines, voire des centaines de kilomètres, les talkies-walkies ordinaires ne peuvent pas communiquer directement. Dans cette situation, une solution de mise en réseau interrégionale des talkies-walkies est nécessaire.

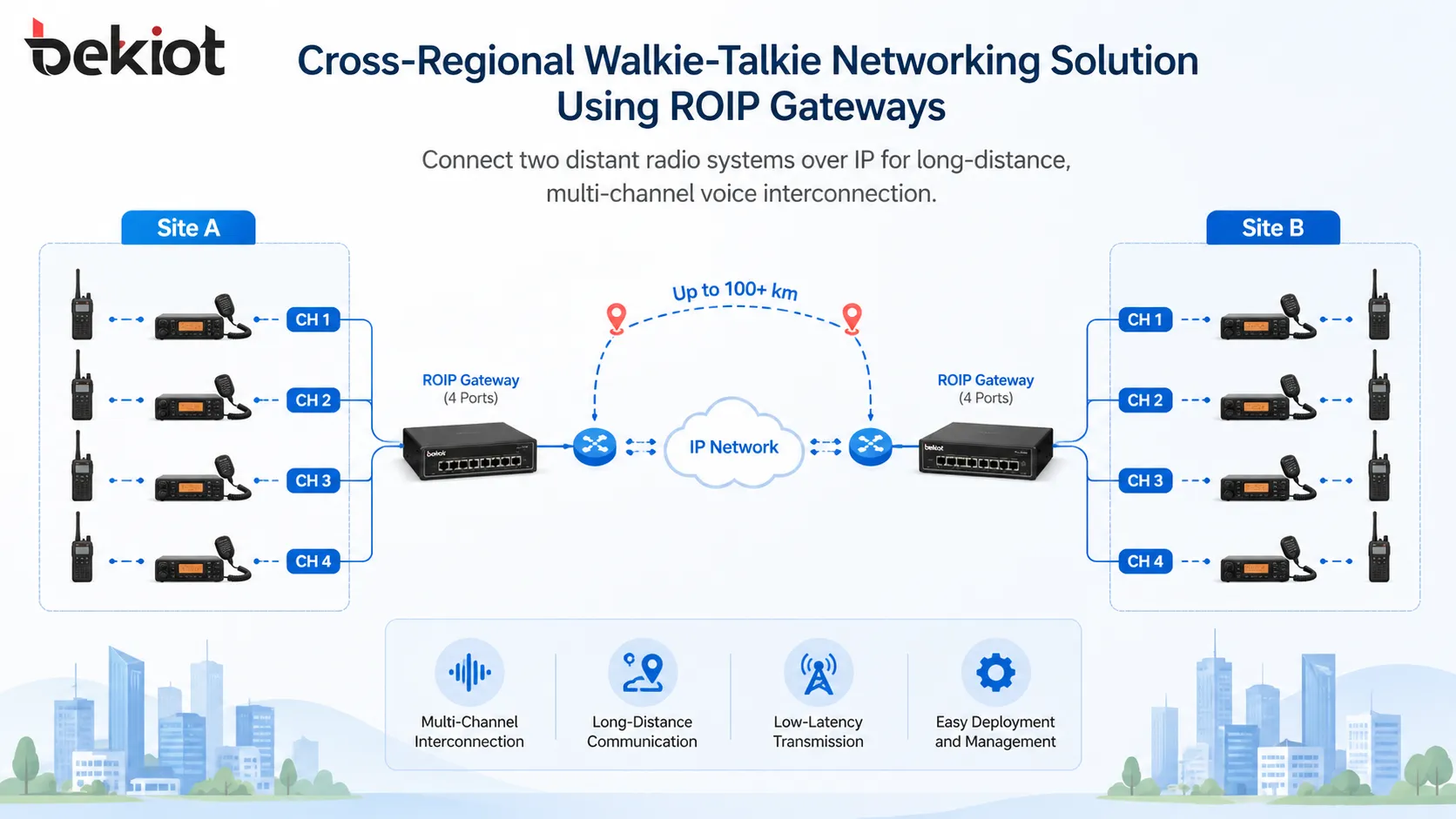

Une manière pratique de résoudre ce problème consiste à utiliser une passerelle ROIP. ROIP, ou Radio over IP, permet de transmettre l’audio radio et les signaux de contrôle via un réseau IP. En connectant les systèmes locaux de talkies-walkies à des passerelles ROIP, deux sites distants peuvent réaliser une interconnexion multicanal longue distance sans construire une chaîne complexe de répéteurs entre eux.
Pourquoi une mise en réseau interrégionale des talkies-walkies est nécessaire
Dans de nombreux projets, les utilisateurs de talkies-walkies ne se limitent pas à un seul emplacement physique. Une entreprise peut exploiter deux parcs industriels, deux bases logistiques, deux sections de tunnel, deux zones de sécurité ou plusieurs installations distantes. Chaque site peut déjà disposer de son propre système de talkies-walkies, de canaux radio locaux, de radios embarquées, de stations de base et de groupes de travail.
Le défi apparaît lorsque des équipes situées dans des lieux différents doivent communiquer en temps réel. Par exemple, le Site A et le Site B peuvent être séparés de 100 kilomètres. Les deux sites disposent d’une connectivité réseau stable, et chaque site possède quatre canaux de talkie-walkie pour différents groupes de travail. Le client souhaite que le Canal 1 du Site A communique avec le Canal 1 du Site B, le Canal 2 avec le Canal 2, le Canal 3 avec le Canal 3 et le Canal 4 avec le Canal 4.
Si cette exigence est traitée uniquement par ingénierie radio, le projet peut nécessiter des répéteurs haute puissance, des ressources de pylônes, une planification d’antennes, des points relais intermédiaires, une coordination des fréquences et une installation professionnelle. Pour de nombreux scénarios de communication fixe, cela peut être plus complexe que nécessaire. Lorsque les deux sites disposent déjà d’un accès au réseau IP, la mise en réseau par passerelle ROIP devient une option plus simple et plus efficace.
Comment fonctionne une passerelle ROIP dans l’interconnexion des talkies-walkies
Une passerelle ROIP fonctionne comme un pont entre un système radio traditionnel et un réseau de communication IP. Côté radio, elle se connecte aux terminaux de talkies-walkies, aux radios embarquées, aux radios de base ou aux interfaces de répéteurs au moyen de câbles personnalisés. Côté IP, elle convertit l’audio radio en communication vocale par paquets et l’envoie vers une autre passerelle ROIP via un LAN, un réseau privé, un VPN ou une liaison IP dédiée.
Lorsqu’un utilisateur de talkie-walkie parle sur le Site A, le terminal radio local reçoit le signal. La passerelle ROIP capture l’audio et l’état radio, convertit la voix en données IP et la transmet à la passerelle du Site B. La passerelle ROIP du Site B restitue ensuite l’audio au terminal radio correspondant, qui diffuse la voix sur le canal talkie-walkie associé du Site B.
Ce processus fonctionne également dans le sens inverse. Les utilisateurs du Site B peuvent parler via leurs talkies-walkies locaux, et leur voix peut être retransmise au Site A par le même lien de passerelles ROIP. Pour les utilisateurs de terrain, l’exploitation reste identique à une communication radio normale. Ils continuent d’appuyer sur le bouton PTT, de parler et d’écouter avec leurs radios existantes.

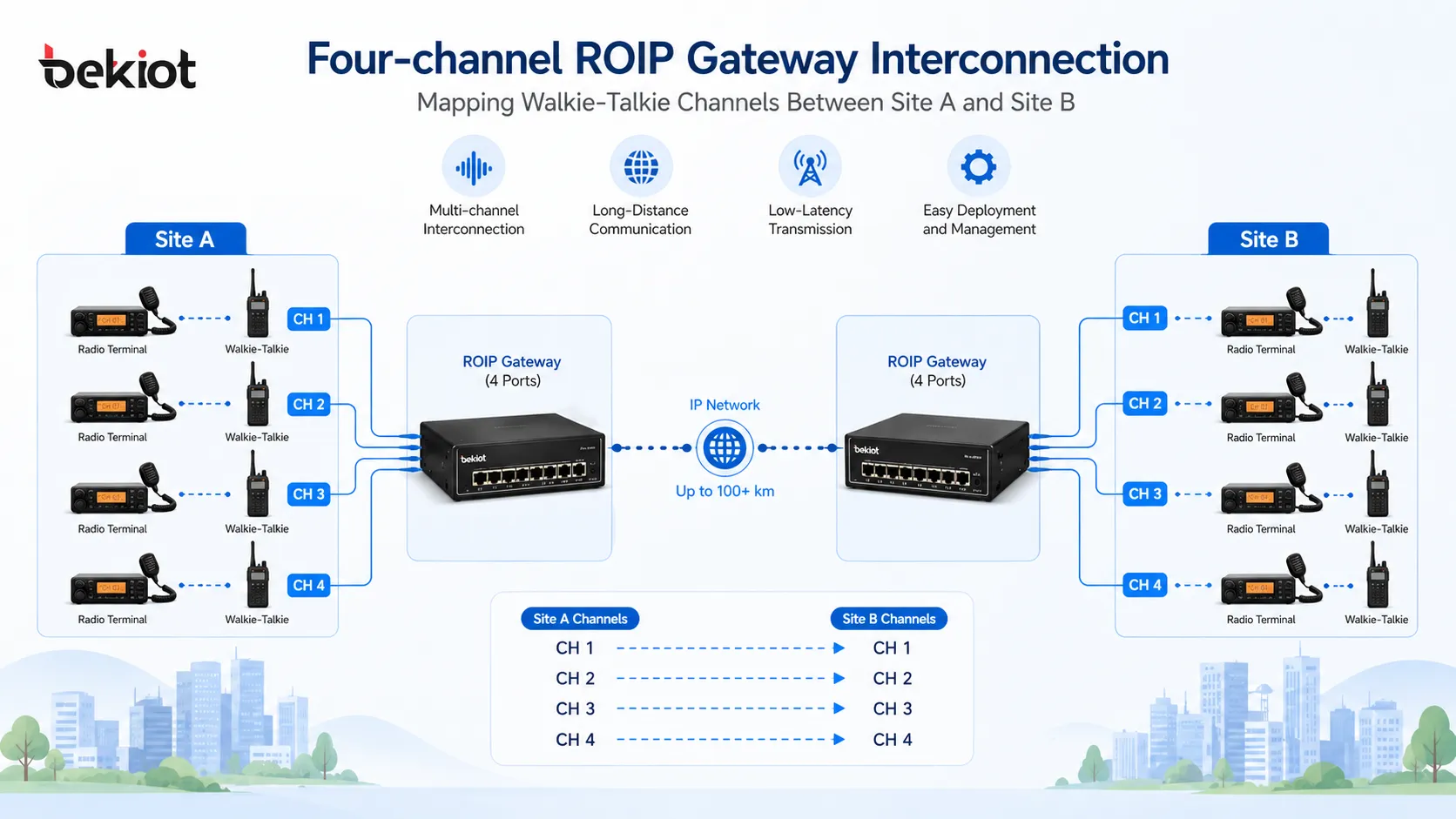

Déploiement type : deux sites avec quatre canaux radio
Un déploiement interrégional typique peut utiliser une passerelle ROIP 4 ports sur le Site A et une passerelle ROIP 4 ports sur le Site B. À chaque emplacement, quatre câbles personnalisés sont utilisés pour connecter la passerelle à quatre terminaux radio. Chaque terminal radio correspond à un canal local de talkie-walkie.
Sur le Site A, le Port 1 de la passerelle ROIP se connecte au terminal radio du Canal 1, le Port 2 au Canal 2, le Port 3 au Canal 3 et le Port 4 au Canal 4. Le Site B utilise la même structure. Une fois les deux passerelles connectées via le réseau IP, les quatre canaux peuvent être mappés un par un.
Dans cette configuration, lorsqu’un utilisateur du Canal 1 sur le Site A parle, la voix est transmise par la passerelle ROIP et diffusée sur le Canal 1 du Site B. Lorsqu’un utilisateur du Canal 3 sur le Site B parle, la voix est retransmise en retour et diffusée sur le Canal 3 du Site A. Ce mappage canal par canal garde une logique de communication simple et facile à gérer.
Mappage des canaux pour la communication radio multicanal
Le mappage multicanal est important, car différentes équipes utilisent souvent différents canaux radio. Une équipe de sécurité peut utiliser un canal, une équipe de maintenance un autre, et un groupe d’intervention d’urgence un canal séparé. Si tous les canaux sont mélangés, la communication peut devenir confuse.
Avec une passerelle ROIP multiports, chaque canal peut être connecté indépendamment. Cela permet au concepteur du système de conserver la structure de canaux existante. Le Canal 1 du Site A peut être relié uniquement au Canal 1 du Site B, tandis que les autres canaux restent séparés. Cela permet d’éviter les interférences inutiles entre groupes de travail et de maintenir une communication de dispatching claire.
Pour les scénarios professionnels fixes, cette structure est particulièrement pratique. Le client n’a pas besoin de reconstruire tout le système radio ni de changer les habitudes des utilisateurs de terrain. La passerelle ROIP prolonge simplement les canaux radio existants sur le réseau IP.

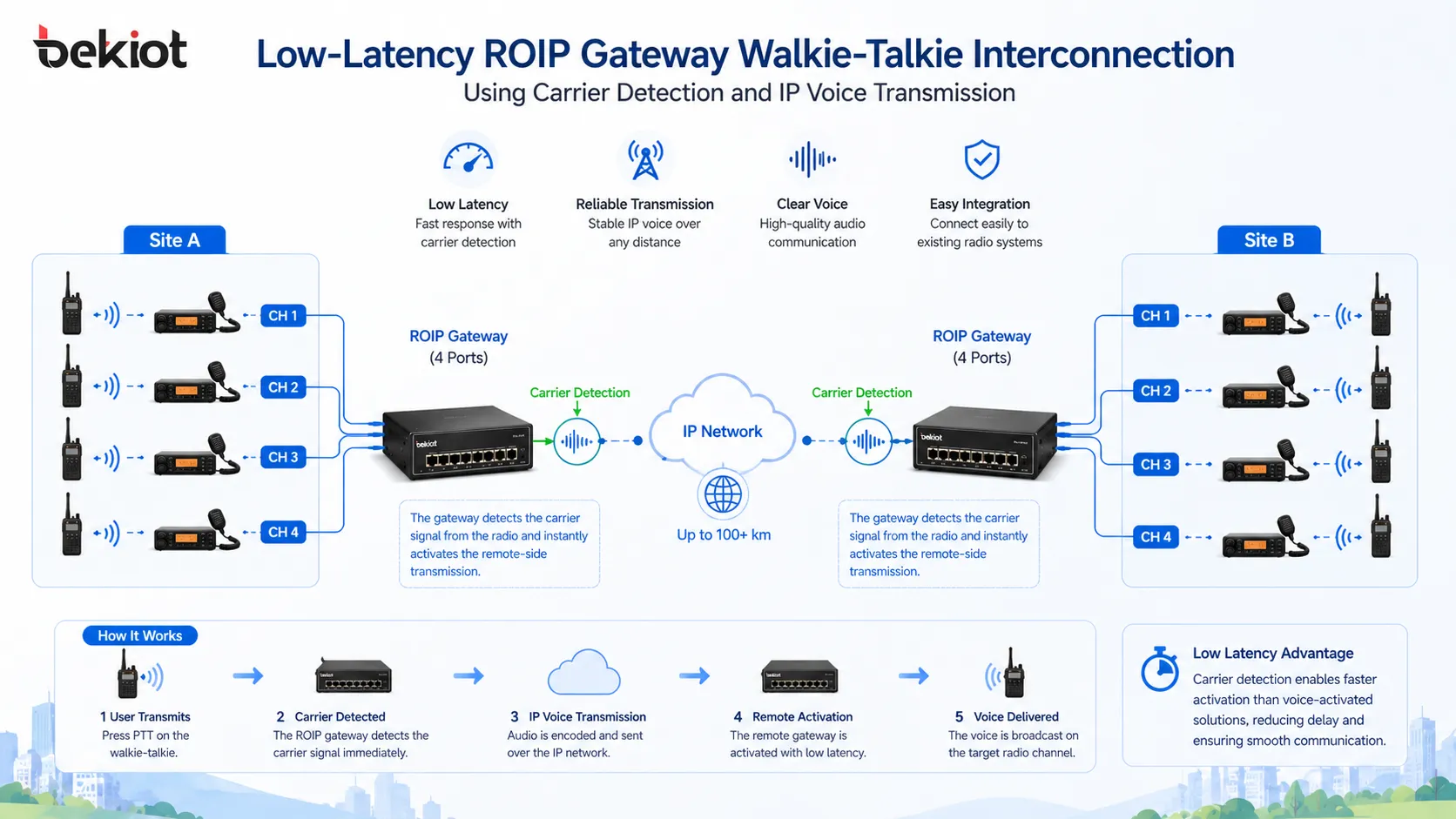

Communication à faible latence avec détection de porteuse
L’un des points techniques clés de l’interconnexion interrégionale des talkies-walkies est la manière dont la passerelle détecte l’activité radio. Certains systèmes d’interconnexion reposent principalement sur l’activation vocale. Dans ce type de solution, le système attend de détecter une énergie vocale avant de lancer la transmission. Cela peut provoquer un retard, la perte des premiers mots ou un déclenchement instable dans les environnements bruyants.
Une meilleure solution consiste à utiliser la détection de porteuse ou la détection d’état radio. Lorsque la radio embarquée ou la radio de base connectée reçoit un signal de porteuse valide, la passerelle ROIP peut immédiatement reconnaître que le canal est actif et activer la transmission côté distant. Le système répond ainsi plus rapidement que les solutions classiques à activation vocale.
Pour le dispatching d’urgence, la coordination industrielle, les rondes de sécurité et les opérations de transport, la faible latence est très importante. Lorsque les utilisateurs appuient sur PTT et parlent, la voix doit atteindre le site distant aussi vite que possible. L’activation basée sur la porteuse contribue à réduire le délai de réponse et rend la communication talkie-walkie intersites plus naturelle.
Mise en réseau par passerelle ROIP comparée à l’extension par répéteurs
Extension radio basée sur les répéteurs
La mise en réseau par répéteurs est une méthode traditionnelle d’extension de la couverture radio. Elle est utile lorsque l’objectif est d’élargir la couverture du signal radio sur une grande zone physique. Cependant, pour une communication interrégionale sur de très longues distances, le déploiement de répéteurs peut nécessiter plusieurs stations relais, des pylônes d’antennes, une alimentation électrique, une maintenance des sites et une planification des fréquences.
Ce type de solution peut convenir aux projets de couverture radio étendue, mais il peut être difficile à déployer rapidement lorsque le client a uniquement besoin d’une interconnexion de canaux fixes entre deux emplacements connus.
Interconnexion basée sur une passerelle ROIP
La mise en réseau par passerelle ROIP est plus adaptée lorsque les deux sites disposent déjà d’une connectivité réseau et que l’exigence principale est de connecter les canaux de talkies-walkies existants entre les sites. Au lieu de transmettre les signaux radio sur toute la distance, la solution convertit la voix radio en données IP et l’envoie via le réseau.
Cela réduit le besoin de sites répéteurs intermédiaires et simplifie la mise en œuvre du projet. C’est particulièrement adapté à la communication entre deux sites ou plusieurs sites lorsque la relation entre les canaux est fixe et que le nombre de canaux est limité.
Principaux avantages d’une solution de passerelle ROIP
Déploiement de projet plus simple
La solution ne nécessite pas une longue chaîne de répéteurs entre deux sites distants. Chaque site n’a besoin que d’une passerelle ROIP, de terminaux radio, de câbles personnalisés et d’un accès au réseau IP. Le projet devient ainsi plus facile à installer, à configurer et à maintenir.
Communication longue distance sur IP
Tant que les deux sites disposent d’une connectivité IP stable, la voix des talkies-walkies peut être transmise sur de longues distances. Les sites peuvent être séparés de 10 kilomètres, 100 kilomètres ou même davantage, selon l’état du réseau et la conception du projet.
Prise en charge de plusieurs canaux fixes
Une passerelle ROIP multiports peut prendre en charge plusieurs canaux radio en même temps. Par exemple, une passerelle 4 ports peut connecter quatre canaux radio locaux et les mapper vers quatre canaux sur un autre site. Cela convient aux projets où différentes équipes ont besoin de canaux de communication indépendants.
Préservation de l’utilisation existante des talkies-walkies
Les utilisateurs de terrain n’ont pas besoin de changer leurs habitudes d’utilisation. Ils continuent à utiliser leurs talkies-walkies et canaux existants. La passerelle ROIP fonctionne en arrière-plan pour étendre le chemin de communication radio via le réseau IP.
Latence plus faible avec détection du signal radio
Lorsque le système utilise la détection de porteuse ou la détection d’état radio, il peut déclencher la transmission distante plus rapidement que les méthodes ordinaires activées par la voix. Cela améliore la fluidité et la fiabilité de la communication vocale interrégionale.
Avantages comparatifs
| Dimension | Traditionnel (téléphone / application push-to-talk) | Extension par répéteur haute puissance | Interconnexion par passerelle ROIP |
|---|---|---|---|
| Mode de communication | Appel un à un, en dehors de l’écosystème radio | Fréquence unique, groupes de conversation limités | Un vers plusieurs, compatibilité complète avec les appels de groupe, expérience PTT native |
| Couverture | Dépend du réseau cellulaire public ou du Wi-Fi | Limitée à environ 100 km, avec des zones mortes restantes | Accessible par IP partout dans le monde, portée pratiquement illimitée |
| Concurrence multicanal | Possible mais confuse sans canaux dédiés | Limitée par le spectre et facilement perturbée | Matrice logique de ports, dizaines d’appels simultanés sans interférences mutuelles |
| Compatibilité des terminaux | Nécessite un smartphone supplémentaire | Impose un standard radio uniforme et rend obsolète l’ancienne flotte | Conserve toutes les radios existantes, aucun remplacement d’abonné |
| Latence | De centaines de millisecondes à plusieurs secondes | Faible, interface radio autour de 100 ms | Jusqu’à 30 ms sur réseau privé, environ 100 ms sur internet |
| Coût de déploiement | Faible pour le logiciel | Extrêmement élevé avec pylônes, amplificateurs et licences | Modéré, passerelles plus réseau existant, exploitation des actifs en place |
| Résilience | Vulnérable à la congestion des réseaux publics | Point de défaillance unique au niveau du pylône | Mode local de secours lors d’une panne WAN ; reprise de l’interconnexion au retour du lien |
Scénarios d’application adaptés
Parcs industriels et sites de production distants
Les entreprises industrielles exploitent souvent plusieurs zones de production, entrepôts, postes électriques, points de maintenance ou installations distantes. Une passerelle ROIP peut connecter les systèmes locaux de talkies-walkies entre ces sites et soutenir la coordination en temps réel de la production, de la maintenance, de la sécurité et de la gestion des urgences.
Rondes de sécurité et gestion des installations
Les équipes de sécurité peuvent devoir communiquer entre différents campus, parcs de bureaux, zones logistiques ou installations publiques. En reliant les canaux de talkies-walkies par des passerelles ROIP, les centres de commandement et les équipes de patrouille de différentes zones peuvent rester connectés sans remplacer leurs systèmes radio.
Transport, logistique et opérations portuaires
Les environnements de transport et de logistique comportent souvent des zones de travail distribuées. Une solution de passerelle ROIP peut connecter les utilisateurs radio entre terminaux, entrepôts, points de contrôle, salles de dispatching et zones d’opération distantes via un réseau IP.
Intervention d’urgence et projets temporaires
Pour le commandement d’urgence, les chantiers temporaires, les interventions en cas de catastrophe et la sécurité d’événements, le système de communication peut devoir être déployé rapidement. Lorsque l’accès réseau est disponible, l’interconnexion par passerelle ROIP peut offrir un moyen rapide de relier des équipes radio sur différents sites.
Quand cette solution est la mieux adaptée
Une solution de mise en réseau de talkies-walkies basée sur une passerelle ROIP convient surtout aux scénarios où le nombre de canaux est relativement faible, où la relation de communication est fixe et où le client souhaite un moyen simple et pratique de connecter des systèmes radio distants. Un exemple typique est celui de deux sites disposant chacun de quatre canaux, avec une interconnexion canal par canal.
Si le projet nécessite des groupes de conversation dynamiques, un logiciel de dispatching centralisé, l’enregistrement, la localisation GPS, le contrôle des autorisations utilisateur, la gestion radio, un flux de commandement d’urgence ou une intégration avec une plateforme de communication plus large, un système de dispatching ROIP plus avancé peut être requis. Cependant, pour une interconnexion fixe de canal à canal, une passerelle ROIP offre une solution directe et efficace.
Conclusion
La communication interrégionale par talkie-walkie ne doit pas dépendre uniquement de la couverture radio. Lorsque deux sites distants disposent déjà d’une connectivité réseau IP, les passerelles ROIP peuvent connecter les systèmes locaux de talkies-walkies et permettre une interconnexion multicanal longue distance.
En connectant les terminaux radio par des câbles personnalisés, en convertissant l’audio radio en transmission vocale IP, en mappant les canaux un par un et en utilisant la détection de porteuse pour une activation rapide, la solution de passerelle ROIP fournit une méthode pratique pour étendre la communication talkie-walkie entre régions. Pour les projets avec des canaux fixes, des besoins de communication clairs et une complexité de déploiement limitée, cette approche peut aider les utilisateurs à réaliser rapidement le réseau et à obtenir une communication vocale fiable entre sites.
Pour des projets similaires d’interconnexion radio intersites, Becke Telcom peut fournir des solutions de passerelles ROIP et un support d’intégration pratique pour les systèmes de talkies-walkies, les plateformes SIP, les systèmes IP PBX et les réseaux de communication de dispatching.
FAQ
Les talkies-walkies peuvent-ils communiquer sur de longues distances ?
Les talkies-walkies ordinaires ont une portée de communication limitée. Pour une communication longue distance ou interrégionale, les utilisateurs ont généralement besoin de répéteurs, d’une interconnexion IP, de passerelles ROIP ou d’un système de communication radio plus large.
Qu’est-ce qu’une passerelle ROIP ?
Une passerelle ROIP est un dispositif qui connecte des équipements radio à un réseau IP. Elle convertit l’audio radio en transmission vocale basée sur IP, permettant aux systèmes de talkies-walkies situés dans différents lieux de communiquer via une connexion réseau.
Comment une passerelle ROIP connecte-t-elle deux systèmes de talkies-walkies ?
La passerelle se connecte aux terminaux radio au moyen de câbles personnalisés. Lorsqu’un côté reçoit la voix d’un talkie-walkie, la passerelle convertit l’audio en données IP et l’envoie à la passerelle du site distant. La passerelle distante restitue ensuite l’audio au canal radio correspondant.
La mise en réseau par passerelle ROIP convient-elle aux systèmes à quatre canaux ?
Oui. Une passerelle ROIP 4 ports peut connecter quatre canaux radio sur un site et les mapper vers quatre canaux sur un autre site. Elle convient à l’interconnexion fixe multicanal de talkies-walkies entre deux emplacements.
Pourquoi la détection de porteuse est-elle utile dans les solutions de passerelle ROIP ?
La détection de porteuse permet à la passerelle de détecter l’activité radio plus rapidement et plus précisément qu’une activation vocale ordinaire. Elle aide à réduire les retards, à éviter la perte des premiers mots et à améliorer la fiabilité de la communication talkie-walkie intersites.
