Les galeries techniques souterraines requièrent des systèmes de communication vocale fiables pour assurer aussi bien le fonctionnement courant que la réponse aux situations d’urgence. Sur l’ensemble des corridors principaux, chambres de câbles, chambres de canalisations, locaux de ventilation, locaux de pompes, puits d’accès, passages transversaux et centres de contrôle, les exploitants ont besoin d’une plateforme unifiée capable de diffuser clairement et rapidement des annonces courantes, des appels zonés, des alarmes générales et des consignes d’évacuation. Dans ces environnements souterrains, la communication n’est pas seulement un outil de support pour la maintenance quotidienne. Elle constitue également un élément essentiel de la sécurité du personnel, de la gestion des zones réglementées et de la réponse aux incidents.
Un système PAGA professionnel associe haut-parleur public, appel vocal et alarme générale au sein d’une plateforme de communication centralisée. Pour les galeries techniques souterraines, cette plateforme permet aux exploitants de diffuser des consignes de maintenance, des rappels de sécurité, des messages de coordination des travaux, des avertissements d’urgence et des instructions de commandement directes sur différentes sections de galerie et zones d’équipements. Au lieu de dépendre de dispositifs locaux fragmentés, la solution crée un cadre coordonné pour le fonctionnement souterrain, la réponse aux pannes et le support à l’évacuation.
Becke Telcom propose des solutions de communication industrielle adaptées aux environnements difficiles et critiques. Pour les galeries techniques souterraines, la solution peut intégrer le système PAGA, l’interphone d’urgence, les téléphones industriels, la communication SIP, la coordination de dispatch et la liaison avec des systèmes tiers au sein d’un réseau de communication de sécurité souterrain évolutif, conçu pour la maintenance opérationnelle courante et les situations d’urgence.
Les galeries techniques souterraines diffèrent des tunnels de transport public ou des corridors de bâtiments ordinaires. Ce sont des environnements souterrains techniques construits pour acheminer des services essentiels tels que câbles électriques, câbles de communication, canalisations d’eau, systèmes de drainage et autres services municipaux ou industriels selon la conception du projet. Comme plusieurs services essentiels peuvent partager un même système de corridors souterrains, la plateforme de communication doit assurer à la fois le fonctionnement courant et la réponse aux événements anormaux avec une discipline accrue et un contrôle zoné plus précis.
Les travaux courants dans les galeries techniques souterraines incluent souvent les patrouilles d’inspection, la coordination de la maintenance, l’accès réglementé par autorisation, l’entretien des équipements et les interventions d’entrepreneurs sur différentes sections du corridor. Parallèlement, le fonctionnement souterrain implique des conditions d’espaces confinés ou semi-confinés, une visibilité réduite, des parcours d’évacuation longs et une exposition possible à la fumée, à la chaleur, aux gaz, aux inondations ou à des risques liés à la ventilation. Ces réalités rendent insuffisant un simple système de haut-parleurs. Le site a besoin d’une plateforme capable d’avertir, de guider, de coordonner et d’assurer une communication bidirectionnelle en conditions variables.
De longs corridors souterrains comportant plusieurs sections techniques et points d’accès
Besoin de communication pour la maintenance opérationnelle courante sur des zones souterraines réparties
Risque possible d’incidents liés à la fumée, aux gaz, à la chaleur, aux inondations ou à la ventilation
Visibilité réduite et itinéraires d’évacuation limités dans les espaces souterrains
Exigence de diffusion un-à-plusieurs et de communication d’urgence bidirectionnelle
Nécessité d’intégration avec les systèmes d’alarme incendie, de détection de gaz, de ventilation, de vidéosurveillance (CCTV) et les plates-formes SCADA
Dans les galeries techniques souterraines, la communication ne doit pas seulement atteindre les personnes. Elle doit leur permettre de comprendre où se trouve le risque, quelle action entreprendre et comment se déplacer en sécurité dans des conditions de contrainte temporelle.

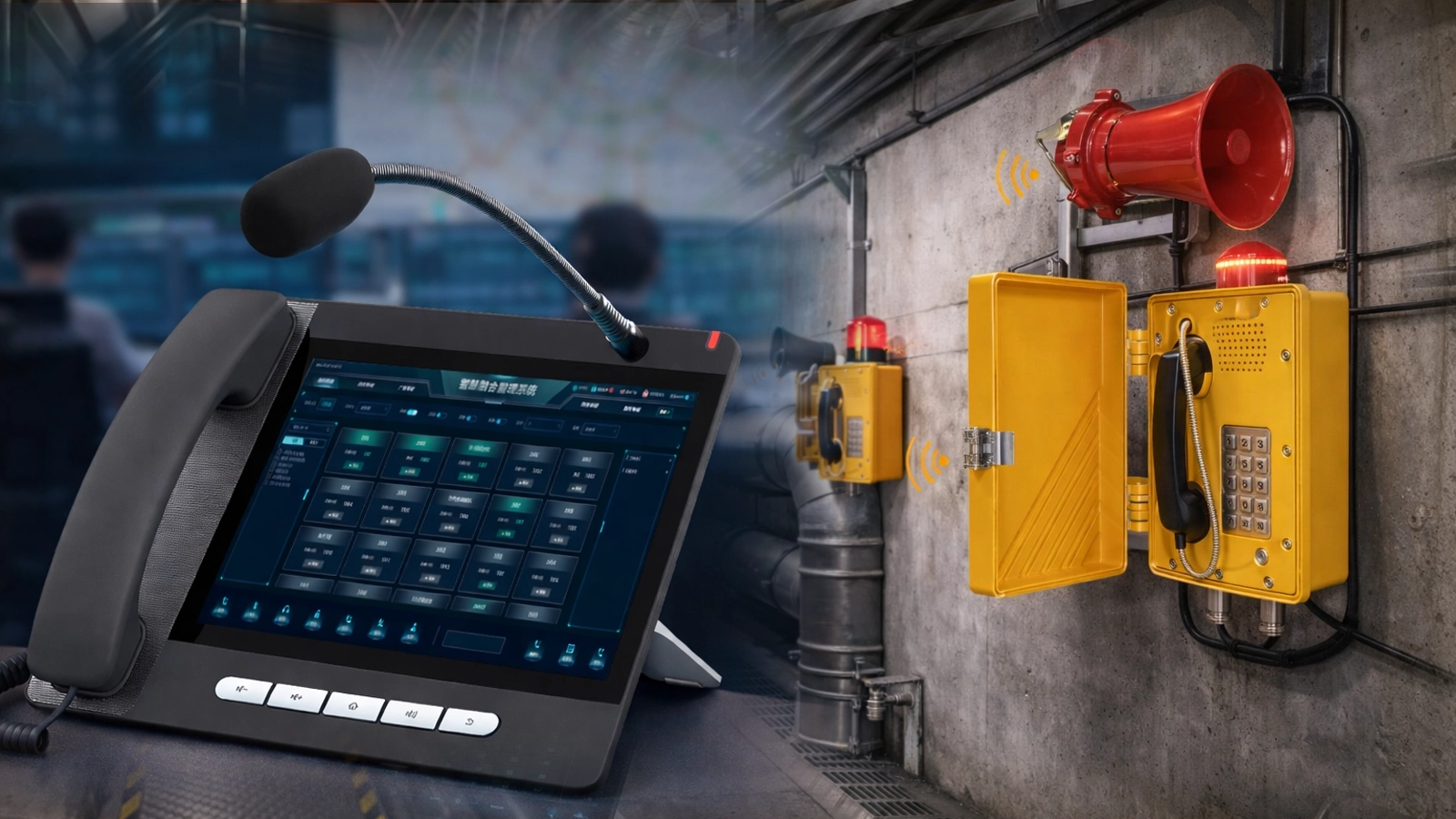

Le système PAGA constitue l’épine dorsale de la communication vocale centralisée pour le fonctionnement courant des galeries et la réponse aux urgences. Il assure la diffusion publique courante, les appels zonés, le déclenchement des alarmes générales, les messages d’urgence préenregistrés et les annonces directes des exploitants depuis le centre de contrôle. Cela permet aux responsables des galeries de transmettre les informations adaptées à la bonne section souterraine avec le bon niveau de priorité.
Dans le déploiement pratique, la plateforme PAGA fait généralement partie d’un cadre plus large de gestion des galeries souterraines. Elle peut fonctionner conjointement avec les systèmes d’alarme incendie, les dispositifs de détection de gaz, le contrôle de ventilation, la vidéosurveillance, le contrôle d’accès, les téléphones industriels, la communication SIP, les systèmes SCADA et les plates-formes de dispatch. Cette approche intégrée permet à la communication souterraine de suivre les événements réels des galeries au lieu de fonctionner comme une couche audio autonome.
La plateforme de contrôle central gère la configuration des zones, le routage audio, la planification des annonces, la logique de priorité, le traitement des événements et la supervision du système. Elle est généralement installée dans la salle de contrôle des galeries, le centre de surveillance ou un local d’exploitation désigné. Pour les projets critiques, la couche de contrôle peut être conçue avec une redondance pour améliorer la disponibilité et réduire les risques de panne unique.
Les postes d’appel permettent au personnel autorisé de diffuser des annonces directes vers des zones sélectionnées de galerie ou vers l’ensemble du réseau de corridors. Les postes de travail peuvent également assurer la revue des événements, le traitement des alarmes, la supervision des appels et la gestion des communications. Ces terminaux sont utiles aussi bien pour la coordination des travaux courants que pour le commandement vocal d’urgence.
La couche de sortie audio comprend des amplificateurs industriels et des haut-parleurs répartis. Selon les exigences du projet, le système peut utiliser des haut-parleurs de corridor, des haut-parleurs muraux, des haut-parleurs cornes ou d’autres types de haut-parleurs industriels adaptés aux environnements souterrains. Une planification zonée adaptée améliore l’intelligibilité vocale et réduit les diffusions sonores inutiles entre sections non concernées.

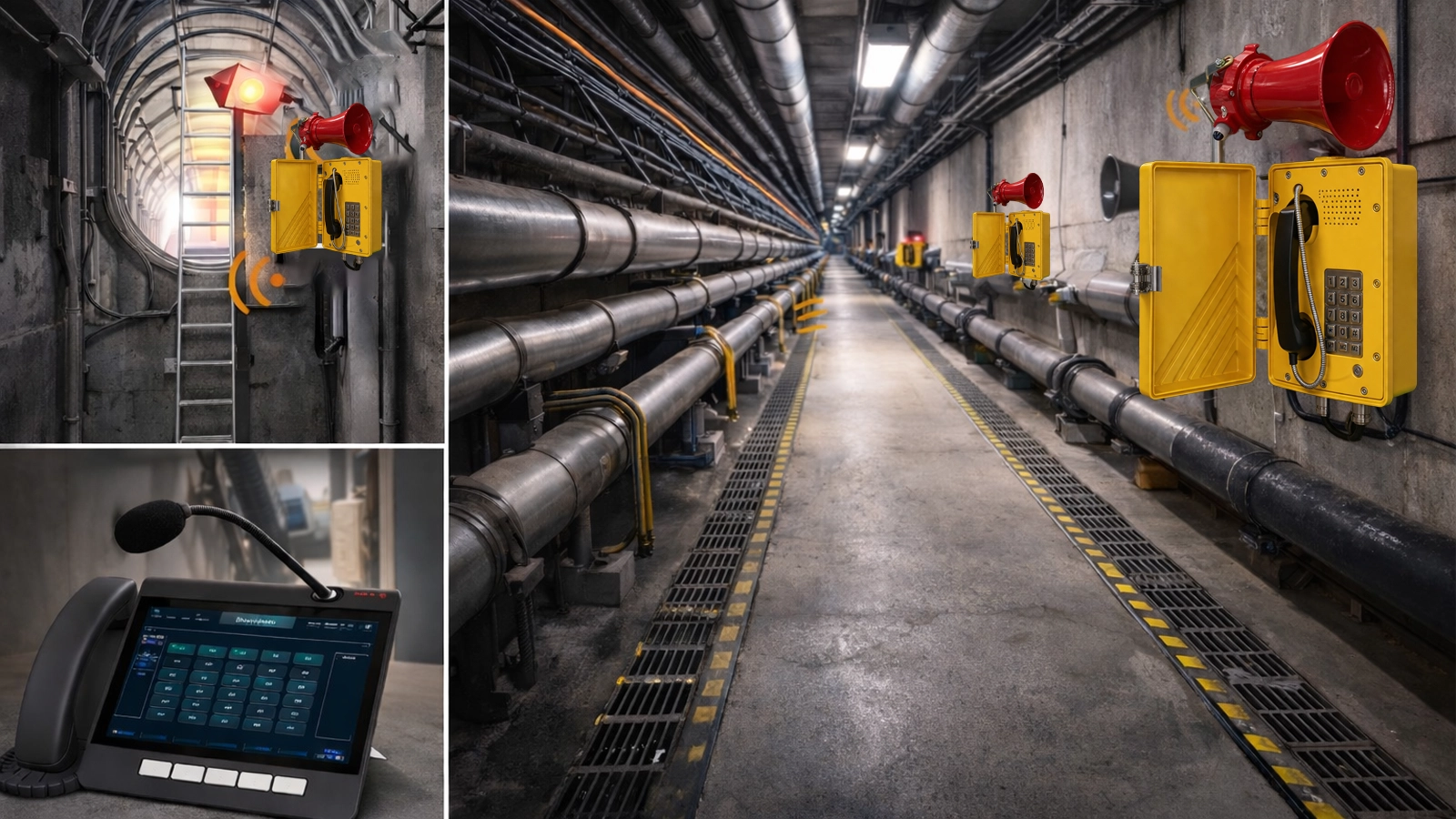

Des points de communication d’urgence tels que des postes d’interphone SOS, des téléphones industriels ou des terminaux de communication SIP peuvent être installés au niveau des puits d’accès, des passages transversaux, des locaux de pompes, des locaux de ventilation, des chambres techniques, des points de refuge et autres emplacements souterrains essentiels. Ces dispositifs assurent une communication vocale directe entre le personnel sur site et le centre de contrôle.
Le système peut enregistrer les annonces directes, les sessions d’appel, les appels d’urgence, les déclenchements d’alarmes et certaines actions des exploitants. Ces enregistrements contribuent à la revue des incidents, à la formation, à la validation de la maintenance et à la traçabilité des communications.
Les modules d’interface relient la plateforme PAGA à d’autres systèmes de galerie tels que l’alarme incendie, la détection de gaz, la ventilation, la vidéosurveillance, le contrôle d’accès, le SCADA, le BMS, la téléphonie industrielle et les outils de dispatch. Cela rend le système de communication plus réactif aux conditions réelles de fonctionnement souterrain.
| Composant | Rôle principal | Déploiement typique |
|---|---|---|
| Plateforme de contrôle central | Contrôle des zones, routage audio, gestion des priorités, supervision du système | Salle de contrôle, centre de surveillance, local d’exploitation |
| Poste d’appel | Annonces directes, appels zonés, commandement vocal d’urgence | Bureau d’exploitant, poste de dispatch, local de garde |
| Amplificateur industriel et réseau de haut-parleurs | Diffusion courante, sortie d’alarmes, messages d’évacuation | Corridor principal, chambre d’équipements, voie d’accès, local technique |
| Terminal de communication d’urgence | Communication bidirectionnelle et accès aux appels d’urgence | Puits d’accès, passage transversal, local de pompes, point de refuge, zone d’entretien |
| Module d’interface | Intégration avec alarme incendie, détection de gaz, ventilation, CCTV et SCADA | Couche système, local d’équipements, plateforme de contrôle |
Le système prend en charge le fonctionnement quotidien souterrain par diffusion vocale régulière. Les applications typiques incluent les consignes d’inspection, la coordination de la maintenance, les rappels de sécurité, les restrictions d’accès temporaires, les annonces d’autorisation de travaux et les messages opérationnels par zone. Cela améliore l’organisation des communications dans des espaces souterrains techniques autrement difficiles à superviser uniquement par la voix.
Différentes sections de galerie nécessitent souvent des messages distincts. La solution prend donc en charge l’appel par zone, permettant aux exploitants de communiquer uniquement avec le corridor, la chambre ou la zone de travaux concernée. Cela améliore la précision des communications et réduit les perturbations inutiles ailleurs.
Les zones de diffusion et d’appel typiques peuvent inclure :
Corridor principal de services
Chambre de câbles
Chambre de canalisations
Local de pompes
Local de ventilation
Puits d’accès et point d’entrée
Passage transversal
Local d’équipements
Salle de contrôle
Point de rassemblement d’urgence
Lorsqu’un événement grave survient, le système peut déclencher une alarme générale sur toute la galerie ou dans une zone spécifique. Cela peut être utilisé en cas d’incendie, de propagation de fumée, de détection anormale de gaz, d’avertissement lié à la ventilation, d’inondation, de panne électrique, de contrôle de zone réglementée ou d’évacuation organisée. La capacité d’alarme générale est essentielle car les environnements souterrains nécessitent souvent une réponse rapide, structurée et fortement orientée.
La solution prend en charge à la fois les messages d’urgence préenregistrés et les annonces directes des exploitants. Les messages préenregistrés offrent rapidité et cohérence, tandis que l’appel direct permet des consignes plus précises lorsque la situation évolue. Le contenu vocal d’urgence typique peut inclure des instructions d’évacuation, des avertissements de danger, des avis de restriction d’accès, des messages d’alarme gaz, des avertissements liés à la ventilation et des consignes de coordination des secours.
La communication bidirectionnelle est particulièrement importante dans les galeries techniques souterraines. Le personnel sur site peut avoir besoin de demander de l’aide, de confirmer les conditions locales ou de recevoir des instructions directes du centre de contrôle. Le système peut assurer la communication par interphone d’urgence ou par point d’assistance entre les emplacements souterrains et le poste de communication principal, améliorant la vitesse de réponse et réduisant l’incertitude pendant les incidents.
Les exploitants autorisés peuvent diffuser des messages directs depuis le centre de contrôle ou la salle de dispatch vers une zone, plusieurs zones ou l’ensemble du système de galerie. Cela est précieux lorsque les incidents évoluent rapidement et que les messages préenregistrés standard ne suffisent pas. L’appel direct aide les exploitants à coordonner l’évacuation, à restreindre l’accès, à gérer la réponse à la maintenance et à soutenir plus efficacement les actions de secours souterraines.
Le système peut attribuer différents niveaux de priorité aux annonces courantes, aux appels directs, aux appels d’urgence et aux messages d’alarme. Le contenu d’alarme à haute priorité écrase automatiquement les audios courants de priorité inférieure, garantissant que les instructions urgentes sont transmises sans délai.
Les enregistrements d’annonces, les appels d’urgence et les journaux d’alarmes peuvent être stockés à des fins d’audit, de formation et de revue post-incident. Les fonctions de lecture aident les exploitants à vérifier les actions de communication et à améliorer progressivement les procédures d’urgence des galeries.
La solution peut superviser les amplificateurs, les lignes de haut-parleurs, les terminaux clés, les liaisons réseau et les zones de diffusion importantes. La surveillance centralisée améliore l’efficacité de la maintenance et assure une meilleure disponibilité des communications sur l’ensemble du réseau souterrain.
La planification du déploiement doit suivre la disposition des galeries, la distribution des services, les flux de maintenance, le profil de risque atmosphérique, le contrôle d’accès et la conception des itinéraires d’urgence. Dans les galeries techniques souterraines, la couverture communicationnelle doit cibler les lieux où le personnel travaille, entre, inspecte, isole des équipements et évacue en conditions anormales.
Les zones de déploiement typiques incluent le corridor principal de services, les chambres de câbles, les chambres de canalisations, les locaux d’équipements et les corridors techniques. Ce sont les espaces opérationnels centraux où se déroulent les inspections et la maintenance quotidienne.
Les puits d’accès, points d’entrée, passages transversaux, sections d’escalier et zones de transition contrôlée sont importants car ils influencent à la fois les déplacements du personnel et le retrait d’urgence. Ces emplacements bénéficient d’une diffusion claire et d’une capacité de communication directe.
Les locaux de pompes, locaux de ventilation, zones de puisard, espaces de préparation à la maintenance, salles de contrôle et points de rassemblement d’urgence nécessitent également un support communicationnel. En situation d’urgence, ces zones peuvent devenir des lieux de coordination ou de refuge temporaire.
| Zone de déploiement | Besoin principal de communication | Rôle recommandé du système |
|---|---|---|
| Corridor principal / Chambre technique | Coordination de maintenance courante, avis de sécurité, avertissement d’urgence | Diffusion répartie et appel zoné |
| Puits d’accès / Point d’entrée | Consignes d’entrée, contrôle d’accès, guidage d’évacuation | Messagerie vocale prioritaire et accès à la communication d’urgence |
| Passage transversal / Zone de transition | Guidage directionnel et support aux déplacements d’urgence | Appel zoné et couverture vocale d’urgence |
| Local de pompes / Local de ventilation | Coordination de maintenance, avis de situation anormale | Diffusion zonée et messages d’alarme liés |
| Local d’équipements / Zone d’entretien | Communication opérationnelle ciblée et déclaration d’incidents | Support de diffusion et terminal de communication directe |
| Salle de contrôle / Point de rassemblement | Commandement centralisé et guidage organisé du personnel | Poste d’appel, supervision, gestion des alarmes |
La valeur d’une solution PAGA pour galeries techniques souterraines augmente considérablement lorsqu’elle est intégrée à d’autres systèmes de sécurité et de contrôle des galeries. Cela transforme la plateforme en élément d’un cadre de réponse souterrain coordonné au lieu d’un simple système d’annonces autonome.
Intégration alarme incendie : des messages vocaux d’urgence peuvent être déclenchés automatiquement dans les sections de galerie concernées
Intégration détection de gaz : des situations anormales de gaz peuvent activer des diffusions d’avertissement et des consignes d’évacuation
Intégration ventilation : des instructions vocales peuvent soutenir le contrôle de la fumée, la gestion des flux d’air et les procédures de zones réglementées
Intégration CCTV : les exploitants peuvent vérifier visuellement les conditions souterraines tout en diffusant des annonces
Intégration contrôle d’accès : la communication zonée peut soutenir l’isolement temporaire et les déplacements contrôlés
Intégration SCADA ou BMS : les événements d’installation et les états des équipements peuvent être liés aux actions de communication
Intégration téléphonie industrielle ou SIP : la communication vocale peut s’étendre à un réseau de maintenance plus large
Par exemple, si un détecteur de gaz identifie une situation anormale dans une section de galerie, le système peut déclencher automatiquement un avertissement vocal zoné, informer le centre de contrôle et fournir des instructions de suivi en direct, tandis que des actions de ventilation et de contrôle d’accès sont coordonnées simultanément. Ce type de liaison améliore la rapidité, la clarté et la sécurité pendant les incidents souterrains.
Dans les corridors et chambres d’équipements souterrains, la communication doit rester compréhensible dans des conditions acoustiques réelles. La conception du système doit donc privilégier l’intelligibilité vocale pratique, et non seulement le niveau de sortie audio.
Les dispositifs peuvent être exposés à l’humidité, à la condensation, à la poussière, à la corrosion, aux variations de température et à des conditions de maintenance difficiles. Le choix des équipements doit tenir compte à la fois de l’adéquation souterraine et des performances de communication.
Comme le personnel des galeries peut avoir besoin de signaler les conditions locales ou de demander une aide immédiate, le système doit assurer une communication d’urgence bidirectionnelle rapide et fiable entre le site et le centre de contrôle.
Les galeries de services sont souvent longues, segmentées et fonctionnellement diversifiées. La plateforme de communication doit assurer une couverture étendue des corridors tout en conservant un contrôle zoné précis.
Le système doit permettre le déclenchement rapide des alarmes, la lecture immédiate des messages d’urgence et la prise en charge directe par les exploitants lorsque les conditions évoluent. Cela est particulièrement important dans les espaces souterrains où le temps d’évacuation peut être limité.
Les enregistrements d’annonces, les appels d’urgence, les journaux d’alarmes et les actions des exploitants contribuent à la revue, à la formation et à la traçabilité des communications dans les infrastructures souterraines critiques pour la sécurité.
Une solution PAGA performante pour galeries techniques souterraines ne se limite pas à diffuser du son. Elle donne aux exploitants un moyen fiable d’avertir, de guider, de coordonner et de communiquer avec les personnes dans des espaces souterrains confinés.
Becke Telcom se spécialise dans les solutions de communication industrielle pour environnements difficiles et à haut risque. Dans les galeries techniques souterraines, sa solution PAGA est conçue pour assurer à la fois la communication de maintenance courante et la réponse aux urgences via une architecture unifiée et évolutive.
La solution peut intégrer la diffusion publique, l’alarme générale, l’interphone d’urgence, la téléphonie industrielle, la communication SIP, les systèmes de haut-parleurs répartis et la coordination depuis le centre de contrôle au sein d’une plateforme gérable. Cela aide les responsables des galeries à améliorer l’efficacité de la communication vocale, à maintenir un meilleur contrôle zoné et à assurer un fonctionnement souterrain plus sûr.
Architecture unifiée pour diffusion publique, alarme, interphone, téléphonie et coordination
Communication zonée flexible pour corridors, chambres, puits et zones de contrôle
Support d’intégration avec alarme incendie, détection de gaz, ventilation, CCTV et SCADA
Conception de communication fiable pour environnements souterrains humides, confinés et à maintenance intensive
Déploiement évolutif pour projets de galeries municipaux, campus, industriels ou d’infrastructures
Pour les exploitants de galeries, les entrepreneurs EPC, les gestionnaires d’infrastructures municipales et les intégrateurs de systèmes, une solution PAGA professionnelle apporte de la valeur aussi bien dans la gestion souterraine quotidienne que dans le contrôle des urgences.
Améliore l’efficacité de la communication vocale pour la maintenance souterraine
Assure une gestion unifiée de la diffusion courante et des alarmes d’urgence
Renforce la vitesse de réponse en cas de gaz, incendie, inondation et évacuation
Améliore la coordination entre centres de contrôle et personnel sur site
Réduit les retards, les confusions et les instructions manquées dans les espaces souterrains
Contribue à un fonctionnement plus sûr et plus maîtrisé des galeries techniques
Une solution PAGA pour galeries techniques souterraines est un élément essentiel de la communication de sécurité des infrastructures souterraines modernes. Dans des environnements où les espaces confinés, les longs parcours d’évacuation, les risques atmosphériques et la visibilité limitée affectent tous la qualité de la communication, une plateforme unifiée associant diffusion publique, appel vocal et alarme générale offre un moyen plus fiable de soutenir à la fois les travaux courants et la réponse aux événements anormaux.
En combinant diffusion courante, appel zoné, alarme générale, communication d’urgence bidirectionnelle, commandement vocal direct et intégration avec alarme incendie, détection de gaz, ventilation et SCADA au sein d’une architecture coordonnée, les responsables des galeries peuvent améliorer l’efficacité des communications, renforcer les procédures de sécurité et mettre en place un cadre vocal souterrain mieux adapté à des environnements de maintenance complexes.
C’est un système de communication intégré qui associe diffusion publique, appel vocal et alarme générale pour assurer la diffusion courante, la communication vocale zonée et les avertissements d’urgence sur l’ensemble des corridors et chambres souterrains.
Parce que le personnel souterrain peut avoir besoin de signaler les conditions locales, de demander de l’aide ou de recevoir des instructions directes rapidement lors d’événements anormaux. La communication bidirectionnelle améliore la vitesse de réponse et la clarté situationnelle.
Oui. La solution peut fournir des consignes d’évacuation via des messages préenregistrés ou des annonces directes des exploitants, selon l’événement et les procédures de fonctionnement des galeries.
Oui. Elle peut s’intégrer aux systèmes d’alarme incendie, de détection de gaz, de contrôle de ventilation, de vidéosurveillance, de contrôle d’accès, de SCADA et de plates-formes de téléphonie pour une communication et une réponse souterraines plus coordonnées.
