Un tronçon numérique T1 est un circuit de télécommunications dédié largement utilisé pour transporter la voix et les données entre les équipements du client et le réseau de l’opérateur. Dans la téléphonie d’entreprise traditionnelle, il est devenu l’un des éléments fondamentaux pour connecter un central téléphonique privé (PBX) au réseau public. Dans l’infrastructure de communication plus étendue, il a également servi de méthode d’accès numérique stable pour les liaisons point à point, les services canalisés et le transport WAN de qualité professionnelle.
Même si de nombreuses organisations sont passées aux tronçons SIP, à l’accès fibre et aux réseaux voix entièrement IP, les tronçons numériques T1 restent présents dans les systèmes d’entreprise anciens, les installations critiques, les déploiements ruraux, les environnements industriels et les projets de migration où des équipements anciens restent en service. Comprendre le fonctionnement d’un tronçon numérique T1 est utile non seulement pour maintenir les systèmes installés, mais aussi pour planifier les mises à niveau, assurer l’interopérabilité avec l’infrastructure héritée et prendre des décisions éclairées sur les stratégies de remplacement.

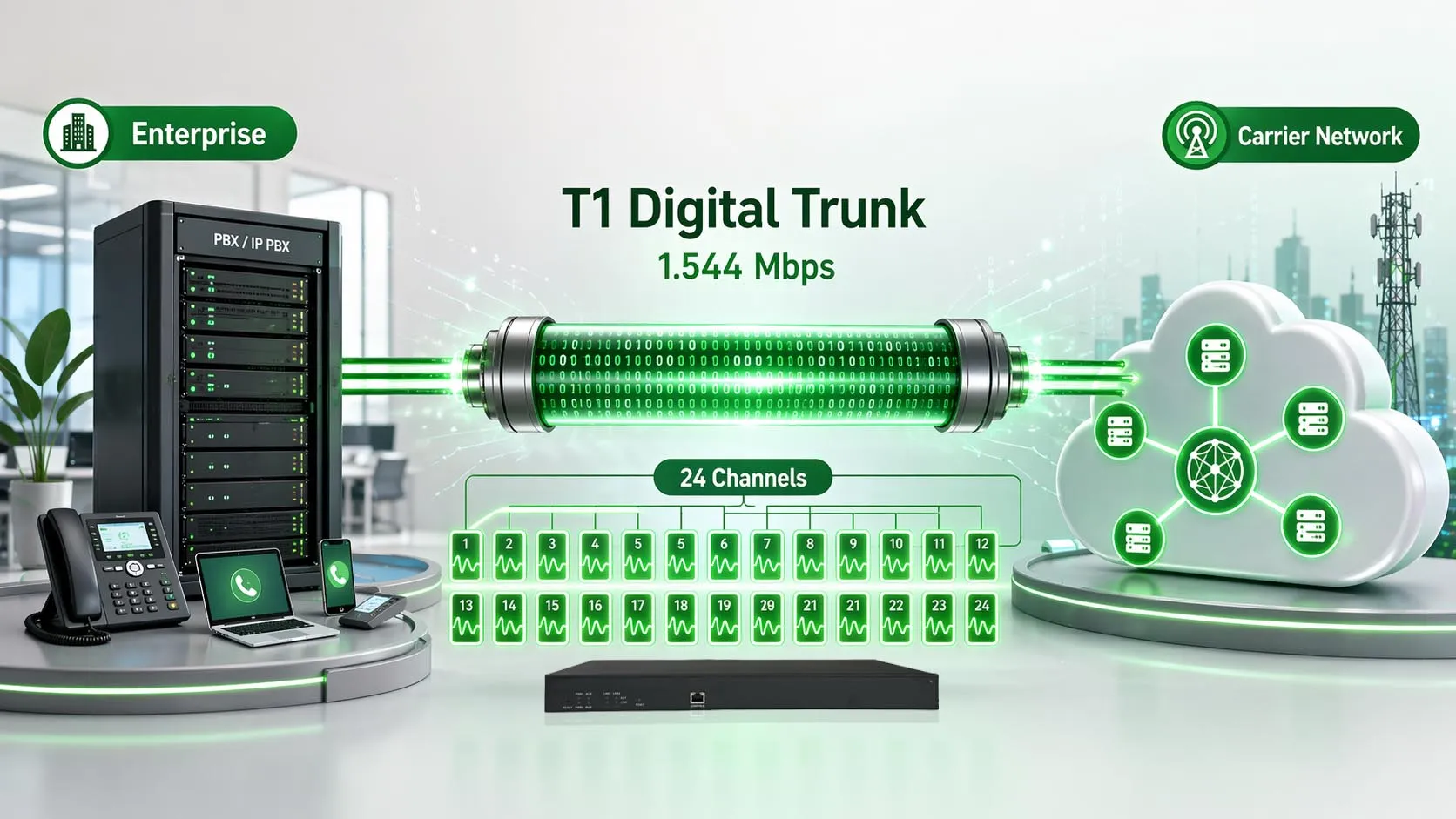

Comprendre le tronçon numérique T1
Définition du tronçon numérique T1
Un tronçon numérique T1 est un service de transmission numérique basé sur le système de porteurs T, délivré le plus souvent à un débit de 1,544 Mbps. Dans les réseaux de télécommunications nord-américains, un circuit T1 unique est structuré en 24 canaux individuels de 64 kbps, appelés canaux DS0. Ces canaux peuvent être utilisés pour la voix, les données ou un mélange des deux, selon la configuration du service et des équipements connectés.
Lorsque l’on parle de tronçon numérique T1 dans des applications vocales, on désigne généralement une connexion numérique fournie par l’opérateur entre un système téléphonique d’entreprise et le réseau téléphonique commuté public. Au lieu d’utiliser plusieurs lignes analogiques, l’organisation emploie un seul circuit numérique pour prendre en charge plusieurs appels simultanés. Cela améliore l’efficacité des lignes, simplifie la gestion des tronçons et offre une interface plus structurée pour les équipements de téléphonie d’entreprise.
Le T1 en tant que technologie d’accès professionnel
L’importance du T1 ne se limitait pas à la téléphonie. Pendant de nombreuses années, les circuits T1 ont également été utilisés pour la connectivité données par lignes louées, les liaisons de succursales, l’accès Internet dédié et l’accès aux services opérateurs. Comme la bande passante était fixe et le circuit dédié, le T1 a acquis une réputation de performance prévisible et de stabilité opérationnelle par rapport aux services d’accès partagé au mieux effort.
Dans les déploiements vocaux, le format T1 permettait aux opérateurs et aux entreprises de consolider les canaux sous une forme numérique propre. Dans les déploiements données, le même modèle de transport prenait en charge les routeurs, les CSU/DSU et les connexions WAN privées. Ce double rôle est l’une des raisons pour lesquelles le T1 est resté répandu pendant si longtemps : il convenait à la fois à l’architecture voix héritée et aux réseaux numériques précoces avec un modèle de service unique et bien maîtrisé.
Bien qu’il soit aujourd’hui considéré comme une méthode d’accès ancienne sur de nombreux marchés, le T1 reste pertinent dans les discussions techniques pratiques, car de nombreux PBX anciens, systèmes d’alarme, routeurs de succursales et conceptions de raccordement opérateur ont été conçus autour de lui. Dans ces environnements, une connaissance pratique du T1 est toujours nécessaire pour le dépannage, la planification du remplacement et la documentation réseau.
Un tronçon numérique T1 assure une connexion numérique structurée entre les équipements d’entreprise et le réseau opérateur pour plusieurs canaux simultanés.
Caractéristiques clés du tronçon numérique T1
Structure à 24 canaux et capacité prévisible
L’une des caractéristiques déterminantes du tronçon numérique T1 est son architecture à 24 canaux. Chaque canal représente un créneau temporel DS0, ce qui rend le circuit hautement structuré et facile à cartographier dans des environnements voix et données. Dans un déploiement téléphonique classique, cette structure permet à une entreprise de transporter de nombreux appels simultanés sur un seul tronçon numérique au lieu de gérer un grand nombre de lignes analogiques séparées.
Ce modèle de canaux fixes simplifie également la planification des capacités. Les équipes réseau et téléphonie peuvent déterminer le nombre de chemins d’appel simultanés disponibles, le nombre de canaux réservés à la signalisation ou à des fonctions spéciales, et si le circuit est adapté au trafic actuel. Dans les environnements hérités où l’allocation déterministe des ressources prime sur la capacité de pointe, cette prévisibilité constitue un réel avantage opérationnel.
Comportement de circuit dédié et performance stable
Un tronçon numérique T1 est généralement provisionné en tant que circuit opérateur dédié, plutôt que service à large bande partagé. Comme la bande passante est réservée et les caractéristiques du service bien définies, le T1 est associé à une latence régulière, une performance canal cohérente et un meilleur contrôle des attentes de service. Cela le rendait attractif pour la téléphonie d’entreprise, notamment à une époque où la qualité de la voix par paquets sur accès IP partagé était moins mature qu’aujourd’hui.
Pour les organisations qui privilégiaient la continuité vocale, le comportement constant des appels et les niveaux de service gérés par l’opérateur, le T1 était souvent préféré aux solutions moins régulées. Le circuit offrait une interface physique et logique stable, pouvant être supervisée, testée et maintenue au moyen de méthodes télécom établies. Dans de nombreux cas, cela réduisait l’incertitude opérationnelle pour les opérateurs comme pour les administrateurs d’entreprise.
Cette stabilité a également contribué à l’utilisation du T1 dans les conceptions de secours et de résilience. Même où des méthodes de connectivité plus récentes étaient déployées, certaines organisations conservaient le T1 pour des fonctions de secours spécifiques, des groupes de tronçons hérités ou des chemins de service contrôlés nécessitant un comportement constant dans des conditions de fonctionnement définies.
Compatibilité avec les PBX et équipements anciens
Les tronçons numériques T1 ont été profondément intégrés dans l’infrastructure PBX et voix d’entreprise. De nombreux systèmes téléphoniques professionnels, banques de canaux, passerelles d’accès et interfaces télécom ont été spécialement conçus pour se connecter à des services opérateurs basés sur T1. Par conséquent, le T1 a acquis une large compatibilité sur plusieurs générations de matériels de téléphonie d’entreprise.
Cette longue durée de vie est encore aujourd’hui l’une des raisons pour lesquelles le T1 reste pertinent. Un site peut continuer à utiliser un tronçon numérique T1 non pas parce que c’est l’option la plus récente, mais parce qu’il s’adapte aux équipements existants, préserve les flux de travail connus et évite le remplacement immédiat d’un environnement téléphonique par ailleurs fonctionnel. Dans les secteurs fortement dépendants de la maintenance et les projets de migration progressive, cette compatibilité conserve une valeur pratique.
Le tronçonnage numérique T1 est devenu important non pas simplement parce qu’il était numérique, mais parce qu’il offrait aux systèmes voix d’entreprise une méthode disciplinée et de qualité opérateur pour dépasser les lignes analogiques, tout en conservant des chemins d’appel structurés et gérables.

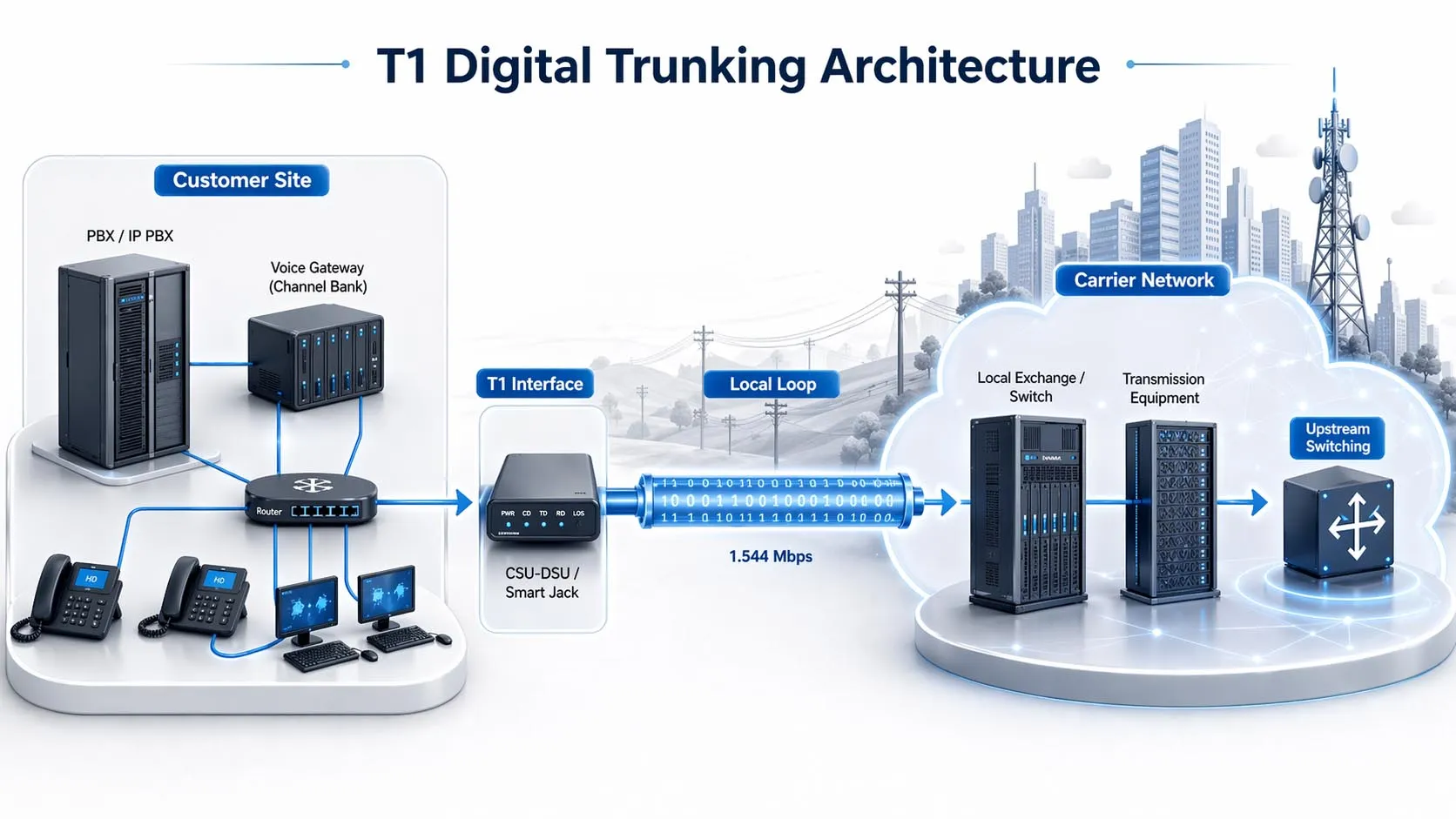

Architecture réseau d’un tronçon numérique T1
Topologie réseau T1 de base
Dans une architecture typique, le côté client comprend un PBX, un routeur, une passerelle vocale ou un dispositif d’accès canalisé. Ces équipements se connectent à un CSU/DSU ou une interface T1 intégrée, qui prépare le signal pour la transmission sur la boucle locale. La boucle locale s’étend du site client au réseau d’accès opérateur, qui se connecte ensuite à un central téléphonique, un système de raccordement numérique ou une infrastructure de transport plus étendue.
Du côté opérateur, le T1 peut se terminer sur des systèmes de commutation, des réseaux de tandem, des banques de canaux ou des plates-formes d’agrégation, selon que le service est utilisé pour le tronçonnage vocal, les données par lignes louées ou un accès spécial. Dans un scénario vocal, le tronçon relie le trafic d’appels d’entreprise au réseau téléphonique commuté public ou à une plateforme vocale numérique de l’opérateur. Dans un scénario données, il peut se connecter à un autre site client, un réseau géré ou un nœud de service amont.
Cette architecture est importante car elle sépare les équipements client, le raccordement d’accès et le transport opérateur en couches définies. Cette séparation facilite l’isolation des pannes. Les équipes peuvent identifier si un problème provient du PBX, du niveau d’interface, de la boucle locale ou plus profondément dans le réseau opérateur, au lieu de traiter le circuit entier comme une connexion indéfinie.
Rôle des équipements client et des interfaces
Les équipements sur le site client déterminent souvent la manière dont le tronçon numérique T1 est utilisé. Un PBX peut employer le T1 pour gérer les appels vocaux entrants et sortants. Un routeur associé à un CSU/DSU peut l’utiliser pour le transport de données WAN. Une passerelle multimédia peut convertir les canaux T1 hérités en sessions SIP pour la migration entre l’infrastructure téléphonique ancienne et les plates-formes de communication IP modernes.
Dans les déploiements anciens, le CSU/DSU est un élément architectural clé, car il assure le conditionnement du signal, la trame, les tests en boucle et les fonctions d’interface de ligne. Sur certains dispositifs, ces fonctionnalités sont intégrées directement dans le routeur d’accès ou la carte d’interface PBX. Quel que soit le facteur de forme, le rôle reste le même : établir un raccordement numérique conforme aux normes entre les équipements d’entreprise et le circuit opérateur.
D’un point de vue opérationnel, cette couche est également l’endroit où les administrateurs effectuent souvent des tests de ligne, des vérifications d’alarmes et de statut. Comprendre le point de raccordement est essentiel pour diagnostiquer des glissements, des erreurs de trame, une perte de signal ou des problèmes de chemin d’appel sur un service T1.
L’architecture réseau T1 comprend généralement des équipements client, une interface de raccordement T1, la boucle locale opérateur et une infrastructure de commutation ou de transport amont.
Comment le tronçon numérique T1 transporte le trafic vocal
Canalisation, trame et signalisation
Un tronçon numérique T1 transporte le trafic dans un format à multiplexage temporel (TDM). Les 24 canaux DS0 sont entrelacés en trames et transmis au débit fixe du T1. Dans les réseaux vocaux, chaque DS0 peut représenter un chemin d’appel unique, ce qui rend le service adapté à la téléphonie d’entreprise multi-lignes. L’opérateur et les équipements client doivent convenir de la trame et du codage de ligne pour que le signal soit interprété correctement aux deux extrémités.
Dans les déploiements vocaux hérités, les tronçons numériques T1 peuvent utiliser la signalisation associée au canal (CAS), parfois appelée signalisation par vol de bit, où les informations de signalisation sont transportées dans la structure du canal vocal. Dans d’autres cas, le service peut être fourni en tant qu’ISDN PRI sur T1, où 23 canaux porteurs sont utilisés pour la voix ou les données et un canal réservé à la signalisation. Les deux modèles sont liés au transport T1, mais diffèrent dans l’organisation du contrôle des appels.
Cette distinction est importante dans les déploiements réels. Un tronçon numérique T1 général désigne le support de transport et le format de tronçon numérique, tandis que le PRI décrit une méthode de signalisation spécifique transportée sur un T1 dans de nombreux environnements PBX d’entreprise. Les ingénieurs qui maintiennent des systèmes hérités doivent souvent connaître le modèle de signalisation utilisé avant de modifier le circuit ou de remplacer les équipements connectés.
Routage des appels entre PBX et opérateur
Lorsqu’un utilisateur passe un appel via un PBX connecté à un tronçon numérique T1, le PBX sélectionne un canal disponible et envoie l’appel vers l’opérateur. Le réseau opérateur achemine ensuite l’appel vers le réseau public ou la destination prévue. Pour le trafic entrant, le processus inverse se produit : l’opérateur présente l’appel sur le tronçon, et le PBX le dirige vers le poste interne, le groupe de chasse ou l’application de service correct.
Cette méthode permet à une organisation de centraliser la connectivité vocale. Au lieu d’attribuer une ligne analogique dédiée à chaque utilisateur ou fonction, l’entreprise concentre de nombreux chemins d’appel sur un plus petit nombre de tronçons numériques. C’est l’une des raisons pour lesquelles le tronçonnage numérique T1 a joué un rôle majeur dans le développement de la téléphonie d’entreprise évolutive.
Dans l’architecture vocale, la véritable force du T1 ne réside pas dans la vitesse brute. Elle réside dans la livraison structurée de plusieurs canaux d’appel fiables entre les systèmes d’entreprise et le réseau opérateur.
Avantages opérationnels et limites pratiques
Pourquoi le T1 a été aussi largement adopté
Le tronçonnage numérique T1 offrait une combinaison solide d’efficacité canal, de prévisibilité de service et de gérabilité de qualité télécom. Il réduisait l’encombrement physique des grands groupes de tronçons analogiques, fournissait une démarcation opérateur plus claire et offrait aux entreprises une plateforme cohérente pour l’extension du PBX. Pour les services de données, il proposait une connexion numérique point à point dédiée plus facile à caractériser que de nombreuses solutions d’accès partagé précoces.
Un autre atout opérationnel était la maturité de l’écosystème qui l’entourait. Les opérateurs, les équipes télécom d’entreprise et les fournisseurs de support disposaient tous de procédures établies pour le provisionnement, les tests et la maintenance des services T1. Cette maturité réduisait la courbe d’apprentissage et rendait la technologie fiable dans des environnements où le contrôle des modifications était conservateur et la continuité de service plus importante que l’adoption de la dernière interface.
Où le T1 montre son âge aujourd’hui
Dans les réseaux modernes, la plus grande limite du T1 est sa bande passante. Un débit de 1,544 Mbps est modeste selon les normes contemporaines, et même sa conception structurée à 24 canaux peut être restrictive par rapport aux tronçons SIP sur accès IP évolutif. Les services T1 peuvent également être plus chers par unité de capacité que les méthodes de transport plus récentes, notamment là où l’accès fibre et Ethernet sont largement disponibles.
Il existe également des considérations de cycle de vie. Les opérateurs dans de nombreuses régions ont réduit leurs investissements dans l’infrastructure TDM héritée, et les organisations disposant de PBX vieillissants peuvent faire face à des défis liés aux pièces de rechange, aux cartes d’interface et à l’expertise de support. Cela ne rend pas le T1 inutilisable, mais signifie que la planification à long terme est importante. De nombreuses entreprises traitent aujourd’hui le T1 comme un service hérité maintenu ou comme un pont temporaire pendant la migration vers des communications basées sur IP.
Malgré cela, le chemin de retrait n’est rarement que technique. Des contraintes réglementaires, des dépendances vis-à-vis d’équipements de terrain, la disponibilité des succursales ou la nécessité de préserver un service vocal stable pendant des mises à niveau progressives peuvent tous maintenir le T1 en service plus longtemps que prévu.

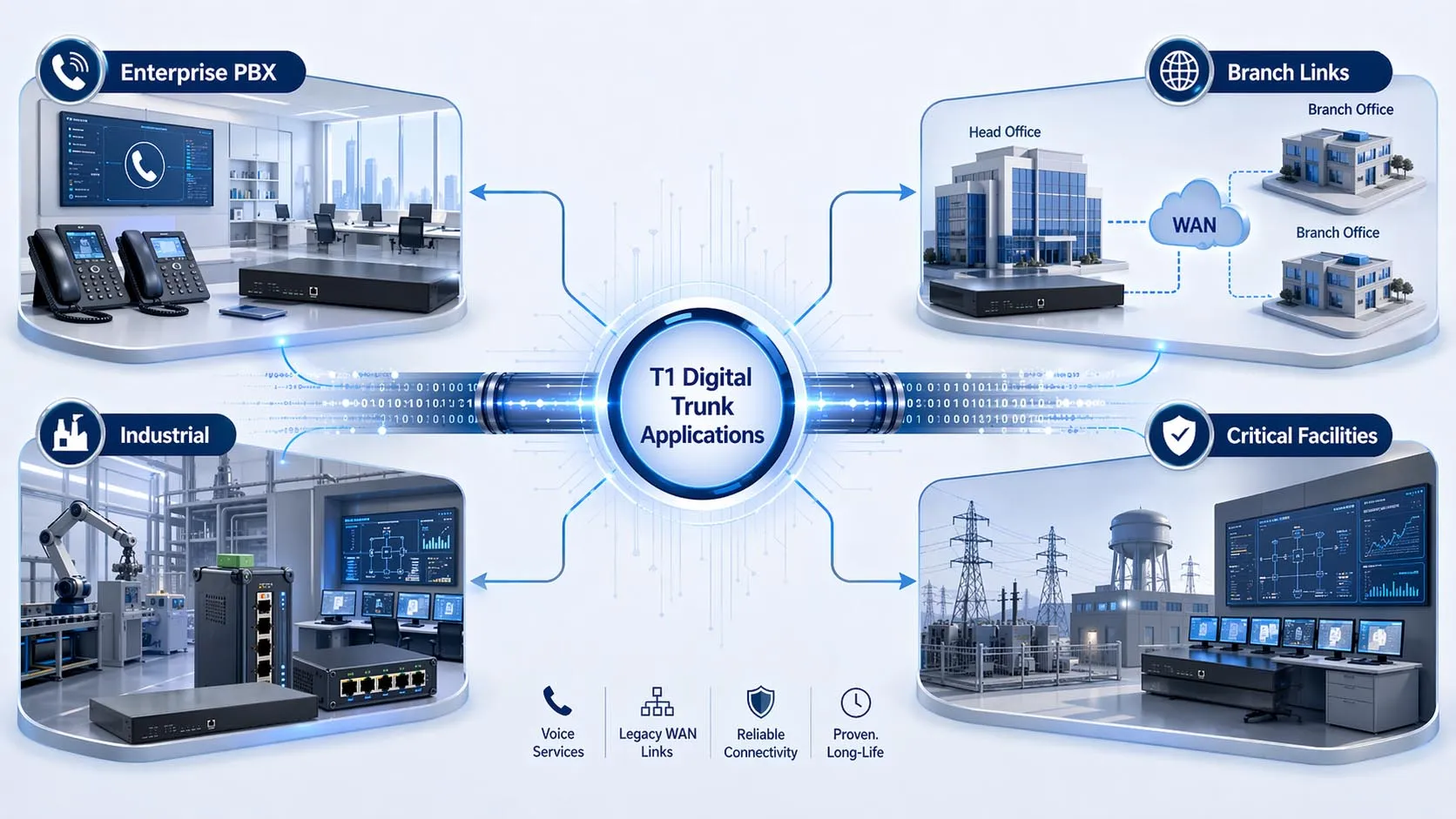

Applications typiques du tronçon numérique T1
Tronçonnage vocal PBX dans les entreprises
L’application la plus courante du tronçon numérique T1 est la connectivité vocale PBX. Les entreprises utilisent le tronçon pour prendre en charge plusieurs appels entrants et sortants simultanés sans installer un grand nombre de tronçons analogiques. Cela était particulièrement important pour les bureaux, centres de contact, campus, hôtels, hôpitaux et institutions qui avaient besoin d’une capacité d’appel supérieure et d’une gestion des appels plus professionnelle que ce que pouvait offrir un service analogique simple ligne par ligne.
Comme les canaux sont regroupés dans une interface numérique, le T1 prend également en charge la numérotation structurée, la distribution des appels, les services DID et une extension plus propre de la téléphonie d’entreprise. Dans de nombreux environnements de bureau hérités, c’est encore aujourd’hui la raison principale de l’existence d’un tronçon T1.
Connectivité des succursales et liaisons données anciennes
Avant que le haut débit moderne et l’Ethernet opérateur ne deviennent courants, les circuits T1 étaient largement utilisés pour la connectivité données des succursales et les liaisons WAN privées. Une entreprise pouvait connecter des bureaux distants à un siège social ou à un réseau géré au moyen d’un accès numérique dédié avec des caractéristiques de service définies. Si ces applications données sont moins courantes aujourd’hui, elles apparaissent encore dans des conceptions réseau anciennes et des environnements spéciaux où l’infrastructure existante reste active.
Dans certains scénarios de migration, un circuit données T1 est également conservé en tant que chemin de secours, lien de gestion hors bande ou service de secours pour des équipements jamais reconçus pour des méthodes d’accès modernes. Cela est particulièrement pertinent là où la fiabilité opérationnelle, les limites de certification ou les contraintes de site ralentissent les modifications d’infrastructure.
Environnements industriels, utilitaires et installations critiques
Le tronçonnage numérique T1 se retrouve également dans les réseaux utilitaires, systèmes de transport, installations industrielles et autres sites critiques qui ont adopté les services de télécommunications numériques précocement et les ont maintenus pendant de longues périodes de cycle de vie. Dans ces environnements, le T1 peut connecter des PBX, des systèmes de rapport d’alarmes, des interfaces de communication liées à SCADA ou des services vocaux spécialisés qui dépendent toujours du transport TDM.
Ces applications soulignent un point important : le T1 n’est pas toujours conservé parce qu’il est techniquement supérieur aux options IP plus récentes. Il est souvent conservé parce qu’il reste intégré dans un système opérationnel plus large où les changements doivent être gérés avec précaution. Dans des environnements critiques, un service hérité fonctionnel et au comportement connu peut rester en place jusqu’à ce que toutes les dépendances soient pleinement comprises et que le risque de migration soit acceptable.
Les tronçons numériques T1 ont été utilisés dans les systèmes vocaux d’entreprise, la connectivité WAN héritée et les communications industrielles et d’installations critiques à long cycle de vie.
Comparaison du tronçon numérique T1 avec d’autres options de tronçonnage
Tronçon numérique T1 vs tronçons analogiques
Par rapport aux tronçons analogiques, le T1 offre une densité de canaux supérieure, une intégration plus propre avec les PBX numériques et une meilleure visibilité structurée sur la ressource de tronçon. Au lieu de gérer de nombreuses paires analogiques séparées, l’entreprise peut gérer une seule installation numérique transportant plusieurs canaux. Cela simplifie la mise à l’échelle et améliore souvent le professionnalisme de la conception téléphonique globale.
Les tronçons analogiques peuvent encore être utiles dans des applications petites ou très spécifiques, mais ils sont moins efficaces pour les organisations qui ont besoin d’un plus grand nombre de chemins d’appel simultanés. Le T1 est devenu la voie de mise à niveau privilégiée dans de nombreux environnements vocaux d’entreprise classiques précisément parce qu’il résolvait ce problème d’évolutivité de manière standardisée.
Tronçon numérique T1 vs tronçonnage SIP
Par rapport au tronçonnage SIP, le T1 est moins flexible et beaucoup moins efficace en bande passante, mais il peut rester attractif dans des systèmes hérités conçus autour d’interfaces TDM. Le tronçonnage SIP repose sur un accès IP et peut évoluer de manière plus élastique, s’intégrer plus facilement aux communications unifiées modernes et souvent réduire la dépendance vis-à-vis de matériels télécom hérités spécialisés. Pour les nouveaux déploiements, le SIP est généralement le choix plus tourné vers l’avenir.
Cependant, la migration n’est pas toujours immédiate. Un PBX connecté en T1 peut nécessiter des passerelles d’interface, une conversion de signalisation, des ajustements de plan de numérotation et des tests opérationnels avant que le SIP ne puisse remplacer complètement le service existant. C’est pourquoi le T1 reste partie intégrante de nombreuses architectures de transition : il sert de référence héritée à partir de laquelle la modernisation est mise en œuvre.
Conclusion
Pourquoi le tronçon numérique T1 reste pertinent
Un tronçon numérique T1 est un circuit de communication numérique dédié construit autour d’une structure de porteur T à 24 canaux. Il a joué un rôle majeur dans la téléphonie d’entreprise, le tronçonnage PBX, les données par lignes louées et la connectivité professionnelle à longue durée de vie. Ses principaux atouts incluent une capacité canal structurée, une performance prévisible, une large compatibilité avec les équipements hérités et un modèle opérationnel bien maîtrisé.
Si des services plus récents basés sur IP dominent aujourd’hui la plupart des nouveaux déploiements, le T1 reste pertinent partout où des PBX hérités, une infrastructure critique ou des stratégies de migration progressive sont en place. Pour les ingénieurs, intégrateurs systèmes et équipes opérationnelles, la compréhension du T1 reste précieuse car de nombreux réseaux réels continuent d’en dépendre, de le supporter ou de s’en éloigner progressivement plutôt que brutalement.
FAQ
Combien de canaux vocaux un tronçon numérique T1 prend-il en charge ?
Un T1 standard fournit 24 canaux DS0. Dans de nombreuses applications vocales traditionnelles, cela signifie jusqu’à 24 chemins vocaux simultanés lors de l’utilisation de la signalisation associée au canal. Dans des configurations PRI transportées sur T1, un canal est généralement utilisé pour la signalisation et 23 canaux restent disponibles pour le trafic porteur.
Le nombre exact d’appels utilisables dépend du modèle de signalisation et de la configuration du service. C’est pourquoi les administrateurs doivent vérifier si le circuit est configuré en tant que T1 canalisé standard, service PRI ou offre opérateur spécialisée avant de faire des hypothèses de conception.
Un tronçon numérique T1 est-il identique à l’ISDN PRI ?
Pas exactement. Le T1 désigne le format de transport numérique sous-jacent et la structure de ligne, tandis que le PRI est un modèle de signalisation et de service spécifique pouvant fonctionner sur un circuit T1. Autrement dit, le PRI utilise souvent le transport T1, mais tous les tronçons numériques T1 ne sont pas nécessairement provisionnés en PRI.
Cette différence est importante lors du remplacement d’équipements ou du dépannage du contrôle des appels. Deux services peuvent tous deux être décrits de manière informelle comme « T1 », mais utiliser des méthodes de signalisation et des attentes d’interface différentes.
Quels équipements sont couramment connectés à un tronçon numérique T1 ?
Les équipements connectés courants incluent les PBX, routeurs d’accès, CSU/DSU, passerelles multimédia, banques de canaux et dispositifs de démarcation opérateur. Dans des environnements vocaux, le T1 se termine souvent sur un PBX ou une passerelle. Dans des environnements données, il peut se terminer sur un routeur ou une autre plateforme d’accès WAN.
Dans les projets de migration, une passerelle multimédia est particulièrement courante car elle peut relier les canaux vocaux hérités basés sur T1 à des plates-formes SIP ou autres communications IP sans nécessiter de remplacement complet immédiat du système existant.
Le tronçonnage numérique T1 est-il encore utilisé aujourd’hui ?
Oui, mais principalement dans des environnements hérités, de transition ou spécialisés. De nombreux nouveaux déploiements préfèrent le tronçonnage SIP, l’Ethernet opérateur ou les services basés sur la fibre, car ils offrent plus de flexibilité et de capacité. Malgré cela, le T1 reste en service dans des systèmes PBX anciens, des sites ruraux, des installations critiques et des réseaux où les dépendances d’équipements rendent la migration rapide impraticable.
Son utilisation continue est généralement motivée par la réalité opérationnelle plutôt que par des exigences modernes de bande passante. Un circuit hérité stable peut conserver sa valeur lorsque le temps de fonctionnement, la compatibilité et la migration contrôlée sont plus importants que l’adoption immédiate de la dernière technologie d’accès.
