L’annulation d’écho acoustique (Acoustic Echo Cancellation, AEC) est une technologie de traitement audio qui réduit ou supprime l’écho acoustique pendant les communications vocales en temps réel. L’écho acoustique se produit lorsque le son d’un haut-parleur est de nouveau capté par un microphone et renvoyé à l’interlocuteur distant. L’utilisateur distant entend alors sa propre voix revenir après un court délai, ce qui peut rendre la conversation gênante, artificielle et difficile à gérer. L’AEC est conçue pour identifier cet audio renvoyé et l’annuler avant qu’il ne perturbe le chemin de communication.

L’AEC est largement utilisée dans les téléphones IP, les téléphones mains libres, les interphones SIP, les terminaux de conférence, les systèmes de visioconférence, les consoles de dispatching, les dispositifs de communication mains libres, les points d’appel d’urgence, les systèmes de paging avec retour vocal et les terminaux de communication industrielle. Elle est particulièrement importante lorsque le microphone et le haut-parleur fonctionnent simultanément dans le même espace physique. Dans ces situations, l’appareil doit autoriser la parole bidirectionnelle tout en empêchant la sortie du haut-parleur d’être traitée comme une nouvelle entrée micro.

Dans la communication vocale réelle, l’AEC n’est pas seulement une fonction de confort audio. Elle influence la qualité de conversation, la rapidité de réponse, la confiance de l’opérateur et l’utilisabilité du système. Si l’écho reste incontrôlé, les utilisateurs peuvent hésiter, se couper la parole, répéter des phrases ou réduire le volume du haut-parleur en dessous d’un niveau utile. Une fonction AEC bien conçue aide le système de communication à paraître plus naturel, en particulier dans les environnements mains libres et industriels où la communication uniquement par casque n’est pas toujours réaliste.

Qu’est-ce que l’annulation d’écho acoustique ?

Définition et signification centrale

L’annulation d’écho acoustique est une méthode de traitement audio numérique qui estime le chemin d’écho entre un haut-parleur et un microphone, puis supprime l’audio distant qui revient par ce chemin. Lorsqu’une personne distante parle, sa voix est diffusée par le haut-parleur local. Une partie de ce son peut rebondir dans la pièce ou dans le boîtier de l’appareil et entrer dans le microphone local. L’AEC compare le signal du haut-parleur au signal du microphone et soustrait la composante d’écho prédite.

Le sens central de l’AEC est le contrôle du chemin d’écho. Elle permet à un appareil de diffuser la parole distante par un haut-parleur tout en gardant le microphone ouvert pour la parole locale. Sans AEC, la communication mains libres deviendrait souvent inconfortable, car l’utilisateur distant pourrait entendre sa propre voix revenir dans le système.

Dans les dispositifs de communication modernes, l’AEC est généralement mise en œuvre par traitement numérique du signal. L’algorithme s’adapte en continu, car le chemin acoustique peut changer lorsque les personnes se déplacent, que des portes s’ouvrent, que le volume du haut-parleur varie ou que l’appareil est utilisé dans une autre pièce ou un autre environnement d’installation.

L’annulation d’écho acoustique permet aux haut-parleurs et aux microphones de fonctionner ensemble sans transformer la voix distante en écho répété.

Écho acoustique et écho de ligne

L’écho acoustique ne doit pas être confondu avec l’écho de ligne. L’écho de ligne est généralement lié à des réflexions électriques ou de signal réseau dans les circuits téléphoniques ou les interfaces hybrides. L’écho acoustique, en revanche, provient du chemin sonore physique entre la sortie du haut-parleur et la captation du microphone. Dans les téléphones IP, interphones, systèmes de conférence et terminaux mains libres, l’écho acoustique est souvent le problème le plus visible, car le haut-parleur et le microphone partagent le même espace.

Cette distinction est importante, car la solution est différente. L’annulation d’écho acoustique doit comprendre l’environnement acoustique réel, notamment le comportement du haut-parleur, la sensibilité du microphone, les réflexions de la pièce, la conception du boîtier et la distance entre haut-parleur et microphone. Ce n’est pas simplement un paramètre réseau ni un problème de câblage.

Pour les systèmes vocaux mains libres, l’AEC fait donc partie de la conception audio de l’appareil et de la performance réelle du déploiement, et pas seulement d’une configuration de téléphonie côté serveur.

Pourquoi l’AEC est importante dans la communication vocale

Préserver une conversation bidirectionnelle naturelle

Le rôle principal de l’AEC est de préserver une conversation bidirectionnelle naturelle. Lorsqu’un écho est présent, l’interlocuteur distant entend sa propre voix retardée dans le système. Même un court délai peut être perturbant, car la personne peut marquer des pauses, ralentir ou perdre le rythme de la conversation. En communication temps réel, cela peut rendre un simple appel instable.

L’AEC aide à éviter ce problème en supprimant le signal distant renvoyé avant qu’il ne soit retransmis. Les deux côtés peuvent ainsi parler plus naturellement. C’est particulièrement précieux en communication full-duplex ou mains libres, où les deux utilisateurs peuvent parler et écouter sans appuyer sur une touche push-to-talk.

En pratique, l’AEC aide l’appareil de communication à se comporter comme un véritable outil de conversation naturelle plutôt que comme une source de confusion audio retardée.

Améliorer l’utilisabilité des dispositifs mains libres

Les dispositifs mains libres dépendent fortement de l’AEC, car le microphone est généralement actif pendant que le haut-parleur diffuse du son. Les téléphones mains libres, terminaux de conférence, consoles de bureau, interphones SIP, postes d’appel d’urgence et téléphones industriels mains libres rencontrent tous ce défi. L’appareil doit être assez puissant pour que l’utilisateur local entende, sans permettre que cette même sortie haut-parleur revienne à l’extrémité distante sous forme d’écho.

Sans AEC, les utilisateurs peuvent tenter de résoudre le problème en baissant le volume, en s’éloignant de l’appareil ou en parlant uniquement chacun leur tour. Ces solutions réduisent l’efficacité de communication. L’AEC permet au système de fournir un audio mains libres plus fort, plus clair et plus pratique, tout en gardant propre l’expérience d’écoute distante.

C’est pourquoi l’AEC est considérée comme une fonction audio centrale dans de nombreux terminaux de communication professionnels.

L’AEC est la plus précieuse précisément dans les situations où les utilisateurs ont besoin que la communication mains libres soit naturelle, rapide et fiable.

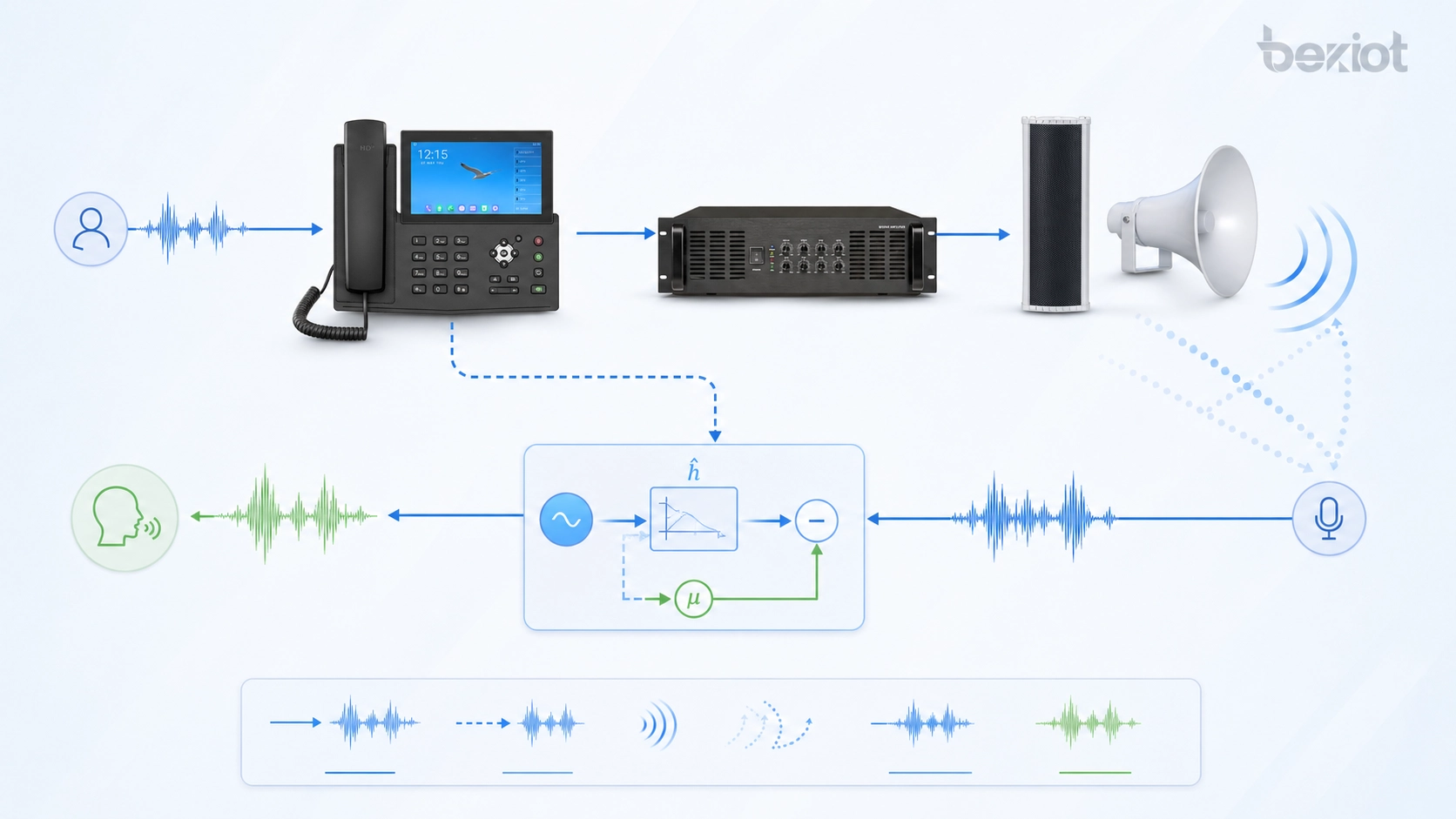

Comment fonctionne l’annulation d’écho acoustique

Signal de référence et estimation du chemin d’écho

L’AEC commence par un signal de référence. Le système sait quel audio est envoyé au haut-parleur local, car ce signal est généré à l’intérieur de l’appareil. Le processeur AEC utilise ce signal de référence pour prédire quelle partie de l’entrée microphone peut être de l’écho plutôt que de la parole locale.

La difficulté est que le signal du haut-parleur ne revient pas au microphone sous une forme propre et identique. Il est modifié par le haut-parleur, le boîtier de l’appareil, les réflexions de la pièce, le bruit de fond, la distance et les caractéristiques du microphone. L’algorithme AEC doit estimer ce chemin d’écho et construire un modèle indiquant comment la voix distante revient dans le microphone.

Une fois l’écho estimé identifié, le processeur le soustrait du signal microphone. Le signal restant doit contenir davantage de voix locale et moins d’audio distant renvoyé.

Filtrage adaptatif et ajustement continu

Les environnements acoustiques changent constamment. Une personne peut se rapprocher du terminal, une porte peut s’ouvrir, le volume du haut-parleur peut être ajusté ou les surfaces proches peuvent réfléchir le son différemment. Pour cette raison, l’AEC utilise généralement un filtrage adaptatif. L’algorithme se met à jour à mesure que le chemin d’écho change.

Le filtrage adaptatif est important, car un modèle d’écho fixe deviendrait rapidement imprécis en usage réel. Une salle de conférence, un point d’aide extérieur, un atelier industriel ou un poste de dispatching peuvent produire des chemins d’écho différents. Même le même appareil peut se comporter différemment selon l’angle d’installation et l’environnement.

Une mise en œuvre AEC solide continue à suivre ces changements afin que l’écho reste supprimé sans endommager le signal utile de la voix locale.

Principales caractéristiques techniques de l’AEC

Gestion du double-talk

La gestion du double-talk est l’une des caractéristiques techniques les plus importantes de l’AEC. Le double-talk se produit lorsque l’utilisateur distant et l’utilisateur local parlent en même temps. C’est courant dans une conversation naturelle, mais difficile pour l’annulation d’écho, car l’entrée microphone contient à la fois la vraie parole locale et l’audio distant renvoyé.

Un système AEC faible peut confondre la parole locale avec l’écho et la supprimer, provoquant un son coupé ou haché. Un meilleur système AEC peut détecter les situations de double-talk et ajuster son comportement d’annulation afin que les deux côtés restent compréhensibles. C’est essentiel pour la communication full-duplex, où les utilisateurs s’attendent à pouvoir interrompre, répondre vite ou parler naturellement sans alternance stricte.

De bonnes performances en double-talk sont souvent ce qui sépare une suppression d’écho basique d’une expérience vocale mains libres professionnelle.

Contrôle d’écho non linéaire

Les haut-parleurs et microphones réels ne sont pas toujours parfaitement linéaires. À des volumes plus élevés, la distorsion du haut-parleur, les vibrations du boîtier et la résonance de l’appareil peuvent créer des composantes d’écho plus difficiles à prédire. Le contrôle d’écho non linéaire aide à gérer ces comportements d’écho plus complexes.

Cette fonction devient importante dans les terminaux compacts, les postes d’appel extérieurs, les interphones industriels et les appareils qui doivent produire une sortie audio puissante depuis un boîtier limité. Lorsque le haut-parleur est fort et proche du microphone, une annulation linéaire simple peut ne pas suffire.

Dans une conception pratique, le contrôle d’écho non linéaire aide à maintenir l’écho à un niveau gérable même lorsque l’appareil doit fonctionner à un volume utile sur le terrain.

Fonctions audio supplémentaires liées à l’AEC

Réduction du bruit et contrôle automatique du gain

L’AEC fonctionne souvent avec la réduction du bruit (NR) et le contrôle automatique du gain (AGC). La NR réduit le bruit de fond afin que la parole soit plus claire. L’AGC aide à ajuster le niveau du microphone lorsque le locuteur parle plus près ou plus loin de l’appareil. L’AEC se concentre sur la suppression de l’audio distant renvoyé depuis le chemin microphone.

Ces fonctions sont différentes, mais elles sont généralement liées dans les systèmes de communication réels. Si le bruit de fond est élevé, l’algorithme AEC peut avoir plus de difficulté à identifier l’écho. Si le gain est mal contrôlé, le chemin d’écho peut devenir instable. Lorsque NR, AGC et AEC sont correctement réglés ensemble, le chemin vocal devient plus clair et plus stable.

C’est particulièrement important dans les dispositifs d’interphonie, de dispatching et de communication d’urgence, où les conditions sonores sont rarement idéales.

Suppression du larsen et annulation d’écho

L’AEC est également liée à la suppression du larsen, mais les deux ne sont pas identiques. L’AEC empêche la parole distante d’être renvoyée comme écho vers l’utilisateur distant. La suppression du larsen contrôle le retour acoustique qui produit un sifflement ou un crissement fort entre un microphone et un haut-parleur. Les deux impliquent une interaction microphone-haut-parleur, mais elles traitent des problèmes différents.

Dans de nombreux terminaux de communication de terrain, les deux fonctions peuvent être nécessaires. Un point d’aide ou un téléphone industriel peut nécessiter l’AEC pour une conversation bidirectionnelle claire et la suppression du larsen pour éviter un retour instable pendant un fonctionnement à volume élevé. La qualité audio finale dépend de la façon dont ces fonctions coopèrent.

C’est pourquoi les dispositifs vocaux professionnels sont souvent évalués non pas sur une seule fonction audio, mais sur le comportement global de toute la chaîne de traitement audio.

L’AEC, la NR, l’AGC et la suppression du larsen résolvent différentes parties du même défi pratique : rendre la voix compréhensible dans des conditions acoustiques réelles.

Avantages audio de l’annulation d’écho acoustique

Expérience d’écoute distante plus claire

L’avantage le plus direct de l’AEC est que l’auditeur distant n’entend plus sa propre voix revenir depuis l’appareil local. La conversation devient plus fluide et moins distrayante. Cela aide aussi l’utilisateur distant à parler avec plus de confiance, car il n’est pas constamment interrompu par des répétitions retardées.

Dans les appels professionnels, les sessions d’interphonie, les communications de salle de contrôle et les appels d’assistance d’urgence, cet avantage est très pratique. L’opérateur distant peut se concentrer sur ce que dit l’utilisateur local au lieu d’être distrait par des artefacts d’écho.

Une écoute distante plus claire réduit également les questions répétées, les hésitations dans la conversation et la frustration des utilisateurs.

Communication mains libres plus stable

L’AEC rend la communication mains libres plus stable en permettant à la sortie haut-parleur et à la captation microphone de coexister. Les utilisateurs peuvent parler naturellement sans décrocher de combiné ni porter de casque, tandis que le système garde propre le chemin audio distant.

C’est particulièrement utile dans les lieux où le mode mains libres est préféré ou nécessaire. Un dispatcher en salle de contrôle peut devoir parler tout en utilisant une console. Un visiteur à un point d’aide peut utiliser un interphone mural. Un travailleur peut devoir communiquer depuis un téléphone industriel tout en portant des gants ou en transportant des outils.

Dans ces scénarios, l’AEC améliore à la fois la qualité audio et l’utilisabilité pratique.

Applications de l’AEC

Téléphones IP, téléphones mains libres et systèmes de conférence

L’AEC est largement utilisée dans les téléphones IP, les téléphones mains libres, les terminaux de conférence et les systèmes de visioconférence. Ces appareils utilisent souvent haut-parleurs et microphones en même temps, ce qui rend l’écho acoustique courant. Dans une salle de conférence, par exemple, la parole distante diffusée par les haut-parleurs peut se réfléchir sur les murs, les tables et les écrans avant d’entrer dans le microphone.

Sans AEC, les participants distants peuvent entendre leur propre voix revenir dans le système de réunion. Cela crée une mauvaise expérience de réunion et peut pousser les participants à s’interrompre ou à couper inutilement leur micro. Avec AEC, le système peut prendre en charge une conversation bidirectionnelle ou multipartite plus claire.

C’est pourquoi l’AEC est considérée comme une exigence standard dans les solutions de conférence professionnelles et les dispositifs vocaux mains libres d’entreprise.

Interphones, points d’aide et terminaux de communication d’urgence

L’AEC est très importante dans les systèmes d’interphonie et de communication d’urgence, car ces dispositifs sont souvent compacts et mains libres. Le haut-parleur et le microphone peuvent être proches dans le même boîtier. Lorsque la salle de contrôle parle à l’utilisateur sur le terrain, la sortie du haut-parleur du terminal peut facilement revenir dans le chemin microphone.

Dans les points d’aide, téléphones d’urgence d’ascenseur, interphones de portail, bornes d’appel routières, terminaux de communication en tunnel et points d’assistance publics, l’écho peut rendre la conversation plus difficile précisément au moment où la clarté est nécessaire. L’AEC aide à garantir que l’opérateur entende l’utilisateur de terrain sans être perturbé par la parole renvoyée.

Dans la communication de sécurité réelle, cela peut améliorer la qualité de réponse et réduire les malentendus pendant les appels urgents.

AEC dans les projets de communication industrielle et SIP

Pourquoi les environnements industriels rendent l’AEC plus difficile

Les environnements industriels rendent l’AEC plus difficile, car les conditions sonores sont souvent instables. Le bruit de machines, les surfaces métalliques réfléchissantes, le vent extérieur, les longs couloirs, les grands halls, les boîtiers de protection et les volumes de haut-parleur élevés peuvent tous affecter le chemin d’écho. Le système doit annuler l’écho tout en préservant la parole locale et en gérant le bruit de fond.

Dans ces environnements, l’AEC doit donc être robuste et pratique. Elle ne peut pas supposer une salle de conférence silencieuse ou un poste de bureau stable. Un interphone SIP mural dans une usine, un terminal d’appel d’urgence extérieur ou un téléphone mains libres renforcé dans un tunnel peuvent rencontrer des conditions audio beaucoup plus difficiles qu’un téléphone de bureau classique.

C’est pourquoi les projets vocaux industriels doivent traiter l’AEC comme une partie centrale de la conception de communication, et non comme une option audio mineure.

Comment Becke Telcom s’inscrit dans la logique AEC

Dans les scénarios de communication Becke Telcom, l’AEC devient particulièrement pertinente lorsque la voix mains libres, les interphones SIP, les téléphones industriels, les terminaux d’urgence, le retour vocal de paging et les consoles de dispatching doivent fonctionner ensemble sur des sites bruyants ou réfléchissants. La fonction est importante, car beaucoup de ces appareils sont utilisés dans des positions réelles de terrain où les utilisateurs ne peuvent pas toujours tenir un combiné ni contrôler l’environnement acoustique.

Par exemple, un opérateur de salle de contrôle peut parler via une console de dispatching vers un interphone de terrain, tandis que le terminal de terrain doit capter la réponse de l’utilisateur local sans renvoyer la propre voix de l’opérateur comme écho. Un point d’aide d’urgence peut nécessiter une sortie haut-parleur forte pour être audible, mais aussi un chemin de retour micro propre. Dans ces cas, les produits Becke Telcom peuvent bénéficier de l’AEC comme partie d’une chaîne audio plus large comprenant la conception du microphone, le placement du haut-parleur, la NR, l’AGC et le contrôle du retour acoustique.

La valeur pratique ne réside pas simplement dans le fait que l’AEC apparaît comme un nom de fonction. Elle réside dans le fait que l’AEC aide tout le chemin de communication à rester utilisable là où l’équipement est réellement installé : tunnel, usine, portail, quai, salle de contrôle, galerie technique ou point d’aide extérieur.

Conseils de déploiement pour de meilleures performances AEC

Contrôler le placement du haut-parleur et du microphone

L’AEC fonctionne mieux lorsque la conception physique la soutient. Le placement du haut-parleur et du microphone doit réduire autant que possible le couplage acoustique direct. Si le microphone est trop proche du haut-parleur ou pointe directement vers lui, le chemin d’écho devient plus fort et plus difficile à annuler. La conception du boîtier, la position de montage, la direction du haut-parleur et la protection du microphone influencent toutes les performances finales.

Dans les interphones muraux, téléphones industriels, consoles de paging et terminaux d’urgence, les installateurs doivent considérer comment l’utilisateur se tiendra près de l’appareil, où le son se réfléchira et quel volume du haut-parleur sera nécessaire. Une bonne disposition physique donne à l’algorithme AEC un problème plus propre à résoudre.

C’est pourquoi la planification acoustique et le traitement numérique doivent travailler ensemble plutôt qu’être traités séparément.

Régler volume, gain et traitement audio comme un système

Les performances AEC sont influencées par le volume du haut-parleur, le gain du microphone, l’intensité de réduction du bruit, le contrôle automatique du gain et les paramètres de suppression du larsen. Si la sortie haut-parleur est trop forte, l’écho devient plus puissant. Si le gain micro est trop élevé, l’appareil peut capter davantage le son du haut-parleur et les réflexions de la pièce. Si le traitement est mal équilibré, la parole peut être coupée ou devenir artificielle.

Un bon déploiement règle ces paramètres comme un seul système audio. L’objectif est de garder la voix distante audible localement tout en maintenant propre le chemin de retour du microphone. Les tests doivent inclure de la parole réaliste, du bruit de fond réel et une distance utilisateur normale, et non uniquement des conditions de laboratoire.

Un réglage correct détermine souvent si l’AEC paraît invisible et naturelle, ou perceptible et instable.

L’AEC fonctionne le mieux lorsque l’appareil, l’installation, la structure de gain et le traitement audio sont conçus comme un seul chemin de communication.

Recommandations de maintenance et de test

Tester le double-talk et le comportement réel de conversation

L’AEC doit être testée avec un comportement réel de conversation, et pas seulement avec une personne parlant à la fois. Les situations de double-talk sont importantes, car les utilisateurs interrompent naturellement, répondent rapidement ou parlent sur de courtes phrases distantes. Si le système fonctionne mal pendant le double-talk, la voix locale peut être coupée ou l’écho peut revenir.

Les tests doivent inclure différents volumes de haut-parleur, distances micro, niveaux de bruit de fond et positions d’installation. Pour les terminaux d’interphonie et de communication d’urgence, les testeurs doivent se placer là où se tiendront les utilisateurs réels, plutôt que de parler directement dans le microphone depuis une position idéale.

Ce type de test donne une meilleure idée de la capacité de l’AEC à fonctionner au quotidien.

Examiner les plaintes d’écho par emplacement

Les problèmes d’écho peuvent ne pas apparaître uniformément dans tout un système. Un appareil peut bien fonctionner tandis qu’un autre produit de l’écho en raison de sa position de montage, de surfaces réfléchissantes proches, du niveau du haut-parleur, de l’état du boîtier ou du bruit local. Les équipes de maintenance doivent examiner les plaintes d’écho par emplacement plutôt que de supposer qu’un réglage global résoudra tout.

Les journaux audio, les rapports d’opérateurs et les inspections sur site peuvent aider à identifier des schémas. Si l’écho apparaît seulement dans une zone de tunnel, un poste d’entrée, une salle de réunion ou un point d’atelier, un ajustement acoustique local peut être plus efficace qu’une modification de tout le système.

La maintenance AEC est donc à la fois une tâche logicielle et une tâche de déploiement terrain.

Conclusion

L’annulation d’écho acoustique (AEC) est une technologie de traitement audio qui retire l’audio distant du haut-parleur du signal microphone local afin que les utilisateurs n’entendent pas leur propre voix revenir comme écho. Son rôle principal est de rendre les communications vocales mains libres, full-duplex et en temps réel plus claires, plus naturelles et plus faciles à utiliser.

Ses principales caractéristiques techniques comprennent le traitement du signal de référence, l’estimation du chemin d’écho, le filtrage adaptatif, la gestion du double-talk, le contrôle d’écho non linéaire et l’intégration avec la NR, l’AGC et la suppression du larsen. Elle est largement utilisée dans les téléphones IP, systèmes de conférence, interphones SIP, terminaux d’urgence, consoles de dispatching, téléphones industriels et systèmes d’assistance publique.

Dans les environnements de communication liés à Becke Telcom, l’AEC s’intègre naturellement partout où des terminaux de terrain, interphones mains libres, consoles de dispatching et chemins vocaux de salle de contrôle doivent fonctionner dans des conditions bruyantes, réfléchissantes ou à volume élevé. Lorsqu’elle est correctement conçue et testée, l’AEC aide à garantir que la communication bidirectionnelle reste claire non seulement dans des salles idéales, mais aussi dans les lieux exigeants où les systèmes de communication industrielle et d’urgence sont réellement utilisés.

FAQ

Qu’est-ce que l’annulation d’écho acoustique en termes simples ?

En termes simples, l’annulation d’écho acoustique supprime le son d’un haut-parleur lorsque ce son est de nouveau capté par le microphone. Cela évite que l’utilisateur distant entende sa propre voix revenir en écho.

Elle est particulièrement utile dans les dispositifs de communication mains libres.

Où l’AEC est-elle couramment utilisée ?

L’AEC est couramment utilisée dans les téléphones IP, téléphones mains libres, systèmes de conférence, interphones SIP, points d’aide d’urgence, consoles de dispatching, téléphones industriels et dispositifs de visioconférence.

Elle est la plus importante lorsque microphones et haut-parleurs fonctionnent en même temps.

L’AEC est-elle identique à la réduction du bruit ?

Non. L’AEC supprime l’audio du haut-parleur qui revient dans le signal microphone, tandis que la réduction du bruit atténue les bruits de fond comme les ventilateurs, la circulation, les machines ou le vent.

De nombreux systèmes professionnels utilisent les deux ensemble afin d’améliorer la qualité vocale globale.
