Le Point de Code de Services Différenciés, couramment appelé DSCP, est une valeur de classification du trafic utilisée dans les réseaux IP pour marquer les paquets afin que les routeurs, commutateurs et autres équipements réseau puissent les traiter selon différentes politiques de priorité ou de service. En termes simples, le DSCP aide le réseau à identifier quel trafic doit être considéré comme plus sensible aux délais, plus important ou plus adapté à un acheminement standard. Cela est particulièrement précieux lorsque plusieurs types de trafic – voix, vidéo, applications métier, flux de surveillance et transferts de données classiques – partagent les mêmes ressources réseau.
Le DSCP est étroitement associé à la Qualité de Service (QoS), car il fournit aux équipements réseau un moyen pratique de classifier les paquets et de les affecter à différents comportements de transfert. Au lieu de traiter tout trafic de manière identique, un réseau compatible DSCP peut réserver un traitement amélioré pour les services plus sensibles aux délais, à la gigue, à la perte de paquets ou à la congestion. Cela fait du DSCP un concept essentiel dans les réseaux d’entreprise, les environnements opérateurs, les systèmes VoIP, la visioconférence, les communications industrielles et de nombreuses autres infrastructures IP.
Comprendre la signification du DSCP
Définition et objectif principal
Le DSCP est une valeur stockée dans l’en-tête IP qui indique comment un paquet doit être traité lors de son transit sur le réseau. Il ne garantit pas à lui seul de bande passante et ne crée pas de priorité automatique, sauf si les équipements réseau sont configurés pour en tenir compte. Ce qu’il fournit, c’est un mécanisme de marquage standard que les appareils peuvent lire et utiliser lors de l’application des politiques QoS.
L’objectif fondamental du DSCP est de permettre la différenciation du trafic. Certains types de trafic sont plus sensibles aux délais que d’autres. Un appel vocal, par exemple, se dégrade rapidement si les paquets sont retardés ou perdus, tandis qu’un téléchargement de fichier volumineux supporte généralement mieux une livraison plus lente. Le DSCP donne au réseau le moyen de reconnaître cette différence et de traiter les paquets en conséquence.
En pratique, le DSCP aide les administrateurs à concevoir un réseau plus maîtrisé. Au lieu de compter sur un bon comportement de tout trafic sous charge, ils peuvent définir des politiques qui favorisent les services critiques pendant les périodes de congestion ou d’utilisation intense.
Le DSCP ne modifie pas la nature du trafic. Il modifie la manière dont le réseau est instruit de le traiter.
Pourquoi le marquage du trafic est-il important ?
Sur un réseau peu sollicité, tout trafic peut sembler performant même sans marquage QoS. Mais lorsque la bande passante est limitée, les liens sont partagés ou que des applications sensibles aux délais fonctionnent parallèlement à des transferts de données importants, le traitement des paquets devient crucial. Sans priorisation, les services en temps réel tels que la VoIP, la signalisation SIP, l’audio streaming ou la visioconférence risquent de concurrencer le trafic moins urgent dans les mêmes files d’attente.
Le marquage du trafic est essentiel pour préserver la qualité de service là où la temporalité est critique. Quelques centaines de millisecondes de délai supplémentaire peuvent n’avoir que peu d’importance pour le courrier électronique ou les téléchargements de documents, mais elles peuvent dégrader significativement les performances de la voix et de la vidéo interactives. Le DSCP offre au réseau un moyen structuré de distinguer ces cas d’usage.
C’est pourquoi le DSCP est souvent évoqué dans le contexte de la téléphonie d’entreprise, de la radiomessagerie IP, des systèmes vocaux industriels et des réseaux de commandement opérationnels. Dans ces environnements, un traitement prévisible des paquets est souvent plus important que la seule bande passante brute.
Le DSCP aide le réseau à différencier les types de paquets afin que la voix, la vidéo et les données soient traités selon différentes politiques QoS.
Fonctionnement du DSCP
Le champ DSCP dans l’en-tête IP
Le DSCP est transporté dans le champ Services Différenciés de l’en-tête IP. En IPv4, ce champ a évolué à partir de l’ancien concept de Type de Service (ToS), tandis qu’en IPv6 il apparaît dans la structure de classe de trafic. La partie DSCP utilise six bits, ce qui permet une plage de valeurs de marquage représentant différentes classes d’acheminement ou intentions de service.
Lorsqu’un paquet est marqué avec une valeur DSCP, les équipements réseau configurés pour la QoS peuvent inspecter cette valeur et placer le paquet dans une file d’attente, une classe d’acheminement ou un comportement de planification approprié. Cela peut influencer la mise en mémoire tampon, la transmission, la suppression en cas de congestion ou la priorisation du paquet par rapport à d’autres classes de trafic.
Le marquage DSCP lui-même n’est qu’une partie de la conception globale de la QoS. Le réseau a toujours besoin de politiques définissant ce que signifie chaque marquage dans la pratique. Autrement dit, le marquage est l’étiquette, tandis que le comportement QoS configuré est l’action déclenchée par cette étiquette.

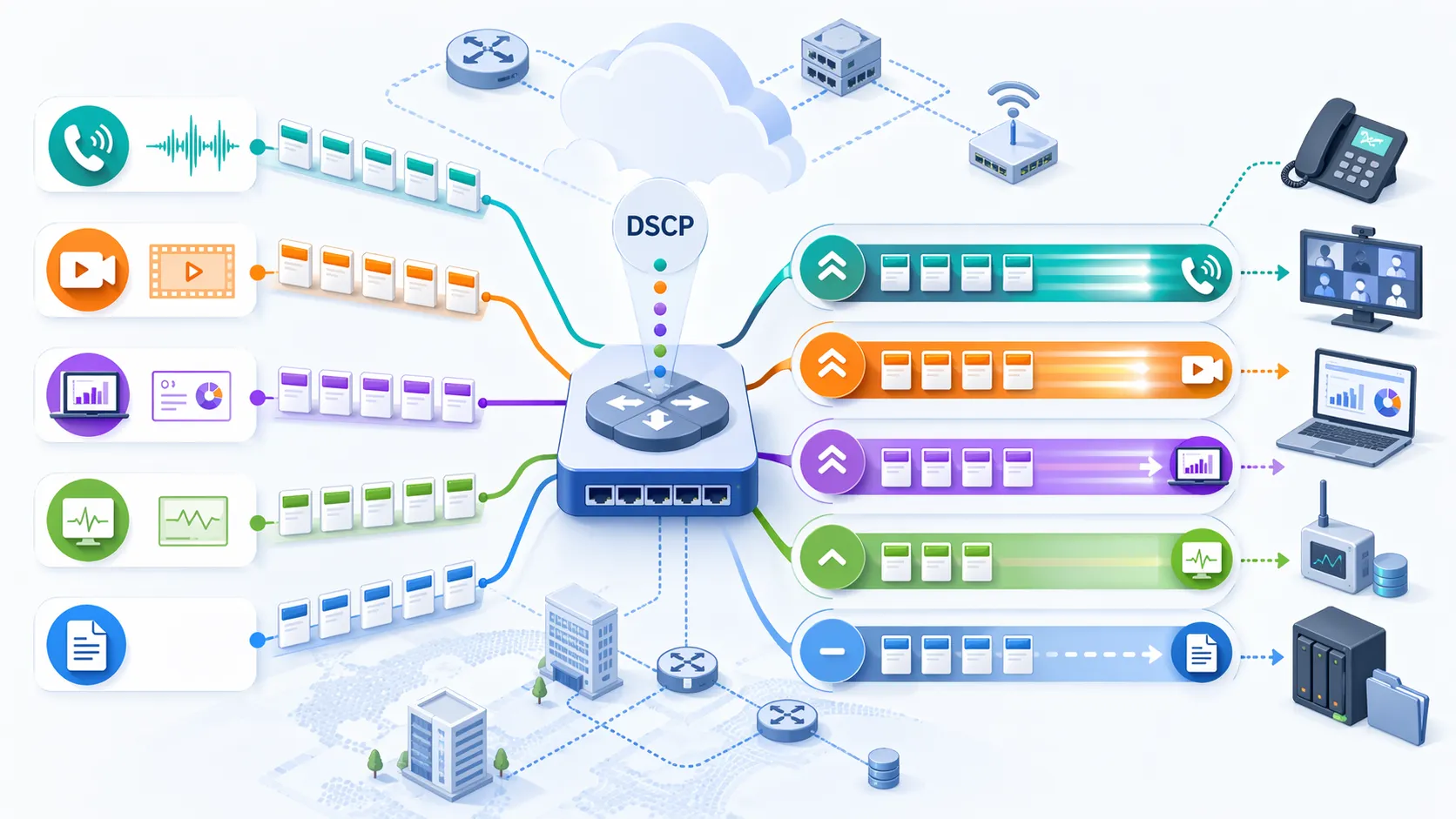

Classification, mise en file d’attente et comportement d’acheminement
Le flux opérationnel commence généralement par la classification du trafic. Un appareil tel qu’un téléphone IP, une passerelle, un serveur SIP, un routeur ou un pare-feu identifie le type de paquet et lui applique un marquage DSCP conformément à la politique. Par exemple, le trafic vocal en temps réel peut être marqué différemment du trafic de signalisation ou de la navigation web standard.
Une fois marqué, le paquet entre dans le réseau. Les équipements intermédiaires peuvent ensuite utiliser cette valeur DSCP pour déterminer quelle file ou classe doit le traiter. Le trafic sensible aux délais peut être envoyé via des files accélérées, tandis que le trafic ordinaire suit des chemins d’acheminement standard dit « meilleur effort ». En cas de congestion, les appareils peuvent également supprimer en premier les paquets de priorité inférieure, protégeant ainsi l’expérience des services plus critiques.
C’est ce processus qui rend le DSCP utile. Il permet au traitement des paquets de refléter les besoins des applications plutôt que de supposer que tout trafic a les mêmes exigences de service. Dans des réseaux bien conçus, cela conduit à un comportement plus prévisible pendant les périodes de forte activité.
Le DSCP n’a de sens que si le marquage des paquets et la politique réseau sont alignés de bout en bout.
Classes DSCP courantes et leur signification
Meilleur effort, transfert accéléré et transfert assuré
Plusieurs valeurs DSCP sont couramment associées à des classes de service générales. Le trafic « meilleur effort » représente le trafic ordinaire sans traitement prioritaire particulier. Le Transfert Accéléré, souvent lié aux applications sensibles aux délais comme la voix, est destiné au trafic bénéficiant de faible latence, de faibles pertes et d’une gigue réduite. Les classes de Transfert Assuré offrent plusieurs niveaux de service et de priorités de suppression pour le trafic nécessitant un traitement plus structuré que l’acheminement standard.
Ces classes n’imposent pas magiquement un comportement universel sur tous les réseaux. Leur signification dépend de la manière dont l’organisation ou l’opérateur les associe à des files et politiques réelles. Néanmoins, elles fournissent un cadre largement reconnu pour exprimer les priorités de traitement des paquets.
Concrètement, cela permet aux ingénieurs de séparer les applications en catégories adaptées au lieu de tout regrouper dans une seule file indifférenciée. Cette approche structurée devient essentielle lorsque le réseau transporte des charges de travail mixtes.
Voix, vidéo, signalisation et données métier
Dans de nombreux réseaux d’entreprise, le trafic vocal en temps réel est marqué avec une valeur DSCP haute priorité en raison de sa grande sensibilité aux délais et à la gigue. Le trafic de signalisation, tel que les messages d’établissement d’appel SIP, bénéficie également d’un traitement prioritaire, bien que généralement pas au même niveau que le flux vocal lui-même. Le trafic vidéo peut être marqué différemment selon qu’il s’agit de visioconférence interactive, de streaming média ou de transmission de surveillance.
Les applications métier, les services transactionnels, le trafic de contrôle et les données industrielles critiques peuvent également recevoir des marquages DSCP reflétant leur importance opérationnelle. Quant à la navigation Internet courante, la synchronisation de fichiers, les sauvegardes et les transferts volumineux, ils restent souvent dans des classes de basse priorité ou en meilleur effort.
Le résultat est un réseau plus conscient des applications. Au lieu de se fier uniquement à la vitesse du lien, le réseau peut prendre des décisions d’acheminement plus intelligentes basées sur les besoins de service.
Avantages de l’utilisation du DSCP
Meilleures performances pour les services sensibles aux délais
L’un des principaux avantages du DSCP est un traitement amélioré pour les services sensibles aux délais. Les appels vocaux, réunions vidéo, audio de diffusion, communications opérateurs à distance et autres flux en temps réel peuvent subir une dégradation notable si la livraison des paquets devient irrégulière. En plaçant ces paquets dans des files plus favorables, la QoS basée sur DSCP aide à préserver l’intelligibilité, réduire la gigue et diminuer le risque d’interruption de service en cas de congestion.
Cela ne signifie pas que le DSCP élimine tous les problèmes réseau. Si le lien est trop faible ou le réseau mal conçu, le marquage seul ne crée pas de capacité inexistante. Mais dans un environnement correctement dimensionné, le DSCP améliore significativement la répartition des ressources limitées lorsque le trafic concourt pour le temps de transmission.
Cela est particulièrement précieux dans les réseaux convergents où voix, vidéo et données classiques partagent la même infrastructure de commutation et de routage.
Politique QoS plus prévisible sur l’ensemble du réseau
Le DSCP contribue également à rendre la politique QoS plus cohérente et évolutive. Lorsque le trafic est correctement marqué en périphérie, les équipements intermédiaires peuvent s’appuyer sur le même cadre de marquage au lieu de tenter de redécouvrir indépendamment la nature de chaque flux. Cela réduit l’ambiguïté et rend l’application des politiques plus systématique sur routeurs, commutateurs, équipements WAN et points de raccordement opérateur.
Cette cohérence devient d’autant plus importante que les réseaux grandissent ou se dispersent. Une succursale, un lien de siège social, un site industriel, une salle d’opérations à distance ou une interconnexion cloud peuvent traiter le même trafic différemment sans approche de marquage commune. Le DSCP fournit ce langage commun pour le traitement des paquets.
En ce sens, le DSCP n’est pas seulement un outil technique de marquage. Il fait partie d’une discipline de conception réseau plus large garantissant un comportement de service prévisible.
Utilisations du DSCP dans les réseaux modernes
Réseaux d’entreprise voix, vidéo et collaboration
Le DSCP est largement utilisé dans les réseaux d’entreprise transportant la téléphonie IP, les communications unifiées, la visioconférence, les clients légers, les outils de collaboration et les applications métier connectées au cloud. Ces environnements mélangent souvent des trafics aux besoins temporels très différents. Le DSCP aide à protéger l’expérience utilisateur en garantissant que le trafic interactif critique est moins affecté par les pics d’activité de données classiques.
Par exemple, une entreprise peut utiliser le DSCP pour prioriser les flux vocaux RTP par rapport à la synchronisation de courrier ou aux transferts de fichiers volumineux. Elle peut également séparer la signalisation vocale, la vidéo interactive et les données de bureau en différentes classes de service afin que le réseau réponde plus intelligemment lorsque les liens sont saturés.
Cela rend le DSCP particulièrement pertinent dans tout réseau d’entreprise où la qualité des communications affecte directement les opérations quotidiennes.

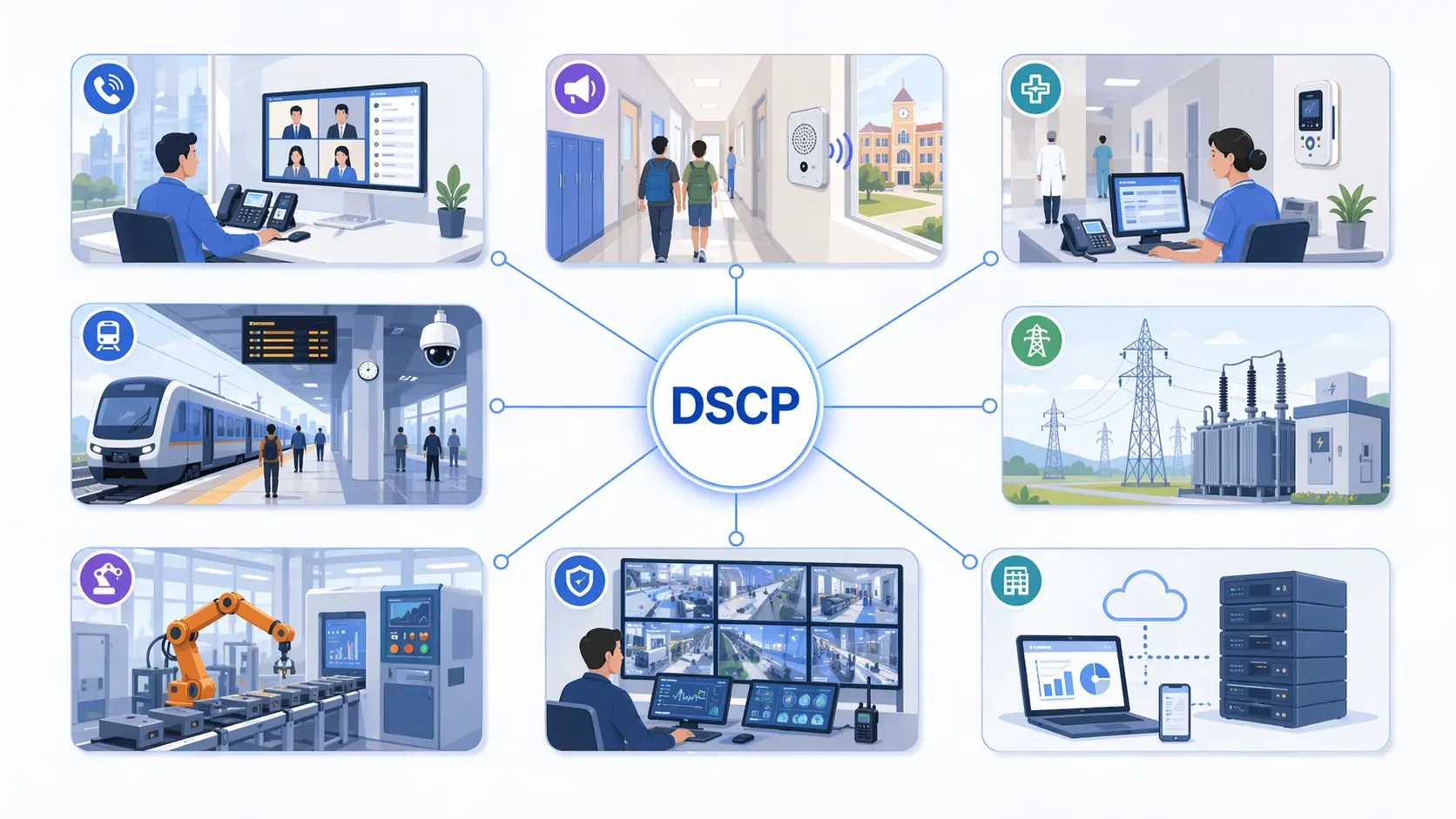

Communications industrielles, diffusion et systèmes opérationnels
Le DSCP est également utile dans les systèmes de communication industriels et opérationnels, notamment lorsque la voix IP, la diffusion, les interphones, la dispatch, la surveillance et les services de contrôle partagent la même infrastructure. Dans ces environnements, une partie du trafic peut être opérationnellement critique même si l’utilisation totale de la bande passante n’est pas très élevée. Le souci réel est souvent la livraison prévisible plutôt que le volume brut.
Un réseau d’usine, un environnement de contrôle de transport, une plateforme de communication de tunnel ou un système de sécurité de campus peut utiliser le DSCP pour s’assurer que les diffusions vocales, les sessions SIP, le trafic de dispatch ou les médias liés aux alarmes sont traités avec plus de soin que les données de fond. Cela peut améliorer la stabilité du service lorsque plusieurs applications convergent sur un même réseau.
Dans les projets intégrant des téléphones IP Becke Telcom, des passerelles SIP, des interphones ou des systèmes de diffusion IP, le DSCP peut faire partie de la stratégie QoS globale permettant au trafic vocal et de diffusion de fonctionner de manière plus fiable dans des déploiements de communication professionnels et industriels.
Applications du DSCP dans différents secteurs
Bureaux, campus, santé et hôtellerie
Dans les environnements de bureau et de campus, le DSCP est souvent appliqué à la voix professionnelle, au trafic de collaboration et aux flux d’applications essentiels. Les écoles et universités peuvent l’utiliser pour prendre en charge les communications en classe, la VoIP administrative, la diffusion et les services vidéo sur une infrastructure réseau partagée. Dans le secteur de la santé, la priorisation des paquets peut soutenir la mobilité vocale, les systèmes de communication et d’autres trafics opérationnels à besoins de livraison stricts.
L’hôtellerie peut également en bénéficier, notamment lorsque la VoIP, les services clients, les systèmes immobiliers et les applications métier partagent les ressources réseau. Dans ces secteurs, la valeur du DSCP réside dans l’amélioration de la différenciation des services sans nécessiter des réseaux physiquement séparés pour chaque fonction.
Plus un réseau transporte de types d’applications différents, plus la classification basée sur DSCP devient utile.
Réseaux de transport, services publics, industrie et sécurité
Les nœuds de transport, les systèmes de services publics, les sites de production et les réseaux de sécurité fonctionnent souvent avec une infrastructure IP convergente prenant en charge la voix, les alarmes, les postes opérateurs, la surveillance, le trafic de contrôle et l’administration générale. Le DSCP aide ces environnements à distinguer le trafic opérationnellement important du trafic de fond routinier, notamment sur les liaisons montantes limitées ou les segments fortement partagés.
Dans les opérations industrielles ou de services publics, la coordination vocale et la communication événementielle peuvent nécessiter un traitement plus attentif que le déplacement de fichiers standard. Dans les réseaux de sécurité, le trafic opérateur interactif peut nécessiter un traitement différent des flux d’enregistrement massifs. Le DSCP offre au réseau un moyen structuré de refléter ces différences dans le comportement d’acheminement.
C’est pourquoi le DSCP est fréquemment inclus dans les directives de conception réseau pour des environnements où le timing, la coordination et la continuité de service sont essentiels.
Dans les réseaux industriels et opérationnels, le DSCP aide le trafic vocal, de diffusion et de contrôle à bénéficier d’un traitement d’acheminement plus prévisible.
DSCP et conception de la Qualité de Service (QoS)
Pourquoi le DSCP seul ne suffit pas
Bien que le DSCP soit important, il ne représente qu’une partie de la conception QoS. Un paquet marqué dépend toujours de la configuration réelle des équipements, de l’allocation des files, de la planification de la bande passante, de la gestion de la congestion et des limites de confiance. Si le réseau ignore les marquages, les réécrit incorrectement ou ne dispose pas de politiques de planification exploitables, la valeur DSCP aura peu d’effet pratique.
La conception QoS requiert donc une cohérence. Les terminaux, commutateurs, routeurs, équipements WAN et bords opérateurs doivent soit préserver soit mapper intentionnellement les valeurs DSCP de manière coordonnée. Sinon, le paquet risque de perdre son traitement prévu lors de son transit sur le réseau.
C’est pourquoi les ingénieurs expérimentés considèrent le DSCP comme un cadre de classification au sein d’une stratégie de performance plus large, et non comme une fonction autonome.
Limites de confiance, mappage et application des politiques
Une limite de confiance définit le point où le réseau commence à accepter ou à remarquer les valeurs DSCP entrantes. Par exemple, un commutateur connecté à des téléphones IP gérés peut faire confiance aux marquages du téléphone tout en contrôlant le traitement des PC connectés. Les équipements en amont peuvent ensuite mapper ces marquages vers des files et des comportements de bande passante spécifiques.
L’application des politiques est importante car tous les paquets ne doivent pas pouvoir revendiquer une haute priorité. Si chaque appareil pouvait marquer son trafic comme urgent sans restriction, la valeur de la QoS s’effondrerait. Une bonne conception combine donc le marquage DSCP avec le contrôle d’accès, des politiques de remarque et une planification réaliste des classes.
Cela protège les services critiques tout en maintenant le réseau équitable et gérable. Autrement dit, le DSCP fonctionne mieux lorsque le réseau est sélectif, pas quand tout est traité comme priorité absolue.
Si tous les paquets sont marqués comme importants, aucun paquet n’est réellement prioritaire.
DSCP par rapport au CoS et autres méthodes de priorisation du trafic
Marquage de Couche 3 vs priorité de Couche 2
Le DSCP opère à la Couche 3 car il est transporté dans l’en-tête IP. La Classe de Service (CoS), souvent utilisée dans les environnements de commutation Ethernet, fonctionne à la Couche 2 et est associée à la priorité des trames étiquetées VLAN. Ces deux mécanismes sont liés mais non identiques. Le CoS est utile dans des environnements commutés locaux, tandis que le DSCP est plus adapté à une politique d’acheminement IP de bout en bout sur des réseaux routés.
Dans de nombreuses conceptions pratiques, les réseaux utilisent les deux. Le trafic peut être classé en couche d’accès, mappé à une valeur CoS pour le comportement de commutation local, et également marqué en DSCP pour le transport routé. La correspondance entre eux dépend des normes QoS de l’organisation et des capacités des équipements.
Comprendre cette différence aide à éviter toute confusion. Le DSCP n’est pas la seule méthode de priorité dans les réseaux, mais c’est l’une des plus importantes pour la classification du trafic IP dans les infrastructures modernes.
Pourquoi le DSCP reste largement utilisé
Le DSCP reste largement utilisé car il est normalisé, flexible et bien adapté à la différenciation des services basés sur IP. Il fonctionne sur de nombreux types de réseaux et peut prendre en charge une gamme de classes de trafic sans nécessiter une infrastructure physique entièrement séparée pour les services critiques.
À mesure que les organisations continuent de converger la voix, la vidéo, le contrôle et les données sur des plates-formes IP partagées, le besoin d’un traitement structuré du trafic reste fort. Le DSCP offre un moyen pratique d’exprimer la priorité des paquets dans cet environnement partagé.
C’est pourquoi il reste un concept central dans la QoS d’entreprise, les politiques WAN, la conception des communications unifiées et les communications IP industrielles.
Conclusion
Le Point de Code de Services Différenciés (DSCP) est une méthode de marquage des paquets utilisée pour classer le trafic IP afin que les réseaux puissent appliquer différents comportements d’acheminement à différents types de services. C’est un élément clé de la conception QoS car il permet de distinguer le trafic sensible aux délais, opérationnellement important et en meilleur effort sur des infrastructures partagées.
Le DSCP ne garantit pas à lui seul les performances, mais il fournit le cadre d’étiquetage que routeurs, commutateurs et moteurs de politique utilisent pour prendre de meilleures décisions d’acheminement. Dans des environnements d’entreprise, opérateurs et industriels, cela peut améliorer l’expérience de la voix, de la vidéo, de la diffusion, de la signalisation et d’autres applications critiques pendant les périodes de congestion ou de forte utilisation.
À mesure que de plus en plus d’organisations dépendent de réseaux IP convergents pour leurs communications et leurs opérations, le DSCP reste hautement pertinent. Il aide les réseaux à dépasser l’acheminement uniforme pour progresser vers un traitement plus prévisible du trafic le plus important.
FAQ
À quoi sert le DSCP ?
Le DSCP sert à marquer les paquets IP afin que les équipements réseau puissent les classer et les traiter conformément à la politique QoS. Cela aide le réseau à prioriser ou différencier le trafic tel que la voix, la vidéo, la signalisation et les données classiques.
Son objectif n’est pas d’ajouter directement de la bande passante, mais d’améliorer la répartition des ressources réseau existantes lorsque différents types de trafic sont en concurrence.
Le DSCP est-il identique à la QoS ?
Non. Le DSCP est une composante de la QoS, pas la totalité. Le DSCP fournit le marquage des paquets, tandis que la QoS inclut le cadre politique plus large : classification, mise en file, planification, gestion de la congestion et limites de confiance.
Autrement dit, le DSCP est un mécanisme utilisé dans le cadre d’une stratégie QoS plus générale.
Pourquoi le DSCP est-il important pour les systèmes VoIP et SIP ?
Le DSCP est important pour les systèmes VoIP et SIP car le trafic vocal et de signalisation est souvent sensible aux délais, à la gigue et à la perte de paquets. Un marquage correct peut aider ces paquets à bénéficier d’un traitement plus favorable sur un réseau partagé.
Cela peut améliorer la qualité des appels, l’intelligibilité de la diffusion et la stabilité globale des services de communication en temps réel dans des déploiements professionnels et industriels.
