Le TR-069 est une spécification du Broadband Forum dédiée à la gestion à distance des équipements. Son nom officiel est Protocole de gestion WAN des CPE (CPE WAN Management Protocol, CWMP). Il a été conçu pour permettre aux opérateurs de provisionner, surveiller, diagnostiquer et maintenir à distance des équipements client à partir d’une plateforme de gestion centralisée. Dans les déploiements réels, le TR-069 est utilisé depuis longtemps pour gérer des passerelles large bande, routeurs domestiques, ONT, modems, décodeurs TV, équipements VoIP et autres terminaux connectés, sans intervention technique sur site.
La valeur du TR-069 ne se limite pas à l’accès à distance. Son véritable atout réside dans le cadre opérationnel structuré qu’il offre pour la gestion du cycle de vie des appareils. Plutôt que de traiter chaque équipement terrain comme un produit isolé, les opérateurs peuvent intégrer des milliers, voire des millions d’appareils dans un modèle de gestion commun. Cela garantit une intégration plus homogène, une activation plus rapide des services, une gestion maîtrisée des micrologiciels, des diagnostics améliorés et des processus de support plus efficaces sur des réseaux étendus.
Comprendre le TR-069
Signification du TR-069
Le TR-069 définit la communication entre un appareil géré et un serveur d’autoconfiguration, généralement appelé ACS. L’appareil est souvent désigné sous le terme de CPE (customer-premises equipment), soit équipement chez l’abonné. Dans ce modèle, l’appareil et l’ACS échangent des messages de gestion afin que le serveur puisse connaître l’état de l’équipement, appliquer des configurations, déclencher des téléchargements, lancer des diagnostics et recevoir des notifications d’événements de manière normalisée.
Grâce à cette structure, le TR-069 est devenu l’un des cadres de gestion à distance les plus importants dans l’accès large bande et l’exploitation des équipements gérés. Il a aidé les opérateurs à réduire les efforts de provisionnement manuel tout en améliorant la cohérence sur des parcs d’appareils variés. Pour les équipes techniques, il a également établi une frontière plus claire entre le matériel terrain et le contrôle opérationnel centralisé.
Pourquoi le TR-069 a été largement adopté
Le TR-069 a connu un large succès car les environnements de large bande et de services gérés avaient besoin d’une méthode pratique pour exploiter un nombre croissant d’équipements à distance. À mesure que les réseaux se développaient, la configuration manuelle est devenue inefficace, sujette aux erreurs et coûteuse. Un protocole de gestion commun a facilité l’activation des services, le déploiement de paramètres, la collecte de diagnostics et le support client à grande échelle.
Autre raison de sa longévité : l’interopérabilité. Des appareils de différents constructeurs peuvent exposer des objets de gestion normalisés et communiquer avec un ACS dans un format défini. Même si des extensions spécifiques aux fournisseurs existent toujours, le socle du protocole a donné aux opérateurs un langage opérationnel partagé pour le contrôle à distance des équipements. Cette interopérabilité explique pourquoi le TR-069 est encore présent dans de nombreux déploiements aujourd’hui.
Le TR-069 permet la gestion centralisée à distance des équipements large bande et d’accès grâce à une relation structurée entre l’ACS et le matériel terrain.
Fonctionnement du TR-069
La relation entre ACS et CPE
Au cœur du TR-069 se trouve la relation entre l’ACS et l’appareil géré. L’ACS est la plateforme serveur centralisée qui stocke les politiques, la logique de configuration, les enregistrements d’équipements, les flux opérationnels et les paramètres de service. La CPE est le terminal géré : passerelle résidentielle, modem, routeur ou terminal de réseau optique installé chez l’abonné.
Dans un flux typique, l’appareil initie la communication vers l’ACS et établit une session de gestion. Pendant cette session, l’équipement peut transmettre des informations d’identification, des détails logiciels, des valeurs de paramètres et des états d’événements. L’ACS peut alors répondre par des instructions : lecture ou écriture de paramètres, planification d’actions, déclenchement de téléchargements ou demande d’opérations de diagnostic. Cet échange contrôlé transforme le TR-069 d’un simple outil de surveillance en un protocole complet de gestion du cycle de vie.
Sessions, événements et contact initié par l’appareil
L’un des choix de conception majeurs du TR-069 est que l’appareil est généralement à l’initiative de la connexion vers l’ACS. Cela s’avère utile lorsque l’équipement se trouve derrière un NAT, dans un environnement domestique ou sur un réseau d’accès géré où l’accessibilité entrante est limitée. Une fois la session active, l’ACS peut exécuter des tâches de gestion dans le cadre de cet échange.
Le TR-069 repose également sur une logique pilotée par événements. Les appareils peuvent envoyer des messages Inform pour signaler des événements importants : premier démarrage, contact périodique, modification de configuration, fin de transfert ou achèvement d’un diagnostic. Cela rend le protocole bien plus opérationnel qu’une simple poussée unidirectionnelle de paramètres. L’ACS ne se contente pas d’envoyer des instructions : il sait ce qui s’est passé sur l’appareil et à quel moment.
Dans de nombreux déploiements, ce modèle événementiel aide les équipes de support à savoir si un appareil vient de se connecter, a terminé une mise à jour logicielle, a exécuté un test de dépannage ou a modifié un paramètre surveillé. Cette visibilité temporelle explique pourquoi le TR-069 est étroitement lié aux opérations large bande à grande échelle.
Messagerie SOAP et transport
Le TR-069 utilise des appels de procédure à distance basés sur SOAP transportés sur HTTP. Les déploiements sécurisés peuvent employer HTTPS avec TLS. Cette pile protocolique reflète l’époque où le TR-069 a mûri, mais elle explique aussi pourquoi le système est très structuré. Commandes, réponses, événements et erreurs s’échangent dans des formats définis, et non via des scripts ad hoc ou des interfaces distantes propriétaires.
Même si SOAP peut sembler lourd par rapport à des API plus modernes, il a apporté prévisibilité et extensibilité à des environnements opérationnels qui exigeaient des comportements procéduraux clairs. Cette prévisibilité reste essentielle sur des réseaux existants où la fiabilité, les processus répétables et la compatibilité multi-fournisseurs l’emportent sur l’adoption de la dernière interface de gestion à la mode.
Le TR-069 s’appréhende mieux comme un cadre de contrôle opérationnel pour les équipements à distance, et non seulement comme un protocole de lecture d’états. Sa véritable force réside dans la gestion coordonnée du cycle de vie des appareils à grande échelle.

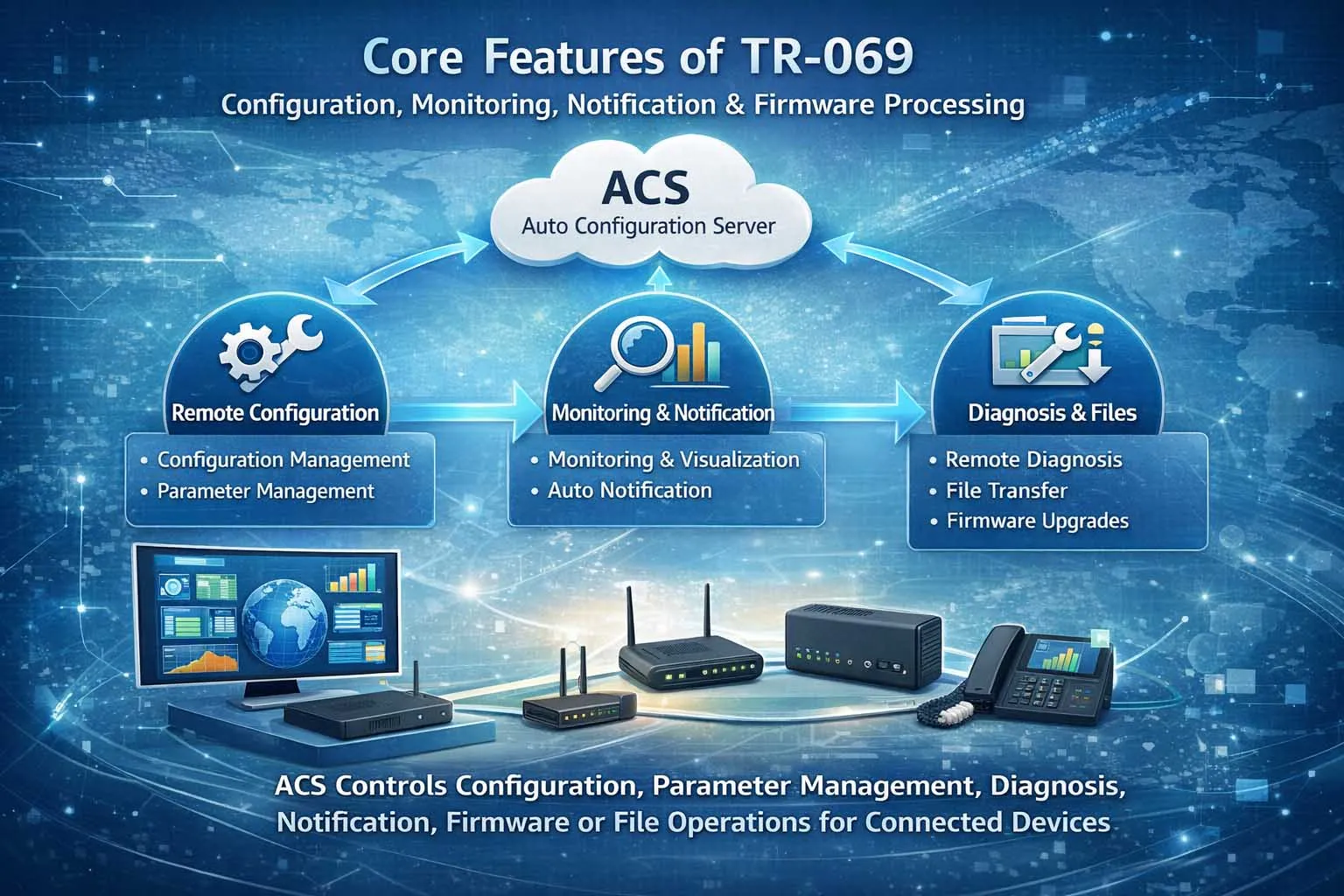

Fonctionnalités clés du TR-069
Provisionnement à distance et gestion des configurations
La fonction la plus connue du TR-069 est le provisionnement à distance. Un opérateur peut utiliser un ACS pour attribuer des paramètres de service, mettre à jour des réglages, configurer le comportement WAN, définir des valeurs de service vocal, ajuster les paramètres Wi-Fi ou modifier des options spécifiques à l’appareil sans envoyer de technicien sur site. Cela est particulièrement précieux quand un réseau comporte un vaste parc d’équipements client répartis sur de nombreuses régions.
La gestion des configurations via TR-069 est importante non seulement pour le déploiement initial, mais aussi pour la cohérence continue du service. Les opérateurs peuvent standardiser des modèles, appliquer des modifications de manière séquentielle et maîtrisée, et réduire les erreurs liées à la configuration locale manuelle. Dans une activité de large bande gérée, cette cohérence opérationnelle influe directement sur la vitesse d’activation, la qualité du support et l’expérience abonné.
Surveillance, notifications et visibilité opérationnelle
Le TR-069 assure également la surveillance des appareils et la visibilité sur leur état. Un équipement géré peut exposer des paramètres décrivant la version logicielle, l’état des interfaces réseau, les indicateurs de performance, le statut de connexion, la configuration du service et bien d’autres détails opérationnels. L’ACS peut lire ces valeurs pour connaître l’état actuel de l’appareil et du service.
Au-delà de la récupération de paramètres par interrogation, le TR-069 inclut des mécanismes de notification et de remontée d’événements. Les appareils informent activement l’ACS lorsque des changements importants se produisent, ce qui réduit le délai entre un événement opérationnel et une réponse de gestion. Cela est utile dans des environnements de support où savoir qu’un redémarrage, une modification de paramètre ou une fin de diagnostic a eu lieu est aussi important que connaître la configuration actuelle.
Diagnostics, transfert de fichiers et gestion des micrologiciels
Un autre volet majeur concerne la maintenance à distance. Le TR-069 prend en charge des fonctions de diagnostic et peut coordonner des opérations telles que des tests, la notification de fin d’exécution et la récupération de résultats. Cela permet aux opérateurs de résoudre des problèmes de service depuis une plateforme centralisée, sans dépendre entièrement d’interventions sur site.
Le protocole gère également des flux de transfert de fichiers maîtrisés, notamment des téléchargements et des rapports de fin de transfert. Dans la pratique, cette capacité est souvent associée aux mises à jour de micrologiciels, à la livraison de fichiers de configuration ou à d’autres tâches de diffusion de contenu contrôlée. Le TR-069 devient ainsi particulièrement utile pour la maintenance du cycle de vie : il permet à un opérateur d’améliorer, corriger ou normaliser le comportement d’un appareil après son installation, plutôt que de considérer le déploiement comme une opération unique.
Bien utilisé, le gestion de micrologiciels et de fichiers via TR-069 prend en charge des mises à jour planifiées, des stratégies de déploiement progressif et des processus de récupération après panne. C’est l’une des raisons pour lesquelles le protocole reste opérationnellement significatif dans des environnements à parc étendu, même lorsque les architectures réseau évoluent.
Le TR-069 prend en charge le provisionnement, la gestion de paramètres, les diagnostics, les notifications et les opérations contrôlées de micrologiciels ou de fichiers via l’ACS.
Architecture réseau du TR-069
Composants architecturaux principaux
Un déploiement TR-069 comporte généralement quatre couches pratiques : l’appareil terrain, le réseau d’accès, la plateforme ACS et les systèmes back-office de l’opérateur. L’appareil terrain est la CPE que l’opérateur souhaite gérer. Le réseau d’accès assure la connectivité IP entre l’équipement et l’environnement de gestion. L’ACS gère les sessions protocolaires et la logique de gestion. Les systèmes back-office peuvent inclure des OSS, BSS, des bases de données d’inventaire, des plateformes analytiques, des outils de support client et des moteurs de provisionnement qui interagissent avec l’ACS.
Cette architecture en couches est importante car le TR-069 fonctionne rarement isolément. Dans des environnements opérationnels réels, l’ACS s’insère souvent dans un écosystème plus large de gestion des services. Il peut recevoir des politiques depuis des systèmes de provisionnement, exposer l’état des appareils à des plateformes de support, coordonner avec des dépôts de micrologiciels et alimenter des outils de reporting en données opérationnelles. Ce contexte plus large explique pourquoi le TR-069 doit être vu comme un composant d’architecture de gestion, et non comme une simple fonction protocolaire autonome.
Modèles de données et paramètres gérés
Le TR-069 repose fortement sur des modèles de données, car l’ACS a besoin d’une structure pour savoir ce qu’un appareil peut exposer et quels paramètres peuvent être lus ou modifiés. Des modèles du Broadband Forum comme le TR-181 sont particulièrement importants à cet égard : ils décrivent les informations appareil, les interfaces, les diagnostics, les éléments logiciels et micrologiciels, le comportement de routage et bien d’autres fonctions gérables dans une structure normalisée.
Concrètement, cela signifie que l’ACS peut travailler avec des objets et paramètres nommés, au lieu de n’utiliser que des commandes personnalisées et uniques à chaque fournisseur. Les modèles de données standard améliorent l’interopérabilité, tandis que les extensions constructeur permettent un contrôle plus fin de fonctions spécialisées. L’équilibre entre objets standard et extensions propriétaires est l’une des caractéristiques des déploiements TR-069 matures.
Pour les opérateurs, la couche modèle de données rend possible l’automatisation à grande échelle. L’ACS n’est pas simplement connecté à un appareil : il comprend sa structure gérable. Cette compréhension permet une logique de provisionnement répétable sur différentes familles d’équipements.
Demandes de connexion et accessibilité à distance
Même si l’appareil initie généralement les sessions, le TR-069 inclut des mécanismes permettant à l’ACS de demander un nouveau contact à l’équipement. On parle couramment de demande de connexion. Sur le plan opérationnel, cela permet à l’ACS de demander à l’appareil d’établir une nouvelle session de gestion pour exécuter des actions en attente, sans attendre la prochaine fenêtre de contact périodique.
Cette conception est utile car de nombreux équipements gérés se trouvent derrière des passerelles domestiques, des politiques de bordure large bande ou des conditions d’adressage qui compliquent la gestion entrante directe. Le TR-069 contourne ce défi en conservant à l’appareil la responsabilité d’initier la session de gestion, tout en permettant à l’ACS d’influencer le moment où cette session a lieu. Cela rend le protocole adapté aux environnements grand public et large bande à grande échelle, où une exposition directe des appareils serait indésirable ou impossible.
L’architecture du TR-069 est l’une de ses plus grandes forces : l’appareil reste gérable à distance même quand il n’est pas directement accessible comme un serveur traditionnel sur le réseau ouvert.
Avantages du TR-069 dans les opérations réelles
Réduction des coûts de service sur site et activation plus rapide
L’un des avantages les plus évidents du TR-069 est la réduction du besoin d’opérations manuelles sur site. Les appareils peuvent être provisionnés à distance, les paramètres de service corrigés de manière centralisée et des modifications courantes déployées sans envoyer de personnel à chaque emplacement. Pour les fournisseurs d’accès et opérateurs de services gérés, cela a un impact direct sur les coûts opérationnels.
Cela raccourcit également le délai d’activation du service. Un appareil nouvellement déployé peut contacter l’ACS, s’identifier, recevoir les paramètres adaptés et entrer en service avec moins d’intervention manuelle. Dans des environnements à fort volume, cette automatisation améliore significativement l’efficacité du déploiement et réduit les risques de configurations incohérentes entre sites ou abonnés.
Support amélioré et meilleur contrôle du cycle de vie
Le TR-069 améliore la qualité du support en offrant aux équipes opérationnelles une meilleure visibilité sur l’état des appareils, leur version logicielle, leur configuration et leurs événements récents. Les ingénieurs de support ne dépendent plus uniquement des descriptions du problème par le client. Ils peuvent inspecter des données, vérifier des réglages et, dans bien des cas, déclencher des diagnostics ou des corrections depuis l’ACS.
Il renforce aussi le contrôle du cycle de vie. Les opérateurs peuvent planifier des stratégies de micrologiciels, maintenir un comportement normalisé des appareils, gérer les dérives de configuration et coordonner l’évolution des services dans le temps. Plutôt que de considérer chaque terminal installé comme figé après déploiement, le TR-069 permet de traiter l’ensemble du parc comme un actif opérationnel géré activement.

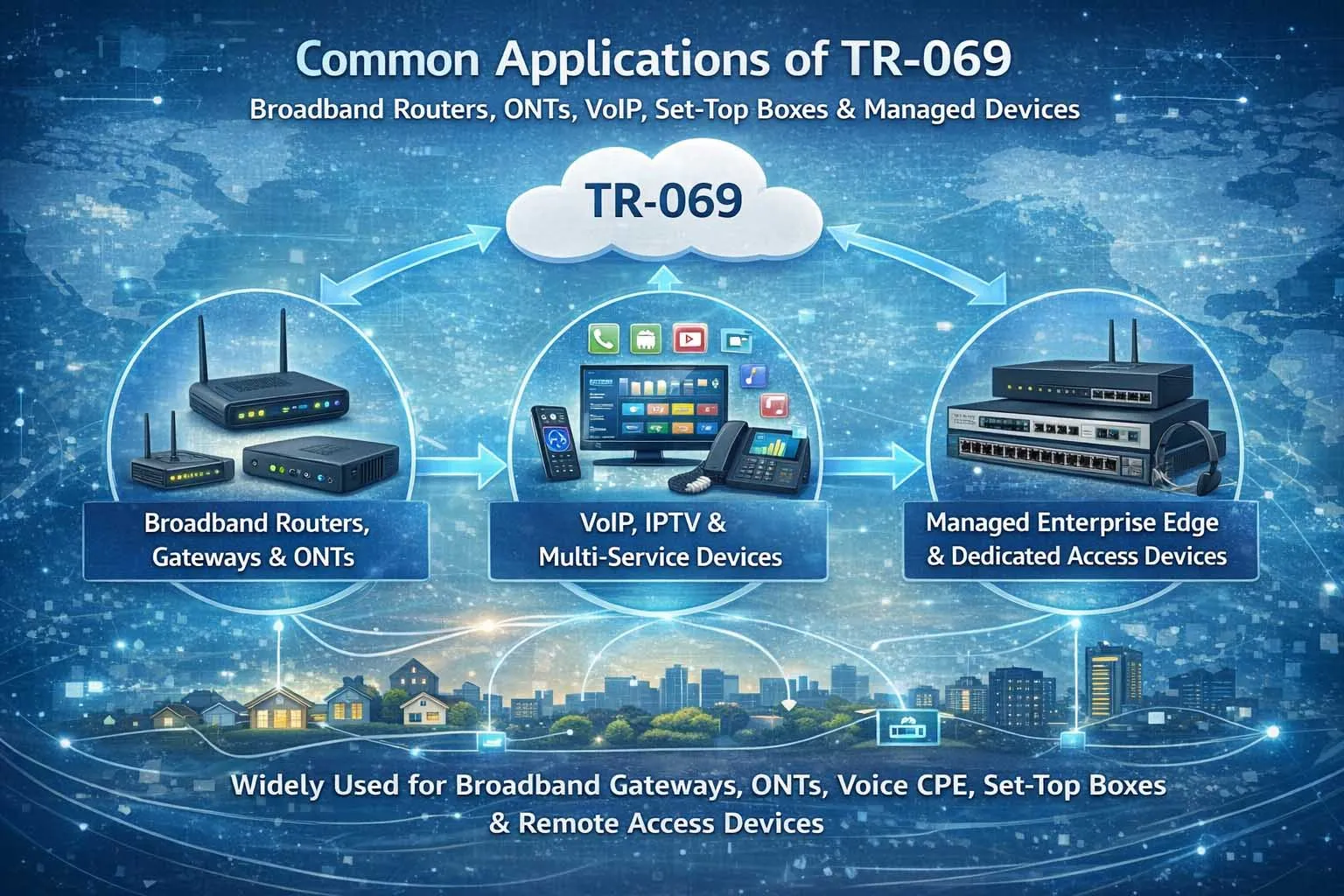

Applications courantes du TR-069
Routeurs large bande, passerelles et ONT
L’application la plus répandue du TR-069 est la gestion à distance des équipements abonnés large bande. Passerelles domestiques, passerelles DSL ou câble, ONT fibre, routeurs Wi-Fi et dispositifs d’accès intégrés peuvent tous être gérés via un ACS avec des flux compatibles TR-069. Dans ces scénarios, le protocole aide les opérateurs à intégrer les appareils, appliquer des paramètres de service, collecter des diagnostics et maintenir la cohérence logicielle sur de grandes populations d’utilisateurs.
C’est l’environnement classique dans lequel le TR-069 s’est imposé. L’appareil est installé chez l’abonné, mais le contrôle opérationnel reste centralisé. Cette combinaison est l’une des forces pratiques définissant le protocole.
VoIP, IPTV et équipements client multiservices
Le TR-069 est également utilisé lorsque l’appareil géré assure plus que le simple accès Internet. Passerelles VoIP, décodeurs TV, passerelles résidentielles avec fonction vocale et CPE multiservices intégrés bénéficient tous du provisionnement et de la surveillance à distance. Dans ces cas, l’ACS peut coordonner plusieurs couches de service sur un seul appareil : connectivité WAN, comportement Wi-Fi, paramètres vocaux et diagnostics spécifiques au service.
Cette capacité multiservice est opérationnellement essentielle car elle permet aux opérateurs de traiter l’équipement abonné comme une plateforme de service, et non seulement comme un point de terminaison de transport. Plus les services dépendent de l’appareil, plus la gestion à distance structurée gagne en valeur.
Équipements de bordure entreprise et dispositifs d’accès spécialisés
Même si le TR-069 est surtout associé à la large bande résidentielle, il apparaît aussi sur des équipements de bordure entreprise gérés, des passerelles d’accès succursales et des appliances réseau spécialisées fournies par les opérateurs. Tout environnement bénéficiant d’un provisionnement centralisé, d’un contrôle logiciel et de diagnostics à distance peut potentiellement utiliser les mêmes principes de gestion, notamment quand l’appareil est exploité par l’opérateur et déployé en volume.
Dans ces cas d’usage, l’avantage principal n’est pas l’échelle grand public, mais l’uniformité opérationnelle. Un fournisseur ou une organisation de services gérés peut maintenir un comportement de service cohérent sur de nombreux terminaux distants tout en limitant les interventions locales.
Le TR-069 est largement appliqué aux passerelles large bande, ONT, CPE à fonction vocale, décodeurs TV et autres dispositifs d’accès gérés à distance.
TR-069 et gestion moderne des appareils
Pourquoi le TR-069 est toujours présent dans les réseaux actuels
Le TR-069 reste pertinent car la réalité des réseaux évolue plus lentement que le marketing produit. D’importants parcs d’appareils prennent toujours en charge le CWMP, les processus opérationnels des opérateurs sont construits autour de la logique ACS depuis des années, et nombre d’environnements terrain privilégient des méthodes éprouvées plutôt que des changements disruptifs. Par conséquent, le TR-069 continue d’être présent dans les réseaux large bande et équipements gérés, même lorsque de nouvelles approches de gestion sont introduites.
Sa valeur persistante vient d’outils matures, d’une familiarité opérationnelle et de l’ampleur des déploiements existants. Dans nombre d’organisations, la question n’est pas de savoir si le TR-069 existe, mais comment le maintenir, l’optimiser ou en évoluer progressivement sans perturber les services actifs.
Son intégration dans les stratégies de transition
Dans les projets de modernisation, le TR-069 fait souvent partie d’une architecture de transition plutôt que d’un point final. Les opérateurs peuvent conserver le TR-069 pour les parcs existants tout en évaluant de nouveaux cadres de gestion pour les plateformes futures. Cette approche par étapes réduit les risques de migration, car elle évite de contraindre toutes les familles d’appareils à adopter un nouveau modèle opérationnel en même temps.
C’est pourquoi la compréhension du TR-069 reste importante. Même si la direction à long terme tend vers des normes plus récentes et des approches de gestion cloud-native, les équipes doivent toujours concevoir en fonction des déploiements actuels. Un plan de migration réaliste commence par une solide connaissance du cadre de gestion installé, qui reste le TR-069 dans nombre d’environnements large bande.
Le TR-069 n’est pas seulement un sujet hérité. C’est souvent le point de départ pour comprendre comment la gestion à distance d’équipements à grande échelle a évolué et comment nombre de réseaux actifs fonctionnent encore aujourd’hui.
Conclusion
Pourquoi le TR-069 compte
Le TR-069 est un cadre de gestion à distance des équipements qui permet à un ACS de provisionner, surveiller, diagnostiquer et maintenir des CPE via des sessions CWMP structurées. Son importance opérationnelle vient de sa capacité à normaliser la gestion du cycle de vie sur des parcs étendus et variés d’équipements large bande et d’accès.
Pour les fournisseurs de services, intégrateurs systèmes et équipes d’exploitation réseau, le TR-069 reste essentiel car il relie le matériel terrain distant au contrôle opérationnel centralisé. Que l’objectif soit une activation plus rapide, une meilleure gestion des micrologiciels, des diagnostics améliorés ou une réduction des coûts de support, le TR-069 a joué un rôle majeur pour rendre pratiques et gérables les opérations à distance d’équipements à grande échelle.
FAQ
Le TR-069 est-il identique au CWMP ?
Le TR-069 est le rapport technique du Broadband Forum, tandis que le CWMP est le nom officiel du protocole défini par cette spécification. Dans le langage technique courant, les deux termes sont souvent utilisés de manière quasi interchangeable, car le TR-069 est le document qui définit le Protocole de gestion WAN des CPE.
Dans les discussions pratiques, dire qu’un appareil prend en charge le TR-069 signifie généralement qu’il supporte la gestion à distance basée sur CWMP avec un ACS. La distinction est surtout formelle, pas opérationnelle.
Quels appareils sont généralement gérés avec le TR-069 ?
Parmi les exemples courants : routeurs large bande, passerelles domestiques, terminaux de réseau optique, passerelles DSL ou câble, dispositifs Wi-Fi intégrés, décodeurs TV et équipements client compatibles VoIP. Le protocole est particulièrement répandu lorsqu’un opérateur déploie et gère un grand nombre de terminaux sur le terrain.
Il peut également apparaître sur des équipements de bordure entreprise gérés ou des dispositifs d’accès spécialisés où le provisionnement et les diagnostics centralisés sont importants. Le critère décisif n’est pas seulement la catégorie d’appareil, mais le besoin pour l’opérateur d’un contrôle structuré du cycle de vie à distance.
Le TR-069 se contente-t-il de configurer les appareils, ou permet-il aussi de les surveiller ?
Le TR-069 offre bien plus que la configuration initiale. Il permet de lire des valeurs de paramètres, collecter des informations d’état, recevoir des notifications d’événements, déclencher des diagnostics et coordonner des transferts de micrologiciels ou de fichiers. En ce sens, il combine provisionnement et maintenance opérationnelle dans un seul cadre de gestion.
Cette portée élargie explique pourquoi le TR-069 est devenu aussi précieux dans les environnements opérateurs. Il aide non seulement à mettre en service les appareils avec les bons réglages, mais aussi à les maintenir en fonctionnement et à résoudre des problèmes au fil du temps.
Pourquoi l’ACS est-il essentiel dans un déploiement TR-069 ?
L’ACS est le point de contrôle qui stocke la logique de gestion, les enregistrements d’appareils, les règles de politique et les flux de provisionnement. Sans ACS, le protocole n’offre pas sa véritable valeur opérationnelle, car l’appareil n’aurait aucune plateforme centralisée vers laquelle rapporter des données ou recevoir des instructions.
Dans des déploiements étendus, l’ACS devient le cerveau opérationnel du parc d’équipements distants. Il relie le comportement des appareils aux systèmes back-office, aux processus de support et aux flux d’activation de services.
Le TR-069 reste-t-il pertinent si des normes plus récentes existent ?
Oui. Nombreux réseaux actifs dépendent toujours du TR-069 en raison de parcs d’appareils étendus, de processus opérationnels matures et de la difficulté pratique d’une migration immédiate. Même lorsque de nouveaux cadres sont évalués, le TR-069 reste souvent partie intégrante de l’environnement opérationnel réel pendant des années.
C’est pourquoi ingénieurs et opérateurs doivent encore le maîtriser. Dans bien des cas, une modernisation réussie passe par la compréhension du fonctionnement de la gestion d’appareils basée sur TR-069 avant de planifier l’étape suivante.
