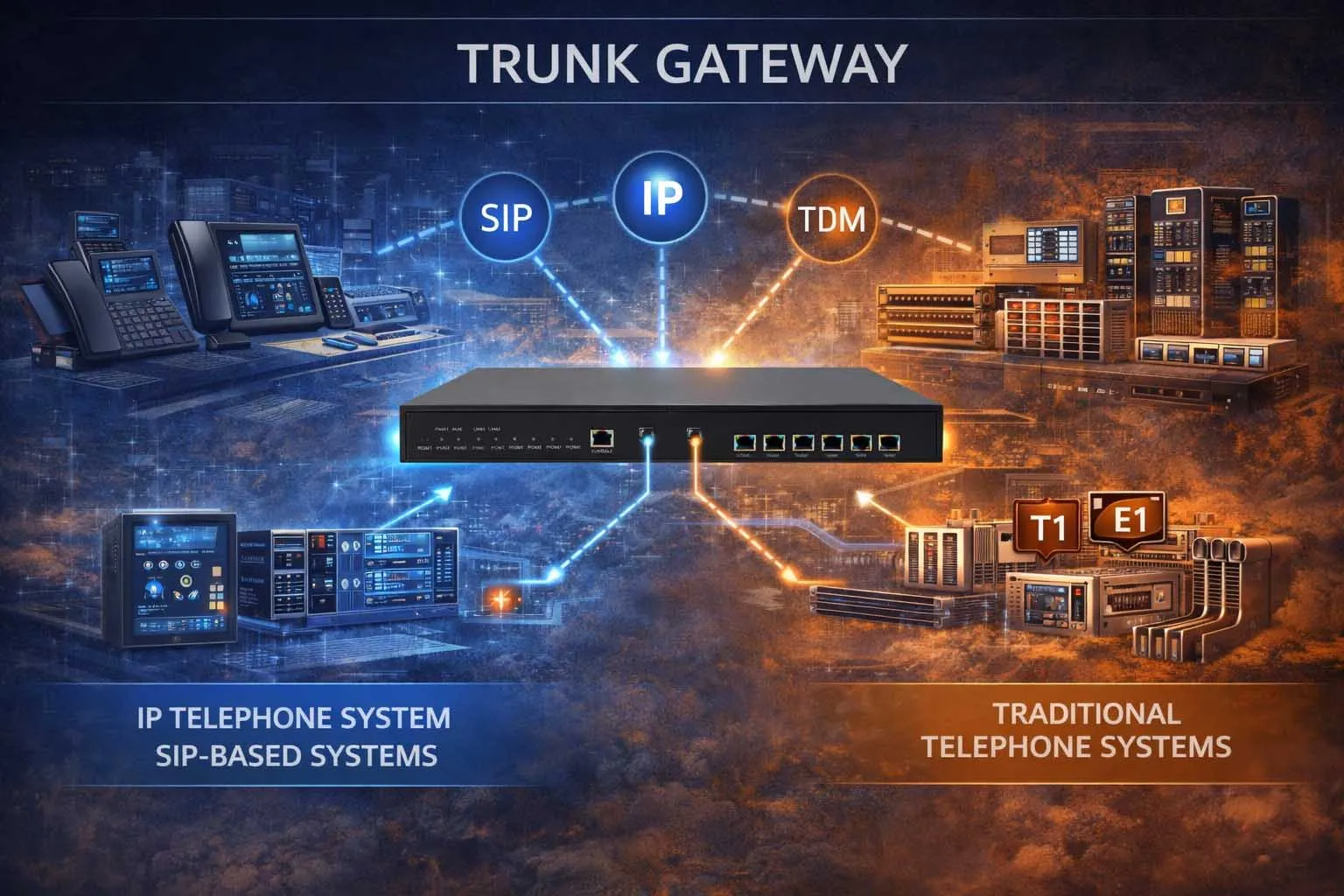

Une passerelle trunk (ou passerelle de jonction) est une passerelle vocale conçue pour interconnecter des réseaux téléphoniques côté trunk et des plateformes de contrôle d'appels utilisant différentes interfaces, méthodes de signalisation ou technologies de transport. Dans la plupart des déploiements pratiques, elle se place entre un environnement vocal IP et un environnement trunk hérité ou côté opérateur, permettant aux appels de circuler entre des systèmes basés sur SIP et des services TDM comme T1, E1 ou RNIS PRI. Contrairement aux passerelles qui desservent des terminaux analogiques individuels, une passerelle trunk dessert généralement des trunks côté ligne ou côté réseau qui acheminent plusieurs appels simultanés.
C'est pourquoi les passerelles trunk sont courantes dans les projets de migration et les environnements téléphoniques mixtes. Une entreprise peut encore posséder un PABX avec des interfaces numériques trunk, tandis que le fournisseur de services offre une trunk SIP. Un opérateur peut encore devoir terminer des trunks TDM tout en évoluant vers l'interconnexion IP. Une agence peut avoir une connectivité PRI héritée qui doit être intégrée dans une architecture vocale IP centralisée. Dans tous ces cas, la passerelle trunk agit comme le point d'interfonctionnement qui maintient le flux d'appels à travers les frontières technologiques.
Comprendre la passerelle trunk
Définition d'une passerelle trunk
Une passerelle trunk est un dispositif de communication qui relie des interfaces trunk utilisées pour l'accès téléphonique multi-appels à des systèmes vocaux IP, des trunks numériques d'opérateur ou d'autres réseaux vocaux. Elle est généralement déployée lorsqu'un côté de la connexion utilise la signalisation vocale et les médias en mode paquet, tandis que l'autre côté utilise des trames, des codages de ligne et une signalisation orientée circuit de la téléphonie numérique traditionnelle. La passerelle est chargée d'interpréter ces différents environnements et de les faire fonctionner ensemble comme un seul chemin d'appel.
En termes plus simples, une passerelle trunk ne sert pas principalement à connecter un seul téléphone analogique, un télécopieur ou un interphone. Il s'agit de connecter tout un ensemble de capacité d'appels. Cet ensemble peut provenir d'une trunk SIP, d'une trunk d'interconnexion PABX ou d'une interface numérique d'opérateur telle que T1, E1 ou PRI. Comme les liaisons trunk transportent plusieurs appels simultanés, une passerelle trunk est généralement conçue pour une densité d'appels plus élevée, un contrôle de signalisation plus fort et des fonctions de routage plus structurées qu'une passerelle terminale basique.
Pourquoi ce terme est important
Le terme est important car « passerelle » est large. Certaines passerelles sont des passerelles analogiques qui fournissent des interfaces FXS ou FXO. D'autres sont des passerelles média axées sur la conversion vocale. D'autres encore sont des contrôleurs de session avec des fonctions de politique et de sécurité. Une passerelle trunk a un sens plus restreint. Elle désigne normalement la classe de passerelle utilisée pour interconnecter des services côté trunk, en particulier les trunks numériques et les plateformes vocales d'entreprise ou d'opérateur basées sur SIP.
Cette distinction devient utile lors de la planification des migrations. Une organisation qui remplace des lignes analogiques peut avoir besoin d'une passerelle analogique. Une organisation qui remplace des circuits PRI ou E1 peut avoir besoin d'une passerelle trunk. Un fournisseur de services qui protège les bords de trunk SIP contre l'exposition de la topologie et les attaques de signalisation peut avoir besoin d'un SBC. Dans de nombreux déploiements réels, ces rôles peuvent se chevaucher dans un même châssis, mais l'intention technique diffère toujours.
Vue ainsi, une passerelle trunk est mieux comprise comme le pont entre la trunking héritée et la trunking IP, ou entre une technologie trunk et une autre, plutôt que comme un accessoire vocal générique.
Les passerelles trunk sont typiquement utilisées pour interconnecter des systèmes vocaux SIP avec des interfaces trunk numériques comme T1, E1 et PRI.
Comment fonctionne une passerelle trunk
Interfonctionnement de la signalisation d'appel et des médias
Une passerelle trunk fonctionne en recevant la signalisation d'appel d'un côté, en la mappant au modèle de signalisation utilisé de l'autre côté, puis en établissant le chemin média pour que la voix passe correctement entre les réseaux. Dans un exemple courant, le côté IP utilise SIP pour l'établissement d'appel et RTP pour le transport des médias, tandis que le côté trunk utilise RNIS PRI sur T1 ou E1. La passerelle interprète la signalisation entrante, alloue les ressources d'appel, négocie les codecs ou l'utilisation des canaux si nécessaire, et connecte le flux média au canal trunk correct.
Cela signifie que la passerelle effectue plus qu'un simple transfert. Elle peut traduire les formats de numérotation, mapper les codes cause, normaliser les informations de l'appelant et de l'appelé, aligner les plans de numérotation et gérer les différences entre la logique d'appel IP et les attentes des trunks hérités. Sans cette couche d'interfonctionnement, une plateforme de contrôle d'appel SIP et un service trunk hérité peuvent ne pas se comprendre suffisamment pour acheminer les appels de manière fiable.
Terminaison de trunk et allocation des ressources
Côté trunk, la passerelle termine l'interface trunk physique ou logique. Cela peut impliquer des ressources T1, E1, PRI ou d'autres ressources trunk numériques, selon la plateforme et la région. Côté IP, la passerelle s'enregistre ou s'interconnecte avec un serveur SIP, un IPBX, un softswitch ou une plateforme de fournisseur de services. Lorsqu'un appel arrive, le dispositif sélectionne un créneau horaire ou une ressource média disponible, applique la logique de routage et connecte la session au réseau de destination.
Les ressources DSP jouent souvent un rôle clé dans ce processus. Selon les besoins du déploiement, la passerelle peut fournir la paquetisation, la dépaquetisation, le contrôle d'écho, la gestion des tonalités, la conversion DTMF, le transcodage et le support télécopie/modem. Même lorsque les deux côtés sont capables de voix, leurs attentes peuvent ne pas être identiques, donc la passerelle garantit que la signalisation, l'utilisation des canaux et le comportement des médias restent compatibles à travers l'interconnexion.
En termes opérationnels, la passerelle trunk devient le point de transfert contrôlé entre les domaines téléphoniques anciens et nouveaux. C'est pourquoi elle est si souvent utilisée dans les conceptions de migration progressive plutôt que dans les remplacements en une seule fois.
Une passerelle trunk ne se contente pas de faire transiter les appels. Elle termine un environnement trunk, interprète ses règles de signalisation et de médias, et reconstruit l'appel dans le format attendu par le réseau suivant.

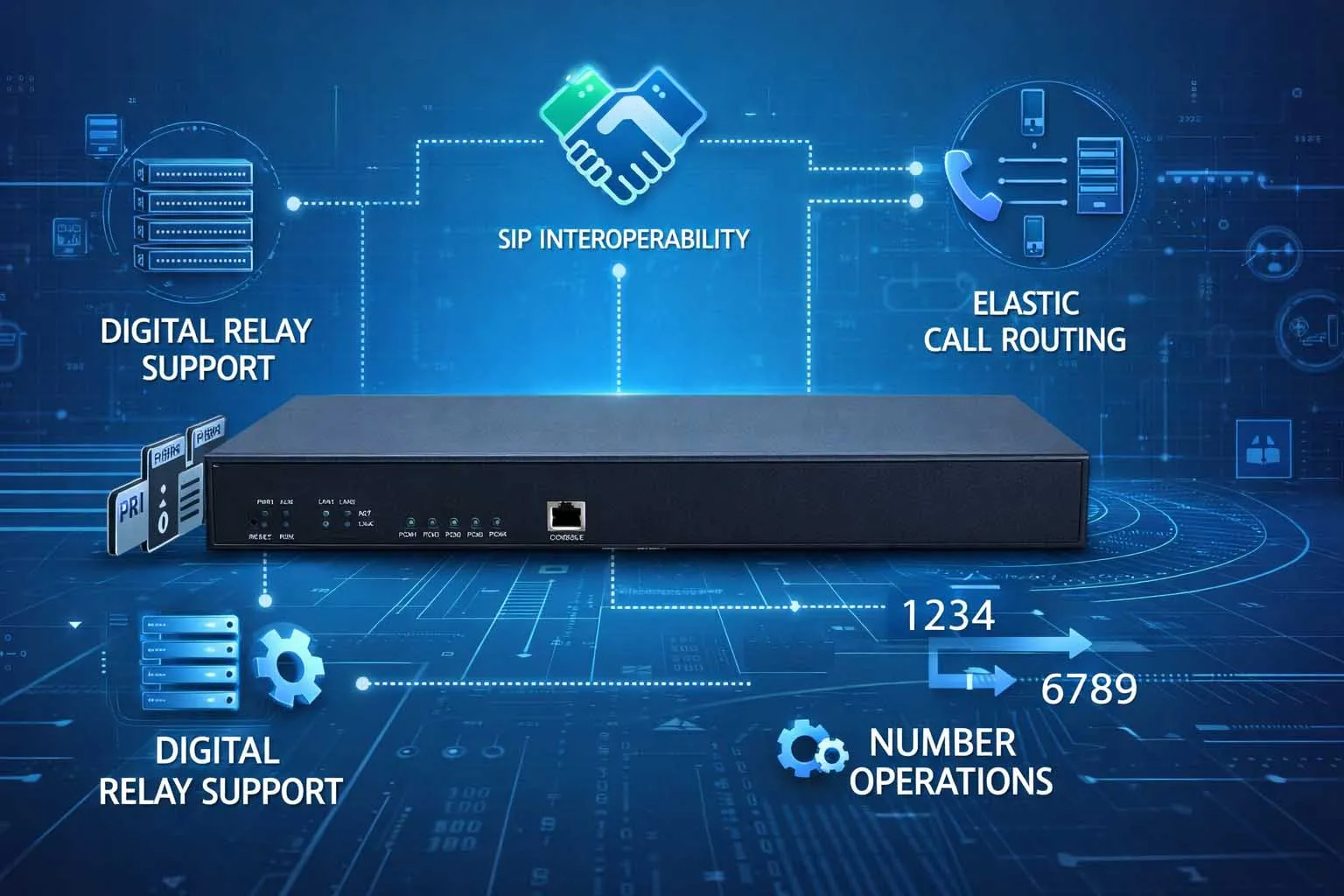

Caractéristiques principales d'une passerelle trunk
Prise en charge des interfaces trunk numériques
L'une des caractéristiques déterminantes d'une passerelle trunk est la prise en charge des interfaces trunk numériques utilisées dans les réseaux vocaux d'entreprise et d'opérateur. Les formes courantes incluent T1, E1 et RNIS PRI, ainsi que des variations régionales dans le tramage, le codage de ligne et le comportement de signalisation. C'est ce qui rend l'appareil utile dans les environnements où la connectivité vocale est encore fournie par des trunks numériques structurés plutôt que par un accès IP natif.
Cette fonctionnalité est particulièrement importante dans les scénarios de migration. Une entreprise peut vouloir déplacer sa plateforme vocale centrale vers SIP tout en continuant à utiliser un service PRI existant pendant une période de transition. Un fournisseur peut avoir besoin de maintenir actifs les handoffs trunk numériques tout en modernisant le reste du réseau. Une passerelle trunk soutient cette continuité en fournissant un point d'interconnexion propre.
Interfonctionnement des protocoles et de la signalisation
Une autre caractéristique clé est l'interfonctionnement des protocoles. La passerelle doit souvent aligner la signalisation SIP du côté IP avec la signalisation RNIS ou autre signalisation trunk du côté TDM. Cela inclut l'établissement d'appel, la libération, l'identification de l'appelant, le mappage des numéros, la logique de redirection, la manipulation des chiffres, la gestion des codes cause et le comportement des services supplémentaires. Dans les projets réels, cela est souvent plus important que le nombre de ports bruts, car de nombreux problèmes d'interconnexion proviennent de décalages de signalisation plutôt que de problèmes de liaison physique.
Un bon support de l'interfonctionnement améliore également l'interopérabilité avec des déploiements multi-fournisseurs. Les entreprises peuvent avoir un fournisseur de PABX, un fournisseur de trunk SIP et une marque de passerelle trunk différente. La valeur de la passerelle réside dans le fait de rendre ces composants suffisamment cohérents pour un service de production.
Routage des appels, traduction de numéros et résilience
Les passerelles trunk incluent généralement une logique de routage qui détermine où les appels entrants et sortants doivent aller. Cela peut impliquer l'analyse des chiffres, des règles de préfixe, des chemins de basculement, une gestion des classes de service, un routage à moindre coût ou une fonction de breakout local. La normalisation des numéros est souvent nécessaire car un côté peut attendre un format E.164 tandis que l'autre attend des plans de numérotation locaux ou des conventions de numérotation orientées PABX.
De nombreuses passerelles trunk prennent également en charge des fonctions de résilience. Dans les déploiements en agence, elles peuvent préserver l'accès PSTN local si le WAN ou le serveur d'appels IP central devient indisponible. Dans les environnements de migration, elles peuvent fournir un repli de la trunk SIP vers les trunks hérités ou l'inverse. Ce rôle de résilience est une raison pour laquelle les passerelles trunk restent précieuses même après qu'une organisation commence à passer à la communication tout IP.
Les fonctionnalités courantes d'une passerelle trunk incluent le support trunk numérique, l'interfonctionnement SIP, la manipulation des numéros et le routage résilient des appels.
Passerelle trunk vs autres types de passerelles
Différence avec une passerelle analogique
Une passerelle analogique est généralement construite pour connecter des terminaux analogiques ou des lignes analogiques, en utilisant des ports FXS ou FXO. Une passerelle trunk, en revanche, est généralement conçue pour des services trunk multicanal plutôt que pour des postes analogiques individuels. L'objectif de conception est différent : les passerelles analogiques mettent l'accent sur la connectivité côté ligne pour les téléphones, les télécopieurs ou l'accès PSTN analogique, tandis que les passerelles trunk mettent l'accent sur l'interconnexion trunk structurée et la capacité multi-appels.
Cette différence compte car elles résolvent des problèmes différents. Si l'objectif est de préserver un groupe de téléphones analogiques hérités, une passerelle analogique est appropriée. Si l'objectif est de préserver ou de convertir une trunk PRI entre un PABX et un service SIP, une passerelle trunk est la catégorie la plus pertinente.
Différence avec une passerelle VoIP générique ou un SBC
Une passerelle VoIP générique est un terme plus large qui peut inclure des passerelles analogiques, des passerelles numériques et des passerelles média hybrides. Une passerelle trunk est souvent un sous-ensemble de cette famille plus large, spécifiquement axé sur l'interconnexion côté trunk. Le terme « passerelle média » se chevauche également, car de nombreuses passerelles trunk effectuent une conversion média et un interfonctionnement de signalisation en même temps. Dans la pratique, les fournisseurs peuvent décrire le même produit comme une passerelle vocale, une passerelle média, une passerelle PRI ou une passerelle trunk selon la façon dont ils le positionnent.
Un SBC est encore différent. Bien que certaines plateformes combinent des fonctions de passerelle et de SBC, le rôle du SBC est plus axé sur la normalisation SIP, la dissimulation de topologie, la politique de sécurité et le contrôle de session aux frontières du réseau. Une passerelle trunk est plus directement associée à l'interfonctionnement TDM-IP ou trunk-trunk, en particulier là où des interfaces trunk numériques physiques restent en service.
La façon la plus simple de comprendre une passerelle trunk est de la voir comme la classe de passerelle construite d'abord pour les trunks, pas d'abord pour les terminaux. Son travail principal est d'interconnecter la capacité d'appels, les domaines de signalisation et les modèles de transport vocal.
Architecture réseau typique
Interconnexion IPBX d'entreprise à trunk d'opérateur
Dans une architecture d'entreprise courante, la passerelle trunk se place entre un IPBX ou une plateforme de communications unifiées et un trunk numérique côté opérateur. Du côté IP, le PABX envoie une signalisation SIP et des médias RTP. Du côté opérateur, le service peut arriver sous forme de PRI sur T1 ou E1. La passerelle traduit entre les deux, permettant à l'entreprise de moderniser le contrôle d'appel tout en conservant le mode d'accès opérateur existant pendant la transition.
Cette architecture est fréquemment utilisée lorsqu'une entreprise souhaite conserver sa numérotation, sa logique PABX et son expérience utilisateur tout en ne modifiant qu'un seul côté du réseau à la fois. Elle est également courante lorsque la modernisation de l'opérateur est en retard sur la modernisation de l'entreprise, ou vice versa.
Architecture PABX hérité vers trunk SIP
Une autre conception courante place la passerelle trunk entre un PABX hérité qui ne comprend que les trunks numériques et un service de trunk SIP moderne d'un ITSP. Dans ce cas, la passerelle présente une interface PRI ou T1/E1 familière au PABX tout en apparaissant comme un pair SIP du côté fournisseur. Le PABX continue de fonctionner comme avant, mais la bordure de service passe dans le domaine IP.
Cette architecture peut prolonger la durée de vie utile de l'équipement PABX installé tout en permettant une migration progressive hors des services d'opérateur traditionnels. Elle est particulièrement intéressante dans les grands sites où un remplacement complet immédiat créerait trop de coûts, de risques opérationnels ou de charge de formation.
Conceptions en agence et multi-sites
Les passerelles trunk sont également courantes dans les architectures vocales distribuées. Une agence peut utiliser un trunk numérique local pour les appels résilients tandis que le contrôle d'appel principal reste centralisé. Dans d'autres cas, un site central peut agréger plusieurs passerelles trunk qui terminent les trunks hérités des anciennes agences et les convertissent en sessions IP pour un routage à travers un cœur vocal moderne.
Ces conceptions mettent en évidence le rôle de la passerelle en tant qu'outil d'interfonctionnement et de continuité. Plutôt que de forcer chaque site à mettre à niveau en même temps, le réseau peut évoluer par couches tout en maintenant un service utilisable sur l'installation existante.

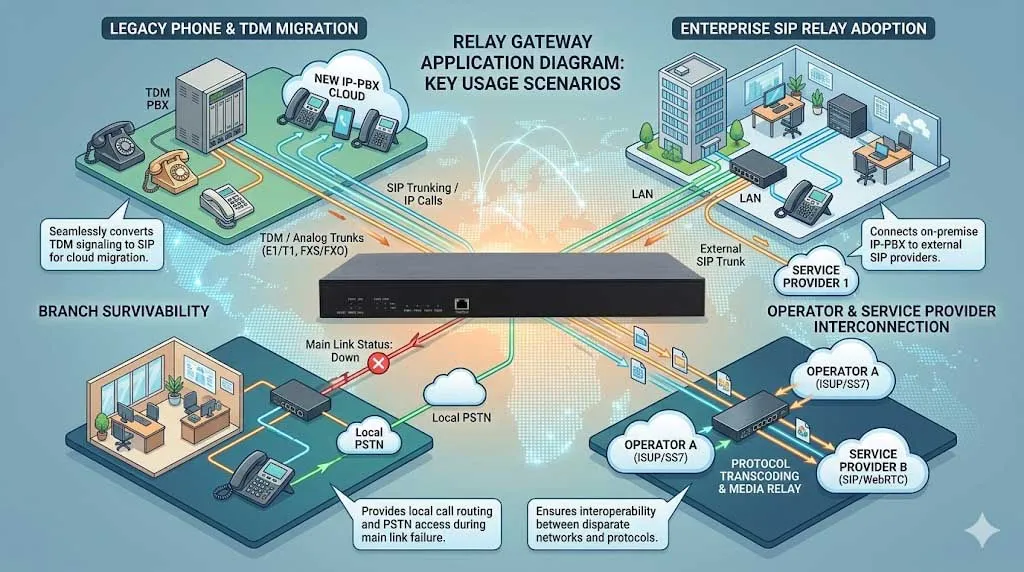

Applications des passerelles trunk
Migration de la téléphonie héritée
L'une des applications les plus importantes des passerelles trunk est la migration de la téléphonie héritée. De nombreuses organisations exploitent encore des PABX, des centres de contact, des systèmes hôteliers, des plateformes téléphoniques de campus ou des systèmes vocaux institutionnels construits autour de trunks numériques. Remplacer tout d'un coup est souvent irréaliste. Une passerelle trunk permet à ces systèmes de rester en place tout en interfonctionnant avec la trunk SIP, les IPBX ou les plateformes vocales connectées au cloud.
Ce rôle de migration est particulièrement précieux dans les secteurs aux cycles de vie d'équipement longs ou aux exigences strictes de continuité opérationnelle, tels que la santé, l'hôtellerie, la fabrication, le transport, le gouvernement et l'éducation.
Adoption de la trunk SIP en entreprise
Les passerelles trunk sont largement utilisées lorsque les entreprises adoptent la trunk SIP mais disposent encore d'équipements orientés trunk hérités sur site. Au lieu de remplacer immédiatement chaque carte d'interface, châssis ou module de commutation, l'organisation peut déployer une passerelle trunk qui fait le pont entre l'ancien et le nouveau. Cela réduit la pression de migration et permet des bascules progressives, des tests et des options de retour arrière.
En termes pratiques, cela peut signifier un risque de projet moindre. L'entreprise peut moderniser l'accès au fournisseur de services tout en préservant le comportement du PABX existant jusqu'à ce que le reste de l'environnement de communication soit prêt à changer.
Interfonctionnement avec les opérateurs et fournisseurs de services
Les fournisseurs de services utilisent également des passerelles trunk là où les réseaux TDM et IP doivent coexister. Cela peut inclure l'interconnexion d'abonnés hérités à des plateformes softswitch plus récentes, l'agrégation de trunks numériques dans des cœurs IP, ou le support de services vocaux hybrides pendant la transformation du réseau. Dans ces déploiements, la passerelle aide à maintenir les méthodes d'accès héritées opérationnelles tout en permettant un transport et un contrôle de service plus larges basés sur IP.
Bien que les grands réseaux d'opérateurs puissent également utiliser des architectures de passerelles média et de softswitch plus spécialisées, l'application sous-jacente est similaire : la passerelle trunk préserve l'interfonctionnement entre les technologies trunk établies et l'infrastructure vocale par paquets moderne.
Les passerelles trunk sont largement utilisées pour la migration des PABX, l'adoption de la trunk SIP, la résilience des agences et les architectures vocales hybrides d'opérateur.
Avantages et valeur opérationnelle
Protection des investissements et migration maîtrisée
La valeur la plus visible d'une passerelle trunk est la protection des investissements. Elle permet à une organisation de continuer à utiliser des PABX fonctionnels, des interfaces trunk numériques et des plans de numérotation existants tout en évoluant progressivement vers des communications basées sur SIP. Cela peut réduire la pression sur le capital et éviter des perturbations inutiles dans des environnements où le système téléphonique soutient encore des opérations essentielles.
La migration maîtrisée est tout aussi importante. Les services vocaux touchent souvent les appels d'urgence, les opérations de réception, les centres d'appels, les postes de répartition et les postes critiques pour l'entreprise. Une passerelle trunk permet de moderniser ces services par phases plutôt que par un remplacement unique et perturbateur.
Interopérabilité et continuité de service
Un autre avantage majeur est l'interopérabilité. Les réseaux vocaux multi-fournisseurs sont courants, et le comportement de signalisation n'est pas toujours parfaitement aligné. Une passerelle trunk fournit une couche de médiation pratique entre des systèmes qui seraient autrement difficiles à connecter directement. C'est souvent la différence entre un environnement hybride fonctionnel et un déploiement raté.
La continuité de service est également un avantage central. En préservant l'accès PSTN, le comportement de repli ou les options de breakout local, les passerelles trunk peuvent aider les organisations à maintenir leur capacité d'appel pendant les pannes WAN, les fenêtres de migration ou les changements côté fournisseur. Cette continuité est particulièrement précieuse dans les environnements où la téléphonie fait toujours partie des opérations quotidiennes et des flux de travail de sécurité.
Les passerelles trunk restent pertinentes car elles permettent aux réseaux vocaux d'évoluer sans forcer chaque PABX, chaque circuit d'opérateur et chaque site à changer le même jour.
Conclusion
Pourquoi les passerelles trunk comptent encore
Une passerelle trunk est un dispositif d'interfonctionnement vocal construit pour connecter des systèmes téléphoniques côté trunk à travers différentes technologies, le plus souvent entre des plateformes vocales IP et des trunks TDM numériques tels que T1, E1 et PRI. Elle gère la traduction de signalisation, l'interfonctionnement des médias, le routage des appels, la normalisation des numéros et la continuité opérationnelle à travers des réseaux qui n'ont jamais été conçus pour parler le même langage nativement.
Son importance vient des besoins réels de migration. Même à l'ère de la trunk SIP et des communications cloud, de nombreuses entreprises, institutions et fournisseurs dépendent encore de services trunk hérités ou d'équipements orientés trunk. Une passerelle trunk leur donne un moyen pratique de moderniser étape par étape tout en maintenant un service stable. Cela en fait l'un des outils les plus utiles dans l'architecture vocale hybride.
FAQ
Une passerelle trunk est-elle la même chose qu'une passerelle VoIP ?
Pas exactement. Une passerelle trunk est généralement un type de passerelle VoIP, mais elle est plus spécifiquement axée sur l'interconnexion côté trunk plutôt que sur les terminaux analogiques individuels. Dans la plupart des cas, elle est utilisée pour connecter des systèmes basés sur SIP à des trunks numériques tels que T1, E1 ou PRI.
La relation est donc chevauchante plutôt qu'identique. « Passerelle VoIP » est plus large, tandis que « passerelle trunk » désigne généralement un rôle d'interfonctionnement plus spécifique au sein de l'architecture téléphonique.
Quelles interfaces sont couramment utilisées sur une passerelle trunk ?
Les interfaces courantes incluent T1, E1 et RNIS PRI du côté trunk, ainsi qu'une connectivité IP basée sur Ethernet pour la signalisation SIP et les médias RTP du côté IP. Certaines plateformes peuvent également supporter des options numériques ou analogiques supplémentaires, mais l'identité typique d'une passerelle trunk est centrée sur les interfaces trunk structurées multicanal.
La combinaison exacte dépend de la région, des pratiques des opérateurs et de l'environnement téléphonique installé. Les déploiements nord-américains mettent souvent l'accent sur T1/PRI, tandis que de nombreuses autres régions mettent l'accent sur E1/PRI.
Pourquoi une organisation utiliserait-elle encore une passerelle trunk aujourd'hui ?
Les organisations utilisent encore des passerelles trunk parce que de nombreux environnements vocaux sont hybrides. Une entreprise peut avoir un PABX fonctionnel qui ne supporte que le PRI. Un fournisseur peut encore livrer ou exiger des handoffs trunk numériques dans une partie du réseau. Une agence peut avoir besoin d'une résilience PSTN locale tandis que le reste de la plateforme vocale est centralisé. Dans ces cas, la passerelle trunk est le pont qui permet la modernisation sans remplacement complet immédiat.
C'est particulièrement courant lorsque la téléphonie soutient les opérations de réception, les appels d'urgence, les systèmes hôteliers, les flux de travail de santé, les centres de contact ou d'autres fonctions métier qui ne peuvent tolérer un risque de transition brusque.
Une passerelle trunk peut-elle aider à la migration vers la trunk SIP ?
Oui. C'est l'une de ses utilisations les plus courantes. Une passerelle trunk peut présenter une interface trunk numérique héritée à un vieux PABX tout en se connectant en amont à un service de trunk SIP. Cela permet à l'entreprise d'adopter la trunk SIP sans remplacer le PABX dès le premier jour.
Elle peut également fonctionner dans l'autre sens dans des environnements de transition, préservant l'accès opérateur hérité ou les ressources trunk numériques locales tandis que le système vocal interne migre vers un contrôle d'appel basé sur SIP.
