La redondance d'alimentation double est un système de protection énergétique qui équipe un appareil, un système ou une installation de deux entrées d'énergie indépendantes, de deux modules d'alimentation ou de deux sources distinctes. Cela permet de maintenir le fonctionnement si l'un des circuits tombe en panne ou devient instable. En termes simples, elle offre à l'équipement une deuxième voie d'alimentation au lieu de dépendre entièrement d'une seule source. Cela réduit les risques d'arrêt causés par une panne d'alimentation, un défaut de câble, une interruption de source ou une opération de maintenance sur l'un des circuits du réseau électrique.

Dans les environnements techniques modernes, l'alimentation continue est étroitement liée à la continuité des services. Un serveur de communication, un contrôleur industriel, un commutateur réseau, une plateforme de diffusion vocale, une passerelle d'interphone, un terminal de surveillance ou un dispositif de communication d'urgence peut fonctionner parfaitement sur tous les autres aspects, mais devenir inutilisable si son unique circuit d'alimentation tombe en panne. La redondance d'alimentation double corrige ce point faible en intégrant une résistance au niveau de l'approvisionnement énergétique, au lieu de laisser l'équipement dépendre d'un seul chemin électrique.

C'est pourquoi la redondance d'alimentation double est largement utilisée dans les systèmes télécoms, les centres de données, l'automatisation industrielle, les infrastructures de transport, les installations énergétiques, les plateformes de sécurité, les hôpitaux et les réseaux de communication à mission critique. Ce n'est pas seulement une caractéristique matérielle : c'est une stratégie de fiabilité qui permet aux équipements de rester en fonctionnement pendant les pannes, les maintenances planifiées et certaines conditions de fonctionnement anormales.

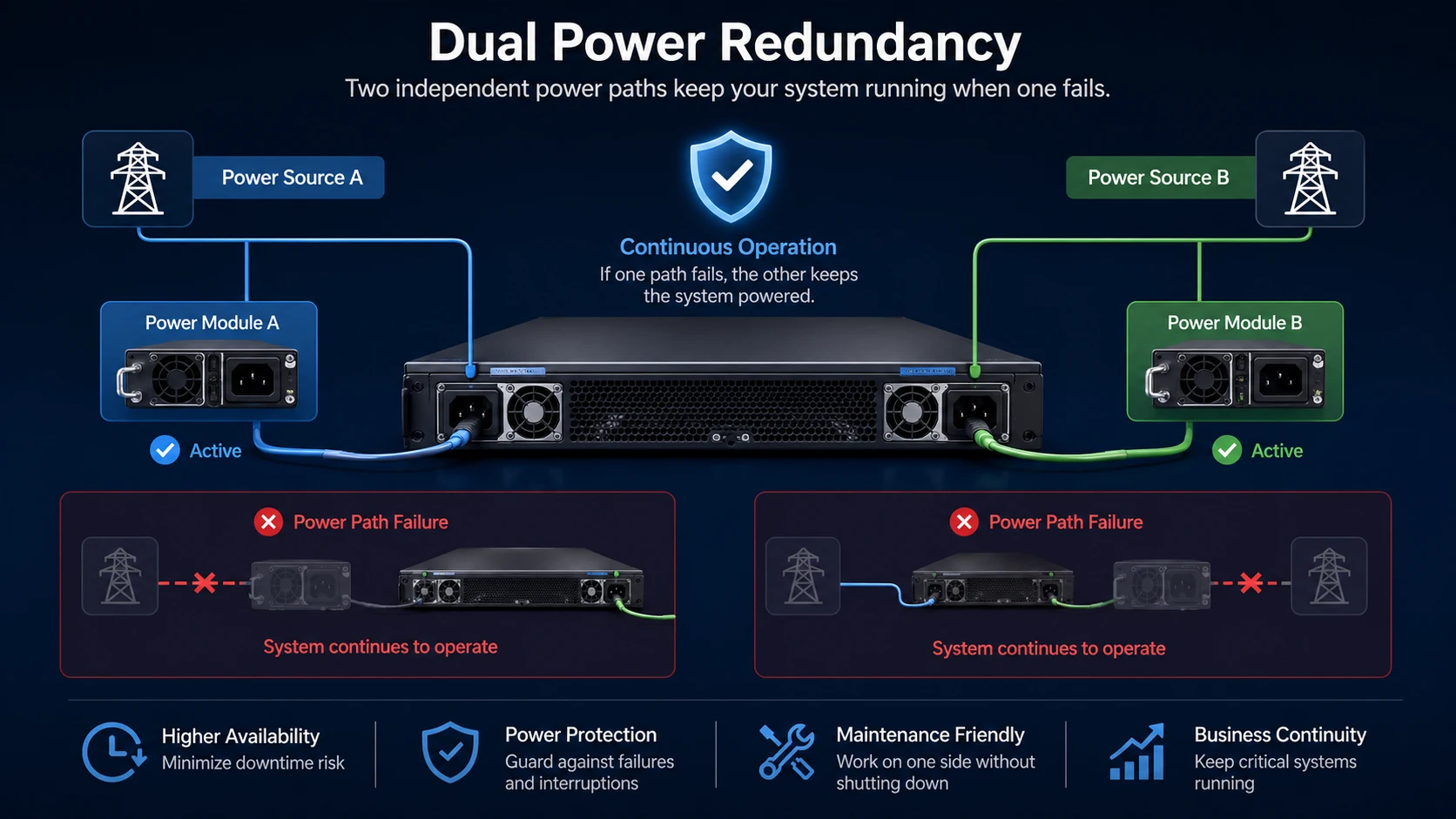

Qu'est-ce que la redondance d'alimentation double ?

Définition et idée fondamentale

La redondance d'alimentation double signifie qu'un appareil ou un système est conçu pour recevoir de l'énergie à partir de deux entrées ou sources séparées, de sorte que l'une puisse assurer le fonctionnement si l'autre devient indisponible. Ces deux chemins peuvent provenir de sources alternatives distinctes, de sources continues distinctes, de modules d'alimentation redondants, de systèmes d'alimentation principal et de secours, ou de combinaisons incluant redresseurs, batteries, onduleurs UPS ou l'architecture de distribution électrique du site.

L'idée centrale est la continuité par duplication. Un seul circuit d'alimentation crée un point de défaillance unique. Si ce circuit est interrompu, l'équipement peut s'arrêter immédiatement. Avec la redondance double, le design anticipe la possibilité de panne d'un chemin et garantit qu'un autre chemin est déjà disponible pour maintenir le fonctionnement. Cela réduit la dépendance vis-à-vis d'un seul composant, d'une seule ligne d'alimentation ou d'un seul module.

En termes d'ingénierie pratique, la valeur de la redondance d'alimentation double réside dans la tolérance aux pannes. Elle ne garantit pas que toutes les pannes seront sans conséquence, mais elle réduit considérablement le risque qu'un problème électrique isolé ne mette hors service l'ensemble de l'appareil ou du service.

La redondance d'alimentation double ne consiste pas seulement à ajouter un connecteur électrique supplémentaire. Il s'agit d'éliminer le circuit unique comme seule condition de survie du système.

Son importance dans les équipements critiques

Ce concept est essentiel dans les environnements où les arrêts ont des conséquences opérationnelles importantes. Si un accessoire de bureau perd de l'énergie, la gêne est limitée. En revanche, si une passerelle de communication, un commutateur industriel, un terminal hospitalier, un serveur d'appels d'urgence ou une plateforme de salle de contrôle perd de l'énergie de manière inattendue, les conséquences peuvent inclure une interruption de service, une défaillance des alarmes, une perturbation de la production ou un retard dans la réponse aux incidents.

Dans ces environnements, la disponibilité est souvent considérée comme une exigence de conception plutôt qu'un objectif de confort. La redondance d'alimentation double aide à répondre à cette exigence en rendent l'équipement moins vulnérable à la panne d'une seule source ou à une opération de maintenance. Elle permet également aux administrateurs et ingénieurs d'effectuer des travaux avec moins de risques d'interruption totale, lorsque le système est correctement conçu.

C'est pourquoi la redondance d'alimentation double est généralement associée aux équipements professionnels et industriels, plutôt qu'aux dispositifs grand public basiques.

Fonctionnement de la redondance d'alimentation double

Deux entrées, une charge continue

Le principe de fonctionnement est simple. L'équipement est connecté à deux entrées d'alimentation ou deux modules, mais la charge interne doit continuer à recevoir une énergie stable comme besoin opérationnel unique. Le système surveille, combine, priorise ou commute entre les sources disponibles selon son design. Dans certains produits, les deux entrées sont actives et les circuits internes puisent automatiquement dans le chemin approprié. Dans d'autres, une source est préférentielle tandis que l'autre reste en veille ou en mode secours.

L'utilisateur ne remarque rien pendant le fonctionnement normal, car la redondance agit en arrière-plan. Si une source disparaît, la source restante continue d'alimenter le système. Sur une plateforme bien conçue, la commutation se fait sans interruption de service ou avec une coupure trop brève pour affecter l'application.

C'est pourquoi le design d'alimentation redondante est souvent associé à des alarmes, des indicateurs d'état ou des notifications de gestion. L'équipement reste en fonctionnement tout en signalant la panne d'un circuit, permettant au personnel de maintenance de résoudre le problème avant la perte totale de la redondance.

Modules redondants, alimentations et diversité des sources

La redondance d'alimentation double peut être mise en œuvre de plusieurs manières. Certains appareils utilisent deux modules d'alimentation interchangeables à chaud dans le même châssis. D'autres proposent deux entrées continues indépendantes pour connecter l'équipement à des alimentations séparées. Certains systèmes reposent sur la diversité des sources : les deux chemins proviennent d'infrastructures amont différentes, comme l'énergie du réseau et un UPS, des groupes de redresseurs doubles ou une alimentation principale avec distribution soutenue par batterie.

L'architecture exacte est importante, car toutes les redondances n'ont pas la même efficacité. Deux connecteurs reliés au même circuit amont fragile n'offrent pas la même résistance que deux sources véritablement indépendantes. Plus le chemin électrique amont est diversifié, plus la redondance réelle est forte.

C'est pourquoi les ingénieurs distinguent souvent la redondance au niveau de l'appareil et la redondance au niveau du système. Un appareil peut avoir deux entrées, mais le bénéfice réel dépend de la séparation des risques amont dans l'installation globale.

L'alimentation redondante au niveau de l'équipement est précieuse, mais la protection la plus forte apparaît quand tout le chemin électrique amont est également conçu pour l'indépendance.

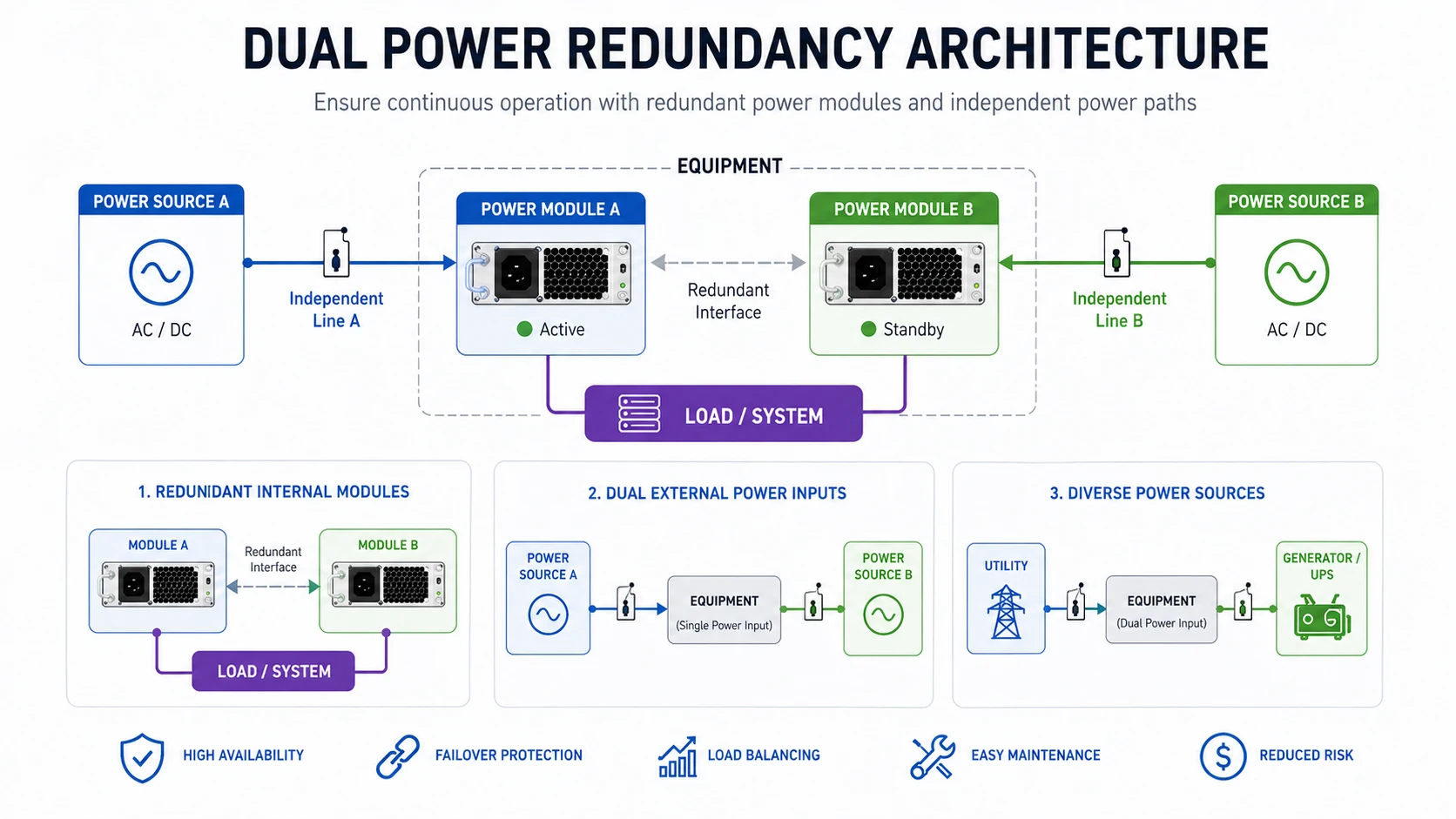

Architectures principales de la redondance d'alimentation double

Deux modules d'alimentation internes dans un seul appareil

Une architecture courante utilise deux modules d'alimentation internes dans le même châssis. Ces modules peuvent être tous deux actifs et partager la charge, ou l'un fonctionner comme secours selon le design. Si un module tombe en panne, l'autre continue de supporter le système. Cette solution est largement utilisée dans les équipements télécoms, les commutateurs d'entreprise, les serveurs industriels, les contrôleurs de communication et les produits d'infrastructure en rack.

L'avantage de ce modèle est l'intégration compacte. La redondance est intégrée directement dans l'équipement, rendant le déploiement relativement simple. Elle permet également un remplacement sur site plus facile lorsque les modules sont interchangeables à chaud, sans arrêter l'appareil.

Cependant, la résistance globale dépend toujours de la configuration de l'alimentation amont. Des modules internes doubles sont utiles, mais si les deux sont alimentés par une seule source sans diversité réelle, le système reste exposé à une panne générale de l'alimentation.

Deux entrées externes et alimentations indépendantes

Une autre architecture courante utilise deux entrées d'alimentation externes connectées à des chemins séparés. Elle est particulièrement répandue dans les appareils industriels, les terminaux de communication, les contrôleurs de terrain et les équipements d'infrastructure fonctionnant avec des alimentations continues ou des réseaux électriques mixtes. Par exemple, un appareil peut accepter deux entrées 48V continues provenant de branches de distribution distinctes ou de systèmes redresseurs et batteries séparés.

Ce design peut être très efficace, car il permet à l'appareil de bénéficier de l'indépendance amont. Un chemin peut rester fonctionnel même si l'autre disjoncteur, câble, source ou segment de distribution tombe en panne. Dans les environnements industriels et télécoms, cette approche est souvent préférée car elle s'aligne naturellement sur la stratégie de résistance électrique du site.

Elle facilite également la planification de la maintenance : une alimentation peut être entretenue ou isolée pendant que l'appareil reste en fonctionnement via l'autre chemin.

Avantages du déploiement de la redondance d'alimentation double

Réduction des risques d'arrêt

L'avantage le plus évident est la diminution des risques d'interruption. Si un chemin d'alimentation tombe en panne, le système dispose d'une autre voie pour continuer de fonctionner. Cela rend l'équipement moins vulnérable aux pannes isolées, erreurs de maintenance, connexions desserrées, défauts de modules ou interruptions d'alimentation. Dans les environnements où même des coupures courtes sont coûteuses, c'est l'une des principales raisons de déployer une alimentation redondante.

La réduction des arrêts est particulièrement précieuse pour les systèmes de communication, les systèmes de support à la production et les plateformes d'infrastructure que les utilisateurs attendent continuellement disponibles. Un appareil avec redondance double reste en fonctionnement pendant le diagnostic et la réparation de la panne, au lieu de s'arrêter au premier problème électrique.

Cet avantage n'élimine pas tous les scénarios d'interruption, mais il supprime une catégorie majeure de points de défaillance unique du design de l'équipement.

Meilleure continuité des services pendant la maintenance

La redondance améliore également la continuité des services lors des maintenances planifiées. Dans de nombreuses installations, les techniciens doivent remplacer un module d'alimentation, entretenir un chemin de distribution ou isoler une branche amont pour des tests. Si l'appareil dépend d'une seule alimentation, ces travaux nécessitent une interruption totale. Avec une redondance correctement déployée, les opérations peuvent être effectuées pendant que le second chemin assure le fonctionnement.

Cela réduit les fenêtres de maintenance, simplifie la planification opérationnelle et diminue la pression autour des procédures de service courantes. C'est particulièrement utile dans les environnements 24/7 comme les communications hospitalières, les réseaux de contrôle industriel, les communications de transport et les systèmes IP critiques où les arrêts sont difficiles à planifier ou inacceptables pendant les heures actives.

En clair, la redondance d'alimentation double supporte à la fois la maintenabilité et la fiabilité : elle aide le système à résister aux pannes, mais aussi aux interventions humaines nécessaires.

Une bonne redondance protège non seulement contre les pannes inattendues, mais rend aussi la maintenance planifiée moins perturbante pour les services actifs.

Avantages opérationnels supplémentaires

Amélioration de la perception de fiabilité et confiance client

Un autre avantage est la confiance accrue dans l'équipement et les services qui en dépendent. Les opérateurs, ingénieurs et utilisateurs finaux ont plus tendance à faire confiance aux plateformes conçues avec une résistance claire. Dans les environnements commerciaux et industriels, cette confiance est essentielle car les systèmes de communication et de contrôle sont évalués non seulement par leurs fonctionnalités, mais aussi par leur capacité à rester disponibles sous contrainte.

Cela est particulièrement important pour les fournisseurs et intégrateurs déployant des systèmes dans des projets d'infrastructures critiques. Un appareil compatible avec la redondance double envoie un signal clair : son design est destiné à un déploiement professionnel, pas à une utilisation légère. Cela renforce la crédibilité du projet et améliore l'évaluation de la solution globale.

Autrement dit, l'alimentation redondante est à la fois une sécurité technique et un gage de conception fiable.

Meilleur alignement avec les architectures haute disponibilité

La redondance double s'aligne parfaitement sur les stratégies plus larges de haute disponibilité. De nombreuses organisations investissent déjà dans des onduleurs UPS, des systèmes de batteries, des chemins réseau doubles, des serveurs redondants et des liaisons de communication basculantes. Si l'appareil lui-même dépend d'une seule entrée, la stratégie de résistance globale reste incomplète.

En déployant des équipements avec redondance double, les organisations créent une meilleure cohérence entre le design au niveau de l'appareil et la planification de la disponibilité au niveau du site. Cela est particulièrement utile dans les salles télécoms, les centres de données, les armoires industrielles, les plateformes de dispatch et les installations de contrôle où la redondance est attendue sur plusieurs couches du système.

Une architecture résistante fonctionne mieux quand aucune couche ne réintroduit discrètement un point faible que le reste du design était censé éliminer.

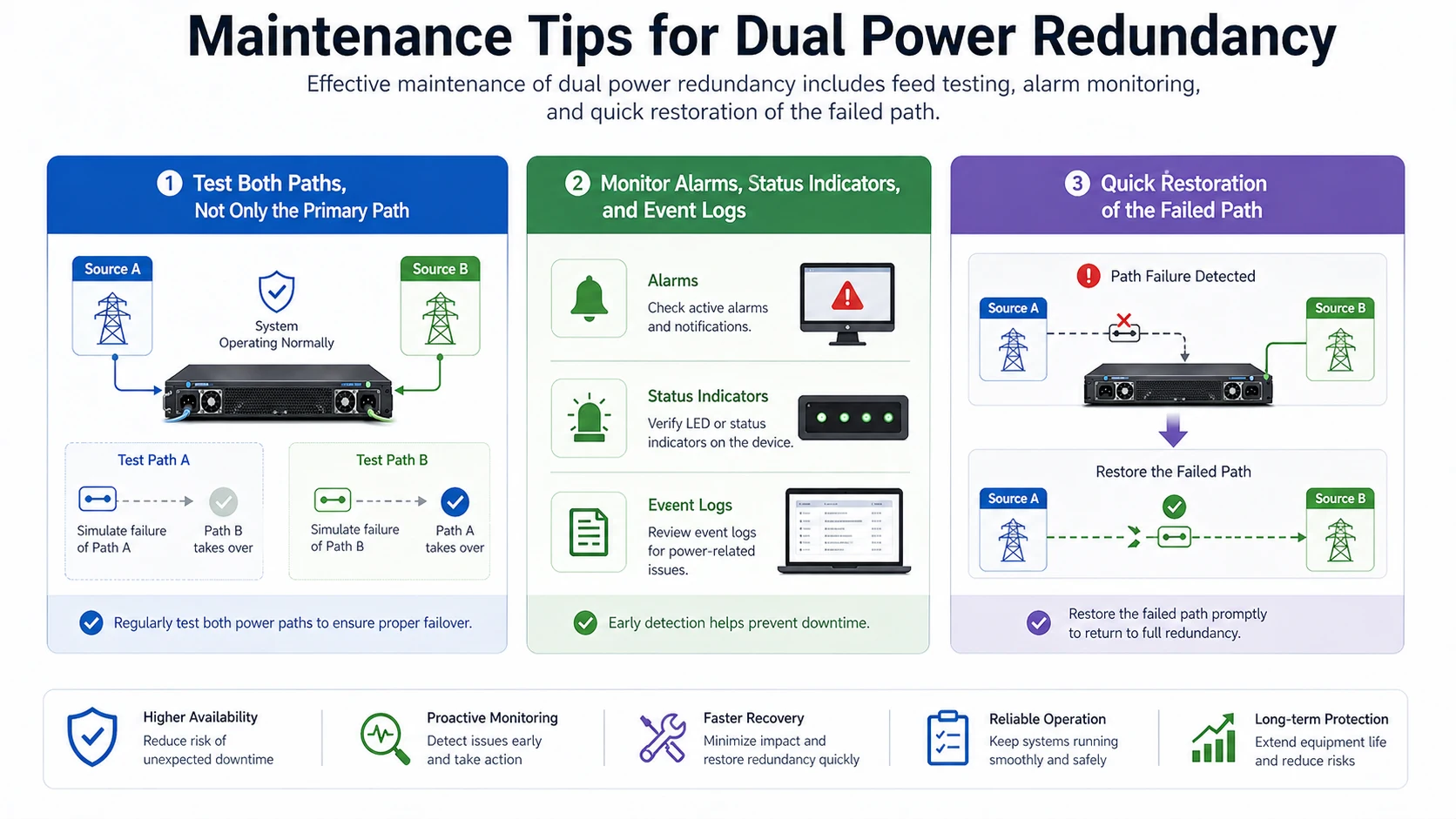

Conseils de maintenance pour la redondance d'alimentation double

Tester les deux chemins, pas seulement le chemin principal

L'une des règles de maintenance les plus importantes est de tester régulièrement les deux circuits d'alimentation. Un design redondant n'offre qu'une protection limitée si la source secondaire n'a jamais été vérifiée dans des conditions réalistes. Dans certains environnements, les équipes supposent que l'entrée de secours est fonctionnelle simplement parce que l'appareil est en marche, mais celui-ci peut en réalité fonctionner sur une seule alimentation sans que personne ne s'en rende compte.

Une maintenance correcte doit donc inclure des contrôles maîtrisés pour confirmer que chaque entrée, module ou chemin peut supporter la charge quand l'autre est retiré ou isolé. Cela ne signifie pas des tests imprudents pendant des opérations critiques, mais une validation planifiée avec un contrôle des changements et une conscience des risques opérationnels.

Une fonction de redondance n'est fiable que si les deux côtés sont fonctionnels, pas si l'un d'eux n'existe que sur le papier.

Surveiller les alarmes, indicateurs et journaux d'événements

La surveillance est tout aussi essentielle. De nombreux appareils redondants disposent de voyants LED, d'alarmes relais, d'événements SNMP, de journaux système ou d'alertes de gestion indiquant l'état de chaque chemin. Ces signaux ne doivent pas être ignorés. Un appareil peut fonctionner sur un seul circuit pendant des jours ou des semaines pendant que le second est déjà en panne, laissant le système dans un état dégradé sans redondance complète.

Les équipes de maintenance doivent examiner rapidement les états d'alarme et traiter la perte d'une alimentation redondante comme une priorité de réparation, et non comme un détail sans importance. L'appareil fonctionne toujours, mais sa marge de sécurité est réduite. La prochaine panne pourrait alors causer un arrêt réel.

Une bonne pratique de maintenance consiste à rétablir la redondance rapidement, pas seulement à se réjouir que la première panne n'ait pas arrêté le service.

Bonnes pratiques pour une fiabilité à long terme

Préserver une indépendance réelle des sources

Une pratique majeure est de conserver une indépendance véritable des sources. Il ne suffit pas d'installer un appareil avec deux entrées si les deux dépendent finalement du même circuit amont vulnérable. Les ingénieurs doivent vérifier si les deux alimentations proviennent réellement de chemins protégés séparés, de points de distribution distincts ou d'infrastructures de secours indépendantes, lorsque l'application requiert une résistance élevée.

Cette vérification doit également inclure le routage des câbles, le groupement des disjoncteurs, l'état des bornes et la documentation du site. Parfois, un design redondant semble correct sur le panneau de l'appareil, mais est affaibli par le câblage réel dans l'armoire ou l'installation.

Une redondance réelle doit exister électriquement, physiquement et opérationnellement, pas seulement dans les spécifications du produit.

Remplacer rapidement les modules et composants défectueux

Une autre pratique essentielle est le remplacement rapide des composants électriques défectueux ou vieillissants. La redondance peut créer un faux sentiment de sécurité si les opérateurs laissent un module d'alimentation en panne ou une alimentation perdue sans résolution trop longtemps. Le système continue de fonctionner, mais il n'est plus véritablement redondant.

Les modules d'alimentation, connecteurs, blocs de bornes et composants associés doivent également être inspectés pour détecter des signaux de stress thermique, corrosion, desserrage ou vieillissement pendant les maintenances préventives. Dans des environnements difficiles, ces conditions physiques peuvent graduellement affaiblir la qualité du design redondant, même sans panne totale.

La fiabilité à long terme dépend du traitement de la redondance comme un élément à préserver en permanence, pas seulement à installer une fois.

La redondance ne protège le système que si le chemin de secours est en bon état aujourd'hui, pas s'il l'était il y a six mois.

Applications de la redondance d'alimentation double

Télécoms, réseaux et infrastructures de données

La redondance double est largement utilisée dans les équipements télécoms et réseaux car l'infrastructure de communication a besoin d'un temps de fonctionnement maximal. Commutateurs cœur de réseau, commutateurs industriels, serveurs SIP, plateformes IP PBX, passerelles, systèmes de dispatch et contrôleurs de communication bénéficient tous de chemins d'alimentation redondants. Une panne au niveau électrique peut affecter simultanément le service vocal, la signalisation, la diffusion, les alarmes et l'accès de gestion.

Dans ces environnements, l'alimentation redondante aide à aligner l'équipement sur les attentes de haute disponibilité globales. Le trafic de communication peut être critique pour l'entreprise ou la sécurité, c'est pourquoi les opérateurs privilégient des appareils capables de rester actifs malgré la perte d'une alimentation ou le remplacement d'un module.

C'est pourquoi les entrées doubles et les modules redondants sont courants dans l'infrastructure de communication professionnelle, et pas seulement dans les équipements serveur traditionnels.

Contrôle industriel, services publics et installations critiques

Les systèmes de contrôle industriel, les services publics et les installations critiques utilisent également la redondance double car les équipements assurent la continuité de la production, la surveillance, la gestion des alarmes ou les opérations du site. Les communications associées aux automates, les interfaces de contrôle, les unités d'E/S distantes, les passerelles de surveillance et les dispositifs de communication de terrain deviennent tous des points de disponibilité essentiels.

Si ces appareils tombent en panne à cause d'une seule interruption d'alimentation, les conséquences peuvent inclure une perte de visibilité, un retard de réponse ou une perturbation plus importante des processus. L'alimentation redondante devient donc précieuse non seulement pour le temps de fonctionnement informatique, mais aussi pour la résistance opérationnelle sur le terrain.

Cela est particulièrement vrai pour les équipements installés dans des postes électriques, usines, systèmes de transport, tunnels, sites de services publics et armoires distantes, difficiles à réparer rapidement après une panne.

La redondance d'alimentation double dans les projets de communication

Rôle dans les systèmes SIP, diffusion et communication d'urgence

Dans les projets de communication, la redondance double est particulièrement pertinente pour les systèmes qui doivent rester disponibles pour la gestion vocale, la réponse d'interphone, la diffusion ou la coordination d'urgence. Une panne de communication causée par la perte d'un seul circuit peut avoir un impact plus important qu'un simple arrêt d'appareil, car elle interrompt à la fois les opérations courantes et les flux de réponse urgente.

Serveurs SIP, plateformes de dispatch, amplificateurs réseau, contrôleurs d'interphone, systèmes de secours d'urgence et passerelles de diffusion bénéficient tous d'un design redondant selon leur rôle dans l'architecture. Dans ces systèmes, l'objectif n'est pas seulement la survie de l'appareil, mais la continuité du service de communication global.

Dans les projets précédents de Becke Telecom impliquant des systèmes de communication, talkies-walkies industriels, plateformes SIP, infrastructures de diffusion ou réseaux vocaux critiques, la redondance d'alimentation double est une fonction efficace pour garantir la continuité des services. Les équipements utilisés dans des environnements industriels, tunnels, parcs, transport, services publics ou communication d'urgence bénéficient typiquement d'un design électrique résistant, car ils opèrent dans des zones où les coupures peuvent affecter les opérations et les réponses de sécurité.

Cela est particulièrement pertinent quand l'équipement de communication fait partie d'une architecture haute disponibilité plus large incluant redondance réseau, systèmes UPS, alimentation continue avec batterie ou contrôle opérationnel double site. Dans ces cas, la redondance double aide l'équipement à s'aligner sur les objectifs de résistance de la solution globale, au lieu de devenir un point faible.

Pour les planificateurs système, cela signifie que la redondance électrique doit être considérée comme partie intégrante du design de communication, et non seulement comme un détail électrique général traité ultérieurement.

Défis et considérations pratiques

La redondance ne signifie pas une tolérance illimitée aux pannes

La redondance d'alimentation double est très précieuse, mais elle ne résout pas tous les risques de disponibilité. Si les deux alimentations dépendent du même point de défaillance amont, si les deux modules sont exposés au même défaut interne ou si le site perd toute source d'énergie, la redondance au niveau de l'appareil peut ne pas suffire à elle seule. Le design réduit certaines catégories de pannes, mais il ne rend pas le système invulnérable.

C'est pourquoi les ingénieurs doivent évaluer le modèle réel de panne. La question n'est pas seulement de savoir si un appareil a deux entrées, mais quelles pannes ces deux entrées protègent réellement. Une bonne planification implique de comprendre les limites réalistes du design redondant, au lieu de supposer que « double alimentation » signifie automatiquement une continuité complète dans tous les scénarios.

En bref, la redondance améliore la résistance, mais elle doit toujours s'inscrire dans une stratégie de disponibilité plus large.

Un câblage incorrect peut réduire les bénéfices

Un autre problème pratique est la qualité de l'installation. Un appareil peut supporter la redondance double, mais un câblage médiocre, une distribution incorrecte des alimentations, des bornes desserrées, un manque d'étiquetage ou des procédures de maintenance peu claires peuvent annuler les bénéfices. Dans certains cas, les deux alimentations sont accidentellement reliées au même circuit, ou l'un des chemins n'est jamais correctement connecté dès le départ.

C'est pourquoi le déploiement doit inclure documentation, étiquetage, validation et tests post-installation, au lieu de supposer que la fonction redondante est automatiquement efficace une fois le produit monté. La qualité de l'installation détermine si la redondance existe réellement ou seulement en théorie.

Plus le service est important, plus il est essentiel de vérifier que le design redondant a été mis en œuvre conformément à l'intention architecturale.

Conclusion

La redondance d'alimentation double est un design de résistance électrique qui offre aux équipements deux chemins indépendants au lieu d'un seul, réduisant les risques d'arrêt et améliorant la continuité des services pendant les pannes et les maintenances. Son importance est maximale dans les environnements télécoms, industriels, d'infrastructure et à mission critique, où la perte d'un circuit ne doit pas arrêter immédiatement le système.

Les principaux avantages du déploiement incluent une réduction des risques d'interruption, un meilleur support des activités de maintenance, un alignement renforcé avec les architectures haute disponibilité et une confiance améliorée dans les équipements critiques. Parallèlement, la valeur réelle de la redondance double dépend d'une bonne installation, d'une indépendance réelle des sources, d'une surveillance active et d'une maintenance rapide du chemin défectueux.

Pour les organisations concevant des systèmes de communication et opérationnels fiables, la redondance d'alimentation double n'est pas seulement un élément de spécification : c'est une mesure pratique de fiabilité qui aide les équipements à rester utiles quand le premier chemin d'alimentation n'est plus disponible.

FAQ

Qu'est-ce que la redondance d'alimentation double en termes simples ?

En termes simples, la redondance double signifie qu'un appareil dispose de deux entrées ou chemins d'alimentation, pour continuer de fonctionner si l'un tombe en panne. Le second chemin réduit les risques d'arrêt causés par un seul problème électrique.

Elle est couramment utilisée dans les équipements professionnels où le temps de fonctionnement est essentiel.

Quels sont les principaux avantages de la redondance d'alimentation double ?

Les avantages principaux sont la réduction des risques d'arrêt, une meilleure continuité pendant la maintenance, une fiabilité renforcée pour les systèmes critiques et un meilleur alignement avec les designs haute disponibilité globaux.

Elle est particulièrement utile dans les environnements télécoms, industriels, réseaux et communication d'urgence.

Quels éléments faut-il maintenir dans un système redondant double ?

La maintenance doit inclure le test des deux chemins, la surveillance des alarmes et états dégradés, la vérification de la qualité du câblage, le remplacement rapide des modules défectueux et la confirmation de l'indépendance réelle des deux alimentations.

La redondance n'est efficace que si le chemin de secours est fonctionnel et vérifié, pas seulement présent physiquement.
