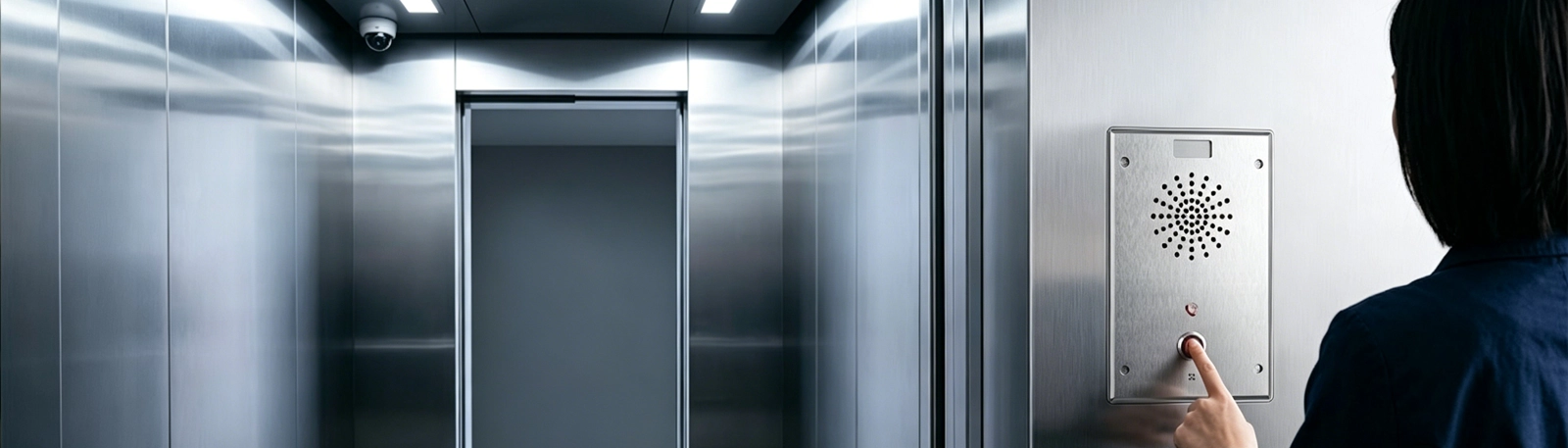

Un système d’interphonie pour ascenseurs est une solution essentielle de communication d’urgence pour les bâtiments, résidences, complexes commerciaux, hôpitaux, hôtels, campus et infrastructures de transport. Lorsque des passagers sont bloqués dans un ascenseur ou ont besoin d’une assistance urgente, le système fournit un canal vocal direct entre la cabine, la salle des machines, le toit de cabine, la fosse, le poste de contrôle de la propriété, le centre de sécurité ou le centre de services cloud.

Les systèmes traditionnels d’interphonie d’ascenseur reposent souvent sur une communication analogique à deux fils ou quatre fils. Ils répondent aux besoins de base des appels d’urgence, mais restent limités en qualité audio, gestion à distance, liaison vidéo, intégration système et exploitation centralisée. Une solution d’interphonie d’ascenseur basée sur SIP transforme le système analogique d’origine en plateforme réseau IP tout en conservant autant que possible le câblage et les équipements existants.

Pour les bâtiments intelligents et les communautés résidentielles modernes, l’interphone d’ascenseur ne doit pas fonctionner comme un simple téléphone d’urgence isolé. Il doit être intégré aux IP PBX, plateformes de communication SIP, vidéosurveillance, sonorisation, contrôle d’accès, alarme incendie, interphonie de parking, bornes d’appel d’urgence et systèmes de dispatching visuel. Cela crée une plateforme unifiée de communication et de gestion de la sécurité pour le service quotidien, la réponse d’urgence et l’exploitation à long terme.

Contexte du Projet

La communication d’urgence des ascenseurs est une fonction de sécurité obligatoire dans de nombreux bâtiments. Dans les projets traditionnels, l’interphonie d’ascenseur est principalement déployée au moyen de systèmes analogiques à deux fils ou quatre fils. La cabine, la salle des machines, le toit de cabine et la fosse peuvent communiquer entre eux, mais il est difficile de connecter ces systèmes aux réseaux IP modernes, plateformes de sécurité, outils de gestion cloud et centres de dispatching distants.

Dans les projets de rénovation, remplacer tous les équipements de communication d’ascenseur peut augmenter la difficulté de construction et le coût du projet. Recâbler la gaine d’ascenseur, modifier le système d’interphonie d’origine ou reconstruire le lien de communication peut affecter la livraison et la maintenance. Une méthode plus pratique consiste donc à conserver le système analogique d’origine à quatre parties et à utiliser une passerelle SIP d’interphonie d’ascenseur pour le connecter à la plateforme de communication IP.

Cette solution est conçue pour les appels d’urgence d’ascenseur, le service de gestion immobilière, la liaison vidéo, le traitement des alarmes, la diffusion sonore et la gestion centralisée. Elle permet au système d’interphonie existant de devenir une partie d’un réseau plus large de communication de sécurité du bâtiment.

Vue d’Ensemble de la Solution

Le système d’interphonie SIP pour ascenseurs utilise une passerelle IP d’ascenseur à deux fils ou quatre fils pour connecter les équipements analogiques d’origine à la plateforme de communication SIP. L’interphone de cabine, le téléphone de salle des machines, le téléphone de toit de cabine et le téléphone de fosse peuvent être conservés. Grâce à la passerelle, ces appareils peuvent communiquer avec le centre de contrôle, la salle de sécurité, le bureau de gestion, la console de dispatching ou le centre de services cloud.

Lorsqu’un point d’interphonie de l’ascenseur déclenche un appel, le signal est converti par la passerelle SIP d’ascenseur puis transmis au centre de contrôle via LAN, WAN ou réseau dédié. L’opérateur peut répondre, parler au passager ou au technicien, identifier l’emplacement de l’ascenseur, consulter la caméra associée et coordonner les actions de secours.

Le système peut également associer des points d’interphonie d’ascenseur à des caméras IP. Lorsqu’un appel ou une alarme est déclenché, le centre de contrôle peut afficher automatiquement l’image vidéo correspondante, aidant les opérateurs à vérifier la situation à l’intérieur ou autour de l’ascenseur. Cela améliore l’efficacité de la réponse et réduit le risque d’informations manquantes.

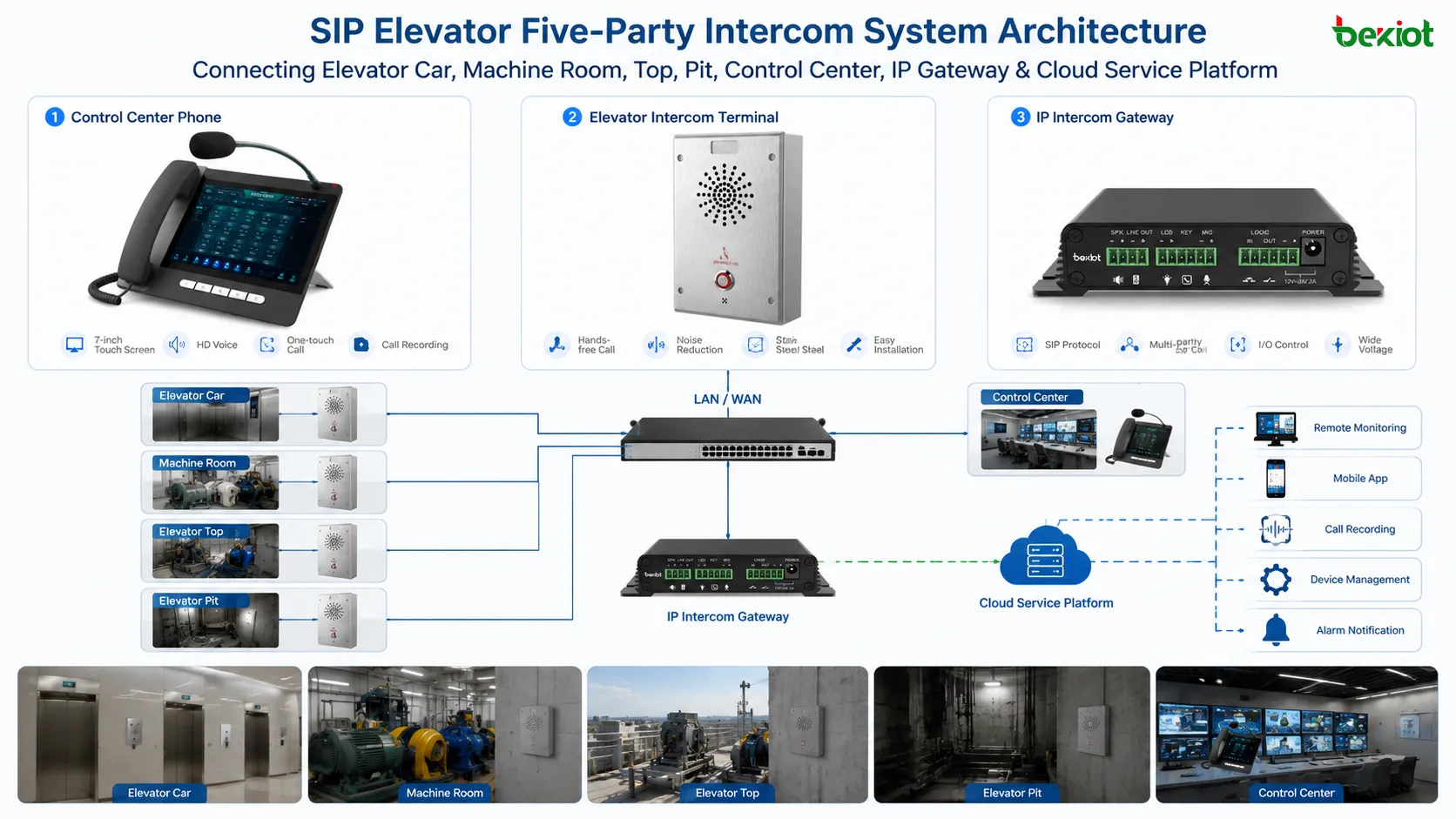

Architecture du Système

Passerelle SIP d’Interphonie à Cinq Parties pour Ascenseurs

La passerelle SIP d’interphonie à cinq parties pour ascenseurs est l’équipement clé de rénovation et d’intégration du système. Elle se connecte au système d’origine à deux fils ou quatre fils et convertit les signaux analogiques d’interphonie en signaux de communication SIP. Grâce à la passerelle, le système original peut être relié à un IP PBX, un serveur SIP, une plateforme IMS, une console de dispatching ou une plateforme de communication cloud.

La passerelle contribue à réduire les coûts de reconstruction car elle peut conserver le câblage et les terminaux d’ascenseur existants. Elle convient à la rénovation de résidences anciennes, à la mise à niveau de bâtiments commerciaux, à l’amélioration de la sécurité des hôtels, à la gestion d’installations hospitalières et aux projets immobiliers multi-bâtiments.

Interphonie de Cabine, Salle des Machines, Toit de Cabine et Fosse

Le système prend en charge la communication entre la cabine d’ascenseur, la salle des machines, le toit de cabine, la fosse et le centre de contrôle. Lorsqu’un passager appuie sur le bouton d’urgence dans la cabine, l’appel peut être envoyé au centre de surveillance ou au poste de garde de la propriété. Lorsque le personnel de maintenance travaille dans la salle des machines, sur le toit de cabine ou dans la fosse, il peut également communiquer avec le centre de contrôle pour coordonner les opérations.

Cette structure de communication à cinq parties améliore la gestion des urgences, la coordination de maintenance et la sécurité des ascenseurs. Elle est particulièrement utile lors du traitement des pannes, du secours aux passagers bloqués, de l’inspection des équipements et de la maintenance quotidienne.

Serveur SIP et Plateforme IP PBX

Le serveur SIP ou la plateforme IP PBX gère l’enregistrement des terminaux, le routage des appels, la numérotation des extensions, le transfert d’appel, la sonnerie de groupe, l’enregistrement et l’interconnexion du système. Les appels d’interphonie d’ascenseur peuvent être routés vers un téléphone de salle de contrôle, une console de dispatching visuel, un bureau de gestion, une salle de sécurité, un service technique, une extension mobile ou un numéro externe via une passerelle.

Comme le système est basé sur le protocole SIP standard, il peut être intégré aux IP PBX courants, IMS, systèmes téléphoniques VoIP, téléphones SIP, plateformes de dispatching et systèmes de communication tiers. Cela rend le système plus ouvert et évolutif pour les extensions futures de communication du bâtiment.

Centre de Contrôle et Console de Dispatching Visuel

Le centre de contrôle reçoit les appels d’urgence d’ascenseur, affiche l’état des terminaux, gère les files d’appels, coordonne les opérateurs et traite les événements d’alarme. Pour les grandes résidences ou les complexes commerciaux, plusieurs consoles peuvent être déployées dans le centre de surveillance, la salle de sécurité, le bureau de gestion et le centre de services cloud.

La console de dispatching visuel peut prendre en charge l’appel en un clic, l’affichage de l’état des terminaux, la liaison vidéo, le contrôle de la sonorisation, l’enregistrement des appels, le traitement des alarmes et la coordination de conférence. Les opérateurs peuvent gérer l’interphonie d’ascenseur, l’interphonie de parking, les points d’aide publics, l’interphonie de contrôle d’accès et la diffusion d’urgence depuis une interface unifiée.

Liaison avec la Vidéosurveillance

La passerelle d’interphonie d’ascenseur peut être liée à des caméras IP définies. Lorsqu’un appel ou une alarme est déclenché, le centre de contrôle peut afficher automatiquement l’image de la caméra correspondante. L’opérateur peut ainsi vérifier si des passagers sont bloqués, si la cabine présente une anomalie ou si le personnel de maintenance a besoin d’assistance.

La liaison vidéo est importante pour la réponse d’urgence car la communication vocale seule peut ne pas fournir suffisamment d’informations. En combinant interphonie SIP et vidéosurveillance, le centre de contrôle peut prendre des décisions plus rapides et plus précises.

Fonctions Principales du Système

Communication SIP à Cinq Parties pour Ascenseurs

Le système relie la cabine, la salle des machines, le toit de cabine, la fosse et le centre de contrôle dans un réseau de communication SIP unifié. L’interphonie analogique d’origine à quatre parties peut être conservée et étendue au centre de contrôle grâce à la passerelle SIP d’ascenseur.

Cette conception aide les équipes de gestion immobilière à obtenir une communication à cinq parties sans remplacer entièrement l’infrastructure d’interphonie d’ascenseur existante. Elle convient aux nouveaux projets comme aux projets de rénovation.

Compatibilité de Rénovation Deux Fils et Quatre Fils

La solution prend en charge les scénarios de rénovation d’interphonie d’ascenseur à deux fils ou quatre fils. En utilisant une passerelle SIP d’interphonie d’ascenseur, les équipements analogiques existants peuvent être connectés au réseau IP. Cela réduit le recâblage, diminue les coûts de construction et raccourcit le délai de mise en œuvre.

Pour les anciennes résidences, bâtiments commerciaux, hôtels, hôpitaux et installations publiques, cette méthode de rénovation est plus pratique que le remplacement complet du système de communication d’ascenseur.

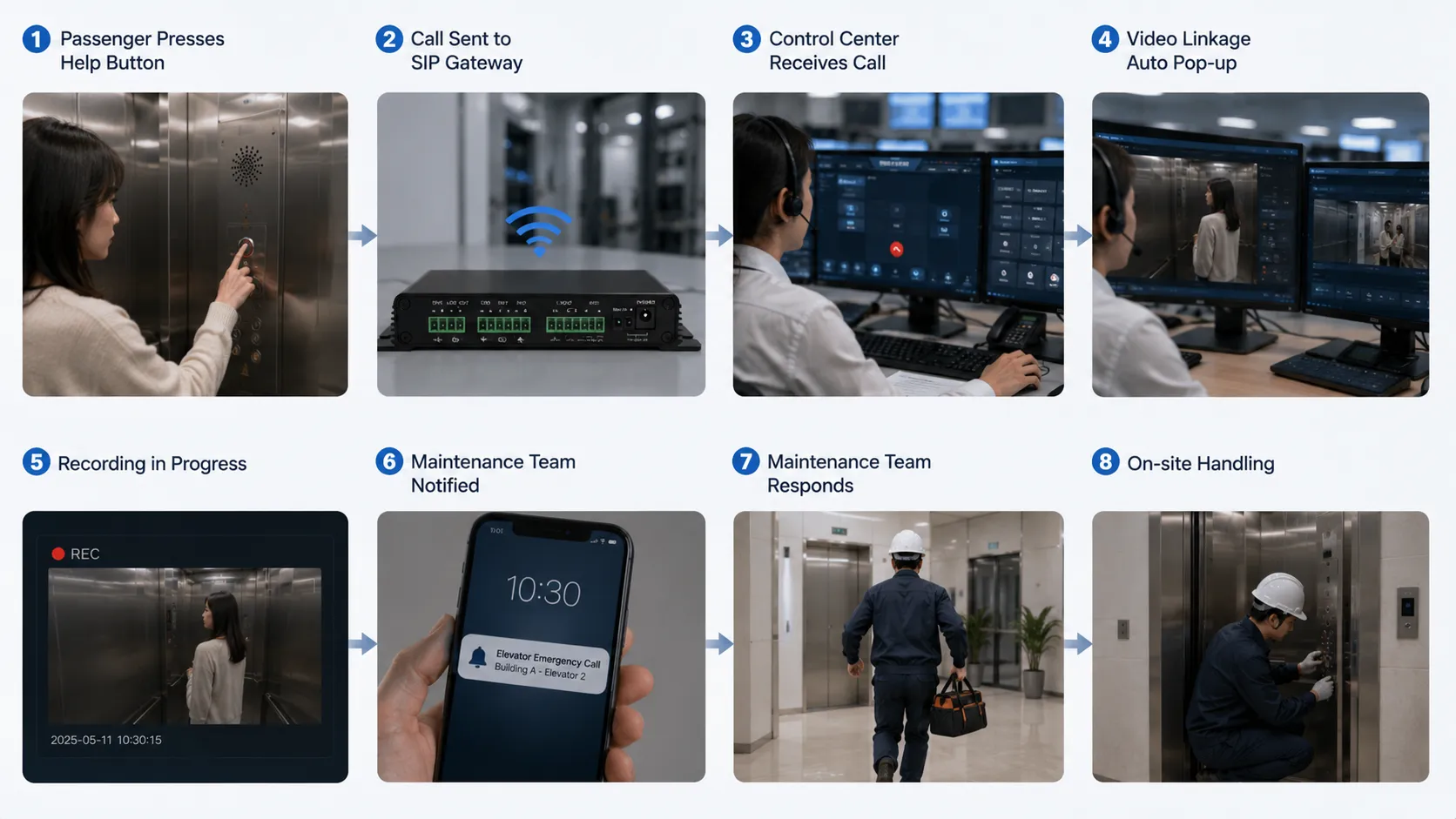

Appel d’Urgence en Une Touche

Les passagers peuvent appuyer sur le bouton d’urgence dans la cabine pour appeler le centre de contrôle, la salle de sécurité, le bureau de gestion ou le centre de services cloud. Le système peut afficher les informations de l’ascenseur appelant, acheminer l’appel vers le bon opérateur et permettre une réponse rapide lors de pannes ou d’incidents avec passagers bloqués.

Si le premier opérateur est occupé ou ne répond pas, l’appel peut être transféré vers une autre extension, une autre console de contrôle, un téléphone de garde ou un téléphone mobile selon les paramètres du projet.

Transfert d’Appel et Communication Multi-lignes

Le système peut prendre en charge le transfert sur occupation, le transfert sur non-réponse, le transfert selon plage horaire et le transfert manuel. Cela garantit que les appels d’urgence ne sont pas manqués lorsque la salle de sécurité est occupée, que l’opérateur est absent ou que le premier point de réponse est indisponible.

Pour les grands sites, le système peut gérer plusieurs appels simultanés. Différents terminaux d’interphonie d’ascenseur, points d’aide publics, interphones de parking et terminaux de contrôle d’accès peuvent communiquer avec le centre de contrôle en même temps sans se gêner.

Mode d’Interphonie Hors Ligne

Dans certains déploiements, si le serveur SIP tombe en panne ou si la plateforme réseau est temporairement indisponible, le système peut prendre en charge l’appel IP direct ou une communication de secours entre des appareils spécifiques. Cela aide à maintenir une capacité de communication de base lors d’exceptions système.

L’interphonie hors ligne améliore la fiabilité du système et se révèle particulièrement précieuse pour les projets de communication d’urgence où la continuité de service est essentielle.

Communication Vocale de Haute Qualité

Le système peut prendre en charge la voix large bande, l’annulation d’écho et la transmission audio SIP stable afin d’améliorer la clarté de communication. Par rapport aux systèmes analogiques ou sans fil traditionnels, la communication basée sur SIP peut offrir une meilleure qualité audio, une stabilité supérieure et une gestion centralisée plus simple.

Un audio bidirectionnel clair aide les opérateurs à rassurer les passagers bloqués, confirmer la situation et guider les équipes de maintenance pendant la réponse d’urgence.

Liaison Vidéo et Vérification Visuelle

Chaque passerelle ou terminal d’interphonie d’ascenseur peut être associé à une caméra IP définie. Lorsqu’un appel d’urgence ou une alarme survient, le centre de contrôle peut ouvrir automatiquement l’image vidéo correspondante. Les opérateurs peuvent visualiser la cabine, le palier ou un point de surveillance proche tout en parlant avec l’appelant.

Cette fonction prend en charge la vérification visuelle, une prise de décision plus rapide et une meilleure traçabilité des événements. Elle convient aux communautés intelligentes, bâtiments commerciaux, hôtels, hôpitaux, centres commerciaux et infrastructures de transport.

Enregistrement des Appels et Traçabilité des Événements

Le système peut enregistrer les appels d’interphonie et conserver les journaux d’événements. Les enregistrements peuvent inclure l’heure d’appel, l’emplacement du terminal, l’opérateur ayant répondu, la durée, le type d’alarme, la vidéo liée et le résultat du traitement. Ces données soutiennent l’audit de sécurité, le suivi de maintenance, l’évaluation opérationnelle et la conservation de preuves.

Pour la gestion immobilière et les opérations de sécurité publique, l’enregistrement et la traçabilité aident à normaliser les procédures de réponse d’urgence.

Sonorisation et Notification d’Urgence

Le système d’interphonie d’ascenseur peut être intégré au système de sonorisation du bâtiment. Le centre de contrôle peut réaliser une diffusion par zones, une diffusion d’urgence, une diffusion programmée, de la musique d’ambiance ou des annonces vocales vers des zones sélectionnées.

Dans les scénarios de communauté intelligente, la même plateforme peut prendre en charge l’interphonie d’ascenseur, la diffusion dans les couloirs, la diffusion de parking, la diffusion des points d’aide extérieurs et la notification d’urgence.

Liaison d’Alarme et Flux de Réponse

Le système peut être connecté aux alarmes d’urgence, alarmes incendie, détecteurs de fumée, contrôle d’accès, systèmes de parking et systèmes de gestion du bâtiment. Lorsqu’une alarme est déclenchée, la plateforme peut générer un événement, afficher l’emplacement, ouvrir la vidéo liée, notifier les opérateurs et démarrer le flux de réponse.

Cela transforme la communication d’ascenseur d’un simple système vocal en plateforme complète de réponse de sécurité.

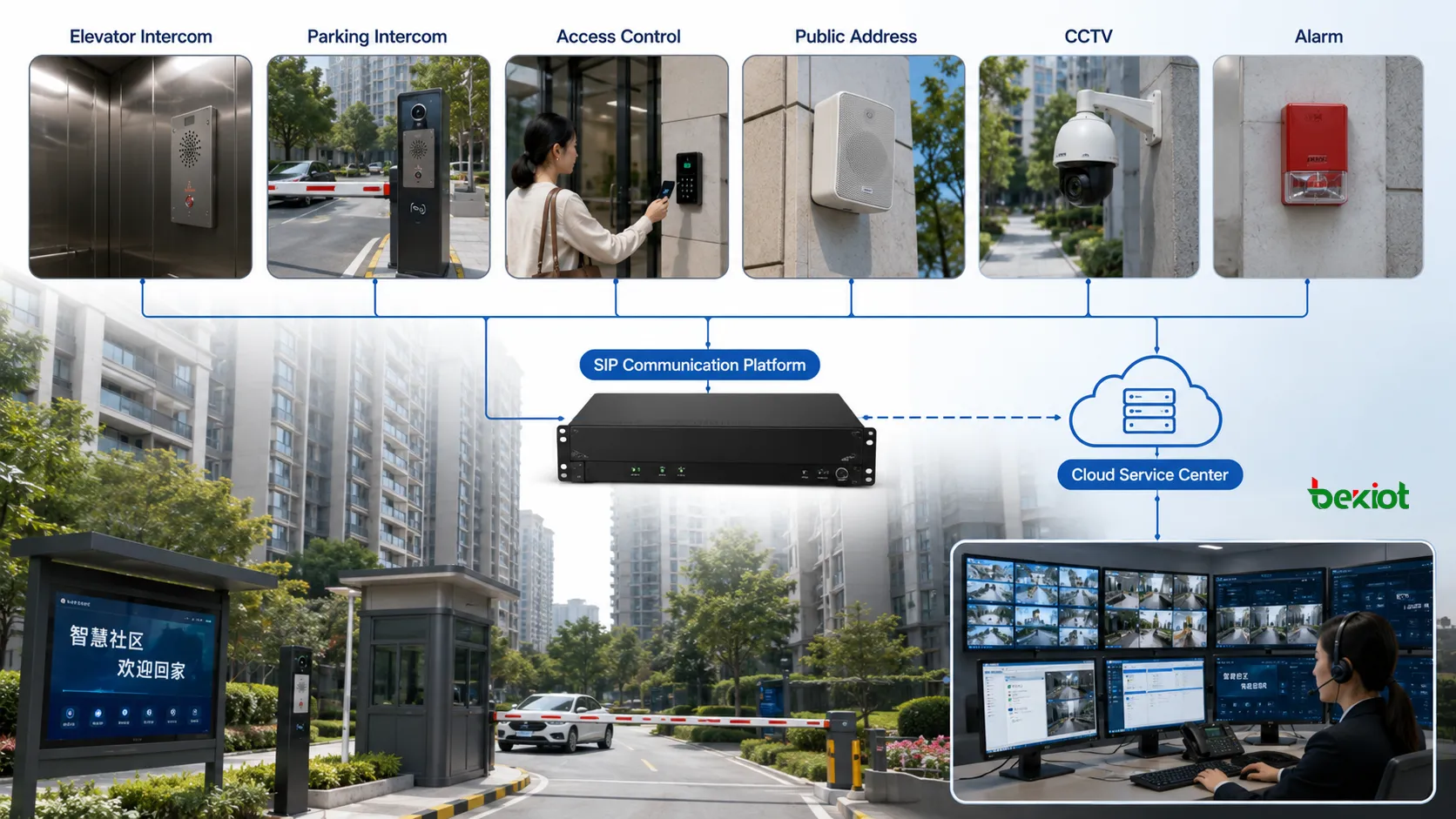

Communication Intégrée pour Communautés Intelligentes

Dans une communauté intelligente ou un complexe immobilier, l’interphonie d’ascenseur peut être intégrée à plusieurs sous-systèmes, notamment systèmes de surveillance, systèmes téléphoniques, interphonie de parking, sonorisation, contrôle d’accès, points d’aide d’urgence, PBX cloud, réseaux IMS d’opérateur et réseaux de sécurité dédiés.

Grâce à cette intégration, le centre de gestion immobilière peut utiliser une seule plateforme pour gérer les appels de service quotidien, les appels d’urgence, la liaison vidéo, la réponse aux alarmes, la diffusion d’annonces, l’assistance au contrôle d’accès et la coordination de maintenance. Cela améliore l’efficacité de gestion et réduit le coût d’exploitation de plusieurs systèmes isolés.

Un système moderne d’interphonie pour ascenseurs ne doit pas seulement résoudre les appels d’urgence dans la cabine. Il doit également devenir une partie intégrée de la sécurité du bâtiment, du service de gestion, de la vérification vidéo et de la gestion de réponse d’urgence.

Scénarios d’Application Typiques

Communautés Résidentielles Intelligentes

Dans les résidences, le système peut connecter l’interphonie d’ascenseur, l’interphonie d’entrée d’immeuble, les unités intérieures, l’interphonie de parking, les points d’aide extérieurs, la sonorisation publique et les salles de contrôle de la propriété. Les résidents peuvent demander de l’assistance via les boutons d’urgence d’ascenseur, les terminaux d’interphonie des espaces publics ou les dispositifs d’interphonie de contrôle d’accès.

Le centre de gestion peut répondre aux appels, visualiser la vidéo liée, ouvrir les portes à distance, transférer les appels, diffuser des notifications et coordonner les agents de sécurité via une seule plateforme.

Bâtiments Commerciaux et Tours de Bureaux

Les bâtiments commerciaux disposent souvent de nombreux ascenseurs, d’un flux important de passagers et de plusieurs équipes de gestion. Le système d’interphonie permet aux passagers, agents de sécurité, équipes techniques et opérateurs immobiliers de communiquer rapidement lors de pannes d’ascenseur ou d’événements de service.

Le système peut être intégré à la surveillance du bâtiment, aux téléphones IP, au contrôle d’accès, à l’alarme incendie et à la sonorisation pour soutenir une exploitation de sécurité centralisée.

Hôtels et Appartements avec Services

Pour les hôtels et appartements avec services, la communication d’urgence d’ascenseur est directement liée à l’expérience client et à la sécurité. Les appels depuis les cabines peuvent être routés vers la réception, la salle de sécurité, le responsable de garde ou l’équipe technique.

La liaison vidéo et l’enregistrement des appels aident le personnel hôtelier à vérifier rapidement les incidents, à répondre de manière professionnelle et à conserver des dossiers de service.

Hôpitaux et Établissements de Santé

Les hôpitaux ont besoin d’une communication fiable 24/7 pour les patients, visiteurs, médecins, infirmiers et équipes de maintenance. Les appels d’interphonie d’ascenseur peuvent être connectés aux centres de sécurité, postes infirmiers, services techniques et salles de contrôle d’urgence.

Le système peut également prendre en charge la diffusion d’annonces et la liaison d’alarmes pour améliorer la gestion de sécurité hospitalière en situation d’urgence.

Centres Commerciaux et Bâtiments Publics

Les centres commerciaux, centres d’exposition, bâtiments administratifs, écoles et installations publiques exigent une réponse rapide aux demandes d’aide des passagers, appels d’urgence et pannes d’équipements. L’interphonie d’ascenseur peut fonctionner avec CCTV, points d’aide, sonorisation et plateformes de dispatching de sécurité afin de créer un système unifié de service et de sécurité.

Pôles de Transport

Les aéroports, gares ferroviaires, stations de métro, terminaux de bus et parkings nécessitent souvent une surveillance centralisée de nombreux ascenseurs et points d’assistance publique. Un système d’interphonie d’ascenseur basé sur SIP peut connecter ces points à un centre de commandement et prendre en charge la liaison vidéo, la diffusion d’urgence et la réponse multi-opérateurs.

Méthodes de Déploiement

Déploiement Basé sur LAN

Pour les bâtiments individuels ou les communautés locales, la passerelle SIP d’interphonie d’ascenseur peut se connecter au réseau local. Le centre de contrôle, le serveur SIP, les caméras IP, la console de dispatching et les appareils de gestion peuvent fonctionner dans le même LAN. Ce déploiement est simple, stable et adapté à la plupart des projets de bâtiment.

Déploiement WAN et Inter-réseaux

Pour les grandes communautés, les bâtiments distribués ou les groupes immobiliers, le système peut être déployé sur différents segments réseau, routeurs ou réseaux étendus. La communication SIP et la gestion de plateforme permettent à plusieurs bâtiments de se connecter à un centre de surveillance centralisé ou à un centre de services cloud.

Déploiement du Centre de Services Cloud

Pour les groupes immobiliers et les projets multi-sites, les événements d’interphonie d’ascenseur peuvent être connectés à un centre de services cloud. Le centre cloud peut prendre en charge la réponse centralisée, les journaux d’appels, l’état des appareils, le traitement des alarmes, la maintenance à distance et l’exploitation unifiée.

Déploiement de Rénovation de Systèmes Existants

Pour les bâtiments existants équipés de systèmes analogiques à deux fils ou quatre fils, la passerelle SIP d’ascenseur peut être installée afin de connecter l’interphonie d’origine à la plateforme de communication IP. Cette méthode conserve autant que possible le système original et active la communication SIP, la liaison vidéo, l’enregistrement et le dispatching centralisé.

Avantages du Système

Rénovation Simple

La solution peut utiliser le câblage d’interphonie d’ascenseur existant et l’infrastructure réseau du bâtiment. Elle réduit le besoin de recâblage à grande échelle et rend la mise à niveau des anciens systèmes plus pratique.

Coût de Construction Réduit

En conservant les équipements d’ascenseur d’origine à deux fils ou quatre fils et en ajoutant une passerelle SIP, le projet peut réduire les coûts de remplacement matériel, de câblage et d’installation.

Intégration SIP Standard

Le système repose sur la communication SIP standard et peut se connecter aux IP PBX, IMS, téléphones SIP, consoles de dispatching, plateformes PBX cloud et systèmes de communication tiers.

Gestion Unifiée de Plateforme

L’interphonie d’ascenseur, l’interphonie de parking, l’interphonie de contrôle d’accès, les points d’aide publics, les alarmes d’urgence, la vidéosurveillance et la sonorisation peuvent être gérés depuis une seule plateforme.

Liaison Vidéo et Alarme

Les appels d’urgence peuvent être associés aux caméras et aux événements d’alarme, ce qui permet aux opérateurs de voir la situation sur site tout en communiquant avec les passagers ou le personnel de terrain.

Maintenance à Distance

La plateforme peut prendre en charge la gestion à distance des appareils, la surveillance d’état, les journaux d’appels et la configuration du système. Cela réduit la charge de maintenance et améliore l’efficacité d’exploitation à long terme.

Expansion des Services

L’interphonie d’ascenseur est souvent une application de sécurité obligatoire. Une fois la plateforme de communication SIP déployée, elle peut être étendue à l’interphonie de bâtiment, à la sonorisation, à l’assistance de parking, aux points d’aide d’urgence, au contrôle d’accès, à la liaison d’alarme et à l’exploitation de communautés intelligentes.

Intégration de la Solution Becke Telcom

Becke Telcom peut fournir des produits de communication basés sur SIP et des options d’intégration pour la communication d’urgence des ascenseurs, les salles de contrôle de propriété, les systèmes IP PBX, les plateformes de dispatching, la sonorisation, la liaison d’alarme et la gestion de sécurité du bâtiment. Pour les projets nécessitant une rénovation d’interphonie à deux fils ou quatre fils, la communication SIP, la liaison vidéo et la gestion centralisée, les solutions Becke Telcom peuvent connecter l’interphonie d’ascenseur à des flux de communication plus larges du bâtiment.

La solution peut être adaptée aux communautés résidentielles, bâtiments commerciaux, hôtels, hôpitaux, campus, pôles de transport et parcs industriels. Elle peut fonctionner avec des téléphones SIP, bornes d’appel d’urgence, téléphones industriels, passerelles de sonorisation, systèmes CCTV, contrôle d’accès, systèmes d’alarme et plateformes de commandement et de dispatching.

Conclusion

Un système d’interphonie pour ascenseurs ne doit pas rester un téléphone analogique d’urgence autonome. En utilisant une passerelle SIP d’interphonie d’ascenseur à cinq parties, les systèmes existants à deux fils ou quatre fils peuvent être transformés en plateforme IP, visuelle, gérable et intégrée.

Cette solution conserve la valeur de l’infrastructure d’interphonie d’origine tout en ajoutant la communication SIP, les appels vers le centre de contrôle, la liaison vidéo, l’intégration d’alarme, la diffusion sonore, l’enregistrement, le transfert d’appel, l’interphonie hors ligne et la gestion centralisée. Pour les bâtiments et communautés intelligents, elle offre une voie pratique vers une exploitation d’ascenseurs plus sûre et un service de propriété plus efficace.
