Étude de cas Becke Telcom sur la sécurité et le dispatching dans les gares indonésiennes
Les systèmes de communication ferroviaire doivent faire bien plus que diffuser les annonces quotidiennes. Dans les gares très fréquentées, les voyageurs peuvent avoir besoin d’une aide immédiate, les agents doivent se coordonner entre quais et bureaux, et le centre de supervision doit répondre sans délai aux urgences. Cette étude présente un projet indonésien où les solutions Becke Telcom ont amélioré l’assistance aux voyageurs, le signalement des urgences et le dispatching centralisé.
Le projet a utilisé des modules d’interphonie BK-DAB-PA2S, des terminaux SIP BHP-SOS16 et des terminaux de dispatching GP320 afin de créer un réseau de gare mieux connecté. Les voyageurs pouvaient demander de l’aide depuis des points SOS, le personnel pouvait communiquer avec le centre et les opérateurs disposaient d’un moyen plus clair de répondre, de dépêcher des équipes et de gérer les événements.
Le projet a été déployé pour PT Kereta Commuter Indonesia, également appelée KCI. KCI est un opérateur de trains de banlieue en Indonésie, assurant le transport de voyageurs dans les grandes zones urbaines et périphériques. Son réseau dessert Jakarta, Bogor, Depok, Tangerang et Bekasi, avec 79 gares et environ 418,5 kilomètres de lignes exploitées.
À cette échelle, la communication en gare est directement liée à la qualité de service et à la sécurité publique. Les voyageurs peuvent demander de l’aide pour la billetterie, l’orientation sur les quais, des objets perdus, une urgence médicale, un incident de sécurité ou une réclamation urgente. Les agents doivent aussi se coordonner entre espaces publics, postes de police, salles de supervision et guichets.
Avant la modernisation, l’assistance dépendait davantage des rondes, des interventions manuelles et de moyens de communication séparés. Il était donc difficile de garantir une aide rapide partout. En situation d’urgence, même un court retard pouvait affecter l’expérience du voyageur, l’efficacité du traitement et l’ordre d’exploitation.
KCI avait besoin d’une solution permettant aux voyageurs de joindre rapidement le centre de supervision. Le système devait aussi assurer les communications entre agents et centre, le signalement d’urgence au niveau des quais, un audio bidirectionnel clair et un contrôle centralisé. Les équipements devaient être visibles, simples à utiliser et protégés dans des structures adaptées aux gares très fréquentées.
L’objectif final n’était pas simplement d’ajouter des interphones. Il fallait créer un cadre de communication ferroviaire interconnecté, capable d’améliorer l’efficacité du service, de renforcer la sécurité des voyageurs et d’aider le centre à traiter les événements plus rapidement et de manière homogène.
Une gare ferroviaire diffère d’un immeuble de bureaux. Elle comprend de forts flux de voyageurs, plusieurs entrées et sorties, des quais, des zones de billetterie, des locaux de service, des postes de police et des espaces d’exploitation. Les points de communication sont dispersés et les usagers ne savent pas toujours où trouver un agent.
L’assistance est également urgente. Un voyageur peut demander une direction, une famille signaler un objet perdu ou une personne appuyer sur un bouton d’urgence pour un problème médical ou de sécurité. Le système doit alors relier rapidement et clairement l’usager au bon centre opérationnel.
Le centre de supervision subit lui aussi une pression concrète. Les opérateurs doivent connaître l’origine de l’appel, la nature de l’événement et la nécessité éventuelle d’envoyer du personnel. Sans réseau SOS fixe, ils dépendent d’appels téléphoniques, de rapports de ronde ou de radios dispersées, ce qui ralentit l’intervention.
La protection des équipements constitue un autre défi. Les appareils installés dans les espaces publics sont soumis à un usage fréquent, aux chocs accidentels, à la poussière, à l’humidité et aux risques de manipulation. Un terminal ferroviaire doit donc combiner performances audio, compatibilité SIP, installation maîtrisable et grande robustesse physique.
Le système ferroviaire Becke Telcom a été conçu autour de trois rôles. BK-DAB-PA2S équipait les points SOS personnalisés destinés aux voyageurs. BHP-SOS16 servait de terminal SIP dans les espaces publics et les postes de police. GP320 était installé au centre comme terminal visuel de communication et de dispatching.

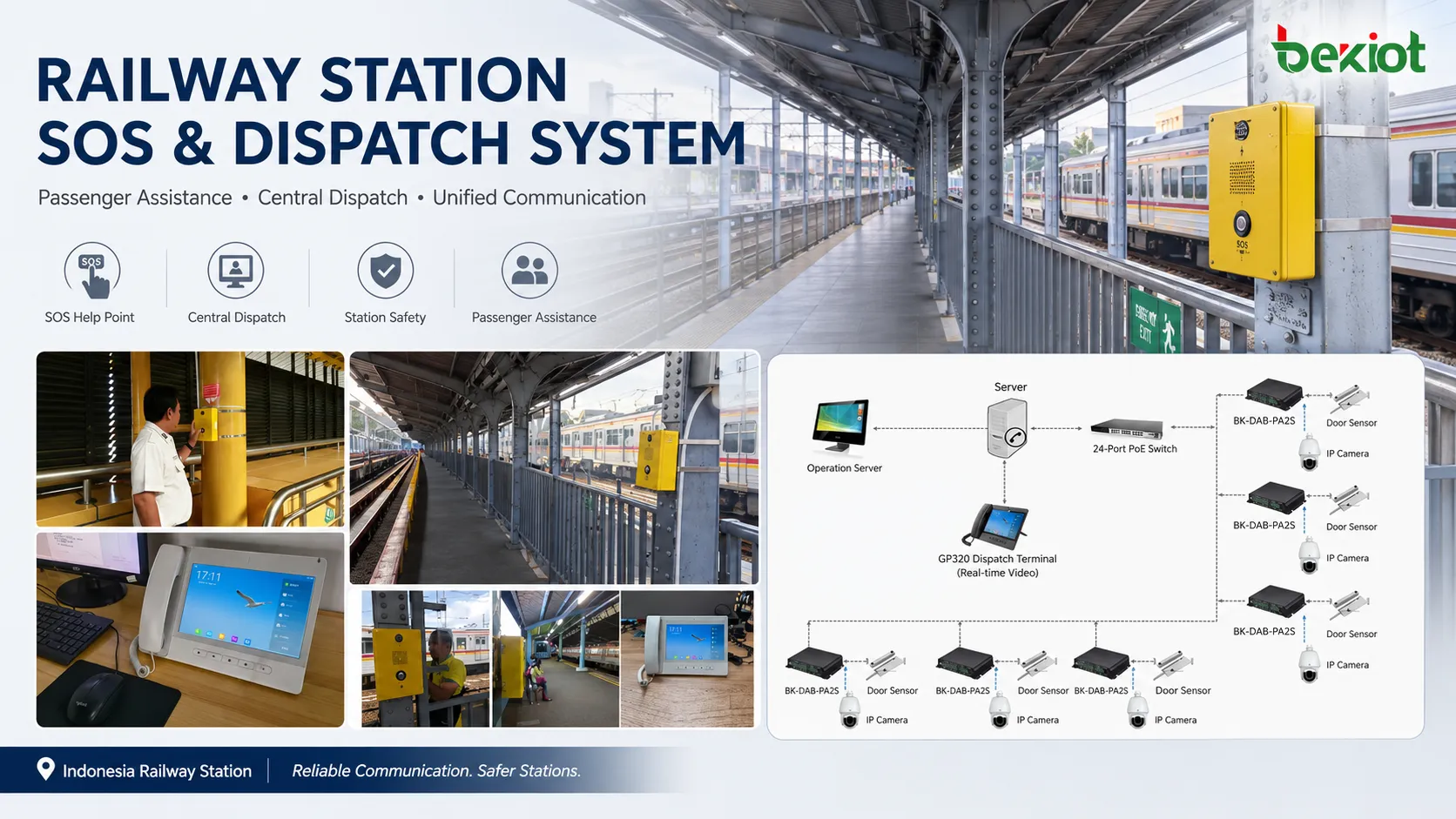

Le système suivait une architecture du terrain vers le centre. Lorsqu’un voyageur appuyait sur le bouton SOS, l’appel était acheminé au centre. Les appels depuis un BHP-SOS16 pouvaient également y être reçus. GP320 permettait aux opérateurs de traiter les appels, de contacter les points de la gare et de coordonner les actions depuis un poste central.
Au lieu de traiter séparément les appels SOS, l’interphonie des quais et l’exploitation du centre, le système les a intégrés dans un même flux ferroviaire. Le client a ainsi réduit les points isolés et amélioré la cohérence de la réponse dans les différentes zones.
| Équipement | Rôle de déploiement | Fonction principale | Valeur pour le projet |
|---|---|---|---|
| BK-DAB-PA2S | Point SOS personnalisé pour voyageurs | Demande d’aide à une touche et communication bidirectionnelle | Permet aux voyageurs de contacter rapidement le centre lorsqu’ils ont besoin d’aide |
| BHP-SOS16 | Interphone des espaces publics et du poste de police | Interphonie SIP, appel d’urgence, audio et intégration système | Fournit un accès de communication au personnel et aux zones voyageurs |
| GP320 | Terminal de dispatching du centre de supervision | Traitement des appels, interphonie bidirectionnelle, exploitation visuelle, contrôle de diffusion et dispatching | Aide les opérateurs à répondre, gérer et coordonner les événements plus efficacement |

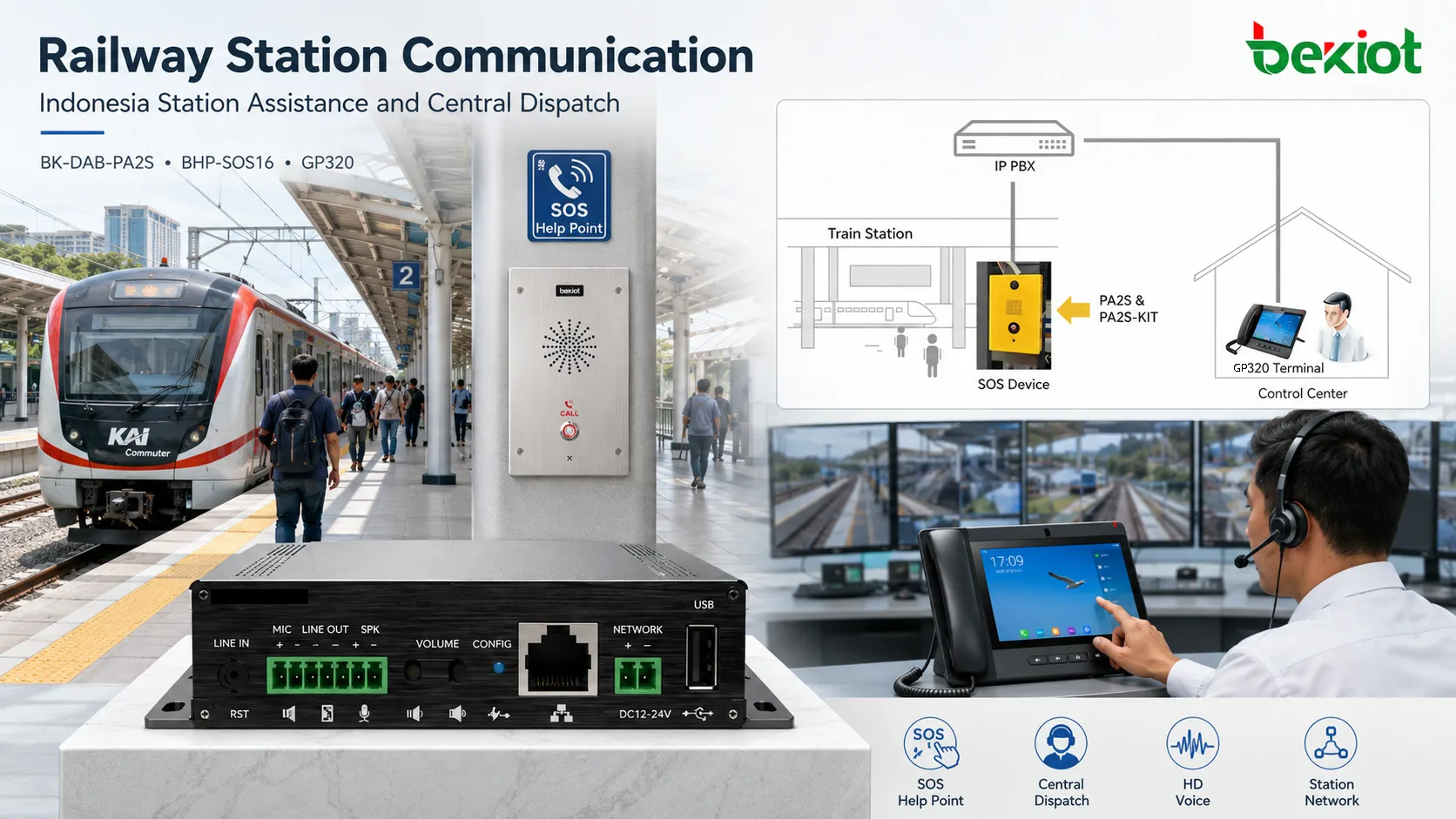

BK-DAB-PA2S a été utilisé comme composant central des points SOS. Les appareils destinés aux voyageurs doivent être suffisamment simples pour être utilisés par tous sous pression. L’appel à une touche permet de demander de l’aide sans rechercher de numéro ni trouver l’agent le plus proche.
Pour ce projet, l’unité SOS a été intégrée dans un boîtier personnalisé adapté à la gare. L’ensemble comprenait le module BK-DAB-PA2S, un bouton, un haut-parleur, un microphone et les éléments de montage. Le boîtier protégeait l’équipement, rendait le point d’aide plus identifiable et l’harmonisait avec l’environnement.
Quand un voyageur appuie sur le bouton SOS, l’appel est envoyé au centre. L’opérateur peut répondre, parler directement avec lui et décider de donner des consignes vocales, de contacter le personnel ou de transmettre l’événement aux services de sécurité ou d’urgence.
Cette conception transforme une zone passive en point de communication actif. Les voyageurs n’ont plus à attendre une ronde. Le centre reçoit directement la demande, ce qui réduit le délai de première réponse et permet de comprendre plus tôt la situation.
BHP-SOS16 a été utilisé dans les espaces publics et les postes de police pour fournir une interphonie SIP. Contrairement à un point analogique basique, il s’intègre à une architecture IP : enregistrement sur plateforme SIP, appels d’interphonie, appels d’urgence et connexion à d’autres ressources de la gare.
La fiche technique indique 2 lignes SIP, numérotation rapide, diffusion MP3, touches DSS personnalisées, connexion à un haut-parleur actif mono, sortie d’enregistrement, entrées et sorties de signaux, interface de carte TF et alimentation Ethernet. Ces fonctions conviennent aux zones nécessitant appels et liaison audio locale.
Le terminal prend aussi en charge la réponse automatique, le réglage de volume distant ou par boutons, la synchronisation horaire, les tâches programmées, la multidiffusion dynamique, la conversion appel SIP vers multidiffusion, HTTP API, Action URL et Active URI. Elles relient l’interphonie aux règles de gestion, aux tâches audio, aux messages de quai et aux événements externes.
Pour l’audio, il prend en charge les codecs bande étroite G.711, G.729, iLBC, G.723.1 et G.726-32K, ainsi que G.722 et Opus en large bande. Il offre aussi le full-duplex et l’annulation d’écho acoustique, utiles face au bruit ambiant, aux annonces, aux déplacements et aux espaces ouverts.
Le matériel BHP-SOS16 convient aux conditions publiques : protection IP65, résistance IK10, boîtier en aluminium, montage mural, PoE Class 3, alimentation DC12V–24V, contact anti-sabotage, deux interfaces d’entrée/sortie en court-circuit et fonctionnement de -30 °C à 60 °C pour un déploiement durable.
GP320 a été utilisé comme terminal principal de dispatching et de communication. Le centre doit recevoir et coordonner les appels des voyageurs, des agents et les urgences. Le terminal doit donc dépasser la simple voix et proposer une exploitation visuelle, une gestion souple des contacts, un audio clair et une intégration SIP.
La fiche correspondante prévoit 20 lignes SIP, voix HD, appels vidéo, PoE, écran tactile couleur 10,1 pouces 1280×800, combiné, modes mains libres et casque, touches virtuelles DSS intelligentes et système Android. Le terminal peut ainsi servir de console pratique pour la salle de supervision.
GP320 aide à répondre aux appels des points BK-DAB-PA2S et des terminaux BHP-SOS16. L’écran tactile simplifie la gestion, la conversation avec les utilisateurs et la coordination des interventions. Dans une gare où plusieurs événements peuvent survenir en différents endroits, le dispatching visuel réduit la confusion et accélère le traitement.
L’appareil prend également en charge les journaux d’appels, les annuaires local et réseau, la recherche intelligente, l’enregistrement audio et vidéo, le Wi-Fi, Bluetooth 5.0, Action URL, Active URI, la multidiffusion et le SIP standard. Ces fonctions améliorent les historiques, la traçabilité et les flux de dispatching.
Pour le réseau, il prend en charge Ethernet gigabit en mode pont, IPv4/IPv6, DHCP, authentification 802.1x, VLAN, LLDP, QoS, serveurs SIP principal et de secours, SIP sur UDP/TCP/TLS, RTP/RTCP/SRTP, STUN, HTTP/HTTPS et TR-069, offrant davantage de souplesse dans un réseau géré.
Le déploiement s’est organisé autour d’un flux de service concret. Les points SOS ont été placés dans les zones où les demandes étaient probables. Ils ont créé un canal fixe entre l’espace public et le centre. En cas de besoin, le voyageur appuyait sur le bouton et parlait directement à un opérateur.
Les BHP-SOS16 ont été installés dans les zones publiques et les postes de police. Dans l’espace public, ils assuraient le signalement d’urgence et la communication des agents avec le centre. Au poste de police, ils maintenaient le contact direct des équipes de sécurité avec le centre ou d’autres points.
GP320 a été installé dans le centre. Les opérateurs pouvaient recevoir les appels, gérer l’interphonie et coordonner les actions. Lorsqu’un appel arrivait d’un point SOS ou d’un terminal de gare, ils parlaient immédiatement avec l’appelant et déterminaient l’étape suivante.
Un événement typique suit ce parcours : un voyageur a besoin d’aide sur le quai, appuie sur le point SOS, BK-DAB-PA2S achemine l’appel, l’opérateur GP320 répond, confirme la situation puis contacte le personnel ou la sécurité. BHP-SOS16 fournit une autre entrée au même flux depuis l’espace public ou le poste de police.
Ce processus réduit l’intervalle entre la découverte et la réponse. Il améliore aussi la coordination, car le centre devient le nœud partagé pour l’assistance aux voyageurs, les contacts avec le personnel et le dispatching d’urgence.
Dans une gare, la vitesse de réponse dépend de la rapidité avec laquelle l’information atteint la bonne personne. Si le voyageur doit se rendre à un guichet, attendre une ronde ou utiliser son mobile, du temps précieux peut être perdu. Un système SOS fixe crée un canal plus clair et fiable.
La communication intégrée aide aussi le centre à garder le contrôle. Les opérateurs reçoivent des appels de plusieurs points, identifient leur origine, parlent directement à l’usager et coordonnent le personnel. Cela améliore la connaissance de la situation et limite les confirmations répétées.
Pour le voyageur, l’aide devient plus facile à joindre. Pour le personnel, les appels sont acheminés, pris en charge et traités par un système défini. Pour l’opérateur ferroviaire, les historiques, la planification des équipements et les flux de réponse sont organisés de façon plus cohérente.
Ce type de système est particulièrement utile dans les grandes gares de banlieue, gares de correspondance, gares aériennes, quais éloignés et réseaux comportant de nombreux sites distribués. Il répond au service quotidien comme aux urgences.
La configuration à trois équipements a été retenue parce que chacun traite une couche différente : BK-DAB-PA2S pour l’accès des voyageurs, BHP-SOS16 pour l’interphonie robuste et GP320 pour l’exploitation du centre. Ensemble, ils constituent un système plus complet.
| Besoin du système | Équipement utilisé | Contribution à l’exploitation ferroviaire |
|---|---|---|
| Demande d’aide voyageur | BK-DAB-PA2S | Crée un point SOS à une touche dans les espaces publics |
| Interphonie des espaces publics | BHP-SOS16 | Prend en charge SIP, numérotation rapide, urgence, multidiffusion et liaison |
| Communication du poste de sécurité | BHP-SOS16 | Fournit à la police ou à la sécurité un terminal IP stable pour un contact direct |
| Contrôle du centre de supervision | GP320 | Assure réponse aux appels, écran tactile, vidéo, audio et coordination |
| Traçabilité des événements | GP320 et intégration de plateforme | Prend en charge les appels, les historiques et une réponse structurée |
| Robustesse extérieure ou en espace public | BHP-SOS16 | Offre IP65, résistance IK10, boîtier aluminium, contact anti-sabotage et PoE |
Les systèmes ferroviaires doivent rester faciles à maintenir dans de nombreuses gares. Avec 79 gares dans le réseau KCI, la configuration, le dépannage et la gestion réseau ne peuvent dépendre uniquement d’interventions manuelles. Les communications SIP et l’accès IP rendent la centralisation plus réaliste.
BHP-SOS16 prend en charge Ethernet 10/100 Mbit/s, IPv4/IPv6, IP statique, DHCP, PPPoE, VPN L2TP et OpenVPN, VLAN, HTTP API, Action URL et Active URI. Il peut ainsi s’intégrer aux réseaux de gare gérés et aux scénarios de liaison d’événements.
GP320 apporte Ethernet gigabit, SIP sur UDP/TCP/TLS, RTP/RTCP/SRTP, STUN, DHCP, 802.1x, VLAN, LLDP, QoS, serveurs SIP principal et de secours, HTTP/HTTPS et TR-069. L’équipe dispose de plus d’options pour la planification, le provisionnement et la gestion à distance.
C’est essentiel, car le système ne doit pas devenir difficile à maintenir après installation. Les équipements doivent être traçables, configurables et pris en charge dans le temps. L’ajout de points ou la modification d’une route doit être possible sans refaire toute l’architecture.
Une demande d’assistance commence souvent par l’incertitude. Le voyageur peut ignorer où se trouve le guichet, avoir du mal à parler au personnel ou ne pas pouvoir quitter le quai. Un point SOS BK-DAB-PA2S lui offre un accès direct et visible à l’aide.
Après pression sur le bouton, l’opérateur répond via GP320. Le voyageur explique son problème et l’opérateur donne des instructions ou contacte le personnel. Si nécessaire, il coordonne avec la sécurité par les points BHP-SOS16 ou d’autres canaux internes.
Cela réduit la nécessité de chercher un agent et le risque qu’un événement passe inaperçu. Les responsables peuvent également construire un processus plus contrôlé pour traiter les demandes.
Le signalement d’urgence exige une connexion rapide, une voix claire et un acheminement prévisible. BHP-SOS16 prend en charge les appels d’urgence et l’interphonie. Sa numérotation rapide, son enregistrement SIP, le full-duplex, l’AEC et sa robustesse conviennent aux espaces publics et locaux d’exploitation.
Lorsqu’un appel est lancé depuis un quai, une zone publique ou un poste de police, il est acheminé au centre. L’opérateur GP320 le reçoit et démarre la réponse. Si des agents locaux sont nécessaires, il contacte le personnel ou la sécurité selon le flux prévu.
L’objectif est de réduire le temps entre l’événement, sa connaissance par le centre et la réponse sur le terrain. Cela améliore la gestion des blessures, comportements anormaux, personnes perdues, pannes et conflits dans les zones publiques.
Le centre de supervision est le cœur des communications. GP320 fournit un terminal dédié aux appels, à l’interphonie et au dispatching. Son grand écran tactile et ses fonctions programmables sont plus adaptés qu’un téléphone de bureau pour gérer de nombreux points.
Avec GP320, l’opérateur répond aux points SOS, communique avec BHP-SOS16 et coordonne la voix depuis un seul poste. Voix HD, vidéo, enregistrement, historiques, contacts, Wi-Fi, Bluetooth et multidiffusion lui donnent davantage d’outils au quotidien et en urgence.
Dans les grands réseaux, le centre ne doit pas seulement recevoir les appels. Il doit comprendre le contexte, coordonner les ressources et organiser les communications. GP320 soutient ce rôle par le SIP, l’exploitation visuelle et une gestion de type dispatching.
Après le déploiement, le système est devenu plus direct et plus facile à utiliser. Les voyageurs demandaient de l’aide aux points SOS, les agents utilisaient les terminaux SIP et le centre répondait et gérait les appels via GP320.
Le projet a amélioré l’efficacité du service. Au lieu d’attendre une ronde ou de chercher un guichet, les voyageurs rejoignaient le centre depuis des points fixes, permettant des consignes immédiates ou un envoi plus rapide de personnel.
Le système a aussi renforcé la sécurité. BHP-SOS16 a fourni un accès robuste dans les zones publiques et opérationnelles, BK-DAB-PA2S a créé un canal d’urgence pour les voyageurs et GP320 a centralisé le traitement, améliorant le service quotidien et les urgences.
Du point de vue de la gestion, la fragmentation a diminué. Les appels SOS, l’interphonie publique et le dispatching n’étaient plus des fonctions isolées. La gare disposait d’un flux unifié pour l’assistance, le signalement et la coordination.
Le premier avantage a été une réponse plus rapide. Un point SOS à une touche reliait directement le voyageur au centre, réduisant le temps de signalement et rendant l’aide plus accessible dans les zones fréquentées.
Le deuxième a été une communication plus claire. BHP-SOS16 a fourni un canal SIP dans les espaces publics et les postes de police. Le full-duplex, l’AEC et les codecs large bande ont amélioré l’intelligibilité par rapport aux appareils simples.
Le troisième a été une meilleure coordination. GP320 a offert un poste pratique pour traiter les appels, consulter les historiques et coordonner la réponse. Ses lignes SIP, son écran, la voix HD, la vidéo et les fonctions de dispatching conviennent au multipoint.
Le quatrième a été une extension plus simple. L’architecture IP et SIP permet de planifier et d’ajouter des points avec davantage de souplesse, un avantage important pour un réseau comportant de nombreuses gares et de longues lignes.
Le cinquième a été une meilleure traçabilité. Les appels et événements sont gérés plus systématiquement via des équipements dédiés et des terminaux centraux, ce qui facilite l’analyse, l’amélioration du service et la gestion à long terme.
Dans un projet multigare, la conception doit commencer par les scénarios d’usage plutôt que par les appareils. Il faut repérer où les voyageurs demanderont probablement de l’aide, où le personnel a besoin d’un contact direct et où le centre doit être informé plus vite.
Les points SOS voyageurs doivent être visibles et accessibles. Leur boîtier doit protéger l’équipement et rendre la fonction d’appel évidente. Un marquage clair, une bonne hauteur et une captation audio fiable sont essentiels.
Les terminaux d’interphonie doivent être placés là où une communication urgente peut être nécessaire. PoE, IP65, IK10, alarme anti-sabotage et compatibilité SIP rendent BHP-SOS16 adapté aux espaces publics et aux salles d’exploitation.
Le centre doit disposer de terminaux capables de gérer le volume et la complexité. GP320 est utile lorsque les opérateurs ont besoin de plus qu’un téléphone : écran tactile, gestion SIP, audio clair, vidéo et fonctions de réponse rapide.
La planification réseau est également essentielle. Les équipements doivent bénéficier d’un accès stable, de politiques VLAN ou QoS adaptées, d’un enregistrement SIP sécurisé et de noms clairs. Le dépannage reste ainsi plus simple lors de l’ajout de gares et de terminaux.
Ce projet en Indonésie montre comment les produits Becke Telcom réunissent assistance aux voyageurs, interphonie et dispatching. BK-DAB-PA2S sert de base aux points SOS personnalisés, BHP-SOS16 offre un accès SIP robuste et GP320 donne au centre un terminal de dispatching efficace.
La valeur ne se limitait pas à installer des appareils. Le projet a créé un flux concret du voyageur au centre, du personnel à la salle de contrôle et de l’urgence à la coordination. Dans un réseau très fréquenté, il améliore vitesse, fiabilité et sécurité opérationnelle.
