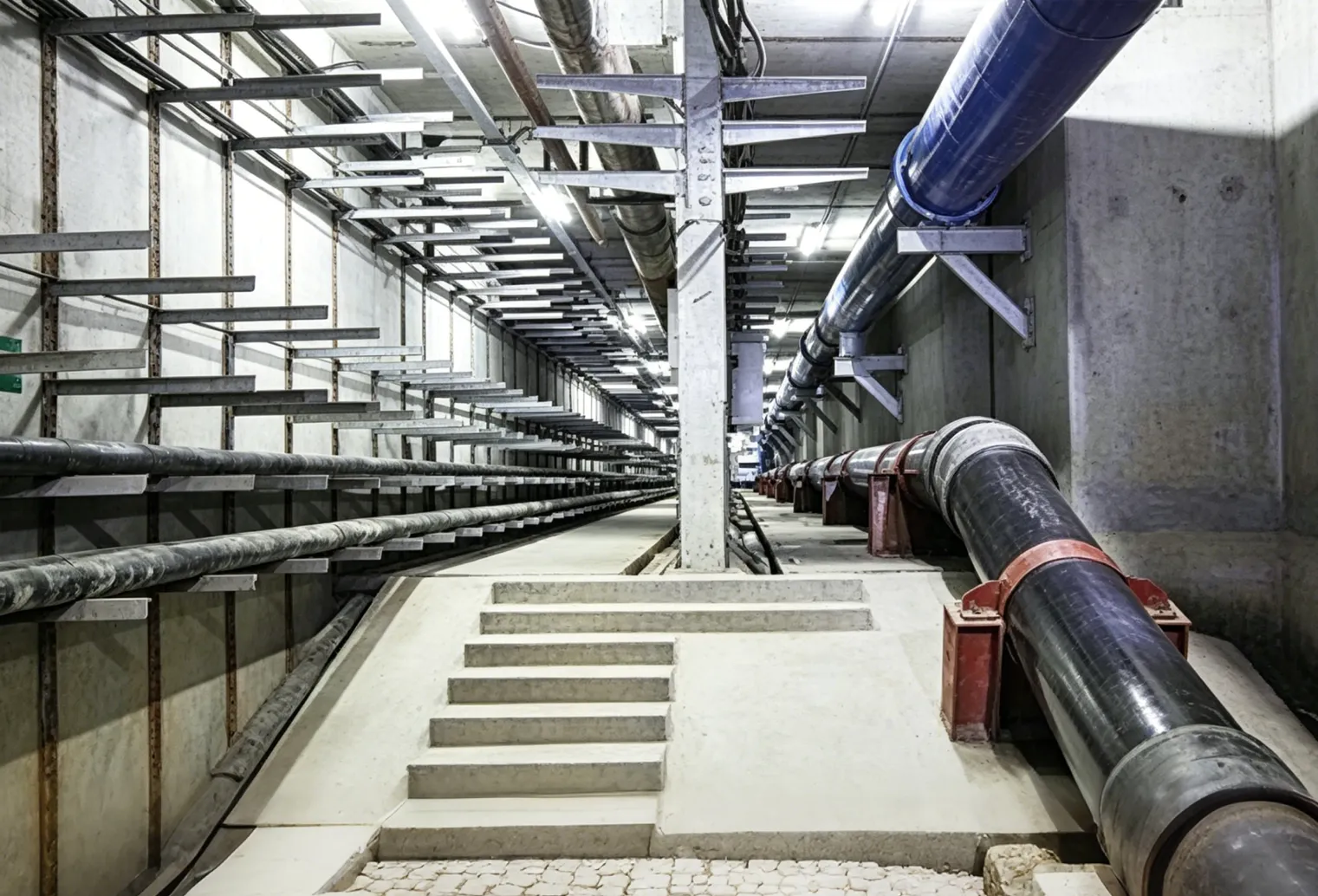

Tunnel utilitaire
Solution de communication d’urgence pour un projet de galerie technique au Sichuan
Assurer une couverture de communication vocale sur toute la galerie, sans zone aveugle, avec interphonie bidirectionnelle entre les terminaux portatifs du personnel, les terminaux fixes de la galerie et le centre de gestion, tout en permettant à plusieurs équipes de rester simultanément en ligne pour des opérations coordonnées.
Fournir des fonctions de liaison d’urgence et une intégration profonde avec le système existant d’alarme incendie, le système de surveillance environnementale (température, humidité, concentration de gaz, accumulation d’eau) et le système de ventilation, afin de lancer rapidement une réponse d’urgence complète après déclenchement d’une alarme.
Prendre en charge la convergence multi-réseaux et la compatibilité avec les systèmes radio professionnels de sécurité publique et les réseaux opérateurs 4G/5G, afin d’assurer la communication interservices entre le centre de gestion, les équipes de maintenance et les services d’urgence tels que les pompiers et les autorités municipales.
Permettre un positionnement précis du personnel de maintenance et des équipements clés, facilitant la localisation rapide des personnes piégées et des points de défaillance pendant les urgences, et améliorant l’efficacité du sauvetage.
Les équipements doivent être adaptés à l’environnement difficile de la galerie, notamment espaces confinés, humidité, poussière et vibrations, avec un indice de protection élevé et une capacité de fonctionnement d’urgence prolongé sans alimentation secteur, afin de garantir une communication continue dans les scénarios extrêmes.
Le centre de gestion doit prendre en charge la répartition visuelle, permettant aux opérateurs de consulter les flux vidéo en temps réel de la galerie et d’effectuer une répartition liée voix/vidéo avec le personnel sur site afin de comprendre intuitivement les conditions du terrain.
Pour répondre aux caractéristiques de l’environnement de la galerie, une architecture à quatre couches “centre de contrôle + réseau de transmission + terminaux de terrain + liaison audiovisuelle” est adoptée. Cette approche équilibre stabilité, évolutivité et adaptation au scénario, assurant une réponse rapide en communication d’urgence et une couverture intégrale.
Couche |
Équipement principal |
Description fonctionnelle |
Couche du centre de contrôle |
Serveur central Becke de diffusion IP et d’interphonie, console de répartition tactile, plateforme vidéo intégrée |
Noyau de contrôle du système, responsable de la génération des ordres, de la gestion des équipements, de la liaison multi-systèmes et de la répartition audio/vidéo, permettant un commandement d’urgence unifié. |
Couche réseau de transmission |
Anneau fibre optique industriel, stations de base privées 5G, passerelles Mesh auto-organisées |
Construit des liaisons doublement redondantes, avec la fibre comme canal principal et la 5G/Mesh comme secours, garantissant l’absence de zones sans signal et l’absence d’interruption sur toute la galerie. |
Couche des terminaux de terrain |
Téléphones d’appel d’urgence, haut-parleurs SIP de diffusion, terminaux portatifs d’interphonie, dispositifs d’alarme sonore et visuelle, terminaux de positionnement |
Déployés dans différentes zones de la galerie pour exécuter les ordres de répartition et fournir l’appel d’urgence à une touche et l’interphonie bidirectionnelle, assurant la communication temps réel entre le terrain et le centre. |
Couche de contrôle couplé |
Interfaces d’alarme incendie, modules de surveillance environnementale, unités de contrôle de ventilation, terminaux de surveillance de canalisations |
Déclenche automatiquement les événements d’urgence et coordonne différents types d’équipements, réduisant l’intervention manuelle et améliorant l’efficacité de réponse. |
Becke fournit une solution de communication intégrée pour les galeries techniques, couvrant à la fois les équipements centraux de répartition dans la salle technique et les terminaux de communication d’urgence antidéflagrants dans la galerie, afin de contrôler de manière intégrée l’interphonie, la diffusion, la liaison vidéo et l’enregistrement complet.
Nom de l’équipement |
Modèle |
Quantité |
Fonction principale |
Serveur central de diffusion IP et d’interphonie |
BK-RCS-U4000 |
2 unités (principale et secours) |
Noyau du système, prenant en charge l’enregistrement de plus de 2000 terminaux, avec redondance principal/secours pour éviter les points de défaillance uniques. |
Console de répartition tactile |
DSC-BD215S-IP |
1 unité |
Écran tactile 21,5 pouces intégrant vidéosurveillance, répartition vocale et autres fonctions pour une opération tout-en-un. |
Plateforme vidéo intégrée |
BK-DVG108032P |
1 unité |
Prend en charge l’accès à 56 caméras HD, avec aperçu vidéo, lecture et liaison audio/vidéo. |
Serveur d’enregistrement |
BK-SIP8T |
1 unité |
Enregistrement 24 h/24, stockage 10 TB et consultation sur 365 jours pour faciliter la traçabilité des urgences. |
Type d’équipement |
Modèle |
Emplacement d’installation |
Caractéristiques clés |

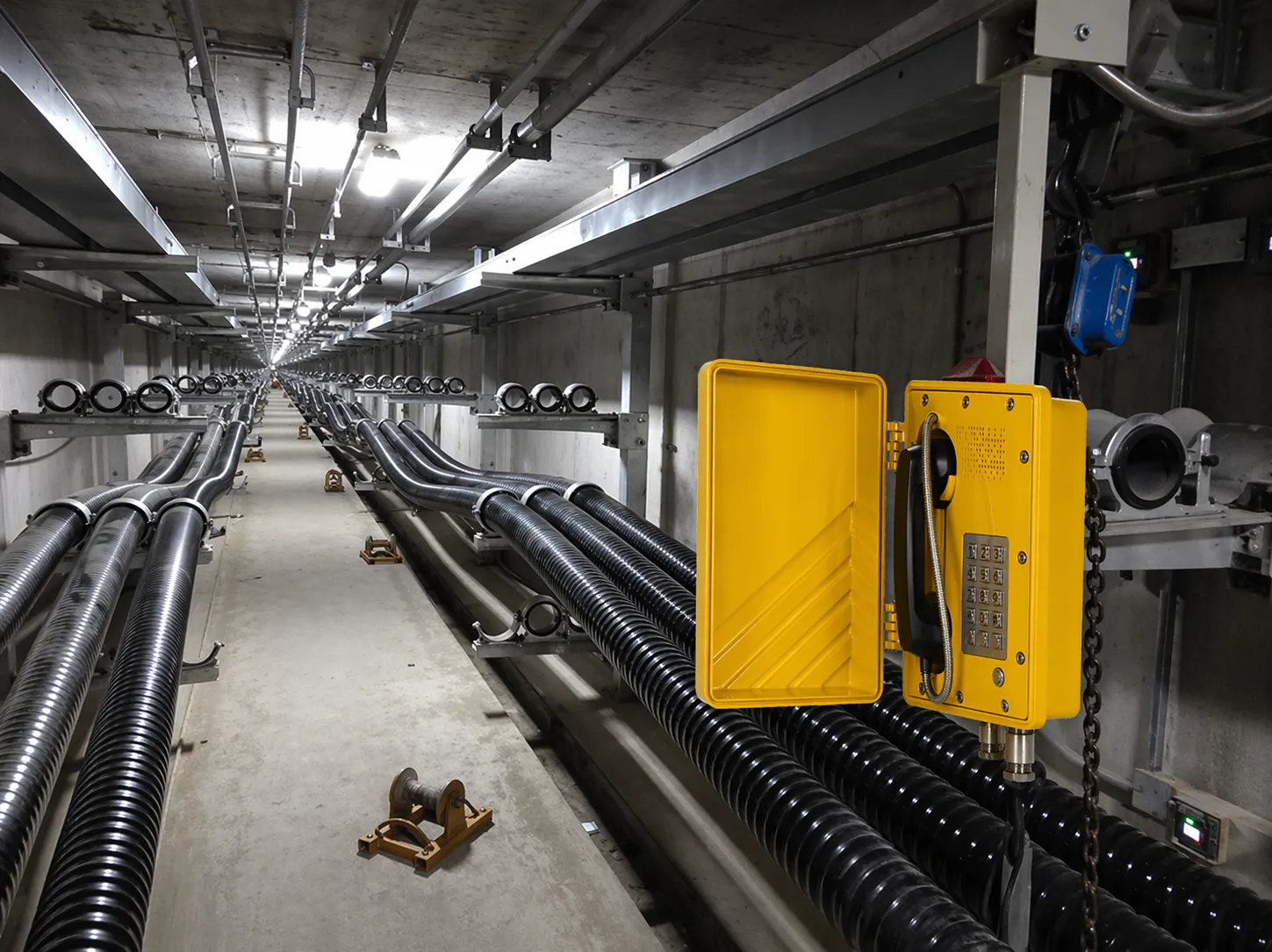

Téléphone d’aide d’urgence |
EX-BT27, EX-BH621 |
Tous les 200 mètres le long des passages de maintenance |
Protection IP66, appel à une touche, remontée automatique d’adresse, adapté aux environnements humides et poussiéreux. |
Haut-parleur de diffusion |
SK Series |
Tous les 100 mètres au plafond de la galerie |
Haut-parleur à pavillon étanche, haute puissance, couverture de 50 mètres, diffusion claire et audible. |
Dispositif d’alarme sonore et visuelle |
Becke AL-200 |
Entrées de compartiments et intersections |
Alarme 120 dB, feux rouges et bleus clignotants, liaison avec la diffusion pour les alertes d’évacuation. |
Module fonctionnel |
Résultat de mise en œuvre |
Retour utilisateur |
Appel d’urgence à une touche |
En cas d’urgence, l’appui sur le bouton d’aide connecte le centre de gestion en 3 secondes et transmet automatiquement l’emplacement, permettant une réponse rapide. |
Personnel de maintenance : “Il est pratique de demander de l’aide et de se connecter rapidement au centre, ce qui facilite le traitement des situations imprévues.” |
Diffusion sur toute la zone |
Prend en charge la diffusion globale ou par zones. Les ordres et avis d’urgence peuvent couvrir clairement toute la galerie, garantissant une transmission efficace de l’information. |
Exploitant de la galerie : “La transmission des consignes est très efficace et a nettement amélioré la réponse d’urgence.” |
Coordination multi-réseaux |
Supprime les barrières de communication afin que les dispositifs de différents services puissent s’interconnecter et interopérer, assurant une réponse coordonnée fluide. |
Service de secours : “La communication interservices est fluide, ce qui nous permet de coordonner et de lancer rapidement les opérations de sauvetage.” |
Positionnement précis |
Fournit le positionnement en temps réel du personnel et des équipements, permettant d’identifier rapidement les personnes piégées et les points de défaut pendant les urgences et de réduire le temps de sauvetage. |
Exploitant de la galerie : “Le positionnement est précis et l’efficacité du sauvetage s’est nettement améliorée.” |
Répartition visuelle |
La console de répartition affiche la vidéo en temps réel et assure la vidéo-interphonie avec le terrain, donnant aux opérateurs une vue intuitive de la situation et des commandes précises. |
Répartiteur : “La situation sur site est claire d’un coup d’œil, ce qui rend la répartition plus précise et plus efficace.” |
Liaison d’urgence |
Après déclenchement d’une alarme, différents types d’équipements sont automatiquement liés pour une gestion d’urgence automatisée et une réduction de l’intervention manuelle. |
Exploitant de la galerie : “La réponse liée est rapide et empêche efficacement l’aggravation des incidents.” |
