Un contacteur CA est un dispositif de commutation commandé électriquement, utilisé pour connecter et couper l’alimentation de charges telles que moteurs, pompes, compresseurs, chauffages, groupes d’éclairage et équipements industriels. Dans une armoire de commande, le contacteur sépare le circuit de puissance du circuit de commande. Les contacts principaux transportent le courant de charge, tandis que la bobine et les contacts auxiliaires permettent aux boutons-poussoirs, relais, sorties d’automate ou dispositifs de protection de démarrer et d’arrêter la charge de manière sûre et prévisible.

Un schéma de câblage de contacteur CA montre comment ces éléments sont reliés. Un schéma typique indique les bornes d’arrivée de ligne, les bornes de sortie vers la charge, les bornes de bobine, le relais de surcharge, les organes de marche et d’arrêt, ainsi que les contacts auxiliaires optionnels utilisés pour l’interverrouillage ou l’auto-maintien. Cette structure est importante pour l’installation, la maintenance, le diagnostic des défauts et la conception sûre des armoires électriques.

Le câblage d’un contacteur ne consiste pas seulement à raccorder des fils à des bornes repérées. Il dépend aussi de la tension de bobine, du type de charge, de la source de tension de commande, de la protection contre les courts-circuits, de la protection contre les surcharges et du schéma exact du fabricant. Toute installation réelle doit donc suivre la fiche technique de l’appareil et le plan du projet, en plus des principes généraux de câblage.

Les schémas généraux aident à comprendre la logique d’un circuit à contacteur, mais l’installation finale doit respecter le bornier exact, la tension nominale de bobine et les exigences de protection du dispositif utilisé.

Une installation de base associe un chemin de puissance pour la charge et un chemin de commande de plus faible puissance pour la bobine et la logique de fonctionnement.

Ce que montre un schéma de câblage de contacteur CA

Bornes de puissance et bornes de charge

La première partie du schéma présente le chemin principal de puissance. Sur de nombreux contacteurs de type IEC, l’alimentation entrante est repérée côté ligne par 1L1, 3L2 et 5L3, tandis que le côté sortie est repéré 2T1, 4T2 et 6T3. Lorsque la bobine est alimentée, les contacts principaux se ferment et relient le côté ligne au côté charge. Lorsque la bobine n’est plus alimentée, ils s’ouvrent et isolent la charge.

En commande de moteurs triphasés, ces pôles de puissance alimentent généralement le relais de surcharge puis le moteur. Dans les applications plus petites ou monophasées, le contacteur peut utiliser moins de pôles, mais la logique reste la même : la puissance entre côté source et ne sort côté charge que lorsque le contacteur est enclenché.

Le circuit de puissance doit donc être lu séparément du circuit de commande. Le chemin de fort courant indique comment la charge est commutée, tandis que le circuit de commande indique ce qui provoque l’ouverture ou la fermeture du contacteur.

Bornes de bobine et contacts auxiliaires

La deuxième partie du schéma montre le circuit de commande. Sur de nombreux contacteurs, les bornes de bobine sont repérées A1 et A2. Appliquer la bonne tension de commande entre ces deux bornes alimente la bobine et modifie l’état du contacteur. Sur certains modèles à bobine CC, la polarité peut être indiquée ; pour les bobines CA, le point essentiel est de respecter la tension nominale de commande.

De nombreux contacteurs disposent également de contacts auxiliaires. Un exemple courant est un contact normalement ouvert 13/14 et un contact normalement fermé 21/22. Ces contacts ne transportent pas le courant principal du moteur ou du chauffage ; ils servent au retour d’état, à l’interverrouillage, à la signalisation ou à la logique de maintien.

Dans un circuit marche/arrêt trois fils, le contact auxiliaire normalement ouvert est câblé en parallèle avec le bouton de marche pour créer un chemin d’auto-maintien ou de maintien. Une fois la bobine alimentée et le contact auxiliaire fermé, le contacteur reste alimenté après le relâchement du bouton de marche, jusqu’à ce qu’un bouton d’arrêt ou un contact de protection ouvre le circuit.

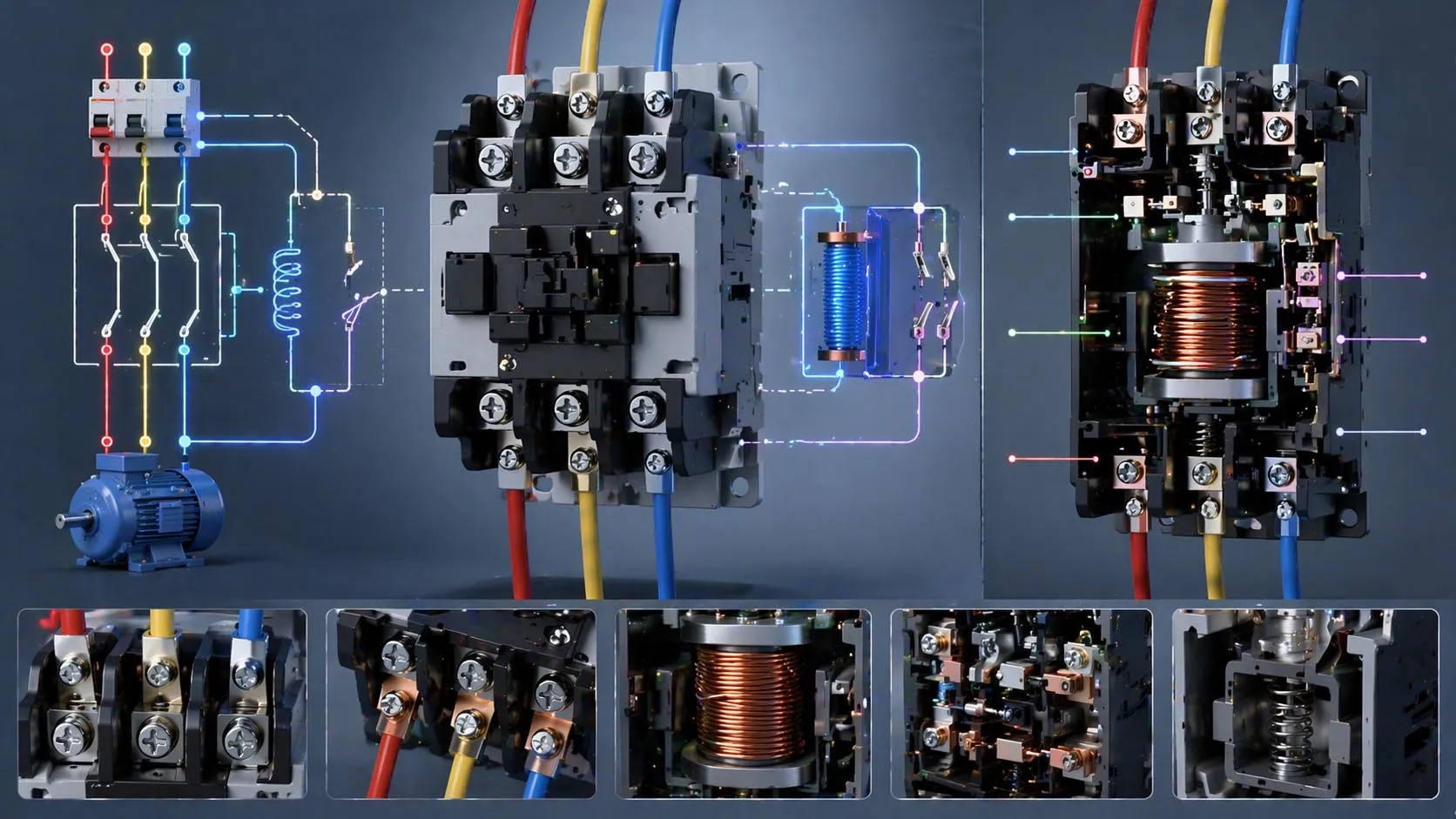

La plupart des schémas commencent par l’identification des bornes afin que l’installateur distingue correctement les fonctions de bobine, de puissance et d’auxiliaire.

Principe de fonctionnement de base d’un circuit à contacteur CA

Comment la bobine actionne les contacts principaux

Le principe est simple. Quand le circuit de commande applique la tension correcte à A1 et A2, la bobine électromagnétique attire l’ensemble mobile de contacts. Les contacts principaux se ferment et, selon la conception, les contacts auxiliaires changent aussi d’état. Lorsque l’alimentation de la bobine est supprimée, le ressort ramène le contacteur à son état normal.

Cette organisation permet à un signal de commande de faible puissance de commuter une charge beaucoup plus importante. Elle permet aussi de commander moteurs et équipements depuis boutons-poussoirs, thermostats, sorties d’automate, relais temporisés, relais de sécurité, flotteurs ou dispositifs distants sans faire passer le courant de pleine charge dans ces composants.

Comme la bobine est l’élément d’actionnement, le circuit de commande doit être câblé avec autant de soin que le circuit de puissance. Une tension de bobine incorrecte peut provoquer vibrations, surchauffe, défaut d’enclenchement ou détérioration du contacteur.

Comment est construit un circuit marche/arrêt standard

Un câblage courant utilise un bouton d’arrêt normalement fermé, un bouton de marche normalement ouvert, le contact auxiliaire normalement fermé du relais de surcharge et un contact auxiliaire normalement ouvert de maintien. L’alimentation de commande passe par le contact d’arrêt et le contact de surcharge, puis par le bouton de marche vers A1. A2 revient à l’autre côté de l’alimentation de commande.

Lorsque le bouton de marche est pressé, la bobine s’alimente. En même temps, le contact auxiliaire de maintien se ferme et crée un chemin parallèle autour du bouton de marche. Le contacteur reste donc alimenté après le relâchement du bouton. L’appui sur arrêt ou le déclenchement du relais de surcharge ouvre le circuit de commande et fait retomber le contacteur.

Cette méthode est très utilisée parce qu’elle est simple, fiable et facile à dépanner. Elle sépare clairement la commande opérateur, la protection contre les surcharges et la commutation de la charge.

Un contacteur ne protège pas le moteur à lui seul. Dans la plupart des circuits moteurs, la protection contre les courts-circuits et la protection contre les surcharges doivent être ajoutées séparément et coordonnées avec le calibre du contacteur.

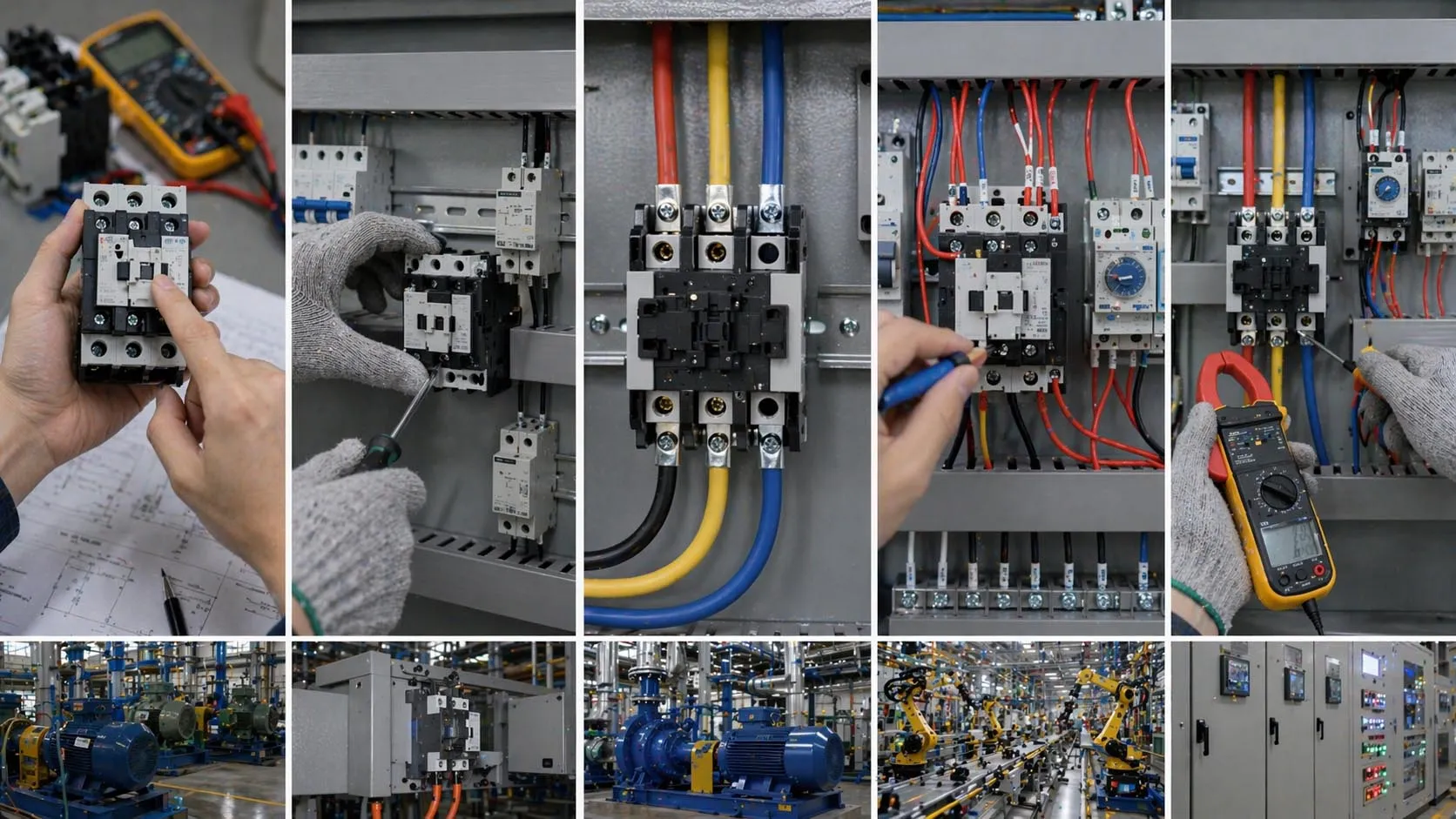

Étapes typiques de câblage d’un contacteur CA

Étape 1 : confirmer le calibre de l’appareil et la tension de bobine

Avant de câbler, l’installateur doit confirmer le type de contacteur, la tension de bobine, la disposition des pôles, le courant nominal, la catégorie d’utilisation et les modules accessoires comme blocs auxiliaires ou interverrouillages mécaniques. La tension de bobine est particulièrement importante, car les circuits de commande peuvent utiliser 24 V CA, 24 V CC, 110 V CA, 120 V CA, 220–240 V CA ou d’autres valeurs selon la conception de l’armoire.

C’est aussi le moment de vérifier si le relais de surcharge se monte directement sur le contacteur et si la conception comprend un transformateur de commande, une sortie relais d’automate, un sélecteur, une minuterie ou un contact d’interverrouillage.

Étape 2 : monter le contacteur et les dispositifs associés

Le contacteur doit être monté selon les instructions du fabricant, généralement sur rail DIN ou sur platine de fond d’armoire. Le relais de surcharge, les borniers, les boutons, les protections et les goulottes doivent être disposés afin que le câblage de ligne, de charge et de commande reste clair et maintenable.

Une bonne implantation d’armoire fait partie des bonnes pratiques de câblage. Une séparation physique nette entre conducteurs de puissance et conducteurs de commande facilite la maintenance, réduit les erreurs et simplifie les diagnostics futurs. Elle améliore aussi la gestion thermique et le cheminement des câbles.

Étape 3 : câbler le circuit principal de puissance

Après consignation et vérification, les conducteurs d’alimentation sont raccordés aux bornes d’entrée de ligne du contacteur, et les conducteurs de sortie sont raccordés du contacteur ou du relais de surcharge vers la charge. Dans beaucoup de démarreurs moteurs, la ligne entre d’abord dans le contacteur, le côté charge alimente le relais de surcharge, puis ce relais alimente le moteur.

La section des conducteurs, le couple de serrage, la coordination des protections et l’ordre des phases doivent suivre la documentation de l’équipement et la réglementation électrique locale. Il ne s’agit pas seulement de fermer le circuit, mais de le réaliser conformément à l’application nominale de l’ensemble.

Étape 4 : câbler le circuit de commande

Le circuit de commande est ensuite câblé. Un exemple simple part de l’alimentation de commande, passe par le bouton d’arrêt normalement fermé, puis par le contact normalement fermé du relais de surcharge, ensuite par le bouton de marche normalement ouvert, et arrive à A1. A2 revient vers l’autre côté de l’alimentation.

En commande trois fils, le contact auxiliaire normalement ouvert du contacteur est raccordé en parallèle avec le bouton de marche pour former le circuit de maintien. Les voyants, interverrouillages, contacts de minuterie ou permissifs d’automate sont insérés selon la séquence indiquée sur le schéma.

La rigueur de câblage est alors essentielle. Un contact auxiliaire mal placé ou un retour de tension incorrect peut empêcher le démarrage, l’auto-maintien ou l’arrêt correct du circuit.

Étape 5 : inspecter, tester et mettre en service

Avant mise sous tension, toutes les terminaisons doivent être vérifiées avec le plan et serrées au couple spécifié. L’installateur contrôle l’identification des fils, l’isolement, la mise à la terre, la continuité des phases, les réglages de surcharge et la liberté mécanique de l’ensemble contacteur-relais de surcharge.

La mise en service commence par les contrôles de commande et, si nécessaire, des essais à vide ou sous charge contrôlée. Il faut vérifier que l’arrêt fait retomber le contacteur, que la marche s’auto-maintient correctement et que le déclenchement surcharge ouvre bien le circuit. Les essais finaux doivent aussi contrôler vibrations, bruit anormal, échauffement et sens de rotation du moteur.

Une installation réussie exige plus que le raccordement des bornes ; elle demande aussi la vérification des calibres, une implantation rigoureuse, une inspection et une mise en service contrôlée.

Méthodes de câblage courantes

Câblage d’un démarreur direct en ligne

L’une des applications les plus courantes est le démarreur direct en ligne. Le contacteur applique la pleine tension de ligne au moteur lorsque la bobine est alimentée. Le relais de surcharge protège le moteur contre les surintensités prolongées, tandis que la protection contre les courts-circuits est assurée en amont par un dispositif adapté.

Cette solution est simple et efficace pour pompes, ventilateurs, convoyeurs, compresseurs et moteurs industriels généraux. Le schéma est généralement lisible car circuit de puissance et circuit de commande peuvent être séparés clairement.

Câblage de contacteurs inverseurs

La commande inverseuse utilise deux contacteurs et un interverrouillage mécanique et électrique pour inverser le sens de rotation du moteur en permutant deux phases. Les schémas sont plus complexes, car les deux contacteurs ne doivent jamais se fermer simultanément. Des contacts auxiliaires d’interverrouillage sont donc ajoutés dans la commande.

Les circuits inverseurs sont efficaces, mais ne doivent pas être improvisés sans une conception correcte de l’interverrouillage et les recommandations du fabricant. Ils exigent plus d’attention qu’un démarreur simple non inverseur.

Commande de contacteurs par automates ou relais

Dans les armoires modernes, les contacteurs sont souvent pilotés par sorties d’automate, relais de commande, relais temporisés ou signaux de gestion technique du bâtiment, et pas seulement par boutons manuels. Le principe reste le même : l’équipement externe fournit ou coupe l’alimentation de la bobine, tandis que les permissifs et protections restent en série avec la bobine.

Cela facilite l’intégration dans les systèmes automatisés, mais le schéma doit montrer clairement le câblage terrain et la logique de commande afin que la maintenance identifie si la panne vient de la puissance, du matériel de commande ou de la séquence d’automatisation.

Conseils d’installation et contrôles de maintenance

Organiser le câblage de puissance et de commande

Une installation claire est plus facile à maintenir. Les conducteurs de ligne, de moteur et de commande doivent être cheminés proprement et repérés de manière cohérente. Les contacts auxiliaires, contacts de surcharge et fils de bobine doivent être identifiables sans hésitation, ce qui réduit le temps de dépannage et les erreurs lors des interventions futures.

Lorsque c’est possible, il est préférable de suivre un standard d’armoire pour la numérotation des bornes, les embouts, les couleurs de conducteurs et les étiquettes de composants. Une bonne documentation évite souvent plus d’arrêts qu’une seule mise à niveau matérielle.

Vérifier les réglages du relais de surcharge

Si un relais de surcharge est utilisé, il doit être réglé selon le courant pleine charge du moteur et la conception de protection, et non au hasard. Son contact normalement fermé est souvent placé dans le circuit de bobine afin qu’un déclenchement surcharge coupe l’alimentation de la bobine et ouvre le contacteur. Un mauvais réglage peut causer des déclenchements intempestifs ou une protection insuffisante.

Après la mise en service, il est recommandé de vérifier que le chemin de déclenchement surcharge fonctionne comme prévu et que la procédure de réarmement est claire pour l’équipe de maintenance.

Inspecter l’échauffement, les vibrations et l’usure des contacts

En maintenance, les techniciens doivent rechercher bornes desserrées, décoloration, surchauffe, bruit anormal de bobine, usure des contacts et contamination. Les vibrations indiquent souvent une tension de commande trop faible, une alimentation de bobine instable, un câblage desserré ou une bobine mal choisie. Des traces de chaleur près des bornes peuvent révéler un mauvais serrage, des conducteurs surchargés ou un dimensionnement incorrect.

Les contacteurs étant électromécaniques, l’inspection régulière est importante. De nombreuses pannes peuvent être évitées si blocs auxiliaires usés, bobines endommagées ou terminaisons défectueuses sont repérés avant l’arrêt de production.

La plupart des problèmes de contacteurs ne viennent pas du schéma lui-même, mais d’une tension de bobine inadaptée, de bornes desserrées, de réglages de protection incorrects ou de détails de commande négligés pendant l’installation.

Applications du câblage de contacteurs CA

Armoires de commande moteur

Les contacteurs CA sont largement utilisés dans les panneaux de démarrage pour pompes, ventilateurs, soufflantes, convoyeurs, compresseurs et machines-outils. Le schéma de câblage fournit une carte pratique de la logique de démarrage, de la protection surcharge, des interverrouillages et de l’accès maintenance.

Systèmes CVC et bâtiments

Dans les systèmes CVC, les contacteurs commandent compresseurs, ventilateurs de condenseur, centrales de traitement d’air, chauffages électriques et équipements packagés. Les schémas incluent souvent thermostats, pressostats, temporisations et sécurités dans le circuit de commande.

Automatisation industrielle et équipements de procédé

Dans l’automatisation industrielle, les contacteurs restent courants lorsque l’on a besoin d’une commutation robuste de charges discrètes. Ils sont utilisés dans les armoires, distributions auxiliaires, branches de puissance de machines, systèmes de chauffage, traitement de l’eau et équipements de procédé où un signal de commande doit commuter une charge CA plus importante en sécurité.

Commutation d’éclairage et de puissance

Les contacteurs commutent aussi des groupes d’éclairage, chauffages électriques, batteries de condensateurs et autres charges CA répétitives. Le schéma aide à coordonner logique de commutation, tension de commande, temporisation et retour d’état auxiliaire.

FAQ

Quelle est la différence entre un contacteur CA et un relais ?

Un contacteur est généralement conçu pour commuter des charges de puissance plus élevée, comme moteurs, chauffages et grands circuits CA, tandis qu’un relais sert souvent à des fonctions de commande de plus faible puissance. Les contacteurs acceptent aussi souvent des relais de surcharge et des blocs auxiliaires dans les ensembles de commande moteur.

Que signifient A1 et A2 sur un contacteur ?

A1 et A2 sont les bornes de la bobine. Appliquer la tension nominale correcte entre ces bornes alimente le contacteur et modifie l’état de ses contacts principaux et auxiliaires.

Comment les bornes principales sont-elles généralement repérées ?

Sur de nombreux appareils IEC, l’entrée est repérée 1L1, 3L2 et 5L3, tandis que la sortie est repérée 2T1, 4T2 et 6T3. Vérifiez toujours les marquages exacts du produit installé.

Pourquoi un relais de surcharge est-il câblé avec le contacteur ?

Le relais de surcharge protège le moteur contre les surintensités prolongées. Son contact normalement fermé est souvent câblé dans le circuit de bobine pour désalimenter la bobine et arrêter le moteur en cas de surcharge.

Puis-je câbler un contacteur sans le schéma du fabricant ?

Non. Les schémas généraux aident à comprendre le circuit, mais l’installation réelle doit toujours suivre le schéma du fabricant, les caractéristiques nominales de l’appareil et les exigences du code électrique applicable.
