Sur un site industriel, la communication se fait rarement dans un seul sens. Une salle de contrôle peut devoir s’adresser à toute une zone de production, tandis qu’un technicien à une station de pompage, à l’entrée d’un tunnel ou sur une plateforme de chargement peut avoir besoin de rappeler immédiatement l’opérateur.
Cette combinaison modifie le processus de sélection. Un système conçu uniquement autour de la couverture par haut-parleurs peut laisser les travailleurs sans moyen pratique de retour. Un système fondé uniquement sur des terminaux d’interphonie peut offrir de bonnes communications point à point mais une mauvaise diffusion à l’échelle d’une zone.
L’idée essentielle est de considérer la sonorisation et l’interphonie comme deux couches de communication qui partagent une partie de la même infrastructure mais répondent à des besoins opérationnels différents. Le choix des équipements devient beaucoup plus clair lorsque les chemins d’appel, les zones de diffusion et les points d’accès interphoniques sont cartographiés séparément.
1. Définir les chemins de communication avant les équipements
La première tâche consiste à cartographier la manière dont les communications circulent réellement sur le site.
Au lieu de commencer par les haut-parleurs, interphones ou consoles de diffusion, dressez la liste des situations opérationnelles qui nécessitent une communication vocale. Chaque situation doit préciser une source, une destination et si une réponse est nécessaire.
Les chemins typiques comprennent :
Salle de contrôle vers un interphone de terrain
Salle de contrôle vers une zone de production
Salle de contrôle vers plusieurs zones de diffusion
Interphone de terrain vers salle de contrôle
Point d’appel d’urgence vers un opérateur prédéfini
Superviseur vers des zones de travail sélectionnées
Entrée d’alarme vers des zones de diffusion prédéfinies
Une annonce dans un entrepôt et un appel de maintenance peuvent utiliser le même réseau IP, mais il ne s’agit pas du même événement de communication.
Le message destiné à l’entrepôt est une communication d’un vers plusieurs. L’appel de maintenance est une communication point à point ou point à groupe et nécessite normalement une voie audio de retour.
| Besoin opérationnel | Type de communication | Terminal type |
|---|---|---|
| Annonce de zone courante | Un vers plusieurs | Microphone de diffusion + haut-parleurs |
| Demande d’assistance terrain | Bidirectionnelle | Interphone ou téléphone industriel |
| Appel d’aide d’urgence | Chemin bidirectionnel prédéfini | Poste d’appel à un bouton |
| Instruction de la salle de contrôle | Un vers un ou un vers zone | Console de dispatch ou terminal de diffusion |
| Notification d’alarme | Un vers plusieurs automatique | Interface d’alarme + zones de diffusion |
Cette cartographie des communications évite aussi une erreur de conception fréquente : choisir un seul type d’appareil et essayer de lui faire remplir tous les rôles.
Un haut-parleur est adapté pour couvrir une zone. Un interphone est adapté pour fournir une voie de retour à une personne. Un microphone de diffusion est adapté pour s’adresser à des groupes sélectionnés. Une console de salle de contrôle peut coordonner plusieurs de ces fonctions à la fois.
2. Les zones de diffusion et les points d’interphonie sont différents

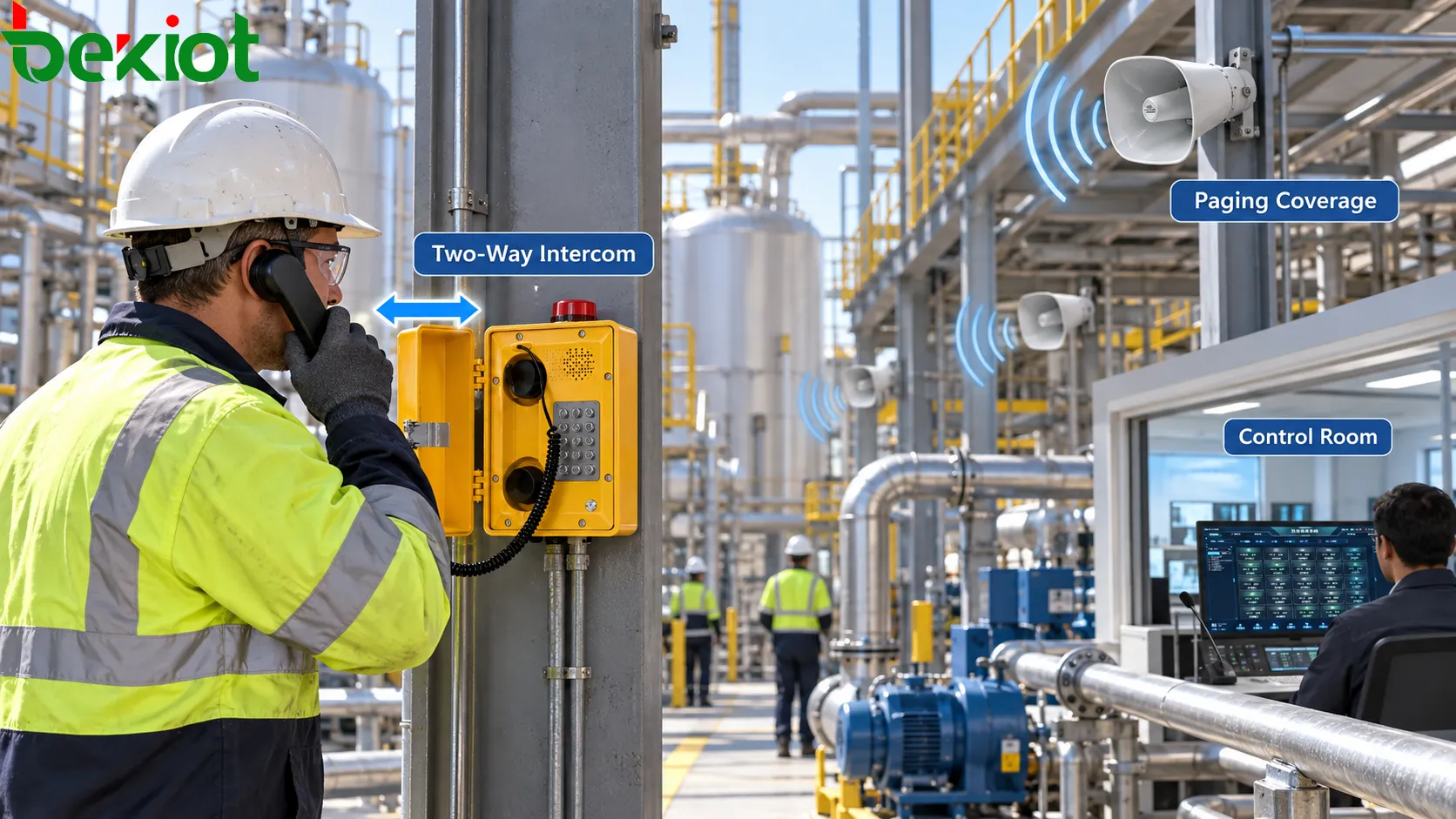

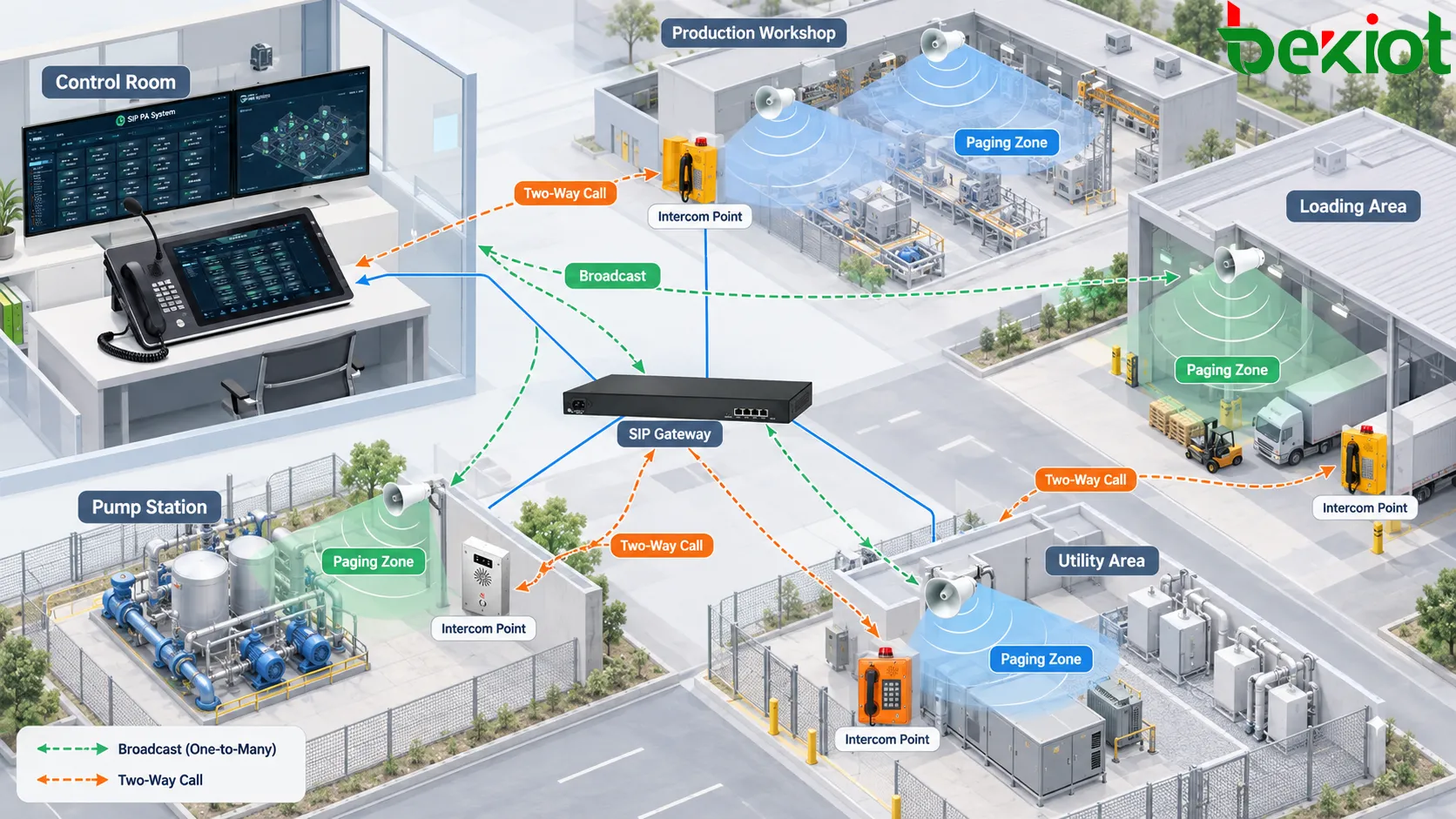

La couverture de diffusion et l’accès à l’interphonie doivent être planifiés comme deux couches distinctes.
Une zone de diffusion répond à la question :
Quelle zone doit entendre ce message ?
Un point d’interphonie répond à la question :
Où un travailleur peut-il démarrer ou recevoir une conversation bidirectionnelle ?
Ces deux questions conduisent rarement au même nombre d’équipements.
Une zone peut comporter plusieurs points d’interphonie
Prenons un long atelier de production. L’ensemble de l’atelier peut fonctionner comme une seule zone de diffusion, car les superviseurs s’adressent généralement à tout le personnel de la zone en même temps.
Le même atelier peut néanmoins nécessiter plusieurs points d’interphonie, car les travailleurs situés aux extrémités opposées du bâtiment ne devraient pas avoir à parcourir une grande distance pour signaler une panne ou contacter la salle de contrôle.
Une seule zone opérationnelle pourrait donc comprendre :
1 zone de diffusion
6 haut-parleurs à pavillon
3 interphones de terrain
Ces trois quantités répondent à des objectifs différents et ne doivent pas être forcées dans une relation un pour un.
Plusieurs zones peuvent partager un même opérateur
La configuration inverse est également courante.
Les zones de production, de chargement et d’utilités peuvent fonctionner comme des zones de diffusion distinctes, tandis que les appels provenant des trois zones sont acheminés vers le même opérateur de la salle de contrôle.
L’opérateur doit donc pouvoir voir à la fois l’appelant et l’emplacement d’origine, tandis que les commandes de diffusion doivent rester organisées par zones.
Cette distinction devient particulièrement importante sur les grands sites industriels, où la couverture par haut-parleurs peut être dense alors que les points d’interphonie ne doivent être installés qu’aux postes de travail stratégiques, aux entrées, aux stations d’équipement ou aux emplacements d’urgence.
3. Affecter le bon terminal à chaque rôle
Une fois les chemins de communication et les points d’accès clairement définis, les différents types de terminaux peuvent être sélectionnés selon leur rôle.
L’objectif n’est pas d’installer partout l’appareil le plus complet, mais de donner à chaque emplacement l’interface nécessaire à la tâche qui y est effectuée.
| Terminal | Rôle principal | Emplacement typique |
|---|---|---|
| Haut-parleur à pavillon | Annonce à grande portée | Installation extérieure, atelier, zone de chargement |
| Haut-parleur IP | Diffusion sur réseau | En intérieur ou environnements IP distribués |
| Interphone SIP | Communication bidirectionnelle terrain | Entrées, postes de travail, zones de production |
| Téléphone industriel | Appel vocal direct | Emplacements bruyants, sévères ou exposés |
| Poste d’appel | Appel rapide prédéfini | Points d’urgence ou d’assistance |
| Microphone de diffusion | Sélection de zones et diffusion en direct | Poste de sécurité ou point de contrôle local |
| Console de dispatch | Coordination de ressources multiples | Salle de contrôle principale |
L’environnement reste déterminant
Le rôle de communication vient en premier, mais l’environnement d’installation détermine quelle version du terminal peut remplir ce rôle de manière fiable.
Vérifiez notamment :
Installation intérieure ou extérieure
Exposition à la poussière et à l’eau
Plage de température
Corrosion
Vibrations et chocs mécaniques
Bruit ambiant
Gants de protection ou protection auditive
Classification de zone dangereuse le cas échéant
Un interphone SIP standard peut convenir à un local technique intérieur mais être inadapté à une zone de procédé exposée. Un appareil résistant aux intempéries peut fonctionner à l’extérieur tout en ne disposant pas de la certification requise pour une zone dangereuse classée.
La protection environnementale et la certification pour zones dangereuses doivent donc être vérifiées séparément.
Simplifier l’utilisation sur le terrain
Les utilisateurs industriels ont souvent besoin de moins de commandes, et non de plus.
Un travailleur qui signale une panne peut n’avoir besoin que d’un bouton permettant de joindre le bon opérateur. Un poste de maintenance peut bénéficier d’un combiné qui maintient le microphone près de l’utilisateur. Un poste de sécurité peut nécessiter plusieurs touches, la sélection de zones et l’historique des appels.
L’interface doit suivre la tâche plutôt que le nombre maximal de fonctions disponibles sur l’appareil.
4. L’audio de diffusion et l’audio d’interphonie nécessitent des conceptions différentes
L’une des différences les plus importantes dans un système industriel d’interphonie et de sonorisation est le sens de circulation de l’audio.
La diffusion fonctionne généralement depuis une source vers de nombreux auditeurs :
Salle de contrôle → zone de diffusion → plusieurs travailleurs
La communication par interphone doit fonctionner dans les deux sens :
Travailleur de terrain ↔ opérateur de la salle de contrôle
Un site peut donc disposer d’une couverture de diffusion acceptable tout en offrant une mauvaise communication interphonique.
La diffusion dépend de la couverture
Pour la diffusion, la conception doit se concentrer sur l’intelligibilité de la parole dans toute la zone requise.
Les principales variables comprennent :
Positionnement des haut-parleurs
Orientation des haut-parleurs
Chevauchement de couverture
Obstacles
Bruit ambiant
Réverbération
Limites des zones de diffusion
Augmenter la puissance de l’amplificateur n’améliore pas automatiquement l’intelligibilité. Plusieurs haut-parleurs correctement positionnés offrent souvent une couverture plus homogène qu’un seul appareil fonctionnant à une puissance beaucoup plus élevée.
L’interphonie dépend de la voie de retour
Pour un interphone de terrain, le côté microphone devient tout aussi important.
L’opérateur doit pouvoir comprendre la personne placée près du terminal même si des machines, des véhicules ou des équipements de ventilation fonctionnent autour d’elle.
Les facteurs importants comprennent :
Distance du microphone
Orientation du microphone
Bruit local capté par le microphone
Contrôle de l’écho
Utilisation avec combiné ou en mains libres
Fonctionnement semi-duplex ou duplex intégral
C’est pourquoi un appareil performant comme terminal de diffusion ne doit pas être considéré automatiquement comme un substitut à un interphone dédié.
Le test final ne consiste pas à vérifier si les deux appareils produisent du son. Il faut vérifier si une annonce est intelligible dans toute la zone requise et si le travailleur de terrain et l’opérateur peuvent se comprendre dans les deux sens.
5. Routage SIP et diffusion de groupe
Lorsque l’interphonie et la diffusion partagent une infrastructure SIP/IP, le système doit prendre en charge différents schémas de communication sans complexifier inutilement l’architecture réseau.
Un appel point à point peut suivre le chemin suivant :
Interphone de terrain → réseau IP → serveur SIP → console de la salle de contrôle
Une annonce de groupe peut suivre le chemin suivant :
Microphone de diffusion → plateforme de diffusion → zone sélectionnée → plusieurs terminaux audio IP
Un message déclenché par une alarme peut ajouter un autre chemin :
Entrée d’alarme → plateforme de communication → règle de priorité → zones de diffusion prédéfinies
Ne pas considérer SIP comme un test de compatibilité complet
Deux appareils peuvent tous deux prendre en charge SIP et néanmoins se comporter différemment dans un système complet de diffusion et d’interphonie.
Avant l’achat, vérifiez les fonctions réellement importantes pour le flux de travail opérationnel :
Appels SIP point à point
Groupes de diffusion
Multidiffusion lorsqu’elle est utilisée
Routage des appels
Compatibilité des codecs
Actions DTMF ou touches programmables
Interfaces d’alarme et de relais
Enregistrement
Enregistrement réseau des appareils et récupération
Choisir la diffusion de groupe selon l’échelle
Les petits groupes peuvent être gérés au moyen de sessions SIP individuelles, tandis que les déploiements de diffusion IP plus importants peuvent utiliser la multidiffusion ou une autre méthode de distribution prise en charge par la plateforme.
La méthode appropriée dépend du nombre de terminaux, de la capacité du serveur, de la topologie réseau et du comportement de diffusion requis par le projet.
Si la multidiffusion est utilisée, le réseau doit être configuré explicitement pour transporter le trafic multicast requis au lieu de supposer que tous les commutateurs et segments routés le transmettront correctement.
Connecter les systèmes existants au lieu de tout remplacer
De nombreux sites industriels disposent déjà d’amplificateurs analogiques, de circuits de haut-parleurs, d’équipements PBX, de systèmes radio ou d’interfaces d’alarme.
Un nouveau système d’interphonie et de diffusion n’exige pas toujours le remplacement complet de ces équipements.
Lorsque cela est approprié, des passerelles et interfaces système peuvent relier les équipements PA existants, l’infrastructure SIP, les ressources radio et les systèmes de salle de contrôle. L’exigence importante est de définir les chemins réels de signalisation et d’audio plutôt que de se contenter d’affirmer de façon générale que les systèmes peuvent être « intégrés ».
Solution associée : Système de diffusion et d’interphonie
6. Priorité, basculement et recette
La décision finale de sélection doit être testée dans des situations où plusieurs événements de communication se produisent en même temps ou lorsqu’une partie du système devient indisponible.
Le fonctionnement normal à lui seul ne montre pas si la conception combinée de diffusion et d’interphonie est réellement pratique.
Définir quelle communication est prioritaire
Un appel interphonique de terrain peut être en cours lorsqu’une diffusion de priorité supérieure est lancée. Une annonce courante peut être diffusée lorsqu’un message d’urgence est déclenché. Deux opérateurs peuvent tenter d’utiliser des zones qui se chevauchent.
Le comportement attendu doit être défini avant la mise en service.
Un projet peut distinguer :
Annonces courantes
Diffusion opérationnelle en direct
Diffusion prioritaire
Annonces d’urgence
Appels terrain normaux
Appels terrain d’urgence
L’ordre exact dépend du projet. L’important est que les opérateurs sachent quelle communication peut en interrompre une autre et ce qui arrive à la session de priorité inférieure.
Tester les pannes par chemin de communication
Au lieu de demander seulement si le système est redondant, testez ce qui se passe sur chaque chemin de communication.
Par exemple :
Si un interphone de terrain perd son alimentation, la diffusion de zone continue-t-elle ?
Si un amplificateur de diffusion tombe en panne, les appels des interphones de terrain peuvent-ils toujours atteindre la salle de contrôle ?
Si un segment réseau est interrompu, quelles zones et quels points d’appel sont touchés ?
Si le poste opérateur principal est indisponible, vers quelle destination les appels de terrain sont-ils acheminés ?
Si le serveur SIP redémarre, comment les terminaux se réenregistrent-ils ?
Cette approche révèle l’impact opérationnel réel d’une panne au lieu de traiter la redondance comme une simple caractéristique d’un équipement.
La recette doit reproduire les usages réels

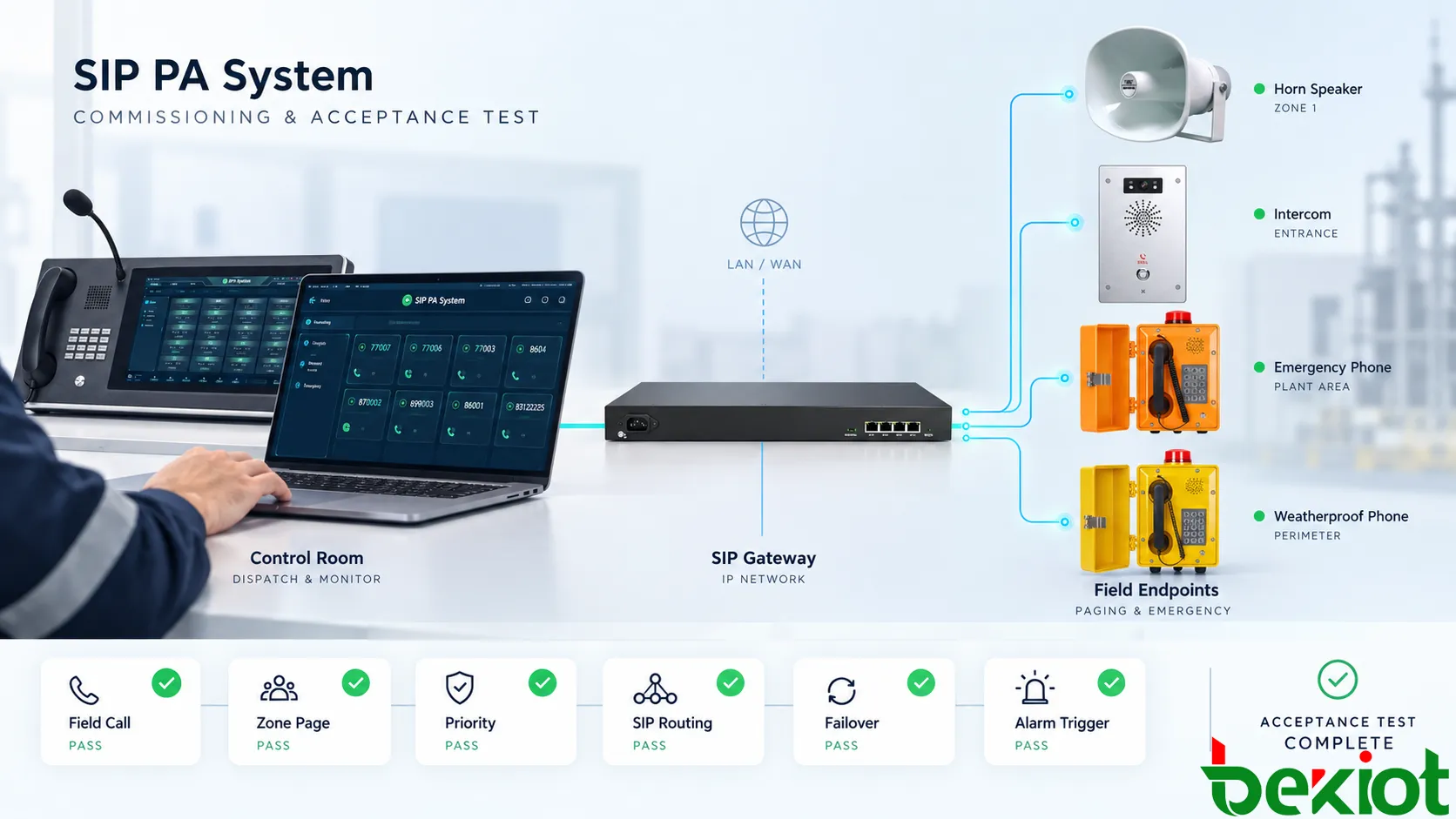

La mise en service doit tester des flux de travail complets de bout en bout.
| Test de recette | Vérification |
|---|---|
| Appel terrain vers salle de contrôle | Bonne destination, audio dans les deux sens et étapes d’utilisation réellement praticables |
| Diffusion sur une seule zone | Seule la zone sélectionnée reçoit le message |
| Diffusion multizone | Toutes les zones sélectionnées reçoivent un audio synchronisé et intelligible |
| Diffusion pendant un appel actif | Le comportement de priorité configuré se produit correctement |
| Appel d’urgence | Le bon opérateur ou la destination de secours reçoit l’appel |
| Diffusion déclenchée par alarme | L’entrée, le routage, la priorité et la sortie terrain fonctionnent conformément à la configuration |
| Interruption réseau | Les zones et terminaux réellement affectés correspondent à la conception de résilience |
Tester ces scénarios combinés fournit un résultat de recette beaucoup plus clair que de confirmer un à un le fonctionnement de chaque haut-parleur et interphone.
7. Questions fréquentes sur les systèmes industriels d’interphonie et de sonorisation
Chaque zone de diffusion doit-elle disposer d’un interphone ?
Non. Les zones de diffusion sont définies par les endroits où les messages doivent être entendus, tandis que les points d’interphonie sont définis par les endroits où les personnes ont besoin d’un accès à une communication bidirectionnelle. Une zone peut contenir plusieurs points d’interphonie, ou une zone couverte par de nombreux haut-parleurs peut ne nécessiter qu’un seul point d’appel terrain.
La diffusion et l’interphonie peuvent-elles utiliser le même réseau IP ?
Oui. Les interphones SIP, terminaux de diffusion, serveurs et terminaux audio IP peuvent partager la même infrastructure réseau lorsque la bande passante, la QoS, le comportement multicast lorsqu’il est utilisé, la conception VLAN, la continuité d’alimentation et les chemins de panne sont planifiés pour la charge de communication requise.
Un haut-parleur IP est-il identique à un interphone SIP ?
Pas nécessairement. Certains haut-parleurs IP intègrent des microphones ou des fonctions d’appel SIP, mais un interphone dédié peut offrir une position de microphone, une interface utilisateur et un comportement audio bidirectionnel mieux adaptés. Le choix doit suivre la tâche de communication plutôt que le seul protocole pris en charge par l’appareil.
Quand faut-il utiliser un téléphone industriel plutôt qu’un interphone mains libres ?
Un combiné peut être utile lorsque les utilisateurs doivent garder le microphone près de la bouche, lorsque le bruit ambiant est élevé ou lorsqu’une communication plus privée est nécessaire. Les interphones mains libres peuvent être plus pratiques aux emplacements où la rapidité d’utilisation et la communication ouverte sont prioritaires.
Un système PA analogique existant peut-il être raccordé à un nouveau système d’interphonie SIP ?
Souvent, oui. Une passerelle de diffusion ou une interface système adaptée peut raccorder les amplificateurs et circuits de haut-parleurs existants à une plateforme de communication IP, à condition que les fonctions nécessaires de routage audio, signalisation, priorité et supervision soient prises en charge.
Un système industriel d’interphonie et de sonorisation bien conçu ne traite pas la diffusion et la communication bidirectionnelle comme une seule fonction. Il les coordonne.
Les zones de diffusion déterminent où les instructions sont entendues. Les points d’interphonie déterminent où le personnel peut répondre. Le routage SIP relie ces terminaux aux bons opérateurs et groupes, tandis que les règles de priorité déterminent le comportement du système lorsque plusieurs événements de communication se chevauchent.
Pour les projets industriels comprenant diffusion SIP, interphones renforcés, téléphones industriels, passerelles de diffusion et communications de salle de contrôle, Becke Telcom peut configurer le système en fonction des chemins de communication réels du site, des emplacements terrain et de l’infrastructure existante.
