Dans la réponse aux urgences, les équipes de terrain opèrent souvent dans des zones où les réseaux mobiles publics sont faibles, endommagés, saturés ou totalement indisponibles. Le sauvetage en montagne, la lutte contre les incendies de forêt, la gestion des crues, les accidents miniers, les incidents de transport, les opérations maritimes, les sites énergétiques et les postes de commandement temporaires ont tous besoin d’une communication vocale fiable entre les équipes sur site et les centres de commandement distants.

La communication satellite haut débit peut fournir un retour IP longue distance pour les sites isolés, tandis que les radios à bande étroite restent l’un des outils les plus pratiques pour la communication push-to-talk rapide sur le terrain. Le défi principal n’est pas de savoir si ces deux technologies peuvent fonctionner séparément, mais comment les intégrer dans un système unique de commandement vocal d’urgence interrégional.

Une solution pratique consiste à utiliser une passerelle Radio over IP pour connecter des radios traditionnelles, des répéteurs, des stations de base ou des radios embarquées à un réseau IP, puis à transmettre la voix et le contrôle PTT par des liaisons satellites, des réseaux privés, VPN, fibre, 4G/5G ou routes hybrides. Les utilisateurs radio de terrain peuvent ainsi continuer à utiliser leurs postes portatifs familiers, tandis que le centre de commandement obtient un accès distant, un dispatching centralisé, l’écoute, l’enregistrement et la coordination interzones.

Pourquoi les radios restent essentielles dans la réponse de terrain

Même lorsque la communication satellite haut débit est disponible, les radios à bande étroite jouent toujours un rôle important dans les opérations d’urgence sur le terrain. Elles offrent une communication PTT instantanée, des appels de groupe rapides, une utilisation simple, une grande familiarité des équipes et une bonne ergonomie pour les intervenants mobiles portant des gants, casques, vêtements de protection ou équipements de secours.

Par rapport à la vidéo ou aux applications riches en données, la communication vocale à bande étroite consomme très peu de bande passante. Un canal vocal radio peut souvent rester disponible dans des environnements où les services haut débit sont limités, instables ou réservés au retour vidéo, au GIS, aux applications de commandement et aux remontées de données.

Les radios conviennent aussi à la coordination des équipes de première ligne. Pompiers, équipes de secours, patrouilles, agents de services publics, personnels de sécurité, équipes de transport et équipes de maintenance industrielle s’appuient souvent sur la communication PTT parce qu’elle est directe, rapide et facile à utiliser lors d’événements sensibles au temps.

Ce que le retour satellite résout réellement

La communication satellite haut débit résout le problème de transmission longue distance. Elle peut connecter un site de catastrophe isolé, un véhicule de commandement de terrain, une station d’urgence portable, une plateforme offshore, une base de montagne, un point de commandement forestier ou un site de secours minier à un centre de commandement régional lorsque les réseaux terrestres sont indisponibles.

Cependant, une liaison satellite seule ne rend pas automatiquement les canaux radio locaux accessibles au centre de commandement. Les radios fonctionnent normalement dans leur propre zone de couverture RF. Une radio portative peut parler aux utilisateurs proches ou à un répéteur local, mais le centre de commandement arrière peut se trouver à des centaines ou des milliers de kilomètres. C’est là que le RoIP devient nécessaire.

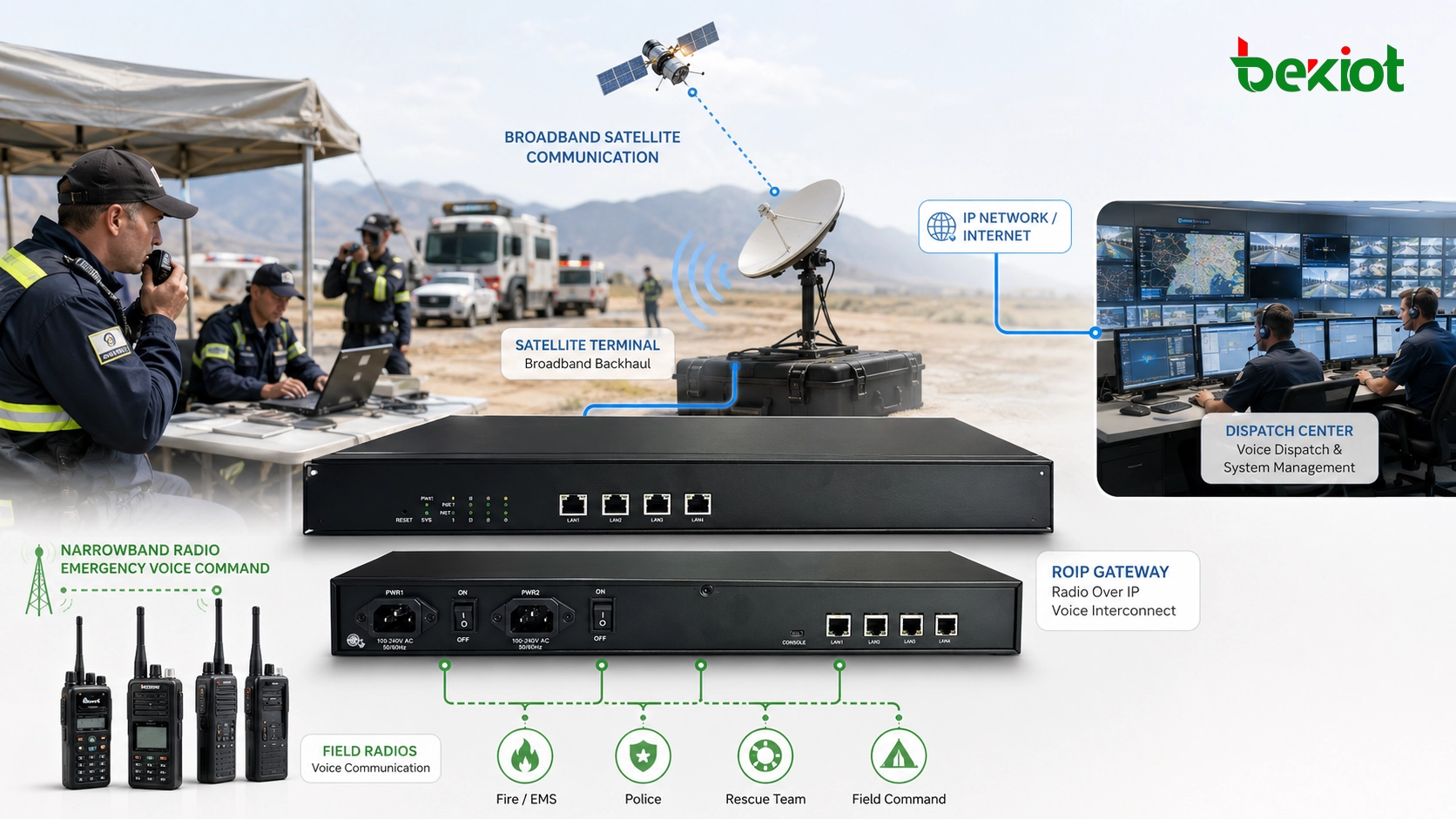

Dans une architecture complète, la communication satellite fournit le chemin de transport IP, tandis que la passerelle RoIP convertit la voix radio et le contrôle PTT en ressources de communication IP. Le centre de commandement peut ensuite accéder au canal radio de terrain via une console de dispatching, une plateforme SIP, un système de communications unifiées ou une plateforme de commandement d’urgence.

Le rôle du RoIP dans le commandement interrégional

RoIP signifie Radio over IP. Il convertit l’audio radio, le contrôle push-to-talk et l’état du canal en paquets IP afin que les systèmes radio puissent être connectés via LAN, WAN, VPN, réseaux privés, 4G/5G ou réseaux satellites. Un canal radio situé à un endroit peut ainsi être accessible depuis un autre endroit par un système de commandement IP.

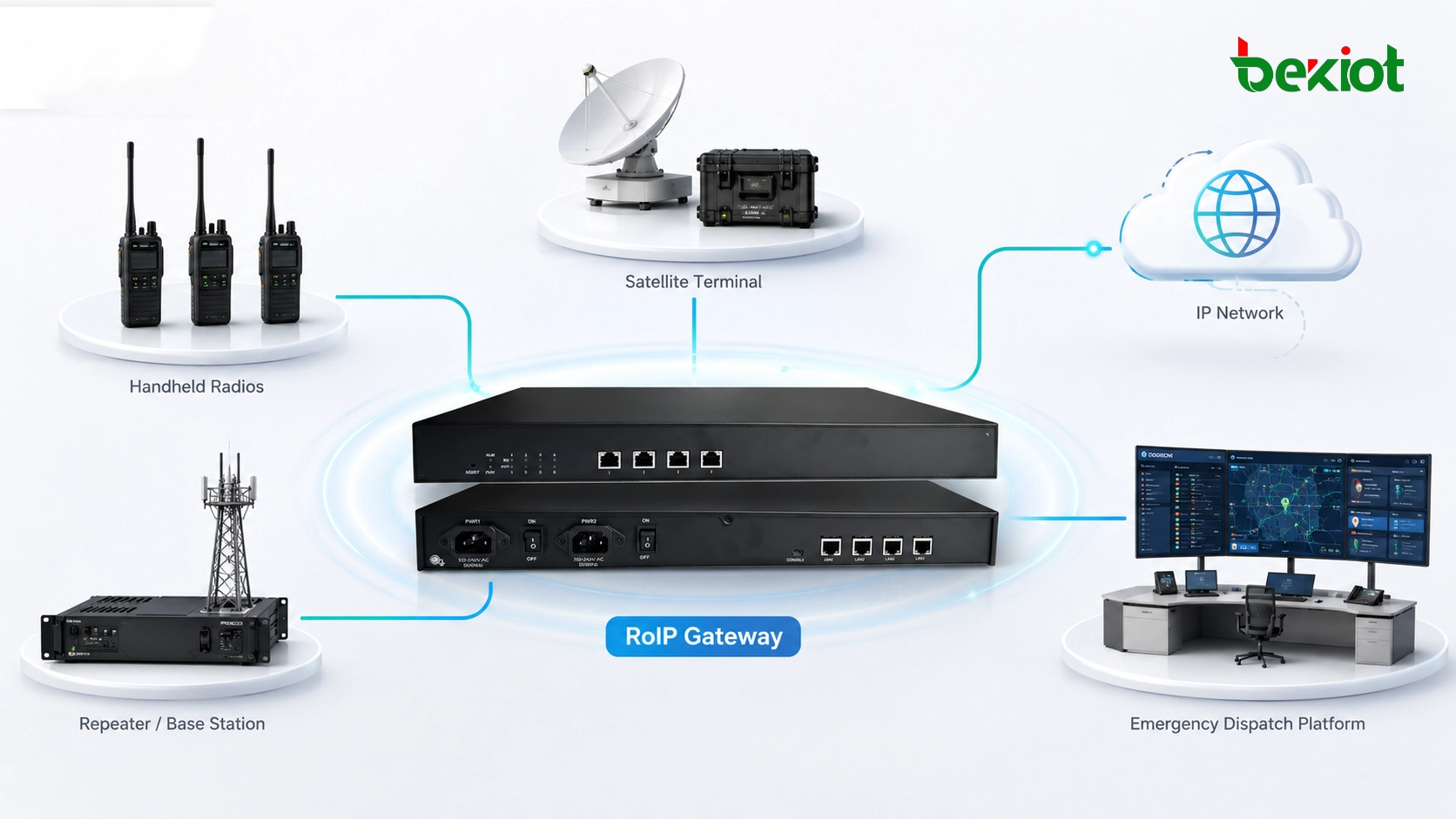

Du point de vue système, la passerelle RoIP agit comme un pont entre le côté radio et le côté réseau. Le côté radio gère la couverture locale de terrain et la communication des équipes mobiles. Le côté IP gère le transport longue distance, l’accès distant, l’intégration de plateforme, l’enregistrement et le contrôle de dispatching.

Pour les organisations qui utilisent déjà des radios à bande étroite, le RoIP protège l’investissement radio existant tout en ajoutant le dispatching distant, l’interconnexion entre sites, la gestion centralisée et l’intégration avec les plateformes de commandement. Les utilisateurs de terrain n’ont pas à changer leurs habitudes, tandis que les opérateurs disposent d’une capacité de commandement vocal plus large et plus maîtrisable.

Fonctionnement du système

Accès vocal radio

La passerelle RoIP est généralement connectée à une radio, un répéteur, une station de base ou une radio embarquée via entrée/sortie audio, contrôle PTT, détection COR/SQL ou câbles adaptateurs radio dédiés. Lorsqu’un utilisateur de terrain appuie sur le bouton PTT, la radio reçoit la voix depuis le canal RF, et la passerelle capture l’audio et détecte l’activité du canal.

Les différentes marques et modèles de radios peuvent avoir des niveaux audio, définitions de connecteurs, méthodes de déclenchement PTT et signaux de squelch différents. Une bonne adaptation d’interface est essentielle pour une qualité audio stable, un contrôle PTT fiable et une détection correcte de l’état du canal.

Codage et transmission IP

Après avoir reçu l’audio radio, la passerelle convertit le signal vocal en paquets IP. Ces paquets peuvent ensuite être transmis via un routeur satellite, un réseau de terrain, un VPN, un réseau privé ou un chemin de communication mixte. Comme le trafic vocal utilise beaucoup moins de bande passante que la vidéo, il peut souvent maintenir le service même lorsque la capacité satellite est limitée ou partagée avec d’autres applications.

Pour le commandement vocal d’urgence, la conception doit accorder une attention particulière à la latence, à la gigue, à la perte de paquets, au choix du codec et à la priorité réseau. L’objectif n’est pas seulement de transmettre l’audio, mais de préserver la sensation de réponse rapide propre à la communication push-to-talk.

Contrôle PTT et fonctionnement bidirectionnel

Un système RoIP doit prendre en charge le fonctionnement bidirectionnel. Le centre de commandement doit pouvoir écouter le canal radio de terrain, mais les opérateurs doivent aussi pouvoir répondre aux équipes sur site. Lorsque l’opérateur appuie sur un bouton PTT sur la console ou la plateforme logicielle, la passerelle déclenche la radio connectée pour émettre sur le canal RF.

Cela transforme le centre de commandement distant en participant actif du réseau radio de terrain. Il peut appeler les équipes locales, coordonner plusieurs groupes, transmettre des instructions et rejoindre la communication d’urgence sans être physiquement situé dans la zone de couverture radio.

Intégration à la plateforme de dispatching

Une fois les canaux radio connectés à l’IP, ils peuvent être intégrés à une plateforme de dispatching. Les opérateurs peuvent surveiller les canaux, lancer des appels, créer des groupes, enregistrer les communications, gérer les autorisations, consulter les journaux et se coordonner avec d’autres systèmes tels que la téléphonie SIP, la sonorisation, la vidéosurveillance, les cartes GIS, les systèmes d’alarme et les plateformes de gestion d’incidents.

C’est la vraie valeur de l’intégration RoIP. Le canal radio n’est plus un outil de terrain isolé. Il devient une ressource de communication gérée dans un flux de commandement d’urgence plus vaste.

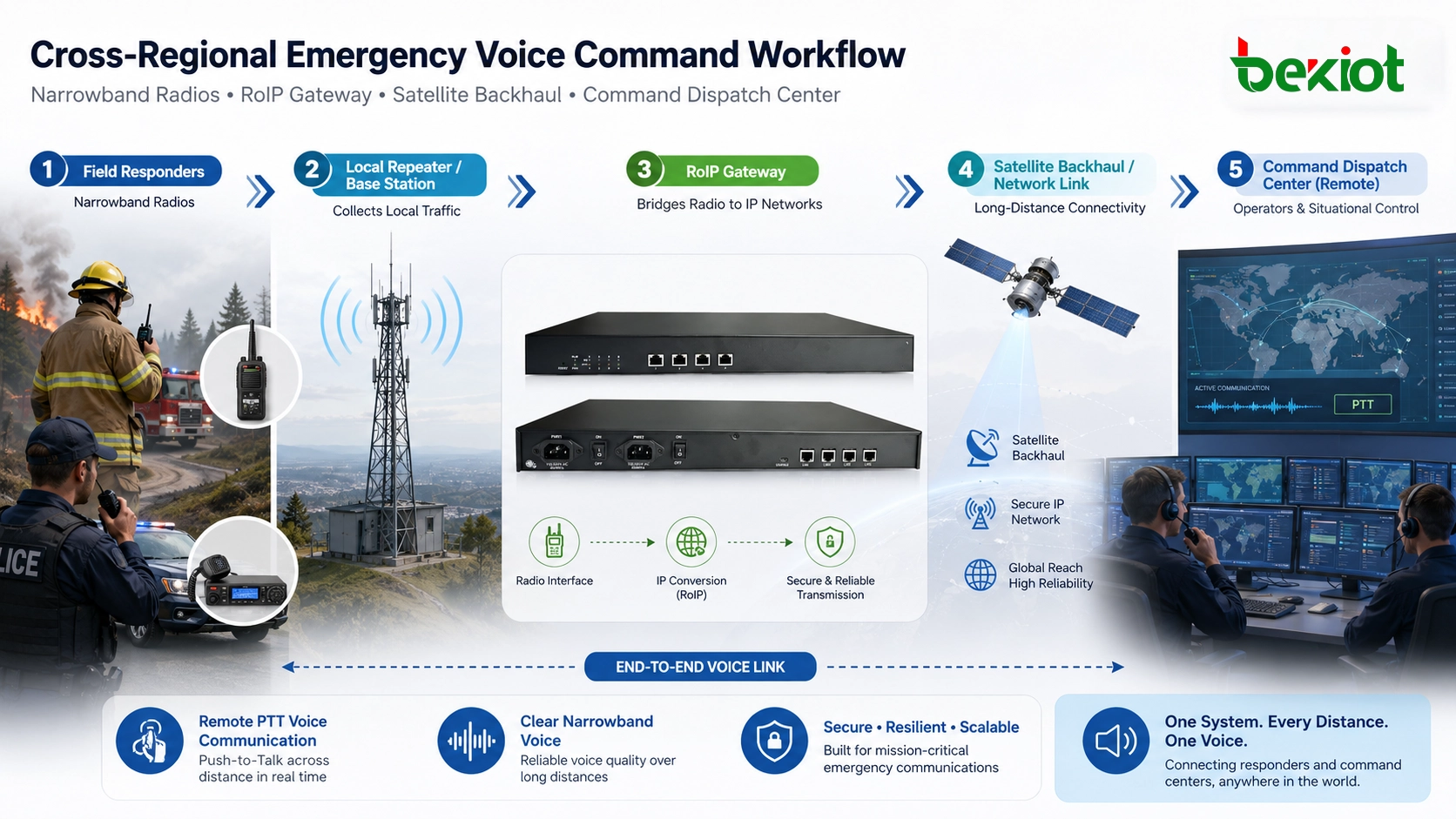

Une architecture pratique pour le déploiement terrain

Couche de communication terrain

La couche terrain comprend radios portatives, radios embarquées, répéteurs, stations de base, stations radio portables, postes de commandement locaux et parfois des équipements haut débit tels que caméras, drones, tablettes et terminaux intelligents. Les radios à bande étroite assurent une couverture vocale locale rapide, tandis que les équipements haut débit prennent en charge la vidéo, les données, le positionnement et les applications.

Couche d’accès et de passerelle

La passerelle RoIP connecte le système radio local au réseau IP. Elle gère l’accès audio radio, le contrôle PTT, la détection d’état de canal, le codage, la transmission réseau et la connexion à la plateforme. Dans certains projets, plusieurs passerelles peuvent être déployées dans différentes zones pour connecter plusieurs canaux radio ou services.

Couche satellite et réseau

La couche de transport IP peut utiliser la communication satellite haut débit comme retour principal ou comme chemin de secours. Elle peut également fonctionner avec de la fibre privée, des liaisons micro-ondes, la 4G/5G, des réseaux ad hoc haut débit ou des réseaux d’urgence locaux. Une conception hybride est souvent plus fiable qu’une dépendance à un seul mode de transmission.

Couche d’application de commandement

Au centre de commandement, les opérateurs utilisent une console de dispatching, une plateforme de commandement vocal, un système SIP ou une plateforme de communications unifiées pour accéder aux canaux radio de terrain. Le système peut aussi prendre en charge l’enregistrement, les accès par rôle, les journaux d’événements, le dispatching de groupe, les conférences audio, la diffusion d’urgence, le positionnement GIS et la coordination interservices.

Principaux avantages de cette conception

Accès radio interrégional

Les radios traditionnelles sont limitées par la couverture RF, le terrain, l’emplacement des répéteurs et la distance. En utilisant RoIP sur satellite ou sur d’autres liaisons IP, un centre de commandement peut accéder aux canaux radio de terrain entre régions. C’est utile lorsque le centre arrière est éloigné du site de l’incident.

Utilisation familière pour les équipes de terrain

Les utilisateurs de terrain peuvent continuer à utiliser des radios portatives et des flux PTT standard. Cela réduit la charge de formation et évite de changer les habitudes de première ligne pendant les urgences. La modernisation se fait au niveau de la passerelle et de la plateforme, pas au niveau du comportement utilisateur.

Écoute et dispatching centralisés

Les opérateurs peuvent écouter plusieurs canaux radio, parler à des groupes sélectionnés, enregistrer les communications clés et coordonner les équipes de terrain depuis une seule plateforme. Cela améliore la conscience de situation et réduit la nécessité de gérer plusieurs consoles radio indépendantes.

Meilleure résilience dans les zones à réseau faible

Dans les zones isolées, les réseaux mobiles publics peuvent tomber en panne ou manquer de couverture. Le retour satellite peut fournir un chemin de communication plus indépendant. Associé à la couverture radio locale, le système prend en charge à la fois la voix locale de première ligne et l’accès de commandement longue distance.

Intégration avec des systèmes d’urgence plus larges

Une architecture RoIP peut être connectée aux téléphones SIP, consoles de dispatching, téléphones d’urgence, systèmes de sonorisation, alarmes, plateformes vidéo et applications GIS. Le commandement vocal devient ainsi une partie d’un flux complet de réponse aux urgences plutôt qu’une île radio séparée.

Points de conception importants

Compatibilité des interfaces

Les systèmes radio diffèrent par type de connecteur, niveau audio, méthode PTT, signal de squelch, mode de canal et procédure d’exploitation. Avant le déploiement, les ingénieurs doivent confirmer que la passerelle correspond correctement à l’interface de la radio, du répéteur, de la station de base ou de la radio embarquée.

Latence et expérience PTT

Les liaisons satellites peuvent introduire une latence supérieure à celle de la fibre ou des réseaux IP terrestres. Pour la communication PTT, la latence influence le rythme naturel de la parole, de la réponse et de la coordination de groupe. La solution doit être testée dans des conditions réseau réelles, surtout pour les scénarios de commandement urgent.

Planification de la bande passante et de la QoS

Le trafic vocal est léger, mais les sites d’urgence peuvent aussi transporter vidéo, données, GIS, rapports de capteurs et trafic de conférence. Le commandement vocal doit être priorisé par QoS, mise en forme du trafic ou politique réseau afin que la communication PTT reste disponible lorsque le lien est chargé.

Alimentation et fiabilité terrain

Le déploiement terrain dépend souvent de l’alimentation véhicule, de stations d’énergie portables, de groupes électrogènes, de secours solaire ou de batteries temporaires. La passerelle radio, le terminal satellite, le routeur et l’équipement radio local doivent être conçus pour fonctionner de manière stable en extérieur, en mobilité et en déploiement temporaire.

Sécurité et contrôle d’accès

Comme la voix radio peut concerner des opérations d’urgence, l’application de la loi, la sécurité industrielle ou des décisions de commandement, le retour IP doit être protégé par VPN, authentification, segmentation réseau, permissions utilisateur et journalisation. Les actions de dispatching doivent être traçables pour l’examen et la responsabilité.

Où cette solution est utile

Réponse aux catastrophes et secours

Après des séismes, inondations, glissements de terrain, typhons ou accidents majeurs, l’infrastructure publique de communication peut être endommagée. Une solution satellite plus radio peut rétablir rapidement la voix de commandement entre l’équipe de première ligne et le centre de commandement arrière.

Lutte contre les incendies de forêt

Les zones forestières manquent souvent de couverture mobile fiable. Les équipes de terrain peuvent utiliser les radios pour la communication locale, tandis que le RoIP et le retour satellite permettent aux centres de commandement distants de rejoindre le canal radio, de coordonner les équipes et de transmettre des instructions.

Mines, tunnels et espaces souterrains

Les environnements souterrains souffrent de pertes de signal, de structures complexes et d’une couverture limitée. Les répéteurs radio et les systèmes sans fil locaux peuvent fournir la couverture terrain, tandis que les passerelles et les liaisons de retour connectent le site au centre de commandement de surface.

Énergie, ports et sites industriels

Les sites pétroliers et gaziers, centrales électriques, ports, parcs chimiques et zones industrielles isolées ont souvent besoin d’une coordination vocale fiable sur de vastes zones. L’intégration RoIP permet à différentes zones radio et centres de commandement de travailler ensemble plus efficacement.

Transport et grands événements

Autoroutes, chemins de fer, aéroports, hubs logistiques et grands événements publics exigent une communication rapide entre équipes mobiles, salles de contrôle et centres de commandement. Une passerelle RoIP peut aider à connecter les utilisateurs radio locaux à des systèmes de dispatching et de sécurité plus larges.

Note d’application pour BK-ROIP4

Pour les projets qui doivent connecter des canaux radio existants au dispatching IP ou au retour satellite, la passerelle Becke Telcom BK-ROIP4 ROIP Gateway peut être envisagée comme dispositif d’accès pratique. Elle convient aux scénarios où radios de terrain, répéteurs, plateformes de dispatching, communication SIP et systèmes de commandement d’urgence doivent fonctionner ensemble sans remplacer tout l’équipement radio de première ligne.

Dans une solution satellite de commandement vocal d’urgence, le BK-ROIP4 peut être placé sur le site de terrain, dans un véhicule de commandement, une salle de répéteurs ou un poste de commandement temporaire. Il aide à convertir la voix radio et le contrôle PTT en ressources de communication accessibles par le réseau, facilitant l’intégration des radios avec le dispatching Becke Telcom, les téléphones industriels, la diffusion d’urgence, les liaisons d’alarme et les systèmes de communications unifiées.

La communication satellite haut débit étend le réseau. L’intégration RoIP étend la voix de commandement. Ensemble, elles transforment des canaux radio isolés en ressources de communication d’urgence interrégionales.

Conclusion

La communication satellite haut débit et les radios à bande étroite ne sont pas des technologies concurrentes. Elles résolvent différentes parties du problème de communication d’urgence. Les liaisons satellites assurent le retour IP longue distance, tandis que les radios fournissent une communication vocale terrain rapide, simple et fiable.

Le pont entre les deux est le RoIP. En connectant radios, répéteurs, stations de base et radios embarquées à un réseau IP, une passerelle RoIP permet le dispatching interrégional, l’accès PTT distant, l’écoute centralisée, l’enregistrement et l’interconnexion multisystème.

Pour la gestion des urgences, la sécurité publique, les mines, le transport, l’énergie, la lutte contre les incendies de forêt, les parcs industriels et les opérations isolées, cette architecture offre une manière pratique de combiner la fiabilité de la radio à bande étroite avec la portée de la communication satellite haut débit.

FAQ

Pourquoi utiliser des radios à bande étroite si la communication satellite est déjà disponible ?

La communication satellite fournit une transmission réseau longue distance, mais les radios à bande étroite restent pratiques pour la communication PTT locale. Elles sont rapides, simples, économes en bande passante et familières aux équipes de terrain.

Que fait une passerelle RoIP dans ce système ?

Une passerelle RoIP connecte l’audio radio, le contrôle PTT et l’état du canal à un réseau IP. Elle permet aux centres de commandement distants d’écouter et de parler via des canaux radio locaux par satellite ou par d’autres liaisons IP.

Le centre de commandement peut-il parler directement aux utilisateurs radio de terrain ?

Oui. Avec un contrôle PTT approprié et une bonne adaptation d’interface radio, les opérateurs peuvent parler depuis la plateforme de commandement aux radios de terrain via la passerelle RoIP et l’équipement radio connecté.

La latence satellite affecte-t-elle la communication PTT ?

Elle peut l’affecter. Les liaisons satellites peuvent introduire une latence plus élevée que les réseaux terrestres. Le système doit être testé avec de vrais flux PTT, des codecs adaptés, une gestion de la gigue et des paramètres QoS.

Cette solution convient-elle aux systèmes radio existants ?

Oui. L’un des principaux avantages du RoIP est qu’il peut connecter des radios, répéteurs, stations de base ou radios embarquées existants à des systèmes modernes de dispatching IP sans obliger les utilisateurs de terrain à changer leur utilisation normale de la radio.
