Dans les communications en zones dangereuses, on rencontre couramment deux catégories d'appareils très différentes. La première peut être un téléphone renforcé, un interphone ou un poste de commande doté d'une enveloppe métallique robuste, de fixations solides et d'entrées de câbles. La seconde peut ressembler davantage à un équipement portable classique, tel qu'un téléphone mobile, une radio ou un terminal de terrain à faible puissance adapté aux zones dangereuses. Les deux peuvent être certifiés pour les atmosphères explosives, mais ils assurent la protection de façons très différentes.
Du point de vue de la conception, une approche admet que des étincelles, des arcs ou des composants à haute température susceptibles d'enflammer un mélange gazeux puissent exister à l'intérieur de l'appareil, puis s'appuie sur une enveloppe spécialement conçue et testée pour contenir une explosion interne. L'autre limite la tension, le courant, la puissance et l'énergie emmagasinée au niveau des circuits afin que le circuit électrique exposé ne dispose pas, dans les conditions spécifiées, d'une énergie suffisante pour constituer une source d'inflammation effective.
Pour les terminaux de communication, ces approches influent sur les dimensions, la puissance acoustique, les batteries, les écrans, les interfaces, le câblage, la maintenance et même l'architecture du réseau. Les véritables questions de choix sont donc les suivantes : Quelles fonctions de communication faut-il assurer ? Quelle puissance est nécessaire ? Le terminal est-il fixe ou mobile ? Quelle classification de zone dangereuse s'applique ? Et quel mode de protection couvre l'ensemble du circuit de communication ?
Que signifient « antidéflagrant » et « sécurité intrinsèque » ?
Les expressions « téléphone antidéflagrant », « radio antidéflagrante » et « terminal antidéflagrant » servent souvent de catégories générales pour les produits certifiés utilisables en atmosphères explosives. Pourtant, la série IEC 60079 distingue plusieurs modes de protection : enveloppe antidéflagrante Ex d, sécurité augmentée Ex e, sécurité intrinsèque Ex i, surpression interne Ex p et encapsulage Ex m. Tous poursuivent le même objectif global — réduire le risque que les équipements électriques enflamment l'atmosphère explosive environnante — mais par des moyens différents.
Pour une comparaison techniquement rigoureuse, il vaut mieux parler de : terminaux de communication à enveloppe antidéflagrante (Ex d) et terminaux de communication à sécurité intrinsèque (Ex i). Dans le système IECEx, l'IEC 60079-1 concerne les enveloppes antidéflagrantes « d », l'IEC 60079-11 la sécurité intrinsèque « i » et l'IEC 60079-0 les exigences générales de construction, d'essais et de marquage des matériels Ex. Cette distinction est essentielle : la présence de « Ex » sur une plaque signalétique n'indique pas, à elle seule, le mode de protection. Les marquages complémentaires, notamment db, ia, ib et ic, doivent également être lus.

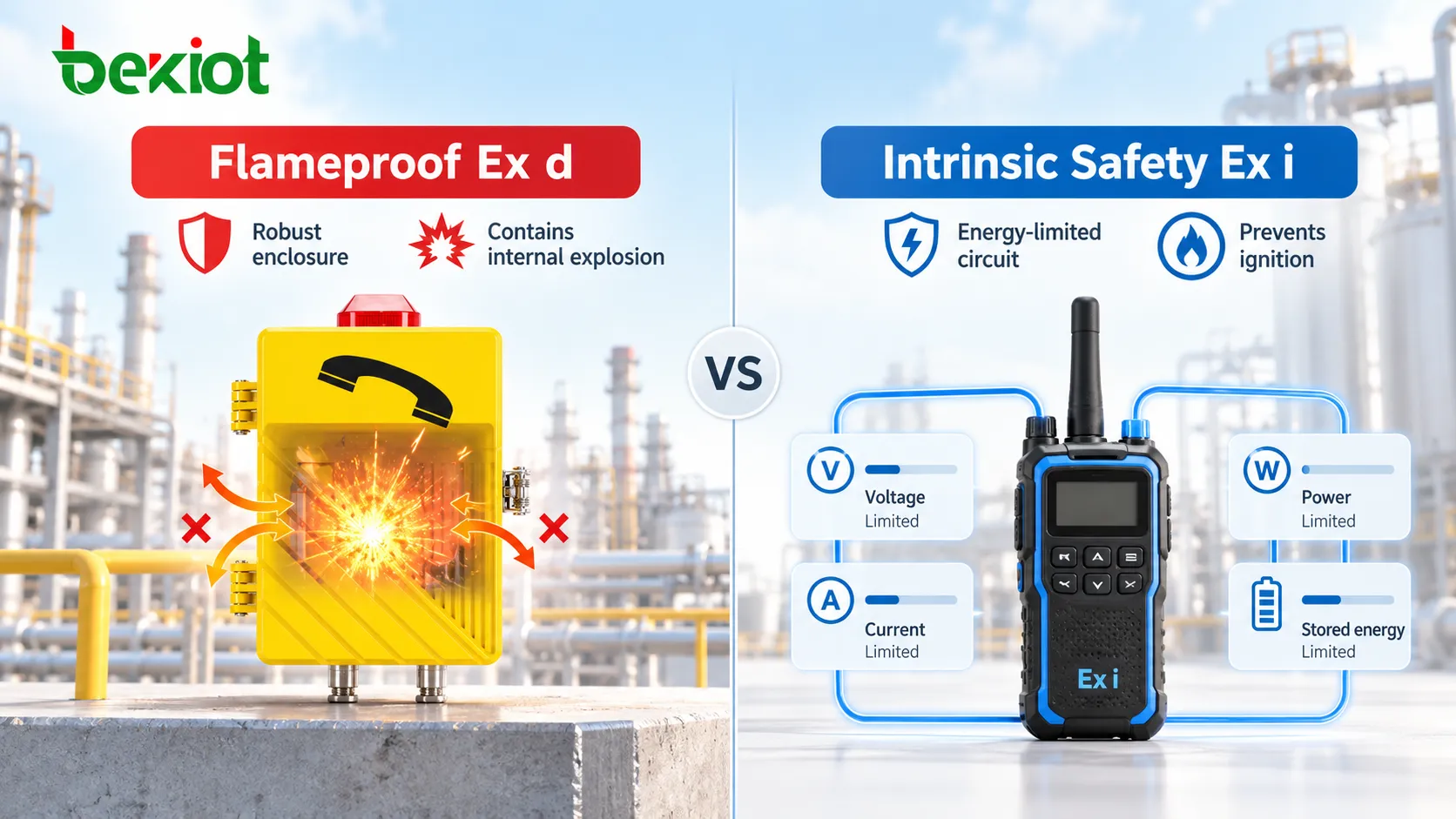

Deux principes de protection distincts
La différence fondamentale est simple : l'une des méthodes maîtrise la propagation d'une explosion, l'autre limite l'énergie capable de provoquer l'inflammation.
Ex d : contenir le danger à l'intérieur de l'enveloppe
Le principe d'une enveloppe antidéflagrante n'est pas de garantir l'absence totale d'arcs, d'étincelles ou d'inflammation à l'intérieur de l'appareil. L'enveloppe est conçue pour résister, dans les conditions spécifiées, à la pression d'une explosion interne et empêcher la propagation de la flamme vers l'atmosphère explosive environnante grâce à des joints et éléments structurels spécialement étudiés.
La résistance de l'enveloppe, les joints antidéflagrants et chemins de flamme, les fixations, les entrées de câbles et les autres éléments assurant son intégrité font donc partie du système de protection.
Pour les terminaux fixes, cette approche présente un avantage pratique : l'enveloppe peut accueillir des circuits électroniques classiques de communication, des relais, des amplificateurs et des composants de puissance relativement élevée, à condition que l'équipement complet ait été conçu et certifié selon le mode de protection adapté.
Ex i : maintenir l'énergie du circuit sous le seuil d'inflammation
La sécurité intrinsèque repose sur un principe radicalement différent. Au lieu de compter sur une enveloppe lourde pour contenir une explosion interne, elle limite la tension, le courant, la puissance et l'énergie emmagasinée dans les capacités et inductances, de sorte que les étincelles et effets thermiques restent insuffisants pour enflammer l'atmosphère explosive spécifiée, en fonctionnement normal et dans les conditions de défaut définies.
L'évaluation ne s'arrête donc pas à l'enveloppe : elle s'étend au circuit électrique et à l'ensemble de la boucle à sécurité intrinsèque qui lui est raccordée.
| Critère de comparaison | Enveloppe antidéflagrante Ex d | Sécurité intrinsèque Ex i |
|---|---|---|
| Principe essentiel | Résiste à une explosion interne et empêche la propagation des flammes vers l'atmosphère extérieure | Limite l'énergie électrique et thermique pour éviter une source d'inflammation effective |
| Principaux éléments de conception | Enveloppe, joints, fixations, entrées de câbles et structures associées | Tension, courant, puissance, énergie stockée et paramètres de la boucle complète |
| Caractéristiques habituelles | Construction robuste offrant davantage de souplesse pour les composants électroniques de puissance élevée | Énergie maîtrisée, adaptée aux circuits de signal et à l'électronique de faible puissance |
| Appareils de communication courants | Téléphones fixes, interphones amplifiés, postes de commande et terminaux d'alarme sonore et visuelle | Terminaux portatifs, radios et appareils de terrain à faible consommation |
Pourquoi les enveloppes sont-elles si différentes ?
Les deux principes de protection se retrouvent directement dans l'apparence et la construction mécanique des produits.
Un téléphone fixe antidéflagrant utilise généralement une enveloppe robuste en alliage d'aluminium, en acier inoxydable ou en un autre métal conçu pour cet usage, avec couvercles, fixations et entrées de câbles prescrits. Il est souvent plus lourd et volumineux qu'un téléphone de bureau, car l'enveloppe ne sert pas seulement à résister aux chocs : elle peut faire partie intégrante de la protection contre les explosions. Même une modification structurelle apparemment mineure doit donc être soigneusement évaluée. Remplacer les boulons par un autre modèle, usiner un joint, percer une ouverture sur place ou changer un presse-étoupe peut modifier la protection d'origine.
Un terminal à sécurité intrinsèque privilégie la conception interne des circuits. Lorsque les circuits, composants, distances d'isolement du circuit imprimé, énergie stockée, batterie et connexions externes respectent les exigences applicables, une enveloppe antidéflagrante lourde n'est pas forcément nécessaire. C'est pourquoi nombre de radios portatives, terminaux mobiles et instruments certifiés pour zones dangereuses peuvent rester compacts. Toutefois, une enveloppe plastique ne prouve pas automatiquement la sécurité intrinsèque, pas plus qu'une enveloppe métallique ne prouve Ex d. Le mode de protection doit être vérifié à partir du marquage et du certificat, et non de la seule apparence.

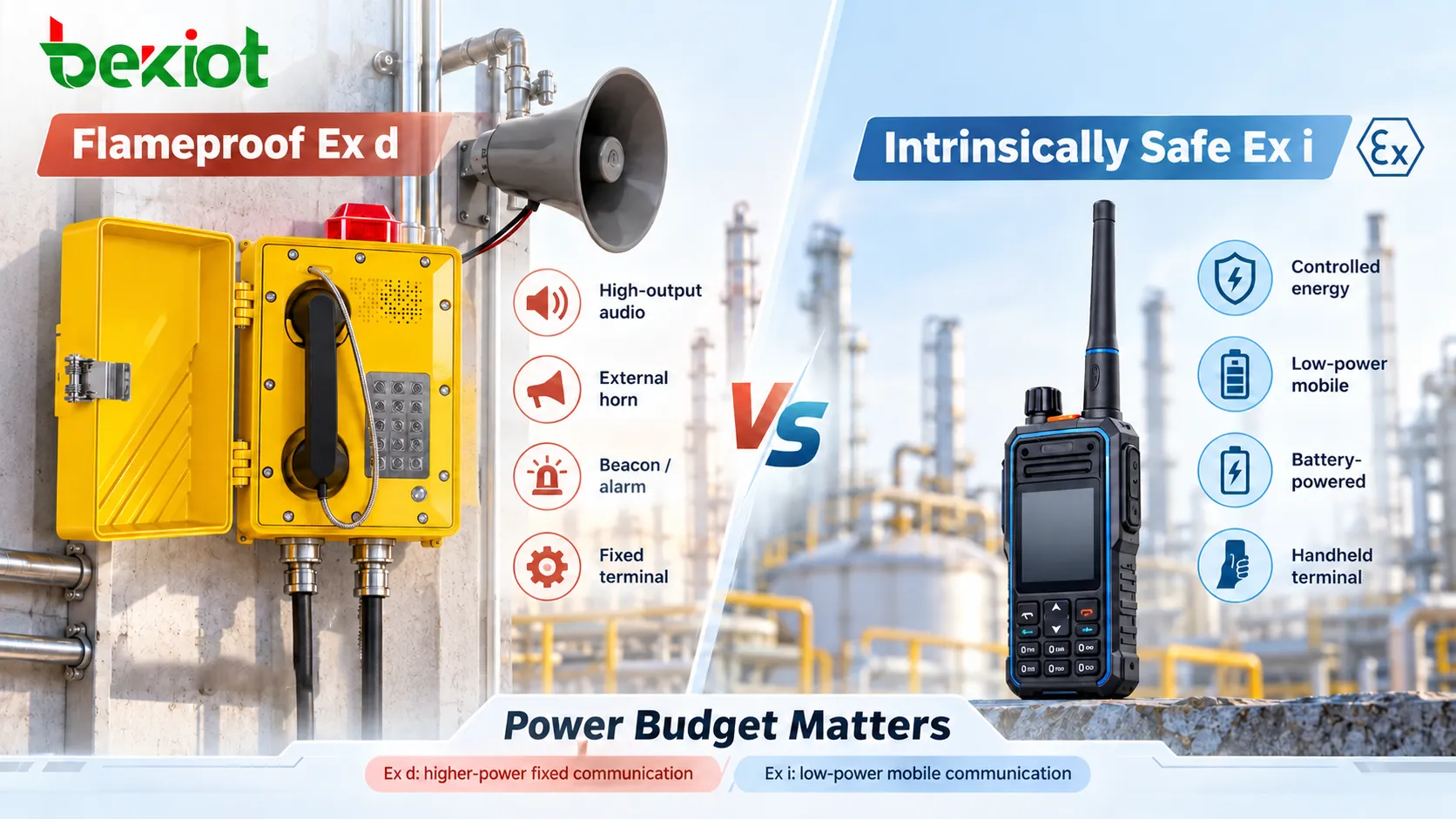

Les besoins en puissance peuvent déterminer le choix
Pour les équipements de communication, l'une des différences pratiques les plus importantes entre Ex d et Ex i ne figure pas directement sur le certificat : elle concerne le budget énergétique.
Un terminal de communication n'est pas un simple capteur. Il peut devoir alimenter un combiné, un haut-parleur, un écran, un rétroéclairage, une caméra, un module radio, un processeur, un relais, un voyant lumineux, voire un haut-parleur à pavillon externe. Toutes ces fonctions consomment de l'énergie.
Une conception antidéflagrante peut intégrer les circuits et dispositifs de puissance nécessaires à l'application de communication, l'enveloppe certifiée et la construction générale maîtrisant le danger associé. C'est pourquoi les téléphones fixes, interphones amplifiés, bornes d'appel et dispositifs d'alarme destinés aux environnements bruyants utilisent souvent une protection antidéflagrante ou des modes combinés.
La sécurité intrinsèque limite l'énergie à la source. Cette approche est particulièrement intéressante pour les capteurs, les dispositifs de signalisation, les équipements de communication portatifs et l'électronique de faible puissance spécialement conçue. Toutefois, lorsqu'un terminal doit produire un niveau sonore élevé en continu, alimenter un haut-parleur puissant ou des périphériques énergivores, la conception à sécurité intrinsèque devient plus difficile.
Il serait donc inapproprié de considérer que tout téléphone pour zone dangereuse doit nécessairement être à sécurité intrinsèque. Dans une unité chimique bruyante, un téléphone fixe peut exiger une sonnerie puissante, un dispositif mains libres à niveau élevé, un haut-parleur à pavillon externe ou un raccordement à une alarme sonore et lumineuse. Ces besoins en puissance font partie des critères de sélection.
| Besoin de communication | Conception antidéflagrante ou à protections combinées | Conception à sécurité intrinsèque |
|---|---|---|
| Communication vocale bidirectionnelle standard | Mise en œuvre relativement simple | Possible selon la conception certifiée |
| Audio mains libres de forte puissance | Plus grande latitude pour une puissance de sortie élevée | Plus fortement limité par les contraintes d'énergie |
| Haut-parleur à pavillon externe de forte puissance | Possible dans un système dûment certifié | Nécessite généralement une étude supplémentaire de la puissance et des interfaces |
| Alarmes sonores et lumineuses | Courantes sur les terminaux industriels fixes | L'énergie doit être évaluée pour l'ensemble du système à sécurité intrinsèque |
| Appareil mobile alimenté par batterie | Possible, mais la construction peut être plus complexe | Courant pour les terminaux mobiles spécialement conçus à faible puissance |

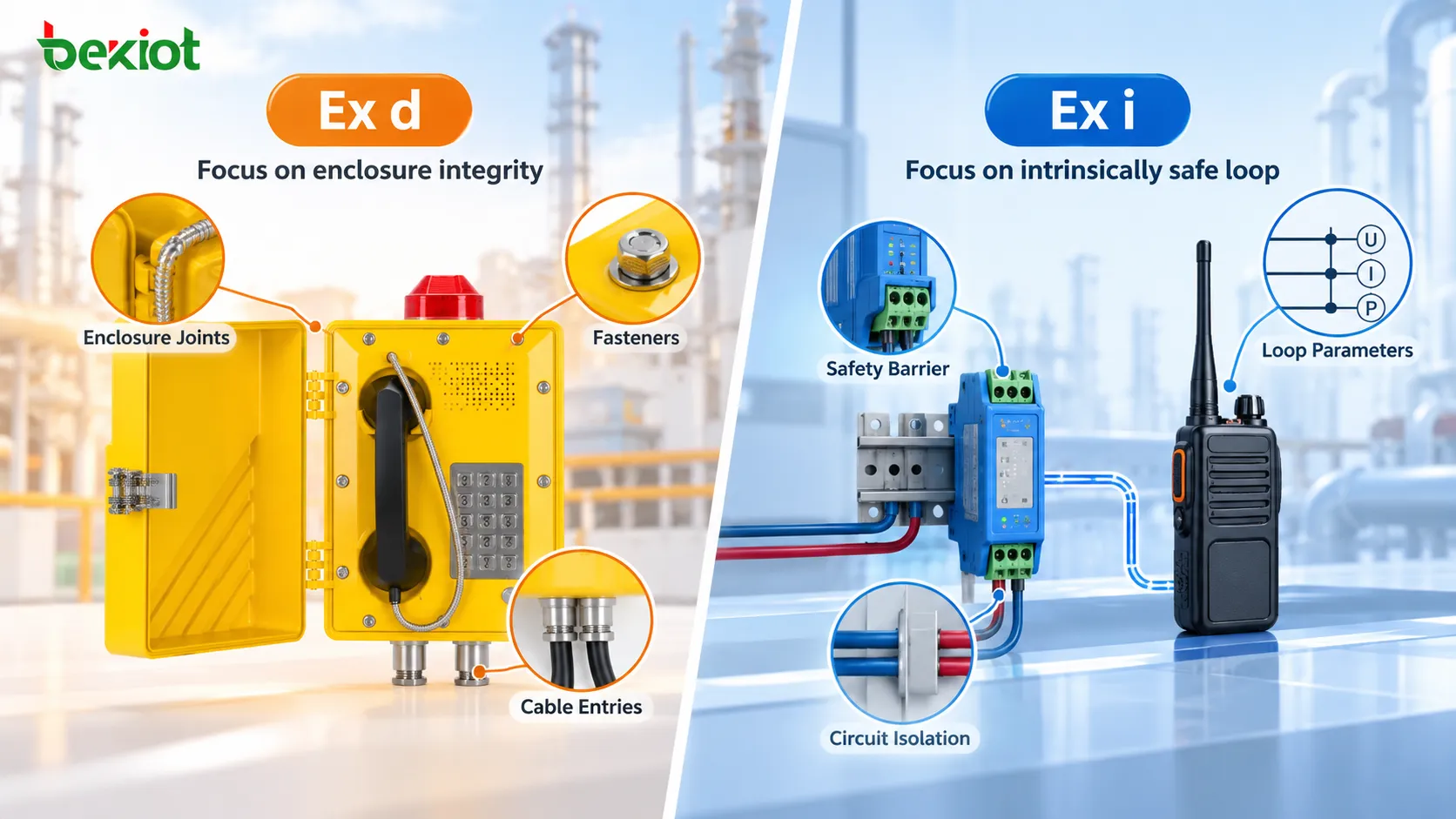

Exigences différentes pour l'installation et la maintenance
Aucun de ces équipements ne doit être installé ou entretenu comme un terminal industriel ordinaire, mais leurs points sensibles diffèrent.
Les équipements antidéflagrants sont particulièrement sensibles aux modifications structurelles
Sur un terminal Ex d, le personnel de maintenance doit préserver la structure de l'enveloppe. Les chemins de flamme et les joints ne doivent pas être meulés ou usinés sans contrôle ; les fixations spécifiées ne doivent pas être remplacées au seul motif qu'un autre boulon semble avoir la même dimension ; les presse-étoupes, adaptateurs et bouchons obturateurs ne doivent pas être choisis uniquement parce que leur filetage convient.
Percer une ouverture supplémentaire sur le site pour simplifier le câblage ou remplacer, pendant l'entretien, des pièces structurelles d'origine par des alternatives non vérifiées peut compromettre les conditions initiales de protection.
Les systèmes à sécurité intrinsèque sont particulièrement sensibles aux paramètres et à l'isolement de la boucle
Dans un système Ex i, le risque principal concerne souvent la modification du circuit plutôt que celle de l'enveloppe. Remplacer une barrière de sécurité, réunir des circuits différents, modifier le type ou la longueur du câble, ajouter un appareil non évalué ou ne pas respecter la séparation requise entre circuits à sécurité intrinsèque et circuits non intrinsèquement sûrs peut modifier les conditions de conception.
La maintenance d'un circuit de communication à sécurité intrinsèque ne saurait donc se limiter à vérifier que le matériel de remplacement utilise la même tension. Il faut également réexaminer les paramètres du système et la documentation d'installation applicable.
Une autre erreur consiste à croire que « le circuit étant intrinsèquement sûr, il peut toujours être débranché ou entretenu sous tension ». La sécurité intrinsèque apporte des avantages dans certaines interventions, mais l'autorisation de travaux sous tension dépend toujours du certificat du matériel, des procédures du site, des normes applicables et du régime de permis de travail. La sécurité intrinsèque n'autorise pas automatiquement des travaux sous tension sans restrictions.
Le mode de protection doit avant tout répondre à la mission de communication
En zone dangereuse, Ex d et Ex i ne sont pas des étiquettes commerciales concurrentes, mais deux solutions d'ingénierie différentes. Ex d répond à la question suivante : comment un équipement dont les circuits peuvent fournir une énergie d'inflammation suffisante peut-il utiliser une structure certifiée pour contenir le danger ? Ex i répond à une autre question : comment limiter l'énergie électrique et thermique des circuits sous le seuil d'inflammation effectif ? La première offre plus de latitude pour les équipements de communication fixes nécessitant une forte puissance acoustique, une puissance électrique supérieure et des interfaces de terrain complexes. La seconde convient particulièrement aux circuits de faible puissance, terminaux mobiles, instruments et applications exigeant une maîtrise rigoureuse de l'énergie. Dans tous les cas, le choix doit reposer sur le marquage Ex, la certification et les conditions de terrain du produit concerné.
Il faut éviter d'imposer un même mode de protection à tous les équipements d'un système de communication industriel uniquement par souci d'uniformisation. Une usine chimique peut employer simultanément des téléphones fixes antidéflagrants, des radios mobiles à sécurité intrinsèque, des haut-parleurs pour zones dangereuses et des équipements classiques de coordination opérationnelle situés en zone sûre. Si chaque appareil est adapté à son emplacement et si la plateforme rassemble appels, PTT, répartition des interventions et alarmes dans un même processus, cette architecture mixte correspond souvent mieux aux exigences de fonctionnement.
Becke Telcom fournit des téléphones antidéflagrants, des terminaux de communication industriels, des systèmes IP PBX, des serveurs SIP, des passerelles RoIP et des systèmes de commandement et de coordination des interventions pour les secteurs pétrolier et gazier, chimique, énergétique, du stockage et d'autres applications en zones dangereuses.
Questions fréquentes
La protection antidéflagrante et la sécurité intrinsèque sont-elles deux niveaux d'un même type ?
Non. Le terme « antidéflagrant » est parfois employé de manière générale pour les équipements destinés aux zones dangereuses, tandis que Ex i est un mode de protection précis fondé sur la sécurité intrinsèque. Une comparaison technique rigoureuse oppose plutôt Ex d antidéflagrant à Ex i à sécurité intrinsèque. Leurs principes diffèrent et ils ne doivent pas être classés simplement comme supérieur ou inférieur.
Lequel convient le mieux à une Zone 1 : Ex d ou Ex i ?
Les deux modes peuvent être utilisés en Zone 1 si l'équipement respecte le niveau de protection exigé et si son certificat autorise cet usage. Ex db est courant sur les terminaux fixes adaptés à la Zone 1, tandis que les matériels à sécurité intrinsèque peuvent utiliser Ex ib ou un niveau supérieur. Le choix dépend aussi du groupe de gaz, de la classe de température, des conditions environnementales et des fonctions requises.
Les appareils à sécurité intrinsèque sont-ils toujours plus légers ?
Pas nécessairement. La sécurité intrinsèque ne nécessitant pas d'enveloppe antidéflagrante lourde pour contenir une explosion interne, les appareils portatifs et de terrain à faible puissance peuvent souvent être compacts. Leur poids final dépend cependant aussi de la batterie, de la protection mécanique, de l'indice IP, de l'écran et des fonctions de communication. On ne peut pas identifier le mode de protection au seul poids.
Peut-on raccorder directement un équipement à sécurité intrinsèque à un commutateur ou à une alimentation standard ?
Pas toujours. Des barrières de sécurité, isolateurs galvaniques, appareils associés et une correspondance des paramètres de l'ensemble du circuit peuvent être nécessaires. Le certificat, le schéma de contrôle et la conception du système servent à vérifier Uo, Io et Po par rapport à Ui, Ii et Pi, ainsi que la capacité et l'inductance du matériel et des câbles connectés.
Quel mode de protection choisir pour un téléphone fixe dans une zone dangereuse très bruyante ?
Si le poste doit disposer d'une sonnerie forte, d'un mains libres puissant, d'un haut-parleur à pavillon externe, d'alarmes sonores et lumineuses ou d'autres fonctions gourmandes en puissance, un mode antidéflagrant ou une combinaison adaptée offre généralement davantage de souplesse. Le choix final doit néanmoins tenir compte du certificat, de la zone, du bruit ambiant et des besoins fonctionnels réels, et pas seulement du mode de protection.
