KVM signifie Clavier, Vidéo et Souris. Dans les salles d'équipement traditionnelles, un système KVM permet aux opérateurs de contrôler plusieurs serveurs ou ordinateurs via des écrans, claviers et souris partagés. Cela réduit le déploiement matériel redondant et centralise davantage l'exploitation des serveurs.

Un système KVM distribué étend cette idée en combinant le contrôle KVM avec le codage, le décodage et la transmission réseau de l'audio et de la vidéo. Au lieu d'être limité à une connexion courte distance à l'intérieur d'une seule baie, les signaux vidéo et les données de contrôle peuvent être transmis via un réseau IP ou un réseau de fibre optique. Cela permet de partager, commuter, afficher et contrôler des sources informatiques dans les centres de commande, salles de contrôle, salles de réunion et environnements grand écran.

Du KVM traditionnel à l'exploitation réseau

Un système KVM traditionnel est généralement conçu pour la gestion locale de serveurs. Un opérateur peut contrôler plusieurs ordinateurs ou serveurs en commutant les signaux de clavier, souris et écran. Cela est utile dans les salles serveurs, mais la distance, la flexibilité et la capacité d'affichage sont limitées.

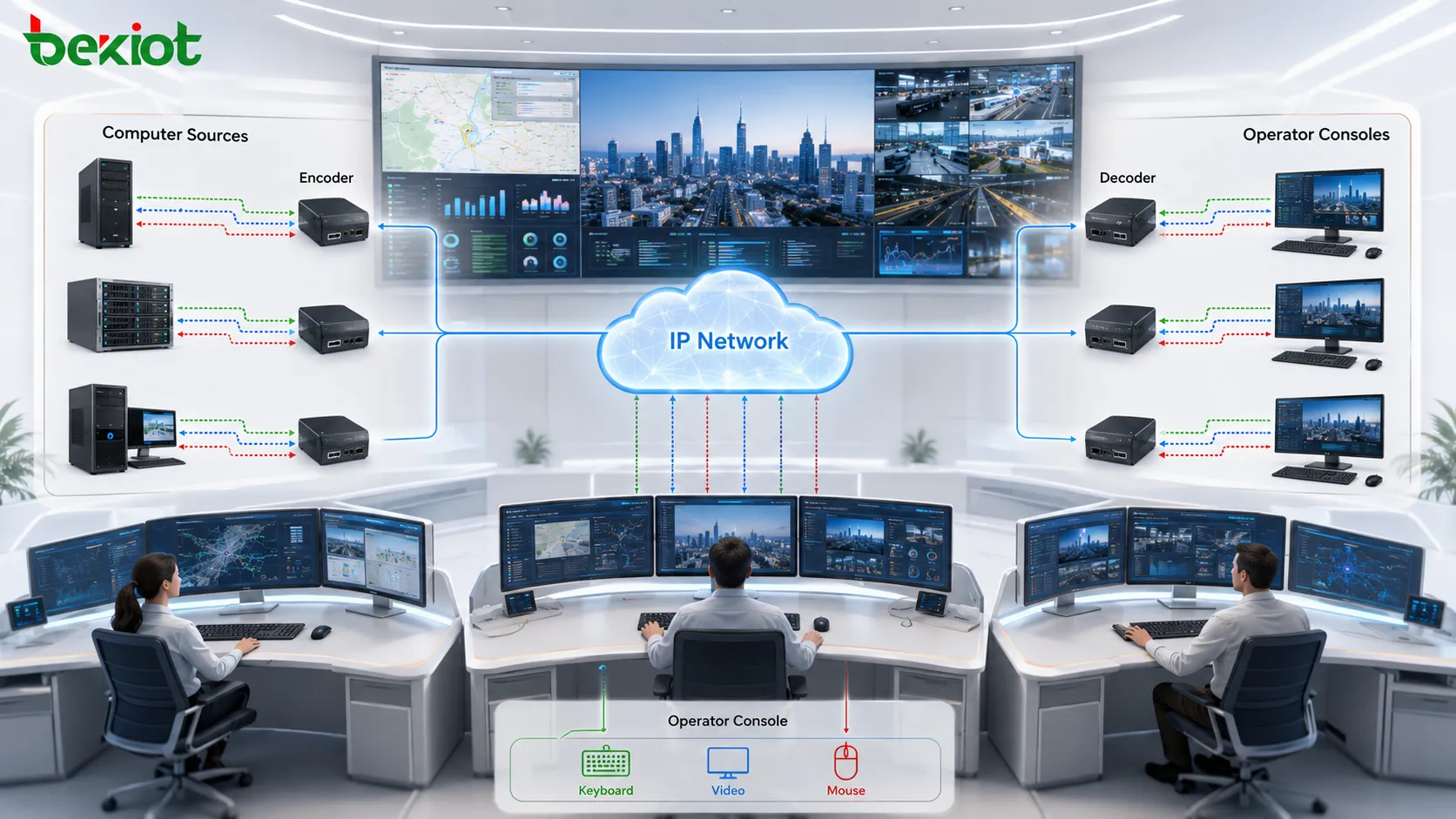

Une architecture distribuée change la structure. Côté source vidéo, un codeur convertit le signal de l'écran d'ordinateur en flux réseau. Par exemple, la sortie HDMI d'un ordinateur peut être connectée à un codeur et transmise sur le réseau. Côté affichage, un décodeur reçoit le flux vidéo réseau et le sort vers un moniteur, un mur vidéo ou un écran grand format.

Avec cette conception, les sources vidéo n'ont plus besoin d'être physiquement proches de l'emplacement d'affichage. Les opérateurs peuvent rappeler différents écrans d'ordinateur, les afficher sur différents écrans, copier la même source à plusieurs endroits ou gérer des sources distantes via une interface centralisée.

Les blocs de construction de base

La structure de base d'un système KVM distribué est composée de codeurs, de décodeurs et d'un réseau de transmission. Les codeurs sont placés près de l'ordinateur, du serveur, du poste de travail ou de la source de signal. Les décodeurs sont placés près des dispositifs d'affichage. Le réseau relie les deux côtés et transporte la vidéo, l'audio, le clavier, la souris et les données de contrôle.

Dans un projet simple, cela peut suffire pour réaliser une transmission de signal point à point ou point à multipoint. Dans un projet plus vaste, le système inclura également un logiciel de gestion, un contrôle de matrice vidéo, un traitement de mur vidéo, une commande centralisée, une gestion des permissions, un routage des signaux et une intégration avec des plateformes tierces.

C'est pourquoi un système KVM distribué ne doit pas être compris comme un simple groupe de codeurs et de décodeurs. Dans les environnements de commande et de contrôle, il devient une plateforme de collaboration visuelle complète qui combine la commutation vidéo, la télécommande, l'affichage grand écran, la liaison système et la gestion des flux de travail des opérateurs.

Options de transmission IP et fibre optique

De nombreux systèmes distribués utilisent des réseaux IP car ils sont flexibles, évolutifs et plus faciles à intégrer à l'infrastructure réseau existante. La transmission IP permet de déployer des appareils dans différentes pièces, étages, bâtiments ou zones de contrôle, à condition que la conception du réseau supporte la bande passante et la latence requises.

Pour les projets nécessitant une bande passante plus élevée, une latence plus faible et une transmission longue distance plus stable, des systèmes distribués basés sur la fibre optique peuvent également être utilisés. La transmission par fibre est courante dans les halls de commandement, les environnements d'affichage haute résolution et les grands centres de contrôle où la qualité du signal et la vitesse de réponse sont importantes.

Cependant, le déploiement de la fibre optique nécessite généralement un câblage dédié et un coût de construction plus élevé. Par conséquent, le choix entre IP et fibre doit être basé sur la résolution du signal, les exigences de latence, l'échelle du projet, les conditions du bâtiment et les plans d'expansion à long terme.

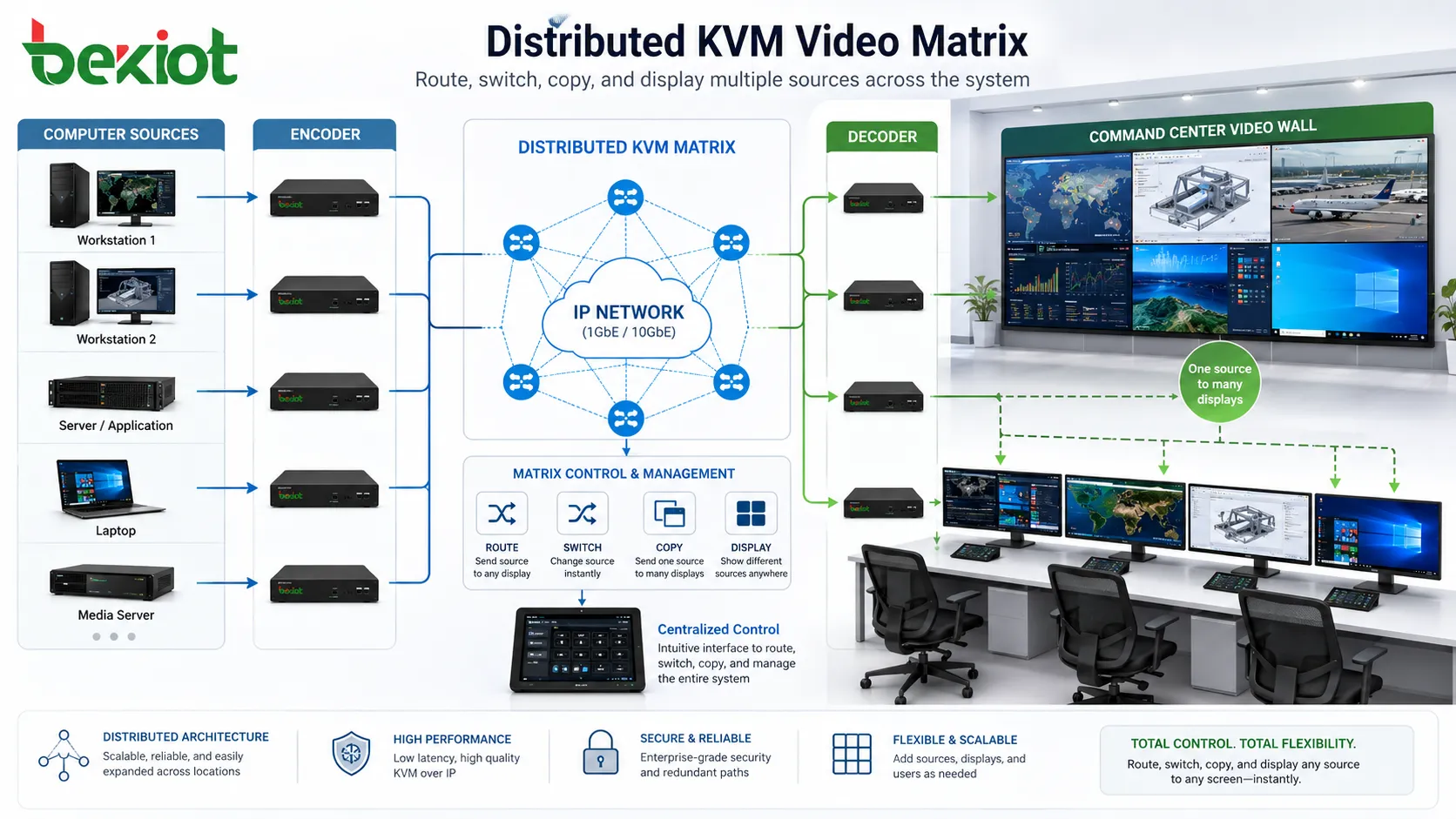

Commutation unifiée via le contrôle de matrice vidéo

Lorsqu'un projet comprend de nombreuses entrées et sorties vidéo, le système a besoin d'un moyen de gérer le routage des signaux. C'est là que le contrôle de matrice vidéo devient important. Une matrice vidéo organise les différentes sources vidéo et dispositifs d'affichage dans une structure d'entrée-sortie contrôlable.

Grâce au contrôle de matrice, les opérateurs peuvent envoyer n'importe quelle source vidéo autorisée vers n'importe quel écran du système distribué. Ils peuvent changer de source, dupliquer une source sur plusieurs affichages, attribuer des écrans à différents utilisateurs ou gérer l'allocation des sources en fonction des besoins opérationnels.

Cette capacité est particulièrement utile dans les centres de commande, les salles de contrôle du trafic, les centres de répartition d'énergie, les salles de surveillance de sécurité et les centres d'opérations industrielles. Les opérateurs doivent souvent comparer plusieurs sources, partager des informations clés sur un grand écran ou passer rapidement de la surveillance de routine à la réponse d'urgence.

Traitement grand écran et mise en page visuelle

Les systèmes KVM distribués sont souvent utilisés dans les centres de commande et les salles de contrôle, où l'affichage grand écran est une exigence centrale. Dans ces environnements, les opérateurs peuvent avoir besoin de montrer plusieurs systèmes sur un même mur d'affichage, de diviser l'écran en plusieurs fenêtres ou de déplacer librement des fenêtres vidéo sur l'écran.

Les équipements ou logiciels de traitement de mur vidéo peuvent prendre en charge des fonctions telles que l'assemblage, le fenêtrage, le roaming, le sondage, le changement de mise en page et la présentation multi-sources. Cela permet à un grand écran d'afficher simultanément des vidéos de surveillance, des bureaux d'ordinateur, des cartes SIG, des tableaux de bord de données, du contenu de conférence et des informations d'urgence.

Par rapport à la simple projection d'écran, le traitement de mur vidéo offre au centre de commande une organisation visuelle plus flexible. Pendant l'exploitation de routine, l'écran peut afficher des tableaux de bord standards. Lors d'un incident, la mise en page peut être rapidement modifiée pour mettre en évidence les flux de caméras clés, les écrans de poste de travail, les cartes ou le contenu de consultation à distance.

Couche de contrôle pour les périphériques et les flux de travail des opérateurs

Un système complet a également besoin d'une couche de contrôle. Une partie de cette couche de contrôle provient des systèmes de contrôle centralisés traditionnels. Via des ports série, le contrôle IP, RS-485 ou d'autres méthodes de contrôle, le système peut gérer les équipements audio et vidéo, les lumières, la climatisation, les projecteurs, les écrans d'affichage et d'autres équipements de salle.

Une autre partie de la couche de contrôle se concentre sur les flux de travail des opérateurs KVM. Les utilisateurs peuvent avoir besoin d'appeler des sources vidéo, de contrôler des ordinateurs à distance, de copier un écran vers un autre affichage, de démarrer une communication audio ou vidéo, de changer la disposition ou d'attribuer des sources à différents postes d'opérateur. Ces fonctions nécessitent généralement un logiciel dédié et un serveur de gestion.

La gestion des permissions est également importante. Tous les opérateurs ne devraient pas contrôler tous les ordinateurs ni afficher toutes les sources. Un système bien conçu doit prendre en charge les rôles utilisateur, les permissions d'accès, le regroupement de sources, les enregistrements d'opérations et les politiques de gestion afin que le contrôle reste sécurisé et traçable.

Intégration avec des systèmes vidéo et de communication externes

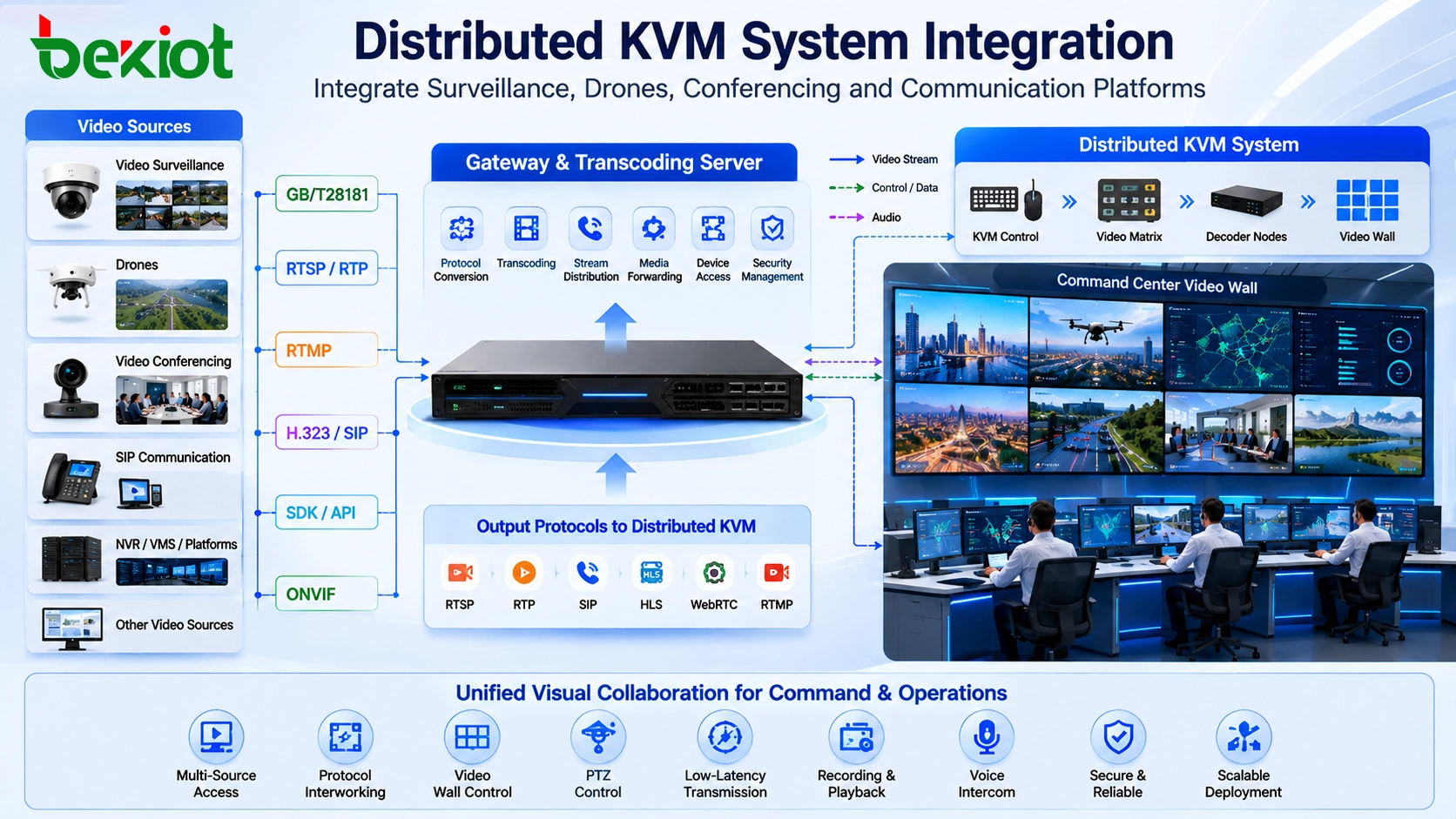

Dans les projets réels de centres de commande, un système KVM distribué fonctionne rarement seul. Il peut devoir se connecter à des plateformes de vidéosurveillance, des systèmes de visioconférence, des vidéos de drones, des systèmes de communication d'urgence, des plateformes de répartition et d'autres applications tierces.

Ces systèmes externes utilisent souvent des formats de média et des protocoles de transmission différents. Par exemple, la vidéosurveillance et les vidéos de drones peuvent être diffusées sous forme de flux RTSP ou RTP. Les plateformes de communication peuvent utiliser SIP. Certains systèmes peuvent utiliser des flux vidéo plus petits ou compressés, tandis que les systèmes d'affichage distribués nécessitent souvent des flux de meilleure qualité pour une présentation sur grand écran.

Une passerelle vidéo ou un serveur de transcodage peut aider à résoudre ce problème. Il peut recevoir des sources vidéo externes, convertir les formats de flux, adapter les débits binaires et assurer la conversion de protocole comme SIP vers RTSP ou RTSP vers SIP. Cela facilite l'affichage et le contrôle de vidéos provenant de différentes plates-formes par le système KVM distribué.

Pourquoi le transcodage est important dans les environnements de commande

Le transcodage vidéo est utile lorsque différents systèmes ont des exigences différentes en matière de flux vidéo. Un système de communication ou de répartition peut utiliser un flux à faible débit binaire pour la communication en temps réel, tandis qu'un mur vidéo distribué peut avoir besoin d'un flux de meilleure qualité pour un affichage clair sur un grand écran.

En utilisant une couche de transcodage, le projet peut réduire les problèmes de compatibilité entre les systèmes. La vidéo externe peut être convertie dans un format que le système KVM distribué peut décoder et afficher. Parallèlement, la vidéo du système distribué peut être adaptée aux plateformes de communication, aux utilisateurs distants ou à d'autres applications métier.

Ceci est important pour les centres de commande qui combinent visualisation locale, collaboration à distance, visioconférence, surveillance et communication de répartition. L'objectif n'est pas seulement d'afficher la vidéo, mais de rendre les ressources vidéo utilisables dans différents flux de travail opérationnels.

Où cette architecture est-elle la plus utile ?

Les systèmes KVM distribués conviennent aux centres de commande, centres de répartition, salles de contrôle, centres de données, salles de visioconférence, centres d'opérations d'urgence, salles de contrôle du trafic, centres d'opérations énergétiques, salles de surveillance industrielle et centres de gestion de sécurité.

Ces environnements partagent généralement plusieurs besoins communs. Ils nécessitent de nombreuses sources informatiques, plusieurs postes d'opérateur, une visualisation grand écran, une commutation rapide, un contrôle sécurisé et une intégration avec d'autres systèmes audio et vidéo. Une architecture distribuée peut répondre à ces besoins mieux que le câblage de signaux local traditionnel.

Le système est également utile lorsque les opérateurs ont besoin d'un accès flexible à différents postes de travail. Un utilisateur peut s'asseoir à une console et appeler différents ordinateurs ou sources vidéo selon les autorisations. Cela améliore l'utilisation de l'espace, réduit la complexité du câblage et favorise une gestion centralisée.

Points de planification avant le déploiement

Avant de concevoir un système KVM distribué, l'équipe de projet doit confirmer le nombre de sources de signal, de terminaux d'affichage, de postes d'opérateur, l'échelle du mur vidéo, les exigences de contrôle, les conditions du réseau, les exigences de résolution et les attentes en matière de latence.

La planification du réseau est particulièrement importante. La transmission vidéo haute résolution peut nécessiter une grande bande passante et des performances de commutation stables. Si le système utilise des réseaux IP, les commutateurs, la planification VLAN, la stratégie de multidiffusion ou d'unidiffusion et les politiques de sécurité réseau doivent être évalués avec soin.

Les exigences d'intégration doivent également être clarifiées tôt. Si le système doit se connecter à des plateformes de surveillance, de visioconférence, de drones, de communication SIP ou de répartition, les protocoles requis, les formats de flux et les méthodes de transcodage doivent être confirmés avant la construction.

Avantages d'une conception distribuée

Le premier avantage est la flexibilité. Les sources vidéo et les écrans peuvent être placés à différents endroits et connectés via le réseau. Cela rend le système plus facile à étendre et à modifier.

Le deuxième avantage est le contrôle centralisé. Les opérateurs peuvent gérer de nombreuses sources et écrans via un logiciel, un contrôle de matrice et des paramètres de permission, au lieu de dépendre uniquement d'un câblage physique fixe.

Le troisième avantage est une collaboration visuelle plus forte. Le traitement grand écran, les mises en page de fenêtres, la copie de sources et l'affichage multi-écrans aident les équipes de commandement à partager les informations plus efficacement.

Le quatrième avantage est une meilleure intégration système. Grâce aux passerelles et aux serveurs de transcodage, la vidéosurveillance externe, les conférences, les vidéos de drones, la communication SIP et les flux RTSP/RTP peuvent être connectés dans le même environnement d'opération visuelle.

Conclusion

Un système KVM distribué combine le contrôle clavier, vidéo et souris avec la transmission audio et vidéo sur réseau. Ses composants principaux incluent des codeurs, décodeurs, une infrastructure réseau, un contrôle de matrice vidéo, un traitement de mur vidéo, un logiciel de contrôle, des serveurs de gestion et des passerelles d'intégration.

Par rapport aux systèmes KVM traditionnels, une architecture distribuée offre une plus grande flexibilité, une distance de transmission plus longue, plus d'options d'affichage et une capacité d'intégration plus forte. Elle est particulièrement adaptée aux centres de commande, salles de contrôle, salles de réunion et autres environnements professionnels ayant besoin d'une exploitation centralisée et d'une visualisation grand écran.

Une solution réussie dépend de plus que le choix des appareils. Elle nécessite une compréhension claire des sources vidéo, des exigences d'affichage, des flux de travail de contrôle, de la capacité réseau, des objectifs de latence, de l'intégration de systèmes externes et de l'expansion future. Avec une planification appropriée, un système KVM distribué peut devenir la base visuelle et opérationnelle d'un environnement de commande moderne.
