Les ports réseau doubles font référence aux appareils équipés de deux interfaces Ethernet indépendantes, généralement deux ports RJ45 ou un port RJ45 combiné à une autre interface réseau. En déploiement réel, ces ports peuvent être utilisés pour la redondance, l’accès à des réseaux séparés, l’isolation de la gestion, la répartition du trafic de service, le basculement, la surveillance ou l’intégration avec deux environnements réseau différents.

Cette conception est courante dans les terminaux industriels, les serveurs, les passerelles, les équipements de communication IP, les équipements de sécurité, les nœuds d’informatique en périphérie (edge computing), les systèmes de stockage, les contrôleurs, les plateformes de surveillance et les dispositifs embarqués spécialisés. La valeur ne réside pas seulement dans le fait d’« avoir un port de plus ». La véritable valeur provient de la manière dont les deux interfaces sont planifiées, configurées, étiquetées, surveillées et maintenues tout au long du cycle de vie de l’appareil.

Pourquoi deux interfaces sont importantes dans les déploiements modernes

De nombreux appareils en réseau ne sont plus utilisés dans de simples environnements de type bureau. Ils peuvent se connecter à des réseaux de production, de gestion, de surveillance, de voix, de services publics, à des systèmes de contrôle privés ou à des liaisons de secours. Une interface unique peut fonctionner, mais elle peut obliger différents types de trafic à emprunter le même chemin.

Deux interfaces physiques offrent aux ingénieurs une plus grande liberté de conception. Un port peut être utilisé pour le trafic de service principal, tandis que l’autre prend en charge la gestion, la sauvegarde, les diagnostics, un sous-réseau secondaire ou un commutateur amont indépendant. Cela peut réduire les risques opérationnels et faciliter le dépannage.

La tendance du secteur s’oriente vers une disponibilité accrue et une segmentation plus forte. À mesure que de plus en plus d’appareils passent à l’IP, les réseaux de terrain doivent prendre en charge la disponibilité, la visibilité, les politiques de sécurité et la maintenance à distance. Les conceptions à double port aident à répondre à ces exigences lorsque l’architecture est correctement planifiée.

Modes de fonctionnement typiques

Basculement Actif-Standby

En mode actif-standby, une interface transporte le trafic normal tandis que la seconde reste disponible comme chemin de secours. Si la liaison principale échoue, l’appareil peut basculer sur la liaison de secours selon sa logique de basculement.

Ce mode est utile lorsque la continuité de service est importante mais que le trafic n’a pas besoin de transiter par les deux ports simultanément. Il est souvent utilisé pour les systèmes de contrôle, les équipements de communication, les dispositifs de surveillance et les terminaux de terrain nécessitant une sauvegarde réseau.

Accès à deux sous-réseaux

Certains appareils utilisent deux ports pour se connecter à deux réseaux IP différents. Une interface peut se connecter à un réseau de service, tandis que l’autre se connecte à un réseau de gestion ou à un réseau de contrôle isolé.

Cette conception réduit l’exposition inutile. Les opérateurs peuvent séparer le trafic de service quotidien des accès de configuration, des diagnostics, des mises à jour de micrologiciel ou du contrôle administratif.

Séparation du trafic

Deux ports peuvent séparer différentes classes de trafic. Par exemple, le trafic vidéo peut utiliser une interface tandis que le trafic de contrôle ou de signalisation utilise l’autre. Un système de sécurité peut séparer les flux des caméras de l’accès de gestion. Un appareil industriel peut séparer le trafic de production du trafic de maintenance à distance.

La séparation peut améliorer la stabilité, car un trafic intense d’un côté est moins susceptible de perturber les fonctions critiques de gestion ou de signalisation.

Agrégation de liens

Certains systèmes prennent en charge l’agrégation de liens, où deux interfaces physiques fonctionnent ensemble comme une seule liaison logique. Cela peut offrir une bande passante plus élevée ou une redondance selon le mode d’agrégation et la configuration du commutateur.

L’agrégation de liens nécessite une configuration correcte à la fois sur l’appareil et sur le commutateur. Si l’un des côtés est mal configuré, des problèmes de connectivité, des pertes de paquets ou un comportement instable peuvent survenir.

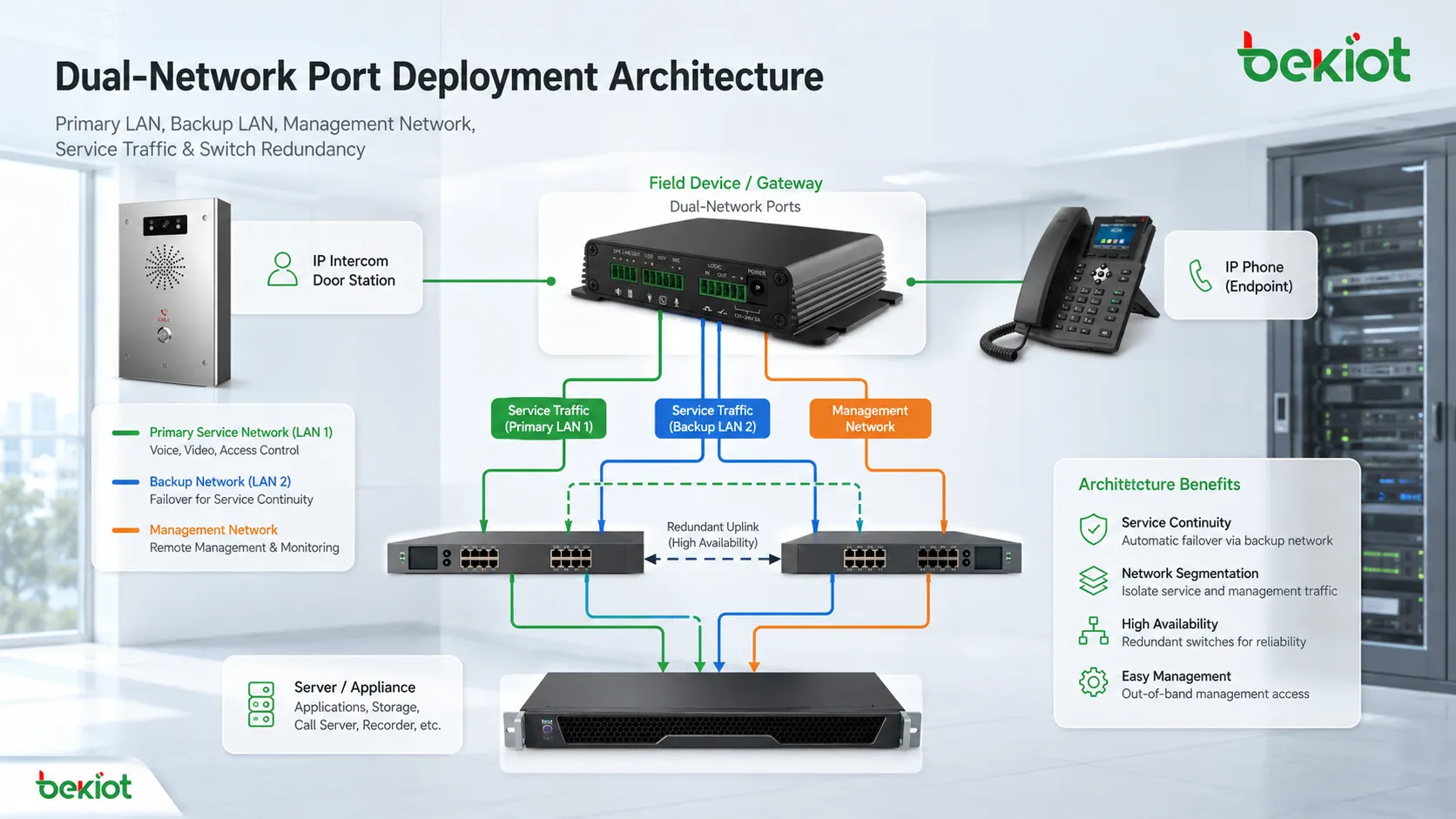

Planification de l’architecture avant l’installation

Avant le déploiement, les ingénieurs doivent définir le rôle de chaque interface. Une erreur courante consiste à connecter les deux ports au réseau sans décider s’ils sont utilisés pour la redondance, la séparation, la gestion, l’agrégation ou les diagnostics.

Chaque port doit avoir un objectif documenté, un plan d’adressage IP, une attribution VLAN, une politique de passerelle, une configuration de port de commutateur, une étendue de trafic autorisé et une responsabilité de maintenance. Sans cette planification, la deuxième interface peut créer de la confusion plutôt que de la valeur.

La planification de l’architecture doit également inclure le comportement en cas de défaillance. Si le port un échoue, le port deux doit-il prendre le relais automatiquement ? Si les deux ports sont en ligne, quelle route l’appareil doit-il utiliser pour le trafic par défaut ? L’accès de gestion doit-il être autorisé depuis les deux réseaux ou un seul ?

Avantage du déploiement : Continuité de service

L’un des principaux avantages est l’amélioration de la continuité. Si un câble, un port de commutateur, un commutateur amont ou un chemin réseau tombe en panne, une deuxième interface peut fournir une connexion alternative si le système prend en charge le basculement.

C’est précieux dans les sites où les temps d’arrêt affectent la sécurité, les opérations, la communication, la surveillance ou la production. Une défaillance d’une seule liaison ne devrait pas toujours signifier l’isolement de l’appareil.

Cependant, la continuité ne dépend pas seulement d’avoir deux ports. Le chemin de secours doit se connecter à un domaine de panne différent lorsque cela est possible. Si les deux câbles vont au même commutateur et que celui-ci perd l’alimentation, le port de secours peut ne pas aider. Une véritable résilience nécessite un câblage séparé, une redondance de commutateur, une planification de l’alimentation et des règles de basculement testées.

Avantage du déploiement : Des frontières de sécurité plus nettes

Deux interfaces peuvent prendre en charge un modèle de sécurité plus propre. Un appareil peut exposer des fonctions de service sur un réseau tout en conservant l’accès de configuration sur un autre réseau protégé. Cela est utile pour les serveurs, les passerelles, les contrôleurs, les appareils de surveillance et les points de terminaison industriels.

L’isolation de la gestion réduit le risque que des utilisateurs ordinaires, des réseaux invités ou des systèmes non liés puissent atteindre des pages de configuration sensibles. Elle facilite également l’audit et le contrôle d’accès, car le trafic administratif peut être surveillé séparément.

La conception nécessite toujours une politique de pare-feu et une protection des comptes. Une interface séparée ne rend pas automatiquement la gestion sécurisée si des mots de passe faibles, des ports ouverts ou de mauvaises règles de routage persistent.

Avantage du déploiement : Stabilité du trafic

Certains appareils gèrent un trafic aux caractéristiques très différentes. Les flux vidéo peuvent consommer une bande passante élevée. Le trafic vocal peut nécessiter une faible latence et une livraison de paquets stable. Le trafic de contrôle peut être faible mais critique. Le trafic de gestion peut être occasionnel mais sensible.

La séparation du trafic sur deux interfaces peut réduire les interférences. Une rafale de transfert de fichiers ou de données vidéo est moins susceptible d’affecter le trafic de surveillance, de contrôle ou de signalisation si les chemins sont correctement divisés.

C’est particulièrement utile dans les systèmes mixtes où le trafic en temps réel et le trafic de données en masse doivent coexister.

Avantage du déploiement : Intégration flexible sur site

Les environnements de terrain sont souvent complexes. Un appareil peut avoir besoin de se connecter à un réseau local existant tout en rejoignant un nouveau réseau de projet. Un ordinateur portable de maintenance temporaire peut nécessiter un accès local sans interrompre la liaison de service principale. Une passerelle peut avoir besoin de connecter un port à un routeur amont et un autre à un réseau d’équipement interne.

Le matériel à double port offre plus d’options aux installateurs. Il peut simplifier la migration par étapes, les tests temporaires, la conception de réseaux divisés et l’intégration avec des systèmes existants.

Cette flexibilité réduit le besoin d’adaptateurs supplémentaires, de commutateurs non gérés ou de modifications de câblage risquées pendant la maintenance.

Avantage du déploiement : Accès de maintenance à distance

Une deuxième interface peut fournir un chemin de maintenance dédié. Les ingénieurs peuvent l’utiliser pour la configuration, la mise à niveau du micrologiciel, la collecte de journaux, les diagnostics à distance, la surveillance ou la récupération d’urgence.

Cela est utile lorsque le réseau de service principal est occupé, instable, restreint ou séparé par une politique. Un chemin de maintenance dédié peut aider les techniciens à atteindre l’appareil sans perturber le trafic de production.

Pour un fonctionnement sécurisé, ce chemin doit être protégé par une authentification, des listes de contrôle d’accès, un VPN, des règles de pare-feu et des procédures d’exploitation claires.

Stratégie d’adressage IP et de routage

L’adressage doit être conçu avec soin. Si les deux interfaces sont placées dans le même sous-réseau sans logique d’agrégation ou de pont appropriée, l’appareil peut avoir un comportement imprévisible. Une confusion ARP, un routage asymétrique, des routes dupliquées ou de mauvais chemins de retour peuvent se produire.

Lorsque chaque interface se connecte à un sous-réseau différent, la passerelle par défaut doit être planifiée. De nombreux appareils ne prennent en charge qu’une seule route par défaut, les administrateurs doivent donc décider quel chemin transporte le trafic sortant général. Des routes statiques peuvent être nécessaires pour des réseaux spécifiques.

Dans les environnements contrôlés, l’accès de gestion peut être limité à une interface tandis que le trafic de service en utilise une autre. Cela maintient un routage plus clair et réduit l’exposition accidentelle.

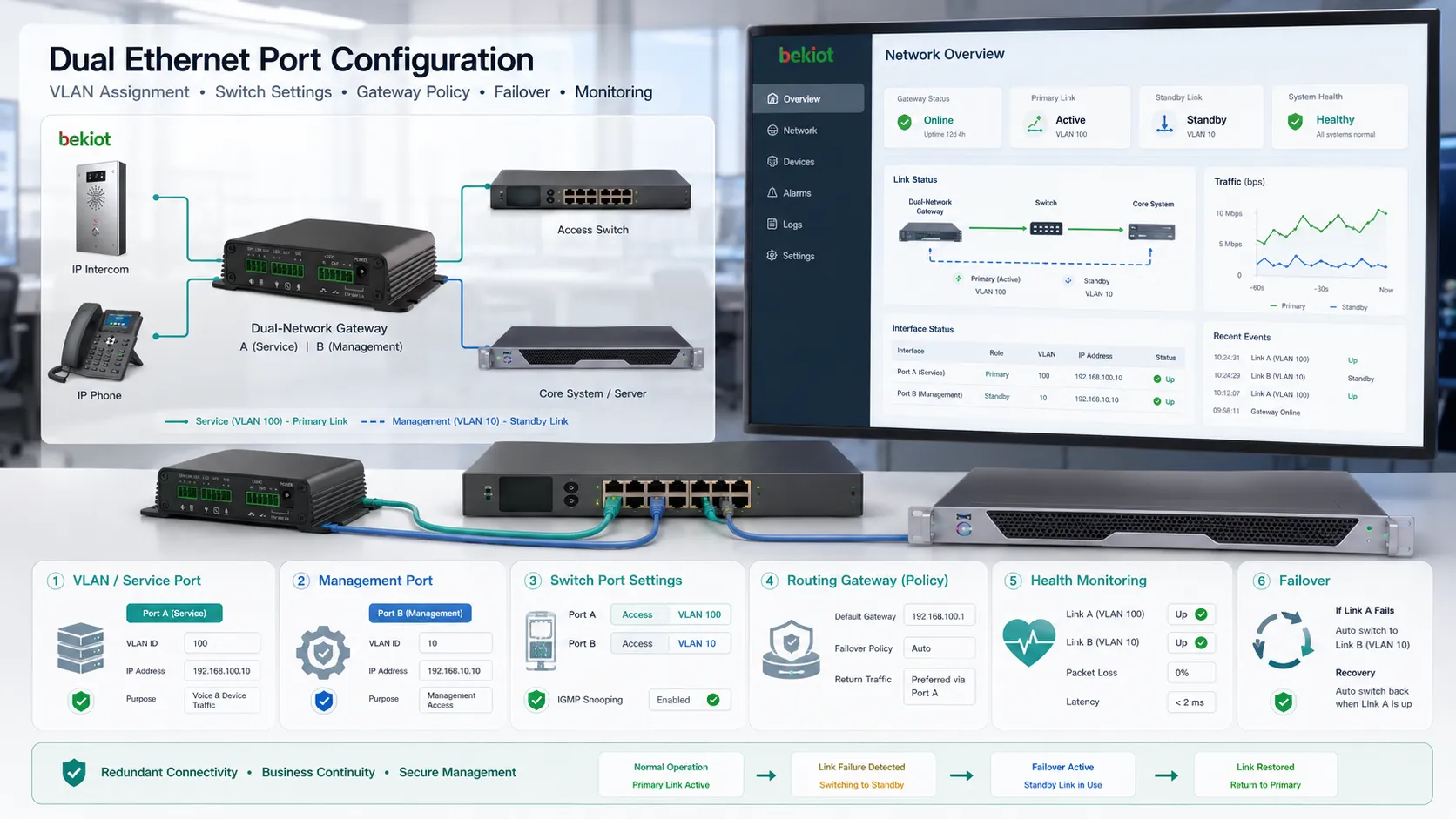

Configuration côté commutateur

Les ports de commutateur connectés doivent correspondre au mode prévu. Le port d’accès, le port trunk, l’appartenance VLAN, le paramètre LACP, la vitesse, le duplex, le comportement PoE, le contrôle des tempêtes, le spanning tree et la politique de sécurité doivent être configurés de manière cohérente.

Si un côté attend un trafic VLAN marqué et l’autre côté attend un trafic non marqué, l’appareil peut apparaître en ligne mais ne pas parvenir à atteindre le bon réseau. Si l’agrégation est activée sur l’appareil mais pas sur le commutateur, le trafic peut devenir instable.

La configuration du commutateur doit être documentée avec les paramètres côté appareil. Le dépannage devient difficile lorsqu’un seul côté de la liaison est enregistré.

Étiquetage des câbles et maintenance physique

L’étiquetage physique est simple mais important. Chaque câble doit indiquer le nom de l’appareil, le numéro de port, le nom du commutateur, le port du commutateur, l’objectif réseau et la date d’installation lorsque cela est possible. Des étiquettes claires réduisent le risque de débrancher le mauvais chemin pendant la maintenance.

Le cheminement des câbles doit éviter les tensions inutiles, les courbures prononcées, les connecteurs desserrés, l’exposition à l’eau, les fortes vibrations et les sources d’interférences. Sur les sites industriels, les câbles réseau peuvent nécessiter un blindage renforcé, des conduits de protection ou un cheminement dédié à l’écart des câbles d’alimentation.

Les équipes de maintenance doivent également inspecter les clips de connecteurs, la corrosion, la poussière, la température de l’armoire, la tension des câbles et les conditions de mise à la terre. Une conception à double port ne peut pas offrir de fiabilité si les deux liaisons physiques sont mal entretenues.

Surveillance et contrôles de santé

La surveillance doit inclure l’état des liaisons, la négociation de vitesse, les erreurs de paquets, les trames abandonnées, l’utilisation de l’interface, les incompatibilités de duplex, les événements de basculement, l’accessibilité IP, les changements de routage et les journaux de l’appareil.

Si la deuxième interface n’est utilisée qu’en tant que sauvegarde, elle nécessite tout de même des contrôles de santé. Une liaison de secours qui n’est jamais testée peut échouer silencieusement. L’équipe peut ne découvrir le problème qu’en cas de panne réelle.

Des alertes automatisées peuvent informer les administrateurs lorsqu’une liaison tombe, lorsque le trafic bascule de manière inattendue ou lorsque les compteurs d’erreurs augmentent. Cela permet d’éviter que de petits problèmes physiques ne deviennent des incidents de service majeurs.

Tests de basculement

Les tests de basculement doivent faire partie de la maintenance régulière. Les ingénieurs peuvent simuler une perte de liaison en désactivant un port de commutateur, en débranchant un câble de test ou en utilisant des fenêtres de maintenance contrôlées pour vérifier que le chemin secondaire prend correctement le relais.

Le test doit mesurer non seulement le rétablissement de la connectivité, mais aussi le temps de basculement, la survie des sessions, la génération d’alarmes et le retour du trafic sur la liaison principale après la reprise.

Les résultats doivent être enregistrés. Si le comportement de basculement change après des mises à jour du micrologiciel, le remplacement d’un commutateur ou des changements de routage, la conception doit être réexaminée.

Dépannage des pannes courantes

Les deux ports sont connectés mais un seul fonctionne

Cela peut être normal si l’appareil est en mode actif-standby. Cela peut également indiquer que la deuxième interface n’a pas d’adresse IP, pas de route, un mauvais VLAN, un port désactivé ou un mode de fonctionnement non pris en charge.

La première étape consiste à confirmer la conception prévue. Dépanner sans connaître le mode attendu peut faire perdre du temps.

Connectivité intermittente

Une connectivité intermittente peut provenir de défauts de câble, d’une incompatibilité de duplex, de la protection contre les boucles du commutateur, d’une agrégation instable, d’adresses IP dupliquées, de conflits ARP ou de changements de routage.

Les compteurs d’erreurs et les journaux du commutateur sont souvent plus utiles que de simples tests ping car ils révèlent des problèmes physiques ou au niveau du protocole.

La page de gestion s’ouvre depuis le mauvais réseau

Cela indique généralement que la politique d’accès ou le routage est trop large. Les administrateurs doivent vérifier la liaison de service, les règles de pare-feu, les paramètres d’accès aux interfaces et le comportement de la passerelle par défaut.

Les services de gestion ne doivent être liés qu’aux interfaces approuvées lorsque l’appareil prend en charge cette option.

Le basculement ne se produit pas

Le basculement peut échouer parce que l’interface de secours est hors service, le port du commutateur est désactivé, la surveillance de liaison n’est pas configurée, la détection de passerelle est absente ou le système ne détecte que la perte de liaison physique mais pas la défaillance du chemin amont.

Une bonne conception de basculement doit vérifier le chemin réseau réel, pas seulement si le câble local est branché.

Techniques de maintenance de la sécurité

Chaque interface doit avoir un niveau de confiance défini. Un port de gestion ne doit pas être traité de la même manière qu’un port de service public. Si les deux interfaces exposent les mêmes services, l’avantage en matière de sécurité est réduit.

Les administrateurs doivent désactiver les services inutilisés, restreindre l’accès de gestion, utiliser une authentification forte, appliquer les mises à jour du micrologiciel, surveiller les tentatives de connexion et contrôler quels réseaux peuvent atteindre les fonctions de configuration.

Lorsque le deuxième port est utilisé pour la maintenance d’urgence, l’accès doit toujours être journalisé et contrôlé. Un chemin de maintenance caché peut devenir une faiblesse de sécurité s’il n’est pas documenté.

Contrôle du micrologiciel et de la configuration

Les mises à jour du micrologiciel peuvent modifier le comportement réseau, la logique de basculement, la stabilité des pilotes, les paramètres de sécurité ou le nommage des interfaces. Avant de mettre à jour les appareils de production, les équipes doivent examiner les notes de version et tester la mise à jour dans un environnement similaire.

Les sauvegardes de configuration sont également importantes. Si un appareil est remplacé, la nouvelle unité doit recevoir les paramètres IP corrects, les rôles de port, les règles de routage, les paramètres VLAN et les restrictions d’accès.

Après toute mise à jour ou remplacement, les deux interfaces doivent être testées. Il ne suffit pas de confirmer que le port principal fonctionne.

Liste de contrôle de la documentation

Un enregistrement complet doit inclure le modèle de l’appareil, le numéro de série, le rôle du port, l’adresse MAC, l’adresse IP, le sous-réseau, la passerelle, le VLAN, le nom du commutateur, le port du commutateur, l’étiquette du câble, le mode de basculement, la politique de surveillance, la source de gestion autorisée et le responsable de la maintenance.

Ces informations aident les futurs techniciens à comprendre pourquoi l’appareil a été connecté d’une manière spécifique. Elles aident également lors des audits, des enquêtes sur incident et de l’expansion du système.

La documentation doit être mise à jour après chaque modification. Des enregistrements obsolètes peuvent être pires que l’absence d’enregistrements car ils peuvent amener les ingénieurs à faire confiance à des informations incorrectes.

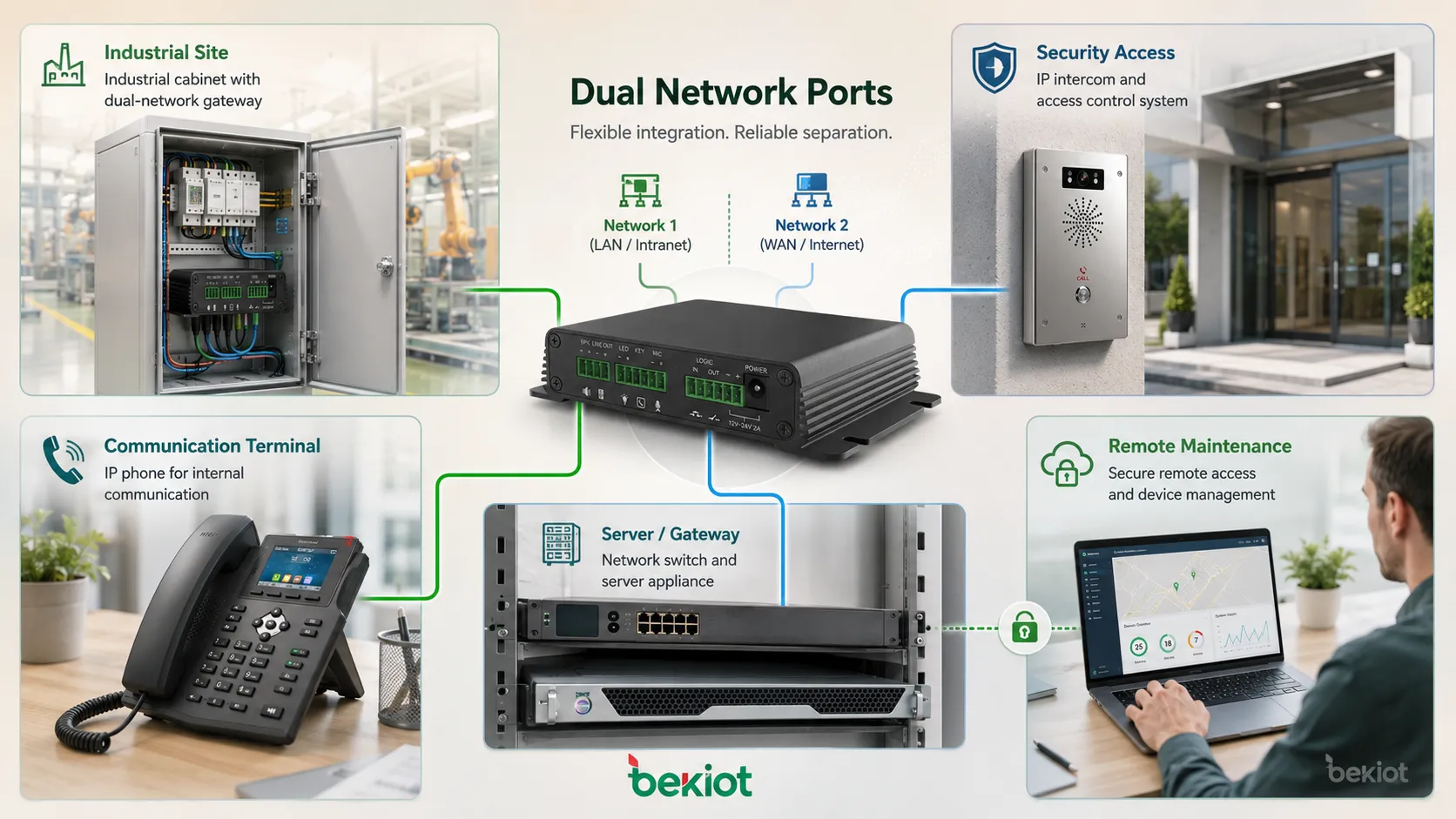

Applications sur les sites industriels

Les systèmes industriels peuvent utiliser deux interfaces pour séparer le trafic de contrôle de production de l’accès de gestion, se connecter à des commutateurs redondants ou fournir un accès de diagnostic local. Cela permet de réduire les perturbations pendant la maintenance et d’améliorer la fiabilité opérationnelle.

Dans les environnements difficiles, la protection physique est particulièrement importante. Les presse-étoupes, le blindage, la disposition de l’armoire, la mise à la terre et la protection contre les surtensions peuvent affecter la stabilité du réseau.

Les fenêtres de maintenance peuvent être limitées, de sorte que les diagnostics à distance et des chemins de secours fiables peuvent réduire le besoin de visites répétées sur le terrain.

Applications dans les systèmes d’entreprise et de sécurité

Les appareils d’entreprise peuvent utiliser des ports séparés pour l’accès utilisateur, la connexion dorsale, la surveillance, la gestion ou les liaisons de secours. Cela est courant dans les serveurs, les systèmes de stockage, les pare-feu, les contrôleurs et les équipements de réseau d’agence.

Les systèmes de sécurité peuvent séparer le trafic des caméras, les données de contrôle d’accès, l’intégration d’alarmes et les chemins d’administration. Cela réduit la congestion et favorise une politique d’accès plus claire.

Dans ces environnements, le déploiement à double port doit s’aligner sur la segmentation VLAN, les règles de pare-feu, le contrôle d’identité et les plateformes de surveillance.

Applications dans les systèmes en périphérie et distants

Les appareils en périphérie fonctionnent souvent en dehors des centres de données traditionnels. Ils peuvent connecter des équipements locaux d’un côté et un réseau étendu de l’autre. Une deuxième interface peut simplifier l’accès local, la mise en service sur le terrain ou la connectivité de secours.

Les sites distants peuvent dépendre de ressources réseau limitées. Si une liaison est utilisée pour les opérations et une autre pour la maintenance ou le basculement, les équipes de support peuvent réagir plus rapidement lorsque le chemin principal devient instable.

Cela est utile pour la surveillance à distance, les sites de services publics, les installations de transport, les stations d’énergie, les armoires extérieures et les nœuds de service distribués.

Risques de conception

Le premier risque est le pontage accidentel. Si deux réseaux sont connectés via un appareil sans contrôle de routage ou de pare-feu clair, le trafic peut fuir entre les zones ou créer des boucles.

Le deuxième risque est l’ambiguïté de routage. Si les deux interfaces ont des passerelles par défaut, l’appareil peut envoyer le trafic de retour par la mauvaise interface, à moins que le routage politique ne soit pris en charge et configuré.

Le troisième risque est la fausse redondance. Deux ports connectés au même commutateur, à la même source d’alimentation, au même panneau de brassage et à la même liaison montante peuvent ne pas offrir une réelle résilience.

Le quatrième risque est l’accès non documenté. Un deuxième port utilisé pour la maintenance peut devenir une porte dérobée non gérée s’il n’est pas répertorié et sécurisé.

Méthode de déploiement selon les meilleures pratiques

Commencez par définir l’objectif de chaque interface. Ensuite, tracez le chemin physique et logique avant le câblage. Identifiez les ports du commutateur, les VLAN, les sous-réseaux IP, les passerelles, les services autorisés et le comportement attendu en cas de défaillance.

Configurez l’appareil et les commutateurs de manière cohérente. Évitez d’activer l’agrégation, le trunking, le pontage ou le routage multi-passerelle à moins que la conception du système ne l’exige explicitement.

Étiquetez les câbles et les ports immédiatement après l’installation. Enregistrez les paramètres dans le document de maintenance. Testez l’accès principal, l’accès secondaire, le basculement, les restrictions de gestion et les alertes de surveillance.

Après la mise en service, planifiez des contrôles de santé réguliers. La deuxième interface ne doit pas être ignorée simplement parce que le service principal semble normal.

Orientation future du développement

À mesure que l’informatique en périphérie, l’IoT industriel, les plateformes de sécurité et les systèmes de communication distribués se développent, les appareils à double interface resteront utiles. La demande évolue de simples ports supplémentaires vers une redondance gérée, une séparation sécurisée et une visibilité automatisée de l’état du réseau.

Davantage de systèmes pourront prendre en charge des modes d’agrégation avancés, le routage politique, les diagnostics à distance, la configuration sans intervention et la surveillance centralisée des deux interfaces. Cela facilitera le déploiement mais nécessitera également des normes opérationnelles plus claires.

La valeur à long terme dépend d’une conception rigoureuse. Deux ports peuvent améliorer la fiabilité et la flexibilité, mais seulement si le plan réseau, le modèle de sécurité et le processus de maintenance sont alignés.

Les ports réseau doubles apportent une réelle valeur de déploiement lorsqu’ils sont traités comme des rôles réseau planifiés, et non comme deux prises interchangeables. Leurs avantages dépendent de la conception du routage, de la configuration du commutateur, de la politique de sécurité, de la documentation et de la maintenance de routine.

FAQ

Deux ports peuvent-ils utiliser la même adresse IP ?

Normalement non. Des interfaces physiques distinctes ne doivent pas partager la même adresse IP, sauf si l’appareil utilise un mécanisme d’agrégation, de pont ou de basculement pris en charge et conçu pour ce comportement.

Pourquoi un appareil perd-il l’accès après avoir connecté les deux interfaces ?

La cause peut être un conflit de routage, une conception de sous-réseau dupliqué, une mauvaise passerelle par défaut, une prévention de boucle de commutateur, une incompatibilité VLAN ou un mode double port non pris en charge.

Le port de secours doit-il rester débranché ?

Généralement non s’il est destiné au basculement automatique. Un chemin de secours doit être connecté, surveillé et testé. S’il est uniquement destiné à la maintenance locale, il doit être clairement étiqueté et sécurisé.

L’agrégation de liens est-elle toujours meilleure que le basculement ?

Non. L’agrégation peut améliorer la bande passante ou la résilience dans certains cas, mais elle nécessite une prise en charge du commutateur et une configuration correcte. Le basculement peut être plus simple et plus adapté à de nombreux appareils de terrain.

Que faut-il vérifier lors d’une inspection de routine ?

Vérifiez l’état de la liaison, la vitesse, les compteurs d’erreurs, l’état des câbles, les journaux du commutateur, le comportement de basculement, la configuration IP, la version du micrologiciel, les règles d’accès et l’exactitude de la documentation.
