Un seul port peut devenir un point unique d’interruption. Dans de nombreux systèmes de communication, de contrôle, de sécurité, industriels et informatiques, la continuité de service dépend non seulement de la stabilité logicielle, mais aussi du chemin physique et logique utilisé pour transmettre les données. Si une interface réseau, un câble, un port de commutateur, une liaison optique ou un canal de communication tombe en panne, tout le service peut devenir inaccessible alors que l’équipement principal fonctionne encore.
Pourquoi une seule connexion est souvent insuffisante
Beaucoup de systèmes sont conçus pour rester accessibles en permanence. Un serveur doit répondre, un contrôleur doit continuer à échanger des données, un terminal de supervision doit remonter son état et un équipement de communication doit rester connecté à la plateforme de gestion. Dans ce contexte, le port fait partie du chemin de service.
Avec un seul port, plusieurs défauts ordinaires peuvent interrompre l’exploitation. Un câble peut être endommagé, un port de commutateur peut tomber en panne, un module réseau peut devenir instable, un connecteur peut se desserrer, un changement de configuration peut bloquer le trafic ou une maintenance peut couper le lien. Sans deuxième chemin, une petite panne locale peut provoquer une interruption complète.
La redondance à double port répond à cette faiblesse en offrant deux points de connexion disponibles pour un service ou un équipement. Le second port peut servir au basculement, à la protection de liaison, au partage de charge, à la séparation de réseau, à la maintenance ou à la diversité de chemin selon la conception.
L’idée principale est simple : le service ne doit pas dépendre d’une seule connexion physique ou logique. Si le chemin principal devient indisponible, un autre chemin doit être prêt à continuer l’exploitation. On réduit ainsi le risque qu’un défaut de port devienne une panne système.

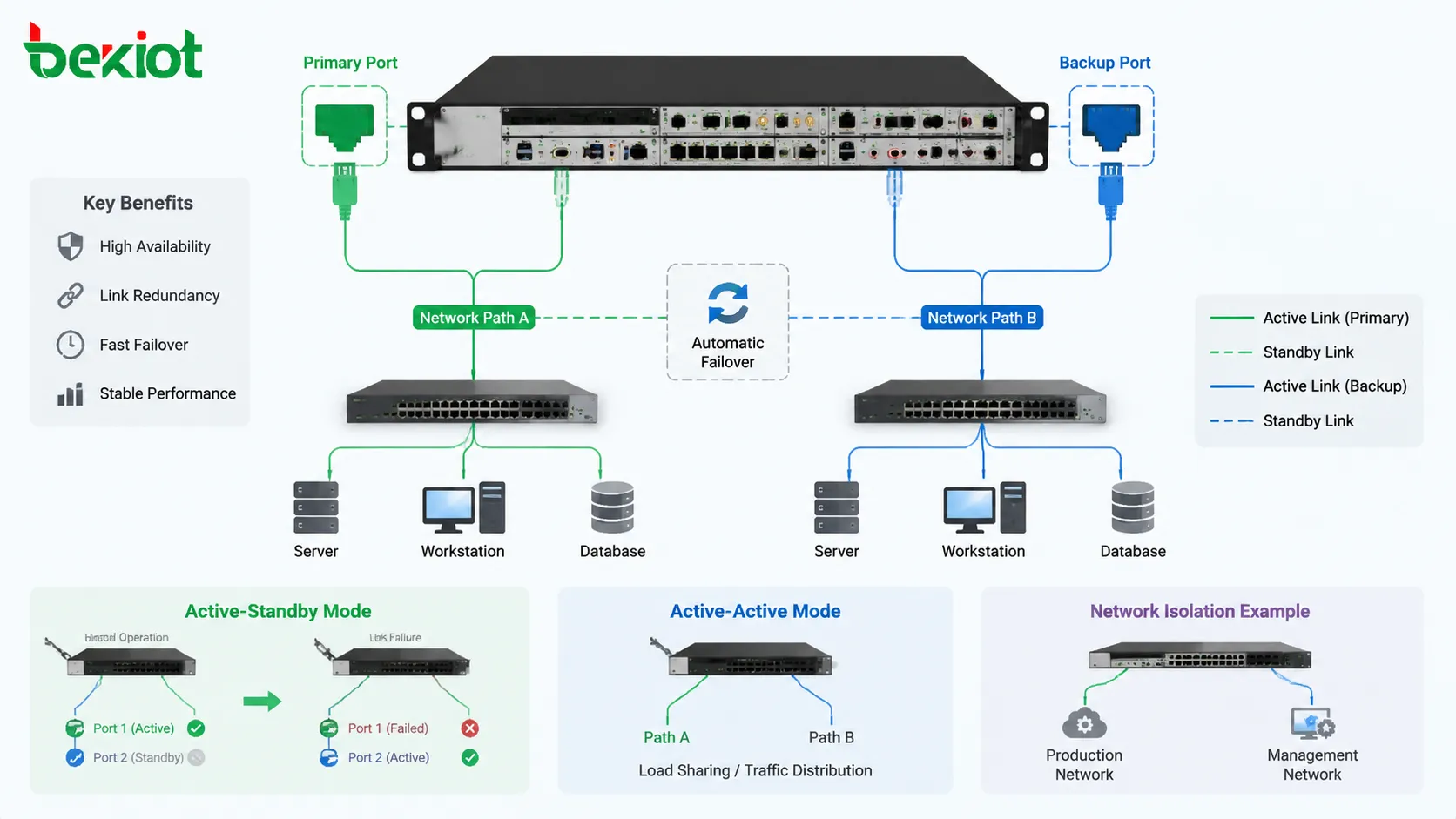

Logique de fonctionnement de base
La redondance à double port relie généralement un équipement à deux ports, deux câbles, deux interfaces de commutation, deux chemins réseau ou deux canaux de communication. Un mécanisme de redondance décide ensuite du comportement des deux ports en fonctionnement normal et en situation de panne.
En mode actif-secours, un port transporte le trafic normal, tandis que l’autre attend comme secours. Si le port actif échoue, le port de secours prend le relais. Cette approche convient aux systèmes qui recherchent une continuité simple et un comportement de trafic prévisible.
En mode actif-actif, les deux ports peuvent être utilisés simultanément. Le trafic peut être réparti entre les liens, séparé par type de service ou équilibré selon des règles de flux. Cette approche peut améliorer l’utilisation de la bande passante, mais demande une configuration stricte pour éviter boucles, désordre de paquets, routage asymétrique et dépannage difficile.
Certains systèmes utilisent les deux ports pour isoler les réseaux plutôt que pour basculer directement. Un port peut aller vers le réseau de production et l’autre vers le réseau de gestion. Cela améliore la sécurité d’exploitation, mais ne fournit pas automatiquement un secours sans prise en charge explicite.
Caractéristiques clés dans la conception
La première caractéristique est le chemin de secours. Un second port donne une autre route de communication lorsque la première n’est plus disponible. Ce n’est pas une garantie automatique de continuité, car le chemin de secours doit aussi être connecté, configuré, testé et supervisé.
La deuxième caractéristique est la connaissance de l’état du lien. Une conception pratique doit savoir si un port est actif, coupé, instable ou connecté sans transmettre correctement le service. La détection physique est utile, mais insuffisante si le routage amont, le VLAN, la passerelle ou l’application a déjà échoué.
La troisième caractéristique est le basculement contrôlé. Le basculement ne doit pas être aléatoire. Le système doit définir le port préféré, le déclencheur, le délai de détection, la récupération automatique et le retour éventuel vers le port d’origine. Une mauvaise règle peut provoquer des oscillations.
La quatrième caractéristique est la cohérence de configuration. Si deux ports doivent offrir le même chemin de service, les deux côtés doivent prendre en charge les VLAN, adresses IP, routes, pare-feu, droits d’accès et politiques nécessaires. Un port de secours incomplet peut échouer au moment critique.
La cinquième caractéristique est la visibilité de l’état. Les opérateurs doivent voir quel port est actif, si le chemin de secours est sain, quand un basculement s’est produit et si les erreurs augmentent. Une redondance non supervisée donne une confiance trompeuse.
Modes de travail courants
Les systèmes n’utilisent pas les doubles ports de la même manière. Le bon mode dépend de la fonction, de l’architecture réseau, de la tolérance au risque et des exigences de maintenance. Supposer que tous les équipements à deux ports fonctionnent pareil est une erreur fréquente.
Le mode actif-secours est souvent choisi pour les systèmes critiques mais prudents. Il évite une complexité de trafic inutile et rend le comportement de panne plus lisible. Le port de secours reste discret en temps normal, mais devient essentiel quand le chemin principal échoue.
Le mode actif-actif convient lorsque le système peut utiliser les deux ports sans risque. Il peut améliorer le débit ou répartir les services sur des chemins séparés. Il exige toutefois plus d’attention au routage, à la symétrie de trafic, au comportement des commutateurs et aux méthodes de diagnostic.
La séparation réseau ne doit pas être confondue avec la redondance. Un équipement peut avoir un port de service et un port de gestion, mais le port de gestion ne reprend pas forcément le trafic de production. Le comportement réel en panne doit être confirmé.
| Mode de travail | Comportement | Avantage typique | Attention principale |
|---|---|---|---|
| Actif-secours | Un port transporte le trafic tandis que le second attend une panne | Basculement simple et chemin de trafic prévisible | Le chemin de secours doit être testé régulièrement |
| Actif-actif | Les deux ports peuvent transporter du trafic en même temps | Meilleure utilisation des liens et possible gain de bande passante | Conception prudente nécessaire pour éviter routage ou boucles |
| Agrégation de liens | Plusieurs liens physiques sont traités comme une connexion logique | Combine redondance et extension de capacité | Les deux extrémités doivent avoir des paramètres compatibles |
| Séparation réseau | Chaque port se connecte à un segment différent | Améliore l’isolement de gestion et la séparation du trafic | Peut ne pas fournir de basculement automatique sans conception dédiée |
| Double chemin montant | Les ports se connectent à des commutateurs ou chemins amont différents | Réduit la dépendance à un seul commutateur ou trajet de câble | Le basculement, le routage et les boucles doivent être planifiés |

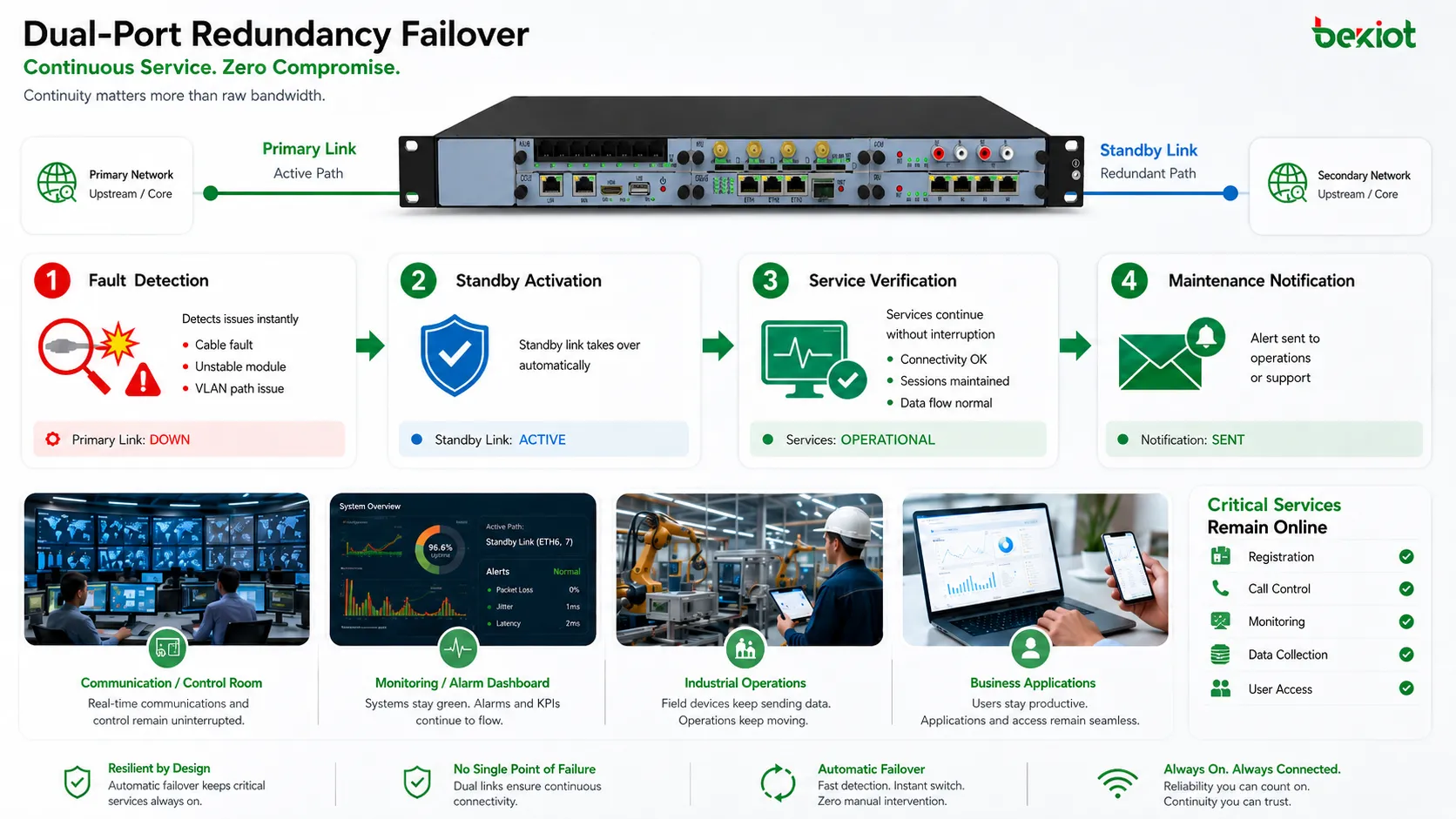

Comment le basculement doit se produire
Le basculement est souvent le comportement central d’une conception à double port. Il déplace le trafic du port défaillant ou indisponible vers le port de secours. Un bon basculement doit être assez rapide pour le service, assez stable pour éviter les changements inutiles et assez visible pour l’équipe de maintenance.
Le déclencheur peut être une perte physique de lien, un échec de signal de surveillance, une passerelle inaccessible, une panne de communication de service ou une action manuelle. La perte physique est facile à détecter, mais ne couvre pas tous les cas : le câble vers le premier commutateur peut être connecté alors que le réseau amont est défaillant.
Le délai de détection doit correspondre à l’application. Certains systèmes tolèrent quelques secondes, d’autres exigent une commutation plus rapide. La voix, les alarmes, les échanges industriels et le contrôle temps réel sont plus sensibles qu’un transfert de fichiers ou un rapport en arrière-plan.
Après le basculement, le système doit continuer à communiquer par le chemin de secours. Selon la conception, les sessions existantes peuvent survivre, se reconnecter ou redémarrer. La redondance améliore la disponibilité du chemin, mais ne résout pas automatiquement toute la continuité applicative.
Le comportement de retour est également important. Quand le port d’origine redevient disponible, le système peut rester sur le secours ou revenir au chemin préféré. Le retour automatique rétablit l’architecture prévue, mais peut créer une nouvelle interruption. En environnement critique, un retour manuel peut être préférable.
Bénéfices de fiabilité au quotidien
Le bénéfice le plus direct est la réduction des arrêts dus aux défauts locaux de connexion. Câble endommagé, connecteur lâche, port défaillant, interface de commutateur en panne ou débranchement accidentel ne doivent plus arrêter immédiatement le service si le chemin de secours est sain.
La tolérance aux opérations de maintenance est également meilleure. Les équipes réseau peuvent remplacer un commutateur, déplacer un câble, ajuster un port, mettre à jour un firmware ou tester un circuit. Avec une seule connexion, cela impose souvent une coupure ; avec deux ports, une route peut rester disponible.
Les deux ports renforcent aussi la confiance opérationnelle. Les opérateurs savent qu’un problème de lien ne signifie pas nécessairement une panne totale. C’est important pour la supervision, les serveurs de communication, les passerelles industrielles, les systèmes de sécurité, la collecte de données et les salles de contrôle.
L’amélioration de fiabilité réduit la pression sur les équipes de maintenance. Si une panne de lien ne coupe pas immédiatement le service, l’équipe dispose de temps pour diagnostiquer, remplacer du matériel, lire les journaux ou organiser une réparation planifiée.
Valeur de continuité pour les services critiques
Pour les services critiques, la continuité vaut souvent plus que la bande passante brute. Un système peut ne pas avoir besoin d’un grand débit, mais il doit rester disponible. La redondance à double port est utilisée lorsque le coût d’arrêt dépasse le coût d’un lien supplémentaire.
Dans les communications, une panne de port peut affecter l’enregistrement, le contrôle d’appel, la signalisation, le média, l’accès dispatch ou la gestion de plateforme. Dans la supervision, elle peut couper les alarmes ou les caméras. Dans l’industrie, elle peut retarder les données ou les commandes.
La continuité dépend du chemin complet, pas seulement du port de l’équipement. Une bonne conception évite que les deux chemins partagent le même point faible. Si les deux ports utilisent le même commutateur, la même alimentation, le même chemin de câble ou le même domaine de panne, la redondance reste limitée.
L’avantage devient clair lors de défauts localisés mais gênants. Un port de commutateur peut tomber en panne alors que le commutateur fonctionne encore, un câble peut être abîmé sur site, un module optique peut devenir instable ou une modification réseau peut toucher un VLAN. Le second port offre une autre voie.
Avantages de performance et de gestion du trafic
Même si la redondance vise surtout la disponibilité, les doubles ports peuvent aussi améliorer la gestion du trafic. Dans certains dessins, le trafic de service et le trafic de gestion utilisent des ports différents. Cela réduit la concurrence entre données opérationnelles et accès administratif.
La séparation de trafic améliore la prévisibilité. Supervision, configuration, sauvegarde, collecte de journaux et maintenance peuvent produire des pics. S’ils partagent le même chemin que des données temps réel, ils peuvent affecter la latence ou la livraison des paquets. Des ports séparés permettent des politiques distinctes.
En mode actif-actif ou agrégation, deux ports peuvent augmenter la capacité disponible. C’est utile quand une interface physique ne suffit pas ou quand de nombreux utilisateurs, équipements et flux doivent être pris en charge. Le gain dépend de la méthode d’agrégation et de distribution.
Il ne faut pas surestimer cet avantage. Certains dessins à double port n’offrent que la redondance, pas plus de débit. Certaines agrégations répartissent par session ou flux et ne doublent pas la vitesse d’une connexion unique. Les attentes doivent suivre le comportement réel.

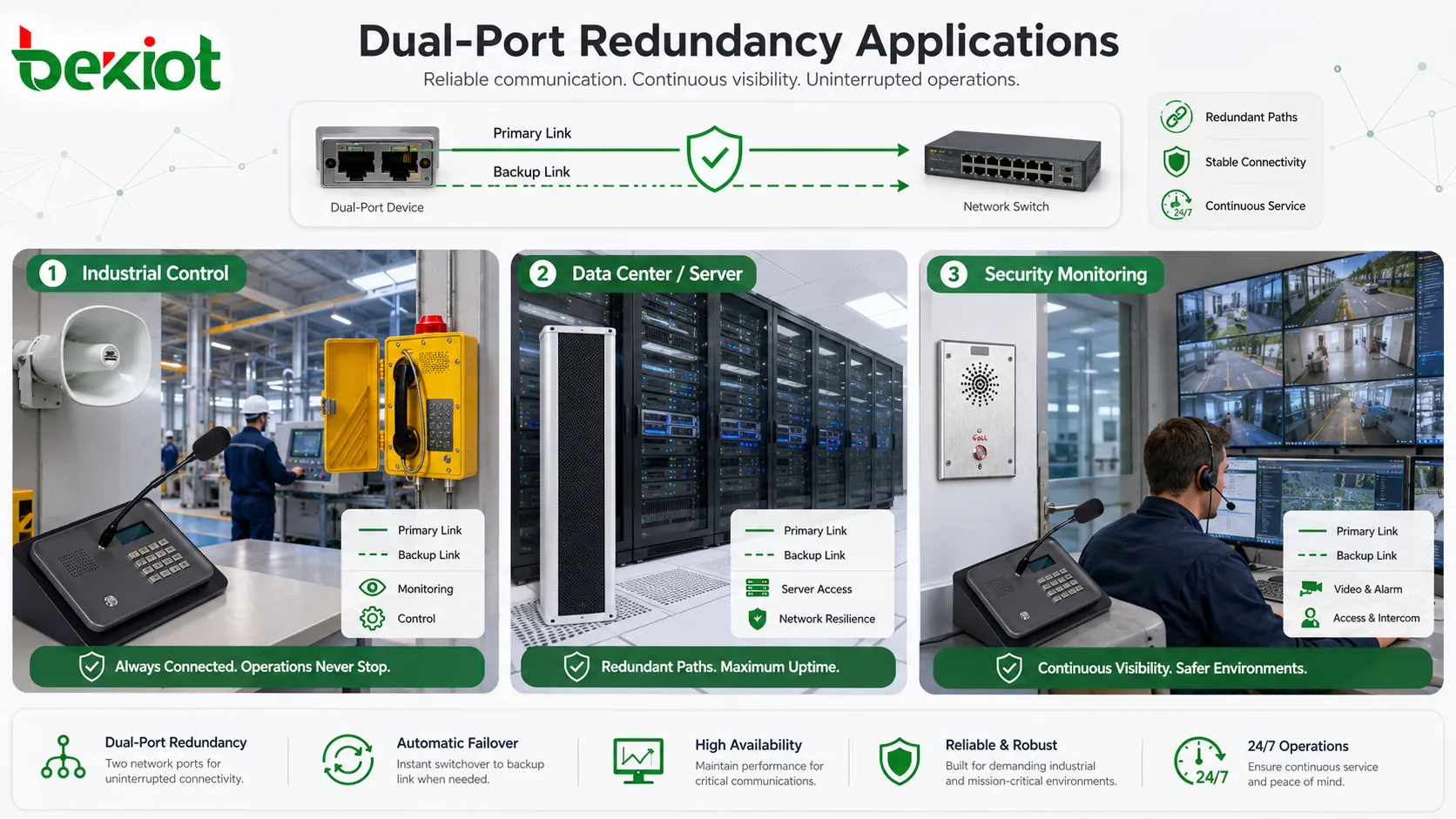

Valeur dans les environnements industriels
Les sites industriels présentent de longs câbles, des interférences électriques, des variations de température, des vibrations, de la poussière, de l’humidité et des maintenances fréquentes. Les chemins réseau passent par des armoires, ateliers, zones extérieures, machines ou stations isolées. La connexion physique y est un vrai sujet d’exploitation.
La redondance à double port est utile pour les commutateurs industriels, contrôleurs, passerelles, serveurs, équipements d’acquisition, terminaux de supervision et dispositifs de communication. Si un port ou un chemin tombe, la voie secondaire maintient le lien avec la plateforme centrale ou le contrôle local.
Les applications industrielles exigent aussi une localisation claire des défauts. Quand la communication s’interrompt, l’équipe doit savoir si le problème vient du port, du câble, du commutateur, du réseau amont, de l’alimentation ou de l’application. Les états de port aident à isoler rapidement la zone.
Pour les sites distants, la redondance est encore plus utile. Envoyer des techniciens peut prendre des heures. Si le second port garde le système en ligne, les opérateurs poursuivent le diagnostic à distance et évitent une intervention immédiate.
Valeur dans les systèmes de communication et de dispatch
Les systèmes de communication et de dispatch nécessitent une disponibilité continue, car appels, alertes, paging, interphonie ou commandes doivent fonctionner au bon moment. Une connexion réseau unique devient un point faible si l’équipement dépend du transport IP ou d’une gestion centralisée.
La redondance à double port peut protéger l’accès entre serveurs de communication, consoles de dispatch, terminaux IP, passerelles et plateformes de gestion. Si un lien échoue, le lien de secours peut maintenir signalisation, enregistrement, visibilité de gestion ou trafic média selon l’architecture.
Dans le dispatch, une interruption peut gêner la coordination entre opérateurs et personnel terrain. Même une coupure courte peut créer de la confusion lors d’une urgence, d’une coordination de production, d’un transport ou d’une sécurité de site. Les ports redondants réduisent ce risque.
Pour la voix et le temps réel, le basculement doit tenir compte des sessions. Certains appels peuvent devoir se reconnecter après changement de chemin. L’objectif est de réduire l’interruption et de restaurer rapidement le service, avec redondance réseau, résilience applicative et supervision.
Valeur dans les centres de données et salles serveurs
Dans les centres de données et salles serveurs, la redondance à double port est courante sur serveurs, stockage, pare-feu, routeurs, commutateurs, contrôleurs de gestion et hôtes de virtualisation. Elle évite qu’une interface ou un commutateur d’accès devienne un point d’arrêt.
Les serveurs peuvent utiliser deux cartes réseau pour bonding, teaming ou basculement. Les systèmes de stockage utilisent plusieurs chemins pour garder l’accès aux disques ou réseaux de stockage. Les ports de gestion peuvent être séparés des ports de service pour conserver l’accès pendant la maintenance.
Un avantage majeur est la flexibilité de maintenance. Les équipements réseau peuvent nécessiter firmware, remplacement de câble, changement de module ou migration de commutateur. Avec des connexions redondantes, une route reste active pendant que l’autre est modifiée.
Cependant, la redondance de centre de données doit être conçue sur plusieurs couches. Deux ports seuls ne protègent pas contre le même commutateur, la même alimentation de rack, le même chemin d’agrégation ou la même politique de routage. La résilience réelle demande diversité de commutation, énergie, câblage et routage.
Valeur dans les plateformes de sécurité et de supervision
Les systèmes de sécurité et de supervision dépendent d’une visibilité continue. Caméras, contrôleurs d’accès, centrales d’alarme, détection d’intrusion, périphérie et serveurs de supervision doivent rester connectés pour l’observation en temps réel et l’enregistrement d’événements.
La redondance à double port protège des nœuds importants comme les serveurs centraux, enregistreurs, passerelles de sécurité, contrôleurs d’accès et terminaux de commande. Si le lien principal tombe, le port de secours maintient la connexion au réseau de supervision ou à la plateforme de gestion.
Dans les grands sites, l’intérêt ne se limite pas à éviter une coupure totale. Les ports redondants peuvent aussi séparer vidéo et gestion, réduire la congestion et conserver l’accès de configuration pendant un incident réseau. Cela améliore fiabilité et maintenabilité.
Pour la sécurité, les journaux d’audit et d’événement sont essentiels. Si un basculement de port se produit, il doit être enregistré. Les opérateurs doivent savoir si une perte vidéo, un retard d’alarme ou une interruption d’accès vient d’un problème de chemin réseau.
Règles de déploiement à ne pas ignorer
La première règle est d’éviter la fausse redondance. Si les deux ports utilisent le même commutateur, la même alimentation, le même chemin de câble et la même route amont, le système possède deux liens locaux mais pas une vraie diversité de chemin. Cela aide contre un défaut de port ou câble, pas contre une panne commune.
La deuxième règle est d’aligner la configuration sur les deux chemins lorsque la continuité est requise. VLAN, IP, passerelle, pare-feu, routage, qualité et permissions doivent être vérifiés des deux côtés. Un lien de secours qui ne transporte pas le trafic nécessaire n’est pas un secours réel.
La troisième règle est de définir le comportement de basculement. L’équipe doit savoir quel port est principal, quel port est secours, comment la panne est détectée, comment la reprise se fait, si le basculement est automatique ou manuel et comment l’événement est signalé.
La quatrième règle est de tester avant de s’y fier. La redondance doit être vérifiée lors de la mise en service et de la maintenance. Les tests peuvent déconnecter le lien principal, contrôler les alarmes, observer la reprise du trafic et confirmer la reconnexion applicative.
La cinquième règle est de documenter la conception. Noms de ports, étiquettes de câbles, ports de commutateurs, VLAN, adresses IP, mode de redondance, règles de basculement et procédures de reprise doivent être enregistrés. En urgence, cela évite de couper le mauvais chemin.
Exigences de supervision et de maintenance
La redondance à double port doit être maintenue comme tout mécanisme de fiabilité. Si le chemin de secours n’est jamais vérifié, il peut échouer silencieusement. Le système paraît redondant, mais le secours peut ne pas fonctionner à cause d’un port désactivé, d’un VLAN erroné, d’un certificat expiré ou d’une route modifiée.
La supervision doit inclure état du lien, compteurs d’erreurs, perte de paquets, vitesse, duplex, événements de basculement, utilisation d’interface et journaux. Pour les systèmes avancés, signal de surveillance, accès passerelle, contrôles de service et santé de session sont également utiles.
Les équipes doivent examiner les deux ports, pas seulement le port actif. On se concentre souvent sur le lien qui transporte le trafic et on oublie le secours. Avec le temps, le côté de secours peut devenir obsolète, déconnecté, non documenté ou mal configuré.
Les tests périodiques doivent être planifiés avec prudence. Un test de redondance ne doit pas créer une coupure inutile. Il doit être planifié, communiqué et réalisé avec une possibilité de retour. Le but est de confirmer la protection, pas de créer un risque.
Malentendus courants
Un premier malentendu consiste à croire que deux ports signifient toujours haute disponibilité. Ce n’est pas vrai. Le second port peut servir uniquement à la gestion, au diagnostic, au pontage ou à la séparation réseau. La haute disponibilité dépend du mode, de la configuration, de la topologie et du basculement.
Un autre malentendu est de croire que la redondance double automatiquement la vitesse. En mode actif-secours, un seul port transporte souvent le trafic. Même en agrégation, une session unique peut ne pas utiliser la somme des deux liens. La capacité dépend de la distribution.
Un troisième malentendu est de penser que le chemin de secours n’a pas besoin d’attention. En réalité, il n’est utile que s’il reste sain. Un lien de secours négligé devient une panne cachée. La redondance doit être visible, supervisée et vérifiée régulièrement.
Un quatrième malentendu est de croire que la redondance de port remplace la redondance système complète. Elle protège une partie du chemin de communication, mais ne remplace pas alimentations redondantes, serveurs de secours, réplication, liens de secours, reprise après sinistre ou basculement applicatif.
Comment évaluer l’efficacité de la conception
Une conception efficace doit répondre à des questions pratiques : quelle panne protège-t-elle, quel port est actif, que se passe-t-il si le lien actif est coupé, en combien de temps le trafic revient, les utilisateurs sont-ils touchés, des alarmes sont-elles générées et les opérateurs voient-ils le chemin actif.
La conception doit aussi être testée avec des scénarios réalistes. Débrancher un câble est utile, mais ne simule pas toujours une panne de commutateur amont, une erreur de VLAN, une perte de passerelle, un problème de routage ou un délai applicatif. Plus le système est critique, plus les tests doivent être complets.
L’efficacité se mesure par continuité de service, temps de basculement, stabilité de reprise, taux d’erreurs, visibilité opérateur et facilité de maintenance. Un système qui bascule vite mais oscille sans cesse n’est pas efficace. Un lien actif qui casse les sessions doit être ajusté.
Les meilleures conceptions restent compréhensibles sous pression. Les opérateurs ne doivent pas deviner le port actif, les ingénieurs ne doivent pas suivre les câbles à l’aveugle, les journaux doivent expliquer l’événement et la documentation doit correspondre à l’installation.
Revue finale
La redondance à double port est utile car elle réduit la dépendance à une seule connexion physique ou logique. Ses caractéristiques comprennent chemin de secours, basculement contrôlé, visibilité d’état, cohérence de configuration et prise en charge de modes actif-secours, actif-actif, agrégation ou séparation réseau.
Ses avantages sont les plus forts lorsque l’interruption coûte cher, que le temps de réponse est important ou que la maintenance doit se faire sans arrêter le service. Les systèmes industriels, plateformes de communication, centres de données, réseaux de supervision et infrastructures de sécurité en bénéficient si la conception est correctement planifiée, testée et maintenue.
Le point essentiel est que deux ports seuls ne créent pas la fiabilité. La vraie valeur vient d’une topologie correcte, de chemins diversifiés, d’une configuration cohérente, de règles de basculement claires, de tests réguliers et d’une supervision continue.
FAQ
La redondance à double port est-elle identique à l’agrégation de liens ?
Non. L’agrégation de liens est une utilisation possible de deux ports, mais la redondance peut aussi utiliser actif-secours, séparation réseau ou double liaison montante. L’agrégation regroupe les liens, tandis que la redondance protège la continuité quand un chemin échoue.
Un second port améliore-t-il toujours la bande passante ?
Non. En mode actif-secours, le port de secours peut ne pas transporter de trafic en temps normal. Le gain dépend du support actif-actif ou agrégation et de la méthode réelle de distribution du trafic.
Quel est le plus grand risque de déploiement ?
Le plus grand risque est la fausse confiance. Deux câbles connectés peuvent donner l’impression d’une redondance, mais le chemin de secours peut être mal configuré, partager le même point de panne ou ne jamais avoir été testé.
Les deux ports doivent-ils être connectés au même commutateur ?
Cela dépend du risque visé. Le même commutateur protège contre une panne locale de câble ou de port, mais pas contre la panne du commutateur. Pour plus de résilience, il faut des commutateurs ou chemins différents si l’architecture le permet.
À quelle fréquence tester le chemin de secours ?
L’intervalle dépend de l’importance du système, de la politique de maintenance et du risque d’exploitation. Les systèmes critiques doivent inclure des contrôles réguliers de lien, reprise de trafic, alarmes, comportement applicatif et documentation.
