Un réseau de microphones est un système de captation audio qui utilise deux microphones ou plus travaillant ensemble, au lieu de s’appuyer sur un seul élément de captation. En comparant le son reçu à différentes positions de microphone, le système peut estimer d’où vient le son, se concentrer sur un locuteur cible, réduire le bruit de fond, supprimer l’écho et améliorer la clarté de la parole.

Cette technologie est largement utilisée dans les systèmes de conférence, les enceintes intelligentes, les ordinateurs portables, les barres vidéo, les assistants vocaux, les aides auditives, l’audio de surveillance, la commande vocale automobile, les salles de contrôle, la robotique, la télémédecine, les salles de classe et les terminaux vocaux industriels. Sa valeur vient de la combinaison entre l’implantation physique des microphones et le traitement numérique du signal.

Pourquoi plusieurs points de captation transforment la prise de son

Un microphone unique capte le son depuis sa propre position. Il peut capter en même temps la voix du locuteur, le bruit de la pièce, les frappes au clavier, la climatisation, le bruit de ventilateur, la circulation, l’écho et d’autres voix. Il ne peut pas facilement déterminer quel son est important et lequel doit être réduit.

Lorsque plusieurs microphones sont placés à des distances connues les uns des autres, le système obtient une information spatiale. Le même son atteint chaque microphone avec de très légères différences de temps et de niveau. Ces petites différences permettent au processeur de déduire la direction et de séparer la parole utile du son indésirable.

C’est la raison principale pour laquelle un réseau peut dépasser un microphone unique dans les environnements complexes. Il ne se contente pas de capter le son ; il analyse la façon dont le son arrive.

Le temps d’arrivée du son comme premier indice

Le son se propage dans l’air à une vitesse finie. Si une personne parle depuis un côté de l’appareil, le microphone le plus proche reçoit le son légèrement plus tôt que les microphones plus éloignés. Le retard peut être très faible, mais le traitement numérique peut le mesurer.

Ce retard est souvent appelé différence de temps d’arrivée. En comparant le temps d’arrivée entre des paires de microphones, le système peut estimer la direction de la source sonore. Plus il y a de microphones et meilleure est la géométrie, plus l’information spatiale obtenue est utile.

La distance entre les microphones est importante. S’ils sont trop proches, les différences de temps sont petites et plus difficiles à mesurer. S’ils sont trop éloignés, le système peut rencontrer un repliement spatial ou une captation incohérente dans les hautes fréquences. La conception pratique doit équilibrer taille, plage de fréquences, coût et précision.

La chaîne de traitement du signal

Échantillonnage audio

Chaque microphone convertit la pression acoustique en signal électrique. Ces signaux sont ensuite échantillonnés par des convertisseurs analogique-numérique. Pour que le réseau fonctionne correctement, les canaux doivent être synchronisés afin que les différences temporelles aient un sens.

Si les canaux dérivent ou ne sont pas alignés, le système peut mal estimer la direction ou réduire la qualité vocale. La synchronisation est donc une base technique essentielle.

Étalonnage des canaux

Les microphones peuvent présenter de légères différences de sensibilité, de réponse de phase, de niveau de bruit et de réponse en fréquence. L’étalonnage compense ces différences pour que le processeur puisse comparer les canaux avec plus de précision.

Sans étalonnage, un microphone peut sembler plus fort ou retardé pour des raisons sans rapport avec la vraie source sonore. Cela peut réduire les performances de formation de faisceau et de réduction du bruit.

Estimation de direction

Le processeur analyse les signaux entrants et estime d’où provient le son dominant. Il peut utiliser le retard temporel, la différence de phase, la corrélation, la répartition d’énergie ou des algorithmes plus avancés.

L’estimation de direction est utile pour le suivi vocal, le cadrage caméra, la localisation du locuteur, les systèmes de réunion automatiques et le contrôle de captation directionnelle.

Formation de faisceau

La formation de faisceau consiste à combiner les signaux des microphones afin de renforcer le son venant d’une direction souhaitée tout en réduisant celui provenant d’autres directions. Le système applique des retards, des pondérations et des filtres à chaque canal avant de les combiner.

Cela crée une direction d’écoute virtuelle. Au lieu de déplacer physiquement un microphone vers le locuteur, le processeur oriente électroniquement le foyer de captation.

Post-traitement

Après le traitement directionnel, le système peut appliquer une annulation d’écho, une suppression du bruit, un contrôle automatique du gain, une réduction de la réverbération, une égalisation, une détection d’activité vocale et une amélioration de la parole.

Ces étapes supplémentaires rendent l’audio final plus utile pour l’écoute humaine, l’enregistrement, la transcription, la reconnaissance vocale ou les plateformes de communication.

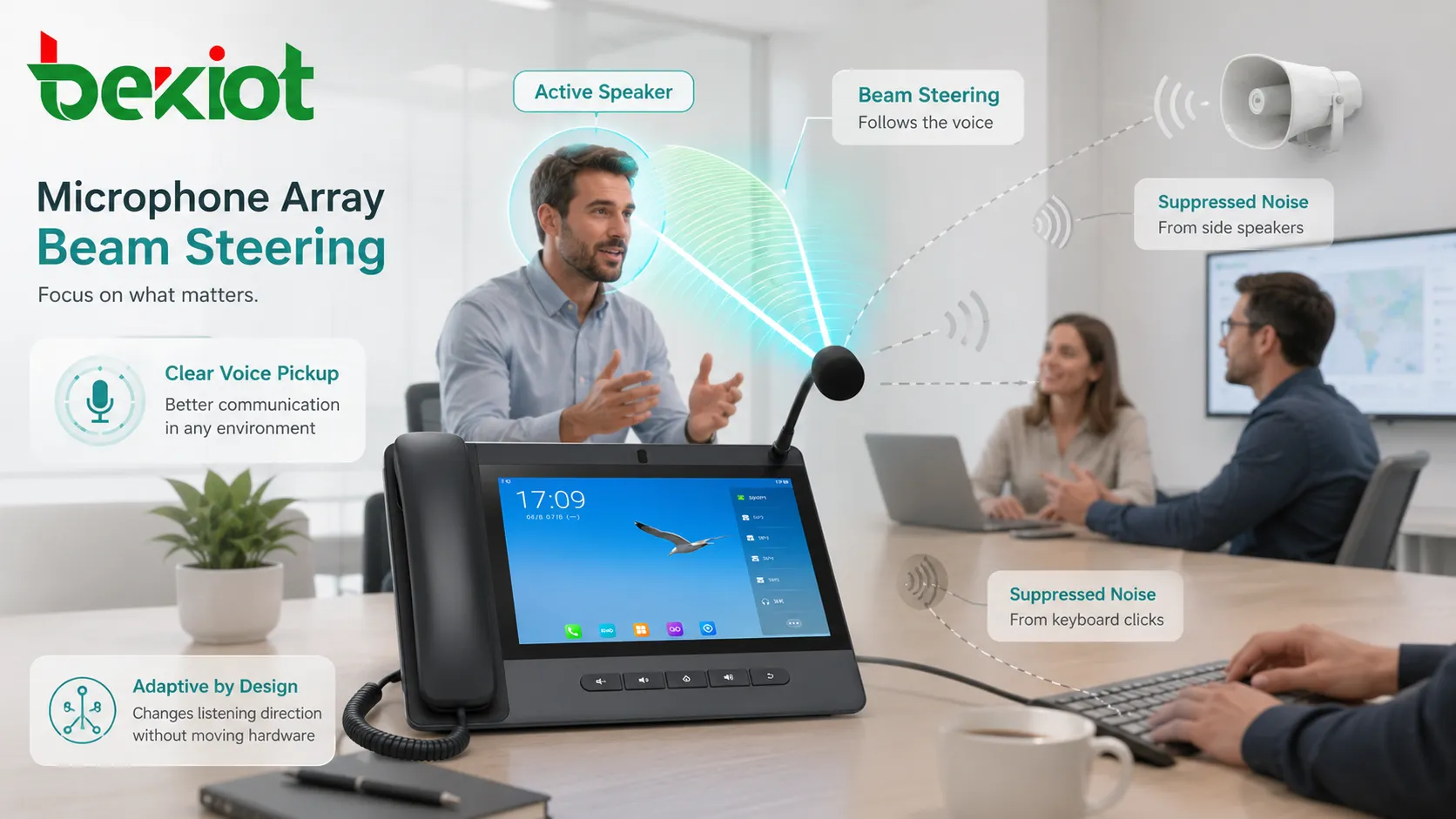

Orientation du faisceau et écoute ciblée

L’orientation du faisceau permet au système de changer sa direction d’écoute sans déplacer le matériel. Si un locuteur passe du côté gauche d’une pièce vers l’avant, le système peut ajuster le faisceau virtuel pour le suivre.

Dans une salle de conférence, cela aide les participants distants à mieux entendre le locuteur actif. Dans une enceinte intelligente, cela peut aider l’appareil à entendre un mot d’activation même en présence de musique ou de bruit ambiant. Dans un véhicule, il peut se concentrer sur le conducteur ou un passager selon l’origine de la commande.

L’orientation du faisceau n’est pas magique. Elle fonctionne mieux lorsque le placement des microphones, l’acoustique de la pièce, la puissance de traitement et la distance de la cible sont adaptés. Les salles très bruyantes, les échos forts, les locuteurs simultanés ou un mauvais positionnement du matériel peuvent toujours limiter les performances.

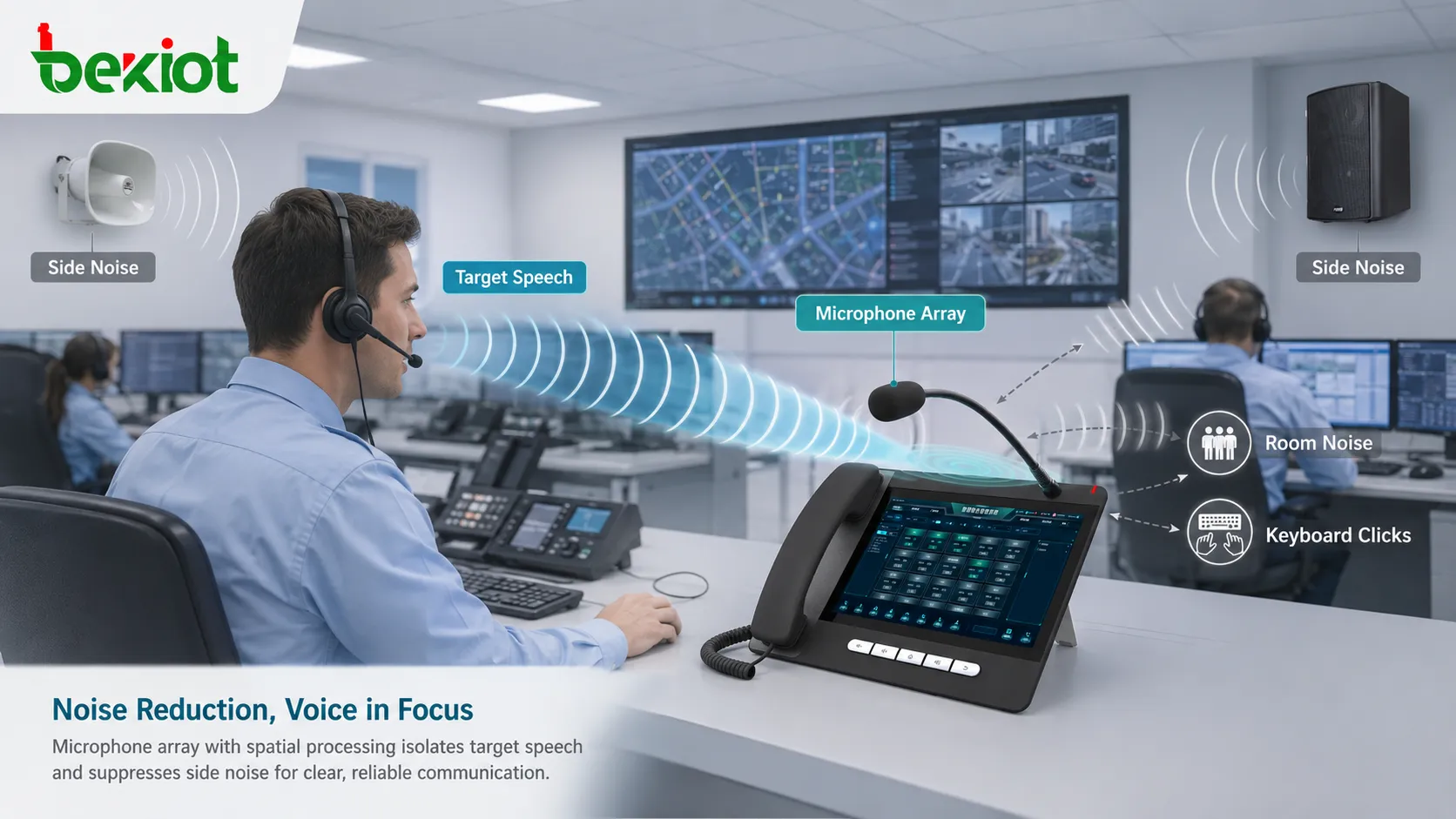

Réduction du bruit dans les espaces réels

La réduction du bruit est l’une des principales raisons d’utiliser des réseaux. Les bruits de fond proviennent souvent de directions différentes de celle du locuteur. En identifiant la direction cible, le système peut réduire les bruits latéraux, arrière, de ventilateur, de clavier et certains sons environnementaux.

Certains bruits sont directionnels, d’autres sont diffus. Le bruit directionnel peut être réduit plus efficacement, car le système peut former un nul spatial ou diminuer sa sensibilité dans cette direction. Le bruit diffus, comme la réverbération d’une pièce ou le murmure d’une foule, est plus difficile à éliminer complètement.

La réduction du bruit doit être équilibrée avec soin. Si le traitement est trop agressif, la parole peut sembler artificielle, métallique ou coupée. Les bons systèmes préservent la qualité de la voix tout en diminuant les sons indésirables.

Contrôle de l’écho et audio distant

Dans les appareils de conférence, les microphones peuvent capter le son produit par le haut-parleur de l’appareil lui-même. Cela crée un écho pour le participant distant. L’annulation acoustique d’écho estime le signal joué par le haut-parleur et le retire du signal microphonique.

Les réseaux rendent cette tâche plus complexe, car chaque microphone reçoit différemment le son du haut-parleur. Le processeur doit gérer plusieurs canaux, les réflexions de la pièce, la position du haut-parleur, les variations de volume et la parole de l’utilisateur en même temps.

Un bon contrôle de l’écho permet une conversation en duplex intégral, ce qui signifie que les deux côtés peuvent parler naturellement sans coupure. Un mauvais contrôle de l’écho provoque du larsen, une répétition de la parole ou une communication inconfortable.

Différentes dispositions et leurs usages

Disposition linéaire

Une disposition linéaire place les microphones en ligne droite. Elle est courante dans les barres de son, les ordinateurs portables, les appareils de visioconférence et les panneaux étroits. Elle est utile pour focaliser la captation sur un champ horizontal.

Sa limite est que l’estimation de direction peut être plus forte dans une dimension que dans une autre. La localisation verticale ou 3D complexe peut nécessiter d’autres dispositions.

Disposition circulaire

Une disposition circulaire place les microphones autour d’un appareil. Elle est courante dans les enceintes intelligentes, les unités de conférence de table et les appareils audio de salle. Elle peut détecter le son venant de nombreuses directions autour de l’appareil.

Cette conception est utile lorsque les intervenants peuvent être assis autour d’une table ou se déplacer dans une pièce.

Disposition planaire

Une disposition planaire utilise des microphones répartis sur une surface. Elle peut prendre en charge un traitement directionnel plus avancé et être utilisée dans des dispositifs de plafond, des panneaux, des systèmes audio professionnels ou des équipements de détection spatiale.

Une ouverture physique plus grande peut améliorer la sélectivité spatiale, mais l’installation et l’étalonnage deviennent plus importants.

Disposition distribuée

Certains systèmes utilisent des microphones placés dans une pièce ou un véhicule plutôt qu’intégrés dans un seul appareil. Cela peut améliorer la couverture, mais exige une synchronisation réseau, un positionnement soigné et un traitement plus complexe.

Les systèmes distribués sont utiles dans les grandes salles de réunion, les amphithéâtres, les espaces de surveillance et les environnements spécialisés d’analyse acoustique.

Applications dans les appareils et systèmes

Salles de conférence

Les salles de réunion utilisent des réseaux pour capter les participants sans que chacun doive tenir un microphone à la main. Le système peut se concentrer sur le locuteur actif, réduire le bruit de la pièce et améliorer la qualité des réunions à distance.

Le placement compte. Une unité de table, de plafond, une barre vidéo ou un dispositif mural captera la pièce de manière différente.

Assistants vocaux et enceintes intelligentes

Les assistants vocaux s’appuient sur des réseaux pour détecter les mots d’activation et les commandes à travers une pièce. Ils doivent séparer la parole de l’utilisateur de la musique, du bruit de télévision, des bruits de cuisine ou de plusieurs locuteurs.

La captation en champ lointain est particulièrement importante, car les utilisateurs peuvent parler à plusieurs mètres de distance.

Commande vocale automobile

Les véhicules contiennent du bruit moteur, du bruit de roulement, la climatisation, des passagers et des réflexions sur les vitres. Les réseaux aident à se concentrer sur le conducteur ou un passager choisi, améliorant les appels mains libres et la précision des commandes vocales.

Les systèmes automobiles peuvent combiner le traitement des microphones avec la position des sièges, les signaux d’infodivertissement et les modèles de bruit.

Robotique et appareils intelligents

Les robots peuvent utiliser des réseaux pour localiser des personnes, suivre des commandes vocales, s’orienter vers des sources sonores et améliorer l’interaction. Les appareils intelligents peuvent utiliser un traitement similaire pour détecter des alarmes, des commandes ou des sons environnementaux.

La localisation sonore aide les machines à répondre plus naturellement dans les environnements humains.

Sécurité et surveillance

Les systèmes de surveillance audio peuvent utiliser des réseaux pour estimer la direction du son, détecter des événements anormaux ou se concentrer sur des zones spécifiques. Cela peut soutenir l’examen d’incidents, la surveillance périmétrique ou la conscience situationnelle en salle de contrôle.

Les exigences de confidentialité et les obligations légales doivent toujours être prises en compte lorsque la captation audio est utilisée dans des espaces publics ou des lieux de travail.

Facteurs de conception qui influencent les performances

Espacement des microphones

L’espacement détermine la quantité de différence temporelle que le système peut observer. Il influence aussi la plage de fréquences où le traitement directionnel fonctionne bien. Les concepteurs doivent choisir l’espacement selon la taille de l’appareil et l’usage visé.

Nombre de canaux

Un plus grand nombre de microphones peut fournir une information spatiale plus riche, mais augmente aussi le coût, la charge de traitement, la consommation d’énergie et la complexité de l’étalonnage. Plus de canaux ne signifie pas automatiquement un meilleur son si l’algorithme et le placement sont médiocres.

Acoustique de la pièce

Les murs durs, les surfaces vitrées, les plafonds hauts et les tables réfléchissantes peuvent créer de l’écho et de la réverbération. Les matériaux souples, le traitement acoustique et un bon placement de l’appareil peuvent améliorer la qualité de captation.

Distance du locuteur

La captation en champ lointain est plus difficile que la captation en champ proche. Lorsque le locuteur s’éloigne, la parole cible devient plus faible par rapport au bruit de la pièce et aux réflexions.

Latence de traitement

Le traitement du signal prend du temps. Les conférences et les communications en temps réel exigent une latence suffisamment faible pour que la conversation reste naturelle.

Problèmes courants et dépannage

La voix semble lointaine

Cela peut se produire lorsque le locuteur est trop éloigné de la zone de captation, que l’appareil est mal placé, que le gain du microphone est faible ou que la pièce est trop réverbérante.

La réduction du bruit coupe la parole

Une suppression trop agressive peut confondre une parole faible avec du bruit. Ajuster la sensibilité, le contrôle de gain, les paramètres de faisceau ou l’emplacement de l’appareil peut aider.

Écho pendant les appels

L’écho peut venir d’une mauvaise annulation d’écho, d’un volume de haut-parleur trop élevé, de surfaces réfléchissantes, d’un routage audio incorrect ou de plusieurs appareils utilisés dans la même pièce.

Le mauvais locuteur est suivi

Le système peut se concentrer sur un autre interlocuteur, une source de bruit forte ou un son réfléchi. C’est fréquent lorsque plusieurs personnes parlent en même temps ou lorsqu’une source de bruit est plus proche que le locuteur visé.

La détection du mot d’activation est instable

Une reconnaissance instable peut être causée par une lecture en arrière-plan, la distance, une variation d’accent, un délai réseau, des problèmes de micrologiciel ou une obstruction du microphone.

Un réseau de microphones fonctionne au mieux lorsque la géométrie matérielle, le placement dans la pièce, le traitement audio et le comportement attendu de l’utilisateur sont conçus ensemble.

Conseils de déploiement et de maintenance

Placez l’appareil là où il dispose d’un chemin acoustique clair vers les locuteurs attendus. Évitez de le cacher derrière des écrans, de le placer près de ventilateurs bruyants ou de le monter à un endroit où les murs créent de fortes réflexions.

Gardez les ouvertures des microphones propres. La poussière, le tissu, le ruban adhésif, les protections d’écran ou les obstructions accidentelles peuvent réduire la qualité de captation et perturber l’équilibre des canaux.

Mettez à jour le micrologiciel lorsque c’est approprié. De nombreux systèmes améliorent la formation de faisceau, l’annulation d’écho et la détection vocale grâce à des mises à jour logicielles.

Testez dans l’environnement réel. Un appareil peut bien fonctionner dans une salle d’essai silencieuse, mais réagir différemment dans une grande salle de réunion, une cabine de véhicule, une salle de classe, un entrepôt ou un bureau ouvert.

FAQ

Un réseau de microphones peut-il entendre une seule personne ?

Il peut se concentrer sur une direction ou un locuteur, mais il ne peut pas isoler parfaitement une seule voix dans toutes les situations, surtout lorsque plusieurs personnes parlent en même temps.

Plus de microphones signifie-t-il toujours de meilleures performances ?

Non. Le placement, la synchronisation, les algorithmes de traitement, l’acoustique de la pièce et la conception de l’appareil comptent autant que le nombre de microphones.

Pourquoi le même appareil fonctionne-t-il différemment selon les pièces ?

La taille de la pièce, les matériaux des murs, la hauteur du plafond, la forme de la table, le bruit de fond et l’emplacement de l’appareil influencent l’arrivée et la réflexion du son.

Peut-il fonctionner sans accès à internet ?

La captation et le traitement audio locaux peuvent fonctionner hors ligne, mais la reconnaissance vocale cloud, les services de réunion à distance ou les fonctions d’IA peuvent nécessiter un accès réseau.

Que faut-il vérifier si la précision de la reconnaissance vocale est faible ?

Vérifiez l’obstruction des microphones, l’emplacement, le bruit de fond, la distance du locuteur, l’écho, la version du micrologiciel, le gain d’entrée, l’état du service réseau et la sélection de la bonne entrée audio.
