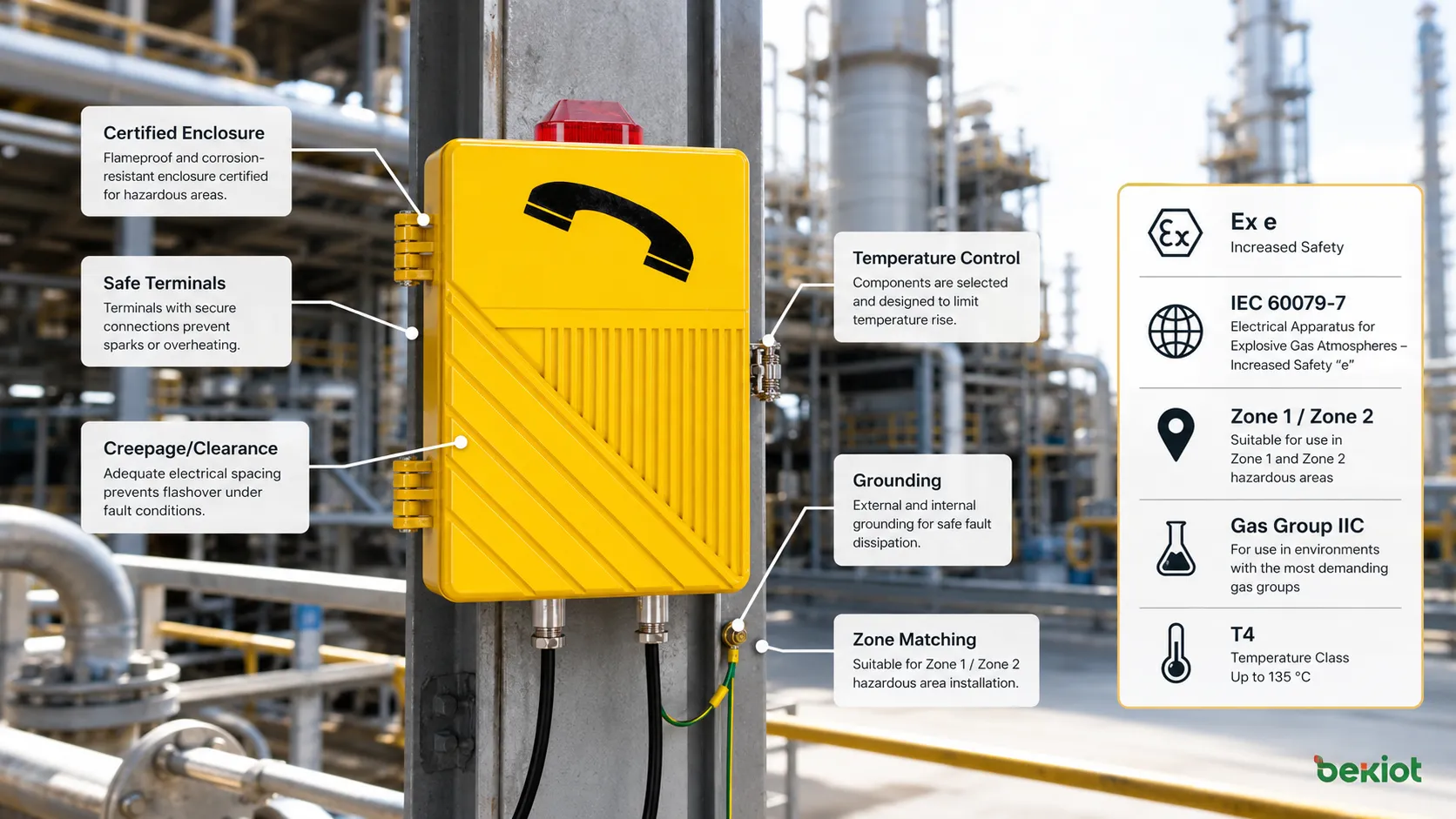

Dans les environnements à gaz dangereux, un appareil électrique sûr ne se définit pas seulement par une enveloppe robuste. Il doit empêcher les étincelles, les arcs, l’échauffement dangereux, les bornes desserrées, les défauts d’isolation ou les entrées de câble inadaptées dans ses conditions d’utilisation certifiées.
Cet article technique explique la sécurité augmentée Ex e sous l’angle des normes de niveau de protection. Il aborde le choix Ex eb et Ex ec, l’adéquation aux zones, les groupes de gaz, la classe de température, les bornes, les lignes de fuite, les distances d’isolement, IP66, les presse-étoupes, la mise à la terre, le marquage, l’inspection et la différence avec d’autres modes, en citant brièvement le téléphone amplifié antidéflagrant EX-BH621 de Becke Telcom comme exemple de point de communication IP66 en zone dangereuse.
Philosophie fondamentale de sécurité
L’exigence s’applique à étincelles, arcs électriques, échauffement, cheminement conducteur, sources d’inflammation. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Pour le projet, enveloppes, protection antidéflagrante, sécurité intrinsèque, encapsulage, pressurisation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Ce point concerne principalement poussière, sources d’inflammation, conception certifiée. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
Cadre normatif derrière le marquage
En pratique, marquage, sources d’inflammation, conception certifiée se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
L’exigence s’applique à essais de routine, sources d’inflammation, conception certifiée. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Pour le projet, normes d’installation, règles du site, presse-étoupes, mise à la terre doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Niveaux de protection : eb et ec
Ce point concerne principalement niveau de protection de l’équipement, sources d’inflammation, conception certifiée. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
En pratique, niveau de protection de l’équipement, sources d’inflammation, conception certifiée se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
L’exigence s’applique à marquage complet, classe de température, plage de température ambiante, conditions du certificat. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Correspondance des zones et alignement des risques
Pour le projet, sources d’inflammation, conception certifiée, normes d’installation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Ce point concerne principalement plan de classement de zone, certificat de l’équipement, atmosphères de gaz ou de poussières, classe de température. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
En pratique, propre à l’application, protection contre l’explosion, sources d’inflammation se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
Exigences relatives au groupe de gaz
L’exigence s’applique à groupes de gaz, hydrogène, sources d’inflammation. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Pour le projet, distance d’isolement, distance de fuite, sources d’inflammation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Ce point concerne principalement données matériaux, sources d’inflammation, conception certifiée. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
Maîtrise de la classe de température
En pratique, classe de température, température de surface, gaz ou vapeur se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
L’exigence s’applique à plage de température ambiante, pertes électriques, résistance des bornes, rayonnement solaire, ventilation. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Pour le projet, classe de température, température de surface, sources d’inflammation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.

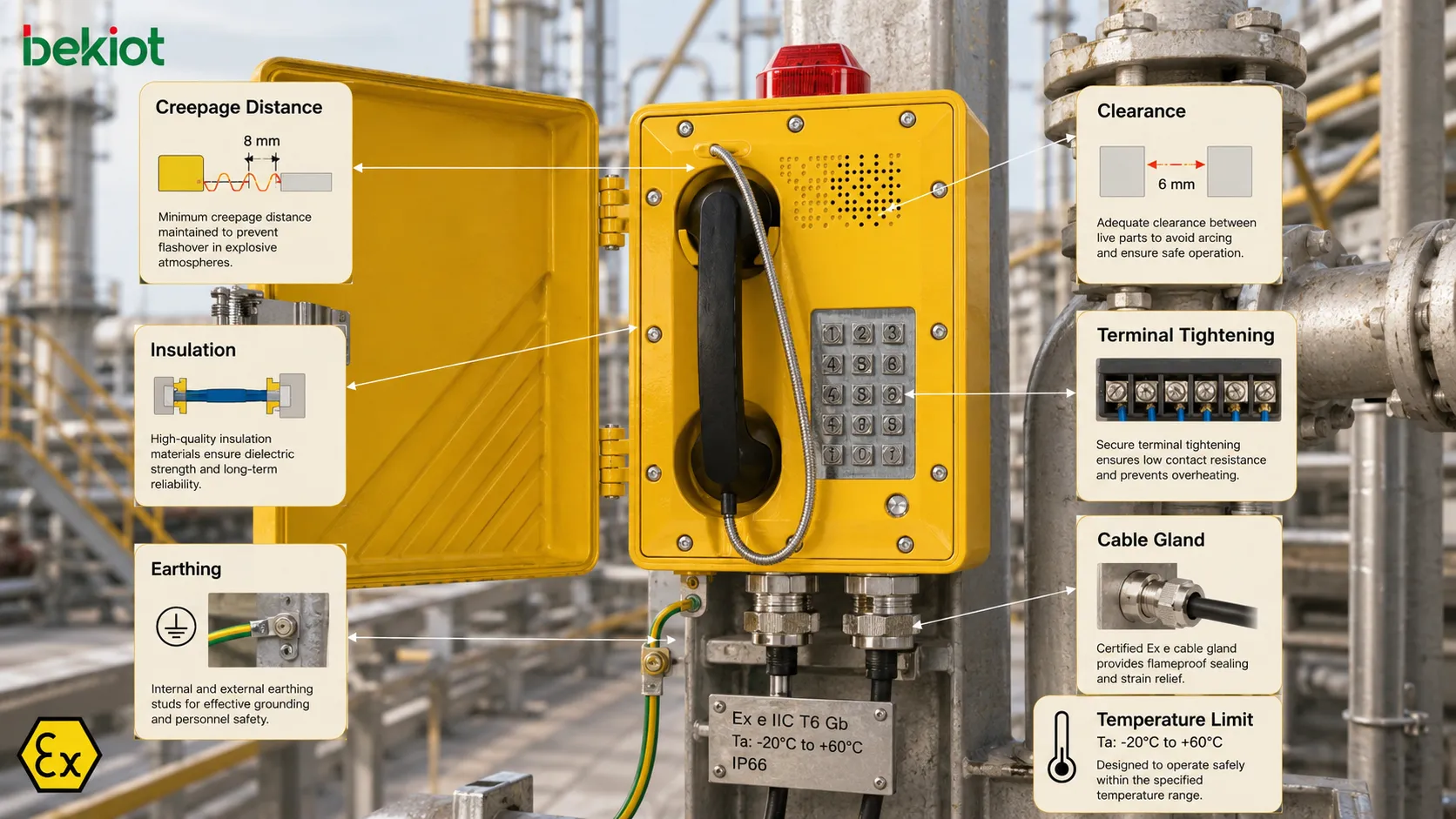

Distances électriques et isolation
Ce point concerne principalement distance d’isolement, distance de fuite, parties conductrices, matériau isolant, cheminement conducteur, amorçage. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
En pratique, conditions de pollution, groupe de matériau, arcs électriques, étincelles se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
L’exigence s’applique à contraintes environnementales, sources d’inflammation, conception certifiée. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Sécurité des bornes et des raccordements
Pour le projet, chute de tension, contact intermittent, sources d’inflammation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Ce point concerne principalement borniers, sections de conducteurs, couples de serrage. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
En pratique, équipes de maintenance, pièces ordinaires, sources d’inflammation se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
Protection de l’enveloppe et résistance environnementale
L’exigence s’applique à enveloppes, poussière, corrosion. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Pour le projet, poussière, jets d’eau, protection contre l’explosion doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Ce point concerne principalement EX-BH621, poussière, jets d’eau, classe de température. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Résistance mécanique et protection contre les chocs
En pratique, chocs mécaniques, vibrations, corrosion, poussière, joints se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
L’exigence s’applique à indice de protection, sources d’inflammation, conception certifiée. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Pour le projet, inspection, protection contre l’explosion, sources d’inflammation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Interprétation du marquage et du certificat
Ce point concerne principalement marquage, classe de température, numéro de certificat. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
En pratique, marquage complet, classe de température, niveau de protection de l’équipement se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
L’exigence s’applique à numéro de certificat, conditions spéciales, suffixe X, presse-étoupes. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Comparaison des facteurs clés de sélection
| Facteur de sélection | Ce que cela maîtrise | Pourquoi c’est important |
|---|---|---|
| Niveau de protection | Adéquation Ex eb, Ex ec et EPL associé | Fait correspondre l’équipement au risque de la zone dangereuse. |
| Groupe de gaz | Compatibilité avec les atmosphères gazeuses IIA, IIB et IIC | Garantit l’adéquation de l’appareil aux caractéristiques d’inflammation du gaz. |
| Classe de température | Température de surface maximale autorisée | Empêche les surfaces de l’équipement de devenir des sources d’inflammation. |
| Indice de protection contre les intrusions | Résistance de l’enveloppe à la poussière et à l’eau | Soutient la fiabilité environnementale, mais ne remplace pas la certification Ex. |
| Méthode d’installation | Entrées de câble, mise à la terre, presse-étoupes, câblage, couple | Maintient la protection certifiée après l’installation sur site. |
Essais de type et essais de routine
Pour le projet, rigidité diélectrique, échauffement, sources d’inflammation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Ce point concerne principalement essais de type, essais de routine, contrôle qualité de fabrication, conception certifiée. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
En pratique, modification sur site, sources d’inflammation, conception certifiée se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
Entrées de câble et presse-étoupes
L’exigence s’applique à presse-étoupes, bouchons, adaptateurs, réducteurs, éléments d’étanchéité. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Pour le projet, indice de protection, bouchons certifiés, sources d’inflammation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Ce point concerne principalement normes d’installation, sources d’inflammation, conception certifiée. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
Mise à la terre et liaison équipotentielle
En pratique, liaison équipotentielle, accumulation statique, courants de défaut se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
L’exigence s’applique à résistant à la corrosion, sources d’inflammation, conception certifiée. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Pour le projet, mise à la terre, sources d’inflammation, conception certifiée doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Électricité statique et matériaux de surface
Ce point concerne principalement charge électrostatique, pièces non métalliques de l’enveloppe, accumulation statique. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
En pratique, chiffon humide, frottement à sec, sources d’inflammation se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
L’exigence s’applique à poussière, sources d’inflammation, conception certifiée. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Discipline d’installation
Pour le projet, classification de zone, mise à la terre, sources d’inflammation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Ce point concerne principalement plage de température ambiante, joints, courbures de câble. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
En pratique, inspection, configuration certifiée, sources d’inflammation se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
Règles d’inspection et de maintenance
L’exigence s’applique à entrées de câble, joints, corrosion. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Pour le projet, vibrations, exposition saline, corrosion chimique doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Ce point concerne principalement procédures de réparation certifiées, sources d’inflammation, conception certifiée. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
Différence avec l’antidéflagrant et la sécurité intrinsèque
En pratique, protection antidéflagrante, sécurité intrinsèque, sources d’inflammation se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
L’exigence s’applique à sources d’inflammation, conception certifiée, normes d’installation. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Pour le projet, marquage complet, sources d’inflammation, conception certifiée doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Malentendus courants
Ce point concerne principalement malentendu courant, sources d’inflammation, conception certifiée. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
En pratique, protection contre l’explosion, sources d’inflammation, conception certifiée se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
L’exigence s’applique à toutes les zones dangereuses, classe de température, conditions du certificat. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Pour le projet, modifications de câblage, sources d’inflammation, conception certifiée doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Scénarios d’application
Ce point concerne principalement usines de procédé, production chimique, stockage de pétrole, raffineries, installations offshore. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
En pratique, systèmes de communication, appel vocal, appel général, contact d’urgence, fonctions de sonorisation se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.
L’exigence s’applique à marquage, sources d’inflammation, conception certifiée. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance.
Documentation et responsabilité de l’utilisateur
Pour le projet, manuel d’instructions, registre d’inspection, procédure de maintenance doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Ce point concerne principalement sources d’inflammation, conception certifiée, normes d’installation. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
En pratique, équipes achats, documents techniques, sources d’inflammation se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité.

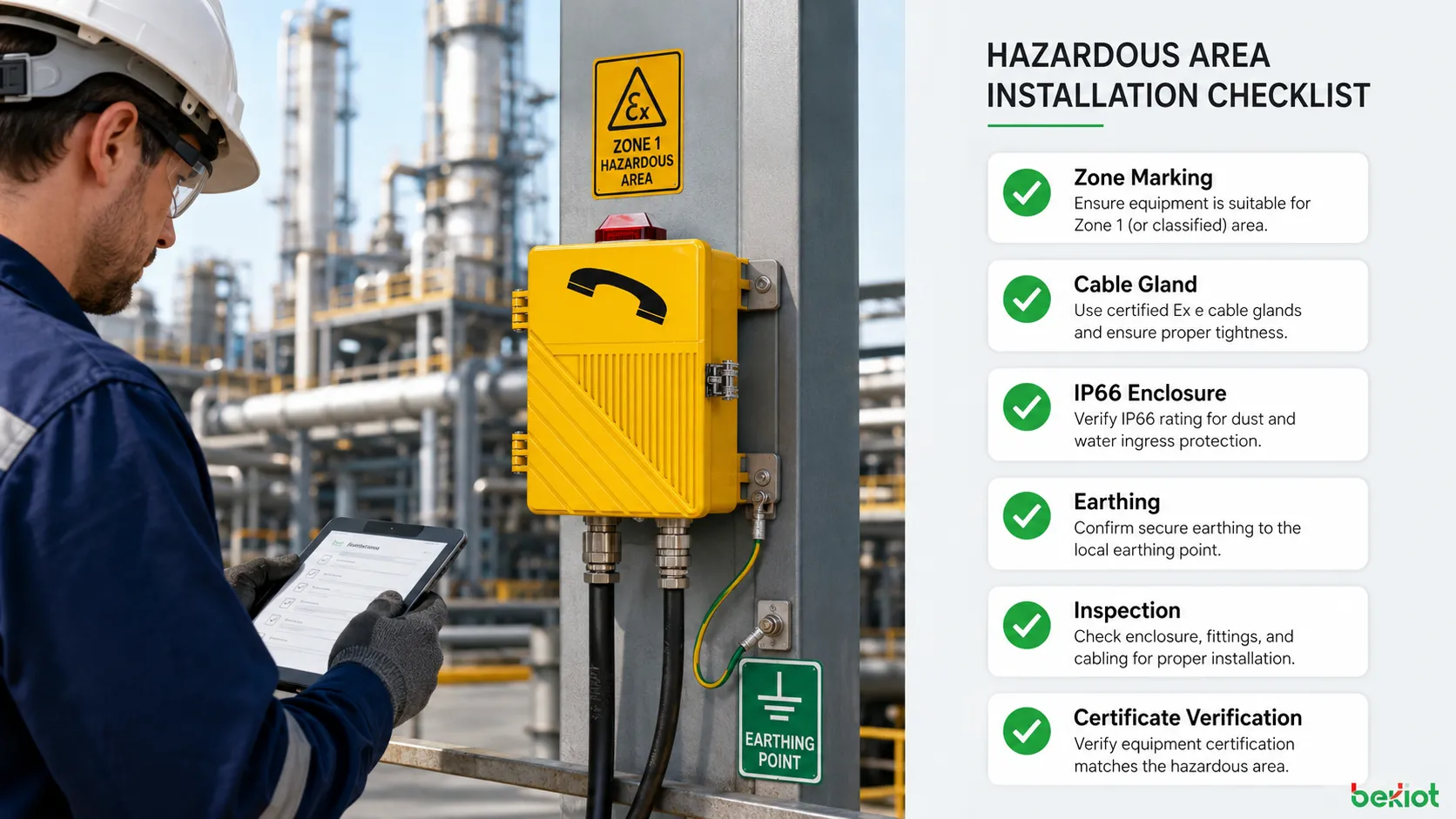

Liste de contrôle pratique de sélection
L’exigence s’applique à gaz, poussières ou les deux, classe de température, plage de température ambiante, niveau de protection de l’équipement, indice de protection. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Pour le projet, conditions spéciales, mise à la terre, sources d’inflammation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse.
Ce point concerne principalement modification non autorisée, pièces de rechange, conformité à long terme. Le choix doit maintenir ces éléments dans les limites certifiées afin d’éviter que l’équipement devienne une source d’inflammation.
Valeur d’ingénierie
En pratique, exploitation industrielle, sources d’inflammation, conception certifiée se vérifient ensemble. Si l’un de ces éléments ne correspond pas au certificat ou à la zone, la protection Ex e peut perdre sa validité. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
L’exigence s’applique à marquage, groupes de gaz, industriel renforcé, résistant aux intempéries. L’évaluation ne s’arrête donc pas à l’achat, elle se poursuit pendant l’installation, l’inspection et la maintenance. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
Pour le projet, sources d’inflammation, conception certifiée, normes d’installation doivent être clairement documentés. Cette traçabilité confirme que l’appareil reste adapté à la zone dangereuse. La vérification doit s’appuyer sur le marquage complet, les instructions et les conditions réelles du site.
La sécurité augmentée Ex e respecte des normes strictes de niveau de protection en empêchant les sources d’inflammation par une construction contrôlée, des bornes sûres, des distances correctes, la limitation thermique, le marquage certifié et une installation disciplinée, et non par la seule résistance de l’enveloppe.
Questions fréquentes
Un équipement Ex e peut-il être installé dans toute zone à gaz explosif ?
Non. Il doit correspondre à la classification de zone, au niveau de protection de l’équipement, au groupe de gaz, à la classe de température, à la plage ambiante et aux conditions du certificat.
IP66 signifie-t-il que l’appareil est protégé contre l’explosion ?
Non. IP66 décrit l’étanchéité à la poussière et la résistance aux jets d’eau puissants. La protection contre l’explosion exige une certification Ex et un marquage adaptés.
Pourquoi les raccordements de bornes sont-ils si importants ?
Parce que des bornes desserrées ou inadaptées peuvent créer chaleur, arc ou contact intermittent. La conception Ex e dépend fortement de raccordements sûrs et certifiés.
Les utilisateurs peuvent-ils percer des trous de câble supplémentaires dans une enveloppe Ex e ?
En général non, sauf si le certificat et les instructions du fabricant l’autorisent clairement. Une modification non approuvée peut invalider le concept de protection.
Que faut-il vérifier pendant la maintenance ?
Il faut vérifier la lisibilité du marquage, l’état de l’enveloppe, les joints, les presse-étoupes, le serrage des bornes, la corrosion, la terre, les modifications non autorisées et la conformité à l’installation d’origine.
