Un réseau moderne n’est plus un simple assemblage d’ordinateurs reliés par des câbles. Les entreprises, les campus, les hôpitaux, les centres de données, les opérateurs télécoms, les parcs industriels et les systèmes financiers ont tous besoin de réseaux capables d’acheminer le trafic rapidement, de séparer les zones d’activité de manière sécurisée et d’acheminer les données intelligemment entre différents sous-réseaux IP. C’est dans ce contexte que le commutateur de couche 3 prend toute son importance.

Le commutateur de couche 3 associe la capacité de transfert haut débit d’un commutateur de couche 2 à l’intelligence de routage d’un routeur. Il peut transmettre des trames selon les adresses MAC au sein d’un même réseau local, et acheminer des paquets selon les adresses IP entre différents segments de réseau. Dans la conception pratique des réseaux, il constitue ainsi un équipement clé pour mettre en place une infrastructure réseau performante, évolutive et facile à gérer.

Cet article présente les commutateurs de couche 3 sous l’angle des solutions et de l’architecture technique. Il explique leur fonctionnement, l’intérêt clé du principe « router une fois, commuter plusieurs fois », l’amélioration des performances grâce à l’accélération matérielle ASIC, leurs domaines de déploiement, ainsi que l’évolution future des réseaux vers les interfaces 400G/800G, l’optimisation du trafic pilotée par l’IA, la gestion cloud native et l’automatisation des réseaux.

Qu’est-ce qu’un commutateur de couche 3 ?

Le commutateur de couche 3 est un équipement réseau qui assure à la fois la commutation et le routage. Un commutateur de couche 2 classique transfère principalement le trafic selon les adresses MAC ; il est adapté aux communications haut débit au sein d’un même réseau local ou d’un VLAN. Le routeur, quant à lui, achemine le trafic selon les adresses IP et sert à interconnecter différents réseaux ou sous-réseaux.

Le commutateur de couche 3 se situe à l’intersection de ces deux concepts. Il conserve la capacité de commutation locale rapide de la couche 2 et intègre la fonction de routage IP pour les communications inter-sous-réseaux. En termes simples :

Le commutateur de couche 3 peut être considéré comme un commutateur de couche 2 haute performance doté d’un moteur de routage intégré.

Cela ne signifie pas qu’il remplace totalement les routeurs. Ces derniers restent indispensables pour l’accès WAN, la sécurité en bordure internet, la fonction NAT, les VPN et les politiques de service complexes. En revanche, au sein des réseaux locaux d’entreprise, des réseaux de campus, des centres de données et des réseaux d’agrégation des opérateurs, le commutateur de couche 3 est souvent plus performant pour le routage interne haut débit.

Comparatif : Concentrateur, commutateur de couche 2, routeur et commutateur de couche 3

Pour comprendre l’intérêt du commutateur de couche 3, il est utile de comparer plusieurs équipements réseau courants selon leur critère de transfert, leur fonction principale et leurs applications typiques.

Dans les réseaux domestiques, beaucoup d’utilisateurs connaissent la box internet. Elle intègre souvent en un seul appareil les fonctions de routage, commutation, point d’accès Wi-Fi, NAT, pare-feu et services LAN de base. Dans les réseaux professionnels, ces fonctions sont généralement séparées par couches et par équipements, pour un contrôle plus précis des performances, de la fiabilité, de la sécurité et de la gestion.

Valeur essentielle : Router une fois, commuter plusieurs fois

La logique de conception clé du commutateur de couche 3 se résume souvent par le principe router une fois, commuter plusieurs fois. C’est l’une des raisons principales de son large déploiement dans les architectures de réseaux locaux et de campus modernes.

Lorsque du trafic traverse pour la première fois d’un sous-réseau IP à un autre, le commutateur de couche 3 effectue un calcul de routage comme un routeur : il analyse l’adresse IP destination, consulte la table de routage, définit le port de sortie ou le prochain saut approprié, puis transfère le paquet.

Une fois la première décision de routage prise, le trafic suivant empruntant le même chemin est traité par transfert matériel haut débit. Plutôt que de répéter un routage logiciel lent pour chaque paquet, le commutateur transfère les paquets suivants quasiment comme une commutation de couche 2. Cela améliore considérablement l’efficacité des communications inter-sous-réseaux.

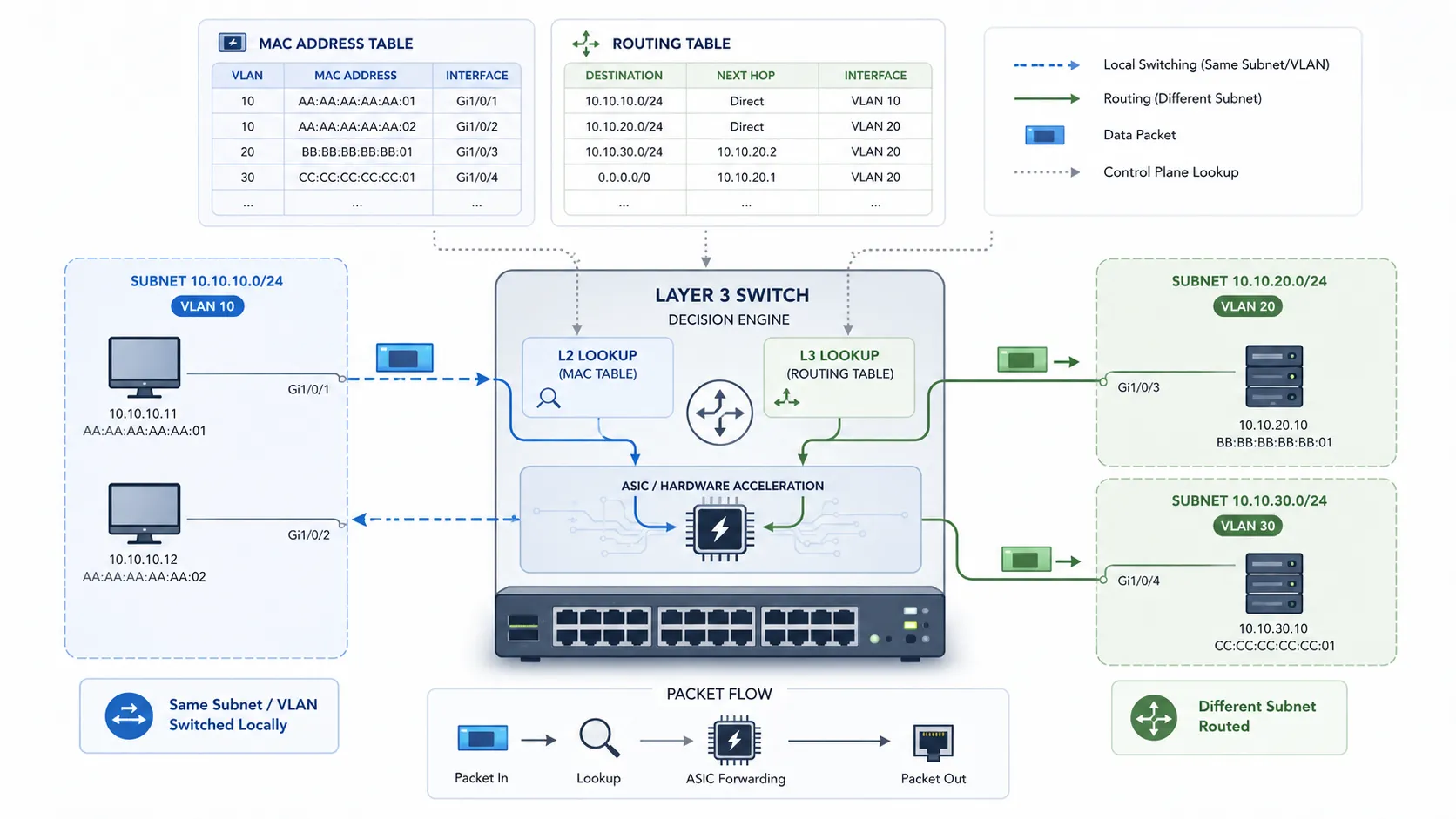

Le processus de prise de décision du commutateur de couche 3

Le commutateur de couche 3 gère deux structures de données essentielles : la table des adresses MAC et la table de routage. Ces deux tables incarnent les deux facettes de son architecture : commutation et routage.

Table des adresses MAC

La table des adresses MAC enregistre la correspondance entre les adresses MAC des équipements et les ports physiques du commutateur. Lorsque des équipements communiquent au sein d’un même VLAN ou réseau local, le commutateur utilise cette table pour envoyer les trames directement vers le bon port, au lieu de les diffuser sur l’ensemble des ports.

Table de routage

La table de routage recense les segments IP, les ports de sortie et les adresses du prochain saut. Lorsque le trafic doit passer d’un sous-réseau à un autre, le commutateur de couche 3 utilise la table de routage pour déterminer la destination du paquet.

Même sous-réseau vs sous-réseau différent

À l’arrivée d’un paquet, le commutateur de couche 3 vérifie si l’adresse IP destination appartient au même sous-réseau. Si la destination est sur le même sous-réseau, il réalise une commutation de couche 2 d’après la table MAC. Si la destination est sur un sous-réseau différent, il effectue un routage de couche 3 d’après la table de routage.

Ce modèle de décision hybride permet à un seul équipement de prendre en charge à la fois les communications locales haut débit et le routage inter-sous-réseaux performant.

Pourquoi le routage matériel ASIC est essentiel

L’un des principaux atouts techniques des commutateurs de couche 3 est le routage basé sur le matériel. Les routeurs traditionnels dépendent fortement du traitement logiciel pour les décisions de routage, en particulier les modèles anciens ou d’entrée de gamme. Le routage logiciel est flexible, mais sa vitesse diminue sous forte charge de trafic.

Les commutateurs de couche 3 utilisent des puces de commutation dédiées, appelées ASIC (circuits intégrés spécifiques d’application), pour réaliser les fonctions de transfert et de routage au niveau matériel. Cela réduit la latence de routage au niveau de la microseconde et permet aux performances de routage de couche 3 d’approcher celles de la commutation de couche 2.

Sur les commutateurs de couche 3 haut de gamme, le transfert de couche 3 peut atteindre le débit ligne : l’équipement peut transférer le trafic au débit physique maximal des interfaces. Pour les réseaux acheminant d’importants flux de voix, vidéo, bases de données, virtualisation, stockage et applications IA, le débit ligne est une capacité indispensable.

Protocoles de routage pris en charge par les commutateurs de couche 3

Le commutateur de couche 3 ne se limite pas au simple routage statique. De nombreux modèles professionnels prennent en charge les protocoles de routage dynamique, leur permettant d’intégrer des architectures de routage plus vastes.

Ces capacités de routage permettent aux commutateurs de couche 3 de s’adapter à des contextes variés, des petits réseaux d’entreprise aux grands environnements opérateurs et centres de données.

Segmentation VLAN et sécurité réseau

Le VLAN est une autre fonctionnalité majeure de la commutation de couche 3. Le VLAN (Virtual Local Area Network) permet de diviser un seul réseau physique en plusieurs réseaux logiques. Différents services, départements ou groupes d’équipements peuvent être isolés même s’ils partagent la même infrastructure de commutation physique.

Par exemple, une entreprise peut séparer les postes de bureau, les téléphones IP, les caméras de surveillance, le Wi-Fi invité, les équipements de production et les serveurs de gestion dans des VLAN distincts. Cela renforce la sécurité, réduit la portée des diffusions, simplifie la gestion et permet d’appliquer des politiques de trafic différenciées selon les zones d’activité.

Lorsque des équipements de VLAN différents doivent communiquer, le commutateur de couche 3 assure le routage inter-VLAN. C’est l’un des cas d’usage les plus courants des commutateurs de couche 3 dans les réseaux d’entreprise et de campus.

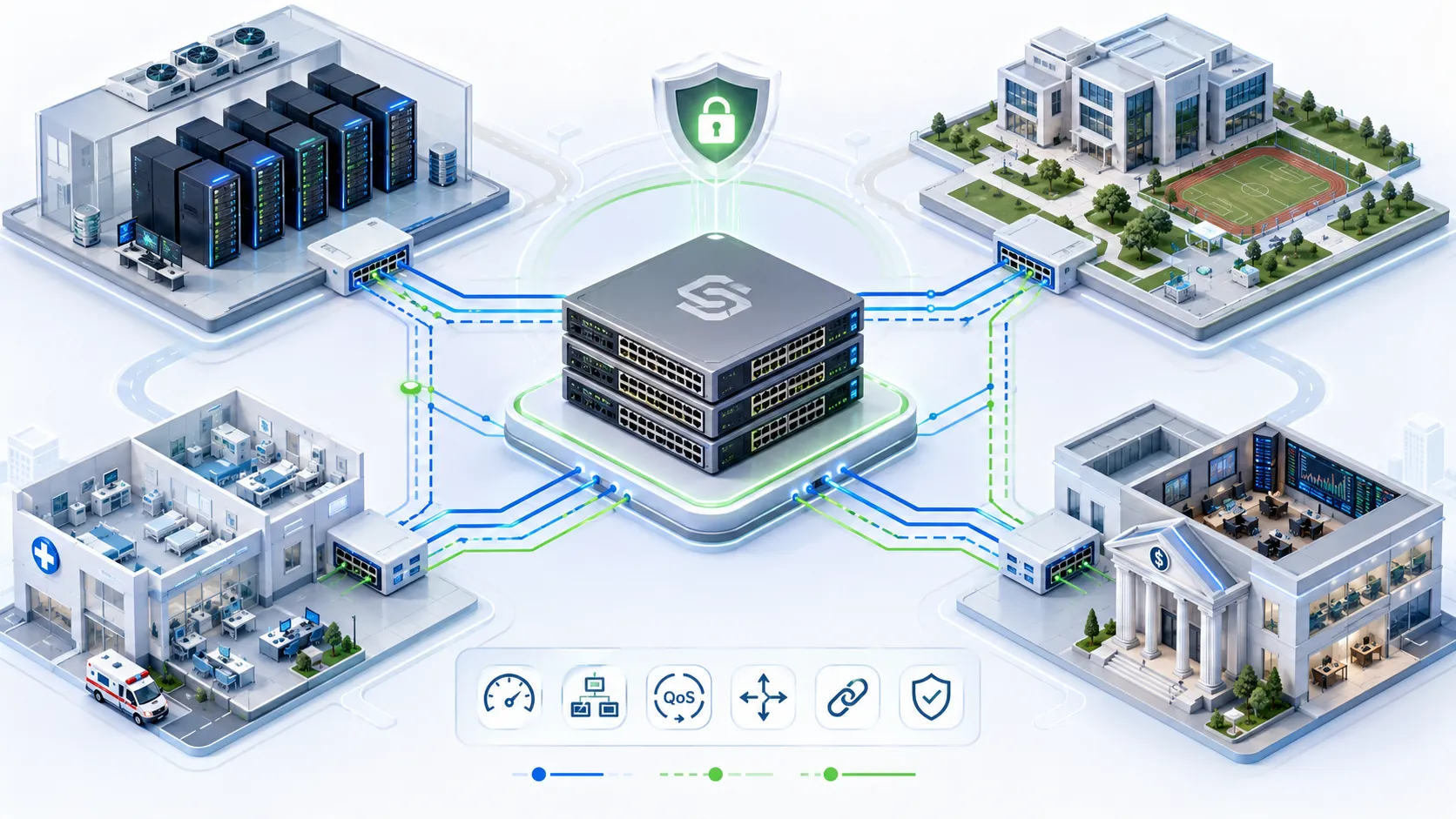

Domaines d’application des commutateurs de couche 3

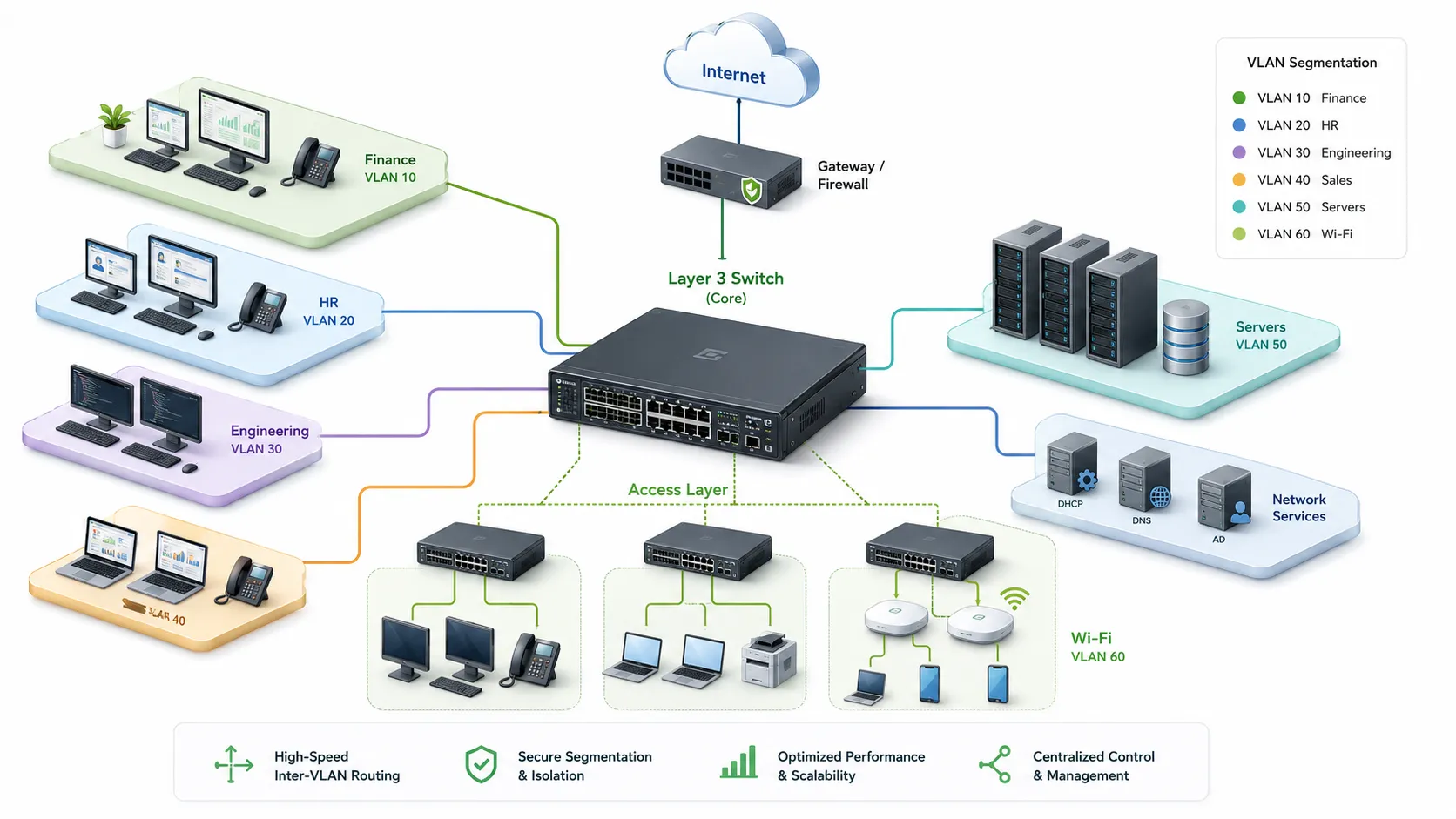

Réseaux cœur d’entreprise

Dans les réseaux d’entreprise, les commutateurs de couche 3 sont généralement déployés au niveau de la couche cœur ou de la couche d’agrégation. Ils interconnectent les différents départements, réseaux de services, zones de serveurs, réseaux sans fil et équipements de sortie internet. L’architecture classique des entreprises repose sur un modèle à trois couches : couche cœur, couche d’agrégation, couche d’accès.

Dans ce modèle, la couche cœur utilise généralement des commutateurs de couche 3 pour l’échange de données haut débit et le routage inter-sous-réseaux. La couche d’accès emploie quant à elle des commutateurs de couche 2 pour connecter les postes de travail, téléphones IP, caméras, imprimantes, points d’accès sans fil et autres terminaux périphériques.

Réseaux opérateurs et métropolitains

Dans les réseaux des opérateurs télécoms, les commutateurs de couche 3 sont utilisés au niveau des nœuds de bordure métropolitaine, des points d’accès aux liaisons louées d’entreprise et des positions d’agrégation de services. Ils offrent une isolation VLAN flexible, un routage par politique, un transfert haut débit et un accès évolutif pour différents clients ou types de services.

Centres de données

Les centres de données requièrent une faible latence, un haut débit et une interconnexion de serveurs évolutive. Un centre de données moderne peut regrouper des milliers de serveurs, hôtes de virtualisation, systèmes de stockage, conteneurs et clusters de services. Les commutateurs de couche 3 permettent de mettre en place des architectures réseau plus plates, de réduire les sauts de transfert et d’améliorer l’efficacité du trafic.

Dans les conceptions de centres de données hautes performances, l’utilisation de la commutation de couche 3 permet d’améliorer significativement les performances du trafic nord-sud. Des données industrielles montrent que les centres de données équipés de commutateurs de couche 3 haut de gamme peuvent réduire la latence du trafic nord-sud de plus de 40 %.

Réseaux de campus, hôpitaux et systèmes financiers

Les réseaux de campus, réseaux hospitaliers et systèmes de transaction financière exigent généralement une haute fiabilité et des performances prévisibles. Les commutateurs de couche 3 prennent en charge les liaisons redondantes, la convergence rapide et les politiques QoS, garantissant la continuité des activités et la stabilité des services.

Dans les hôpitaux, la fiabilité du réseau conditionne le bon fonctionnement des systèmes médicaux, postes infirmiers, systèmes d’imagerie, communications IP et dispositifs de sécurité. Dans le secteur financier, la latence et la stabilité influencent directement les systèmes de transaction et la continuité des activités. Sur les réseaux de campus, un grand nombre d’utilisateurs et d’équipements nécessitent un accès segmenté, gérable et évolutif.

Architecture de déploiement des commutateurs de couche 3

Un déploiement bien conçu de commutateurs de couche 3 doit répartir les responsabilités réseau en couches distinctes. Cela facilite l’évolution du réseau, le diagnostic des pannes, la sécurisation et la maintenance.

Couche d’accès

La couche d’accès connecte les terminaux finaux : ordinateurs, téléphones IP, caméras, points d’accès sans fil, imprimantes, terminaux industriels et appareils IoT. Dans de nombreux réseaux, des commutateurs de couche 2 sont utilisés ici, car leur rôle principal est la connexion locale des équipements.

Couche d’agrégation

La couche d’agrégation regroupe le trafic de plusieurs commutateurs d’accès. Elle applique les politiques, agrège les VLAN, fournit des liaisons montantes redondantes et prépare le trafic pour le routage cœur. On utilise couramment des commutateurs de couche 3 à ce niveau lorsqu’un routage inter-VLAN ou un contrôle par politique est nécessaire.

Couche cœur

La couche cœur assure le transfert haut débit entre les grandes zones du réseau. Elle doit être simple, rapide, redondante et stable. Les commutateurs de couche 3 sont souvent déployés à ce niveau, car ils associent le débit ligne à l’intelligence de routage.

Guide de sélection technique

Le choix d’un commutateur de couche 3 doit se baser sur la taille du réseau, le modèle de trafic, les exigences de fiabilité, le type de services et les perspectives d’évolution future. Les critères suivants sont particulièrement importants dans la conception de solutions.

Performances de transfert

Le commutateur doit disposer d’une capacité de commutation et d’un taux de transfert de paquets suffisants pour le trafic actuel et futur. Pour les environnements cœur ou centres de données, le routage de couche 3 au débit ligne est souvent indispensable.

Vitesse des ports et capacité de liaison montante

Les entreprises utilisent aujourd’hui des interfaces 1G, 10G, 25G, 40G ou 100G, tandis que les réseaux haut de gamme évoluent vers les interfaces 400G/800G. La capacité des liaisons montantes doit être planifiée selon la densité des serveurs, la taille des utilisateurs, le trafic des services et l’architecture de redondance.

Capacités de routage et VLAN

L’équipement doit prendre en charge les protocoles de routage requis, la capacité de segmentation VLAN, le routage inter-VLAN, les politiques ACL, les fonctions de multidiffusion et les fonctionnalités de gestion. Les grands réseaux peuvent nécessiter OSPF, BGP, VRRP, le routage par politique et des contrôles de sécurité avancés.

QoS et garantie de service

La QoS est essentielle lorsque la voix, la vidéo, le trafic de contrôle et les applications critiques partagent le même réseau. Les commutateurs de couche 3 classent le trafic, définissent les priorités et protègent les flux majeurs, afin de préserver la stabilité des services sensibles à la latence.

Redondance et convergence rapide

Les pannes réseau ne peuvent pas être totalement évitées, mais la conception doit limiter les interruptions de service. Les liaisons redondantes, la convergence rapide, l’agrégation de liens et une conception de routage adaptée garantissent la continuité de service en cas de panne de port, de liaison ou d’équipement.

Évolution future de la commutation de couche 3

La taille et la complexité des réseaux continueront de croître avec le développement de la 5G, de l’IoT, de l’intelligence artificielle, du cloud computing, de l’informatique de périphérie, de l’analyse vidéo et de la digitalisation industrielle. Les commutateurs de couche 3 évolueront vers plus de débit, plus d’intelligence et une gestion simplifiée.

Première orientation : plus grande bande passante. Les interfaces 400G et 800G deviendront courantes dans les réseaux dorsaux, cloud et centres de données. Seconde orientation : optimisation intelligente. L’analyse du trafic pilotée par l’IA permet d’identifier les congestions, prédire les anomalies de trafic, optimiser le routage et améliorer l’efficacité de l’exploitation réseau.

Troisième orientation : gestion cloud native et automatisée. Les futurs commutateurs seront davantage administrés via des plateformes centralisées, des API, de la télémétrie, des réseaux à intention et des systèmes de configuration automatisée. Cela réduit les erreurs de configuration manuelle et améliore l’efficacité de l’exploitation à grande échelle.

Le commutateur de couche 3 de demain ne se contentera pas de transférer des paquets plus vite : il comprendra mieux les profils de trafic, exposera davantage de données d’exploitation et deviendra plus facile à gérer à grande échelle.

Conclusion

Le commutateur de couche 3 est l’un des équipements les plus importants de l’infrastructure réseau moderne. Il associe les performances de commutation de couche 2 à l’intelligence de routage de couche 3, permettant au réseau de traiter efficacement le trafic local et le trafic inter-sous-réseaux.

Sa valeur essentielle repose sur le principe « router une fois, commuter plusieurs fois ». Grâce aux tables MAC, tables de routage, segmentation VLAN, transfert matériel ASIC, prise en charge des protocoles de routage et fonctionnalités QoS, le commutateur de couche 3 fournit une communication haut débit, sécurisée et évolutive aux réseaux d’entreprise, opérateurs, centres de données, campus, hôpitaux et systèmes financiers.

Face à la croissance du trafic réseau et à la complexité croissante des applications, les commutateurs de couche 3 continueront d’évoluer vers le débit ligne, les interfaces 400G/800G, l’optimisation du trafic par IA, la gestion cloud native et les opérations automatisées. Pour les architectes réseau, maîtriser la commutation de couche 3 est indispensable pour concevoir une infrastructure réseau fiable et prête pour l’avenir.

FAQ

Qu’est-ce qu’un commutateur de couche 3 ?

Le commutateur de couche 3 est un équipement réseau qui combine la commutation de couche 2 et le routage de couche 3. Il peut transférer le trafic selon les adresses MAC au sein d’un même réseau et acheminer le trafic selon les adresses IP entre différents sous-réseaux.

Quel est le principal avantage du commutateur de couche 3 par rapport à un routeur traditionnel ?

Son atout majeur est d’associer les hautes performances de la commutation de couche 2 à l’intelligence du routage de couche 3. Il utilise souvent le routage matériel ASIC pour obtenir une latence très faible et des performances proches du débit ligne.

Que signifie le principe « router une fois, commuter plusieurs fois » ?

Cela signifie que le premier paquet inter-sous-réseaux nécessite une décision de routage, tandis que les paquets suivants empruntant le même chemin sont transférés par logique de commutation haut débit. Cela améliore l’efficacité des communications inter-sous-réseaux répétitives.

Le commutateur de couche 3 prend-il en charge les VLAN ?

Oui. Les commutateurs de couche 3 prennent largement en charge la segmentation VLAN et le routage inter-VLAN. Cela permet de diviser un réseau physique en plusieurs réseaux logiques tout en autorisant une communication contrôlée entre eux.

Quels sont les usages courants des commutateurs de couche 3 ?

Ils sont largement déployés dans les cœurs de réseaux d’entreprise, couches d’agrégation, réseaux de campus, hôpitaux, systèmes financiers, réseaux d’accès opérateurs et centres de données nécessitant un routage haut débit et une segmentation fiable du trafic.

Quelle est l’évolution future des commutateurs de couche 3 ?

Les commutateurs de couche 3 évoluent vers des interfaces haut débit 400G/800G, l’optimisation du trafic pilotée par l’IA, la gestion cloud native, la télémétrie et l’automatisation des opérations réseau.
