La protection contre les surtensions associe des dispositifs de protection, la mise à la terre, les liaisons équipotentielles, la conception du câblage et des méthodes d’installation coordonnées afin de limiter les surtensions transitoires et de détourner le courant de choc des équipements sensibles. Elle sert à protéger les réseaux de distribution électrique, les armoires de commande, les lignes télécoms, les réseaux de données, les systèmes de sécurité, l’automatisation industrielle, les énergies renouvelables, l’électronique du bâtiment et les équipements extérieurs.

Une surtension peut ne durer que quelques microsecondes, mais ses effets peuvent être sérieux. Elle peut endommager des alimentations, ports de communication, cartes électroniques, capteurs, contrôleurs, commutateurs réseau, caméras, panneaux de contrôle d’accès, routeurs, compteurs, alarmes et équipements de terrain. Dans les cas graves, la perte ne se limite pas au remplacement du matériel ; elle inclut aussi l’interruption de service, la perte de données, le risque de sécurité et des pannes cachées répétées.

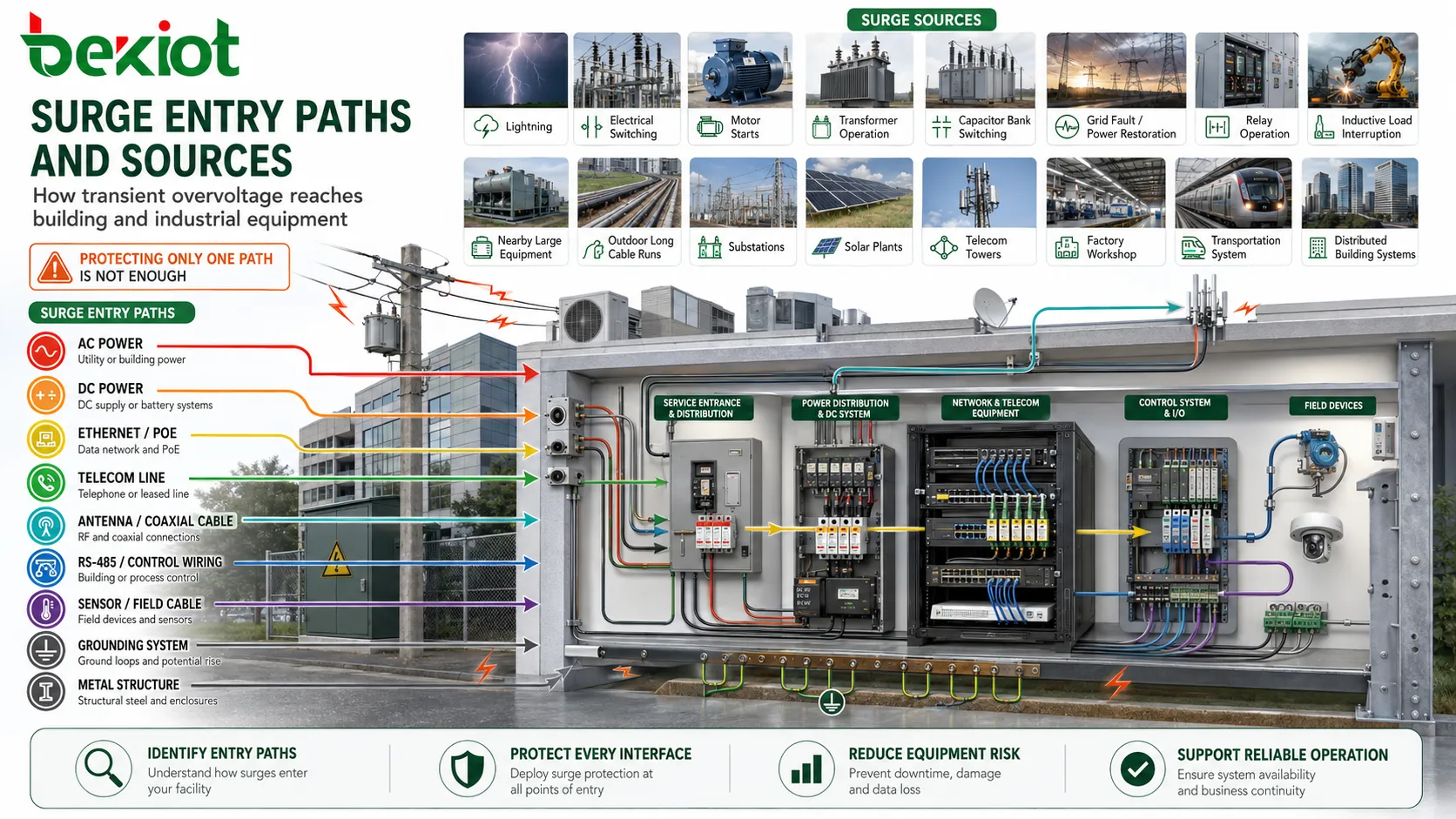

D’où viennent les surtensions transitoires

Les surtensions sont souvent associées à la foudre, mais la foudre n’est qu’une source. Les manœuvres électriques, démarrages de moteurs, fonctionnement des transformateurs, commutation de batteries de condensateurs, défauts réseau, rétablissement de l’alimentation, action des relais, interruption de charges inductives et gros équipements voisins peuvent aussi créer des événements brefs de surtension.

Les installations extérieures, longues liaisons de câbles, équipements en toiture, entrées de service, postes électriques, centrales solaires, tours télécoms, ateliers d’usine, systèmes de transport et bâtiments distribués sont plus exposés, car leur câblage peut capter et transporter l’énergie de surtension sur de longues distances.

La planification doit commencer par l’identification des chemins d’entrée. L’énergie peut entrer par l’alimentation CA, l’alimentation CC, Ethernet, PoE, câble coaxial, RS-485, lignes téléphoniques, descentes d’antenne, câblage de contrôle, câbles de capteurs, conducteurs de terre ou structures métalliques. Protéger un seul chemin peut laisser un autre chemin ouvert.

Normes qui guident le choix des produits

Série IEC 61643

La série IEC 61643 est largement utilisée pour les dispositifs de protection contre les surtensions. Ses différentes parties s’appliquent à des circuits et applications distincts. Les réseaux basse tension CA, systèmes CC, installations photovoltaïques, réseaux de télécommunications, réseaux de signalisation et composants de protection peuvent chacun nécessiter des références spécifiques.

Pour les circuits de puissance basse tension CA, IEC 61643-11 définit les exigences et méthodes d’essai des dispositifs raccordés aux systèmes CA. Pour les réseaux télécoms et de signalisation, IEC 61643-21 couvre les dispositifs utilisés sur les lignes de communication et de signal, y compris les lignes qui peuvent aussi transporter de l’énergie comme le PoE.

UL 1449

UL 1449 est une norme de sécurité nord-américaine majeure pour les dispositifs de protection contre les surtensions. Elle est souvent citée lors du choix d’équipements pour des installations américaines ou listées UL. Elle couvre la sécurité des dispositifs et l’évaluation de performance des produits destinés à limiter les surtensions transitoires.

Lorsqu’un projet exige des SPD listés UL, il faut vérifier soigneusement le type exact de produit, la tension nominale, l’emplacement d’installation, l’enveloppe, le courant nominal de court-circuit et les informations de marquage.

NEC et codes électriques locaux

Les codes électriques définissent comment les dispositifs de protection doivent être installés, connectés, mis à la terre et coordonnés dans les bâtiments et installations réels. Aux États-Unis, les exigences du NEC sont importantes, mais leur adoption peut varier selon l’État ou l’autorité locale.

Dans toute région, l’installateur doit vérifier le code actuellement adopté, les exigences d’inspection locale, l’usage du bâtiment, les conditions d’entrée de service et les exigences particulières pour les systèmes d’urgence, logements, établissements de santé, sites industriels ou installations publiques.

EN, CE et règles régionales

Pour les marchés européens, les versions EN des normes IEC et les voies de conformité CE applicables peuvent être pertinentes. Dans d’autres régions, les réglementations électriques locales, normes des services publics, codes incendie, règles télécoms et schémas de certification produit peuvent également s’appliquer.

Les projets internationaux ne doivent pas supposer qu’une certification satisfait automatiquement tous les marchés. La documentation du produit doit correspondre à la région de destination et à la catégorie d’installation.

Exigences propres aux secteurs

Le ferroviaire, la marine, le photovoltaïque, l’éolien, le pétrole et le gaz, les centres de données, les établissements médicaux, les aéroports, les tours télécoms et les systèmes de contrôle industriel peuvent demander des niveaux de protection ou pratiques d’installation supplémentaires. Ces environnements présentent souvent une exposition plus élevée, un besoin de continuité critique ou des exigences de sécurité plus strictes.

Les équipes projet doivent examiner à la fois les normes produit et les normes de conception système. Un SPD qualifié ne garantit pas à lui seul un système de protection qualifié si la mise à la terre, les liaisons, le cheminement des câbles et la coordination sont médiocres.

Comment les niveaux de protection sont généralement exprimés

Le niveau de protection n’est pas un seul chiffre. Il est décrit par plusieurs valeurs et paramètres, dont la tension maximale de service continu, le niveau de protection en tension, le courant nominal de décharge, le courant maximal de décharge, le courant d’impulsion, le courant nominal de court-circuit, le comportement de réponse, le mode de protection et le type d’installation.

Une faible valeur de protection en tension peut sembler attrayante, mais elle doit convenir à la tension du système et au courant de surtension attendu. Un dispositif à forte capacité de décharge peut malgré tout mal protéger s’il est installé avec de longs conducteurs, une terre faible ou une mauvaise coordination avec les dispositifs aval.

Les niveaux de protection doivent donc être interprétés avec la position d’installation, la protection amont, le schéma de mise à la terre, la longueur des câbles, le risque d’exposition et la tenue des équipements protégés.

Coordination Type 1, Type 2 et Type 3

Type 1 à l’entrée de service

Les dispositifs Type 1 sont couramment utilisés à l’origine de l’installation ou à l’entrée de service, là où des surtensions de forte énergie peuvent pénétrer dans le bâtiment. Ils sont souvent choisis en présence d’une protection externe contre la foudre, de lignes aériennes, d’une forte exposition ou d’un besoin de supporter des courants d’impulsion plus importants.

L’objectif est de réduire la majeure partie de l’énergie entrante avant qu’elle ne se propage dans la distribution interne. L’emplacement et les liaisons équipotentielles sont critiques, car ce niveau traite le premier chemin majeur de surtension.

Type 2 dans les tableaux de distribution

Les dispositifs Type 2 sont généralement installés dans les tableaux de distribution, sous-tableaux, armoires de commande et points de distribution internes. Ils réduisent l’énergie résiduelle après la protection amont ou les surtensions produites à l’intérieur de l’installation.

Dans de nombreux bâtiments et sites industriels, la protection Type 2 constitue la couche centrale du contrôle des surtensions basse tension. Elle protège des groupes de circuits aval et réduit la contrainte sur les équipements terminaux.

Type 3 près des charges sensibles

Les dispositifs Type 3 sont utilisés à proximité des équipements sensibles ou des charges finales. Ils limitent la tension transitoire restante au point d’utilisation. Cela concerne les dispositifs de contrôle, ordinateurs, équipements de données, panneaux de sécurité, instrumentation ou terminaux de communication.

La protection Type 3 ne doit généralement pas être la seule couche dans les installations très exposées. Elle fonctionne mieux lorsqu’elle est coordonnée avec des dispositifs Type 1 ou Type 2 en amont.

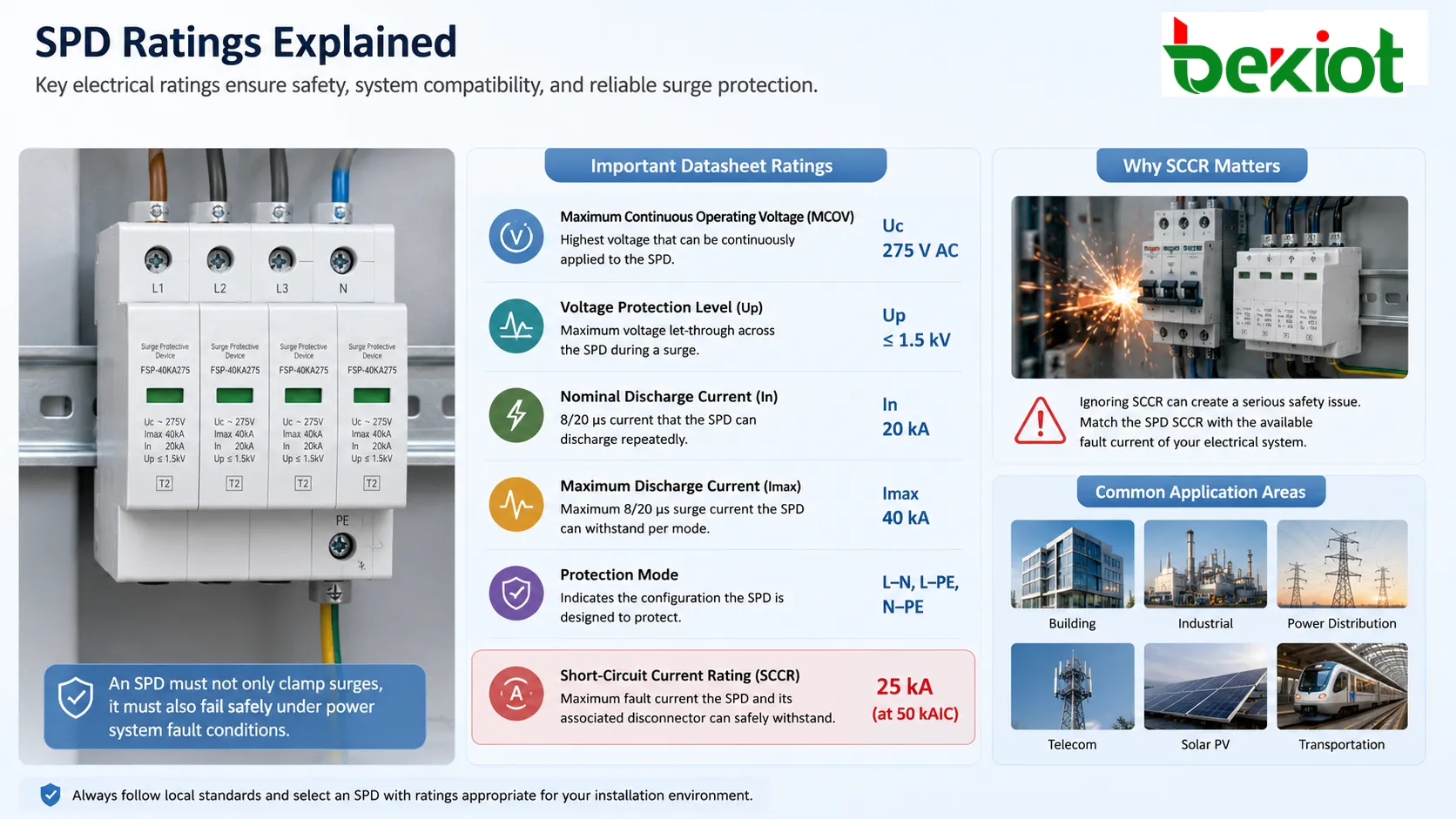

Valeurs clés à lire sur une fiche technique

Tension maximale de service continu

La tension maximale de service continu définit la plus haute tension normale que le dispositif peut supporter en permanence sans fonctionner de manière incorrecte. Elle doit être choisie selon la tension du réseau et les variations attendues.

Si cette valeur est trop basse, le dispositif peut vieillir rapidement, chauffer ou tomber en panne lors de fluctuations normales. Si elle est trop élevée, l’équipement protégé peut subir une tension résiduelle plus importante pendant une surtension.

Niveau de protection en tension

Le niveau de protection en tension indique la tension résiduelle apparaissant du côté protégé pendant un essai de surtension défini. Une tension résiduelle plus faible signifie généralement une meilleure limitation, mais elle doit être considérée avec le courant de décharge et la longueur des connexions.

Les fils de connexion longs peuvent ajouter de la tension lors d’événements rapides. Même un bon dispositif peut donner de mauvais résultats s’il est installé avec des conducteurs longs, bouclés ou mal cheminés.

Courant nominal et maximal de décharge

Le courant nominal de décharge représente le niveau de courant de surtension que le dispositif peut supporter de manière répétée dans des conditions d’essai définies. Le courant maximal de décharge représente une capacité plus élevée pour un événement unique spécifié.

Ces valeurs aident à comparer la robustesse, mais ne doivent pas être utilisées seules. L’exposition du site, la protection amont, la mise à la terre du système et les conditions de défaut prévues doivent aussi être prises en compte.

Courant d’impulsion

Le courant d’impulsion est particulièrement important pour les protections de forte énergie près de l’entrée de service ou des zones exposées à la foudre. Il est souvent associé à des dispositifs conçus pour supporter une énergie de surtension liée à la foudre plus élevée.

Les projets avec protection externe contre la foudre, alimentation aérienne, structures extérieures exposées ou lignes d’entrée critiques peuvent nécessiter une capacité de courant d’impulsion plus élevée.

Courant nominal de court-circuit

Le courant nominal de court-circuit indique le niveau de courant de défaut que le dispositif et son sectionneur associé peuvent supporter en sécurité au point d’installation. Il doit correspondre au courant de défaut disponible dans le système électrique.

Ignorer cette valeur peut créer un grave problème de sécurité. Un SPD doit non seulement écrêter les surtensions, mais aussi se mettre en défaut en sécurité lors de conditions de défaut du réseau électrique.

Modes de protection et chemins de câblage

Phase vers neutre

La protection phase-neutre contrôle les surtensions en mode différentiel entre conducteurs actifs. Elle est importante pour les équipements raccordés entre phase et neutre.

Ce mode aide à réduire les contraintes de tension sur les entrées d’alimentation, circuits de commande et charges électroniques.

Phase vers terre

La protection phase-terre détourne l’énergie de surtension des conducteurs actifs vers le chemin de terre de protection. Elle est souvent importante pour les événements liés à la foudre et en mode commun.

La qualité de la mise à la terre et des liaisons équipotentielles influence directement ce mode. Un chemin de terre faible peut limiter les performances et accroître le risque de contact ou d’équipement.

Neutre vers terre

Une protection neutre-terre peut être nécessaire selon le schéma de mise à la terre, la configuration de câblage et la conception du dispositif. Elle aide à gérer la montée de tension entre neutre et terre de protection lors de certains événements.

Ce mode doit être choisi selon le type de système électrique et les exigences du code local.

Protection des paires de signal

Les lignes de données et de contrôle ont besoin d’une protection entre paires de signal et de chaque conducteur de signal vers la terre. Ethernet, RS-485, téléphone, coaxial, boucles de capteurs et circuits d’alarme exigent des dispositifs adaptés.

Le dispositif doit correspondre à la tension de signal, au débit, au type de connecteur, à l’impédance de ligne, aux exigences PoE et à la stratégie de mise à la terre. Un SPD de puissance ne doit pas être appliqué aveuglément à une ligne de données.

Protection de l’énergie, des données et des télécommunications

La protection CA est généralement placée sur les tableaux principaux, sous-tableaux, armoires d’équipement et points de charge sensible. Elle protège contre les surtensions entrant par les conducteurs d’alimentation et contre les perturbations internes de commutation.

La protection CC est utilisée dans les systèmes photovoltaïques, batteries, centrales d’énergie télécoms, distribution CC, systèmes de transport et équipements distants. Les SPD CC doivent être conçus pour le comportement d’arc et les caractéristiques de tension en courant continu.

La protection des données et télécoms couvre Ethernet, PoE, téléphone, communication série, vidéo coaxiale, descentes d’antenne, capteurs et câblage de contrôle. Ces dispositifs doivent préserver l’intégrité du signal tout en limitant la surtension transitoire.

Un bon design protège tous les chemins connectés à la même frontière. Si l’alimentation est protégée mais pas Ethernet, l’énergie de surtension peut encore endommager l’équipement par le port réseau.

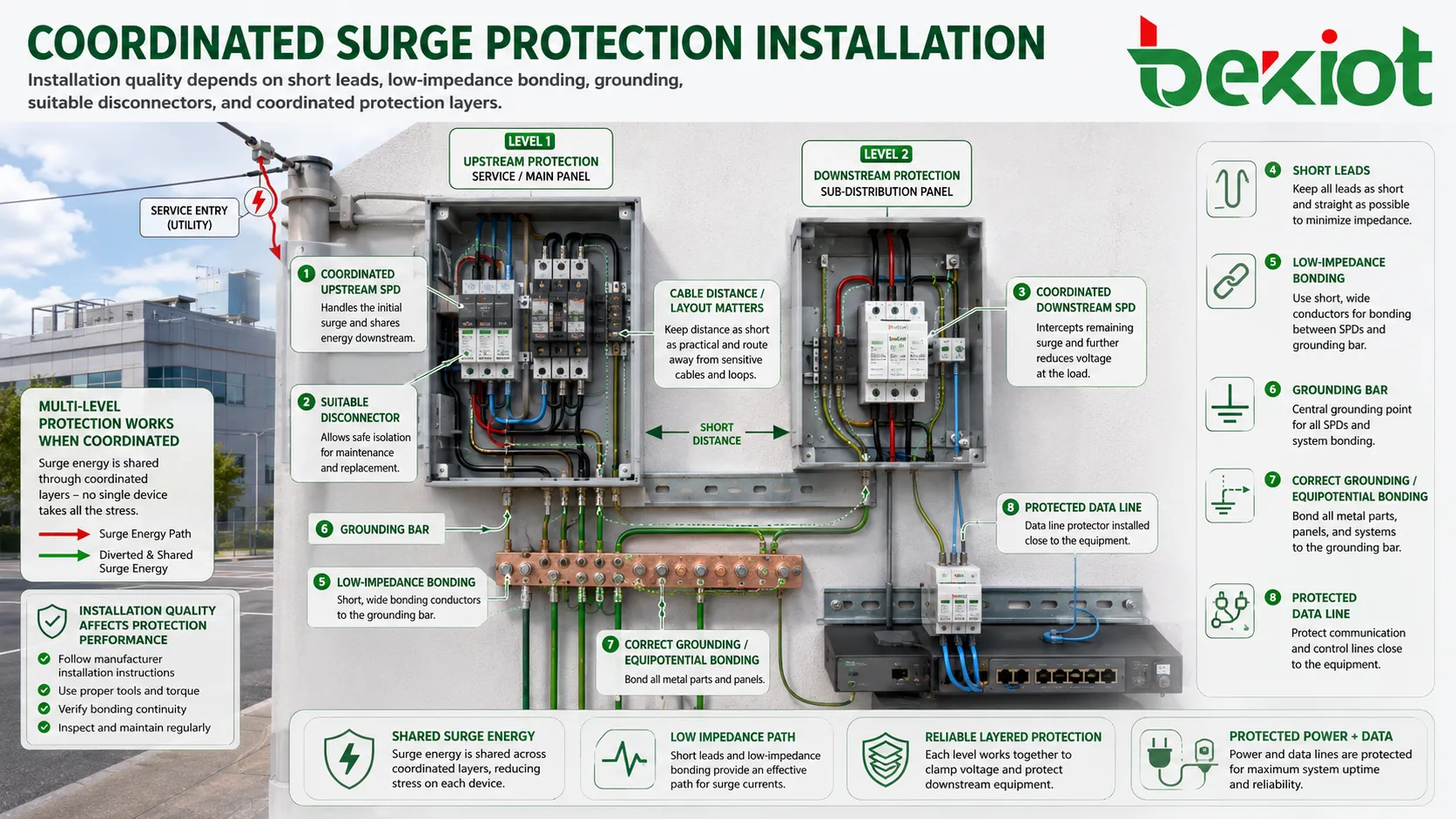

La qualité d’installation détermine la performance

Longueur courte des conducteurs

Les conducteurs de connexion doivent être aussi courts et droits que possible. Les courants de surtension rapides créent une tension dans l’inductance du fil, donc de longs conducteurs augmentent la tension vue par l’équipement protégé.

Une installation propre n’est pas toujours efficace. Le chemin protégé le plus court est souvent plus important que la symétrie visuelle des câbles.

Liaison équipotentielle à faible impédance

La liaison équipotentielle connecte les parties métalliques, la terre de protection, les dispositifs de surtension, les blindages et points de référence afin que l’énergie ait un chemin contrôlé. Une mauvaise liaison peut laisser de grandes différences de tension entre équipements.

Les conducteurs de liaison doivent être correctement dimensionnés, solidement connectés, résistants à la corrosion et cheminés pour réduire l’impédance.

Protection amont correcte

Beaucoup de SPD exigent une protection contre les surintensités en amont ou un sectionneur interne/externe. Cela protège contre les défauts de fin de vie, courts-circuits ou états de fonctionnement anormaux.

Le dispositif de déconnexion doit correspondre aux instructions du fabricant, au courant de défaut disponible et aux exigences du code électrique.

Coordination entre les couches

La protection multiniveau ne fonctionne que si les dispositifs sont coordonnés. Les dispositifs amont et aval doivent partager correctement l’énergie de surtension et éviter qu’un seul dispositif porte toute la contrainte.

La coordination dépend du type de dispositif, de la distance de câble, du niveau de protection en tension, du courant nominal et de l’architecture du système. Les recommandations du fabricant doivent être suivies lorsqu’elles existent.

Où elle est appliquée

Bâtiments commerciaux

Les tours de bureaux, hôtels, centres commerciaux, campus et bâtiments publics utilisent des dispositifs de protection pour la distribution électrique, les salles IT, ascenseurs, contrôle d’accès, CCTV, sonorisation, interfaces d’alarme incendie et automatisation du bâtiment.

Ces sites nécessitent souvent une protection coordonnée entre tableaux principaux, sous-tableaux, équipements en toiture, caméras extérieures, systèmes d’entrée et baies réseau.

Installations industrielles

Les usines, entrepôts, mines, raffineries, centrales et stations de traitement d’eau contiennent moteurs, variateurs, PLC, capteurs, réseaux de communication, armoires de contrôle et équipements de terrain extérieurs. Les surtensions peuvent provoquer arrêts, faux signaux ou dommages matériels.

La protection industrielle doit tenir compte à la fois du risque externe de foudre et des perturbations internes de commutation provenant d’équipements électriques lourds.

Réseaux télécoms et de données

Les locaux télécoms, stations de base, armoires extérieures, nœuds fibre, commutateurs réseau, routeurs, dispositifs PoE, antennes et passerelles de communication nécessitent une protection sur les chemins d’alimentation et de signal.

La mise à la terre et les liaisons sont particulièrement importantes parce que les systèmes télécoms peuvent relier des équipements entre bâtiments, tours, enveloppes extérieures et longs trajets de câble.

Sécurité et vidéosurveillance

Les caméras extérieures, contrôleurs d’accès, portails, panneaux d’alarme, interphones, barrières et dispositifs périmétriques sont souvent exposés aux surtensions induites par la foudre par les câbles d’alimentation et de signal.

La protection doit être installée aux points d’entrée du bâtiment et près des équipements de terrain exposés lorsque c’est nécessaire.

Systèmes d’énergie renouvelable

Les systèmes solaires photovoltaïques, batteries de stockage, éoliennes et onduleurs exigent une protection sur les chaînes CC, la sortie CA, les lignes de communication, les équipements de surveillance et les réseaux de terre.

La protection CC exige un choix adapté, car le comportement des défauts en courant continu diffère de celui des systèmes CA.

Maintenance et surveillance de fin de vie

Les dispositifs de protection contre les surtensions sont par nature sacrificiels. Ils absorbent ou détournent l’énergie transitoire et peuvent se dégrader avec le temps. Un dispositif ayant subi des surtensions répétées peut ne plus offrir le même niveau de protection.

Beaucoup de produits comportent des fenêtres d’état, contacts d’alarme, sorties de surveillance distante, cartouches remplaçables ou indicateurs de fin de vie. Ils doivent être contrôlés pendant la maintenance de routine.

Après un événement de foudre, un défaut électrique majeur, une panne inexpliquée d’équipement ou des déclenchements répétés de disjoncteur, le système de protection doit être inspecté. Remplacer les dispositifs endommagés fait partie du maintien de l’efficacité de la couche de protection.

Liste de sélection

Identifiez d’abord le circuit protégé. Les circuits CA, CC, Ethernet, PoE, RS-485, téléphone, coaxial, capteur et contrôle exigent des dispositifs différents.

Faites correspondre la tension nominale et le type de système. Le dispositif doit convenir à la tension normale de service, au schéma de terre, à la fréquence, au chemin de courant et aux conditions de défaut.

Choisissez le niveau d’installation. L’entrée de service, le tableau de distribution, l’armoire d’équipement et la protection au point d’utilisation ont des rôles différents.

Vérifiez les valeurs importantes. Contrôlez la tension maximale de service continu, le niveau de protection en tension, le courant de décharge, le courant d’impulsion, le courant nominal de court-circuit, les modes de protection et les marques de certification.

Planifiez l’installation physique. Longueur des conducteurs, position de la barre de terre, chemin de liaison, cheminement des câbles, indice de l’enveloppe et choix du sectionneur amont sont aussi importants que le dispositif lui-même.

Une protection efficace contre les surtensions n’est pas un composant unique. C’est un système coordonné de sélection conforme aux normes, placement en couches, connexions courtes, mise à la terre, liaisons équipotentielles et inspection régulière.

Questions fréquentes

Un seul dispositif peut-il protéger tout un bâtiment ?

Un dispositif au tableau principal peut réduire l’énergie entrante, mais les équipements sensibles ont souvent encore besoin d’une protection aval. Les bâtiments grands ou complexes exigent généralement une protection par couches.

Un courant nominal de surtension plus élevé signifie-t-il toujours une meilleure protection ?

Pas toujours. Le courant nominal indique la capacité de gestion d’énergie, mais la tension résiduelle, la qualité d’installation, la coordination et le type de circuit déterminent aussi les performances.

Pourquoi des appareils protégés tombent-ils parfois encore en panne ?

Les causes possibles incluent des chemins de signal non protégés, une mauvaise terre, des fils trop longs, une valeur insuffisante, un type de dispositif incorrect, des modules expirés ou une énergie de surtension dépassant le niveau de conception.

Les lignes Ethernet et PoE doivent-elles avoir une protection séparée ?

Oui, lorsqu’il existe un risque d’exposition. Ethernet et PoE exigent une protection conçue pour le débit de données, le niveau d’alimentation PoE, le type de connecteur et l’intégrité du signal.

Que faut-il vérifier lors d’une inspection de routine ?

Vérifiez les indicateurs d’état, contacts d’alarme, état des cartouches, connexions de terre, conducteurs de liaison, longueur des fils, décoloration, bornes desserrées, infiltration d’eau et tout événement récent de surtension.
