Un équipement 5G ne reste pas indéfiniment en signalisation active permanente avec le cœur de réseau. La plupart du temps, l’UE alterne entre les états connecté et inactif selon la demande de trafic, les conditions radio, les besoins d’économie de batterie et la gestion des ressources côté réseau. L’enjeu est simple mais essentiel : le réseau doit disposer de suffisamment d’informations sur l’UE pour pouvoir le joindre, sans gaspiller de ressources radio, d’efforts de paging ni de mémoire AMF pour un terminal qui n’est peut-être plus joignable.

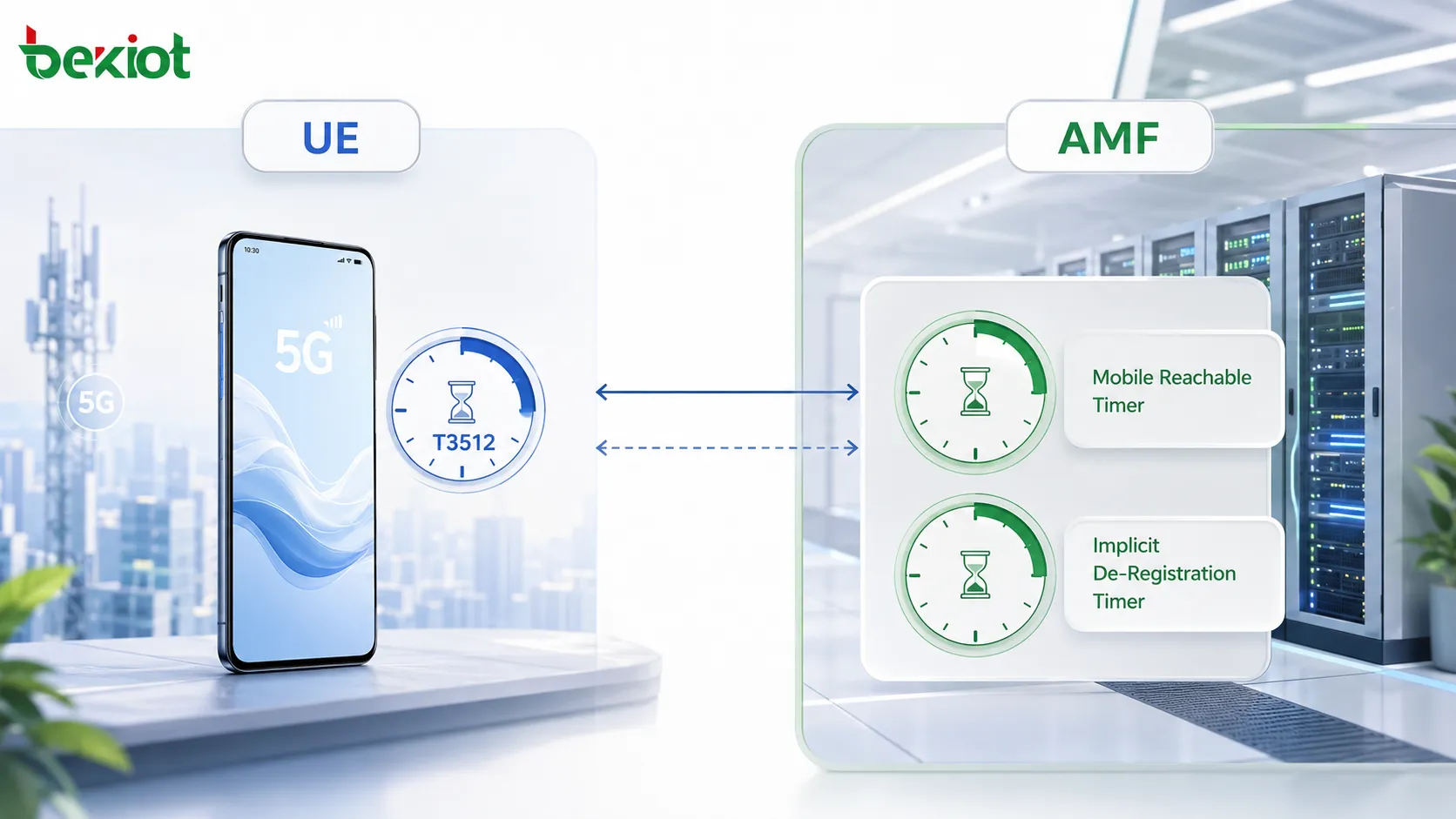

C’est précisément là que les temporisateurs de gestion de mobilité prennent tout leur sens. Dans le 5GC, plusieurs temporisateurs contrôlent l’état d’enregistrement, la joignabilité de l’UE et la conservation du contexte. Trois d’entre eux sont particulièrement importants autour de l’interface N1 : le temporisateur de mise à jour périodique d’enregistrement (T3512), le temporisateur de joignabilité mobile et le temporisateur de désenregistrement implicite.

Ces temporisateurs n’assurent pas la même fonction. T3512 agit principalement côté UE et déclenche le comportement de mise à jour périodique d’enregistrement. Le temporisateur de joignabilité mobile et le temporisateur de désenregistrement implicite sont gérés côté AMF et déterminent pendant combien de temps le réseau continue à effectuer le paging de l’UE ou à conserver son contexte. Ensemble, ils forment un processus progressif : vérifier d’abord que l’UE est toujours présent, réduire ensuite le paging lorsque sa joignabilité devient incertaine, puis supprimer le contexte lorsque l’UE semble définitivement perdu.

Pourquoi ces temporisateurs sont importants

La gestion de mobilité dans le 5GC ne concerne pas uniquement le handover ou le changement de cellule. Elle couvre également la manière dont le réseau gère un UE après son enregistrement. Une fois le terminal enregistré, l’AMF conserve un contexte permettant d’identifier l’UE, de contrôler son état de mobilité et de prendre en charge la signalisation ultérieure. Ces informations sont utiles, mais leur conservation consomme aussi des ressources.

Si le réseau supprime trop tôt le contexte de l’UE, l’expérience utilisateur peut se dégrader. Un UE revenant d’une zone où il était temporairement injoignable devrait recommencer une procédure complète d’enregistrement. À l’inverse, si le réseau conserve trop longtemps le contexte et le paging, l’AMF et le réseau d’accès radio risquent de gaspiller des ressources à tenter de joindre un terminal disparu, éteint de manière imprévue ou passé dans une zone de mauvaise couverture.

Les trois temporisateurs résolvent ce problème en introduisant plusieurs niveaux de tolérance. T3512 impose à l’UE de se signaler régulièrement. Le temporisateur de joignabilité mobile accorde à l’AMF un délai de grâce après le passage de l’UE en mode inactif. Le temporisateur de désenregistrement implicite fixe l’échéance finale avant la suppression du contexte UE. Cette approche en plusieurs couches protège à la fois l’efficacité du réseau et la continuité de service.

T3512 maintient l’UE visible

T3512 est le temporisateur de mise à jour périodique d’enregistrement côté UE. Sa valeur par défaut couramment indiquée est de 54 minutes. Il est utilisé lorsque l’UE se trouve dans l’état 5GMM-REGISTERED. Son objectif est d’éviter que le réseau perde trop longtemps la trace de l’UE lorsqu’aucune autre activité de signalisation n’est produite.

Le comportement de T3512 dépend de l’état de gestion de connexion. Si l’UE est en CM-IDLE à l’expiration de T3512, il doit lancer une procédure de mise à jour périodique d’enregistrement. Cette procédure indique au réseau que l’UE est toujours présent et permet à l’AMF d’actualiser sa connaissance de l’état du terminal.

Si l’UE est déjà en CM-CONNECTED lorsque T3512 expire, le comportement diffère. L’UE n’a pas à lancer une nouvelle procédure de mise à jour périodique uniquement parce que le temporisateur a expiré. Il redémarre simplement T3512. La logique est cohérente : lorsque l’UE est déjà connecté, le réseau peut communiquer avec lui par l’intermédiaire d’une connexion de signalisation active.

T3512 est attribué par l’AMF. L’UE le reçoit dans le message Registration Accept lors de l’enregistrement initial ou d’une mise à jour d’enregistrement de mobilité. T3512 est donc visible dans les échanges de signalisation, contrairement aux temporisateurs locaux de l’AMF, configurés en interne et non transmis de la même manière sur l’interface radio.

Les temporisateurs AMF limitent le gaspillage

Le temporisateur de joignabilité mobile est contrôlé par l’AMF. Une valeur courante est T3512 plus 4 minutes, bien que la valeur réelle dépende de la configuration de l’AMF. Il démarre lorsque l’UE passe en CM-IDLE. Il s’arrête normalement lorsqu’une connexion de signalisation N1 NAS est de nouveau établie, ce qui signifie que l’UE est revenu à un comportement connecté.

Ce temporisateur correspond à la période pendant laquelle le réseau considère encore que l’UE peut être joignable. Tant qu’il fonctionne, l’AMF peut continuer à effectuer le paging de l’UE si une signalisation descendante ou une activité de service le nécessite. À son expiration, l’AMF ne supprime pas immédiatement le contexte UE ; il cesse d’abord le paging. Cette mesure réduit la charge de l’interface radio, car des tentatives répétées seraient inutiles si l’UE est probablement injoignable.

Le point essentiel est que le contexte reste conservé. En maintenant le contexte UE après l’arrêt du paging, l’AMF permet au terminal de revenir plus rapidement s’il redevient joignable. L’UE n’a pas nécessairement à recommencer un enregistrement complet depuis le début simplement parce que le paging a été suspendu.

Le temporisateur de désenregistrement implicite est lui aussi contrôlé par l’AMF. Contrairement à T3512, il ne possède pas de valeur par défaut fixe ; dans les comparaisons pratiques avec le comportement des anciens cœurs mobiles, une valeur de référence d’environ 60 minutes est souvent citée. Il démarre après l’expiration du temporisateur de joignabilité mobile en mode inactif et s’arrête si une connexion de signalisation N1 NAS est rétablie.

À l’expiration du temporisateur de désenregistrement implicite, l’AMF considère qu’il n’est plus utile de conserver l’UE. Il déclenche le désenregistrement implicite et supprime le contexte UE. Cette opération libère de la mémoire AMF, des ressources liées aux licences et d’autres capacités de stockage de contexte. Si l’UE retrouve ensuite la couverture, il doit s’enregistrer à nouveau, car le réseau ne dispose plus de son ancien contexte.

Comment les temporisateurs coopèrent

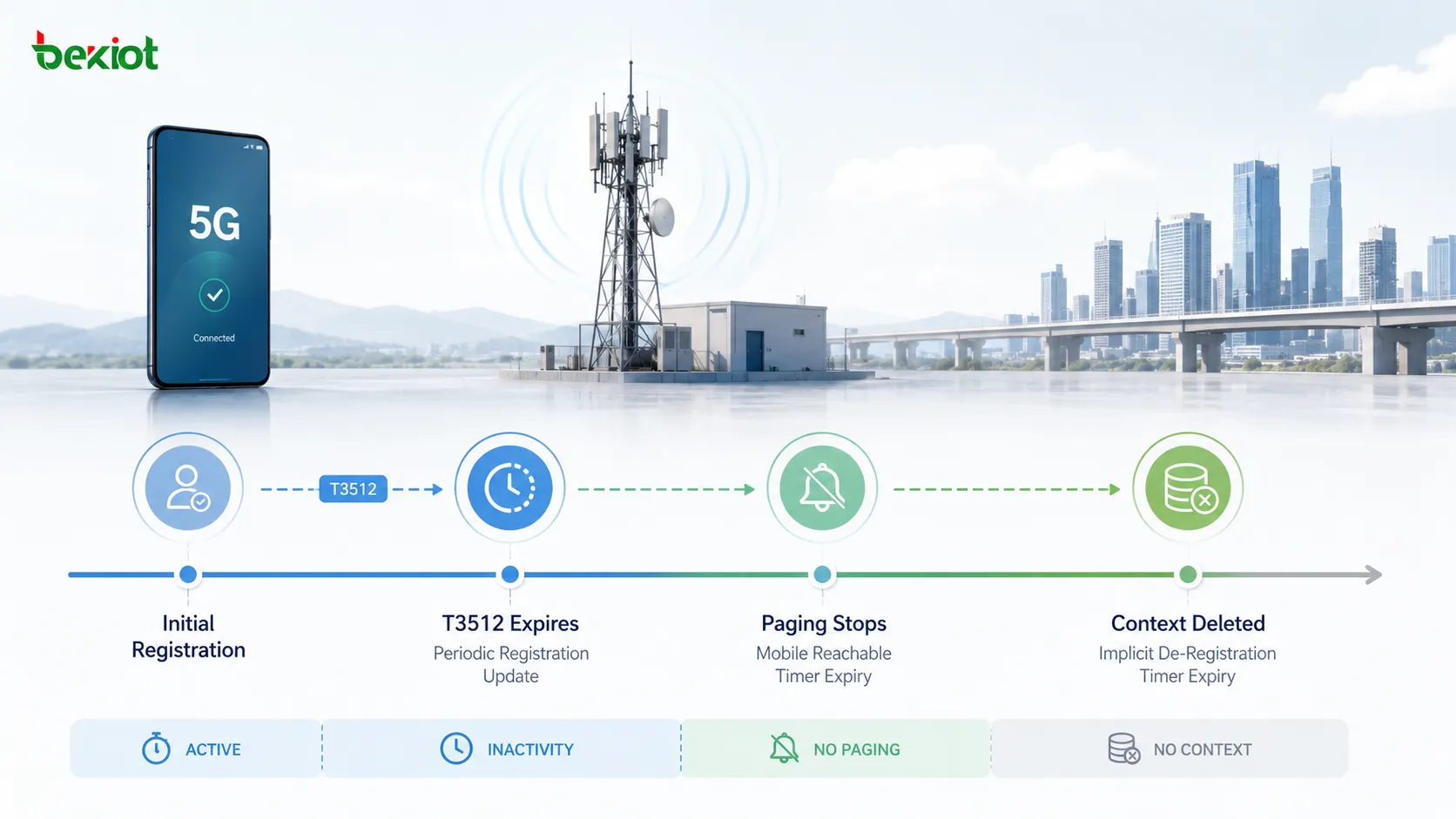

Une chronologie réaliste permet de mieux comprendre leur relation. Supposons qu’un UE s’allume à 7 h 00 et effectue son enregistrement initial. L’AMF accepte l’enregistrement et fournit T3512, par exemple 54 minutes. L’UE adopte alors un comportement enregistré et connecté. Si le gNB détecte ensuite une période d’inactivité, la connexion N2 peut être libérée et l’UE passe à l’état enregistré et inactif. Du point de vue de l’UE, T3512 continue de s’écouler.

Lorsque T3512 expire alors que l’UE est inactif, celui-ci doit lancer une mise à jour périodique d’enregistrement. Si elle réussit, l’UE repasse en mode connecté pendant la procédure et le cycle du temporisateur peut redémarrer. Après une nouvelle période d’inactivité, il peut revenir en mode inactif.

Considérons maintenant un problème de couverture. L’UE descend profondément sous terre ou entre dans un autre environnement à faible signal. T3512 peut expirer à nouveau, mais l’UE ne parvient pas à effectuer la mise à jour périodique puisqu’il ne peut joindre le réseau. Côté AMF, le temporisateur de joignabilité mobile finit par expirer. À ce moment-là, l’AMF cesse le paging de l’UE tout en conservant son contexte.

Si l’UE ne revient toujours pas avant l’expiration du temporisateur de désenregistrement implicite, l’AMF supprime son contexte au moyen du désenregistrement implicite. Cette progression par étapes est importante. Le réseau n’abandonne pas immédiatement l’UE après une seule mise à jour manquée : il réduit d’abord le paging, attend plus longtemps, puis efface le contexte uniquement lorsque le terminal semble totalement injoignable.

Pour les ingénieurs, il est essentiel de distinguer les temporisateurs visibles dans la signalisation de ceux qui ne le sont pas. T3512 est attribué à l’UE par la signalisation d’enregistrement. Le temporisateur de joignabilité mobile et le temporisateur de désenregistrement implicite sont des paramètres locaux de l’AMF ; leurs valeurs ne sont donc pas directement capturées comme des données transmises dans le flux de signalisation. Leurs effets sont observables dans le comportement du réseau, mais leur configuration appartient à l’AMF.

FAQ

Pourquoi l’UE ne reste-t-il pas toujours connecté après l’enregistrement ?

Une connexion permanente gaspillerait des ressources radio et de cœur de réseau. Le mode inactif permet à l’UE et au réseau de réduire la signalisation tout en conservant l’état enregistré.

La valeur du temporisateur de joignabilité mobile apparaît-elle dans une capture de paquets ?

Non. Il s’agit d’une configuration locale de l’AMF ; elle n’est donc pas transportée comme une valeur de temporisateur normalement transmise par le réseau dans la procédure de signalisation N1.

Que se passe-t-il si l’UE revient avant l’expiration du désenregistrement implicite ?

Si l’UE rétablit la signalisation N1 NAS avant l’expiration du dernier temporisateur, l’AMF peut arrêter celui-ci et continuer à utiliser le contexte UE conservé.

Pourquoi l’AMF arrête-t-il le paging avant de supprimer le contexte ?

L’arrêt du paging économise des ressources radio lorsque l’UE semble injoignable, tandis que la conservation du contexte permet une récupération plus rapide si le terminal revient peu après.

Le désenregistrement implicite bloque-t-il définitivement l’UE ?

Non. Il signifie seulement que l’ancien contexte UE a été supprimé. Lorsque l’UE redevient joignable, il peut s’enregistrer de nouveau et reconstruire son contexte réseau.

Les trois temporisateurs de gestion de mobilité forment une chaîne de contrôle pratique pour l’enregistrement 5GC. T3512 impose à l’UE des mises à jour d’état périodiques. Le temporisateur de joignabilité mobile aide l’AMF à déterminer quand le paging n’est plus efficace. Le temporisateur de désenregistrement implicite fixe le point final auquel le réseau libère le contexte UE. Ensemble, ils maintiennent l’équilibre entre joignabilité, efficacité de la signalisation et protection des ressources.
