Dans les tunnels, les galeries techniques souterraines, les galeries minières et les autres espaces confinés, la communication d’urgence rencontre souvent une couverture limitée, des liens de transmission instables, des systèmes isolés et des délais de réaction du commandement. Une solution fiable doit faire plus que fournir une couverture vocale à l’intérieur du tunnel. Elle doit relier le personnel de terrain, les véhicules de commandement avancé et le centre de commandement distant dans un même flux de communication coordonné.

Cette solution utilise un réseau radio auto-organisé à bande étroite, l’accès par véhicule de commandement, un retour par plusieurs liens et une console de dispatching pour construire une architecture de coordination à trois niveaux. Elle aide à dépasser les îlots de communication dans les environnements confinés et permet le dispatching vocal en temps réel depuis le chantier jusqu’au centre de contrôle.

Défis de communication dans les environnements de tunnel confinés

La communication en tunnel est difficile parce que l’environnement d’exploitation est physiquement fermé, long et étroit, et souvent affecté par les structures en béton, les couches rocheuses, les équipements métalliques, les courbes, les pentes et les interférences électromagnétiques. Les signaux cellulaires publics peuvent être faibles ou indisponibles, et la couverture radio traditionnelle peut ne pas atteindre chaque zone de travail sans une conception de relais adaptée.

Dans de nombreux projets, un réseau auto-organisé à bande étroite est déployé à l’intérieur du tunnel. Ce type de système ne dépend pas des réseaux publics ni de stations de base fixes. Les nœuds de communication relaient automatiquement les signaux entre eux, aidant les travailleurs à maintenir une communication vocale de base dans le tunnel.

Toutefois, la couverture interne seule ne suffit pas. Si le système de communication du tunnel reste isolé du système de commandement externe, l’équipe sur site peut parler dans le tunnel, mais les informations de terrain peuvent ne pas parvenir à temps au centre de commandement. Cela crée une rupture de dispatching entre l’exécution en première ligne et la décision arrière.

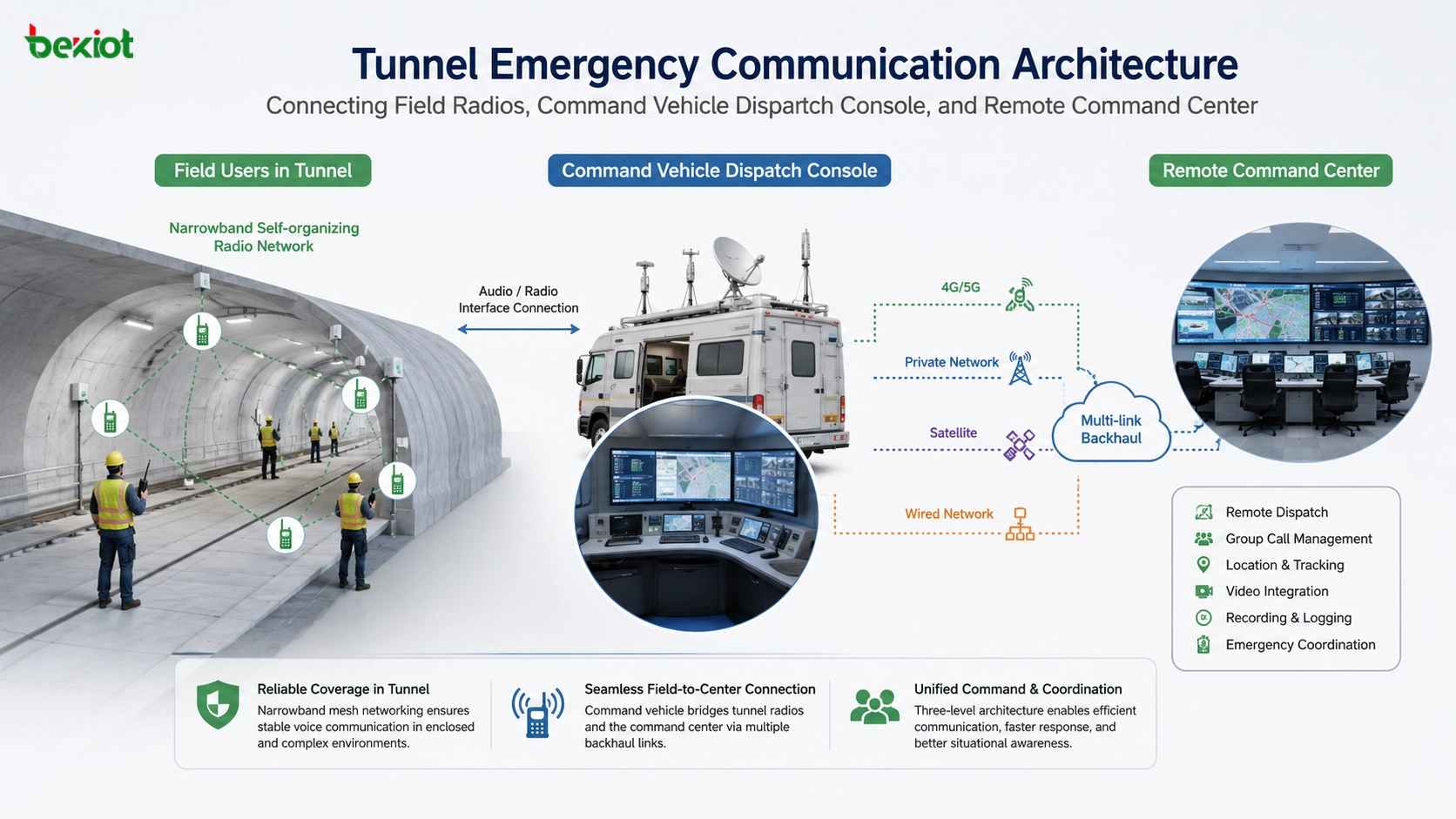

Construire un modèle de coordination à trois niveaux

Une solution pratique de communication d’urgence en tunnel doit relier trois couches opérationnelles : la couche terrain à l’intérieur du tunnel, la couche de commandement avancé près de l’entrée et le centre de commandement arrière. Chaque couche joue un rôle différent, mais toutes doivent partager la communication vocale et les informations opérationnelles en temps réel.

Couche terrain à l’intérieur du tunnel

La couche terrain utilise des équipements de réseau auto-organisé à bande étroite et des terminaux radio bidirectionnels. Ouvriers, équipes de maintenance, sauveteurs, inspecteurs et superviseurs de sécurité peuvent communiquer par appels vocaux dans le tunnel. Le relais automatique entre les nœuds améliore la continuité de couverture et prend en charge la communication dans les zones où les signaux réseau ordinaires sont difficiles à maintenir.

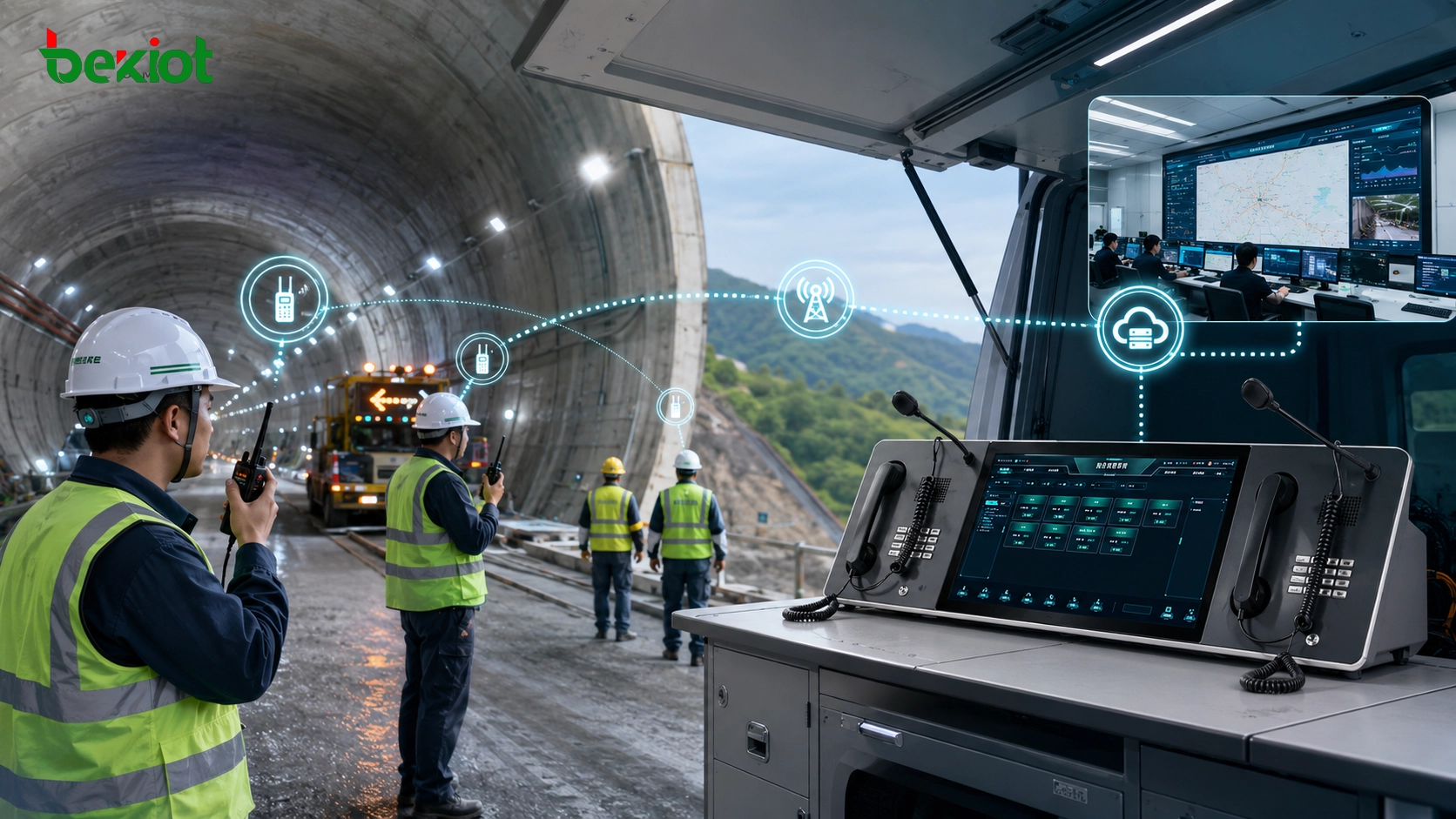

Couche de commandement avancé dans le véhicule de commandement

Un véhicule de commandement est déployé à l’extérieur du tunnel comme point de coordination sur site. À l’intérieur du véhicule, une console de dispatching se connecte au système radio du tunnel par accès audio, couplage d’interface radio ou autres méthodes d’intégration. L’équipe de commandement avancé peut ainsi surveiller, appeler, lancer des appels de groupe et coordonner les utilisateurs terrain depuis un poste centralisé.

Couche du centre de commandement arrière

Le centre de commandement arrière se connecte au véhicule de commandement par réseau public, réseau privé, 4G/5G, satellite ou autres liens de retour disponibles. Une fois connecté, le centre de contrôle peut participer au dispatching à distance, recevoir les mises à jour terrain, soutenir la décision et coordonner des ressources supplémentaires si nécessaire.

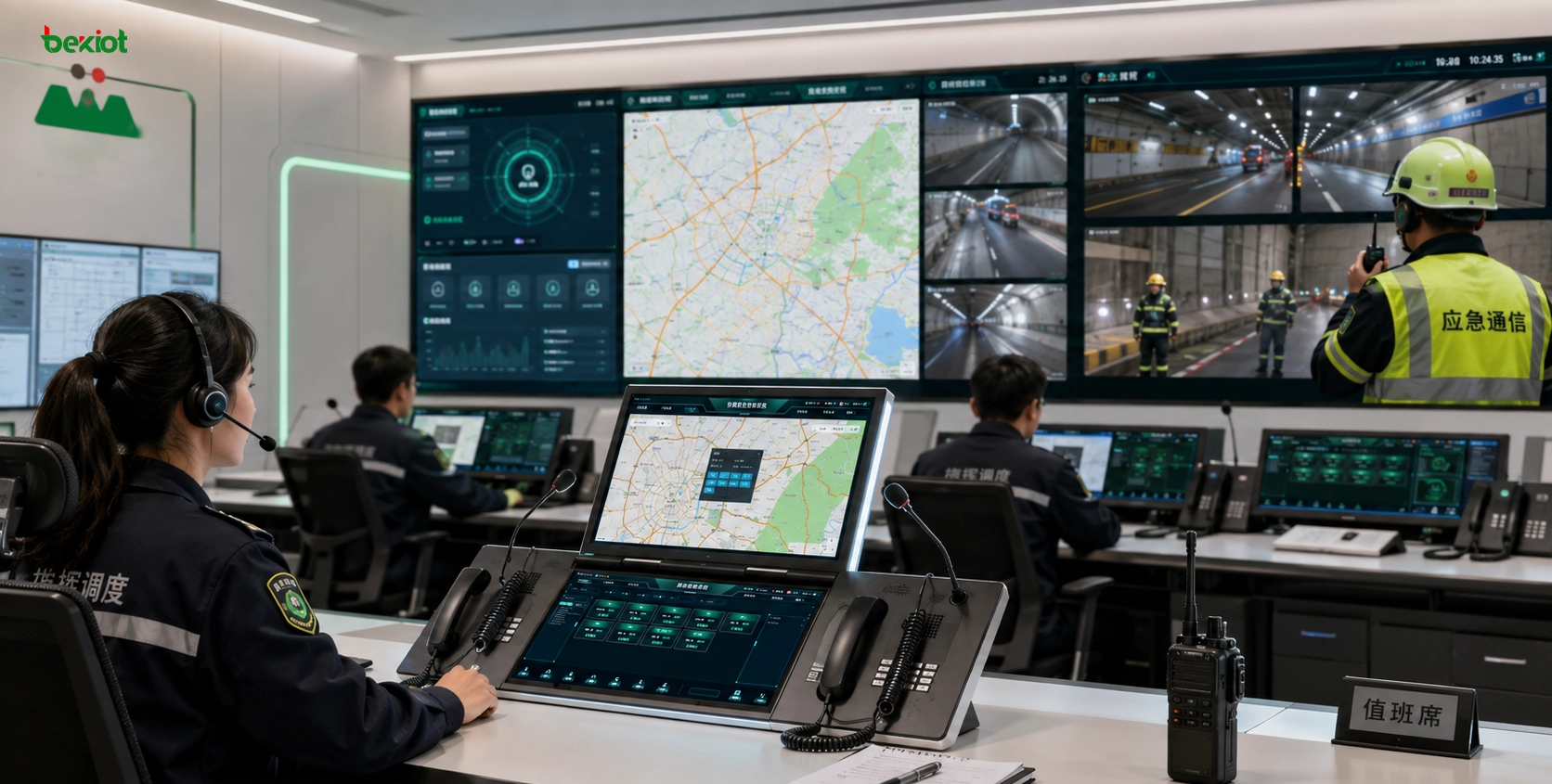

Comment la console de dispatching étend la communication radio du tunnel

La console de dispatching de commandement est le pont essentiel entre les utilisateurs radio du tunnel et le centre de commandement. Elle reçoit la voix du système radio auto-organisé à bande étroite, gère les appels et les groupes, puis transmet la communication vers le réseau de commandement externe. Ainsi, les travailleurs du tunnel ne sont plus limités à un groupe radio local isolé.

La console peut prendre en charge de multiples ressources de communication, notamment la radio à bande étroite, le push-to-talk sur réseau public, la radio privée, la voix IP, la communication du centre de commandement et l’accès audio côté dispatching. Elle aide différentes équipes à communiquer dans un flux coordonné plutôt qu’à utiliser des systèmes séparés.

Pour l’intervention d’urgence, la valeur est claire : les équipes terrain peuvent signaler rapidement les incidents, l’équipe de commandement avancé peut organiser l’action immédiate, et le centre de commandement arrière peut fournir une coordination à distance. Cela crée un processus en boucle fermée, de la découverte de l’incident à la décision de commandement puis à l’exécution sur le terrain.

Capacités clés nécessaires pour relier le terrain au centre

Accès multi-systèmes

Les sites d’urgence peuvent utiliser différents terminaux de communication, dont des radios maillées à bande étroite, radios portatives, radios embarquées, interphones de réseau public, téléphones IP ou terminaux de centre de commandement. Une console flexible doit prendre en charge l’accès multi-systèmes afin que différentes ressources soient coordonnées depuis un seul poste.

Raccordement rapide des terminaux

Dans les scénarios d’urgence, la vitesse de déploiement est critique. Le raccordement de terminaux permet aux radios ou dispositifs d’accès de se connecter directement sans reconstruire le système d’origine. Il convient aux opérations de secours temporaires, accidents de chantier, maintenance de tunnel, réponse aux catastrophes et déploiement rapide de véhicules de commandement.

Plusieurs options de retour réseau

La communication d’urgence en tunnel ne doit pas dépendre d’un seul lien. Une solution pratique peut utiliser la 4G/5G, un réseau privé, le haut débit filaire, les micro-ondes, le satellite ou d’autres liens disponibles selon l’environnement. Ces options améliorent la résilience lorsque l’un des liens devient instable.

Opération de dispatching visuelle

Une console de dispatching doit offrir une interface claire pour les appels, appels de groupe, changements de canal, écoute et coordination d’urgence. Cela réduit la charge des opérateurs et aide l’équipe de commandement avancé à réagir rapidement dans le véhicule de commandement.

Déploiement mobile

La solution doit permettre un déplacement rapide avec un véhicule de commandement. C’est important pour le secours en tunnel, les accidents de tunnels routiers, les travaux souterrains, la maintenance temporaire, les exercices d’urgence et les autres situations où l’infrastructure de communication doit être établie rapidement près de l’incident.

Où appliquer les consoles DSC de Becke Telcom

Dans les projets nécessitant un poste de commandement avancé plus professionnel, les consoles de dispatching Becke Telcom Série DSC peuvent faire partie de la configuration du véhicule de commandement ou d’une salle de contrôle fixe. Par exemple, la console DSC-BD215S à double combiné convient aux opérateurs ayant besoin de postes d’appel séparés ou d’un traitement à deux canaux, tandis que la console DSC-238 à double écran convient au dispatching visuel, à la surveillance multi-systèmes et à une exploitation de type salle de contrôle.

Ces consoles peuvent être envisagées lorsque la communication radio du tunnel doit être étendue à une plateforme de commandement plus large, à un système de dispatching IP, à un flux d’intervention d’urgence ou à un environnement de coordination multi-équipes. Le choix du produit doit dépendre du nombre d’opérateurs, des ressources de communication, des besoins d’affichage et du flux de dispatching du projet.

Une bonne conception de communication en tunnel ne doit pas seulement résoudre la couverture interne, mais aussi garantir que la voix terrain, le commandement avancé et la décision arrière soient reliés dans une chaîne fiable.

Valeur opérationnelle pour les sites d’urgence et industriels

Rompre l’isolement de communication

En reliant le système radio à bande étroite du tunnel au système de commandement externe, la solution résout le problème courant de l’isolement. Les utilisateurs terrain peuvent continuer à utiliser des radios adaptées à l’environnement du tunnel, tandis que le véhicule de commandement et le centre de contrôle accèdent au même flux de communication.

Améliorer l’efficacité du commandement

La structure à trois niveaux forme un flux clair : exécution terrain, commandement avancé et soutien décisionnel arrière. Cela réduit les retards dus au relais manuel des messages et permet au personnel de commandement de coordonner personnes, équipements, équipes de secours et ressources de maintenance plus efficacement.

Soutenir le déploiement rapide d’urgence

Comme le véhicule de commandement et la console de dispatching peuvent être déployés près de l’entrée du tunnel, le système peut être mis en place rapidement pour des incidents temporaires. Il convient aux secours, exercices d’urgence, protection de chantier, traitement d’accident et soutien opérationnel de courte durée.

Protéger l’investissement de communication existant

La solution ne nécessite pas le remplacement complet des radios à bande étroite ou des terminaux terrain existants. Elle crée plutôt une couche d’interconnexion entre le système du tunnel et le système de commandement. Cela réduit le coût de mise à niveau et préserve les habitudes d’utilisation du personnel terrain.

Scénarios d’application typiques

La communication d’urgence en tunnel s’applique largement aux tunnels routiers, tunnels ferroviaires, sections de métro en construction, galeries techniques souterraines, mines, tunnels hydroélectriques, galeries municipales, parkings souterrains et grands espaces industriels souterrains. Ces sites exigent souvent une communication vocale stable, une réaction de commandement rapide et une coordination entre équipes internes et salles de contrôle externes.

En secours d’urgence, le système aide les équipes de sauvetage à communiquer dans les zones confinées et à transmettre les conditions au véhicule de commandement avancé. Dans la construction et la maintenance de tunnels, il soutient la planification quotidienne, la supervision de sécurité, la coordination des équipements et la réponse aux accidents. Dans la gestion des galeries souterraines, il aide les opérateurs à coordonner inspection, maintenance, sécurité et traitement des urgences.

Planification du déploiement et notes d’ingénierie

Avant le déploiement, les ingénieurs doivent évaluer la longueur du tunnel, sa structure, les points de virage, les sections en pente, les matériaux, les zones radio aveugles, la disponibilité électrique, l’emplacement du véhicule de commandement et les conditions du réseau de retour. Ces facteurs influencent directement le placement des nœuds, les performances de relais, la qualité vocale et la stabilité de communication.

L’équipe projet doit aussi définir la matrice de communication. Tous les utilisateurs n’ont pas besoin d’accéder à tous les groupes. Le design doit préciser quelles équipes du tunnel peuvent se parler, quels groupes sont surveillés par le véhicule de commandement avancé, quels appels doivent être escaladés vers le centre de commandement arrière et comment la priorité d’urgence doit être traitée.

Les tests sont essentiels avant l’utilisation officielle. La clarté vocale, le délai de relais, le comportement des appels de groupe, l’utilisation de la console, la stabilité 4G/5G ou réseau privé, le secours satellite, la redondance électrique et les procédures opérateur doivent être vérifiés dans des conditions réalistes.

Possibilités d’extension à long terme

Une fois la chaîne de communication vocale établie, la même architecture peut être étendue à la vidéosurveillance, au positionnement GIS, au couplage d’alarmes d’urgence, à l’enregistrement, aux journaux d’événements, à la sonorisation publique et à l’intégration de plateformes de commandement. Le système peut ainsi évoluer d’un simple pont vocal vers une plateforme plus large de commandement d’urgence et de connaissance de situation.

Pour les organisations gérant plusieurs tunnels ou sites souterrains, l’architecture peut également être standardisée. Un centre de dispatching unifié peut connecter plusieurs systèmes terrain, véhicules de commandement et équipes locales de réponse, afin de construire un modèle répétable de communication d’urgence entre différents projets.

Conclusion

Une solution de communication d’urgence en tunnel doit relier plus que les personnes à l’intérieur du tunnel. Elle doit lier l’équipe terrain, le véhicule de commandement avancé et le centre de commandement arrière dans une chaîne de communication stable. En combinant couverture radio auto-organisée à bande étroite, accès par véhicule de commandement, transmission multilien et console de dispatching, la solution peut résoudre l’isolement de communication et améliorer la coordination d’urgence.

Pour le secours en tunnel, les travaux souterrains, la gestion de galeries techniques et la réponse d’urgence industrielle, cette architecture apporte une forte valeur pratique. Elle prend en charge le déploiement rapide, l’accès multi-systèmes, le dispatching fiable et l’évolution future vers la vidéo, les alarmes, l’enregistrement et les plateformes de commandement unifiées.

FAQ

Pourquoi la communication en tunnel est-elle difficile ?

Elle est difficile parce que les structures fermées, les longues distances, les courbes, le béton, les couches rocheuses et les conditions souterraines peuvent bloquer ou affaiblir les signaux sans fil. Un réseau auto-organisé à bande étroite basé sur relais peut améliorer la couverture vocale interne.

Quel est le rôle du véhicule de commandement ?

Le véhicule de commandement sert de point de commandement avancé près de l’entrée du tunnel. Il relie le système radio du tunnel au centre de commandement externe et permet au personnel sur site de coordonner les équipes terrain plus efficacement.

Le système peut-il fonctionner sans changer les radios existantes ?

Dans de nombreux projets, oui. Le raccordement de terminaux et les méthodes d’accès audio peuvent connecter des radios existantes ou des systèmes de communication à bande étroite à une console de dispatching sans remplacer l’ensemble du système terrain.

Quels liens peuvent être utilisés entre le véhicule de commandement et le centre de contrôle ?

Selon l’environnement du projet, le système peut utiliser la 4G/5G, un réseau privé, le haut débit filaire, les micro-ondes, le satellite ou d’autres liens de transmission disponibles pour relier le véhicule de commandement au centre de commandement distant.
