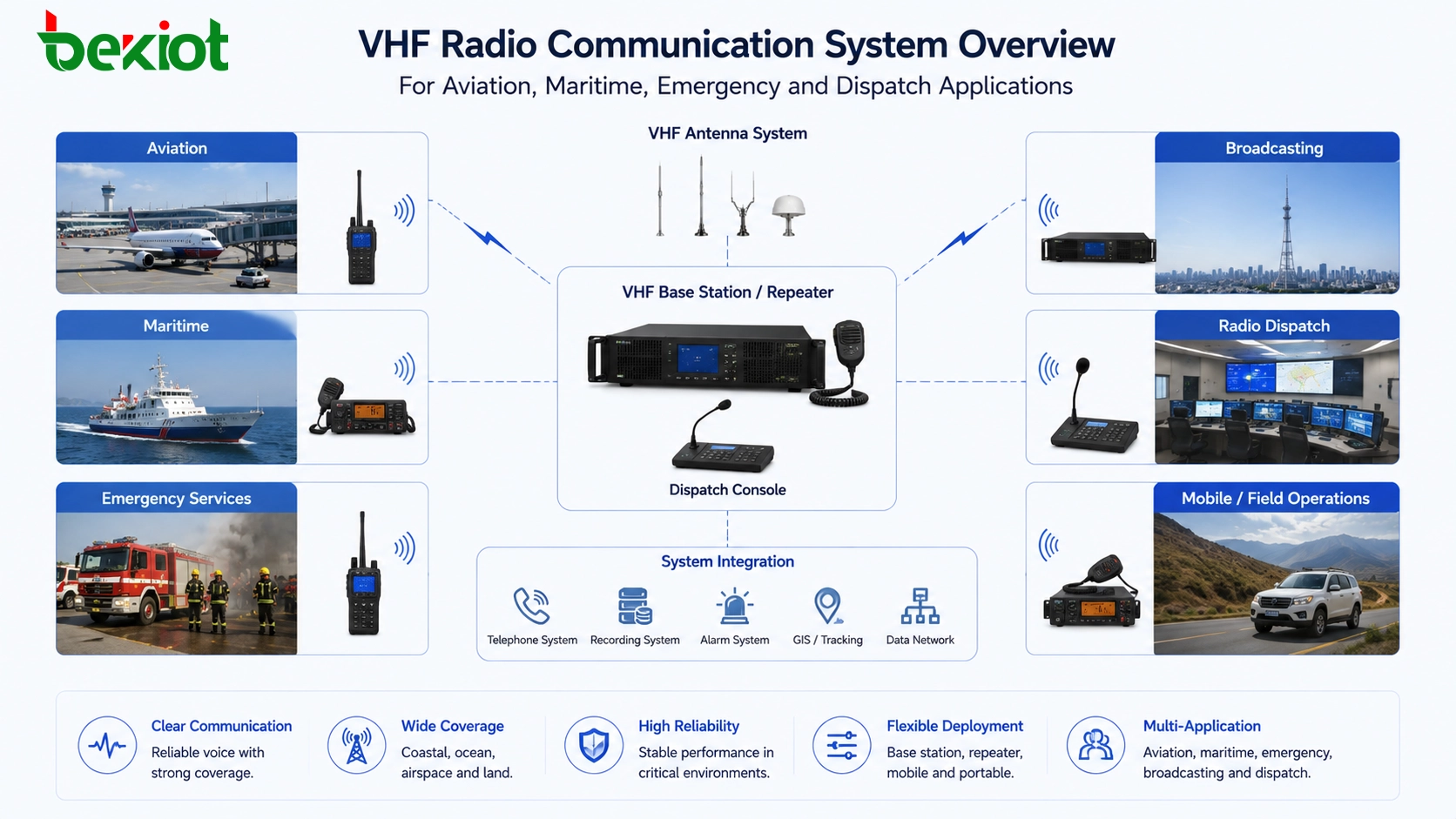

Très Haute Fréquence, communément appelée VHF, est une bande de fréquences radio allant de 30 MHz à 300 MHz. Les systèmes de communication qui utilisent cette gamme de fréquences sont généralement désignés sous le nom de systèmes de communication radio VHF. Dans les projets d'ingénierie pratiques, la VHF est souvent évoquée lorsque la communication radio doit être connectée à des plateformes de répartition, des centres de commandement, des systèmes d'urgence ou des réseaux de communication unifiée.

La communication VHF est différente de la communication vocale courante basée sur la VoIP. La VoIP dépend généralement des réseaux IP, de la signalisation SIP, des serveurs et des terminaux numériques, tandis que la communication radio VHF fonctionne par transmission par radiofréquence dans les airs. En raison de ses caractéristiques de propagation, la VHF est largement utilisée dans la radiodiffusion, l'aviation, les communications maritimes, la réponse aux urgences et la radio amateur. Parmi celles-ci, les communications aéronautiques et maritimes sont deux des scénarios de projet les plus courants où les radios VHF doivent être intégrées aux systèmes modernes de commandement et de répartition.

Pourquoi cette gamme de fréquences est-elle largement utilisée

La plage de 30 MHz à 300 MHz offre à la communication VHF un équilibre utile entre la couverture, la clarté vocale, la taille de l'antenne et la fiabilité du système. Comparée à certaines bandes de fréquences plus basses, la VHF peut prendre en charge une communication vocale plus claire dans de nombreux environnements pratiques. Comparée aux systèmes à plus haute fréquence, la VHF peut souvent fournir une couverture de zone plus stable pour les communications en visibilité directe ou quasi directe.

Dans les projets réels, la VHF est généralement choisie lorsque la communication vocale rapide, la couverture de terrain étendue et l'opération radio directe sont plus importantes que les services de données complexes. Elle est particulièrement utile dans les endroits où les opérateurs ont besoin d'une communication immédiate par pression pour parler, comme les aéroports, les ports, les navires, les stations côtières, les centres de commandement d'urgence et les équipes d'opérations sur le terrain.

La force de la VHF ne réside pas seulement dans la bande de fréquences elle-même. Sa valeur provient également de normes industrielles matures, d'habitudes opérationnelles établies de longue date et d'écosystèmes d'équipements radio dédiés. Les secteurs de l'aviation et du maritime ont déjà construit de nombreuses procédures opérationnelles autour de la radio VHF, de sorte que les projets d'intégration doivent généralement respecter les règles radio existantes plutôt que de les remplacer par des systèmes vocaux réseau ordinaires.

En quoi diffère-t-elle de la communication basée sur la VoIP

La communication VoIP est construite sur des réseaux de paquets. Les appels sont généralement contrôlés par des serveurs SIP, des plateformes IPPBX, des softswitches ou des systèmes de communication unifiée. Les utilisateurs communiquent via des téléphones IP, des softphones, des consoles de répartition, des passerelles ou des applications mobiles. Cette architecture est flexible, évolutive et facile à intégrer aux systèmes d'entreprise.

La communication VHF suit une logique différente. Un utilisateur radio transmet la voix sur un canal de radiofréquence spécifique. D'autres radios ou stations au sol syntonisées sur ce canal peuvent recevoir la transmission. Dans de nombreux cas, la communication est semi-duplex, ce qui signifie qu'une partie parle tandis que les autres écoutent. Le fonctionnement par pression pour parler est courant, et la discipline du canal est importante.

En raison de cette différence, les radios VHF ne peuvent normalement pas être traitées comme des téléphones SIP ordinaires ou des terminaux IP. Si un projet a besoin que les radios VHF communiquent avec des téléphones, des consoles de répartition, des systèmes d'enregistrement, des plateformes d'urgence ou des utilisateurs VoIP, une couche d'intégration est généralement requise. Cette couche peut gérer l'accès audio, le contrôle par pression pour parler, la transmission SIP, le routage et la liaison système.

Où la VHF est-elle couramment appliquée

La VHF est utilisée dans plusieurs secteurs. Dans la radiodiffusion, elle a historiquement été associée à la transmission radio et télévisuelle. Dans les communications d'urgence, elle peut fournir des liaisons vocales de terrain lorsque les équipes ont besoin d'une coordination rapide. En radio amateur, la VHF est utilisée pour des activités de communication personnelles, techniques et communautaires. Cependant, dans les projets d'intégration d'ingénierie, les exigences les plus fréquentes proviennent souvent des scénarios aéronautiques et maritimes.

Les communications aéronautiques et maritimes ont des exigences opérationnelles claires, une utilisation des canaux établie et des équipements radio dédiés. Ces systèmes ne sont pas seulement des outils de communication ; ils font également partie des procédures de sécurité, de navigation, de coordination et de réponse d'urgence. C'est pourquoi l'intégration VHF doit être traitée avec soin, en particulier lors de la connexion de radios à des plateformes de commandement ou à des systèmes basés sur IP.

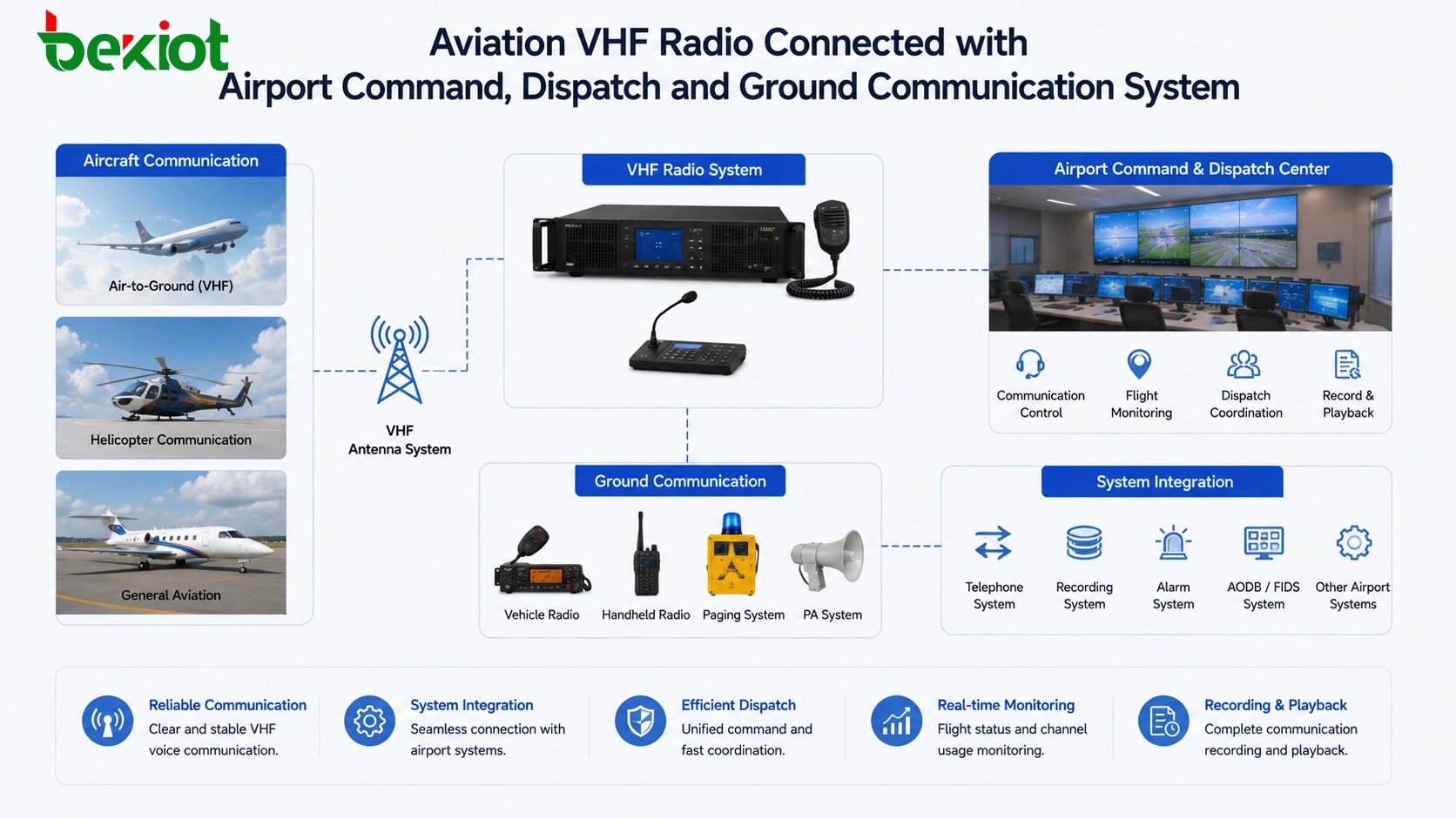

Communication aéronautique dans les projets aéroportuaires

La communication aéronautique utilise à la fois des ressources haute fréquence et très haute fréquence. Dans de nombreuses références de communication aéronautique, la HF est couramment associée à 2 MHz à 30 MHz, tandis que la communication VHF aéronautique fonctionne souvent dans 118 MHz à 136,975 MHz. Les radios VHF aéronautiques sont principalement utilisées pour la communication entre les aéronefs et les stations au sol, telles que les tours, les salles de contrôle, les équipes d'exploitation aéroportuaire et les postes de commandement associés.

Dans les projets aéroportuaires, les intégrateurs peuvent rencontrer des exigences pour connecter les radios VHF aéronautiques à un système de commandement et de répartition. L'objectif n'est généralement pas de remplacer le système radio aéronautique, mais de permettre aux opérateurs autorisés d'un centre de commandement de surveiller, de coordonner ou de communiquer via le canal radio existant conformément aux règles opérationnelles du projet.

L'équipement radio aéronautique typique peut inclure un haut-parleur, un microphone à main, un affichage, des boutons de commande, une connexion d'antenne et une alimentation électrique dédiée. Étant donné que les radios aéronautiques ont souvent besoin d'une puissance d'émission fiable et d'un fonctionnement stable, la planification de l'alimentation et la qualité de l'installation sont importantes. La conception de l'intégration doit également prendre en compte l'adaptation du niveau audio, le contrôle PTT, la mise à la terre, les interférences électromagnétiques et la sécurité opérationnelle.

Radio maritime pour les navires et les opérations portuaires

La communication VHF maritime est largement utilisée entre les navires et les stations côtières, les navires et les ports, et les navires opérant à proximité les uns des autres. Elle prend en charge la communication de navigation quotidienne, la coordination portuaire, l'échange d'informations sur le trafic, les avertissements météorologiques, les alertes de détresse et l'assistance d'urgence. Pour de nombreuses opérations de navires réglementées, la radio maritime est un outil de communication essentiel avant le départ.

Les radios VHF maritimes ont leur propre plan de fréquences. Une gamme VHF maritime couramment référencée comprend les fréquences d'émission des stations de navire de 156,025 MHz à 157,425 MHz et les fréquences de réception de 156,050 MHz à 162,025 MHz. Ces valeurs sont importantes dans la planification du système car l'équipement, l'antenne et la méthode d'intégration doivent correspondre à l'environnement radio correct.

Un point de communication maritime bien connu est le Canal 16, qui est largement utilisé comme canal international de détresse, de sécurité et d'appel. Dans les situations d'urgence en mer, le passage au Canal 16 permet aux navires à proximité et aux stations concernées de recevoir les communications de détresse et de fournir une assistance conformément aux procédures maritimes.

Dans les projets portuaires, côtiers, offshore et de terminaux sans pilote, l'intégration de la radio maritime peut être nécessaire pour la répartition centralisée. Un centre de commandement peut avoir besoin de communiquer avec les navires, les bateaux de patrouille, les équipes d'exploitation portuaire ou les postes de sécurité maritime via le canal radio existant. Dans de tels cas, le système radio VHF peut être connecté à des consoles de répartition, des systèmes d'enregistrement, des plateformes de communication IP ou des systèmes de gestion d'urgence.

Défis d'intégration dans les projets réels

Bien que les radios VHF soient matures et fiables, les intégrer dans des plateformes de communication modernes n'est pas toujours simple. De nombreuses radios sont conçues pour le fonctionnement radio direct plutôt que pour l'intégration de systèmes ouverts. Certains appareils peuvent ne pas fournir d'interfaces externes standard, et certains peuvent nécessiter un câblage personnalisé pour accéder à l'audio, à la sortie du haut-parleur, à l'entrée du microphone, au contrôle PTT ou aux signaux de commande.

L'équipe du projet doit également considérer comment la voix sera transmise après avoir quitté le dispositif radio. Si le système cible est basé sur SIP ou VoIP, l'audio radio peut devoir être converti en un flux vocal IP. Si les utilisateurs de la répartition doivent parler en retour via la radio, le système doit également prendre en charge le contrôle par pression pour parler du côté de la répartition.

De plus, la communication radio a des caractéristiques opérationnelles qui diffèrent des appels téléphoniques ordinaires. Un appel téléphonique est généralement point à point et duplex intégral. Un canal radio peut être partagé par plusieurs utilisateurs et peut nécessiter un ordre de parole strict. La plateforme d'intégration doit éviter de créer de la confusion sur le canal radio, en particulier dans les environnements aéronautiques, maritimes et d'urgence.

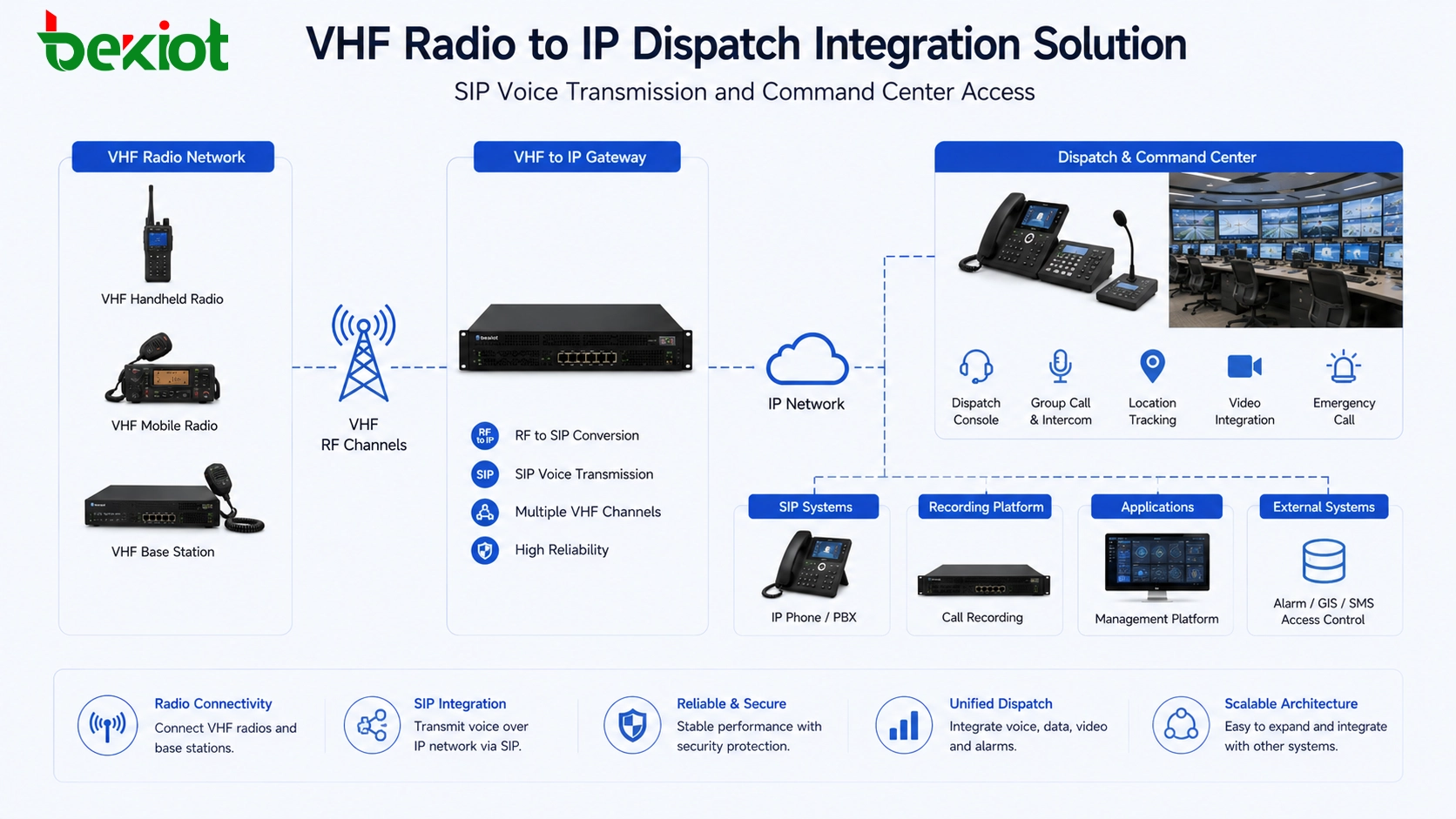

Une architecture pratique pour la connexion VHF-IP

Une architecture d'intégration courante comprend quatre couches. La première couche est l'équipement radio VHF, comprenant les radios aéronautiques, les radios maritimes, les antennes, l'alimentation électrique et les accessoires audio locaux. La deuxième couche est la couche d'accès radio, qui connecte l'entrée audio, la sortie audio, le contrôle PTT et d'autres signaux nécessaires.

La troisième couche est la couche de conversion de communication. Cette couche peut convertir l'audio et les signaux de commande côté radio en communication vocale basée sur IP. Dans de nombreux projets, SIP est utilisé afin que les canaux radio VHF puissent interopérer avec les consoles de répartition, les téléphones IP, les softphones, les systèmes d'enregistrement et les plateformes de communication unifiée.

La quatrième couche est la couche d'application. Cela peut inclure les centres d'exploitation aéroportuaires, les salles de répartition portuaires, les plateformes de commandement d'urgence, les systèmes d'enregistrement d'appels, les écrans SIG, les systèmes de liaison d'alarme et les tableaux de bord de communication unifiée. Grâce à cette architecture, la radio VHF reste la ressource de communication de terrain, tandis que la plateforme de commandement obtient un accès centralisé et une capacité de gestion.

Scénarios de projet typiques

Points de conception avant le déploiement

Confirmer la fréquence radio et le cas d'utilisation

Le projet doit clairement identifier si le système radio est utilisé à des fins de communication aéronautique, maritime, d'urgence, industrielle ou autre. La gamme de fréquences, les règles de canal, les autorisations d'exploitation et les procédures de communication peuvent être différentes dans chaque domaine. L'intégration doit suivre l'environnement de communication réel.

Vérifier les interfaces disponibles

Toutes les radios VHF ne fournissent pas de ports d'extension pratiques. Certaines peuvent nécessiter un accès via le microphone, le haut-parleur, l'accessoire ou des câbles d'interface personnalisés. Avant la conception du système, les ingénieurs doivent confirmer que l'entrée audio, la sortie audio, le contrôle PTT et les exigences d'alimentation peuvent être connectés de manière sûre et fiable.

Adapter les signaux audio et de contrôle

L'adaptation du niveau audio est importante. Si le niveau d'entrée est trop faible, le côté distant peut entendre un audio faible. S'il est trop élevé, une distorsion peut se produire. Le contrôle PTT doit également être testé soigneusement pour s'assurer que la radio n'émet que lorsqu'elle est autorisée et ne reste pas activée de manière inattendue.

Planifier les règles de répartition et d'autorisation

Lorsque la radio VHF est connectée à une plateforme de répartition, tous les utilisateurs ne doivent pas avoir la même permission de contrôle. Le système doit définir qui peut écouter, qui peut émettre, qui peut enregistrer, qui peut gérer les canaux et qui peut accéder aux enregistrements de communication historiques.

Considérer l'enregistrement et la liaison d'événements

Dans les applications aéronautiques, maritimes et d'urgence, la traçabilité des communications peut être importante. L'enregistrement, les horodatages, les informations de canal, l'identité de l'opérateur et la liaison d'événements doivent être pris en compte si le projet a besoin d'une révision ultérieure, d'une préservation des preuves ou d'une analyse des opérations.

Pourquoi l'expérience est importante dans l'intégration VHF

La communication VHF a de fortes caractéristiques industrielles. Les systèmes radio aéronautiques et maritimes ont des plans de fréquences spécifiques, des habitudes d'exploitation, des procédures d'urgence et des formes d'équipement. Une approche d'intégration VoIP générale n'est pas toujours suffisante. L'équipe du projet doit comprendre à la fois le côté radio et le côté communication IP.

La difficulté technique réside souvent dans les détails : adaptation des câbles, synchronisation PTT, contrôle du niveau audio, gestion de l'écho et du bruit, discipline du canal radio, interopérabilité SIP, chemin d'enregistrement et conception des autorisations système. Une petite erreur peut entraîner une mauvaise qualité audio, une transmission instable, un contrôle de canal incorrect ou une confusion opérationnelle.

Pour cette raison, l'intégration VHF doit être planifiée comme un projet d'ingénierie des communications plutôt que comme une simple tâche de connexion d'appareils. Des tests appropriés avec des radios réelles, des utilisateurs de répartition réels, des conditions réseau réelles et des flux de travail opérationnels réels sont nécessaires avant la livraison du système.

Conclusion finale

La VHF désigne la bande de fréquences radio de 30 MHz à 300 MHz et est largement utilisée dans la radiodiffusion, l'aviation, les communications maritimes, la réponse d'urgence et la radio amateur. Dans les projets d'intégration pratiques, les applications aéronautiques et maritimes sont particulièrement courantes car les deux domaines dépendent fortement de la communication radio VHF dédiée.

La communication VHF aéronautique fonctionne souvent dans la plage 118 MHz à 136,975 MHz et est utilisée pour la communication avion-sol et les opérations aéroportuaires. Les systèmes VHF maritimes utilisent couramment des fréquences autour de 156 MHz à 162 MHz, le Canal 16 servant d'important canal international de détresse et de sécurité.

Lorsque les radios VHF doivent fonctionner avec des centres de commandement, des consoles de répartition, des systèmes VoIP, des plateformes d'enregistrement d'appels ou des systèmes de gestion d'urgence, une couche d'intégration radio-IP est généralement requise. Une solution bien conçue doit préserver la fiabilité de la communication radio tout en ajoutant un accès centralisé, l'interopérabilité SIP, l'enregistrement, le contrôle de la répartition et la liaison de plateforme.

FAQ

La VHF est-elle la même chose que la communication par talkie-walkie ?

Pas exactement. Certains talkies-walkies peuvent utiliser la VHF, mais la VHF est une bande de fréquences, pas un type d'appareil spécifique. Les radios aéronautiques, les radios maritimes, les radios d'urgence et d'autres systèmes peuvent également fonctionner dans les gammes VHF.

Les radios VHF peuvent-elles communiquer directement avec les téléphones IP ?

Généralement pas directement. Les radios VHF et les téléphones IP utilisent des mécanismes de communication différents. Une couche de conversion ou d'intégration est normalement nécessaire pour faire le pont entre l'audio radio et les systèmes vocaux basés sur SIP.

Pourquoi le Canal 16 est-il important dans la communication maritime ?

Le Canal 16 est largement utilisé à des fins de détresse, de sécurité et d'appel dans la communication maritime. Il permet aux navires et aux stations de surveiller les appels d'urgence et de répondre lorsqu'une assistance est nécessaire.

Les radios VHF existantes peuvent-elles être réutilisées dans une mise à niveau de la répartition ?

Dans de nombreux projets, oui. Les radios existantes peuvent souvent être connectées via des interfaces audio et de contrôle appropriées. Cependant, la compatibilité doit être confirmée par des tests avant le déploiement final.

Que faut-il tester avant de connecter une radio VHF à un système de commandement ?

Les ingénieurs doivent tester la clarté audio, le contrôle PTT, le comportement du canal, le délai de transmission, la qualité d'enregistrement, l'interopérabilité SIP, les règles d'autorisation et les procédures opérationnelles dans des conditions de travail réelles.
