Dans de nombreux projets de communication, la question n’est pas de savoir si la voix reste nécessaire, mais comment des systèmes vocaux différents peuvent continuer à fonctionner ensemble lorsque l’architecture réseau évolue. Une organisation peut déjà disposer de téléphones analogiques, de PBX, de lignes PSTN, de plates-formes SIP, de systèmes radio, d’interfaces de sonorisation, de téléphones d’urgence et de consoles de dispatching. Ces ressources appartiennent souvent à des générations techniques différentes, mais elles restent essentielles pour l’exploitation. La passerelle vocale est l’équipement ou la couche système qui permet à ces environnements séparés de communiquer par conversion contrôlée.

Une passerelle vocale se définit comme un pont de communication qui convertit la signalisation, les flux médias, les interfaces et la logique de routage entre des systèmes téléphoniques ou IP. Elle peut raccorder des téléphones analogiques à une IP PBX, transformer des trunks E1 ou T1 en trunks SIP, intégrer des canaux radio dans une plate-forme de dispatching ou faire coexister un accès PSTN avec des systèmes VoIP modernes. Son rôle ne consiste pas seulement à faire passer les appels ; elle gère aussi la compatibilité, le routage, la négociation de codecs, le plan de numérotation, le contrôle d’appel et la continuité de service.

Dans la communication industrielle, l’urgence, la téléphonie d’entreprise, le transport, l’énergie, la sécurité publique et les opérations multisites, les passerelles vocales servent souvent de points de transition entre anciens et nouveaux systèmes. Elles protègent l’investissement existant tout en permettant une migration progressive vers des plates-formes IP, logicielles et centralisées.

La définition pratique derrière la couche d’interface

La manière la plus simple de comprendre une passerelle vocale est de la voir comme un point de conversion de protocoles et de médias. Les systèmes vocaux traditionnels et les systèmes IP ne parlent pas toujours le même langage technique. Un téléphone analogique utilise le courant de boucle, la tension de sonnerie et la transmission analogique ; un trunk numérique utilise des intervalles de temps et des protocoles de signalisation ; un système SIP utilise des paquets IP, de la signalisation de session, des codecs et des flux RTP. La passerelle traduit le comportement d’un côté dans une forme compréhensible par l’autre.

Cette définition est importante, car une passerelle n’est pas un simple adaptateur passif. Un adaptateur de câble ne change que le format physique de connexion, tandis qu’une passerelle vocale traite activement la signalisation et le média. Elle peut détecter le décrochage, fournir la tonalité, recevoir les chiffres DTMF, établir des sessions SIP, convertir les codecs, appliquer des règles de numérotation et maintenir l’état de l’appel. Elle peut aussi offrir annulation d’écho, contrôle de gain, tampon de gigue, adaptation des tonalités et surveillance des défauts.

Du point de vue système, elle devient un contrôleur de frontière entre domaines de communication. Un côté peut être analogique, commuté ou hérité ; l’autre peut être paquet, IP et géré de façon centralisée. La passerelle rend ces domaines interopérables sans imposer le remplacement immédiat de tous les terminaux. C’est pourquoi elle reste utile même lorsque les réseaux évoluent vers le tout IP.

On peut donc résumer ainsi : une passerelle vocale est un dispositif qui interconnecte des systèmes vocaux hétérogènes par conversion d’interfaces, de signalisation, de numérotation et de transport média. Elle assure la continuité pendant la migration, l’intégration entre systèmes et l’accès unifié entre réseaux vocaux différents.

Comment la conversion de signalisation rend l’appel possible

La communication vocale ne consiste pas seulement à transporter de l’audio. Avant que deux utilisateurs puissent parler, le système doit savoir qui appelle, quel numéro est composé, si la destination est disponible, comment router l’appel, quand faire sonner et quand libérer la session. Ces actions de contrôle relèvent de la signalisation. Comme les systèmes utilisent des méthodes différentes, la passerelle doit les traduire.

En analogique, la signalisation peut inclure le loop start, la tension de sonnerie, l’inversion de polarité, les chiffres DTMF ou la détection d’état de ligne. En trunk numérique, elle peut impliquer PRI, SS7, R2 ou d’autres protocoles selon la région et la conception. En SIP, elle passe par des messages comme INVITE, TRYING, RINGING, OK, ACK, BYE et REGISTER. La passerelle doit comprendre les deux côtés et mapper correctement les états d’appel.

Lorsqu’un téléphone analogique est décroché, la passerelle détecte l’état de ligne et fournit une tonalité. Quand l’utilisateur compose, elle collecte le numéro et transforme la demande en SIP INVITE vers une IP PBX ou un serveur SIP. Lorsque le distant sonne, elle génère une tonalité de retour côté analogique. Quand l’appel est répondu, elle établit le chemin média ; au raccrochage, elle libère la session et remet le port au repos.

Cette traduction doit être précise. Une collecte de chiffres incorrecte peut provoquer un échec de routage ; une mauvaise tonalité peut tromper l’utilisateur ; une détection tardive du raccrochage peut bloquer un canal ; un mauvais mappage d’état peut créer de l’audio unidirectionnel, des appels bloqués ou des enregistrements répétés. Une passerelle bien conçue traite donc la signalisation comme une machine d’états contrôlée.

Dans les grands systèmes, la conversion de signalisation soutient aussi l’intégration du plan de numérotation. Extensions internes, numéros publics, numéros d’urgence, codes courts, groupes et préfixes de trunk peuvent passer par la passerelle. Le dessin des règles de numérotation devient alors une tâche d’ingénierie essentielle.

Conversion média et contrôle de la qualité vocale

Une fois l’appel établi, la passerelle transporte le contenu vocal réel. En téléphonie traditionnelle, la voix peut être transmise par signaux électriques analogiques ou canaux numériques structurés ; en IP, elle est codée en paquets et transportée par RTP. La passerelle convertit ces formats tout en préservant l’intelligibilité, la synchronisation et la stabilité audio.

La conversion média implique généralement la gestion des codecs. G.711, G.729, G.722 ou Opus sont choisis selon la bande passante, la qualité et la compatibilité. Si les deux côtés ne prennent pas en charge le même codec, la passerelle peut transcoder. Ce transcodage améliore la compatibilité mais consomme des ressources et peut ajouter une légère latence.

La qualité vocale dépend aussi de l’écho, du délai, de la perte de paquets, de la gigue, du gain et du bruit. Une passerelle reliant des circuits analogiques ou trunks à IP doit souvent annuler l’écho, car les circuits hybrides et l’impédance inadéquate renvoient une partie de la voix. Les tampons de gigue lissent les arrivées de paquets et le gain peut être ajusté si un côté est trop fort ou trop faible.

En industrie et en urgence, la qualité doit être jugée par l’intelligibilité et la fiabilité plutôt que par la haute fidélité. Un ordre de commande, une alarme, un appel de tunnel, une annonce de station ou une instruction de dispatching doit rester clair dans les conditions de terrain. La passerelle doit donc maintenir un média stable même lorsque le réseau est imparfait.

La conversion média influence aussi l’enregistrement, l’écoute, la conférence et l’intégration de dispatching. Si les flux passent par une plate-forme centrale, le système peut enregistrer, mixer des groupes, surveiller des canaux ou transmettre l’audio à d’autres systèmes. La passerelle intègre ainsi les ressources héritées et IP dans une architecture plus large.

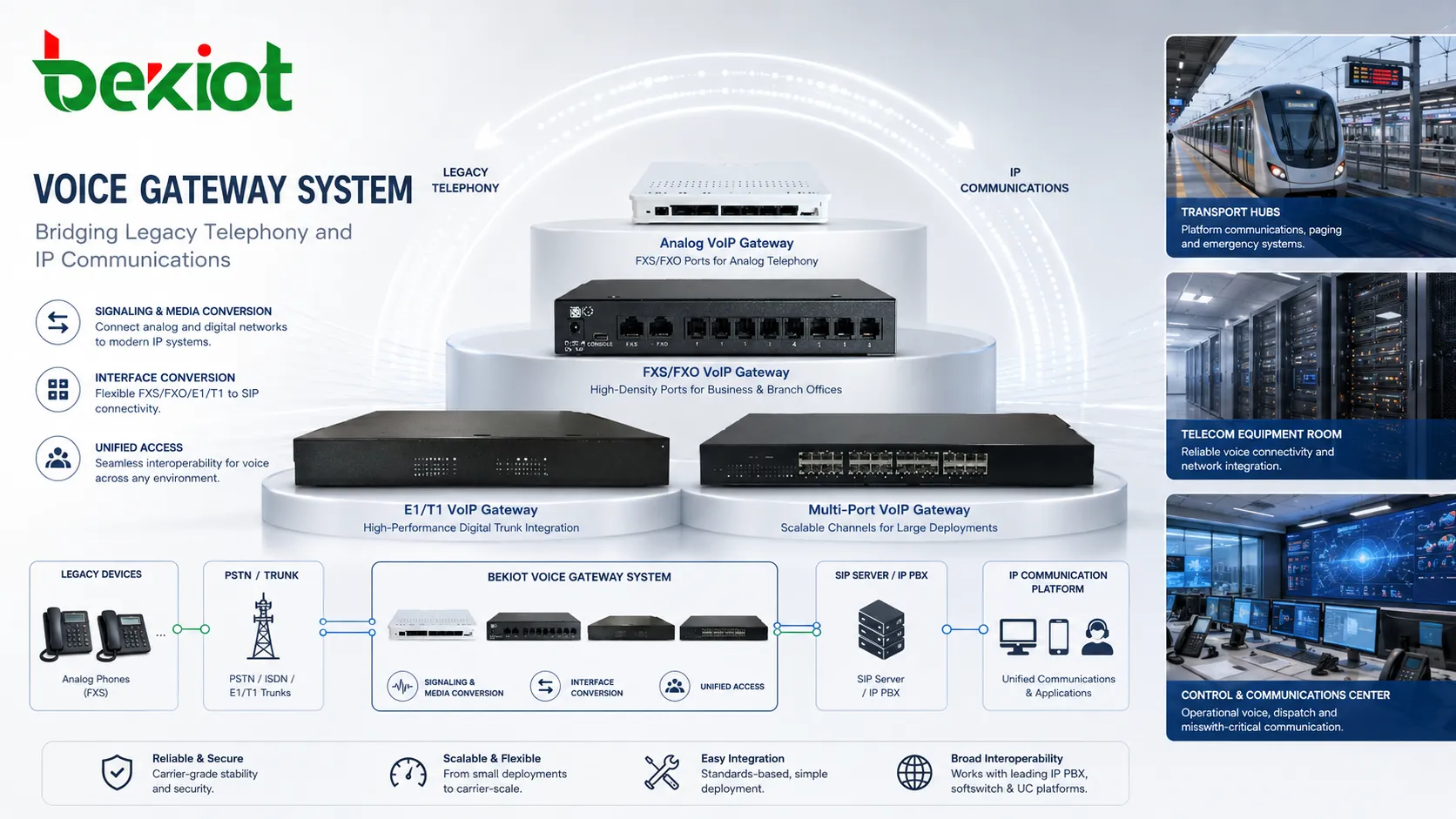

Principales catégories dans les projets réels

Les passerelles sont généralement classées selon l’interface ou le réseau raccordé. Les passerelles analogiques relient téléphones, fax, hotlines, téléphones d’ascenseur, ports PBX analogiques ou lignes PSTN à un système IP. Les ports FXS se connectent aux terminaux analogiques, tandis que les ports FXO se connectent aux lignes d’un PBX ou d’un opérateur. Elles sont courantes dans les migrations petites et moyennes où l’analogique doit rester en service.

Les passerelles de trunks numériques connectent E1, T1, PRI ou interfaces similaires aux plates-formes SIP ou IP PBX. On les trouve dans les salles télécom d’entreprise, les accès opérateur, centres d’appels, hôtels, réseaux de transport et grandes organisations conservant des trunks numériques. Elles permettent de migrer l’intérieur vers IP tout en gardant la connectivité externe existante.

Les passerelles de trunk SIP ou fonctions de bordure de session relient les plates-formes vocales d’entreprise aux opérateurs SIP ou réseaux VoIP externes. Elles peuvent gérer normalisation SIP, sécurité, codecs, traversée NAT, masquage de topologie et contrôle de routage. L’accent porte moins sur l’analogique que sur l’interopérabilité IP à IP et la protection de frontière.

Les passerelles Radio over IP et les passerelles industrielles spécialisées connectent radios, interphones, téléphones d’urgence, systèmes PA ou plates-formes de dispatching à l’architecture IP. Dans les environnements de commandement, elles sont essentielles car les utilisateurs de terrain utilisent des outils vocaux variés. Un centre peut appeler des téléphones SIP, relier des canaux radio, déclencher des annonces et parler à des terminaux d’urgence depuis la même plate-forme.

Les passerelles vocales IPGA de Becke Telcom répondent à ce type d’intégration, surtout lorsque les systèmes industriels doivent relier ressources analogiques, plates-formes IP, dispatching et réseaux multisites. Leur valeur est de raccorder les équipements de terrain existants aux nouvelles plates-formes IP sans remplacement complet immédiat.

Fonctions importantes au-delà de la simple connexion

La fonction de base est de connecter des appels entre systèmes, mais plusieurs fonctions supplémentaires déterminent la stabilité. Le routage d’appel est essentiel : la passerelle doit router selon les chiffres composés, groupes de ports, règles de trunks, politiques de secours et disponibilité de destination. Sans conception correcte, les appels peuvent être imprévisibles ou échouer en conditions anormales.

La manipulation des chiffres est également importante. Des systèmes différents utilisent des formats de numérotation différents : extensions courtes d’un côté, numéros publics complets ou préfixes de trunk de l’autre. La passerelle peut ajouter, supprimer ou remplacer des chiffres avant de transmettre. C’est crucial lors de la connexion de PBX hérités à SIP ou de migrations progressives.

La survivabilité et le secours comptent aussi. Si le serveur SIP est indisponible, certaines passerelles peuvent router par des trunks alternatifs ou préserver des appels locaux entre ports. Dans les projets d’urgence, cette capacité peut être indispensable car la communication ne doit pas s’arrêter dès qu’un segment réseau tombe.

L’administration et la supervision conditionnent la maintenance. Une passerelle doit afficher l’état des ports, trunks, enregistrements, alarmes, statistiques, réseau et journaux. Les équipes doivent savoir si un échec vient d’une ligne, d’un enregistrement SIP, d’un codec, d’un routage ou de pertes de paquets. Sans diagnostic, la passerelle devient une boîte noire.

La sécurité devient majeure avec l’IP. Authentification SIP, contrôle d’accès, TLS, SRTP, politiques de pare-feu et protection des comptes réduisent accès non autorisé et fraude téléphonique. Même dans un réseau privé, la sécurité ne doit pas être négligée car la voix est souvent liée à des trunks externes ou systèmes critiques.

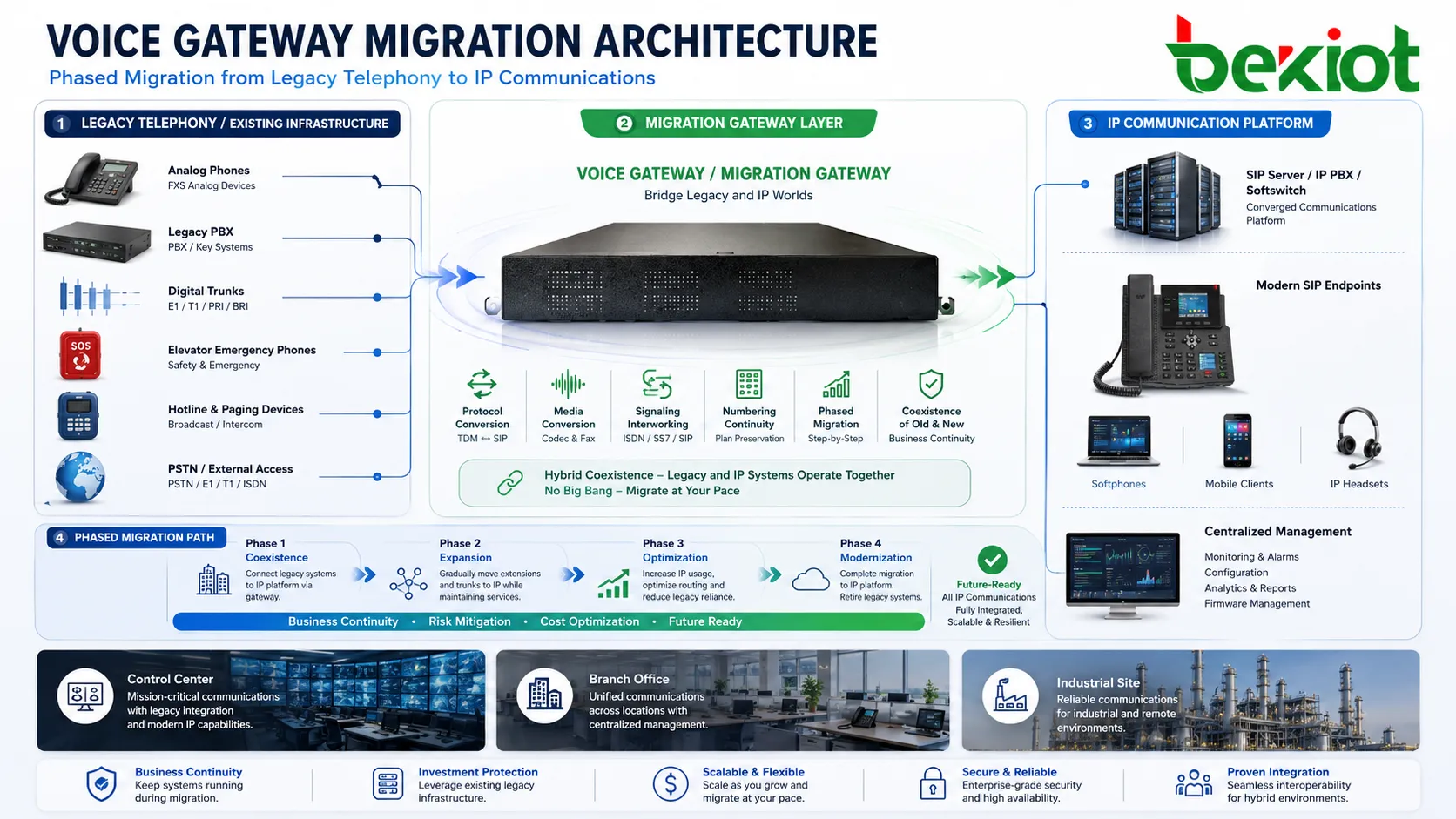

Comment elles soutiennent la migration vers IP

Beaucoup d’organisations ne peuvent pas remplacer toute l’infrastructure vocale en une fois. Téléphones analogiques, PBX, trunks publics, téléphones d’urgence d’ascenseur, hotlines et terminaux de terrain peuvent rester utiles, et les retirer vite peut être coûteux ou risqué. La passerelle permet une migration par étapes où l’ancien et le nouveau coexistent.

Dans une migration typique, l’organisation déploie d’abord une IP PBX, un softswitch ou une plate-forme convergée. Au lieu d’abandonner l’analogique, les passerelles raccordent les téléphones ou lignes existants. Les passerelles numériques conservent les trunks opérateur pendant que les utilisateurs migrent vers des extensions SIP. Le risque de coupure diminue et le projet avance par phases.

La migration touche aussi les habitudes. Les utilisateurs peuvent dépendre de numéros d’extension, hotlines, groupes ou méthodes de numérotation familières. La passerelle aide à préserver ces comportements pendant que le système sous-jacent change. La migration de communication est donc à la fois technique, opérationnelle et procédurale.

Pour les organisations multisites, les passerelles peuvent être installées dans agences, postes électriques, usines, tunnels, gares ou sites distants. Chaque site conserve un accès local analogique ou trunk tout en se connectant à une plate-forme IP centrale. On obtient une architecture hybride avec gestion centralisée et continuité locale.

La valeur de migration dépasse l’économie de matériel. Elle réduit le risque projet, raccourcit le basculement, protège la continuité d’exploitation et donne plus de contrôle sur la modernisation.

Applications dans les environnements d’entreprise

En entreprise, les passerelles relient téléphonie de bureau traditionnelle, IP PBX, trunks SIP, réseaux de branches et centres de contact. C’est fréquent dans les organisations qui ont grandi progressivement et possèdent à la fois extensions analogiques, trunks PBX numériques, téléphones IP et services vocaux hébergés ou cloud.

La passerelle aide à unifier ces ressources sous un même plan de numérotation. Les employés appellent des extensions internes entre anciens et nouveaux systèmes ; les appels externes sortent par les trunks disponibles selon coût, fiabilité ou localisation ; les branches se relient au siège par IP tout en gardant un secours PSTN local.

Les centres de contact utilisent des passerelles pour raccorder des trunks hérités à des plates-formes modernes. Les hôtels conservent les téléphones de chambre pendant la mise à niveau du PBX. Écoles et campus intègrent téléphones d’urgence ou lignes de sonorisation. Les établissements de santé peuvent préserver des interfaces analogiques de soins ou d’urgence tout en améliorant la gestion centrale.

Dans ces cas, la passerelle est un composant d’intégration pratique. Elle ne définit pas tout le système vocal, mais permet de le faire évoluer sans casser le service existant. Pour les organisations avec de nombreux terminaux hérités, c’est souvent la différence entre migration faisable et remplacement complet coûteux.

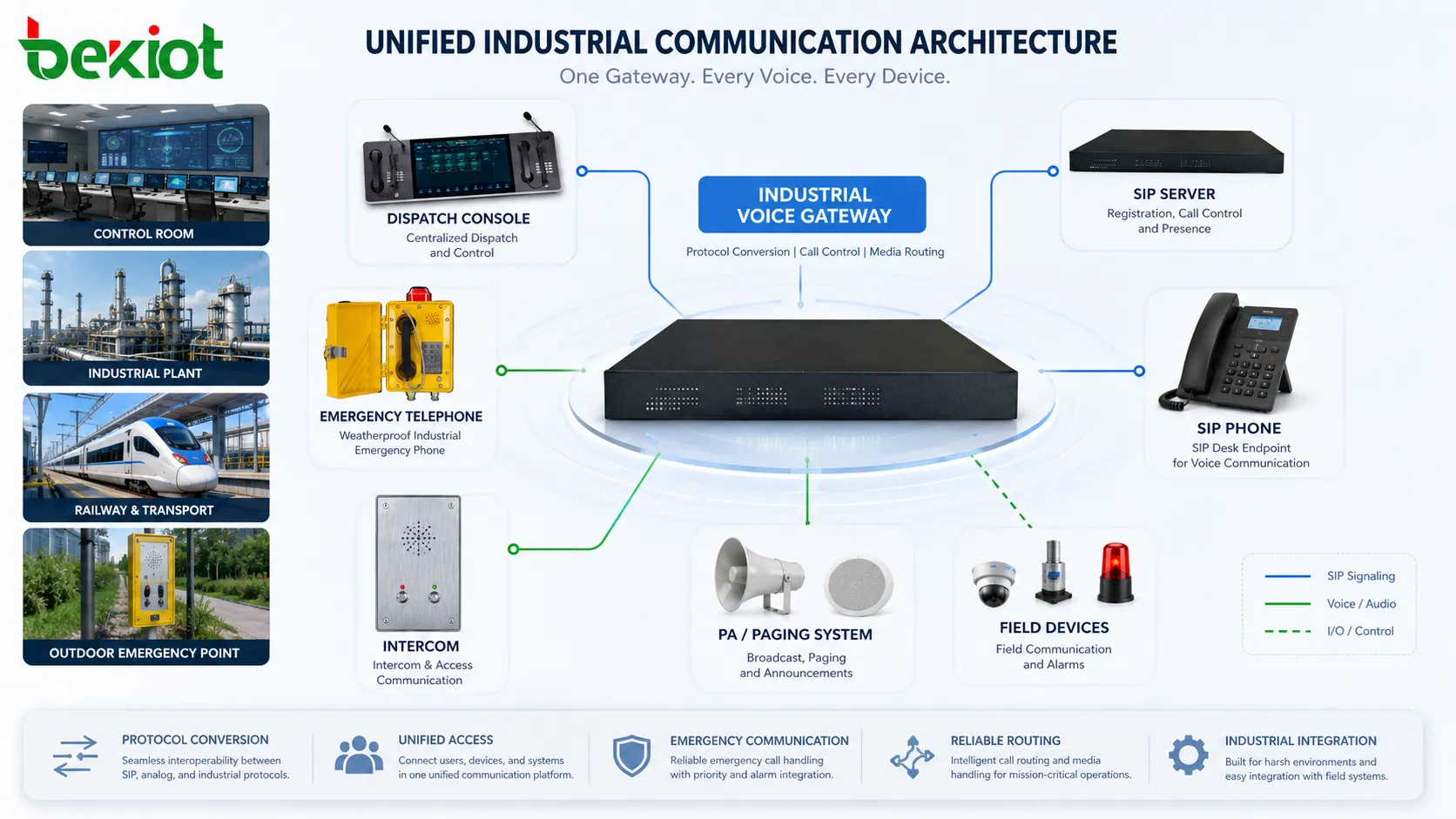

Applications industrielles, transport et urgence

Les environnements industriels et d’infrastructure sont plus complexes que la téléphonie de bureau. Usine, tunnel, gare, port, centrale, mine ou centre de commandement peuvent utiliser simultanément téléphones d’urgence analogiques, téléphones durcis, amplificateurs PA, radios, terminaux SIP, consoles de dispatching et trunks publics. Ces systèmes ne sont pas remplacés souvent, mais doivent rester opérationnels.

Les passerelles y intègrent les ressources de terrain dans une plate-forme unifiée. Un téléphone d’urgence peut appeler le dispatching via SIP ; une salle de contrôle peut utiliser un secours PSTN si la route IP tombe ; un système PA peut recevoir de la voix depuis l’IP ; une interface radio peut être reliée à la console. La passerelle fournit la couche de conversion et de routage.

Les transports les utilisent pour relier systèmes vocaux de station, centres de contrôle, téléphones de tunnels et accès publics. Les sites industriels intègrent téléphones antidéflagrants, lignes analogiques, dispatching SIP et alarmes vocales. Les systèmes d’urgence conservent le contact avec les dispositifs hérités tout en ajoutant commande IP et enregistrement.

Dans ces scénarios, fiabilité, adaptation environnementale et gestion comptent plus que le nombre de ports. Les passerelles IPGA de Becke Telcom peuvent être envisagées lorsque les ressources vocales de terrain doivent s’intégrer à un dispatching IP, des serveurs industriels ou des plates-formes d’urgence. Le choix doit suivre interfaces réelles, logique de routage et continuité attendue.

Logique de routage et plan de numérotation

Une passerelle devient plus utile si son routage est conçu avec soin. Le routage détermine la destination selon numéro composé, port source, disponibilité de trunk, politique horaire, groupe utilisateur ou condition de secours. Une mauvaise conception peut créer boucles, échecs sortants, routage d’urgence incorrect ou confusion entre numéros internes et externes.

Le plan de numérotation doit partir de la structure opérationnelle. Extensions internes, préfixes de sites, numéros d’urgence, codes d’accès public, hotlines et groupes de service doivent être planifiés avant les règles. Si plusieurs sites sont connectés, chaque site doit avoir une plage claire. Si un PBX hérité reste en place, ses motifs de numérotation doivent être mappés avec prudence.

La manipulation des chiffres est souvent nécessaire. Un utilisateur compose une extension courte, mais le serveur SIP peut demander un format plus long. La passerelle peut recevoir un numéro public d’un trunk et le transformer en extension interne. Les numéros d’urgence peuvent contourner les routes normales et atteindre un groupe de dispatching défini. Ces règles doivent être testées avec de vrais appels.

La logique de secours doit aussi être prévue. Si le serveur SIP principal est injoignable, les appels doivent-ils aller vers un serveur de secours, un trunk local ou une destination d’urgence ? Si un groupe de trunks est occupé, faut-il choisir une autre route ? Si un téléphone de terrain ne s’enregistre plus, la console doit-elle alerter ? Ces choix déterminent la continuité réelle.

Sécurité et contrôle d’accès en intégration IP

En reliant les systèmes hérités aux réseaux IP, la passerelle devient un point de frontière de sécurité. Elle peut accéder aux trunks publics, extensions internes, équipements d’urgence et interfaces d’administration. Mal protégée, elle expose l’organisation à la fraude, aux appels non autorisés, aux interruptions de service ou aux changements de configuration non voulus.

La sécurité de base commence par l’administration. Il faut changer les mots de passe par défaut, limiter l’accès aux réseaux de confiance, désactiver les services inutiles et maintenir le firmware selon les recommandations du fournisseur. Les journaux doivent être examinés régulièrement, surtout en présence de connexions publiques ou opérateur.

La sécurité SIP concerne l’authentification, les politiques d’enregistrement, les listes d’IP de confiance, le chiffrement et les permissions d’appel. Avec des trunks SIP, la passerelle doit accepter le trafic uniquement de pairs connus. Pour l’administration distante, il faut utiliser des méthodes sécurisées plutôt qu’exposer l’interface sur Internet.

Le contrôle d’accès s’applique aussi au routage. Tous les ports ou utilisateurs ne doivent pas pouvoir appeler en longue distance ou à l’international. Les routes d’urgence doivent éviter l’usage accidentel tout en restant disponibles aux terminaux autorisés. En industrie, certains appareils ne doivent appeler que le contrôle ou le dispatching ; d’autres ont besoin d’un accès plus large.

Risques de qualité vocale et méthodes de dépannage

Les problèmes de passerelle apparaissent souvent sous forme de symptômes connus : audio unidirectionnel, absence de retour d’appel, échec sortant, écho, délai, bruit, coupures ou identifiant incorrect. Comme ces symptômes peuvent venir de différentes couches, le dépannage doit être structuré plutôt que fondé sur des changements aléatoires.

Pour la signalisation, les ingénieurs vérifient l’enregistrement, les règles de numérotation, les messages SIP, l’état des trunks et les journaux. Si l’appel ne s’établit pas, la cause peut être le routage des chiffres, l’authentification, la disponibilité du trunk, la négociation de codecs ou un décalage de signalisation. La capture de paquets aide à confirmer les échanges SIP.

Pour le média, il faut examiner le flux RTP, les codecs, le NAT, le pare-feu, la gigue, la perte de paquets et le gain. L’audio unidirectionnel indique souvent un chemin média bloqué ou une adresse négociée incorrecte. L’écho peut venir de l’impédance analogique ou d’une annulation insuffisante. Le gain peut être ajusté avec prudence, car l’augmenter trop élève le bruit ou provoque l’écrêtage.

Pour les lignes analogiques, on contrôle câblage, courant de boucle, polarité, détection de sonnerie et état de port. Pour les trunks numériques, synchronisation, trame, mode de signalisation et état opérateur sont essentiels. En multisite, la qualité WAN et la QoS influencent fortement la voix. La passerelle est le point de connexion, mais le résultat dépend de tout le chemin.

Facteurs de choix pour un déploiement adapté

Le choix d’une passerelle commence par les interfaces. Le projet doit identifier le nombre de ports FXS, FXO, trunks E1 ou T1, trunks SIP ou interfaces spécialisées. Il doit aussi préciser si la passerelle sert à l’accès terminaux, au trunk, à l’interconnexion de sites, au dispatching, à l’urgence ou à la migration.

La capacité est tout aussi importante. Le nombre de ports ne suffit pas : appels simultanés, codecs, charge de transcodage, complexité de routage, intégration d’enregistrement, redondance et visibilité de gestion doivent être pris en compte. Une passerelle suffisante en ports peut être insuffisante en charge média.

La compatibilité doit être vérifiée avec la PBX, le serveur SIP, l’opérateur, la plate-forme de dispatching ou le système industriel cible. SIP est standard, mais les déploiements réels diffèrent par les en-têtes, le mode d’enregistrement, le DTMF, les préférences de codec, le NAT et l’identifiant appelant. Les tests d’interopérabilité réduisent le risque.

En industrie ou urgence, la fiabilité et la gestion sont déterminantes. La passerelle doit fonctionner de façon stable, remonter les alarmes, permettre la configuration distante, conserver des journaux et fournir un diagnostic clair. Avec les passerelles IPGA de Becke Telcom, le choix doit suivre l’interface réelle, l’échelle du système et l’objectif d’intégration, plutôt que le plus grand modèle.

Questions fréquentes

Une passerelle vocale est-elle identique à une IP PBX ?

Non. Une IP PBX gère utilisateurs, extensions, services d’appel et logique téléphonique interne, tandis qu’une passerelle relie surtout des interfaces ou réseaux différents. Elle travaille généralement avec l’IP PBX ou la plate-forme de dispatching.

Peut-elle résoudre tous les problèmes de compatibilité ?

Elle résout de nombreux problèmes d’interface, de signalisation et de routage, mais pas automatiquement tous. Plans de numérotation, codecs, trunks, DTMF, identifiants et permissions doivent être configurés et testés.

Quand utiliser FXS et FXO ?

Les ports FXS raccordent les téléphones ou terminaux analogiques car ils fournissent alimentation et sonnerie. Les ports FXO raccordent les lignes analogiques d’un PBX ou d’un opérateur car ils se comportent comme un terminal recevant le service de la ligne.

Pourquoi l’audio unidirectionnel apparaît-il après déploiement ?

Il est généralement lié au chemin média : NAT, pare-feu, adresse RTP incorrecte, codec ou routage. La signalisation SIP peut réussir alors que le flux audio échoue dans un sens.

Que tester avant la mise en service ?

Il faut tester appels entrants et sortants, numéros d’urgence, routage interne, identification appelant, DTMF, codecs, routes de secours, intégration d’enregistrement et qualité d’appel sous charge réseau normale.
