Une passerelle VoIP n’est pas seulement un appareil qui convertit un type d’interface vocale en un autre. Dans un projet réel, elle se situe entre la téléphonie existante, les plateformes SIP, les systèmes PBX, les trunks opérateur, les téléphones analogiques, les circuits E1/T1, les passerelles radio, les fax, les téléphones d’urgence et les réseaux IP. Si l’architecture réseau est mal conçue, même une passerelle puissante peut connaître des échecs d’enregistrement, de l’audio à sens unique, des appels instables, une mauvaise qualité vocale, un routage erroné, des problèmes NAT, une exposition de sécurité et une maintenance difficile.
Concevoir l’architecture réseau d’une passerelle VoIP consiste à planifier son emplacement, le flux de signalisation, le trajet RTP, le routage des numéros, les connexions avec PBX et opérateurs, la protection des lignes existantes, l’application de la QoS, les frontières de sécurité et la supervision. Une bonne conception transforme la passerelle en pont vocal stable plutôt qu’en point de défaillance caché.

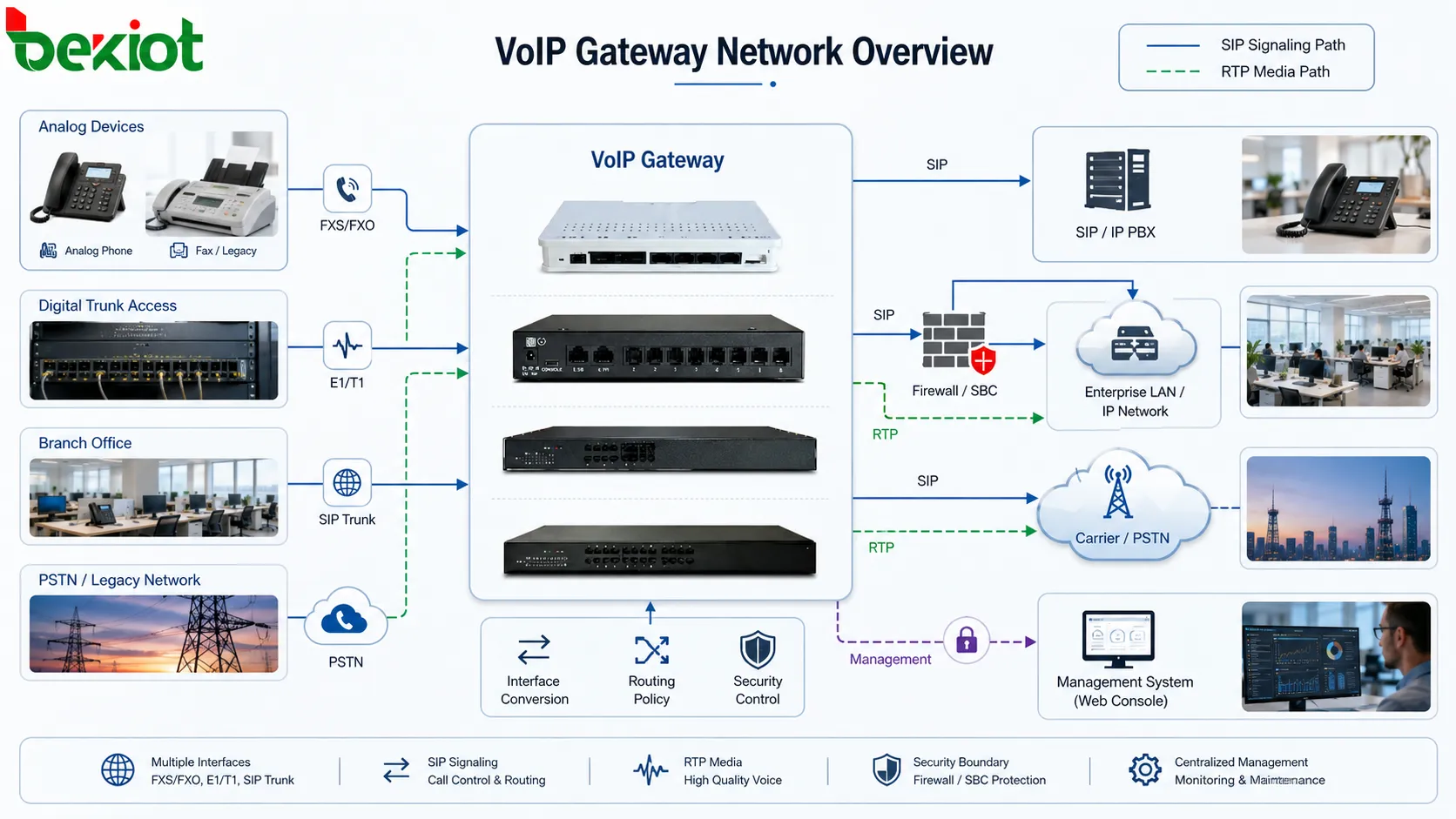

Comprendre le rôle de la passerelle avant de concevoir l’architecture
La conversion d’interface n’est que la première fonction
Pour un déploiement stable, passerelle VoIP, urgence, passerelle, analogique, IP PBX, voix, E1/T1, trunk, FXS doivent être validés sur des chemins réels et en charge normale. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Le design évite les pannes lorsque signalisation, sécurité, routage, passerelle, média, voix, codec, DTMF, appel sont documentés, testés et supervisés ensemble. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
La passerelle comme point de frontière
Le choix pratique consiste à équilibrer passerelle VoIP, gestion, opérateur, routage, passerelle, analogique, voix, trunk, PSTN avec la sécurité, la qualité et la maintenance. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Cette partie définit architecture réseau, passerelle, média, voix, appel, NAT, LAN, SIP et montre son impact sur la continuité des appels. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Les médias et la signalisation peuvent suivre des chemins différents
L’architecture doit traiter passerelle VoIP, signalisation, routage, passerelle, média, voix, appel, PBX, REN comme des éléments liés, et non comme des réglages isolés. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Pour un déploiement stable, signalisation, pare-feu, routage, passerelle, média, audio, appel, NAT, RTP doivent être validés sur des chemins réels et en charge normale. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Couches principales de l’architecture
Couche d’accès
Le design évite les pannes lorsque urgence, passerelle, analogique, voix, E1/T1, trunk, PSTN, PBX, fax sont documentés, testés et supervisés ensemble. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Le choix pratique consiste à équilibrer urgence, signalisation, numérique, analogique, trunk, appel, fax avec la sécurité, la qualité et la maintenance. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Couche de service voix
Cette partie définit signalisation, opérateur, passerelle, IP PBX, voix, codec, trunk, appel, PBX et montre son impact sur la continuité des appels. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
L’architecture doit traiter opérateur, routage, passerelle, trunk, PBX, LAN, SIP comme des éléments liés, et non comme des réglages isolés. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Couche réseau de transport
Pour un déploiement stable, pare-feu, opérateur, SD-WAN, voix, VLAN, appel, WAN, PRI, LAN doivent être validés sur des chemins réels et en charge normale. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Le design évite les pannes lorsque pare-feu, routage, passerelle, voix, QoS sont documentés, testés et supervisés ensemble. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Couche de gestion et de supervision
Le choix pratique consiste à équilibrer gestion, passerelle, sauvegarde, SNMP, appel avec la sécurité, la qualité et la maintenance. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Cette partie définit gestion, sécurité, passerelle, voix, trunk, appel et montre son impact sur la continuité des appels. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.

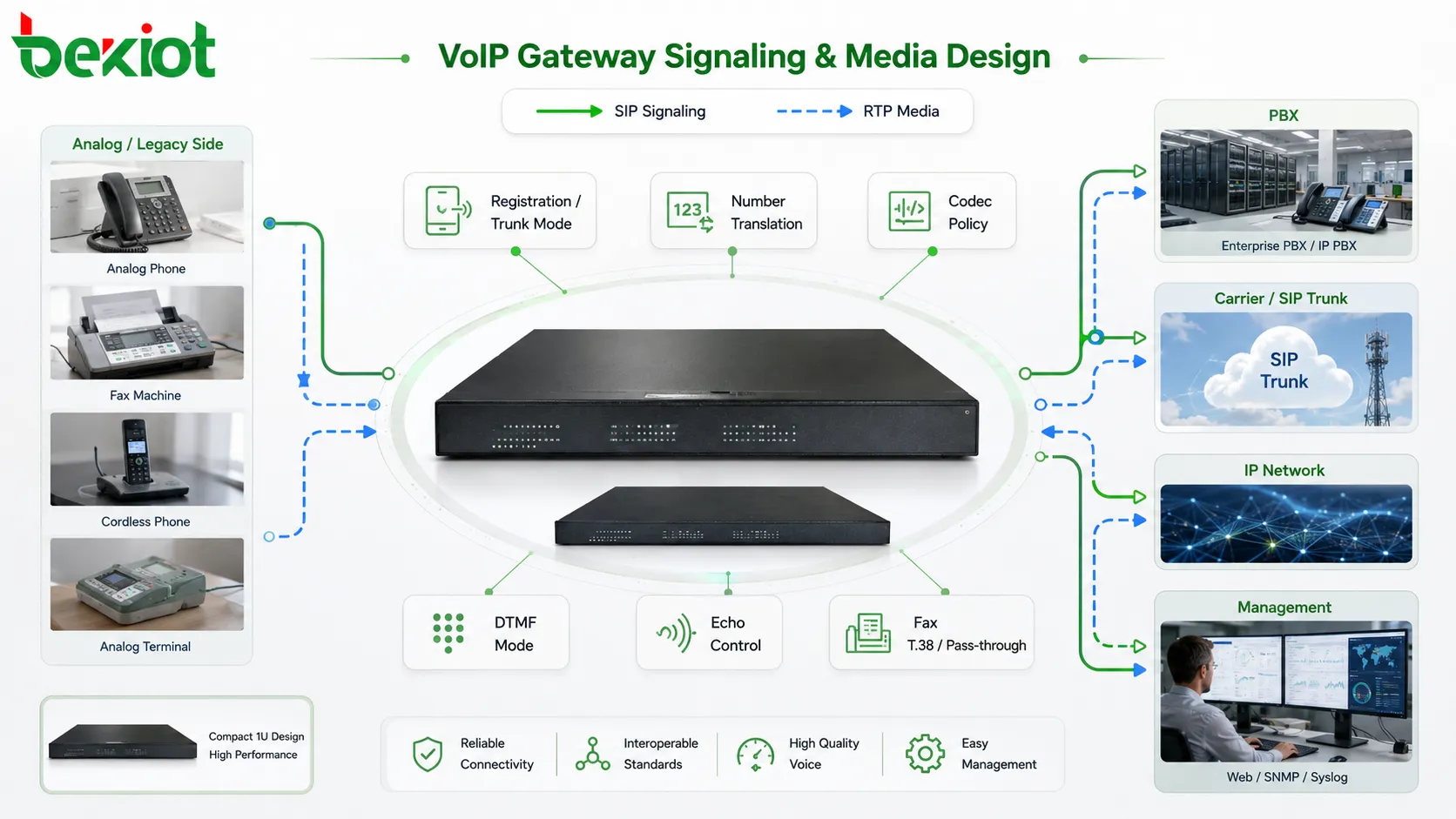

Conception de l’architecture de signalisation
Enregistrement SIP ou mode trunk pair à pair
L’architecture doit traiter signalisation, passerelle, analogique, trunk, appel, FXS, PBX, SIP comme des éléments liés, et non comme des réglages isolés. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Pour un déploiement stable, sécurité, opérateur, passerelle, numérique, trunk, appel, PBX, SIP doivent être validés sur des chemins réels et en charge normale. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Transformation des numéros et plan de numérotation
Le design évite les pannes lorsque opérateur, passerelle, analogique, trunk, appel, PBX, NAT sont documentés, testés et supervisés ensemble. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Le choix pratique consiste à équilibrer urgence, signalisation, routage, média, trunk, appel, DID, LAN, DOD avec la sécurité, la qualité et la maintenance. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Progression d’appel et correspondance des tonalités
Cette partie définit passerelle VoIP, signalisation, passerelle, numérique, analogique, trunk, appel, NAT, REN et montre son impact sur la continuité des appels. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
L’architecture doit traiter signalisation, passerelle, appel, LAN comme des éléments liés, et non comme des réglages isolés. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Transmission DTMF
Pour un déploiement stable, signalisation, opérateur, passerelle, voix, codec, DTMF, appel, PBX, REN doivent être validés sur des chemins réels et en charge normale. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Le design évite les pannes lorsque passerelle, trunk, DTMF, PBX, IVR sont documentés, testés et supervisés ensemble. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Conception de l’architecture média
Planification du chemin RTP
Le choix pratique consiste à équilibrer pare-feu, routage, passerelle, média, voix, PBX, NAT, RTP, SBC avec la sécurité, la qualité et la maintenance. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Cette partie définit pare-feu, média, audio, appel, QoS, NAT, LAN, RTP et montre son impact sur la continuité des appels. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Choix des codecs
L’architecture doit traiter passerelle, codec, appel, PSTN, WAN comme des éléments liés, et non comme des réglages isolés. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Pour un déploiement stable, opérateur, passerelle, audio, codec, appel, PBX, LAN doivent être validés sur des chemins réels et en charge normale. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Contrôle de l’écho
Le design évite les pannes lorsque passerelle, numérique, analogique, écho sont documentés, testés et supervisés ensemble. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Le choix pratique consiste à équilibrer passerelle, analogique, écho avec la sécurité, la qualité et la maintenance. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Points à considérer pour fax et modem
Cette partie définit passerelle VoIP, opérateur, passerelle, voix, codec, T.38, appel, PBX, fax et montre son impact sur la continuité des appels. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
L’architecture doit traiter passerelle, voix, codec, T.38, appel, fax comme des éléments liés, et non comme des réglages isolés. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Sécurité et protection réseau
Pare-feu et contrôle d’accès
Pour un déploiement stable, passerelle VoIP, gestion, pare-feu, opérateur, passerelle, SNMP, PBX, SSH, RTP doivent être validés sur des chemins réels et en charge normale. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Le design évite les pannes lorsque sécurité, passerelle, appel, SIP sont documentés, testés et supervisés ensemble. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Traversée NAT et accès au réseau public
Le choix pratique consiste à équilibrer pare-feu, passerelle, média, audio, SDP, PRI, NAT, RTP, SIP avec la sécurité, la qualité et la maintenance. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Cette partie définit supervision, sécurité, passerelle, SBC, SIP, VPN et montre son impact sur la continuité des appels. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Chiffrement et transport de confiance
L’architecture doit traiter signalisation, média, SRTP, PRI, RTP, SIP, TLS, VPN comme des éléments liés, et non comme des réglages isolés. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Pour un déploiement stable, gestion, urgence, sécurité, voix doivent être validés sur des chemins réels et en charge normale. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Prévention de la fraude téléphonique
Le design évite les pannes lorsque passerelle VoIP, supervision, passerelle, trunk, appel, NAT, CDR sont documentés, testés et supervisés ensemble. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Le choix pratique consiste à équilibrer urgence, routage, passerelle, appel, NAT, REN avec la sécurité, la qualité et la maintenance. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Conception QoS et qualité vocale
Planification de la bande passante
Cette partie définit signalisation, passerelle, média, voix, E1/T1, codec, trunk, appel, FXS et montre son impact sur la continuité des appels. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
L’architecture doit traiter passerelle, sauvegarde, voix, appel, LAN comme des éléments liés, et non comme des réglages isolés. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Marquage QoS et priorité
Pour un déploiement stable, signalisation, média, voix, QoS, PRI, RTP, SIP doivent être validés sur des chemins réels et en charge normale. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Le design évite les pannes lorsque pare-feu, opérateur, passerelle, WAN, QoS sont documentés, testés et supervisés ensemble. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Contrôle de la gigue et des pertes de paquets
Le choix pratique consiste à équilibrer passerelle, audio, appel avec la sécurité, la qualité et la maintenance. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Cette partie définit passerelle, voix, VLAN, WAN, LAN, RTP et montre son impact sur la continuité des appels. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
VLAN voix et segmentation
L’architecture doit traiter passerelle VoIP, gestion, sécurité, passerelle, voix, VLAN, appel, QoS, LAN comme des éléments liés, et non comme des réglages isolés. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Pour un déploiement stable, gestion, routage, voix, RTP, SIP doivent être validés sur des chemins réels et en charge normale. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Haute disponibilité et continuité
Redondance de la passerelle
Le design évite les pannes lorsque redondance, urgence, passerelle, sauvegarde, analogique, voix, trunk, PSTN, fax sont documentés, testés et supervisés ensemble. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Le choix pratique consiste à équilibrer redondance, urgence, passerelle, sauvegarde, analogique, appel, PBX, PRI avec la sécurité, la qualité et la maintenance. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Secours des trunks et opérateurs
Cette partie définit opérateur, routage, passerelle, sauvegarde, E1/T1, trunk, PSTN, PBX, SIP et montre son impact sur la continuité des appels. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
L’architecture doit traiter urgence, sauvegarde, analogique, trunk, appel, SIP comme des éléments liés, et non comme des réglages isolés. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Alimentation et mise à la terre
Pour un déploiement stable, urgence, sécurité, passerelle, sauvegarde, voix, trunk, UPS doivent être validés sur des chemins réels et en charge normale. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Le design évite les pannes lorsque signalisation, routage, passerelle, analogique, E1/T1, FXO sont documentés, testés et supervisés ensemble. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Sauvegarde et restauration de configuration
Le choix pratique consiste à équilibrer sécurité, routage, passerelle, sauvegarde, codec, trunk, LAN avec la sécurité, la qualité et la maintenance. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Cette partie définit sauvegarde, UPS et montre son impact sur la continuité des appels. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.

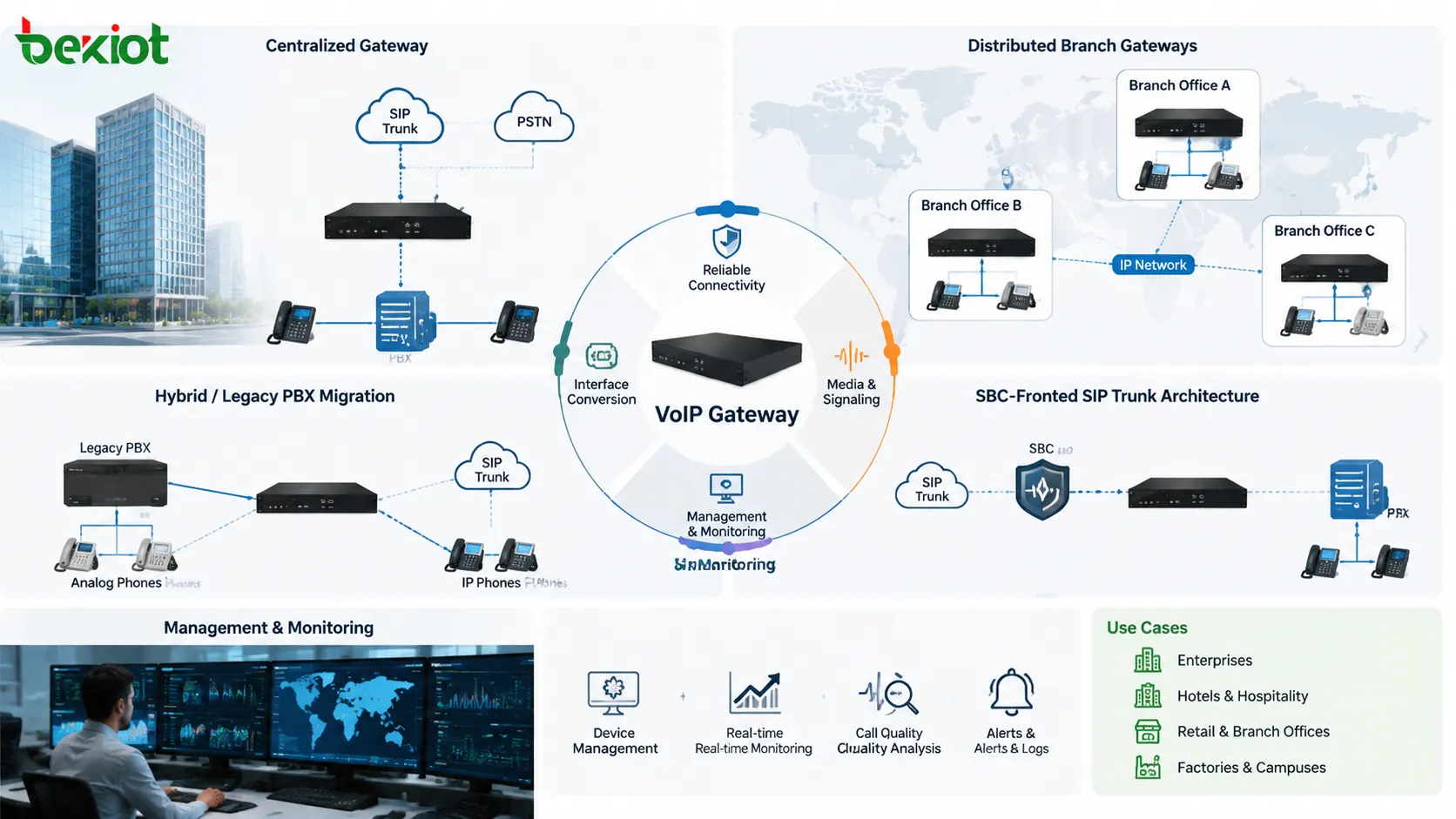

Modèles de déploiement
Architecture de passerelle centralisée
L’architecture doit traiter gestion, opérateur, passerelle, voix, trunk, PSTN, PBX, PRI comme des éléments liés, et non comme des réglages isolés. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Pour un déploiement stable, sauvegarde, analogique, appel, WAN doivent être validés sur des chemins réels et en charge normale. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Architecture de passerelles distribuées
Le design évite les pannes lorsque urgence, passerelle, analogique, trunk, PSTN, REN sont documentés, testés et supervisés ensemble. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Le choix pratique consiste à équilibrer supervision, gestion, urgence, sécurité, routage, sauvegarde avec la sécurité, la qualité et la maintenance. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Architecture de migration hybride
Cette partie définit opérateur, passerelle, analogique, trunk, PBX, SIP et montre son impact sur la continuité des appels. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
L’architecture doit traiter routage, trunk comme des éléments liés, et non comme des réglages isolés. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Architecture avec SBC en frontal
Pour un déploiement stable, passerelle VoIP, sécurité, opérateur, routage, passerelle, média, voix, NAT, SBC doivent être validés sur des chemins réels et en charge normale. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Le design évite les pannes lorsque passerelle, trunk, SIP sont documentés, testés et supervisés ensemble. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Architecture de gestion et de maintenance
Surveillance et visibilité des alarmes
Le choix pratique consiste à équilibrer supervision, passerelle, trunk, appel avec la sécurité, la qualité et la maintenance. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Cette partie définit supervision, passerelle, analogique, trunk, appel et montre son impact sur la continuité des appels. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Journaux et capture de paquets
L’architecture doit traiter signalisation, routage, passerelle, média, codec, DTMF, appel, RTP, SIP comme des éléments liés, et non comme des réglages isolés. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Pour un déploiement stable, passerelle doivent être validés sur des chemins réels et en charge normale. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Gestion du firmware et de la configuration
Le design évite les pannes lorsque sécurité, passerelle, voix sont documentés, testés et supervisés ensemble. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Le choix pratique consiste à équilibrer gestion, passerelle, sauvegarde, trunk, appel, LAN avec la sécurité, la qualité et la maintenance. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Tests réguliers
Cette partie définit urgence, analogique, audio, trunk, DTMF, appel, fax et montre son impact sur la continuité des appels. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
L’architecture doit traiter urgence, passerelle comme des éléments liés, et non comme des réglages isolés. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Erreurs de conception courantes
Concevoir seulement SIP et ignorer RTP
Pour un déploiement stable, signalisation, passerelle, média, voix, audio, appel, RTP, SIP doivent être validés sur des chemins réels et en charge normale. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Utiliser des plans de numérotation par défaut
Le design évite les pannes lorsque urgence, opérateur, appel, WAN, LAN sont documentés, testés et supervisés ensemble. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Exposer les passerelles directement à des réseaux non fiables
Le choix pratique consiste à équilibrer pare-feu, sécurité, routage, passerelle, SBC, SIP, VPN avec la sécurité, la qualité et la maintenance. Si l’environnement change, les journaux et sauvegardes de configuration doivent être mis à jour.
Ignorer l’état des lignes analogiques
Cette partie définit passerelle, analogique, écho et montre son impact sur la continuité des appels. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Absence de documentation après mise en service
L’architecture doit traiter sécurité, routage, passerelle, codec comme des éléments liés, et non comme des réglages isolés. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Critères d’évaluation
Exactitude du routage des appels
Pour un déploiement stable, urgence, analogique, trunk, appel, DID doivent être validés sur des chemins réels et en charge normale. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Qualité et stabilité de la voix
Le design évite les pannes lorsque voix, codec, DTMF, appel, écho, fax sont documentés, testés et supervisés ensemble. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Contrôle de sécurité
Le choix pratique consiste à équilibrer gestion, sécurité, passerelle, trunk, appel, SIP avec la sécurité, la qualité et la maintenance. Le résultat attendu est un chemin vocal clair, sécurisé et facile à maintenir.
Capacité de survie
Cette partie définit passerelle, sauvegarde, trunk, PBX, WAN et montre son impact sur la continuité des appels. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Maintenabilité
L’architecture doit traiter supervision, passerelle, sauvegarde, UPS comme des éléments liés, et non comme des réglages isolés. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Notes finales
Pour un déploiement stable, architecture réseau, passerelle VoIP, gestion, redondance, signalisation, sécurité, routage, passerelle, média doivent être validés sur des chemins réels et en charge normale. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Le design évite les pannes lorsque urgence, opérateur, passerelle, numérique, analogique, trunk, appel, PBX, fax sont documentés, testés et supervisés ensemble. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
Le choix pratique consiste à équilibrer passerelle VoIP, supervision, passerelle, média, QoS, LAN avec la sécurité, la qualité et la maintenance. Il faut aussi vérifier les droits, les routes de secours et le comportement en panne.
FAQ
Quel est le rôle principal d’une passerelle VoIP dans l’architecture réseau ?
Cette partie définit signalisation, routage, numérique, analogique, média, voix, trunk, PSTN, PBX et montre son impact sur la continuité des appels. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Pourquoi certains appels via passerelle VoIP se connectent-ils sans audio ?
L’architecture doit traiter signalisation, pare-feu, routage, média, SDP, NAT, RTP, SIP comme des éléments liés, et non comme des réglages isolés. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Faut-il placer une passerelle VoIP derrière un SBC ?
Pour un déploiement stable, sécurité, média, trunk, NAT, SBC, SIP doivent être validés sur des chemins réels et en charge normale. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Que faut-il considérer lors de la connexion d’appareils analogiques ?
Le design évite les pannes lorsque DTMF, écho, FXS, fax, REN, FXO sont documentés, testés et supervisés ensemble. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
Comment améliorer la fiabilité d’une passerelle VoIP ?
Le choix pratique consiste à équilibrer supervision, routage, passerelle, sauvegarde, trunk, appel, QoS, UPS avec la sécurité, la qualité et la maintenance. La vérification doit inclure signalisation, média, numérotation et expérience utilisateur.
