Quelles sont les erreurs les plus fréquentes lors de l'installation de téléphones antidéflagrants ?

Lors de l'installation d'un téléphone antidéflagrant, une situation peut être particulièrement trompeuse : l'appareil s'allume, s'enregistre correctement auprès du serveur SIP, reçoit les appels de la salle de contrôle et passe des appels sortants sans difficulté apparente. Du point de vue des communications, tout semble fonctionner. Pourtant, un détail de montage peut avoir déjà modifié l'une des conditions maîtrisées sur lesquelles repose la conception initiale de l'équipement.

Un installateur peut remplacer le presse-étoupe prescrit par un modèle qui semble convenir, obturer une entrée inutilisée avec un bouchon disponible, percer une nouvelle ouverture parce que l'orientation initiale du câble est peu pratique ou déplacer le téléphone de plusieurs mètres pour simplifier le câblage. Aucune de ces interventions n'entraîne nécessairement une panne immédiate. Le téléphone peut même réussir un essai d'appel élémentaire le jour même. C'est précisément pourquoi ces erreurs sont plus difficiles à repérer qu'un appareil qui refuse tout simplement de s'allumer.

Pour les équipements installés en zone dangereuse, une communication réussie confirme seulement que le chemin de communication fonctionne à cet instant ; elle ne prouve pas, à elle seule, la conformité de l'installation. La conception de l'enveloppe, l'emplacement réel de pose, l'entrée de câble, les dispositifs d'obturation, les accessoires, l'alimentation et l'inspection initiale définissent ensemble l'état final de l'installation. La norme IEC 60079-14:2024 rassemble la conception, le choix, l'installation et l'inspection initiale des équipements Ex dans un même cadre technique. En pratique, le choix d'un équipement approprié ne constitue qu'une partie du travail d'ingénierie.

Nombre des risques d'installation les plus importants apparaissent durant la période relativement courte qui sépare le déballage du téléphone de sa mise en service au mur.

Pourquoi un téléphone peut-il fonctionner normalement tout en étant mal installé ?

Pour les équipements basse tension classiques, la mise en service suit souvent une séquence connue : mettre l'appareil sous tension, le raccorder au réseau et tester ses fonctions. Si le terminal obtient une adresse IP, s'enregistre auprès du serveur SIP et réussit les appels entrants, sortants et les conversations bidirectionnelles, l'installation peut paraître presque achevée. Un téléphone antidéflagrant ne peut pas être évalué uniquement de cette manière : les essais de communication valident le service, pas l'ensemble de l'installation en zone dangereuse.

Un presse-étoupe peut, par exemple, serrer suffisamment un câble Ethernet pour que le téléphone se connecte au réseau. Mais s'il est incompatible avec le diamètre du câble, la configuration de l'entrée ou le mode de protection contre les explosions, l'enregistrement SIP réussi ne résout pas le problème. De même, une enveloppe qui ne présente aucune infiltration d'eau immédiate ne garantit pas l'étanchéité à long terme ; un téléphone solidement fixé au mur n'est pas nécessairement placé là où le personnel pourra l'atteindre et l'utiliser rapidement en situation d'urgence.

Plusieurs idées reçues entraînent des problèmes dans les projets de communication en zone dangereuse :

• La continuité électrique ne signifie pas que l'installation antidéflagrante est correcte ;

• Un enregistrement SIP réussi ne garantit pas la bonne installation de l'entrée de câble ;

• L'absence d'infiltration d'eau visible ne garantit pas une étanchéité durable à l'environnement ;

• Une fixation mécanique solide ne garantit pas que le personnel pourra rapidement trouver et utiliser le téléphone lors d'un incident.

L'installation doit donc être évaluée selon deux axes complémentaires. Le premier est l' intégrité de la protection contre les explosions : il s'agit de vérifier que l'installation conserve les conditions liées au mode de protection initial de l'équipement. Le second est la disponibilité des communications d'urgence : le terminal doit rester accessible, utilisable et relié au bon destinataire lorsqu'il est réellement nécessaire. Un poste de communication fixe en zone dangereuse n'a de valeur technique que si les deux exigences sont remplies.

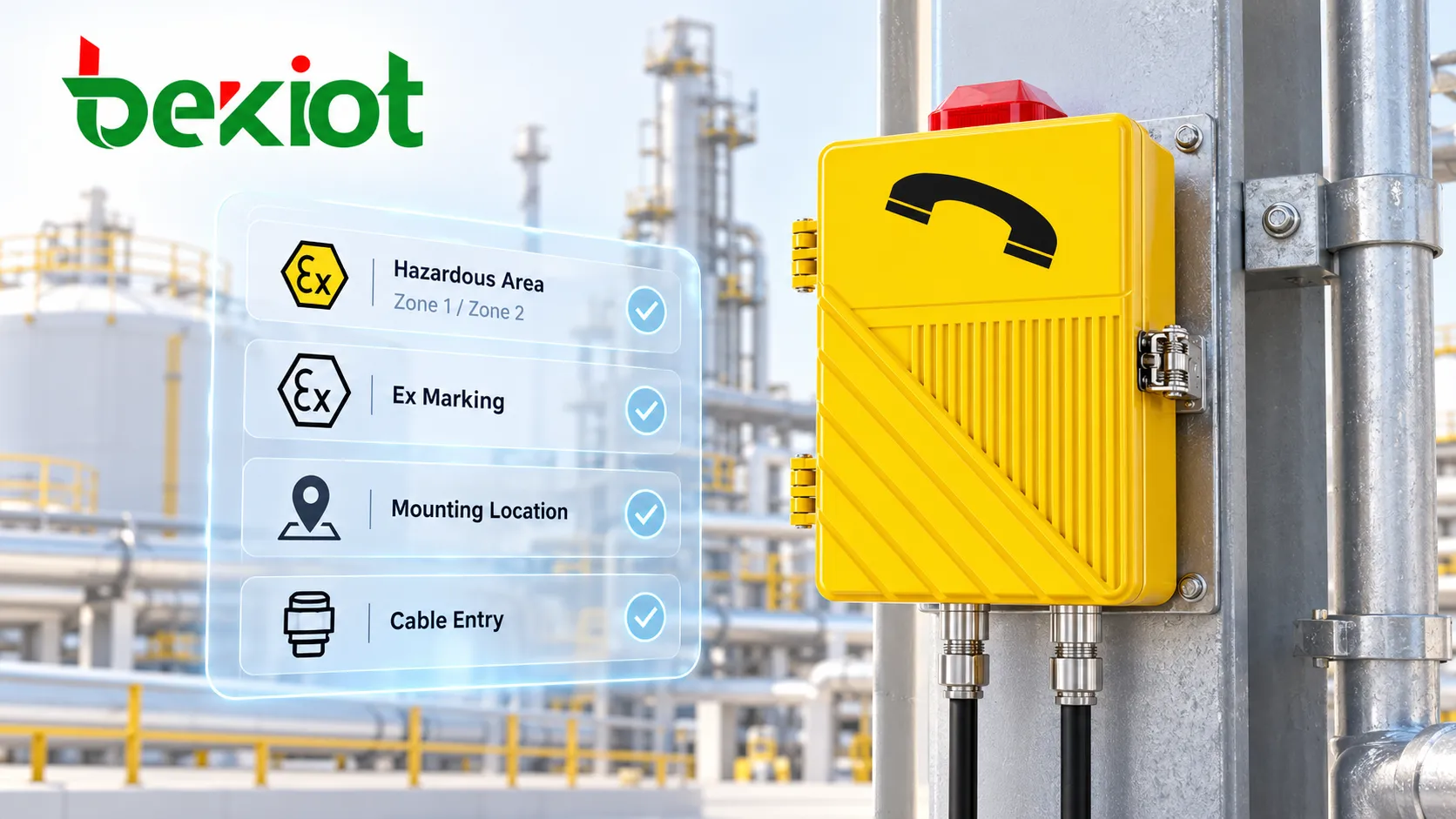

Erreur 1 : supposer que tout téléphone antidéflagrant certifié peut être installé n'importe où

« C'est un téléphone antidéflagrant, donc on peut l'installer partout en zone dangereuse » : cette supposition est facile à faire, mais essentielle à éviter. La protection contre les explosions ne constitue pas une catégorie uniforme. Les emplacements dangereux peuvent présenter des gaz ou des poussières combustibles, des classements en zones différents, des groupes d'équipements, des classes de température et des conditions de température ambiante distinctes. L'adéquation d'un appareil à un emplacement précis dépend de son marquage Ex réel, du champ de sa certification et des normes appliquées au projet, et non du seul terme « antidéflagrant » dans son nom commercial.

Ce problème apparaît souvent tard dans le projet. Le téléphone a pu être prévu à l'emplacement A lors de l'étude, mais les tuyauteries, structures métalliques, équipements, supports ou contraintes de cheminement des câbles conduisent les installateurs à le déplacer de plusieurs mètres pendant les travaux. Pour un téléphone IP ordinaire, il peut s'agir d'un simple ajustement. En zone dangereuse, il faut vérifier que le nouvel emplacement satisfait toujours aux mêmes conditions d'installation.

Déplacer le terminal ne consiste donc pas seulement à vérifier que le câble Ethernet est suffisamment long. Le projet doit également confirmer :

• que le classement de la zone dangereuse reste identique au nouvel emplacement ;

• que la température ambiante et l'exposition à la corrosion n'ont pas changé ;

• que le marquage et les conditions de certification de l'équipement restent applicables ;

• que le cheminement et la configuration d'entrée des câbles restent conformes à l'étude ;

• que la nouvelle position ne compromet pas l'accès au téléphone en cas d'urgence.

Si l'adéquation à la zone dangereuse n'a pas encore été confirmée lors du choix du matériel, consultez    Comment choisir un téléphone antidéflagrant adapté aux zones dangereuses. Lors de l'installation, l'objectif est différent : il faut conserver sur le terrain les conditions validées pendant l'étude.

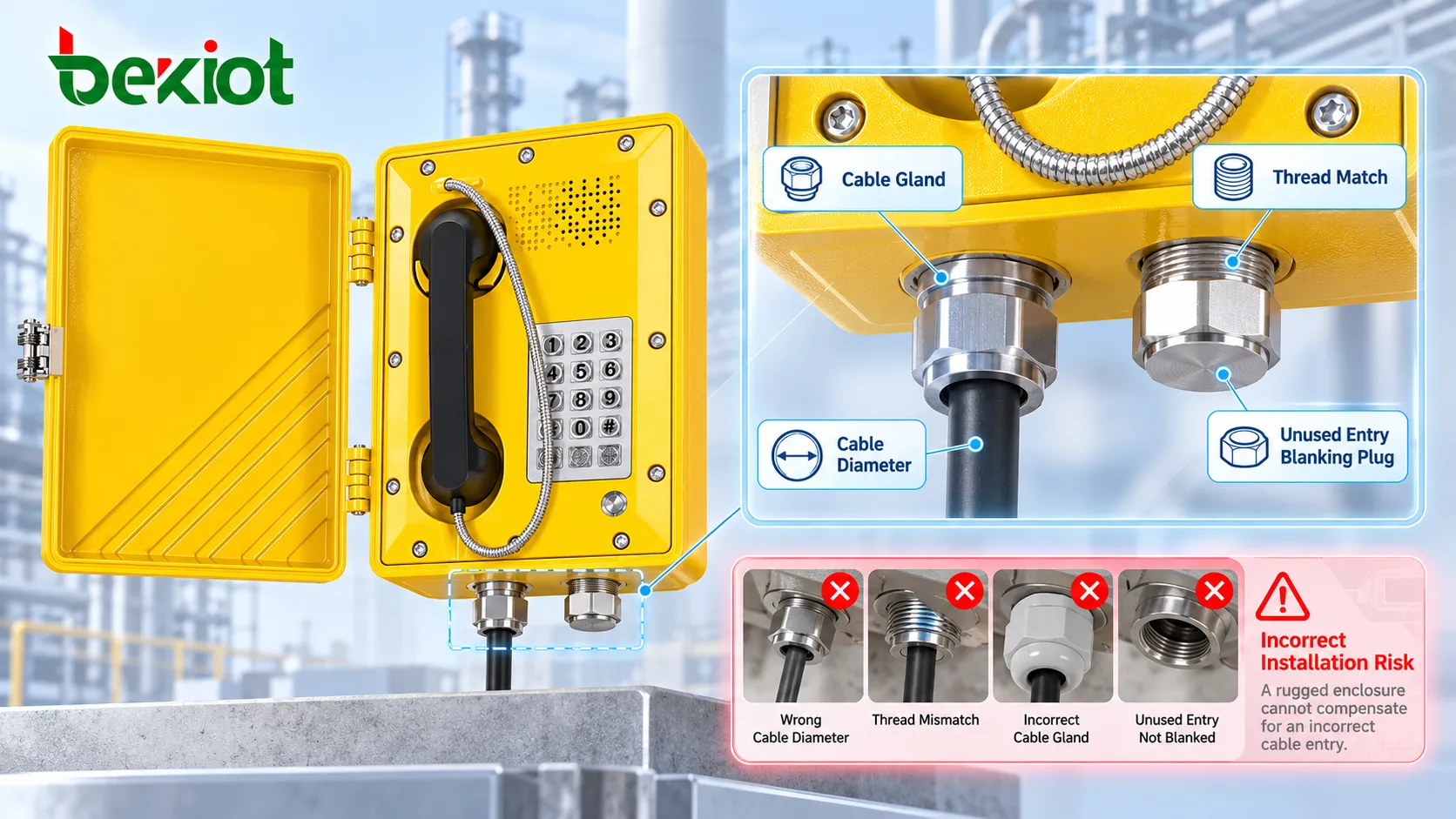

Erreur 2 : considérer le presse-étoupe comme une simple pince de maintien du câble

Sur un téléphone antidéflagrant, le presse-étoupe passe facilement inaperçu, car il attire moins l'attention que l'enveloppe du téléphone. Il s'agit pourtant de l'un des points de contrôle les plus importants. Dans une installation basse tension classique, un presse-étoupe assure principalement la retenue du câble, l'étanchéité environnementale et le soulagement des contraintes mécaniques. En zone dangereuse, l'entrée de câble participe également au maintien des conditions du mode de protection initial de l'équipement.

Les recommandations techniques de l'IEC relatives aux entrées de câbles en zones dangereuses associent directement les presse-étoupes à l'intégrité de l'enveloppe et à la protection contre les agressions environnementales. Pour un équipement de type Ex « d », l'association entre câble et presse-étoupe influe aussi sur la conservation des conditions initiales de confinement d'une explosion. Le contrôle ne peut donc pas se limiter à vérifier le serrage du presse-étoupe.

Sur site, il faut au minimum vérifier :

• que le presse-étoupe convient au mode de protection contre les explosions de l'équipement ;

• que le filetage correspond à celui de l'entrée ;

• que le diamètre réel du câble se situe dans la plage autorisée ;

• que le presse-étoupe est adapté à la construction du câble lorsqu'un câble armé est utilisé ;

• que les éléments d'étanchéité sont correctement positionnés, complets et non remplacés par des pièces inadaptées ;

• que le câble ne subit pas de traction continue, d'efforts latéraux ou de compression mécanique.

Une autre idée reçue consiste à penser qu'un téléphone doté d'un indice IP élevé conserve automatiquement la même protection après câblage. En réalité, l'état de l'enveloppe à la sortie d'usine et l'entrée de câble installée sur site forment une même chaîne de protection. Une enveloppe robuste ne compense pas une entrée de câble mal installée.

Erreur 3 : boucher les entrées inutilisées avec n'importe quel élément et percer de nouveaux trous sur site

Les solutions provisoires sont fréquentes sur les chantiers : « Nous n'utilisons pas cette ouverture, bouchons-la pour le moment » ou « L'entrée d'origine est difficile d'accès, perçons-en une autre ». Ces pratiques peuvent convenir à certaines enveloppes ordinaires, mais ne s'appliquent pas automatiquement aux téléphones antidéflagrants.

Les entrées de câble inutilisées doivent rester obturées d'une manière compatible avec la conception et les exigences d'installation de l'équipement. Une ouverture libre ne doit pas être fermée avec un bouchon plastique banal, du ruban adhésif, un mastic provisoire ou un bouchon fileté non identifié au seul motif qu'aucun second câble n'est prévu. Le même principe s'applique au perçage sur site : une enveloppe antidéflagrante n'est pas une boîte de jonction basse tension ou en acier inoxydable ordinaire.

Toute nouvelle ouverture soulève immédiatement plusieurs questions :

• l'entrée supplémentaire est-elle autorisée par la conception d'origine et les conditions de certification ;

• l'emplacement, le filetage et l'épaisseur de paroi satisfont-ils aux exigences applicables ;

• le nouveau presse-étoupe est-il correctement associé à cette entrée ;

• l'usinage a-t-il modifié la structure mécanique de l'enveloppe ;

• des copeaux, bavures ou dommages d'usinage ont-ils pénétré dans l'équipement ou l'ont-ils affecté ?

Si le projet exige réellement un adaptateur, un réducteur ou une autre configuration d'entrée, la modification doit être contrôlée au regard de la documentation de l'équipement, des conditions de certification, des exigences du fabricant et des règles techniques du projet pour les zones dangereuses. Elle ne doit pas être traitée comme une opération d'usinage courante sur site.

Ce principe vaut aussi pour les joints de l'enveloppe, les fixations et les structures d'étanchéité. Ajouter du mastic polyvalent sur une jonction « pour améliorer l'étanchéité » ou meuler une surface d'appui parce que le couvercle ferme mal peut sembler résoudre un problème de chantier tout en créant une nouvelle incertitude technique.

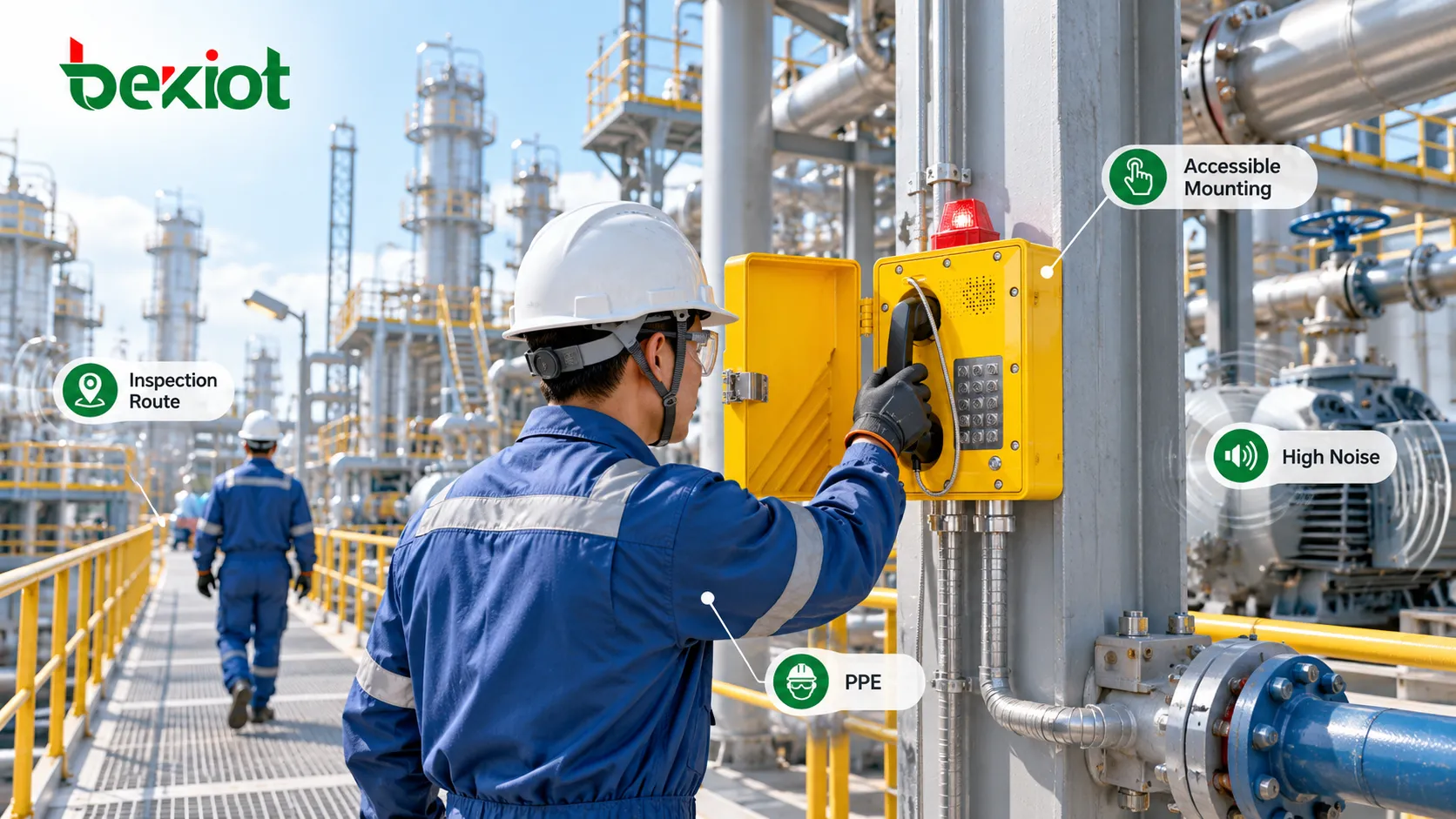

Erreur 4 : choisir l'emplacement uniquement pour faciliter le câblage

En zone dangereuse, mesurer la longueur du câble est simple. Le trajet qu'une personne doit emprunter pour atteindre le téléphone est beaucoup plus facile à négliger. Sur un plan d'ingénierie, le téléphone est représenté par une coordonnée. Lors d'un incident réel, l'utilisateur peut cependant porter un casque, des gants, des lunettes de protection et d'autres EPI, tout en travaillant dans un milieu bruyant, mal éclairé et encombré de tuyauteries, de vapeur ou d'équipements de procédé.

Un téléphone installé derrière un équipement volumineux, au-delà d'une passerelle étroite ou loin d'un parcours d'inspection habituel est certes présent, mais peut avoir une utilité pratique réduite en cas d'urgence. Cette question est encore plus importante pour les modèles équipés d'avertisseurs sonores, de balises lumineuses ou d'un appel d'urgence à touche unique : l'emplacement détermine non seulement qui peut utiliser le téléphone, mais aussi qui peut entendre ou voir l'alerte associée.

L'emplacement doit donc être examiné du point de vue des utilisateurs :

• le téléphone est-il facilement accessible depuis les parcours habituels d'inspection et d'exploitation ;

• le personnel devrait-il traverser une zone potentiellement dangereuse pour l'atteindre en cas d'incident ;

• la hauteur permet-elle de manipuler les touches et de décrocher le combiné avec des gants ;

• le terminal est-il masqué par des tuyauteries, équipements ou garde-corps ;

• peut-il être identifié rapidement de nuit ou en faible luminosité ;

• le bruit ambiant continu risque-t-il de gêner la sonnerie ou la conversation bidirectionnelle ?

Le meilleur emplacement d'un téléphone antidéflagrant n'est pas celui où le câblage est le plus facile, mais celui que le personnel peut atteindre, reconnaître et utiliser rapidement lorsqu'un problème survient.

Erreur 5 : considérer le PoE, les commutateurs et l'alimentation comme de simples questions de basse tension dès lors que le téléphone est antidéflagrant

Avec la généralisation des téléphones antidéflagrants SIP, l'installation sur site est passée progressivement du câblage téléphonique traditionnel à l'idée d'un « câble Ethernet unique ». Un téléphone SIP alimenté en PoE peut effectivement n'avoir qu'un câble raccordé, mais celui-ci dépend en réalité d'un commutateur PoE, d'une baie réseau, d'un convertisseur de média, d'équipements de raccordement, du réseau central et d'un serveur SIP ou IP PBX. Chacun de ces composants peut conditionner la disponibilité des communications d'urgence.

Penser que « si le réseau fonctionne, le téléphone est alimenté »

Le PoE évite une alimentation séparée au niveau du terminal, mais ne fournit pas automatiquement une alimentation de secours à l'ensemble du système de communication. Si le commutateur PoE amont perd son alimentation, tous les téléphones qui en dépendent peuvent perdre à la fois l'énergie et l'accès réseau. Pour les appels d'urgence, il faut également examiner la présence d'une alimentation sans interruption (ASI/UPS), l'alimentation de secours et les modalités de reprise du commutateur PoE, du réseau central, du serveur SIP et de l'IP PBX.

Ignorer les exigences applicables aux autres équipements réseau en zone dangereuse

Le fait qu'un téléphone convienne à une zone dangereuse ne rend pas automatiquement un commutateur ordinaire, un module d'alimentation, un appareil de jonction ou un accessoire réseau apte au même emplacement. Chaque équipement électrique physiquement installé en zone dangereuse doit être évalué selon son propre emplacement, son mode de protection et les exigences du projet. Il ne doit pas être traité comme un équipement informatique standard sous prétexte qu'il sert le téléphone.

Réaliser la mise à la terre par habitude

Les exigences de mise à la terre, de liaison équipotentielle et de blindage des câbles varient selon la conception des équipements, le mode de protection et l'ingénierie du projet. L'installation doit suivre les documents du fabricant et le projet, et non le principe « nous avions raccordé le téléphone précédent comme cela ». Les sites extérieurs, les longues liaisons cuivre et les emplacements exposés aux surtensions peuvent également nécessiter des protections contre les surtensions et la foudre ainsi que des dispositifs d'isolement réseau pour préserver la disponibilité des communications.

C'est ici que se rejoignent protection contre les explosions et fiabilité des communications : le terminal peut être parfaitement adapté, mais une défaillance de conception du système amont peut quand même priver le personnel de communications pendant une urgence.

Erreur 6 : supposer qu'un indice IP élevé supprime les risques de condensation, de corrosion et d'infiltration d'eau

La protection contre les explosions et la protection contre les pénétrations répondent à des risques différents, et de nombreuses zones dangereuses sont également des environnements industriels sévères. Les installations pétrochimiques peuvent présenter des atmosphères corrosives ; les terminaux maritimes et les plateformes offshore subissent les embruns salins ; les sites extérieurs sont exposés à la pluie, au soleil et aux cycles thermiques ; certaines zones de procédé font l'objet de lavages réguliers.

Un indice IP élevé ne dispense donc pas d'examiner l'installation elle-même. Le cheminement des câbles en est un exemple. Si un câble dirige directement l'eau vers l'entrée de l'enveloppe, ou si des conduits et supports favorisent l'accumulation d'eau autour de cette entrée, l'état constaté après des mois ou des années de fonctionnement peut être très différent de celui observé à la mise en service.

La condensation due aux variations de température est un autre facteur souvent sous-estimé. L'absence d'eau de pluie visible à l'extérieur ne garantit pas que l'humidité interne ne posera jamais problème. Les cycles thermiques extérieurs, l'air humide et une mauvaise disposition des entrées de câble peuvent compromettre la tenue à l'environnement sur le long terme.

Au-delà de l'indice IP, l'installation doit prendre en compte :

• le respect de l'orientation de montage prévue par le produit ;

• l'existence d'un chemin d'écoulement ou de ruissellement du câble vers le téléphone ;

• l'adaptation des fixations, supports et accessoires métalliques à la corrosion du site ;

• la qualité de l'étanchéité des presse-étoupes et dispositifs d'obturation ;

• l'exposition à des lavages continus, aux embruns ou à des agents chimiques ;

• la possibilité d'inspecter ultérieurement la corrosion et les composants desserrés.

Obtenir un indice IP donné à la sortie d'usine et conserver une protection fiable après plusieurs années sur le terrain sont deux questions d'ingénierie distinctes.

Erreur 7 : penser qu'un serrage mécanique plus fort est toujours préférable

Les téléphones antidéflagrants sont généralement plus lourds que les téléphones de bureau. Leur fixation sûre sur un mur, une structure métallique, un poteau ou un support dédié est donc indispensable. Mais « plus c'est serré, plus c'est sûr » n'est pas une règle d'ingénierie suffisante. Si le mur n'est pas plan, si le support est déformé ou si les trous ne sont pas alignés, forcer l'enveloppe peut lui imposer des contraintes inutiles à long terme.

Le presse-étoupe ne doit pas non plus supporter le poids de toute la longueur de câble. Dans les installations industrielles soumises aux vibrations des machines, aux mouvements des véhicules ou à une forte activité humaine, la charge mécanique est souvent continue plutôt que limitée au montage.

Sur un site présentant des vibrations importantes, vérifier :

• la stabilité de l'assise de montage ;

• l'utilisation des composants de fixation prescrits ;

• l'absence de torsion ou de contraintes anormales sur l'enveloppe ;

• la présence de supports de câble indépendants et d'un mou approprié ;

• le risque de tractions répétées sur le cordon du combiné par les machines, véhicules ou personnes ;

• la tenue mécanique des balises, avertisseurs sonores et autres accessoires externes sous vibration.

Ces problèmes apparaissent rarement le jour de la pose. Après des mois de vibrations, de cycles thermiques et d'utilisation quotidienne, ils peuvent se manifester par des fixations desserrées, des entrées de câble sous contrainte, des connexions intermittentes ou des accessoires défaillants. Une bonne installation doit répondre à autre chose que « restera-t-il au mur aujourd'hui ? » : elle doit tenir compte de l'état de l'équipement après des années de service.

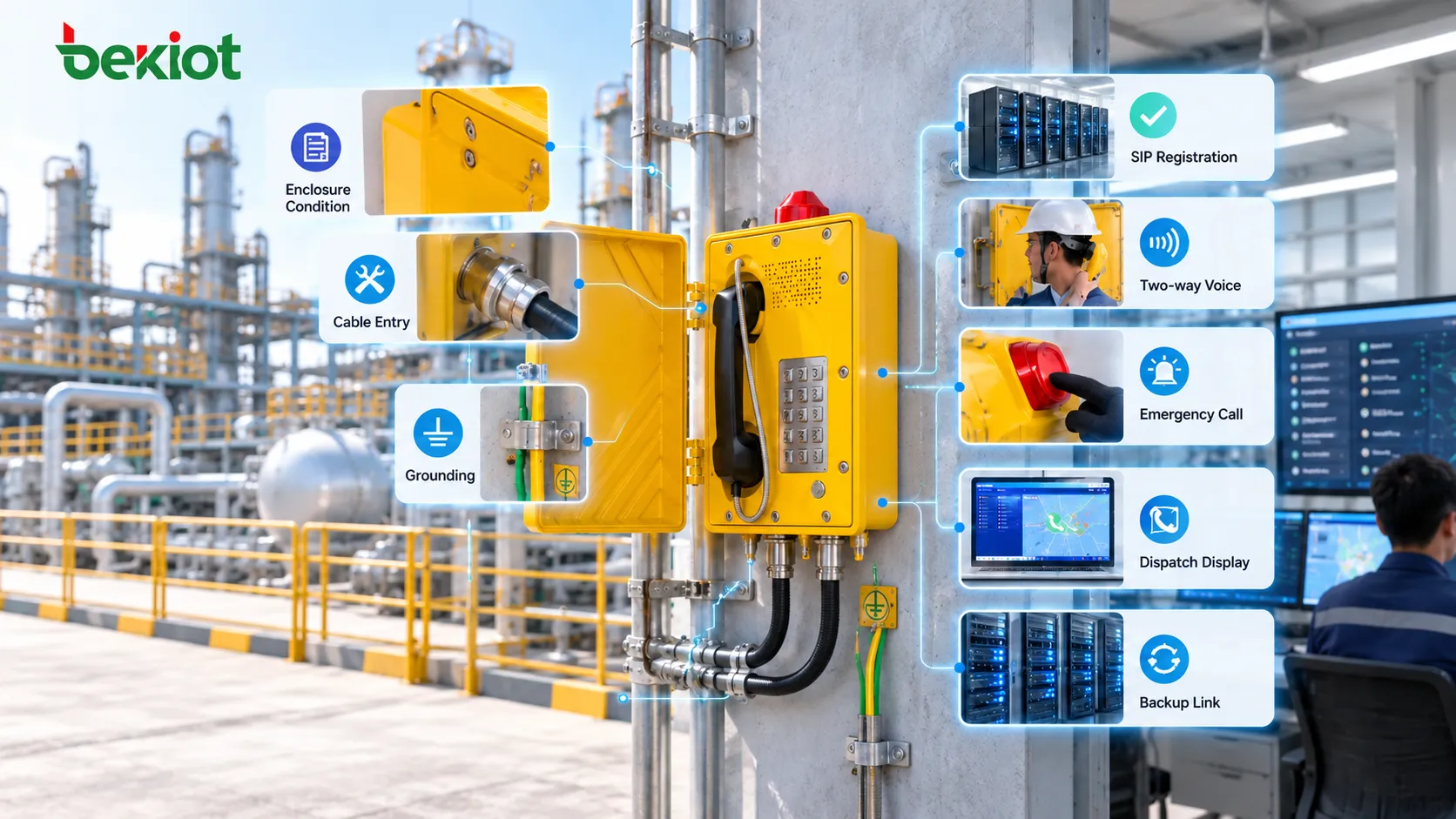

Erreur 8 : prendre un appel réussi pour une réception définitive

Utiliser « l'appel a abouti » comme seul critère de réception est l'un des moyens les plus simples de laisser des défauts d'installation entrer en exploitation durable. La norme IEC 60079-14:2024 inclut l'inspection initiale dans le cadre de l'installation, soulignant qu'elle en fait partie et n'est pas une étape facultative. Pour les téléphones antidéflagrants, le contrôle de conformité en zone dangereuse et les essais de réception des communications doivent donc constituer un processus coordonné.

Vérifier d'abord l'installation physique :

• la plaque signalétique correspond-elle à l'emplacement réel ;

• l'enveloppe, le couvercle et les fixations sont-ils exempts de dommages liés au montage ;

• le presse-étoupe, l'adaptateur et les dispositifs d'obturation sont-ils correctement installés ;

• le câble ne subit-il aucune traction, abrasion ou compression anormale ;

• les mises à la terre, liaisons équipotentielles et raccordements associés sont-ils conformes au projet ;

• les marquages et avertissements du produit restent-ils visibles ?

Les essais de communication doivent ensuite confirmer :

• le bon état de l'enregistrement SIP ou de la ligne analogique ;

• le fonctionnement des appels entrants, sortants, de la commutation du crochet et de l'audio bidirectionnel ;

• l'intelligibilité de la parole dans le bruit réel du site ;

• l'acheminement du bouton d'urgence ou de l'appel direct vers le bon destinataire ;

• si la console de répartition affiche l’identité et l’emplacement corrects du terminal ;

• le fonctionnement des balises lumineuses, avertisseurs sonores, enregistrements ou autres intégrations configurées ;

• les essais en conditions de panne réelles des serveurs de secours, systèmes ASI/UPS et chemins d'appel alternatifs prévus par la conception.

Un processus plus complet d'essais après installation est présenté dans    Comment tester un téléphone antidéflagrant après son installation ?.

Quelles erreurs d'installation faut-il détecter avant la remise de l'équipement ?

De nombreux problèmes d'installation de téléphones antidéflagrants suivent le même schéma : les communications fonctionnent à court terme alors qu'un risque à long terme a déjà été introduit. Les vérifications les plus utiles avant la remise de l'équipement portent donc non seulement sur les pannes évidentes, mais aussi sur les détails de montage que le simple fait que le téléphone fonctionne encore peut masquer.

Ces contrôles ne cherchent pas à imposer un travail inutile aux installateurs. Ils visent à repérer les problèmes pendant les phases de mise en service et de réception. Découvrir un défaut de presse-étoupe, de contrainte sur le câble, d'étanchéité ou de communication de secours après des mois ou des années d'exploitation en zone dangereuse est généralement bien plus difficile et perturbateur.

La qualité d'installation détermine la qualité des communications

La vraie valeur d'un téléphone antidéflagrant se révèle souvent au pire moment : anomalie de procédé, alarme de fuite, travailleur coincé, coupure de courant, basculement du réseau ou besoin urgent de joindre la salle de contrôle. Une bonne installation ne se limite pas à une apparence soignée le jour de la réception. Elle doit préserver, des années plus tard, une identification claire du matériel, des entrées de câble fiables, une fixation stable et un chemin de communication vérifiable.

Dans cette perspective, les erreurs d'installation les plus graves ne sont pas forcément celles qui empêchent le téléphone de s'allumer. Celles-ci sont assez faciles à détecter. Les plus difficiles à repérer sont celles où le téléphone fonctionne toujours et le projet peut être réceptionné, alors qu'une condition de montage maîtrisée a déjà été modifiée pendant les travaux.

Les projets de téléphonie antidéflagrante doivent donc considérer le choix des équipements, l'installation sur site, l'inspection initiale et la maintenance à long terme comme une chaîne d'ingénierie continue. La conception de l'équipement établit les bases de la protection. La pose doit conserver ces conditions dans l'environnement réel, tandis que les inspections et la maintenance vérifient que l'état de l'installation ne se dégrade pas progressivement sous l'effet du temps, des conditions extérieures ou des interventions humaines.

Pour les projets de communications en zones dangereuses des secteurs chimique, pétrolier et gazier, du stockage et de l'énergie, Becke Telcom propose des téléphones SIP antidéflagrants, des terminaux industriels de communication, des systèmes IP PBX, des serveurs SIP et des plateformes de commandement et de répartition. Les configurations peuvent être étudiées selon les conditions de la zone dangereuse, l'architecture de communication, le bruit du site et les procédures d'appel d'urgence, puis validées par la vérification du chemin réel de communication après installation.

Questions fréquentes

Si un téléphone antidéflagrant peut passer des appels après installation, cela signifie-t-il que la pose est correcte ?

Non. Un appel réussi confirme seulement que la fonction de communication est disponible à cet instant. Il faut encore vérifier l'adéquation à la zone dangereuse, le marquage, les entrées de câble, les obturateurs, les fixations, les exigences de mise à la terre ou d'équipotentialité et les résultats de l'inspection initiale.

Peut-on utiliser un presse-étoupe industriel standard sur un téléphone antidéflagrant ?

La compatibilité ne se déduit pas simplement du fait que le filetage s'adapte ou que le câble peut être serré. Le presse-étoupe doit convenir au mode de protection de l'équipement, à la configuration d'entrée, au filetage, à la structure du câble et aux exigences du projet. Pour les modes de protection tels qu'Ex « d », l'entrée de câble contribue directement au maintien des dispositions de protection initiales.

Peut-on fermer une entrée inutilisée d'un téléphone antidéflagrant avec un bouchon ordinaire ?

Les entrées inutilisées exigent une obturation compatible avec la conception de l'équipement et les exigences des zones dangereuses. Bouchons plastiques ordinaires, rubans adhésifs et produits d'étanchéité provisoires ne doivent pas être jugés acceptables au seul motif qu'ils semblent empêcher l'eau de pénétrer.

Un téléphone SIP antidéflagrant alimenté par PoE a-t-il encore besoin d'une alimentation de secours ?

Cela dépend de l'ensemble du chemin de communication. Le PoE alimente le terminal par Ethernet, mais le service peut disparaître si le commutateur PoE amont, le réseau central ou le serveur SIP perd son alimentation. Pour les appels d'urgence, une alimentation de secours appropriée et des voies alternatives de communication doivent être prises en compte dans la conception.

Quels documents conserver après l'installation d'un téléphone antidéflagrant ?

Les documents utiles comprennent le modèle et l'identifiant du matériel, l'emplacement, les données de la plaque signalétique, la configuration des entrées de câble, les renseignements sur la ligne ou le réseau, le numéro SIP, la destination des appels d'urgence, les photos du site, les résultats de l'inspection initiale et les procès-verbaux des essais réels d'appel et d'intégration. Ils servent de référence pour repérer les changements lors de la maintenance ultérieure.
