Un Serveur d'enregistrement est un composant essentiel des réseaux de communication basés sur SIP. Il reçoit les demandes d’enregistrement des terminaux SIP, vérifie leur identité, enregistre leur adresse de contact actuelle et met ces informations à disposition du routage d’appels. Sans ce mécanisme, un système SIP peut connaître l’identité logique d’un utilisateur sans savoir où le joindre réellement.

Dans les systèmes VoIP, IP PBX, communications unifiées, dispatching, interphonie, softphones mobiles et plateformes vocales d’entreprise, les utilisateurs et les équipements changent souvent d’emplacement. Un téléphone peut redémarrer, un softphone peut changer de réseau, une application mobile peut passer du Wi-Fi au réseau cellulaire, et un poste de succursale peut se trouver derrière un NAT. La couche d’enregistrement suit ces points de contact variables.

Pourquoi l’enregistrement existe dans les réseaux SIP

SIP utilise des identités logiques comme les extensions, les URI SIP et les valeurs Address-of-Record. Ces identités restent stables du point de vue de l’utilisateur. Une personne peut par exemple être connue comme extension 1008 ou comme sip:1008@example.com, alors que son terminal peut changer d’adresse IP, de port, de protocole de transport ou de chemin réseau.

Le processus d’enregistrement résout ce problème de correspondance. Lorsqu’un téléphone ou un client se connecte, il envoie une requête REGISTER pour indiquer au système où il peut recevoir les futures requêtes SIP. Le serveur conserve cette liaison et permet ensuite aux composants proxy ou de routage de localiser l’utilisateur.

Le Registrar n’est donc pas seulement un contrôle de connexion. C’est un annuaire de localisation vivant pour les terminaux SIP, qui répond à une question pratique : où faut-il envoyer l’appel si quelqu’un veut joindre cet utilisateur maintenant ?

Le rôle de correspondance entre identité et contact

Address-of-Record

Un Address-of-Record est l’identité publique stable d’un utilisateur ou d’un terminal. C’est l’adresse que les autres utilisateurs composent ou référencent. Dans une entreprise, elle peut correspondre à une extension, un compte de service, un utilisateur SIP, un numéro de service ou une identité d’équipement.

L’Address-of-Record n’indique pas forcément l’adresse actuelle du terminal. Il ressemble au nom dans un annuaire, tandis que le Contact enregistré indique où ce nom peut être joint à ce moment.

Liaison Contact

La valeur Contact indique l’adresse réellement joignable du terminal. Elle peut inclure l’adresse IP, le port, le transport et d’autres paramètres. Lorsqu’un appareil s’enregistre, il crée ou met à jour une liaison entre l’identité logique et l’adresse de contact actuelle.

La même extension peut par exemple être enregistrée depuis un téléphone de bureau, un softphone sur ordinateur portable et une application mobile. Selon la politique du système, le serveur peut conserver un ou plusieurs contacts pour la même identité.

Temps d’expiration

Les enregistrements sont temporaires. Un terminal demande une durée d’enregistrement et le serveur accorde un intervalle d’expiration. Avant la fin de cet intervalle, le terminal doit renouveler son enregistrement ; sinon la liaison peut être supprimée.

Cette conception empêche les informations obsolètes de rester indéfiniment. Si un téléphone perd l’alimentation, se déplace ou se déconnecte, son enregistrement de contact finit par expirer.

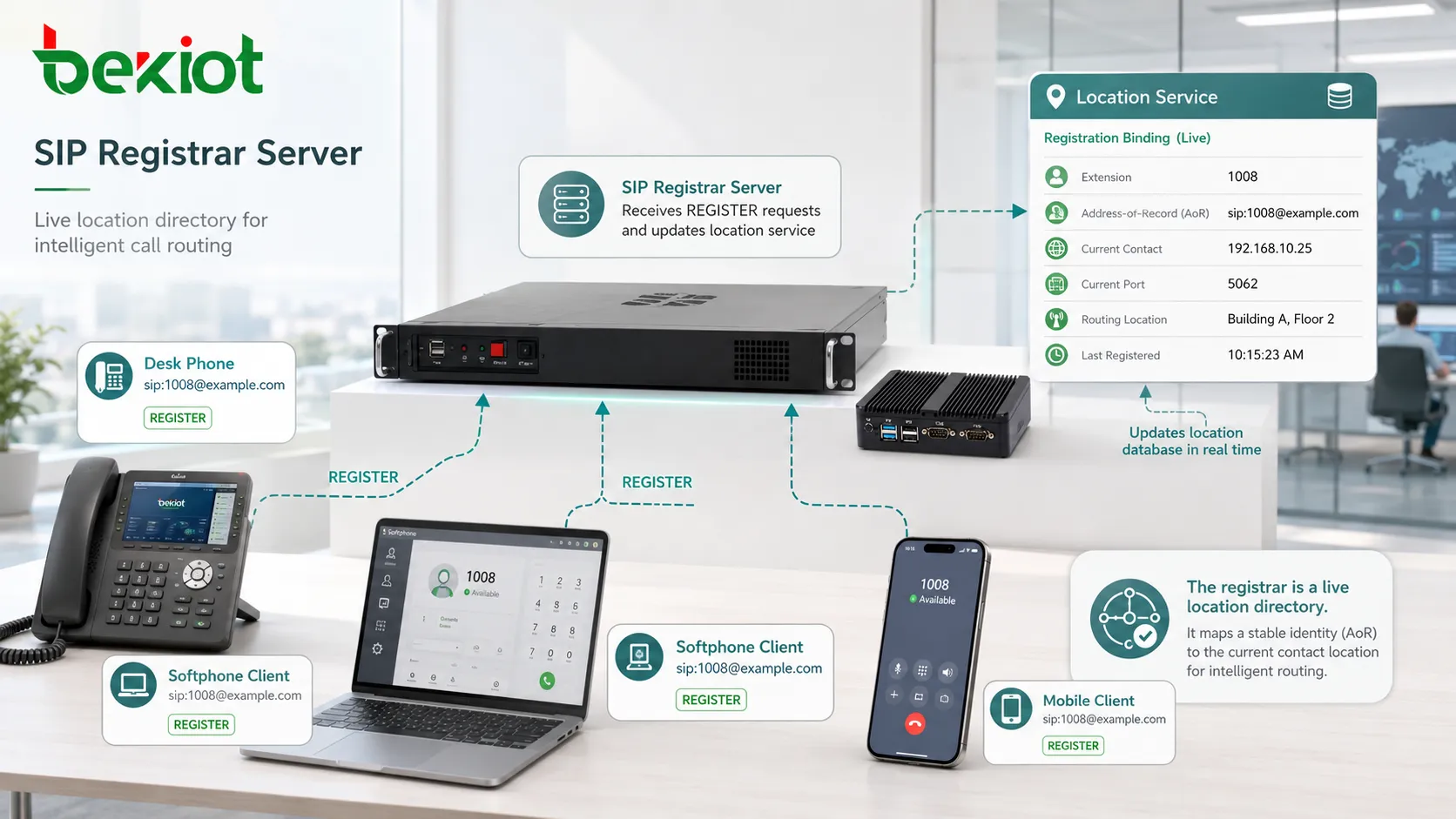

Fonctionnement du flux d’enregistrement

Le terminal envoie REGISTER

Le terminal commence par envoyer une requête REGISTER au domaine ou au serveur SIP. Cette requête contient l’identité, les détails Contact, les informations de séquence et les paramètres d’expiration demandés.

Si l’authentification est requise, la première requête peut recevoir un défi du serveur. Le terminal renvoie ensuite la requête avec les données d’authentification correctes.

Le serveur vérifie la requête

Le serveur vérifie si le terminal est autorisé à s’enregistrer pour cette identité. Il peut contrôler le nom d’utilisateur, le digest du mot de passe, le certificat, la politique de source, le domaine, le tenant, le profil d’équipement, l’adresse IP ou l’état du compte.

Cette étape est importante car l’enregistrement influence le routage des appels. Si un attaquant peut s’enregistrer comme un autre utilisateur, les appels entrants peuvent être détournés ou redirigés.

Le registre de localisation est mis à jour

Après validation, le serveur met à jour la base de localisation. Selon l’architecture, elle peut être interne au serveur SIP, partagée avec un proxy, conservée en mémoire, répliquée vers un autre nœud ou écrite dans une base de données.

Le registre contient généralement l’identité, l’adresse Contact, l’expiration, les informations de chemin, le type de transport, les détails User-Agent et d’autres paramètres utiles au routage et à l’administration.

La réponse confirme la liaison

Le serveur renvoie une réponse de succès confirmant l’enregistrement accepté et son comportement d’expiration. Le terminal reste joignable jusqu’à expiration ou mise à jour de la liaison.

En fonctionnement normal, le terminal renouvelle périodiquement son enregistrement. Lors d’un arrêt normal, il peut se désenregistrer en envoyant une expiration à zéro.

Prise en charge du routage et de la joignabilité

Lorsqu’un utilisateur appelle une identité enregistrée, le proxy SIP ou le serveur de contrôle d’appel doit localiser la destination. Il consulte la localisation associée à l’Address-of-Record cible puis route l’appel vers l’adresse Contact stockée.

L’enregistrement est donc directement lié à l’aboutissement de l’appel. S’il manque, expire ou contient une erreur, l’appel peut échouer, aller vers la messagerie vocale, atteindre le mauvais terminal ou afficher l’utilisateur indisponible.

Dans les systèmes où plusieurs terminaux sont enregistrés, la politique de routage est importante. La plateforme peut faire sonner tous les contacts, choisir le plus récent, prioriser le poste fixe, forker l’appel ou appliquer des règles de présence et d’état de terminal.

Le Registrar ne transporte généralement pas le média vocal. Sa valeur principale est de rendre le bon terminal joignable avant l’établissement de l’appel.

Objectif d’authentification et de contrôle d’accès

Protection de l’identité utilisateur

L’enregistrement est étroitement lié à la protection de l’identité. Un compte SIP ne doit être enregistré que par des utilisateurs ou appareils approuvés. Un enregistrement non autorisé peut permettre l’usurpation, la réception d’appels, la fraude téléphonique ou la perturbation du service.

Les méthodes peuvent inclure l’authentification digest, les certificats client TLS, les restrictions IP, les identifiants de provisionnement ou l’intégration à un système d’identité. Le choix dépend de la plateforme et de la politique de sécurité.

Prévention du détournement d’enregistrement

Le détournement d’enregistrement se produit lorsqu’un attaquant enregistre avec succès une adresse Contact pour l’identité d’un autre utilisateur. Les appels destinés au véritable utilisateur peuvent alors être routés vers l’appareil de l’attaquant.

Des identifiants forts, la limitation de débit, le filtrage des sources, TLS, les certificats d’appareil, les alertes et la surveillance des anomalies réduisent ce risque.

Séparation des tenants et des domaines

Les systèmes hébergés peuvent servir plusieurs organisations ou domaines. La couche d’enregistrement doit empêcher un tenant d’enregistrer les identités d’un autre tenant.

Les politiques par domaine, le périmètre de compte, le realm d’enregistrement et les règles de contrôle d’accès maintiennent la séparation dans les environnements multi-tenant.

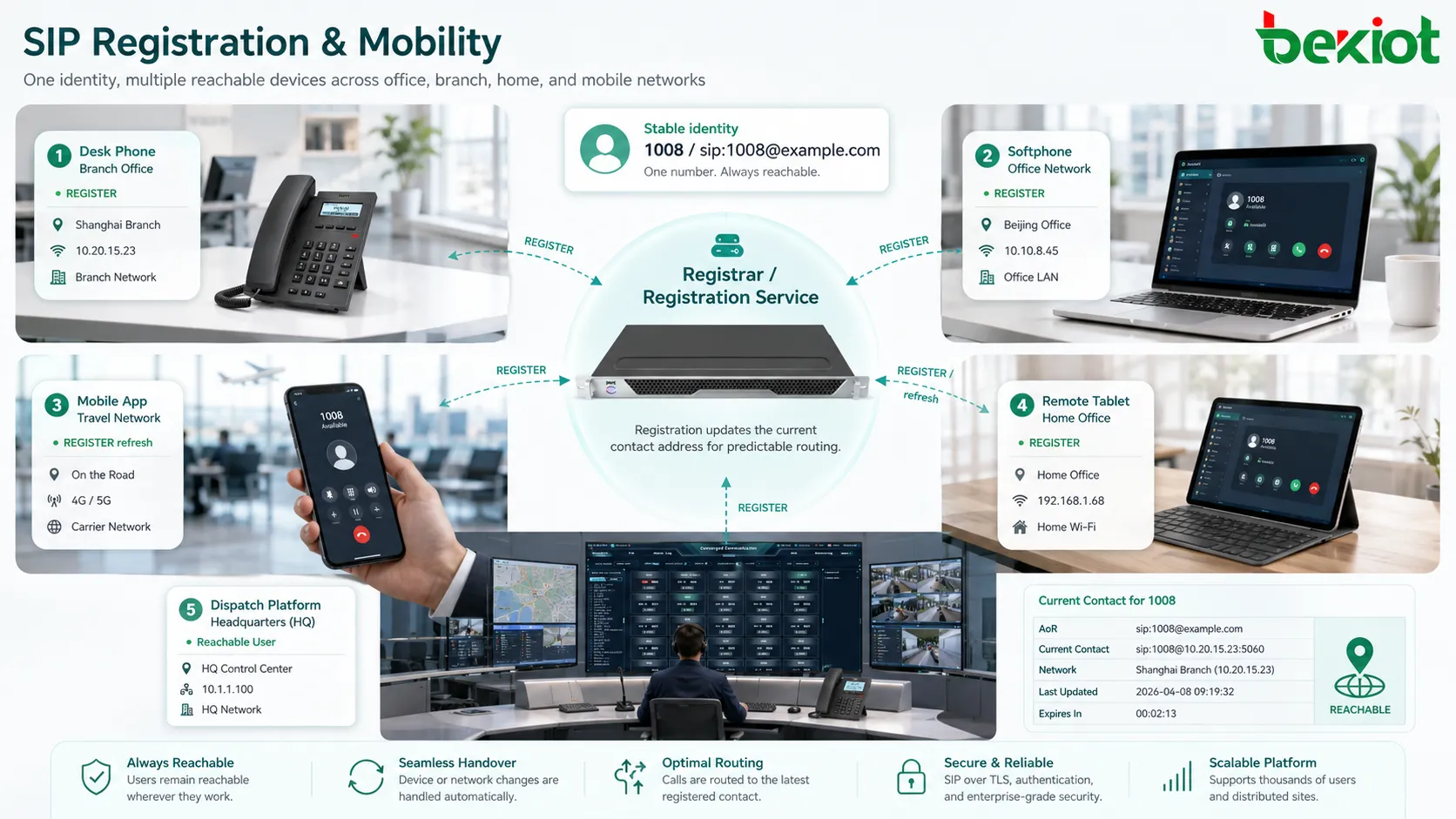

Gestion de la mobilité et des appareils multiples

Un utilisateur moderne ne dépend pas toujours d’un seul téléphone fixe. Il peut utiliser un softphone au bureau, un client mobile en déplacement, une tablette à domicile et un poste dans une succursale. Le service d’enregistrement permet à chaque appareil actif d’annoncer où il est joignable.

Cela rend la mobilité possible. Quand l’utilisateur change de réseau, l’appareil renouvelle l’enregistrement avec une nouvelle adresse de contact. Le système n’a pas besoin que l’appelant connaisse l’adresse IP ou l’emplacement physique actuel.

Pour les projets de communication d’entreprise et industriels, Becke Telcom peut être utilisé dans la planification de solutions où terminaux SIP, passerelles, postes de dispatching et plateformes de communication exigent un enregistrement stable et un routage prévisible entre plusieurs sites.

Défis liés au NAT, au pare-feu et aux terminaux distants

Chemins réseau variables

De nombreux terminaux sont derrière un NAT ou un pare-feu. L’adresse interne vue par le téléphone peut ne pas être joignable depuis le serveur SIP. Le processus peut donc nécessiter keepalive, traitement de l’adresse reçue, en-têtes Path, connexions sortantes ou assistance SBC.

Sans traitement approprié, le serveur peut stocker une adresse Contact qui semble valide mais qui ne peut pas être atteinte depuis l’extérieur du réseau local.

Renouvellement comme keepalive

Certains systèmes utilisent des renouvellements fréquents ou des paquets keepalive séparés pour maintenir ouvertes les correspondances NAT. Le serveur peut ainsi continuer à joindre le terminal par le même chemin.

L’intervalle doit être équilibré. Trop long, il laisse expirer les liaisons NAT ; trop court, il crée une charge de signalisation inutile.

Assistance du Session Border Controller

Un SBC peut gérer les enregistrements distants en ancrant la signalisation, en traitant la traversée NAT, en appliquant la sécurité, en masquant la topologie et en protégeant le cœur SIP.

Dans les réseaux distribués, les SBC se placent souvent entre les réseaux publics ou de succursale et la plateforme SIP interne. Ils améliorent stabilité et sécurité.

Données d’enregistrement utilisées par d’autres services

Présence et disponibilité

L’état d’enregistrement peut alimenter la présence ou la disponibilité. Si un appareil n’est pas enregistré, l’utilisateur peut apparaître hors ligne ou injoignable. Si plusieurs appareils sont enregistrés, la plateforme peut afficher une disponibilité plus détaillée.

Être enregistré ne signifie pas toujours être disponible pour parler. L’utilisateur peut être occupé, en mode ne pas déranger ou absent. L’enregistrement reste toutefois un signal de base important.

Inventaire des appareils

Les administrateurs peuvent utiliser les registres pour voir quels téléphones, softphones, passerelles ou clients sont en ligne. La chaîne User-Agent, l’adresse IP, le transport et l’historique Contact aident l’inventaire et le dépannage.

C’est utile dans les grands déploiements où des centaines ou des milliers de terminaux doivent être surveillés.

Surveillance de sécurité

Les événements d’enregistrement révèlent des comportements suspects : échecs répétés, pays inhabituels, changement soudain d’appareil, contacts dupliqués, déplacements impossibles ou User-Agent inattendus.

Les équipes de sécurité utilisent ces journaux pour détecter attaques, mauvaises configurations, fuites d’identifiants et activité non autorisée.

Fonctions techniques importantes

Validation des identifiants

Le serveur doit vérifier que le terminal qui s’enregistre est autorisé à utiliser l’identité. Une validation faible peut provoquer interception d’appels, fraude, usurpation et interruption de service.

Pour les systèmes sensibles, l’accès au registre doit être protégé par mots de passe forts, TLS, contrôle de provisionnement et surveillance.

Gestion de l’expiration du Contact

Le contrôle d’expiration maintient la base de localisation exacte. Des valeurs courtes détectent plus vite les déconnexions mais augmentent le trafic ; des valeurs longues réduisent la signalisation mais laissent des contacts obsolètes plus longtemps.

La valeur correcte dépend de la stabilité réseau, du type de terminal, du comportement NAT et de la capacité du serveur.

Contrôle des liaisons multiples

Le serveur peut autoriser plusieurs contacts pour une identité ou limiter cette identité à un seul contact actif. Le multi-appareil améliore la flexibilité, alors que la liaison unique réduit complexité et risques.

Les entreprises doivent définir combien d’appareils un utilisateur peut enregistrer et si les mobiles, postes fixes et softphones doivent sonner ensemble.

Haute disponibilité

Le service d’enregistrement est critique. Si le Registrar tombe en panne, les nouveaux appareils ne peuvent pas s’enregistrer et les liaisons existantes peuvent expirer. La haute disponibilité peut utiliser clustering, réplication de base, service de localisation partagé, DNS SRV, bascule SBC ou nœuds SIP redondants.

Les tests de bascule doivent vérifier si les terminaux enregistrés restent joignables après une panne serveur.

Journaux et audit

Les journaux d’enregistrement aident au dépannage et aux enquêtes. Les données utiles incluent identité, IP source, Contact, horodatage, expiration, résultat d’authentification, type d’appareil, transport et code de réponse.

Les journaux doivent être conservés selon les exigences opérationnelles et de sécurité, sans exposer inutilement les identifiants sensibles.

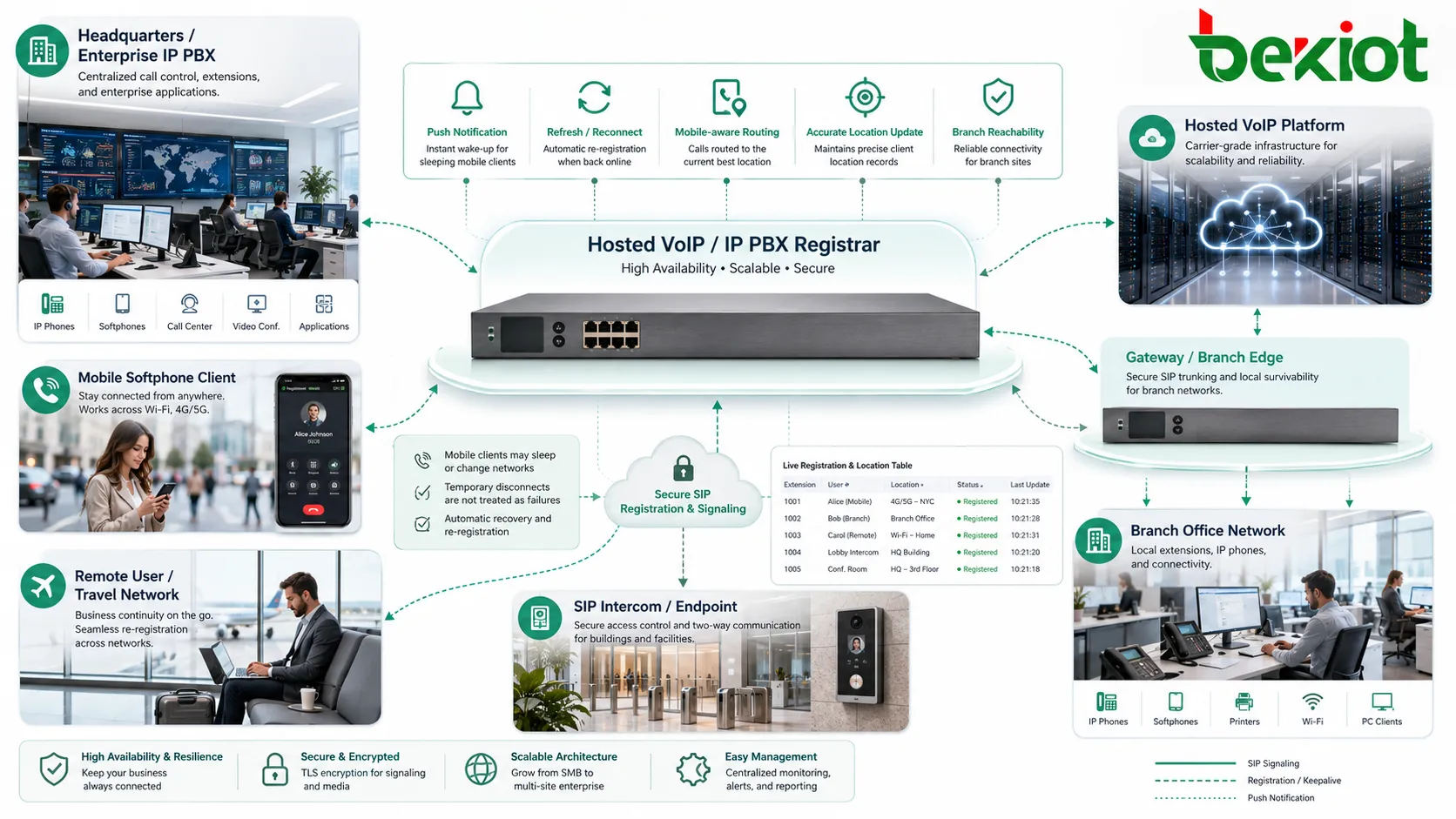

Scénarios de déploiement

IP PBX d’entreprise

Dans un système téléphonique de bureau, le Registrar suit téléphones de bureau, softphones, téléphones de conférence et consoles opérateur. Les appels sont routés vers le bon terminal enregistré au lieu de dépendre d’adresses statiques.

Cela prend en charge les postes flexibles, le remplacement d’appareils, le travail distant et la mobilité d’extension.

Plateforme VoIP hébergée

Un fournisseur hébergé peut gérer l’enregistrement pour de nombreux domaines clients. Le serveur doit séparer les tenants, appliquer les identifiants, gérer de grands volumes de terminaux et résister aux tentatives venues d’Internet.

L’évolutivité et la sécurité deviennent particulièrement importantes dans cet environnement.

Réseaux de succursales et multisites

Les téléphones de succursale peuvent s’enregistrer via WAN, VPN, SBC ou passerelles locales de continuité. Les enregistrements aident la plateforme centrale à savoir quels terminaux sont en ligne et joignables.

Les coupures réseau doivent être planifiées. Certaines succursales peuvent nécessiter un enregistrement local de secours quand la plateforme centrale est inaccessible.

Systèmes de softphone mobile

Les clients mobiles changent souvent d’état réseau et peuvent dormir pour économiser la batterie. La conception peut inclure notifications push, cycles plus courts, reconnexion et routage adapté à la mobilité.

La plateforme doit éviter de considérer chaque déconnexion temporaire comme une panne permanente, tout en conservant des données de localisation exactes.

Problèmes courants d’enregistrement

Échec d’authentification

Un échec peut venir d’un mauvais mot de passe, d’un realm incorrect, d’un provisionnement périmé, d’un problème d’horloge, d’un compte verrouillé ou d’un format de nom incompatible. Le terminal peut répéter REGISTER et recevoir des rejets.

La consultation des journaux SIP et de la configuration du terminal révèle généralement si le problème est lié aux identifiants.

Contact expiré

Si un appareil cesse de renouveler l’enregistrement, le Contact peut expirer. Les appels entrants peuvent échouer ou être routés vers des destinations de secours. Les causes incluent panne réseau, redémarrage, expiration NAT, crash firmware ou coupure électrique.

La surveillance de l’expiration détecte les terminaux hors ligne avant les plaintes des utilisateurs.

Adresse Contact incorrecte

Un appareil derrière NAT peut enregistrer une adresse privée injoignable. Le serveur peut la stocker correctement, mais les appels ne parviennent pas au terminal.

L’assistance SBC, la configuration sensible au NAT, le traitement de l’adresse reçue ou les connexions sortantes peuvent résoudre ce problème.

Identité client dupliquée

Deux appareils peuvent tenter de s’enregistrer avec la même identité ou les mêmes paramètres Contact. Selon la politique, l’un peut écraser l’autre ou les deux peuvent créer une sonnerie inattendue.

Le provisionnement doit empêcher les duplications accidentelles d’identité.

Inondation d’enregistrements

Des appareils mal configurés ou des attaques peuvent envoyer trop de tentatives. Cela augmente la charge du serveur et masque les vrais problèmes de terminaux.

Limitation de débit, filtrage de source, contrôles de type fail2ban, protection SBC et surveillance réduisent le risque.

La plupart des défauts d’enregistrement ne sont pas des problèmes de média d’appel. Ils viennent généralement de l’identité, du Contact, de l’authentification, de l’expiration, du NAT ou du provisionnement.

Liste de contrôle opérationnelle

Définir clairement le domaine SIP et le format d’identité utilisateur. Les terminaux doivent utiliser des noms, realms et valeurs Address-of-Record cohérents.

Protéger les identifiants d’enregistrement. Éviter les mots de passe partagés, les identifiants faibles par défaut et les interfaces publiques sans filtrage ni surveillance.

Planifier les intervalles selon le comportement réseau. Les terminaux derrière NAT peuvent exiger des réglages différents de ceux d’un LAN stable.

Surveiller les états en ligne et hors ligne. Les tableaux de bord et alertes aident à détecter pannes, coupures de succursale et activité suspecte.

Sauvegarder la configuration du Registrar et du service de localisation. Lors d’une restauration ou migration, comptes, identifiants, domaines et relations de routage doivent rester cohérents.

Questions fréquentes

Un appel SIP peut-il fonctionner sans enregistrement ?

Oui, dans certaines configurations statiques poste à poste ou trunk. Cependant, les terminaux utilisateurs s’appuient normalement sur l’enregistrement pour savoir où router les requêtes entrantes.

Pourquoi un téléphone enregistré ne reçoit-il pas les appels ?

Le Contact stocké peut être injoignable, le pare-feu peut bloquer la signalisation ou le média, le routage peut être erroné ou le PBX peut ne pas utiliser ce registre pour les appels entrants.

Le Registrar transporte-t-il l’audio vocal ?

Généralement non. Il gère la localisation et l’état d’enregistrement. La voix passe souvent par RTP, serveurs média, SBC ou connexions directes entre terminaux.

À quelle fréquence renouveler l’enregistrement ?

L’intervalle dépend de la politique serveur, du NAT, du type de terminal et de la stabilité réseau. Trop court, il augmente la charge ; trop long, il laisse des enregistrements obsolètes.

Que vérifier si beaucoup de téléphones se désenregistrent en même temps ?

Vérifier connectivité, DNS, santé du serveur SIP, service d’authentification, changements de pare-feu, expiration de certificats, alimentation, état du SBC et éventuelle mise à jour récente de configuration.
