Une passerelle radio est un pont de communication qui relie des systèmes radio à d’autres réseaux, plateformes ou terminaux afin que le trafic vocal et les signaux de contrôle puissent circuler entre des environnements qui resteraient autrement isolés. Dans les déploiements pratiques, elle sert souvent à relier des canaux radio bidirectionnels à des réseaux IP, des consoles de dispatch, des systèmes téléphoniques, des plateformes push-to-talk haut débit, des systèmes d’enregistrement ou des applications de salle de contrôle.

Dans de nombreuses organisations, les équipes de terrain s’appuient encore sur les radios, car la communication push-to-talk est immédiate, robuste et facile à utiliser. Le défi est que les environnements radio sont souvent fragmentés. Différents sites peuvent utiliser différentes bandes de fréquences, différentes méthodes de signalisation ou différents types de systèmes. Une passerelle radio aide à résoudre ce problème en créant une couche d’interconnexion contrôlée entre les actifs radio existants et les communications modernes basées sur IP.

Qu’est-ce qu’une passerelle radio ?

À un niveau élémentaire, une passerelle radio est un équipement matériel, une plateforme logicielle ou un sous-système intégré qui reçoit l’audio et les signaux de contrôle d’un côté radio et les rend exploitables de l’autre côté. Ce second côté peut être un autre réseau radio, une plateforme de dispatch, un système de communication basé sur SIP, un serveur d’enregistrement ou une application push-to-talk haut débit.

Présentation du produit associé :ROIP(Radio Over IP )_Rradio Gateway

Certaines passerelles radio sont principalement conçues pour l’interopérabilité radio à radio, permettant à des agences ou à des services utilisant des systèmes différents de communiquer lors des opérations courantes ou en situation d’urgence. D’autres se concentrent sur le transport radio sur IP, en étendant les communications radio sur LAN, WAN, fibre privée, LTE ou autre infrastructure IP. Les solutions plus avancées peuvent combiner ces deux rôles, en agissant à la fois comme pont d’interopérabilité et comme point d’intégration dans un environnement plus large de communications unifiées ou de commandement et contrôle.

Une façon utile de comprendre une passerelle radio est la suivante : elle ne remplace pas les radios. Elle permet d’étendre, de partager, de gérer et d’intégrer les communications radio de manière plus intelligente.

Comment fonctionne une passerelle radio ?

Interface de signal et conversion

Du côté radio, la passerelle s’interface avec des stations de base, des radios mobiles, des répéteurs ou des stations de contrôle connectés. Elle gère des éléments tels que l’audio reçu, l’audio transmis, l’activation push-to-talk, la détection de porteuse, l’indication d’occupation du canal et parfois le contrôle de canal ou les informations d’état. Selon le déploiement, l’interface peut être analogique, numérique, basée sur GPIO, série ou basée sur réseau.

Une fois le signal reçu, la passerelle le conditionne et le convertit dans un format adapté au transport ou à l’interconnexion. Cela peut impliquer la normalisation audio, le routage du signal, le traitement des codecs, la mise en paquets, la mise en mémoire tampon et la logique de déclenchement de l’émetteur. Dans les environnements numériques, elle peut également fonctionner avec des interfaces spécifiques au protocole fournies par le fournisseur du système radio.

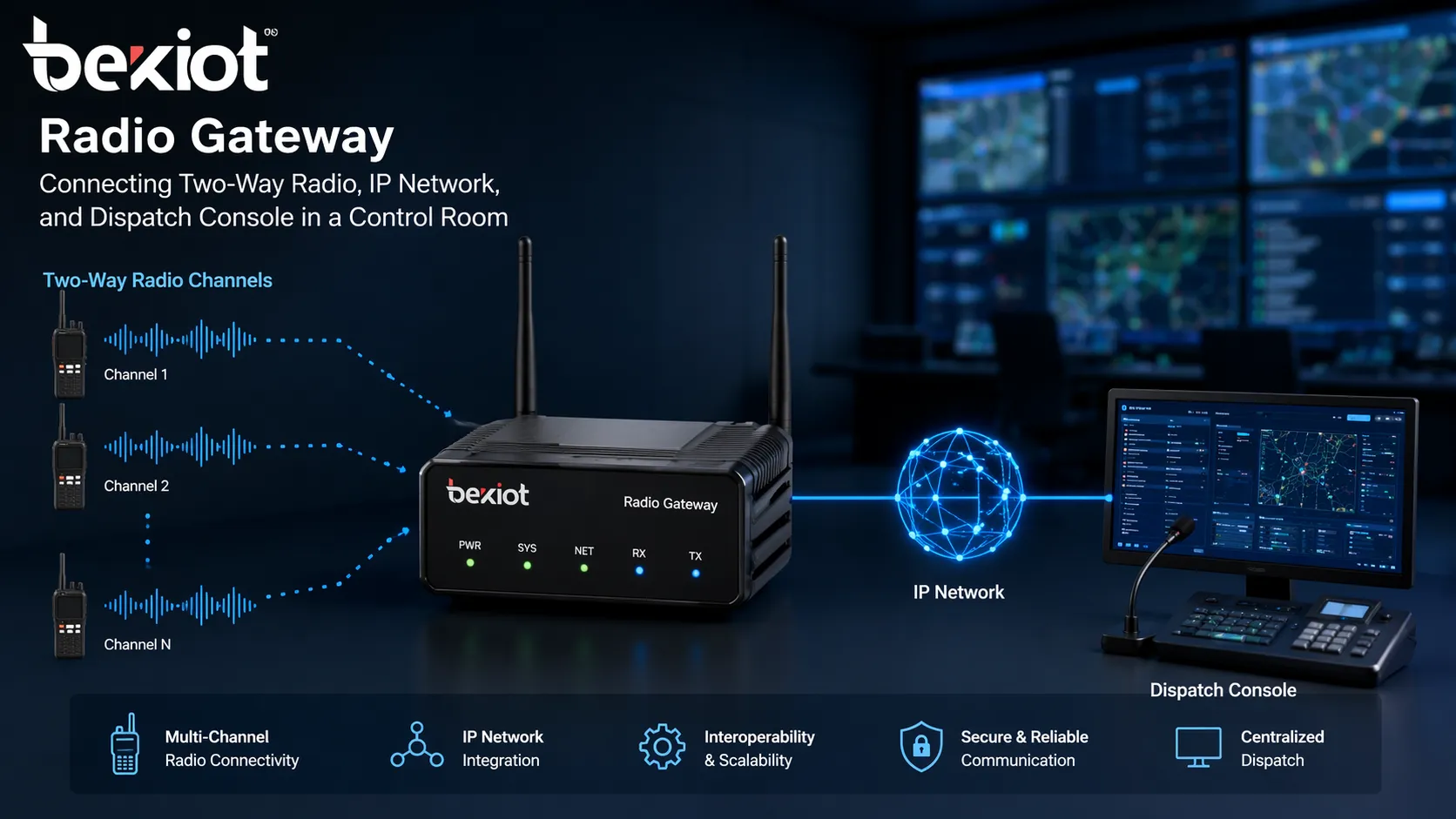

Transport IP et gestion de session

Lorsque la passerelle est utilisée dans une architecture radio sur IP, elle place l’audio radio et les informations de contrôle associées sur un réseau IP. Cela permet au chemin de communication de dépasser la limite physique de couverture d’un seul site radio. Au lieu de dépendre uniquement de la portée RF directe, les organisations peuvent transporter un trafic radio sélectionné à travers des campus, des villes, des régions ou des sites industriels distants au moyen de liens IP gérés.

Le côté IP peut se connecter à une autre passerelle, à une console de dispatch, à un enregistreur, à une application de salle de contrôle ou à un service push-to-talk haut débit. De cette manière, la passerelle devient le point de démarcation entre le domaine radio et le réseau de communication plus large. Elle permet à des utilisateurs, centres ou systèmes géographiquement séparés de fonctionner comme s’ils faisaient partie d’un environnement opérationnel plus unifié.

Interconnexion entre réseaux

Dans les scénarios d’interopérabilité, la passerelle peut relier des groupes de communication autrement séparés. Par exemple, elle peut mettre en pont un canal radio conventionnel avec un autre, connecter un réseau radio à une application de dispatch ou permettre à un utilisateur push-to-talk haut débit de participer à une voie de conversation radio. La méthode exacte dépend de la conception du système, mais l’objectif opérationnel reste le même : créer un chemin de conversation utilisable et contrôlé entre des systèmes qui n’ont pas été conçus à l’origine pour fonctionner ensemble.

Cette capacité est particulièrement importante dans les environnements mixtes où les investissements radio existants doivent rester en service pendant que l’organisation adopte le dispatch basé sur IP, des outils de coordination multimédia ou une infrastructure de communication à plus grande portée.

Fonctions principales d’une passerelle radio

Interopérabilité radio à radio

L’une des fonctions les plus importantes d’une passerelle radio est l’interopérabilité. Différentes équipes utilisent souvent différents systèmes radio en raison des cycles budgétaires, de la géographie, des besoins opérationnels ou des exigences réglementaires. Une passerelle peut relier des canaux, groupes ou voies de conversation sélectionnés afin que les utilisateurs autorisés sur des systèmes distincts puissent communiquer lorsque cela est nécessaire.

Cela ne signifie pas que chaque réseau est fusionné de façon permanente. Dans les déploiements bien conçus, l’interopérabilité peut être contrôlée par une politique, un événement, une action de l’opérateur de dispatch ou un flux de travail. Les opérateurs disposent ainsi de la flexibilité nécessaire pour créer des ponts de communication temporaires lors d’incidents, sans perdre la discipline normale du système.

Intégration radio-IP et dispatch

Une passerelle radio peut également connecter le trafic radio à des applications IP. Cela comprend les consoles de dispatch, les systèmes d’enregistrement vocal, les postes opérateur, les plateformes de gestion d’incidents, les systèmes d’alarme et les environnements de communication unifiée. L’activité radio devient ainsi plus facile à superviser, enregistrer, router et coordonner depuis un emplacement central.

Pour les organisations multisites, cette fonction est particulièrement précieuse. Une salle de contrôle peut superviser des ressources radio distantes sans déployer une infrastructure radio complète à chaque poste opérateur. La passerelle centralise l’accès et rend la couche radio plus gérable du point de vue de la plateforme de communication.

PTT, audio et signalisation de contrôle

Au-delà du simple passage audio, une passerelle radio opérationnelle gère les comportements de contrôle qui rendent la communication radio fiable. Cela inclut le déclenchement push-to-talk, la connaissance de l’état de réception, le contrôle du sens audio, la logique de canal occupé et la gestion des relations temporelles entre transmission et lecture.

Ces fonctions sont importantes parce que les communications radio ne sont pas identiques à la téléphonie ordinaire. La passerelle doit préserver l’immédiateté et la logique opérationnelle des communications push-to-talk tout en permettant au trafic d’être transporté ou partagé avec des systèmes externes.

Extension de couverture et accès distant

Une autre fonction majeure est l’extension de réseau. En utilisant le transport IP, une passerelle radio peut rendre une ressource radio accessible depuis un site distant, un centre de contrôle ou une installation protégée. C’est souvent plus pratique que de dupliquer l’infrastructure radio partout, surtout lorsque l’objectif est de centraliser les opérations tout en conservant les actifs radio de terrain près de la zone opérationnelle.

Dans certains déploiements, les passerelles contribuent également à créer une redondance ou des options de routage alternatives, ce qui peut améliorer la continuité des communications critiques ou industrielles.

La véritable valeur d’une passerelle radio n’est pas seulement la connexion. C’est une connexion contrôlée entre les opérations radio et l’écosystème de communication plus large.

Principaux avantages d’une passerelle radio

Protège les investissements radio existants

De nombreuses organisations ne peuvent pas justifier le remplacement complet d’un parc radio simplement pour obtenir des capacités d’intégration modernes. Une passerelle radio permet aux radios, répéteurs et flux opérationnels existants de rester utiles pendant que l’architecture de communication évolue.

Cela fait de la passerelle un outil de migration attractif. Elle soutient la modernisation sans imposer une transition globale et immédiate hors de l’infrastructure radio installée.

Améliore l’interopérabilité entre équipes

L’interopérabilité est souvent l’avantage métier le plus visible. Lorsque des services, prestataires, opérateurs de transport, équipes de services publics ou services d’urgence doivent se coordonner, la passerelle peut fournir un pont organisé entre des systèmes qui resteraient autrement déconnectés.

Le résultat est une coordination plus rapide, moins d’erreurs de relais et une dépendance réduite à la transmission manuelle des messages par des opérateurs intermédiaires.

Prend en charge le commandement et le contrôle centralisés

Une fois les ressources radio présentées par les passerelles dans des plateformes de dispatch ou de commandement, les opérateurs peuvent surveiller et coordonner plus efficacement depuis des emplacements centralisés. C’est précieux dans la sécurité publique, le transport, les services publics, les sites industriels, les ports, les campus et d’autres environnements où l’activité terrain et la supervision centrale doivent fonctionner ensemble en temps réel.

Cela crée également une meilleure base pour l’enregistrement, la supervision, les flux d’escalade et l’intégration avec les alarmes, la vidéo ou les événements opérationnels.

Étend la portée grâce aux réseaux IP

La couverture radio traditionnelle est limitée par les conditions RF, l’emplacement des sites et l’infrastructure locale. Une passerelle radio ne change pas la physique RF, mais elle peut étendre l’accès opérationnel à une ressource radio en transportant des communications sélectionnées sur des réseaux IP vers des utilisateurs ou des points de contrôle situés hors de l’empreinte radio immédiate.

Cela est particulièrement utile pour les organisations multisites, les actifs distants, les infrastructures linéaires et les environnements industriels distribués.

Permet une migration évolutive

Comme la passerelle se trouve entre les domaines, les organisations peuvent ajouter progressivement de nouvelles applications. Elles peuvent commencer par le pontage radio, puis ajouter l’intégration de dispatch, puis connecter l’enregistrement, les terminaux SIP ou des applications de commandement plus larges à mesure que le projet mûrit.

Cette approche progressive réduit les perturbations et rend la modernisation des communications plus facile à gérer.

Applications courantes d’une passerelle radio

Sécurité publique et réponse d’urgence

La police, les pompiers, les services médicaux d’urgence, la gestion de crise et les organisations d’entraide doivent souvent communiquer entre différentes ressources radio lors d’événements planifiés et de réponses aux incidents. Une passerelle radio peut aider à créer des voies de conversation interopérables entre agences, postes de dispatch et outils de communication de soutien.

C’est pourquoi la technologie de passerelle radio est fréquemment associée à la coordination d’urgence, au commandement d’incident et aux opérations multiagences où l’échange vocal rapide et fiable est essentiel.

Transport et infrastructure critique

Le rail, le métro, les aéroports, les ports, les autoroutes, les services électriques, les services d’eau et les opérateurs similaires disposent souvent d’équipes géographiquement réparties travaillant sur de vastes zones opérationnelles. Une passerelle radio permet d’intégrer ces ressources radio dans les centres de contrôle et de les étendre sur des réseaux IP gérés.

Cela prend en charge la supervision centralisée tout en préservant les avantages pratiques de la radio push-to-talk pour les opérations de terrain, la maintenance, la gestion du trafic et la réponse d’urgence.

Sites industriels et opérations énergétiques

Les grandes usines, sites pétrochimiques, zones minières, installations offshore, entrepôts et usines de services publics utilisent couramment les radios parce qu’elles sont rapides et familières sur le plan opérationnel. En même temps, ces environnements s’appuient de plus en plus sur des salles de contrôle centrales, des alarmes et des flux d’incidents intégrés.

Une passerelle radio aide à relier ces deux mondes. Elle peut rendre le trafic radio disponible pour les systèmes de salle de contrôle, les opérateurs distants ou les plateformes de communication plus larges sans abandonner le modèle radio établi utilisé par le personnel de terrain.

Campus, installations et entreprises multisites

Les universités, hôpitaux, installations municipales, parcs logistiques et campus d’entreprise peuvent utiliser la radio pour la sécurité, les opérations, la maintenance et la coordination mobile. Une passerelle peut unifier l’accès à ces ressources radio dans plusieurs bâtiments ou sites et soutenir l’intégration avec la téléphonie ou les environnements de dispatch lorsque cela est approprié.

C’est utile lorsque les organisations veulent une couche de communications opérationnelles plus connectée sans abandonner la rapidité des flux push-to-talk.

Passerelle radio vs passerelle RoIP vs système de dispatch

Ces termes sont liés, mais ils ne sont pas identiques. Une passerelle radio est le concept général : un système qui relie des radios à d’autres systèmes ou réseaux. Une passerelle RoIP est un type particulier de passerelle radio axé sur le transport des communications radio sur une infrastructure IP. Un système de dispatch est la couche applicative destinée à l’opérateur, utilisée pour surveiller, contrôler, enregistrer et coordonner les ressources de communication.

Dans de nombreux déploiements réels, ces composants fonctionnent ensemble. La passerelle radio assure l’interconnexion réelle, la fonction RoIP transporte le trafic radio sur le réseau, et la plateforme de dispatch fournit le contrôle utilisateur, la visibilité et la gestion des flux de travail.

Que prendre en compte lors du choix d’une passerelle radio

Compatibilité avec les interfaces radio

La première exigence est la compatibilité. La passerelle doit correspondre à l’environnement radio qu’elle doit servir, y compris le type d’interface, la méthode de signalisation, les exigences de chemin audio et tout besoin d’intégration propre au fournisseur. Une passerelle qui semble capable sur le papier peut néanmoins être inadaptée si l’interfaçage côté radio est incomplet.

Pour cette raison, la validation de l’interface est généralement plus importante que le nombre de fonctionnalités mises en avant.

Évolutivité et préparation à l’intégration

Il est également important d’évaluer comment la passerelle s’insérera dans l’architecture de communication plus large. Certains projets n’ont besoin que d’un simple pont radio. D’autres nécessitent une intégration avec des consoles de dispatch, des communications SIP, l’enregistrement vocal, des événements d’alarme ou des plateformes de commandement centralisées.

Choisir une passerelle dotée de capacités adaptées en matière de réseau, d’API, de gestion et d’extension peut éviter une refonte plus tard dans le cycle de vie du projet.

Fiabilité, sécurité et performance audio

Comme de nombreux déploiements de passerelles radio prennent en charge des communications importantes sur le plan opérationnel, la fiabilité compte. Les acheteurs doivent examiner les options de redondance, le comportement en cas de panne, le durcissement de l’équipement, la gestion à distance et la maintenabilité. Lorsque la passerelle est exposée à des réseaux plus larges, l’architecture de sécurité devient également un critère essentiel.

La latence, la cohérence audio et la stabilité de la signalisation sont tout aussi importantes. La meilleure passerelle n’est pas celle qui possède la plus longue liste de fonctionnalités, mais celle qui maintient des communications intelligibles, prévisibles et opérationnellement utilisables dans des conditions réelles de terrain.

Conclusion

Une passerelle radio est une couche d’intégration pratique qui relie les communications radio au réseau opérationnel plus large. Elle aide les organisations à préserver la rapidité et la familiarité de la radio push-to-talk tout en bénéficiant de la portée, de la visibilité et des avantages de coordination des communications IP.

Que l’objectif soit l’interopérabilité radio, l’accès distant, le dispatch centralisé ou une modernisation progressive, une passerelle radio bien conçue peut transformer des ressources radio isolées en une partie d’un écosystème de communication plus large et plus capable.

FAQ

Une passerelle radio est-elle la même chose qu’un répéteur ?

Non. Un répéteur étend principalement la couverture radio dans le domaine RF en recevant et en retransmettant des signaux radio. Une passerelle radio est conçue pour interconnecter le trafic radio avec d’autres systèmes, tels que des réseaux IP, des applications de dispatch ou différentes ressources radio.

Une passerelle radio peut-elle connecter des radios héritées à des systèmes IP modernes ?

Oui. C’est l’un de ses usages les plus courants. De nombreuses organisations déploient des passerelles radio précisément pour maintenir en service l’infrastructure radio héritée tout en ajoutant le transport IP, le dispatch centralisé, l’enregistrement ou des fonctions d’interopérabilité plus larges.

Une passerelle radio remplace-t-elle une console de dispatch ?

Non. La passerelle et la console de dispatch jouent des rôles différents. La passerelle assure les fonctions d’interconnexion et de transport, tandis que la console de dispatch fournit l’interface utilisateur pour la surveillance, le contrôle et la coordination opérationnelle.

Où une passerelle radio est-elle la plus utile ?

Elle est particulièrement utile dans les environnements qui combinent opérations radio de terrain et coordination centralisée, tels que la sécurité publique, le transport, les services publics, les sites industriels, les ports, les campus et les installations d’entreprise distribuées.

Quelle est la différence entre une passerelle radio et une passerelle RoIP ?

Une passerelle RoIP est généralement un sous-ensemble de la catégorie plus large des passerelles radio. Elle se concentre sur le transport de l’audio radio et des informations de contrôle sur des réseaux IP. Une passerelle radio peut également le faire, mais elle peut aussi prendre en charge des rôles plus larges d’interopérabilité et d’intégration selon la conception du système.
