Dans les systèmes audio professionnels, un signal propre ne dépend pas seulement du microphone, du haut-parleur, de la console ou de l’amplificateur. Il dépend aussi de la façon dont le signal circule dans le câble.

L’audio symétrique est une méthode de transmission du signal audio conçue pour réduire le bruit, le ronflement et les interférences électromagnétiques, surtout lorsque les câbles audio parcourent de longues distances ou traversent des environnements électriquement bruyants. Il est largement utilisé dans les studios d’enregistrement, la sonorisation de scène, les installations de broadcast, les salles de conférence, les systèmes de sonorisation publique, les théâtres, les lieux de culte, les installations AV commerciales et les systèmes professionnels d’interphonie ou de communication.

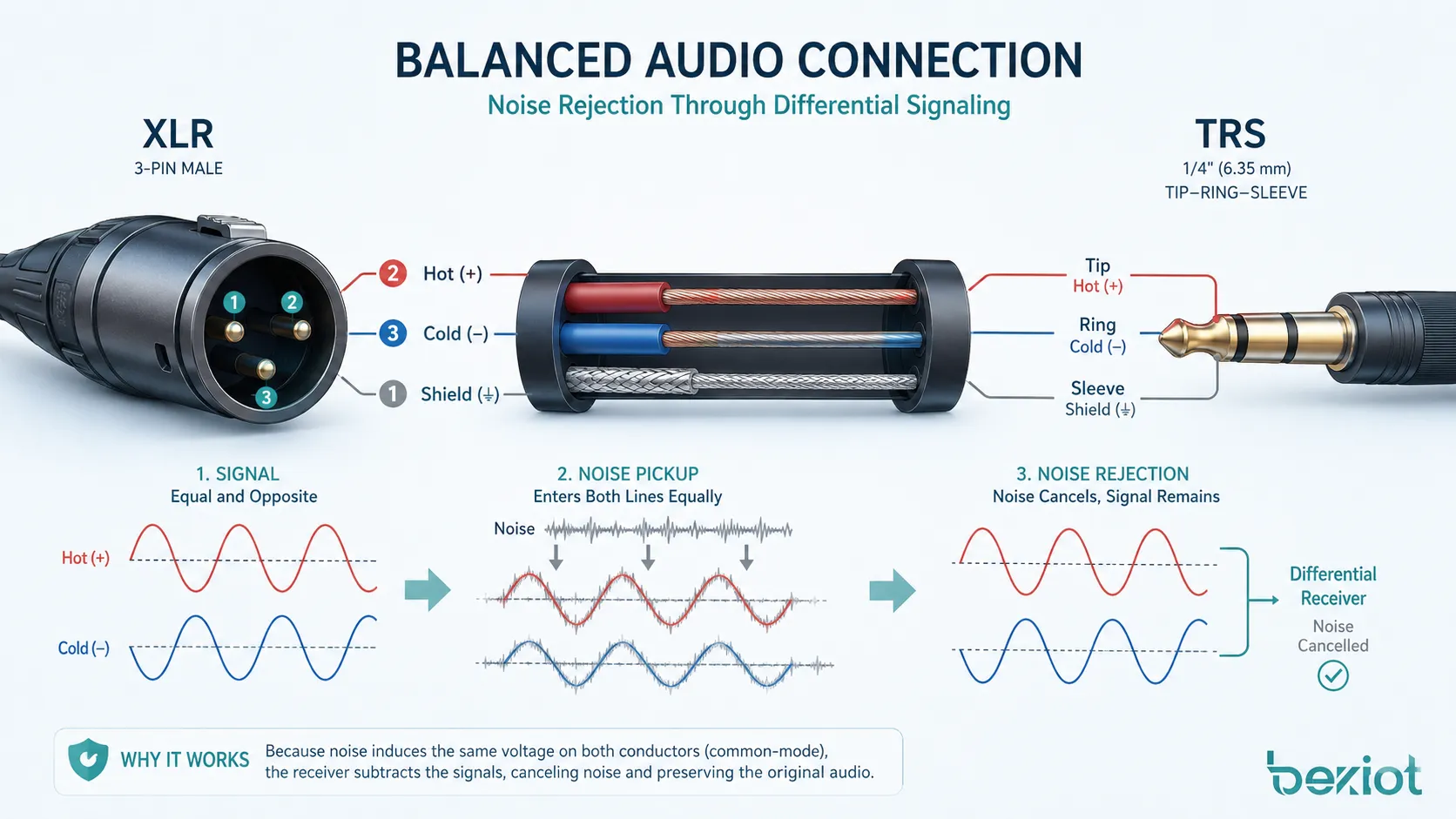

Principe de base de la transmission symétrique

Une connexion audio symétrique utilise normalement trois conducteurs : une ligne de signal positive, une ligne de signal négative et un blindage ou une masse. Les deux lignes de signal transportent la même information audio, mais l’une d’elles la transporte avec une polarité opposée. À l’entrée du récepteur, le circuit symétrique compare les deux lignes et reconstruit le signal audio d’origine.

L’avantage essentiel est que le bruit capté le long du câble a tendance à apparaître de manière presque identique sur les deux lignes de signal. Comme le circuit de réception réagit à la différence entre les deux conducteurs, une grande partie du bruit commun peut être rejetée. C’est pourquoi l’audio symétrique est particulièrement utile dans les systèmes professionnels avec de longs câbles et des interférences électriques fréquentes.

Conducteurs positif, négatif et blindage

Dans un câble symétrique typique, le conducteur positif est souvent appelé hot, le conducteur négatif cold, et le blindage assure la mise à la masse et la protection contre les interférences. En câblage XLR, la broche 2 est généralement hot, la broche 3 cold et la broche 1 blindage ou masse. En câblage TRS symétrique, la pointe est hot, l’anneau est cold et le corps est le blindage.

Le blindage n’est pas destiné à porter le signal audio principal de la même manière que les deux conducteurs symétriques. Son rôle est surtout de protéger la paire de signal contre les interférences externes et de fournir un chemin de référence lorsque la conception de l’équipement l’exige. Un bon blindage et une masse correcte sont essentiels pour une performance audio stable.

Fonctionnement de la réduction du bruit

Le principe de réduction du bruit de l’audio symétrique repose sur la transmission différentielle. Lorsqu’un câble symétrique passe près de câbles d’alimentation, variateurs d’éclairage, moteurs, sources radiofréquences ou autres équipements électriques, des interférences peuvent être induites dans le câble. Idéalement, ces interférences apparaissent presque de la même manière sur les deux conducteurs de signal.

À l’extrémité réceptrice, l’entrée symétrique amplifie la différence entre les lignes hot et cold. Comme le signal audio utile est de polarité opposée sur les deux lignes, il est conservé. Comme le bruit indésirable est similaire sur les deux lignes, il est largement annulé. Ce processus est appelé rejet en mode commun.

Rejet en mode commun

Le rejet en mode commun est la capacité d’une entrée symétrique à rejeter les signaux communs aux deux conducteurs. Plus ce rejet est élevé, mieux le système réduit ronflements, bourdonnements et interférences électromagnétiques. Les équipements audio professionnels indiquent souvent cette performance sous le nom de rapport de rejet en mode commun, ou CMRR.

Le CMRR ne dépend pas seulement du câble. Il dépend aussi de la qualité du circuit d’entrée, du câblage du connecteur, de l’équilibre du câble, de la méthode de mise à la masse et de l’environnement électrique. Une entrée mal conçue ou un connecteur mal câblé peut réduire le bénéfice d’une connexion symétrique, même avec un câble de haute qualité.

Pourquoi la longueur du câble est importante

Les câbles audio courts peuvent fonctionner correctement même en asymétrique, surtout dans des installations simples de bureau ou grand public. Les longues distances sont toutefois beaucoup plus exposées aux interférences. Un câble de microphone traversant une scène, une ligne de niveau ligne dans un rack ou une liaison audio traversant un bâtiment peuvent tous être exposés à des sources de bruit.

Dans ces situations, l’audio symétrique est préféré car il est conçu pour une transmission plus propre sur la distance. Cela ne signifie pas que les câbles symétriques sont sans limite de longueur, mais ils conviennent beaucoup mieux aux installations professionnelles que les connexions asymétriques standards.

Principales caractéristiques de l’audio symétrique

L’audio symétrique n’est pas seulement un type de câble. C’est une interface de signal complète qui implique le circuit de sortie, le câble, le connecteur et le circuit d’entrée. Pour obtenir tout l’avantage, l’appareil source et l’appareil récepteur doivent tous deux prendre en charge le fonctionnement symétrique.

Connexion à trois conducteurs

La caractéristique la plus reconnaissable de l’audio symétrique est l’utilisation de trois conducteurs. Elle peut prendre la forme d’un connecteur XLR 3 broches, d’un jack TRS 1/4 pouce, d’un bornier ou d’autres formats de connecteurs audio professionnels. Le connecteur physique seul ne garantit pas toujours un fonctionnement symétrique ; les spécifications de l’équipement doivent donc être vérifiées.

Par exemple, un connecteur TRS peut servir à l’audio mono symétrique, mais aussi à un casque stéréo asymétrique. Un connecteur XLR est souvent symétrique, mais certains appareils peuvent utiliser XLR pour d’autres types de signal. Le câblage correct et la compatibilité des appareils sont donc importants.

Forte résistance aux interférences

L’audio symétrique est conçu pour réduire le ronflement, les bourdonnements, les interférences radiofréquences et les bruits provoqués par les champs électromagnétiques. C’est particulièrement important dans les lieux équipés d’éclairage, de distribution électrique, d’ascenseurs, de systèmes HVAC, de moteurs, de projecteurs, d’écrans LED, de systèmes sans fil ou de racks AV denses.

Dans les installations réelles, l’audio symétrique aide à maintenir l’intelligibilité de la voix, la qualité musicale et la fiabilité du système. C’est l’une des raisons pour lesquelles les microphones, consoles, interfaces audio, processeurs DSP, amplificateurs et boîtiers de scène professionnels offrent généralement des entrées et sorties symétriques.

Compatibilité avec les équipements professionnels

Les systèmes audio professionnels sont généralement construits autour de connexions symétriques. Microphones, consoles de mixage, préamplis, interfaces audio, consoles de broadcast, processeurs numériques, enceintes actives et amplificateurs professionnels prennent souvent en charge l’audio symétrique pour garder une qualité de signal stable dans les systèmes complexes.

Cela fait de l’audio symétrique une norme pratique dans les environnements où plusieurs appareils de marques différentes doivent fonctionner ensemble. Lorsque la chaîne de signal est correctement adaptée, les interfaces symétriques réduisent le temps de dépannage et améliorent les performances à long terme.

Types de connecteurs courants

L’audio symétrique peut être transporté par plusieurs formats de connecteurs. Les plus courants sont XLR et TRS, mais les installations fixes peuvent aussi utiliser des borniers à vis, des connecteurs Euroblock, D-sub ou des systèmes de transport audio basés sur RJ45 selon la conception.

Connexions XLR

Les connecteurs XLR sont largement utilisés pour les microphones et les connexions professionnelles de niveau ligne. Ils sont mécaniquement sûrs, durables et adaptés à la scène comme au terrain. Une connexion XLR symétrique standard à 3 broches transporte hot, cold et blindage.

Comme XLR est courant avec les microphones, il est aussi associé à l’alimentation fantôme. Celle-ci peut être envoyée sur des lignes de microphone symétriques pour alimenter des microphones à condensateur ou des boîtiers DI actifs. Elle ne doit toutefois être utilisée qu’avec des équipements conçus pour l’accepter.

Connexions TRS

Un connecteur TRS 1/4 pouce peut transporter de l’audio mono symétrique lorsqu’il est utilisé entre appareils compatibles. Il possède trois contacts : pointe, anneau et corps. En câblage symétrique, la pointe transporte le signal hot, l’anneau le signal cold et le corps sert de blindage ou masse.

TRS peut aussi être utilisé pour des sorties casque stéréo, des câbles d’insert ou d’autres arrangements de signal. Cela crée parfois de la confusion. La forme du connecteur ne définit pas à elle seule le format du signal ; il faut vérifier le manuel et l’usage prévu du câblage.

Audio symétrique et audio asymétrique

L’audio asymétrique utilise généralement deux conducteurs : un conducteur de signal et une masse ou un blindage. Ce type de connexion est courant dans l’audio grand public, les guitares, claviers, chaînes hi-fi, câbles RCA et de nombreux câbles courts. Il est simple et peu coûteux, mais plus vulnérable au bruit sur la distance.

L’audio symétrique utilise deux conducteurs de signal plus un blindage, ce qui permet le rejet du bruit à l’entrée réceptrice. Il est donc plus adapté aux environnements audio professionnels, commerciaux et critiques où la qualité de signal doit rester stable.

Symétrique ne veut pas dire stéréo

Une confusion courante consiste à croire que l’audio symétrique signifie audio stéréo. Dans la plupart des systèmes professionnels, une connexion symétrique transporte généralement un canal mono. Les deux conducteurs de signal ne sont pas les canaux gauche et droit ; ce sont deux versions de polarité opposée du même signal audio.

L’audio stéréo symétrique exige normalement deux canaux symétriques, par exemple gauche symétrique et droit symétrique. Chaque canal a besoin de ses propres conducteurs hot, cold et blindage. C’est pourquoi les systèmes stéréo professionnels utilisent souvent deux câbles XLR ou deux connexions TRS symétriques.

Quand l’audio asymétrique reste acceptable

L’audio asymétrique n’est pas automatiquement mauvais. Il peut bien fonctionner pour de courtes connexions, des appareils grand public, des guitares, des systèmes domestiques et des configurations simples où l’interférence n’est pas un problème majeur. Beaucoup d’appareils sont conçus avec des entrées et sorties asymétriques et peuvent très bien fonctionner s’ils sont installés correctement.

Le problème apparaît lorsque les câbles asymétriques deviennent trop longs ou traversent des environnements bruyants. Dans ces cas, ronflements, bourdonnements ou dégradation du signal peuvent devenir perceptibles. L’audio symétrique est la solution préférée lorsque la longueur, le contrôle du bruit et la fiabilité professionnelle comptent.

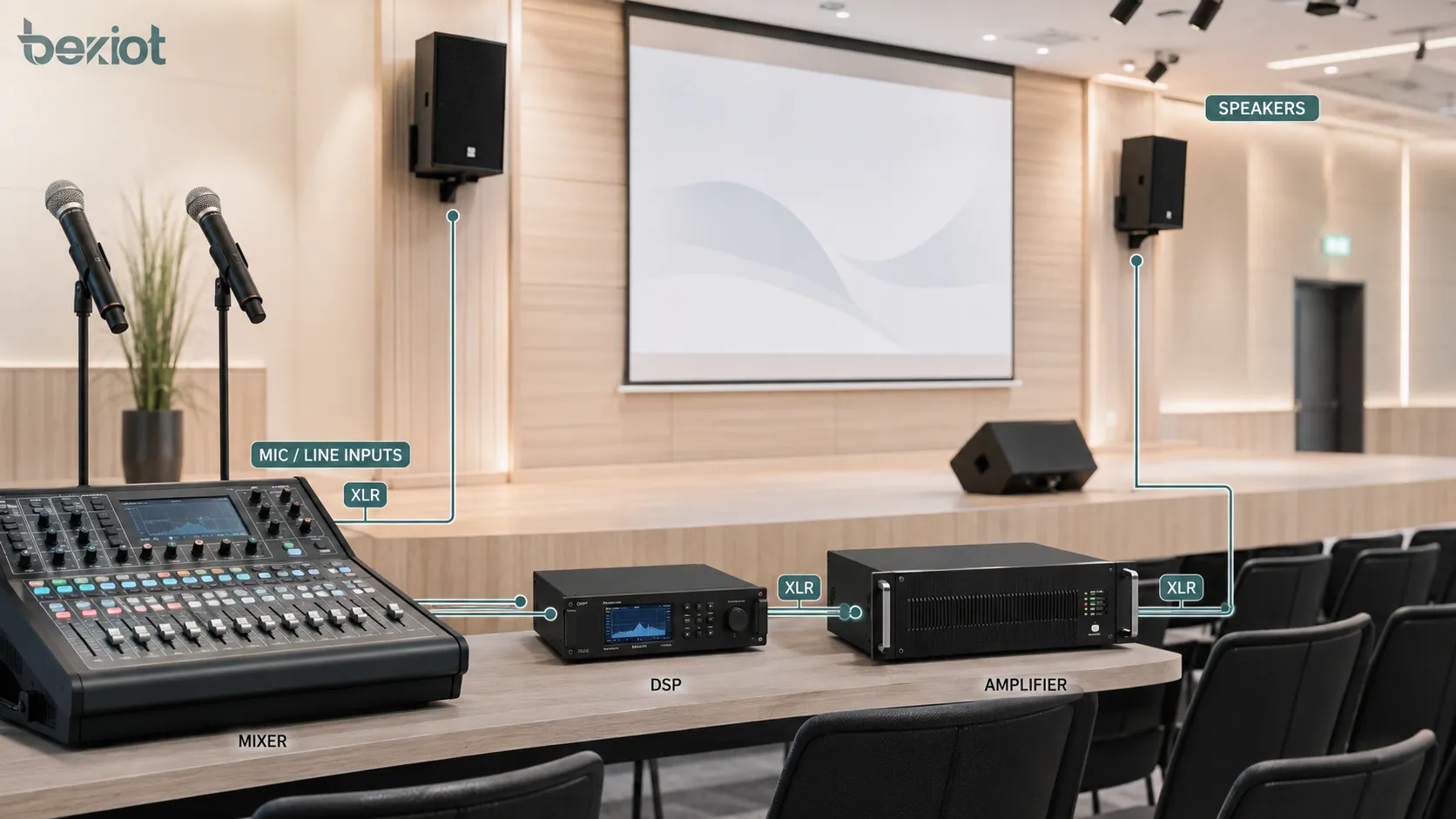

Avantages dans les systèmes audio réels

Les avantages de l’audio symétrique deviennent évidents dans les systèmes où l’audio doit rester propre, stable et intelligible. Il est particulièrement important pour le renforcement vocal, la production musicale, la scène, la diffusion broadcast, les conférences et la sonorisation installée.

Son plus propre sur de longues distances

L’audio symétrique aide à préserver la qualité sonore sur de longues lignes en réduisant l’effet des interférences externes. C’est utile lorsque les microphones sont éloignés des consoles, que les racks sont séparés des salles de contrôle ou que les lignes audio doivent traverser murs, plafonds, scènes ou locaux techniques.

Une transmission plus propre signifie moins de ronflement de fond, moins de problèmes de bruit et une meilleure performance globale. Dans les applications de parole, cela améliore l’intelligibilité ; en musique, cela aide à préserver les détails et la dynamique.

Meilleure fiabilité dans les installations complexes

Les systèmes AV commerciaux et professionnels regroupent souvent de nombreux appareils connectés. Consoles, processeurs DSP, amplificateurs, récepteurs sans fil, contrôleurs de paging, systèmes de conférence et enregistreurs peuvent partager le même environnement technique. L’audio symétrique réduit le risque qu’un câble devienne une source de bruit.

Cette fiabilité est précieuse dans les installations permanentes où l’accès de maintenance peut être limité après les travaux. Un câblage symétrique bien conçu réduit le dépannage futur et soutient un fonctionnement stable dans le temps.

Meilleure compatibilité avec les flux professionnels

Les flux de travail professionnels sont souvent fondés sur des chemins de signal symétriques. Les microphones alimentent des préamplis symétriques, les consoles envoient des sorties symétriques, les processeurs reçoivent des signaux de niveau ligne symétriques et les amplificateurs acceptent des entrées symétriques. Utiliser l’audio symétrique dans toute la chaîne maintient un standard technique cohérent.

Cela facilite aussi l’extension du système. Lorsqu’un nouvel équipement est ajouté, les interfaces symétriques s’intègrent plus facilement à l’infrastructure audio professionnelle existante.

Où il est couramment utilisé

L’audio symétrique apparaît dans de nombreux secteurs, car le besoin d’une transmission sonore fiable ne se limite pas à la production musicale. Tout environnement nécessitant un son clair à distance peut bénéficier d’une conception de signal symétrique.

Studios d’enregistrement et production musicale

Les studios utilisent l’audio symétrique pour microphones, préamplis, interfaces audio, patch bays, contrôleurs de monitoring, processeurs externes et enceintes de studio. Comme ils exigent un faible bruit et une capture précise, les connexions symétriques sont essentielles dans la plupart des chaînes professionnelles.

En enregistrement, même de faibles niveaux de bruit peuvent devenir visibles au mixage et au mastering. Le câblage symétrique protège le signal avant qu’il n’atteigne l’enregistreur, la station audio numérique ou l’équipement de traitement.

Sonorisation de scène et lieux de spectacle

Les systèmes de live dépendent fortement de l’audio symétrique car les scènes comportent souvent de longs câbles, un éclairage puissant, des amplificateurs, des systèmes sans fil, des écrans LED et de nombreuses sources potentielles de bruit. Les lignes micro, multipaires, boîtiers de scène et entrées de console sont généralement symétriques.

L’audio symétrique maintient une qualité de signal stable pendant concerts, conférences, spectacles, offices et événements publics. Il permet aussi de construire de plus grands systèmes sans être limité par de très courtes distances de câble.

Broadcast, conférence et AV installé

Studios de broadcast, salles de réunion, tribunaux, salles de classe, centres de contrôle et espaces AV d’entreprise utilisent couramment l’audio symétrique pour microphones, DSP, consoles, enregistreurs et amplificateurs. La clarté de la parole y est particulièrement importante.

En AV installé, l’audio symétrique passe souvent par gaines, racks, plaques murales et faux plafonds. Une bonne sélection et terminaison des câbles aident le système à rester silencieux et maintenable après installation.

Sonorisation publique et audio commercial

Les systèmes de sonorisation publique, musique d’ambiance, paging, transports, centres commerciaux, écoles, hôpitaux et sites industriels peuvent utiliser l’audio symétrique de niveau ligne entre contrôleurs, consoles, processeurs et amplificateurs.

Même si la distribution vers les haut-parleurs peut utiliser un autre format, comme la basse impédance ou la ligne à tension constante, l’audio symétrique reste précieux dans le chemin de signal en amont lorsque la transmission propre de la source est nécessaire.

Notes importantes d’installation

L’audio symétrique fonctionne au mieux lorsque toute la connexion est correctement conçue. Un câble symétrique relié à une sortie asymétrique peut ne pas offrir tout le rejet de bruit. Une sortie symétrique connectée à une entrée mal câblée peut aussi créer bruit, perte de niveau ou problèmes de masse.

Utiliser le bon type de câble

Les câbles micro et ligne symétriques doivent utiliser une paire torsadée blindée. La paire torsadée aide les deux conducteurs à capter les interférences de manière égale, tandis que le blindage réduit le bruit externe. La qualité du câble est importante, surtout sur longues distances ou en environnements exigeants.

Utiliser des câbles inadaptés peut réduire l’avantage de l’audio symétrique. Pour une installation permanente, le choix du câble doit correspondre à l’environnement, au classement feu, à la flexibilité, au blindage nécessaire et à la méthode de connexion.

Éviter les erreurs de mise à la masse

Une mauvaise mise à la masse peut provoquer ronflement, bourdonnement ou boucles de masse. L’audio symétrique réduit beaucoup de problèmes de bruit, mais il ne rend pas la masse inutile. Le blindage doit être connecté selon les recommandations du fabricant et les bonnes pratiques audio.

Dans les systèmes complexes, transformateurs d’isolement, mise à la terre correcte des racks, méthodes en étoile ou entrées différentielles peuvent résoudre des problèmes difficiles. Déconnecter des masses au hasard sans comprendre le système peut créer des risques de sécurité et de fiabilité.

Adapter correctement les niveaux de signal

Les connexions symétriques peuvent transporter des signaux de niveau microphone ou de niveau ligne. Le niveau microphone est beaucoup plus faible et nécessite généralement un préampli. Le niveau ligne est plus fort et s’utilise entre consoles, processeurs et amplificateurs.

Brancher un niveau incorrect peut produire un son faible, de la distorsion, de l’écrêtage ou du bruit. Avant installation, vérifiez si l’équipement utilise niveau micro, ligne, grand public, professionnel, audio analogique, AES numérique ou un autre format.

Problèmes typiques et prévention

Beaucoup de problèmes d’audio symétrique viennent de suppositions incorrectes. Un câble peut avoir le bon connecteur mais un mauvais câblage. Un appareil peut avoir un connecteur TRS sans sortie symétrique. Un système peut utiliser des connexions symétriques et souffrir encore de bruit à cause de la masse ou de l’installation.

Confusion de connecteurs

TRS, TS, XLR, RCA et borniers peuvent sembler simples, mais ils servent à des usages différents. Un câble TRS n’est pas toujours symétrique, et un connecteur XLR n’est pas toujours utilisé pour de l’audio analogique. Les installateurs doivent confirmer le type de signal au lieu de se fier seulement à l’apparence.

C’est particulièrement important dans les systèmes mixtes où appareils grand public, équipements professionnels, ordinateurs portables, instruments, consoles, amplificateurs et DSP sont connectés ensemble. Des adaptateurs peuvent être nécessaires, mais ils doivent être choisis avec soin pour éviter perte de signal ou bruit.

Connexions asymétrique vers symétrique

Il faut parfois connecter une source asymétrique à une entrée symétrique. Cela peut fonctionner, mais la méthode de câblage compte. Un adaptateur direct peut suffire sur courte distance, tandis qu’un long câble peut nécessiter une DI box, un transformateur d’isolement ou un dispositif de symétrisation actif.

Par exemple, connecter un ordinateur portable ou un lecteur média à une console professionnelle fonctionne souvent mieux avec une DI box ou une interface qui convertit l’audio grand public asymétrique en signal symétrique. Cela réduit le ronflement et améliore la fiabilité.

Mauvaise terminaison du blindage

La terminaison du blindage peut influencer le bruit. Dans beaucoup de câbles standards, le blindage est connecté aux deux extrémités. Dans certaines installations fixes, des stratégies de masse particulières peuvent réduire les boucles. La bonne approche dépend du matériel et du site.

Déconnecter le blindage au hasard peut créer de nouveaux problèmes. En cas de ronflement ou de bruit, il vaut mieux dépanner tout le chemin de signal, l’alimentation, la masse, le routage des câbles et la compatibilité des équipements plutôt que modifier le câblage sans raison claire.

Comment choisir entre symétrique et asymétrique

Le choix dépend de la longueur de câble, du type d’équipement, de l’environnement de bruit, du niveau de signal et des exigences de performance. En audio professionnel, le symétrique devrait généralement être le choix par défaut lorsque l’équipement le permet. Pour de simples systèmes grand public avec câbles courts, l’asymétrique peut convenir.

Choisir le symétrique pour les usages professionnels ou longs

L’audio symétrique est le meilleur choix pour câbles micro, systèmes de scène, liaisons rack à rack, salles de conférence, AV installé, broadcast, sonorisation publique et toute connexion proche de sources de bruit électrique.

C’est aussi le choix le plus sûr si le système doit évoluer. Une infrastructure symétrique donne plus de flexibilité aux intégrateurs et réduit le risque de bruit lorsque l’emplacement des équipements change.

Utiliser l’asymétrique seulement quand il convient

L’audio asymétrique reste utile pour de courtes connexions entre appareils grand public, instruments, lecteurs média, petites consoles et équipements de bureau. Il est simple et largement pris en charge. La clé est de garder les câbles courts et d’éviter alimentations, dimmers, moteurs ou câbles de forte puissance.

Lorsqu’une source asymétrique doit alimenter un système professionnel symétrique, des équipements de conversion sont à envisager. DI boxes, interfaces audio, transformateurs d’isolement ou convertisseurs de ligne adaptés peuvent rendre la chaîne plus propre et plus fiable.

FAQ

Que signifie audio symétrique ?

L’audio symétrique est une méthode qui envoie l’audio par deux conducteurs de signal de polarité opposée plus un blindage. Le récepteur compare les deux lignes et rejette le bruit commun aux deux, ce qui aide à maintenir un signal plus propre.

L’audio symétrique est-il meilleur que l’asymétrique ?

Il est généralement meilleur pour les longs câbles, les équipements professionnels et les environnements électriques bruyants, car il offre un meilleur rejet du bruit. L’audio asymétrique peut encore bien fonctionner sur de courtes connexions grand public ou instrument lorsque l’interférence n’est pas importante.

L’audio symétrique signifie-t-il stéréo ?

Non. Une connexion symétrique transporte généralement un canal mono. Les lignes hot et cold ne sont pas les canaux gauche et droit. L’audio stéréo symétrique exige deux canaux symétriques distincts, un pour la gauche et un pour la droite.

Quels connecteurs sont utilisés pour l’audio symétrique ?

Les connecteurs les plus courants sont XLR et TRS. Les systèmes AV commerciaux fixes peuvent aussi utiliser des borniers ou connecteurs multipoints. Le connecteur seul ne garantit pas un fonctionnement symétrique ; les spécifications doivent être vérifiées.

Puis-je connecter une sortie asymétrique à une entrée symétrique ?

Oui, mais le bon câblage ou la bonne méthode de conversion est important. Sur courte distance, un adaptateur peut fonctionner. Sur longue distance ou dans un système professionnel, une DI box, un transformateur d’isolement ou un convertisseur actif est souvent préférable.

Pourquoi l’audio symétrique réduit-il le bruit ?

Il réduit le bruit parce que les interférences sont généralement captées de façon égale par les deux conducteurs. L’entrée réceptrice rejette ce bruit commun et conserve la différence entre les conducteurs, qui contient le signal audio d’origine.
