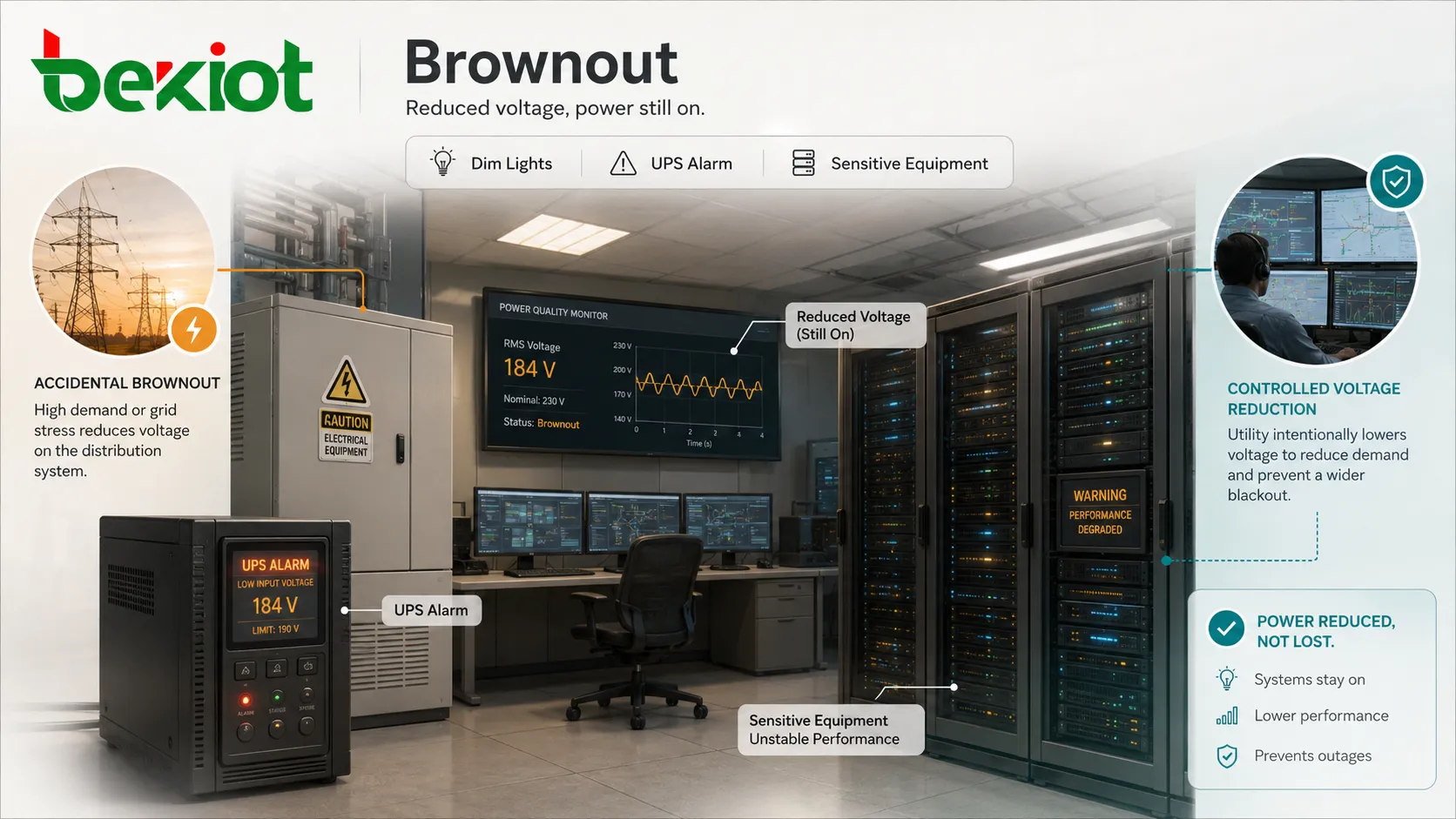

Un brownout est une situation dans laquelle la tension d’alimentation électrique descend sous son niveau normal pendant une certaine durée, sans couper complètement le courant. Contrairement à une panne totale, où l’alimentation disparaît entièrement, le brownout laisse l’électricité disponible, mais avec une tension réduite. Cette tension plus basse peut affecter l’éclairage, les moteurs, les alimentations, les systèmes de contrôle, les ordinateurs, les équipements de communication, les systèmes CVC, les ascenseurs, les machines industrielles et les appareils électroniques sensibles.

Les brownouts peuvent être causés par une surcharge du réseau, une forte demande électrique, la sollicitation des équipements du fournisseur d’énergie, une infrastructure de distribution faible, de longues lignes d’alimentation, des limites de transformateurs, le démarrage de grands moteurs ou une réduction volontaire de tension par le distributeur. Dans de nombreux cas, les utilisateurs remarquent des lumières faibles, des moteurs lents, des redémarrages d’équipements, un fonctionnement instable ou des alarmes provenant des UPS et des systèmes de surveillance électrique.

Un problème de qualité de l’énergie à double visage

Un brownout peut être accidentel ou volontaire. Un brownout accidentel survient lorsque le système électrique ne peut pas maintenir la tension normale en raison de la pression de charge, de faiblesses d’infrastructure, de défauts ou de limites de distribution. Un brownout volontaire peut être utilisé par un distributeur comme stratégie contrôlée de réduction de tension afin de diminuer la demande et d’éviter une panne plus large.

Cette double nature rend le sujet facile à mal comprendre. Pour les utilisateurs finaux et les équipements, une tension réduite représente souvent un risque. Pour les opérateurs de réseau, une réduction contrôlée de tension peut parfois aider à stabiliser le système sous charge extrême. Son intérêt dépend de l’acteur qui gère l’événement et de la capacité des équipements raccordés à tolérer la plage de tension.

En termes d’ingénierie, le brownout fait partie du domaine plus large de la qualité de l’énergie. Il est lié à la sous-tension, au creux de tension, à la chute de tension et à l’instabilité d’alimentation, même si les définitions exactes peuvent varier selon les normes, les régions et la durée de mesure.

Comment se forme la tension réduite

La demande dépasse la capacité locale

Une cause courante est une demande excessive sur le réseau électrique. Pendant les vagues de chaleur, les épisodes de froid intense, les pics industriels ou les hausses de charge du soir, de nombreux utilisateurs peuvent consommer de l’énergie simultanément. Si la production, le transport ou la distribution est sous contrainte, la tension peut baisser.

Dans cette situation, le réseau peut encore fournir de l’électricité, mais la tension ne reste pas au niveau attendu. Les bâtiments situés en bout de longues lignes de distribution peuvent en ressentir l’effet plus nettement.

Limites du réseau de distribution

Les transformateurs, départs, câbles, appareillages et réseaux locaux de distribution ont des limites de capacité. Si les équipements sont surchargés ou vieillissants, la régulation de tension peut devenir moins stable. De longs cheminements de câbles et des conducteurs sous-dimensionnés peuvent aussi provoquer une chute de tension sous forte charge.

Cette situation se rencontre dans les anciennes installations, les alimentations temporaires, les départs ruraux, les chantiers, les zones industrielles et les bâtiments dont les charges électriques ont dépassé la conception initiale.

Démarrage de gros équipements

Les grands moteurs, compresseurs, pompes, ascenseurs, unités CVC, machines de soudage et charges industrielles lourdes peuvent absorber un fort courant d’appel au démarrage. Cette demande soudaine de courant peut faire baisser temporairement la tension.

Si l’alimentation est robuste, la baisse de tension peut être faible et brève. Si le système est faible, la chute peut perturber les équipements voisins ou déclencher des protections.

Réduction de tension contrôlée par le distributeur

Dans certains cas, le distributeur d’électricité peut réduire volontairement la tension dans une plage contrôlée afin de diminuer la demande et d’éviter une panne plus importante. Il s’agit généralement d’une action de gestion du réseau, non d’une défaillance aléatoire.

Toutefois, même une réduction contrôlée doit rester dans des limites acceptables. Si la tension descend trop bas ou dure trop longtemps, les performances et la sécurité des équipements peuvent être affectées.

Ce qui se passe dans les équipements électriques

Les équipements réagissent différemment à une tension réduite. Certains appareils continuent de fonctionner normalement dans une large plage d’entrée. D’autres deviennent rapidement instables. Le résultat dépend de la conception de l’alimentation, des caractéristiques du moteur, de la logique de contrôle, des réglages de protection, du type de charge et de la tolérance de tension.

Les alimentations électroniques peuvent tirer davantage de courant pour maintenir la puissance de sortie lorsque la tension d’entrée baisse. Cela peut augmenter l’échauffement et le stress des composants. Les appareils dont l’alimentation est mal conçue peuvent redémarrer, se bloquer ou s’arrêter.

Les moteurs peuvent ralentir, surchauffer, ne pas démarrer ou tirer un courant excessif en basse tension. C’est particulièrement important pour les compresseurs, pompes, ventilateurs, convoyeurs, ascenseurs et machines industrielles.

Les systèmes de contrôle peuvent se comporter de manière imprévisible si la tension tombe sous leur plage de fonctionnement fiable. Les relais peuvent vibrer, les contacteurs peuvent décrocher, les capteurs peuvent fournir des valeurs instables et les automates programmables peuvent redémarrer.

Signes visibles dans les bâtiments et les sites

Changements d’éclairage

L’un des signes les plus visibles est la baisse de luminosité. L’éclairage incandescent traditionnel devient nettement plus faible lorsque la tension chute. Certains pilotes LED peuvent scintiller, diminuer d’intensité ou s’arrêter selon leur conception.

Les symptômes d’éclairage sont des signaux d’alerte utiles, mais ils ne révèlent pas toute la situation électrique. Un bâtiment peut présenter de graves problèmes de tension même si les lumières ne semblent que légèrement touchées.

Redémarrage des équipements

Ordinateurs, routeurs, commutateurs, terminaux de communication, serveurs, contrôleurs et dispositifs de sécurité peuvent redémarrer lorsque la tension d’entrée passe sous le seuil de leur alimentation. Des redémarrages répétés peuvent interrompre le travail et corrompre des données.

Les alarmes d’onduleur UPS, les journaux de défaut d’alimentation et les relevés de surveillance fournissent souvent de meilleures preuves que les observations des utilisateurs seules.

Contraintes sur les moteurs

Les moteurs peuvent produire un son différent, démarrer lentement, caler ou fonctionner plus chaud. Dans la réfrigération, le CVC, le pompage et les systèmes industriels, la basse tension peut raccourcir la durée de vie des moteurs et augmenter le risque de maintenance.

Les relais de protection moteur, les dispositifs de surcharge et la surveillance de tension doivent être vérifiés si des conditions de brownout sont suspectées.

Différence avec panne totale, creux de tension et surtension

Une panne totale est une interruption complète de l’alimentation. Pendant une panne totale, l’électricité n’est pas disponible. Pendant un brownout, l’alimentation reste présente, mais la tension est inférieure à la normale.

Un creux ou une chute de tension est souvent plus court et peut durer de quelques millisecondes à quelques secondes. Un brownout implique généralement une réduction plus longue ou plus perceptible, même si la terminologie varie selon le contexte et les normes.

Une surtension est le type opposé de perturbation. Il s’agit d’une hausse temporaire de tension ou d’une énergie transitoire. La protection contre les surtensions et la protection contre les brownouts traitent des problèmes électriques différents, même si elles peuvent toutes deux faire partie d’une stratégie complète de qualité de l’énergie.

Ces distinctions sont importantes parce que les mesures de protection diffèrent. Un parasurtenseur ne résout pas la basse tension. Un UPS peut aider lors de courts brownouts ou de coupures, mais il doit être correctement dimensionné. Un régulateur de tension peut stabiliser la tension d’entrée, mais il a ses limites.

Avantages possibles d’une réduction de tension contrôlée

Bien que les brownouts soient généralement considérés comme un problème par les utilisateurs finaux, la réduction contrôlée de tension peut apporter des avantages précis à la gestion du réseau. Utilisée avec prudence par les distributeurs, une légère réduction de tension peut diminuer la charge totale sur une zone de distribution et aider à éviter une panne complète.

Cela peut soutenir la stabilité du réseau pendant les pics de demande, les pénuries de production, les conditions d’exploitation d’urgence ou les contraintes d’infrastructure. Pour un distributeur, une réduction contrôlée peut être moins perturbatrice qu’une coupure totale.

Cependant, cet avantage ne signifie pas que la tension réduite soit sans danger. Les équipements sensibles, moteurs, dispositifs médicaux, procédés industriels et systèmes de communication peuvent encore exiger une tension stable. La réduction contrôlée doit donc être gérée dans des limites sûres et soutenue par une protection adaptée du côté utilisateur.

L’avantage d’un brownout contrôlé concerne surtout la stabilité du réseau. Pour les propriétaires d’équipements, la priorité reste la détection, la protection et la planification de continuité.

Applications et situations importantes

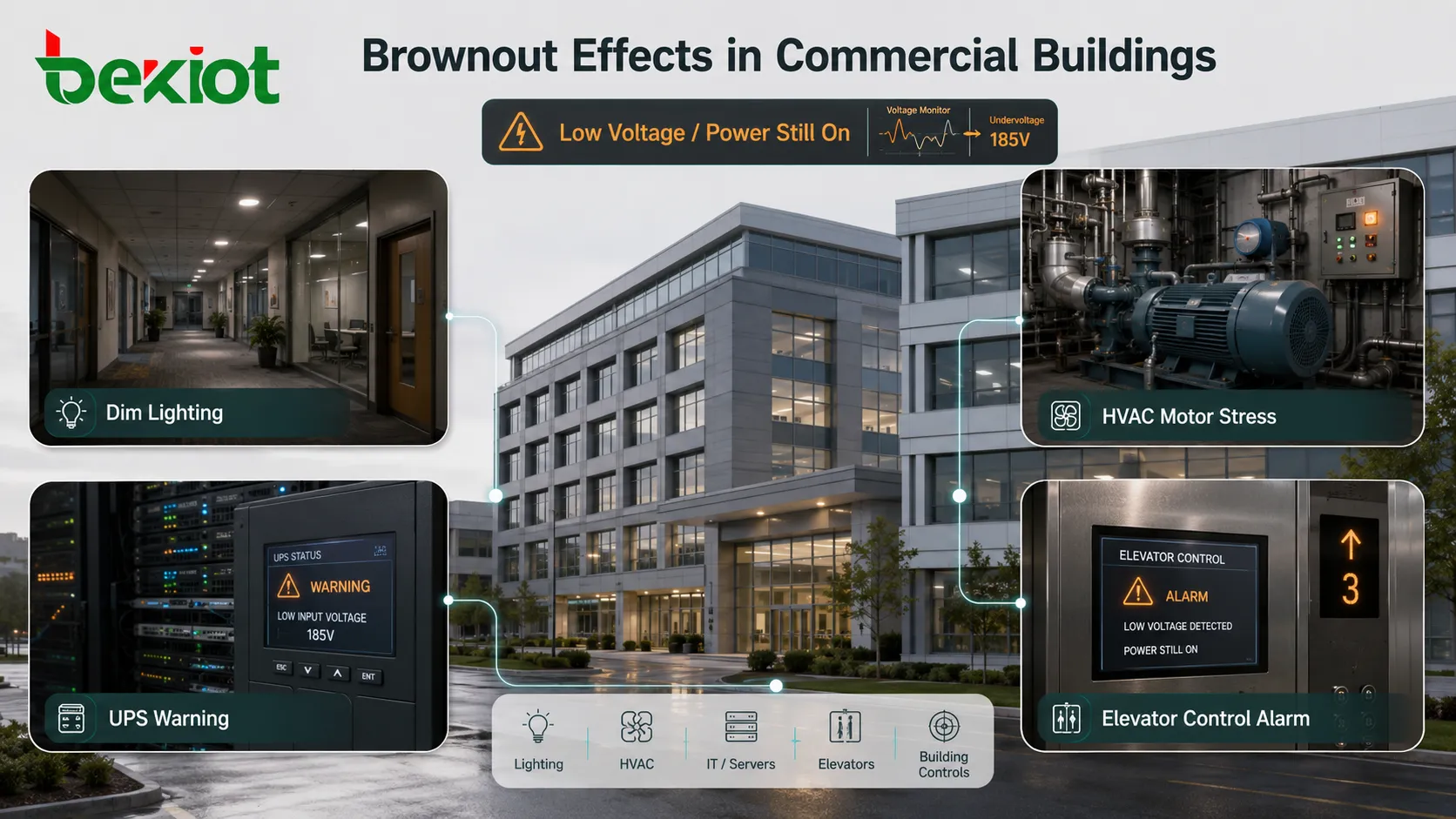

Bâtiments commerciaux

Les immeubles de bureaux, hôtels, centres commerciaux, hôpitaux, écoles et équipements publics peuvent subir une réduction de tension pendant les périodes de forte charge ou en cas de problèmes locaux de distribution. Les brownouts peuvent toucher les ascenseurs, l’éclairage, le CVC, le contrôle d’accès, les interfaces d’alarme incendie, les salles informatiques et les systèmes de sécurité.

Les gestionnaires de bâtiment doivent surveiller la qualité de l’énergie et protéger les charges critiques avec des UPS adaptés, une régulation de tension, une alimentation de secours et des remontées d’alarme.

Installations industrielles

Les usines, entrepôts, ateliers, lignes de production, stations de pompage et unités de traitement sont sensibles à la basse tension car ils utilisent souvent des moteurs, variateurs, automates, capteurs, robots et armoires de contrôle.

Un brownout peut arrêter une ligne, endommager les enroulements moteur, provoquer des défauts de variateurs, redémarrer des contrôleurs ou créer des problèmes de qualité produit. Les sites industriels ont souvent besoin de surveillance de tension, protection moteur, étude du facteur de puissance et planification de capacité électrique.

Salles de données et de communication

Les serveurs, commutateurs, routeurs, systèmes de stockage, systèmes PBX, passerelles et plateformes de surveillance nécessitent une alimentation stable. Même un bref événement de basse tension peut déclencher un redémarrage, des erreurs de stockage, une interruption de service ou une instabilité réseau.

Les UPS, alimentations redondantes, unités de distribution électrique, journaux de surveillance et intégration de groupe électrogène sont couramment utilisés pour réduire l’impact.

Sites résidentiels et petites entreprises

Les logements et petites entreprises peuvent remarquer des lumières faibles, des ventilateurs lents, des appareils qui se comportent anormalement, des routeurs qui redémarrent ou des réfrigérateurs qui peinent à démarrer. La basse tension répétée peut réduire la durée de vie des appareils et provoquer des défauts gênants.

Les utilisateurs ne doivent pas ignorer les événements fréquents. Un électricien qualifié ou le fournisseur d’énergie peut devoir vérifier la tension de service, le câblage, la charge du tableau, la connexion du neutre et l’état du transformateur.

Systèmes d’énergie distants et temporaires

Les chantiers, événements temporaires, installations mobiles, bâtiments ruraux, groupes électrogènes et systèmes hors réseau peuvent subir des chutes de tension à cause de longs câbles, d’une surcharge du générateur, d’une mauvaise distribution ou de changements brusques de charge.

La planification des charges, le dimensionnement des câbles, la capacité du générateur, la régulation de tension et le démarrage progressif des moteurs sont importants dans ces environnements.

Méthodes de protection

Surveillance de la tension

Les compteurs d’énergie, relais de tension, PDU intelligents, journaux d’onduleur UPS et systèmes de supervision de bâtiment peuvent détecter les événements de basse tension. La surveillance fournit des preuves et aide à déterminer si le problème est local, général à l’installation ou lié au fournisseur.

Sans mesure, les utilisateurs peuvent confondre les brownouts avec des défauts d’appareil, des problèmes logiciels ou des pannes réseau.

Systèmes UPS

Un UPS peut protéger les équipements critiques en fournissant une alimentation stable pendant de courtes réductions de tension ou des coupures. Les UPS line-interactive et online peuvent aussi assurer une régulation de tension selon leur conception.

Le dimensionnement de l’UPS doit tenir compte de la puissance de charge, de l’autonomie, du courant d’appel, de l’état des batteries, du comportement de transfert et du fait que les équipements protégés comprennent des moteurs ou uniquement de l’électronique.

Régulation automatique de tension

Les régulateurs de tension et conditionneurs d’énergie peuvent corriger des variations modérées de tension. Ils sont utiles lorsque la tension est instable mais reste dans une plage corrigeable.

Ils ne résolvent pas tous les problèmes. Une sous-tension sévère, des circuits surchargés, un mauvais câblage ou des défauts du fournisseur peuvent exiger une correction de l’infrastructure.

Protection des moteurs

Les moteurs doivent être protégés contre la sous-tension, la perte de phase, la surcharge et le rotor bloqué. Des relais de protection peuvent déconnecter les moteurs avant l’apparition de dommages.

Pour les équipements importants, les démarreurs progressifs, variateurs de fréquence, démarrages échelonnés et une bonne conception des départs peuvent réduire la chute de tension au démarrage.

Revue de capacité électrique

Si les brownouts se produisent fréquemment dans une installation, le système électrique peut être sous-dimensionné ou mal réparti. Les études de charge, sections de conducteurs, capacité des transformateurs, équilibrage des tableaux, mise à la terre et intégrité du neutre doivent être examinés.

Corriger le problème de distribution électrique sous-jacent est souvent plus efficace que d’ajouter de petits appareils au point d’utilisation partout.

Considérations de conception pour les systèmes critiques

Les systèmes critiques doivent définir la plage de tension acceptable, l’autonomie requise, la priorité des charges, les seuils d’alarme et le comportement de reprise. Une salle serveur et une station de pompage peuvent nécessiter des stratégies de protection très différentes.

Le comportement de reprise est important. Certains équipements ne redémarrent pas en sécurité après le retour de la tension. Les compresseurs CVC, variateurs industriels, contrôleurs de procédé et systèmes de communication peuvent nécessiter un redémarrage échelonné ou une confirmation opérateur.

La conception des alarmes doit aussi être pratique. Si la tension baisse légèrement pendant peu de temps, le système peut enregistrer un événement. Si elle passe sous un seuil dangereux, il peut déclencher une notification urgente ou un délestage automatique.

Pour les organisations multisites, les enregistrements de qualité de l’énergie doivent être centralisés. Comparer les événements entre sites aide à identifier les tendances du fournisseur, les problèmes saisonniers de demande, le vieillissement des équipements ou les problèmes propres à une installation.

Erreurs courantes

Compter uniquement sur les parasurtenseurs

Les parasurtenseurs sont conçus pour limiter les transitoires de surtension. Ils ne corrigent pas une basse tension durable. Une stratégie complète peut nécessiter à la fois une protection contre les surtensions et contre la sous-tension.

Ignorer les charges moteur

Les moteurs sont souvent plus vulnérables à la basse tension que l’électronique de bureau. Si un site possède des pompes, compresseurs, ventilateurs, convoyeurs ou ascenseurs, la planification des brownouts doit inclure la protection moteur.

Surcharger un groupe électrogène

Les générateurs peuvent produire une instabilité de tension lorsqu’ils sont surchargés ou lorsque de grosses charges démarrent soudainement. Le dimensionnement doit inclure le courant de démarrage, le séquencement des charges, le facteur de puissance et la capacité de régulation de tension.

Ne pas tester les batteries d’UPS

Un UPS peut sembler normal au quotidien mais échouer lorsque la tension baisse si ses batteries sont faibles. Les essais et le remplacement des batteries sont essentiels.

Tout redémarrer en même temps

Après le retour à la tension normale, le redémarrage simultané de nombreuses charges peut créer une nouvelle chute de tension. Un redémarrage échelonné et une priorisation des charges réduisent ce risque.

Un brownout doit être traité comme un événement de qualité de l’énergie à l’échelle du système, et non comme une simple gêne passagère. Son impact dépend de la profondeur de la baisse, de sa durée, du type de charge et de la conception de la protection.

FAQ

Un brownout peut-il endommager immédiatement l’électronique ?

C’est possible, surtout si l’appareil possède une alimentation faible ou redémarre à répétition. Certains équipements électroniques tolèrent des variations modérées, mais une sous-tension répétée peut aussi réduire leur durée de vie.

Pourquoi les lumières baissent-elles alors que certains appareils continuent de fonctionner ?

Les appareils ont des tolérances de tension différentes. Certaines alimentations fonctionnent sur une large plage d’entrée, tandis que l’éclairage et les moteurs montrent plus tôt des effets visibles.

Faut-il éteindre les équipements pendant un brownout ?

Pour les appareils non critiques, les éteindre peut réduire le stress. Pour les systèmes critiques, l’arrêt doit suivre une procédure planifiée afin d’éviter la perte de données, l’interruption de procédé ou un redémarrage dangereux.

Un UPS peut-il résoudre tous les problèmes de brownout ?

Non. Un UPS peut protéger certaines charges, mais il doit être correctement dimensionné et entretenu. Les problèmes de tension liés à tout un bâtiment ou aux moteurs peuvent exiger des améliorations du système électrique.

Que faut-il vérifier après des événements fréquents de basse tension ?

Vérifiez les relevés du fournisseur, la charge des tableaux, la capacité des transformateurs, la section des câbles, les connexions du neutre, la mise à la terre, le courant de démarrage des moteurs, les journaux d’onduleur UPS et les mesures de qualité de l’énergie.
