Les unités de traitement du pétrole et du gaz, les postes de transfert de solvants et les lignes de peinture peuvent produire des gaz ou vapeurs inflammables, mais l'ensemble d'une usine n'appartient pas au même niveau de danger. Dans les plans d'ingénierie, les plaques signalétiques d'équipements et les spécifications techniques d'achat en Amérique du Nord, Class I, Division 1 (abrégé Class I Div 1 ou C1D1) est une classification importante des emplacements dangereux, signifiant que, dans certaines conditions de procédé, un mélange de gaz ou de vapeur inflammable susceptible de s'enflammer peut apparaître.
Pour comprendre C1D1, il faut d'abord distinguer deux notions : la zone est déterminée par la classification des emplacements dangereux, et l'équipement doit prouver qu'il est adapté à cette zone. « Class I, Division 1 » n'est pas une certification générique de qualité apposée sur des produits industriels ordinaires, et ne peut pas être déduite de performances telles que l'étanchéité à l'eau, la résistance à la corrosion ou un boîtier métallique. Ce n'est qu'en vérifiant conjointement la classe de zone, le groupe de gaz, les conditions de température, le mode de protection et la méthode d'installation que l'on obtient une base de sélection complète.

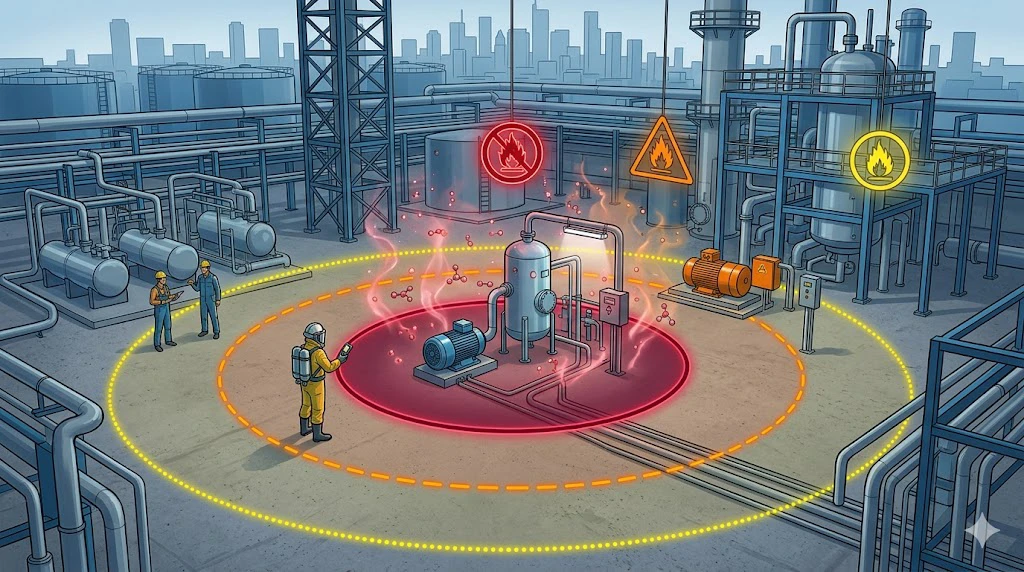

Définition et limites de danger de Class I, Division 1
Class I désigne le danger des gaz et vapeurs
Le système traditionnel nord-américain Class/Division divise les emplacements dangereux selon la catégorie de matière combustible. Class I concerne les gaz inflammables et les vapeurs émises par les liquides inflammables ; Class II concerne principalement les poussières combustibles ; Class III concerne les fibres et duvets inflammables. Une installation peut comporter différentes catégories selon les salles ou les sections de procédé ; il ne faut pas désigner uniformément toutes les zones à risque d'explosion comme Class I.
Comment Division 1 est déterminée
Selon la définition de base de la classification nord-américaine des emplacements dangereux, Class I, Division 1 couvre principalement les situations suivantes : une concentration inflammable de gaz ou de vapeurs inflammables peut apparaître en fonctionnement normal ; elle apparaît fréquemment en raison de réparations, de maintenance ou de fuites ; ou, en cas de défaillance d'équipement ou de procédé, une concentration dangereuse peut être libérée en même temps qu'une défaillance d'équipement électrique, créant un risque d'inflammation. La base de jugement repose sur les conditions réelles du procédé, et non simplement sur la présence d'une odeur sur site.
En revanche, Division 2 concerne davantage les environnements normalement maîtrisés par des systèmes fermés, où des milieux dangereux ne peuvent être libérés qu'en cas de dommage anormal ou de fonctionnement anormal. La frontière entre Division 1 et Division 2 doit être déterminée par du personnel qualifié, en tenant compte des sources d'émission, du mode d'exploitation, de la ventilation et de l'implantation des équipements. Dans un même atelier, les zones de pompes, les groupes de vannes, les points de prélèvement et les allées adjacentes peuvent avoir des résultats de classification différents.
Système normatif nord-américain des emplacements dangereux et responsabilité de conformité
Dans les projets américains, les dispositions de l'OSHA relatives aux emplacements dangereux, l'édition applicable de la NFPA 70 « National Electrical Code » (NEC) et les bases de reconnaissance des équipements spécifiques constituent ensemble le cadre de revue technique. L'OSHA 29 CFR 1910.399 définit les catégories de zones, la 1910.307 fixe les exigences relatives aux équipements électriques et aux installations en emplacements dangereux ; la NEC guide la conception, le câblage et la réalisation des systèmes électriques en zones classées. L'édition effectivement retenue doit respecter les exigences du site du projet et la décision de l'autorité compétente (AHJ).
Côté équipements, les bases techniques courantes sont UL 1203 (matériel électrique antidéflagrant et protégé contre l'inflammation par poussière pour emplacements dangereux spécifiques) et UL 913 (matériel à sécurité intrinsèque et matériel associé). Toutefois, la mention d'une norme UL dans un document technique ne permet pas de conclure qu'un produit précis a obtenu la certification correspondante ; il faut vérifier les enregistrements de certification valides, le modèle, le marquage et les conditions restrictives.
Bureau d'études : confirmer le milieu de procédé, les sources d'émission, les conditions de ventilation, la classe de zone et les normes applicables.
Fournisseur : fournir les informations de plaque signalétique, le domaine de certification et les instructions d'installation correspondant au modèle réellement acheté.
Installation et réception : vérifier la conformité des câbles, tuyauteries, joints, mises à la terre et structures de protection antidéflagrante avec la conception et les conditions d'installation approuvées.
Exploitation et maintenance : conserver les plans de zones, listes d'équipements, rapports d'inspection et historiques de modifications, afin que les travaux de maintenance ne dégradent pas les performances de protection d'origine.
Pour les projets internationaux, les certificats ATEX, IECEx ou d'autres systèmes peuvent aider à l'évaluation technique, mais il ne faut pas conclure, sur la seule base du nom du certificat, qu'il satisfait automatiquement aux exigences d'installation nord-américaines Class I, Division 1. Il convient de vérifier le mode de certification reconnu dans la juridiction du projet et le marquage précis de l'équipement.
Comment lire l'identification complète d'un équipement C1D1
« Class I, Div 1 » sur l'étiquette n'est qu'une partie des conditions de sélection. Il faut également vérifier le groupe de gaz, la classe de température, la température ambiante applicable, le mode de protection et les conditions du certificat. Pour les terminaux de communication électrique, l'interface de ligne et les équipements associés connectés peuvent également être soumis à des restrictions liées aux conditions de certification.
| Point de vérification | Information technique représentée | Risque courant de sélection |
|---|---|---|
| Class | Catégorie de milieu dangereux ; Class I correspond aux gaz ou vapeurs | Confondre le danger poussière/fibre avec le danger gaz |
| Division | Conditions et fréquence d'apparition de l'atmosphère dangereuse | Utiliser un équipement prévu seulement pour Division 2 à la place de Division 1 |
| Gas Group | Groupe de gaz ou vapeur A, B, C, D, etc. | Vérifier seulement la classe de zone en ignorant le milieu réel |
| Temperature Code | Classe de température maximale de surface de l'équipement dans des conditions spécifiées | Les surfaces chaudes peuvent dépasser les conditions admissibles du milieu |
| Protection / Approval | Mode de protection contre l'inflammation reconnu et domaine d'application | Juger la conformité uniquement d'après un boîtier robuste, une brochure ou un modèle similaire |
| Ambient / Conditions | Température ambiante nominale, limites d'installation et conditions supplémentaires | Températures élevées/faibles ou câblage sur site hors des conditions approuvées |
Les groupes de gaz A, B, C et D ne sont pas interchangeables
Dans le système Class I, Group A est typiquement représenté par l'acétylène, Group B par l'hydrogène, Group C par l'éthylène et Group D par le propane. La division reflète les caractéristiques d'inflammation et de propagation d'explosion des différents gaz ou vapeurs. Un équipement marqué pour Group D ne peut pas être utilisé directement en ambiance Group B ou Group A ; il faut confirmer point par point le milieu réel et la couverture de la certification.
Le code T sert à limiter le risque d'inflammation par surfaces chaudes
Les sources d'inflammation dans les emplacements dangereux ne sont pas seulement les étincelles électriques ; des surfaces d'équipement surchauffées en fonctionnement peuvent aussi enflammer l'atmosphère environnante. Dans les codes de température courants, T1, T2, T3, T4, T5 et T6 correspondent à des températures maximales de surface de 450 °C, 300 °C, 200 °C, 135 °C, 100 °C et 85 °C, avec des sous-classes plus fines. La classe de température de l'équipement choisi doit respecter les exigences de température d'auto-inflammation du milieu sur site et les conditions normatives applicables ; il ne faut pas décider uniquement selon la taille de la lettre ou du chiffre.
Par exemple, si la documentation d'un équipement indique « Class I, Division 1, Groups C,D, T4 », cela signifie seulement que la limite d'application déclarée concerne la catégorie, le groupe et la classe de température correspondants ; il s'agit d'un exemple de lecture de marquage et non de la preuve de l'existence d'un produit spécifique déjà certifié. L'achat réel exige encore la vérification de la plaque complète, des documents de certification et des conditions de température ambiante.
Choix entre antidéflagrant, sécurité intrinsèque et autres modes de protection
Antidéflagrant (Explosionproof)
Le matériel électrique antidéflagrant supporte, grâce à un boîtier et des joints vérifiés, une explosion interne possible dans des conditions spécifiées et empêche les flammes ou gaz chauds internes d'enflammer l'atmosphère externe spécifiée. Il ne garantit pas qu'aucune combustion ne se produira à l'intérieur, et ne signifie pas « plus le boîtier métallique est épais, plus c'est sûr ». Les surfaces de joint, fixations, entrées et structures d'étanchéité doivent conserver l'état de conception certifié.
Ce mode de protection se retrouve dans les armoires de contrôle industrielles, luminaires, postes d'opération sur site et certains équipements de communication fixes. Lors de l'installation, il faut prêter attention au mode d'entrée des câbles, à la compatibilité des filetages, au compartiment de raccordement, aux joints et aux méthodes de maintenance prescrites par le fabricant ; percer sans autorisation, modifier les connecteurs ou remplacer par des pièces incompatibles peut invalider la protection antidéflagrante d'origine.
Sécurité intrinsèque (Intrinsically Safe)
La technique à sécurité intrinsèque part de l'énergie du circuit et limite l'énergie électrique et thermique pouvant être produite dans des conditions normales et de défaut spécifiées à un niveau insuffisant pour enflammer l'atmosphère dangereuse visée. Elle est souvent utilisée dans les capteurs, circuits d'instrumentation, équipements de signalisation à faible consommation et certains terminaux de communication. Sa sécurité dépend non seulement de l'équipement de terrain lui-même, mais aussi des barrières de sécurité, isolateurs, équipements associés et paramètres système tels que la capacité et l'inductance de ligne.
Un « terminal à sécurité intrinsèque » ne signifie pas qu'il peut être raccordé à n'importe quel commutateur, alimentation ou câble. Il faut vérifier le circuit complet et les équipements associés à l'aide du schéma de contrôle, de la correspondance des paramètres et des mesures d'isolement. Certains systèmes approuvés à surpression ou à purge peuvent également convenir à des emplacements particuliers, mais doivent être mis en œuvre selon leur conception et leurs conditions de certification ; les modes de protection ne sont pas interchangeables.
Différences entre Division 1, Division 2 et Zone 1
Dans l'ingénierie nord-américaine, on rencontre les systèmes Class/Division et Class/Zone ; dans les projets internationaux, la classification par zones IEC/ATEX est également courante. Tous évaluent la probabilité d'apparition d'une atmosphère explosive, mais diffèrent par leur cadre de définition, leurs voies de certification et le marquage des équipements ; le chiffre « 1 » ne doit pas être compris comme interchangeable.
| Nom de classification | Principe d'évaluation de base | Points d'attention lors de la sélection |
|---|---|---|
| Class I, Division 1 | Une concentration inflammable de gaz ou vapeur peut apparaître en fonctionnement normal, en cas de fuites fréquentes lors de la maintenance ou dans des combinaisons de défaillances spécifiées | Vérifier l'aptitude de l'équipement dans le système Division et le marquage complet gaz/température |
| Class I, Division 2 | L'état normal est généralement maîtrisé par fermeture ou autres mesures ; les concentrations dangereuses sont surtout liées à des situations anormales | Un équipement Division 2 ne peut pas être utilisé directement en Division 1 |
| Zone 0 | Atmosphère gazeuse explosive présente en continu ou pendant de longues périodes | Exigences d'aptitude plus strictes que pour les scénarios Zone 1 courants |
| Zone 1 | Atmosphère gazeuse explosive susceptible d'apparaître en fonctionnement normal | Vérifier selon le système Zone retenu par le projet et le marquage de l'équipement |
| Zone 2 | Peu probable en fonctionnement normal ; si elle apparaît, généralement de courte durée | Ne pas remplacer le domaine de certification Division sur la seule base d'une signification approchante |
Certaines conditions de Division 1 peuvent conceptuellement chevaucher les scénarios Zone 0 ou Zone 1, mais Division 1 n'est pas équivalent à ATEX Zone 1. Lorsqu'un équipement porte un double marquage, il faut vérifier séparément les environnements dangereux, groupes de gaz et classes de température autorisés par chacun, et respecter les plans de zonage du projet ainsi que les exigences de l'autorité locale.
Pour une même Class et un même groupe de gaz, un équipement certifié pour Division 1 peut généralement être utilisé en Division 2 ; les conditions de température, d'environnement, de câblage et de certification doivent néanmoins être satisfaites. À l'inverse, un équipement réservé à Division 2 ne peut pas être utilisé en Division 1 au seul motif qu'il ressemble à un modèle certifié.
Quels emplacements industriels peuvent relever de Class I, Division 1
C1D1 est souvent lié à des points d'émission de milieux inflammables plutôt qu'à un nom de secteur. La classification de zone nécessite généralement d'analyser la nature du milieu, le nombre de sources d'émission, la fréquence d'exploitation et de maintenance, l'efficacité de la ventilation et la relation spatiale avec les équipements voisins.
Extraction, stockage, transport et chargement du pétrole et du gaz
Les unités de traitement de puits, les abords de séparateurs, les points de prélèvement, les interfaces de chargement des parcs de réservoirs, les garnitures de pompes et certains abris d'analyse peuvent nécessiter une évaluation Division 1. Un passage ordinaire le long de canalisations fermées, éloigné de la source d'émission, n'appartient pas nécessairement à la même classe que le point de raccordement de chargement. Les limites de danger doivent être déterminées selon les conditions réelles et les plans de zones approuvés.
Solvants chimiques et procédés de peinture
Le transfert de solvants, les réacteurs ouverts, le remplissage de fûts, les postes de mélange et les zones de peinture utilisant des solvants volatils peuvent former des vapeurs inflammables en fonctionnement normal. L'aspiration locale, le degré de fermeture et le mode opératoire influencent l'étendue du danger ; on ne peut pas définir la zone uniquement d'après la forme du bâtiment ou le mode de protection des équipements.
Communication industrielle et points d'alarme
Les téléphones antidéflagrants, bornes d'appel d'urgence, terminaux intercom, boutons d'alarme, avertisseurs sonores et lumineux et équipements de sonorisation situés en zone dangereuse sont également des installations électriques à examiner. Il faut particulièrement noter : même si l'IP PBX ou le serveur de contrôle est installé en zone sûre, les téléphones, interfaces de passerelle, alimentations et éléments de câblage placés en zone dangereuse doivent satisfaire aux exigences locales applicables. Un téléphone SIP ordinaire auquel on ajoute un boîtier étanche n'est pas un équipement C1D1.
Pourquoi IP, NEMA et les classes de résistance à la corrosion ne remplacent pas la certification antidéflagrante
Les équipements industriels portent souvent des indications IP66, IP67, NEMA 4X, résistance au brouillard salin ou aux chocs. Ces indices concernent la capacité du boîtier à résister à l'eau, aux poussières, à la corrosion et aux environnements mécaniques, tandis que l'aptitude C1D1 concerne le risque d'inflammation en atmosphère de gaz ou vapeurs inflammables. Les deux exigences sont indépendantes et doivent souvent être satisfaites simultanément.
IP66 : indique généralement l'étanchéité aux poussières et la protection contre les jets d'eau puissants ; ne prouve pas qu'une étincelle interne n'enflammera pas un gaz inflammable.
IP67 : concerne généralement l'étanchéité aux poussières et l'immersion temporaire dans des conditions spécifiées ; ne saurait être assimilé à toutes les exigences de lavage haute pression ou de résistance à la corrosion.
NEMA 4X : met l'accent sur la protection du boîtier et la résistance à la corrosion dans certains environnements, mais ne confère pas automatiquement l'aptitude à Class I, Division 1.
Résistance au brouillard salin, aux UV et aux chocs : influence la fiabilité à long terme, mais ne remplace pas la classe de zone dangereuse, le groupe de gaz et le marquage de température.
Par exemple, un téléphone industriel sur une plateforme chimique extérieure peut nécessiter à la fois l'aptitude C1D1 et la résistance à la pluie, au brouillard salin, au rayonnement solaire et aux variations de température. La sélection technique doit énumérer séparément les deux groupes de conditions, et non se contenter de l'appellation vague « téléphone antidéflagrant étanche ». La classe environnementale de l'équipement doit également correspondre aux presse-étoupes, accessoires de montage et méthodes de maintenance sur site.
Processus de sélection du plan de zonage à l'achat d'équipements
Un processus d'achat fiable commence par les informations de danger sur site, et non par le choix d'un produit suivi de la recherche d'un certificat. Les équipes de conception, d'achat et d'installation peuvent établir une trace de sélection vérifiable selon les étapes suivantes.
Confirmer l'étendue spatiale : obtenir le plan approuvé des emplacements dangereux, la position en plan, la hauteur d'installation et la description des sources d'émission ; vérifier si le point visé se trouve en Division 1, Division 2 ou en zone non dangereuse.
Préciser le milieu : recueillir le nom, la composition et les données de procédé des gaz ou vapeurs inflammables ; déterminer le groupe de gaz et les caractéristiques d'inflammation selon les normes applicables ; les milieux mélangés ne peuvent pas être simplement classés d'après leur nom.
Déterminer les conditions de température : vérifier le code T requis, la température d'auto-inflammation, les températures ambiantes maximale et minimale, ainsi que l'éventuelle influence du rayonnement solaire, des sources de chaleur du procédé ou des dépôts.
Choisir le mode de protection : selon la puissance, le mode de raccordement et les besoins de maintenance, choisir une méthode approuvée antidéflagrante, à sécurité intrinsèque ou autre ; vérifier les équipements associés et les conditions de l'ensemble du système.
Vérifier les preuves : comparer point par point la plaque signalétique, le modèle complet, les documents de certification, le groupe de gaz applicable, la température ambiante nominale et les instructions d'installation avec les exigences du projet.
Examiner les interfaces sur site : confirmer que l'entrée des câbles, les tuyauteries, les joints antidéflagrants, les bornes, la mise à la terre, l'alimentation et les lignes de communication peuvent être réalisés selon le mode approuvé, afin que les accessoires ne deviennent pas le point faible.
Vérifier les exigences environnementales et d'exploitation : évaluer séparément la protection IP/NEMA, la corrosion, les vibrations, les chocs, le nettoyage, l'audibilité, le mode de conversation et les exigences d'utilisation par le personnel sur site.
Établir une liste de réception : consigner les informations clés de la plaque, le schéma de câblage, les conditions de certification, le périmètre d'essai et les numéros de repère des équipements dans les documents d'achat et de réception.
Pour les systèmes de communication industrielle, il convient également de définir à l'avance la frontière des équipements entre zone dangereuse et zone sûre. Par exemple, une plateforme de répartition en zone sûre peut se connecter à des terminaux certifiés en zone dangereuse, mais la possibilité pour le terminal et son circuit d'utiliser l'alimentation ou l'interface de données correspondantes doit être confirmée conjointement par les conditions de certification de l'équipement et la conception du système ; le seul fait que le protocole de communication soit également SIP ne suffit pas à conclure à la compatibilité.
Réception de l'installation, gestion de la maintenance et erreurs courantes
L'installation ne se termine pas par « un équipement certifié fixé au mur »
Un équipement reconnu ne remplit sa fonction de protection prévue que si les conditions d'installation sont respectées. Lors du montage, il faut vérifier les presse-étoupes, les filetages de conduit, la position des joints, la mise à la terre et la liaison équipotentielle, l'obturation des entrées non utilisées, la fixation du boîtier et les accessoires exigés par le fabricant. Pour les circuits à sécurité intrinsèque, il faut aussi vérifier le mode d'isolement, les équipements associés, les paramètres des câbles et la documentation du circuit. Toutes les opérations doivent être réalisées par du personnel qualifié selon les normes en vigueur.
Lors de la mise en service, il faut vérifier à la fois la sécurité électrique et le fonctionnement réel. Pour les téléphones en zone dangereuse ou les terminaux d'alarme à une touche, il faut tester l'établissement d'appel, le déclenchement de l'alarme, la perte d'alimentation et l'interaction avec le centre de contrôle, mais il ne faut pas réaliser de prétendu « test antidéflagrant » en ouvrant sans autorisation un boîtier antidéflagrant sous tension ou en créant artificiellement une atmosphère de gaz inflammable.
L'exploitation et la maintenance doivent maintenir l'état certifié
Pendant l'exploitation, il faut contrôler régulièrement les dommages du boîtier, la corrosion, l'état des joints, les fixations, les entrées, la mise à la terre et les élévations anormales de température. Avant de remplacer des pièces, de modifier le câblage, d'ajouter un haut-parleur externe ou de changer l'alimentation, il faut vérifier si l'on sort du cadre de certification et d'installation d'origine. En cas de changement de milieu de procédé, de modification de la ventilation ou d'évolution des conditions des réservoirs, il est nécessaire de réévaluer l'applicabilité de la classification de zone.
| Erreur courante | Risque réel | Bonne pratique |
|---|---|---|
| Une certification d'étanchéité suffit pour Division 1 | L'étanchéité du boîtier ne prouve pas la capacité à empêcher l'inflammation | Vérifier séparément le domaine de certification C1D1 et la classe environnementale |
| La mention Explosionproof couvre tous les gaz | Groupe, température et conditions de certification restent limités | Vérifier le milieu réel et la plaque signalétique complète |
| Un certificat couvre toutes les variantes de série | La certification peut ne viser que certains modèles et configurations | Comparer modèle complet, version et domaine de certification |
| Division 1 équivaut à Zone 1 | La classification des zones et le système de certification des équipements ne coïncident pas totalement | Respecter la méthode de classification retenue par le projet et les exigences de certification |
| Remplacer par un presse-étoupe ordinaire n'affecte pas l'antidéflagrant | Peut compromettre l'intégrité antidéflagrante ou les paramètres de sécurité intrinsèque | Utiliser des méthodes de raccordement approuvées et des accessoires adaptés |
| Après certification, l'équipement peut être modifié librement | Perçage, ouverture, remplacement de pièces peuvent rendre la protection inopérante | Suivre la documentation du fabricant et la procédure de gestion des modifications |
Du point de vue de la gestion technique, la fiabilité des équipements Class I, Division 1 repose sur quatre maillons : un zonage précis, une certification adaptée, une installation conforme et une maintenance continue. Relier la plaque de certification, les plans de zones, les documents d'installation et les rapports d'inspection a plus de valeur que de conserver une simple brochure produit.
Questions fréquentes
Peut-on utiliser en Class I, Division 1 un équipement marqué pour Division 2 ?
Pas directement. Le domaine d'application d'un équipement réservé à Division 2 ne s'étend pas automatiquement à Division 1 ; il faut choisir un équipement conforme aux exigences de Division 1 et dont le groupe de gaz, les conditions de température et la méthode d'installation correspondent.
Un équipement marqué ATEX ou IECEx peut-il être utilisé directement dans un projet américain C1D1 ?
On ne peut pas conclure sur la seule base du marquage ATEX ou IECEx. Il faut vérifier si le modèle précis dispose d'une base d'aptitude aux emplacements dangereux reconnue dans la juridiction du projet, d'un marquage nord-américain complet et de conditions d'installation, et obtenir la confirmation de l'autorité compétente du projet.
Le code T d'un même modèle reste-t-il toujours valable à différentes températures ambiantes ?
Pas nécessairement. La classe de température dépend des conditions de fonctionnement et d'environnement lors de la certification ; si la température sur site dépasse la plage définie, le code T d'origine peut ne plus s'appliquer. Il convient de vérifier la plaque, les documents de certification et les limites de température ambiante du fabricant.
Faut-il contrôler un téléphone antidéflagrant en zone dangereuse avec son alimentation et ses lignes de communication ?
Oui. Le corps du téléphone, le mode d'alimentation, les bornes, les entrées de câbles et les éventuels équipements associés doivent être examinés selon leur mode de protection et les conditions système approuvées. Un équipement de commutation situé en zone sûre ne remplace pas la vérification d'aptitude du terminal et du circuit en zone dangereuse.
La classification C1D1 existante reste-t-elle valable après changement de milieu de procédé ou de ventilation ?
Il n'est pas conseillé de la conserver sans évaluation. La composition du milieu, la fréquence d'émission, la pression, la température du procédé et les conditions de ventilation peuvent modifier les limites de la zone dangereuse et le groupe de gaz. Du personnel qualifié doit réexaminer la classification de zone, les équipements installés et les exigences de maintenance ultérieures.
