Une entrée à contact sec est une interface de signal qui détecte si un interrupteur externe, un relais, un bouton-poussoir, un contact de capteur ou une sortie d’alarme est ouvert ou fermé, sans recevoir de tension externe de ce dispositif. Elle est largement utilisée dans l’automatisation industrielle, la gestion technique du bâtiment, les systèmes de sécurité, les interfaces d’alarme incendie, le contrôle d’accès, la surveillance des ascenseurs, la régulation CVC et la supervision à distance des équipements.

Dans de nombreux systèmes de contrôle, l’entrée à contact sec offre une méthode simple et fiable pour convertir des événements physiques en signaux d’état numériques. Au lieu de transmettre des données complexes, l’appareil connecté change uniquement l’état du contact. Le contrôleur, l’automate PLC, la centrale d’alarme, la passerelle ou le module de supervision lit ensuite cet état et déclenche l’action requise.

Sens de base d’un contact sans tension

Un contact sec est souvent appelé contact sans tension ou contact libre de potentiel. Cela signifie que le contact lui-même ne fournit ni alimentation, ni tension, ni sortie électrique active. Il se comporte comme une simple liaison mécanique pouvant être ouverte ou fermée.

Par exemple, une sortie relais située dans un capteur peut se fermer lorsqu’un mouvement est détecté, lorsqu’une porte est ouverte ou lorsqu’une alarme est déclenchée. Le contact du relais n’envoie pas de tension par lui-même. L’appareil récepteur fournit en interne une faible tension de détection ou un courant de mesure, puis détermine si le circuit est ouvert ou fermé.

Logique normalement ouverte et normalement fermée

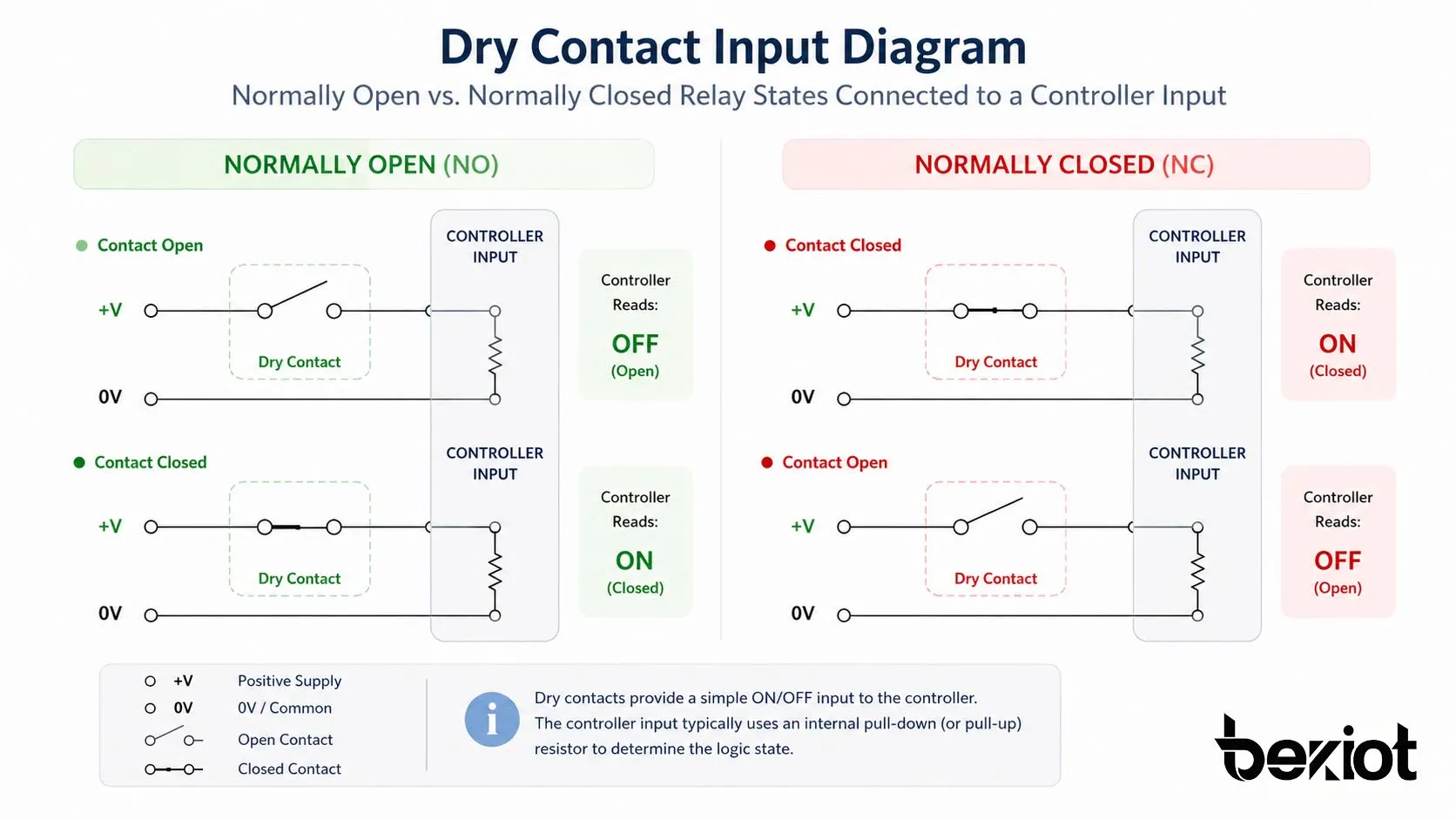

L’entrée à contact sec prend généralement en charge deux états de contact : normalement ouvert et normalement fermé. Un contact normalement ouvert reste déconnecté dans son état par défaut et se ferme lorsqu’un événement se produit. Un contact normalement fermé reste connecté dans son état par défaut et s’ouvre lorsqu’un événement se produit.

Cette logique est importante pour la conception du système. Le câblage normalement ouvert est souvent utilisé pour un déclenchement simple d’événement, tandis que le câblage normalement fermé est fréquent dans la surveillance de sécurité et de sûreté, car les ruptures de câble ou les défaillances de contact peuvent être plus faciles à détecter dans certaines configurations.

Fonctionnement dans un circuit de contrôle

Une borne d’entrée à contact sec comporte généralement deux points de connexion. L’appareil externe raccorde un contact de relais, un contact d’interrupteur, un contact magnétique de porte, un contact d’alarme ou un bouton-poussoir entre ces bornes. Lorsque le contact se ferme, le circuit d’entrée détecte la continuité. Lorsque le contact s’ouvre, le circuit d’entrée détecte la coupure.

L’appareil récepteur peut utiliser une résistance interne de tirage vers le haut, une résistance de tirage vers le bas, un optocoupleur ou un circuit de détection d’entrée pour identifier l’état du contact. Le contact externe n’a pas besoin de fournir de tension, ce qui réduit la complexité du câblage et améliore la compatibilité entre différents systèmes.

Détection de signal au lieu de transmission de puissance

Le point essentiel est que l’entrée à contact sec sert à détecter un état, et non à fournir de l’énergie. Elle ne pilote pas directement un moteur, n’alimente pas une sirène, n’allume pas une lampe et ne commande pas une charge électrique importante. Elle indique seulement au contrôleur qu’une condition a changé.

Une fois l’état d’entrée détecté, le système peut exécuter une action programmée. Cela peut inclure l’envoi d’une alarme, le démarrage d’un ventilateur, l’ouverture d’un relais de porte, l’activation d’une notification, l’enregistrement d’un événement, le changement de mode d’un appareil ou le transfert d’un signal vers une plateforme centrale.

Caractéristiques clés pour une intégration fiable

L’entrée à contact sec reste populaire parce qu’elle est simple, peu coûteuse et très compatible avec de nombreux équipements de terrain. Elle ne nécessite pas de conversion de protocole pour la surveillance basique d’événements et peut souvent être câblée sur des distances relativement longues lorsque le type de câble et les protections appropriés sont utilisés.

Surveillance simple de l’état marche-arrêt

La caractéristique la plus importante est la détection binaire de l’état. L’entrée lit si un contact est ouvert ou fermé, ce qui la rend adaptée aux alarmes, fins de course, boutons d’urgence, interrupteurs à flotteur, capteurs de porte, sorties relais, contacts de défaut d’équipement et de nombreux autres points d’état simples.

Cette simplicité rend l’entrée à contact sec utile dans les systèmes anciens comme dans les systèmes récents. Les équipements existants à relais peuvent souvent être raccordés à des passerelles modernes, des PLC, des contrôleurs GTB/BMS ou des plateformes de supervision à distance sans remplacer l’appareil de terrain d’origine.

Isolation électrique et protection du système

De nombreux modules d’entrée à contact sec sont conçus avec des fonctions d’isolation, comme l’opto-isolation ou des circuits d’entrée basse tension séparés. Cela réduit le risque d’interférences entre systèmes différents et protège le contrôleur contre les influences électriques indésirables.

Cependant, une entrée à contact sec ne doit pas être confondue avec une entrée haute tension universelle. Si l’entrée est conçue uniquement pour des contacts sans tension, l’application d’une tension externe peut endommager l’équipement. Les installateurs doivent toujours vérifier le type d’entrée, la tension nominale, le schéma de câblage et les instructions du fabricant avant de raccorder le câblage de terrain.

Configuration flexible du déclenchement

Dans le logiciel, l’entrée à contact sec peut généralement être configurée selon différents modes de déclenchement. Le système peut considérer la fermeture du contact comme une alarme, l’ouverture du contact comme une alarme, ou enregistrer les deux changements d’état comme événements. Certains appareils proposent aussi un délai, un anti-rebond, un déclenchement sur front, un comptage d’impulsions ou une logique de verrouillage.

Les réglages d’anti-rebond et de délai sont particulièrement utiles lorsque les interrupteurs mécaniques produisent des signaux instables lors d’un mouvement rapide du contact. Sans filtrage, le contrôleur peut détecter plusieurs changements rapides au lieu d’un événement unique et propre.

Types d’interfaces courants et points de câblage

Le câblage d’une entrée à contact sec est simple, mais une planification correcte reste importante. Une connexion à deux fils peut suffire pour un interrupteur basique, tandis que les applications de sûreté et de sécurité peuvent exiger des circuits supervisés, des résistances de fin de ligne, des câbles blindés ou une détection de défaut.

Connexion de contact à deux fils

La méthode de câblage la plus courante utilise deux fils entre le contact externe et la borne d’entrée. Lorsque le contact externe se ferme, le circuit d’entrée est complété. Lorsque le contact s’ouvre, le circuit d’entrée est interrompu.

Cette méthode est facile à déployer et convient à de nombreux points de surveillance de base. Elle est couramment utilisée pour les boutons-poussoirs, les sorties relais, les interrupteurs de niveau d’eau, les contacts de porte, les contacts d’état de machine et les contacts d’alarme simples.

Entrée supervisée avec résistance de fin de ligne

Certains systèmes de sécurité et d’incendie utilisent des circuits d’entrée supervisés. Au lieu de détecter seulement des états ouverts ou fermés, le contrôleur surveille la résistance du circuit. Cela permet au système de distinguer l’état normal, l’état d’alarme, le court-circuit et la rupture de câble.

Les valeurs de résistance de fin de ligne doivent correspondre à la conception du contrôleur. Des valeurs incorrectes, un câblage médiocre ou des types de circuit mélangés peuvent provoquer de fausses alarmes ou des défauts de supervision. Pour les applications réglementées d’alarme incendie et de sécurité des personnes, l’installation doit respecter les codes locaux et la méthode de câblage certifiée par le fabricant de l’équipement.

Domaines d’utilisation de cette interface

L’entrée à contact sec est largement utilisée parce que de nombreux appareils peuvent fournir une sortie relais ou un contact d’interrupteur. Elle n’est pas limitée à un seul secteur. Le même principe apparaît dans les usines industrielles, les bâtiments intelligents, les infrastructures de transport, les sites énergétiques, les campus, les entrepôts, les hôtels, les hôpitaux et les infrastructures publiques.

Automatisation industrielle et surveillance d’équipement

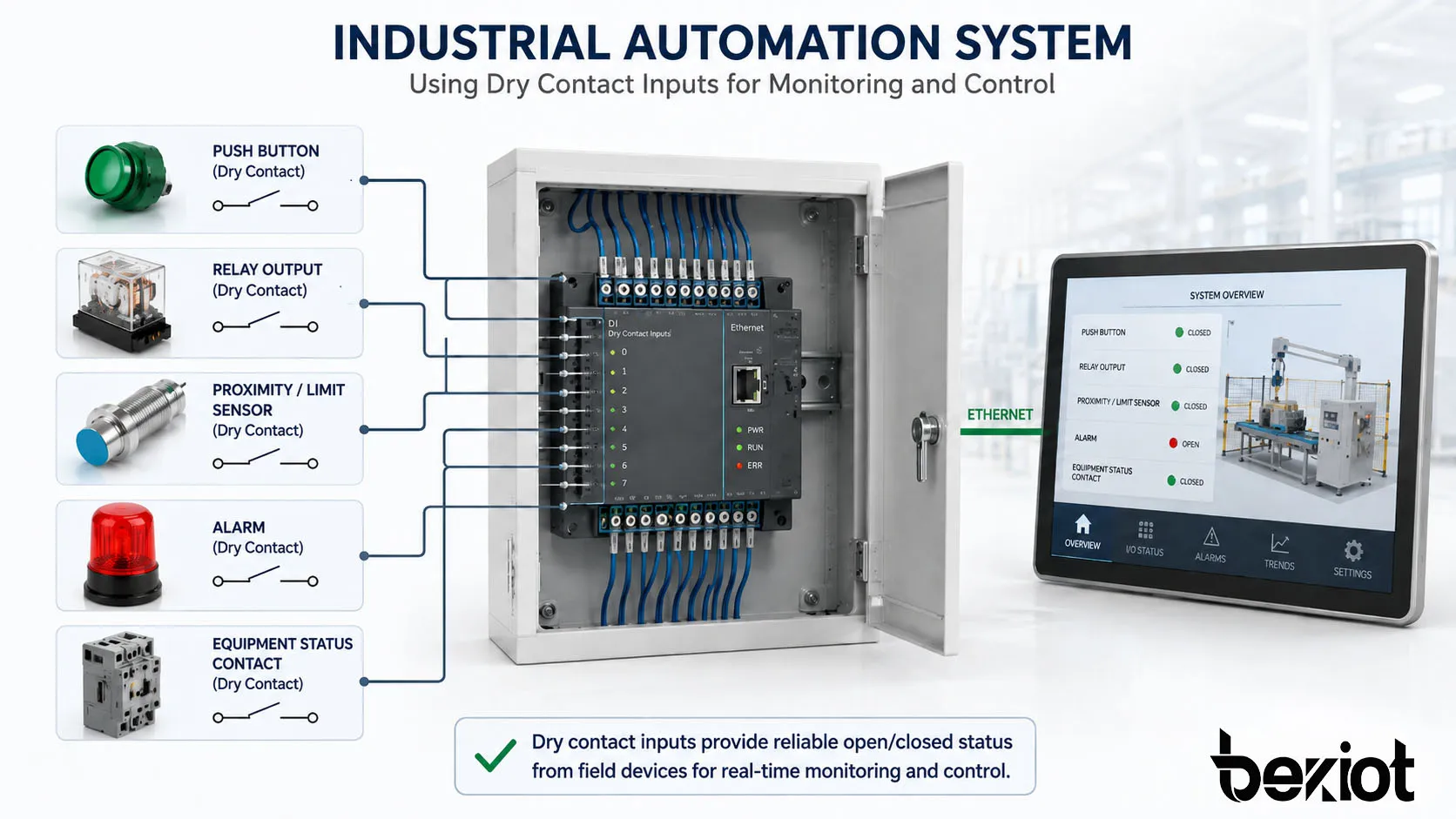

Dans les environnements industriels, l’entrée à contact sec sert souvent à surveiller l’état de marche des machines, les alarmes de défaut, le retour d’arrêt d’urgence, les fins de course, les pressostats, les interrupteurs de niveau, les relais d’alarme de température et les contacts d’état des systèmes électriques.

Ces signaux peuvent être connectés à des PLC, RTU, passerelles SCADA, ordinateurs industriels ou modules E/S distants. Une fois collectés, le système peut afficher l’état de l’équipement, déclencher des alarmes, enregistrer des événements de maintenance ou prendre en charge une logique de contrôle automatique.

Gestion technique du bâtiment et systèmes CVC

Dans l’automatisation du bâtiment, l’entrée à contact sec peut être utilisée pour l’état des ventilateurs, les défauts de pompe, les alarmes de filtre, la détection de fuite d’eau, le retour de registre de désenfumage, les interrupteurs d’occupation, l’état des ascenseurs, la position des portes d’accès et les signaux de gestion de l’énergie.

Comme de nombreux équipements du bâtiment fournissent encore des sorties relais, l’entrée à contact sec est utile pour connecter des équipements électromécaniques traditionnels à des plateformes BMS modernes. Elle permet une surveillance centralisée sans exiger que chaque appareil prenne en charge le même protocole de communication.

Sécurité, contrôle d’accès et systèmes d’alarme

Les systèmes de sécurité utilisent fréquemment des entrées à contact sec pour les contacts magnétiques de porte, les sorties relais de détecteurs de mouvement, les boutons panique, les contacts anti-sabotage, les alarmes intrusion, l’état des portails et les retours d’événements de contrôle d’accès.

Dans ces systèmes, la rapidité de réponse et la fiabilité sont importantes. L’entrée doit être configurée avec la logique NO ou NC correcte, et le câblage doit être protégé contre les déconnexions accidentelles, les interférences ou les manipulations non autorisées lorsque cela est nécessaire.

Communication, notification et commande à distance

L’entrée à contact sec peut aussi relier des événements physiques à des systèmes de communication. Par exemple, un relais d’alarme peut déclencher une passerelle de notification IP, un contrôleur de diffusion, un système d’alarme vocale, un module SMS, un dispositif de supervision à distance ou une plateforme de dispatching.

Cela rend l’entrée à contact sec utile dans les projets où des équipements anciens doivent être connectés à des flux de communication numériques. Une simple sortie relais d’un appareil de terrain peut devenir un déclencheur d’appels vocaux, de messages de diffusion, d’alertes visuelles, de journaux d’événements ou de tickets de maintenance à distance.

Avantages pour les concepteurs de systèmes

La valeur de l’entrée à contact sec ne se limite pas à sa simplicité technique. Elle aide également les concepteurs à intégrer de manière pratique des marques différentes, des générations d’équipements différentes et des plateformes de contrôle différentes.

Forte compatibilité entre équipements

Comme la signalisation par contact sec repose sur des états ouverts et fermés, elle peut fonctionner avec de nombreuses catégories de produits. Un capteur, un relais, un contrôleur, une centrale d’alarme ou une sortie de machine n’a pas besoin d’utiliser le même protocole numérique que le système récepteur.

C’est particulièrement utile dans les projets de rénovation. Au lieu de remplacer tous les équipements existants, les intégrateurs peuvent utiliser des modules d’entrée à contact sec pour collecter des signaux d’état importants et les intégrer dans une plateforme de gestion plus récente.

Faible complexité et maintenance facile

Le câblage à contact sec est plus facile à comprendre que de nombreuses interfaces de communication de données. Les techniciens peuvent souvent tester l’état du contact avec des outils de base, vérifier la continuité du câblage et déterminer si le problème provient de l’appareil de terrain, du câble ou du module d’entrée.

Pour les équipes de maintenance, cette simplicité réduit le temps de dépannage. Elle facilite aussi la documentation, car chaque point d’entrée peut être étiqueté selon sa fonction physique, comme « défaut pompe », « porte ouverte », « alarme active » ou « bouton d’appel manuel ».

Déclenchement fiable d’événements

L’entrée à contact sec convient à un déclenchement fiable des événements lorsque le câblage, le calibre du contact et les paramètres d’entrée sont correctement conçus. Elle évite le besoin d’une communication logicielle complexe lorsqu’une seule condition simple doit être détectée.

Pour les applications critiques, la fiabilité peut être améliorée avec des câbles blindés, une protection contre les surtensions, des boucles supervisées, une mise à la terre correcte, des réglages d’anti-rebond et des procédures de maintenance claires.

Comparaison entre contact sec et contact humide

La principale différence entre contact sec et contact humide est de savoir si le signal de terrain fournit une tension. Un contact sec ne fournit pas de tension ; il ouvre ou ferme simplement un circuit. Une entrée à contact humide reçoit un signal de tension actif depuis l’appareil externe, par exemple 12 V CC, 24 V CC ou un autre niveau nominal.

Cette différence est importante lors de l’installation. Raccorder un signal humide alimenté à une entrée à contact sec peut endommager le circuit d’entrée si l’appareil n’est pas conçu pour cela. De même, raccorder un contact relais sec à une entrée à contact humide peut ne pas fonctionner si le circuit d’entrée ne reçoit pas la tension requise depuis la source appropriée.

Notes de sélection et de déploiement

Le choix du bon module d’entrée à contact sec dépend de l’environnement d’application, du nombre de points d’entrée, de la distance de câblage, du temps de réponse, des exigences de supervision et de la plateforme d’intégration. Un simple interrupteur intérieur peut ne nécessiter qu’une borne d’entrée de base, tandis que les systèmes industriels et extérieurs peuvent exiger une protection renforcée.

Vérifier les spécifications avant le câblage

Avant l’installation, confirmez si l’entrée est réellement un contact sec, un contact humide ou une entrée configurable. Le manuel doit préciser la tension d’entrée, le courant de détection, la méthode d’isolation, la longueur maximale de câble, le type de borne, la logique NO ou NC prise en charge et le schéma de câblage recommandé.

Lors du raccordement à des équipements tiers, vérifiez également le calibre du contact relais côté sortie. Même si l’entrée à contact sec utilise généralement un faible courant de détection, le contact relais doit rester adapté au circuit d’entrée et à l’environnement de fonctionnement.

Tenir compte du bruit, de la distance et de l’environnement

Les longues longueurs de câble, les moteurs à proximité, les lignes haute tension, l’exposition à la foudre et les interférences électromagnétiques industrielles peuvent affecter la fiabilité du signal. Les câbles blindés, la séparation avec les câbles de puissance, la protection contre les surtensions et une mise à la terre correcte peuvent améliorer la stabilité.

Les environnements extérieurs ou difficiles peuvent nécessiter des boîtes de jonction étanches, des bornes résistantes à la corrosion, des presse-étoupes et des inspections régulières. Dans les systèmes liés à la sécurité, le câblage doit être clairement documenté et testé dans le cadre de la maintenance programmée.

Associer chaque entrée à une action claire

Une entrée à contact sec n’est utile que si le système récepteur sait quoi faire du signal. Chaque entrée doit avoir un nom clair, une logique d’événement, une priorité d’alarme, une règle de notification, une méthode de réinitialisation et une procédure de maintenance.

Par exemple, une entrée « porte forcée » peut déclencher une alarme de sécurité, tandis qu’une entrée « défaut pompe » peut notifier le personnel de maintenance. Une entrée « bouton d’urgence manuel » peut exiger une escalade immédiate, l’enregistrement de l’événement et une liaison avec la vidéo ou les systèmes de sonorisation.

Erreurs de conception courantes à éviter

Une erreur courante consiste à supposer que toutes les entrées numériques sont identiques. L’entrée à contact sec, l’entrée à contact humide, l’entrée analogique, l’entrée impulsionnelle et les interfaces de communication répondent à des usages différents. Utiliser le mauvais type d’entrée peut provoquer une détection peu fiable ou endommager l’équipement.

Une autre erreur consiste à ignorer la logique du contact. Si les réglages normalement ouvert et normalement fermé sont inversés, le système peut afficher une alarme en fonctionnement normal ou ne pas détecter un événement réel. Un étiquetage clair et des essais de mise en service sont nécessaires avant la réception.

Il est également important de ne pas surcharger le concept de contact sec. Une entrée à contact sec ne doit pas être utilisée comme sortie d’alimentation, pilote de charge ou remplacement d’un protocole de communication approprié lorsque des données détaillées de l’appareil sont nécessaires. Elle convient surtout à la détection simple d’état et d’événement.

FAQ

Une entrée à contact sec est-elle identique à une entrée relais ?

Elles sont étroitement liées, mais pas toujours identiques. Une entrée à contact sec reçoit souvent un signal de contact relais, mais elle peut aussi recevoir des signaux d’interrupteurs, de boutons, de contacts magnétiques ou d’autres contacts sans tension. L’exigence principale est que le contact connecté n’applique pas de tension externe, sauf si l’entrée est conçue pour l’accepter.

Puis-je connecter directement du 24 V CC à une entrée à contact sec ?

Uniquement si le manuel de l’appareil indique clairement que l’entrée accepte cette tension ou prend en charge le fonctionnement en contact humide. De nombreuses entrées à contact sec sont conçues uniquement pour des contacts sans tension. Appliquer 24 V CC à une entrée uniquement sèche peut endommager le circuit.

Quelle est la différence entre un câblage normalement ouvert et normalement fermé ?

Le câblage normalement ouvert signifie que le contact est ouvert dans son état par défaut et se ferme lorsqu’un événement se produit. Le câblage normalement fermé signifie que le contact est fermé dans son état par défaut et s’ouvre lorsqu’un événement se produit. Le bon choix dépend de l’application, des exigences de sécurité en cas de défaillance et de la logique d’alarme.

Où l’entrée à contact sec est-elle le plus couramment utilisée ?

Elle est couramment utilisée dans les systèmes PLC, l’automatisation du bâtiment, les centrales d’alarme, le contrôle d’accès, les équipements CVC, les machines industrielles, les stations de pompage, les systèmes de supervision à distance, les boutons d’urgence et les passerelles de notification. Elle est particulièrement utile lorsque seul un état ouvert ou fermé doit être surveillé.

L’entrée à contact sec prend-elle en charge la communication de données ?

Non. L’entrée à contact sec détecte uniquement l’état du contact. Elle ne peut pas transmettre des données détaillées telles que des valeurs de température, des diagnostics d’appareil, des informations utilisateur ou des messages réseau. Pour l’échange de données détaillées, les systèmes utilisent généralement des protocoles comme Modbus, BACnet, SIP, MQTT, Ethernet/IP ou d’autres méthodes de communication.
