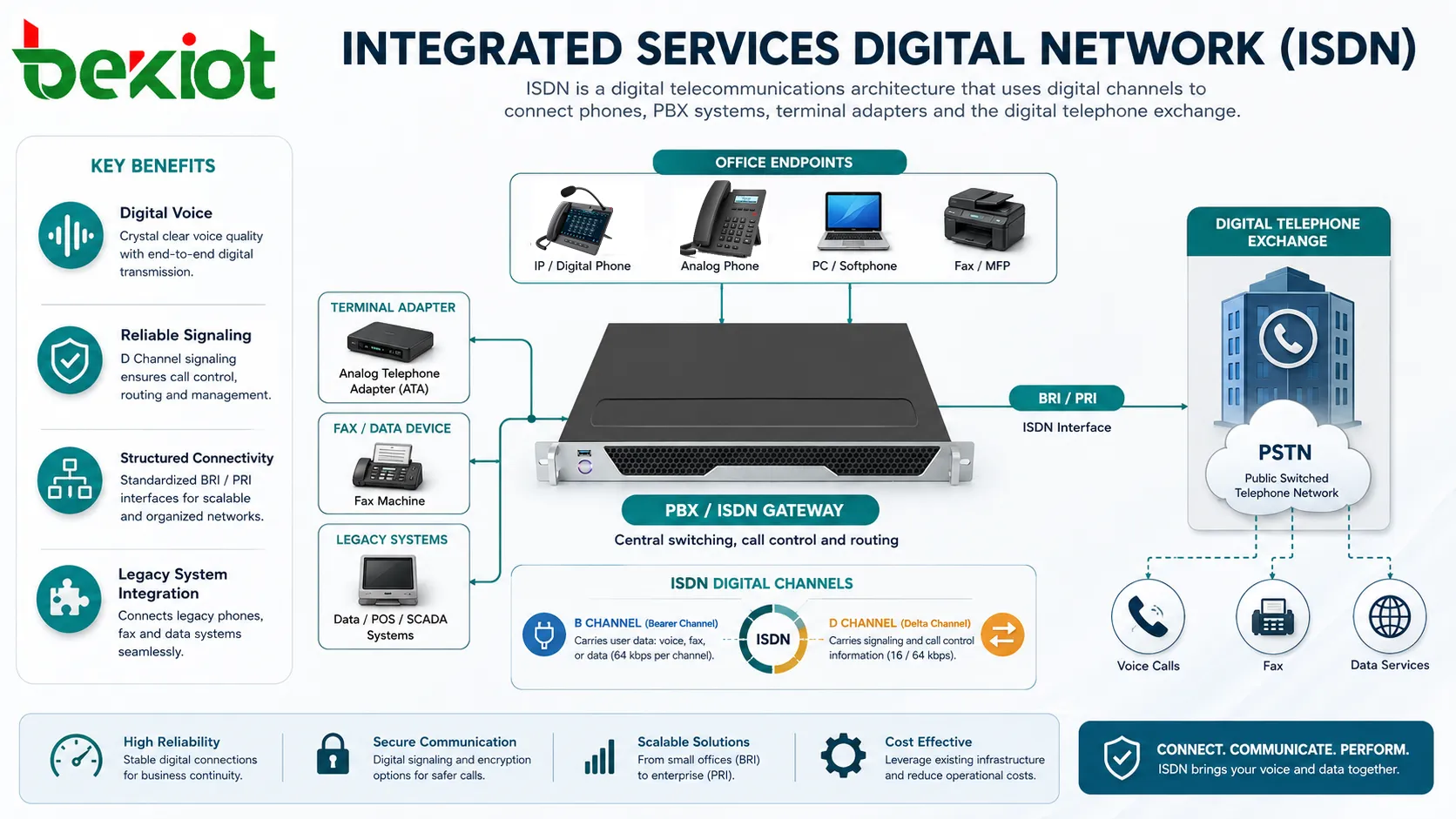

Le réseau numérique à intégration de services, généralement appelé ISDN, est une technologie de télécommunications numériques qui transporte la voix, les données, le fax et la signalisation sur l’infrastructure téléphonique traditionnelle. Contrairement aux anciennes lignes analogiques qui transmettent la voix sous forme de signaux électriques continus, l’ISDN convertit la communication en canaux numériques, ce qui rend l’établissement d’appel, la transmission vocale, le transfert de données et le contrôle de service plus structurés et plus prévisibles.

L’ISDN a joué un rôle important dans l’évolution de la téléphonie analogique vers la communication numérique moderne. Il a été largement utilisé pour les systèmes téléphoniques d’entreprise, les jonctions PBX, la visioconférence, l’accès commuté aux données, les services de fax, la connectivité de secours, les terminaux de paiement, l’audio de diffusion et l’accès aux réseaux d’entreprise. Même si de nombreuses organisations sont passées aux trunks SIP, à la VoIP, à la fibre et aux communications cloud, l’ISDN reste important à comprendre car de nombreux systèmes hérités, passerelles et projets de migration y font encore référence.

Des lignes analogiques aux canaux numériques

Les lignes téléphoniques analogiques traditionnelles étaient principalement conçues pour la voix. Elles pouvaient transporter des données au moyen de modems, mais ces données devaient être converties en tonalités analogiques, ce qui limitait la vitesse et la fiabilité. L’ISDN a introduit une approche numérique plus nette en transportant voix et données comme informations numériques sur des canaux à commutation de circuits.

Ce changement a rendu la communication plus prévisible. Un canal numérique pouvait fournir une bande passante définie, un établissement d’appel plus rapide, une signalisation plus claire et un comportement de service plus constant. Pour les entreprises ayant besoin de plusieurs lignes vocales, d’accès aux données, de fiabilité fax ou de connectivité PBX, c’était une amélioration majeure par rapport aux services purement analogiques.

L’une des idées clés de l’ISDN est l’intégration. La voix, les données et la signalisation peuvent être transportées dans le même cadre de service. Les organisations pouvaient ainsi utiliser une même méthode d’accès réseau pour plusieurs besoins de communication au lieu de maintenir des systèmes séparés pour chaque type de service.

Fonctionnement de la structure de canaux

Canaux B

Les canaux B, ou canaux porteurs, transportent les informations utilisateur telles que la voix, les données ou la vidéo. Un canal B standard fournit généralement 64 kbps de capacité numérique. Dans les applications vocales, il transporte la conversation elle-même ; dans les applications de données, il peut transporter des données numériques entre terminaux.

Plusieurs canaux B pouvaient parfois être combinés afin d’obtenir une bande passante plus élevée. Cela était utile pour les premières solutions de visioconférence, pour un accès commuté plus rapide et pour certaines applications de données professionnelles avant la généralisation du haut débit.

Canal D

Le canal D, ou canal delta, transporte les informations de signalisation et de contrôle. Il gère des tâches telles que l’établissement d’appel, la libération d’appel, l’identification de l’appelant, la négociation de services et les messages de contrôle réseau.

La séparation entre la signalisation et le trafic utilisateur était l’un des points forts de l’ISDN. Au lieu d’utiliser le même chemin vocal pour les tonalités de contrôle d’appel, le réseau pouvait gérer la signalisation de façon numérique et plus efficace.

Services porteurs et services supplémentaires

Les services porteurs définissent la manière dont les informations utilisateur sont transportées, par exemple la voix à commutation de circuits ou les données numériques. Les services supplémentaires ajoutent des fonctions comme l’identification de l’appelant, le renvoi d’appel, l’appel en attente, les numéros d’abonné multiples, la numérotation directe entrante et les groupes fermés d’utilisateurs.

Ces couches de services ont rendu l’ISDN utile pour la téléphonie d’entreprise, car les systèmes PBX pouvaient utiliser la signalisation numérique pour gérer des comportements d’appel plus avancés que ceux des trunks analogiques de base.

Types d’accès utilisés dans les réseaux réels

Interface à débit de base

L’interface à débit de base, généralement appelée BRI, fournit deux canaux B et un canal D. Elle est souvent décrite comme 2B+D. Chaque canal B fournit en général 64 kbps, tandis que le canal D fournit la capacité de signalisation.

Le BRI était souvent utilisé par de petits bureaux, des travailleurs distants, de petits systèmes PBX, des unités de visioconférence et des terminaux de données spécialisés. Il pouvait prendre en charge deux appels vocaux simultanés, un appel vocal et une session de données, ou des canaux combinés pour certaines applications de données.

Interface à débit primaire

L’interface à débit primaire, généralement appelée PRI, est conçue pour les grandes applications d’entreprise et d’opérateur. Elle fournit plusieurs canaux B plus un canal D. Le nombre exact de canaux dépend de la norme numérique régionale de l’opérateur.

Le PRI est devenu populaire pour raccorder des systèmes PBX au réseau téléphonique public, car il pouvait transporter de nombreux appels simultanés sur un seul trunk numérique. Il prenait aussi en charge la numérotation directe entrante, l’identification de l’appelant et un contrôle d’appel plus propre entre le PBX et le réseau de l’opérateur.

Comparaison entre BRI et PRI

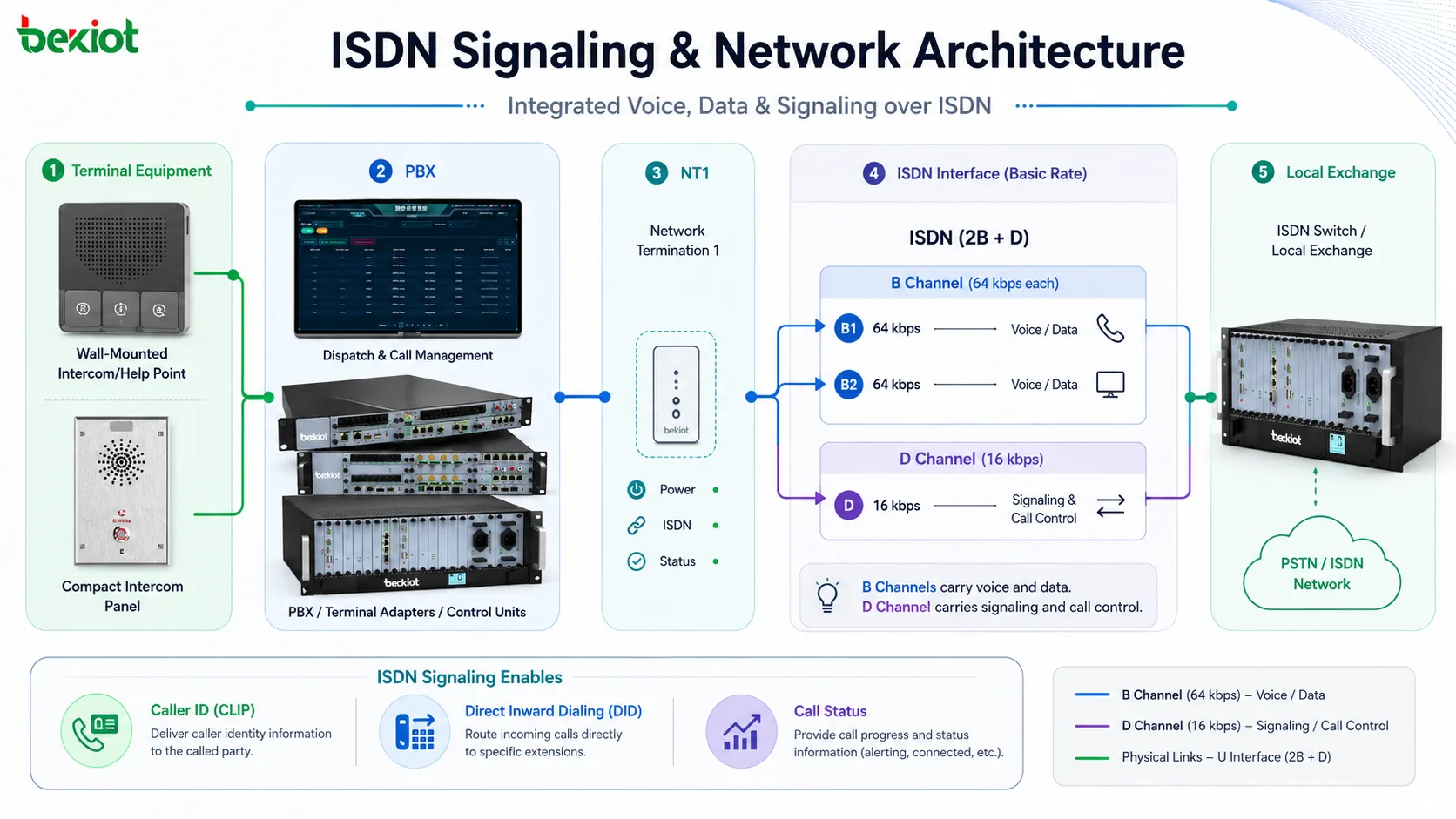

Architecture réseau et composants principaux

Équipement sur le site client

L’équipement installé sur le site client comprend les dispositifs présents chez l’utilisateur. Il peut s’agir de téléphones ISDN, d’adaptateurs terminaux, de systèmes PBX, de routeurs, d’unités de visioconférence, d’équipements de fax ou de passerelles numériques.

Certains dispositifs se connectent directement aux interfaces ISDN, tandis que d’autres nécessitent des adaptateurs. Par exemple, un téléphone analogique ou un modem peut nécessiter un adaptateur terminal pour communiquer via une ligne ISDN numérique.

Terminaison de réseau

Le dispositif de terminaison de réseau constitue la frontière entre le réseau de l’opérateur et l’équipement côté client. Dans certaines régions, cette fonction peut être assurée par un dispositif NT1. Il convertit et gère l’interface entre la ligne réseau et l’équipement ISDN local.

Une terminaison correcte est importante, car l’ISDN dépend de comportements électriques, temporels et de signalisation bien définis. Un mauvais câblage, une terminaison incorrecte ou un équipement incompatible peuvent provoquer des problèmes d’enregistrement, d’établissement d’appel ou de stabilité.

Central local

Le central local ou commutateur de central téléphonique gère le routage des appels, la signalisation, la numérotation et la connexion au réseau téléphonique public. Il traite les messages d’établissement d’appel et crée des chemins à commutation de circuits dans le réseau.

Dans les déploiements d’entreprise, le central peut se connecter à un PBX par un trunk PRI, ce qui permet à de nombreuses extensions internes d’émettre et de recevoir des appels externes sur des canaux numériques partagés.

Couche de signalisation

L’ISDN utilise des protocoles de signalisation structurés pour gérer les appels. La couche de signalisation transporte les messages d’établissement, d’alerte, de connexion, de déconnexion, de libération et de services supplémentaires. Le réseau et l’équipement client peuvent ainsi échanger numériquement les informations de contrôle d’appel.

Pour les systèmes PBX, une signalisation fiable est essentielle, car des fonctions comme l’identification de l’appelant, la numérotation directe entrante et les rapports d’état d’appel dépendent de messages de signalisation exacts.

Caractéristiques techniques qui l’ont rendue utile

Transmission vocale numérique

L’ISDN transporte la voix numériquement, ce qui peut offrir une qualité d’appel plus stable que les lignes analogiques affectées par le bruit, la distance et la dégradation du signal. Comme le canal vocal est défini et commuté par circuits, les utilisateurs obtiennent un comportement audio prévisible pendant l’appel.

Cependant, la qualité de l’appel dépend aussi de la qualité du combiné, de l’équipement PBX, de l’état du réseau de l’opérateur, du câblage et des passerelles utilisées dans le chemin de communication.

Établissement d’appel rapide

Comme la signalisation est gérée numériquement par le canal D, l’établissement d’appel peut être plus rapide et plus informatif que les anciennes méthodes de numérotation analogique. Le système peut échanger rapidement des messages de contrôle d’appel et prendre en charge des fonctions comme la présentation du numéro et l’état de progression de l’appel.

Cela était particulièrement utile dans les environnements PBX, où la rapidité d’établissement d’appel et la précision de la signalisation influençaient la communication professionnelle quotidienne.

Plusieurs services sur un même accès

L’ISDN peut transporter différents types de services dans la même structure d’accès. Les sessions de voix, de données, de fax et de vidéo peuvent utiliser les canaux porteurs selon les besoins du service. Cette flexibilité était précieuse avant la domination du haut débit moderne et des réseaux IP.

Par exemple, un petit bureau pouvait utiliser un canal B pour un appel vocal et un autre canal B pour les données. Un bureau plus grand pouvait utiliser des canaux PRI pour de nombreux appels vocaux sur un seul trunk PBX.

Numérotation directe entrante

La numérotation directe entrante permet à des appelants externes d’atteindre directement les extensions internes du PBX sans passer par un standardiste. Les services PRI étaient couramment utilisés avec des plages de numéros attribuées à des utilisateurs, départements, chambres d’hôtel ou bureaux de service.

Cela a amélioré l’expérience des appelants et réduit la charge liée aux transferts manuels d’appels.

Données de canal transparent

Les canaux B ISDN peuvent transporter des données numériques sans conversion par modem analogique. Cela les a rendus utiles pour les applications nécessitant une transmission point à point prévisible, comme l’accès distant initial, la contribution audio, les terminaux financiers et les liens de secours.

Même si la bande passante est limitée selon les normes modernes, le caractère prévisible du canal était précieux pour certaines applications spécialisées.

La force de l’ISDN n’était pas seulement d’être numérique ; elle combinait des canaux définis, une signalisation structurée et un comportement de service prévisible pour la voix et les données.

Applications dans les entreprises et les systèmes hérités

Trunks PBX

L’un des usages les plus courants consistait à connecter les systèmes PBX d’entreprise au réseau téléphonique public. Les trunks PRI permettaient de nombreux appels simultanés sur une connexion numérique, réduisant le besoin de multiples lignes analogiques séparées.

Ce modèle a été largement utilisé dans les bureaux, hôtels, hôpitaux, centres de contact, bâtiments publics, écoles et campus d’entreprise. De nombreux projets de migration de PBX hérités vers la VoIP doivent encore comprendre le comportement PRI, car des passerelles peuvent être utilisées pendant la transition.

Visioconférence

Avant que les réunions vidéo haut débit ne deviennent courantes, l’ISDN était fréquemment utilisé pour la visioconférence professionnelle. Plusieurs canaux B pouvaient être liés afin de fournir plus de bande passante aux sessions audio et vidéo.

Bien que la vidéo IP moderne ait largement remplacé cet usage, certains anciens systèmes de conférence et infrastructures archivées font encore référence à l’agrégation de canaux ISDN.

Diffusion et contribution audio

Les radiodiffuseurs utilisaient l’ISDN pour les interviews à distance, la contribution audio et les liaisons de studio, car il fournissait des chemins audio numériques prévisibles. Les stations de radio, journalistes et équipes de production appréciaient sa fiabilité par rapport aux lignes analogiques bruitées.

Dans certains flux de travail, les codecs ISDN sont devenus un outil standard de contribution audio à distance avant que les plateformes audio IP ne soient largement acceptées.

Connectivité de secours

Certaines organisations utilisaient l’ISDN comme lien de secours pour les données ou l’accès de gestion. Si une ligne louée principale ou une connexion haut débit tombait en panne, l’ISDN pouvait offrir un chemin secondaire limité mais fiable.

C’était utile pour les bureaux distants, les terminaux financiers, la gestion réseau et la continuité de service dans les anciens réseaux d’entreprise.

Fax et systèmes de point de vente

Les télécopieurs, terminaux de paiement, systèmes de billetterie, panneaux d’alarme et dispositifs métier spécialisés utilisaient parfois des lignes ou adaptateurs ISDN. Le service numérique pouvait améliorer la fiabilité par rapport à certains chemins analogiques, surtout lorsque le contrôle d’appel et la stabilité de connexion étaient importants.

Lors de la migration de ces systèmes vers l’IP, la compatibilité doit être testée soigneusement, car certains dispositifs hérités attendent un comportement à commutation de circuits.

Rôle dans la migration vers la téléphonie IP

De nombreuses organisations sont passées de l’ISDN aux trunks SIP et à la VoIP, mais la migration n’est pas toujours instantanée. Les systèmes PBX existants, téléphones d’ascenseur, fax, panneaux d’alarme, téléphones de chambres d’hôtel et terminaux hérités peuvent encore dépendre d’anciennes interfaces.

Les passerelles peuvent aider à relier ces environnements. Une passerelle ISDN PRI, par exemple, peut connecter un PBX hérité à un réseau IP ou connecter une IP PBX à un ancien trunk numérique pendant une période de transition.

Une migration réussie doit identifier quels services utilisent des canaux vocaux, lesquels utilisent des données, lesquels nécessitent la numérotation directe entrante, lesquels dépendent du fax ou du modem, et lesquels ont des exigences d’urgence ou de conformité. Remplacer le trunk sans vérifier ces détails peut créer des interruptions de service.

Avantages et limites

Avantages

Les principaux avantages comprennent la qualité d’appel numérique, la signalisation structurée, le comportement fiable de commutation de circuits, la prise en charge de plusieurs appels, la numérotation directe entrante et la compatibilité avec de nombreux systèmes PBX hérités. Pour son époque, l’ISDN fournissait un service de communication professionnel et prévisible.

Il a également créé un pont entre la téléphonie analogique et les réseaux numériques modernes. De nombreux concepts utilisés dans la communication d’entreprise, comme la signalisation numérique et les trunks à canaux, ont contribué à façonner les systèmes vocaux d’entreprise ultérieurs.

Limites

Les limites sont aujourd’hui évidentes. La bande passante est faible par rapport au haut débit et à la fibre modernes. Le support matériel et opérateur peut être limité dans de nombreuses régions. L’extension de capacité nécessite souvent l’ajout de canaux ou de trunks, ce qui peut être moins flexible que les services basés sur SIP.

L’ISDN est également moins adapté aux communications centrées sur le cloud, car il dépend d’un accès réseau à commutation de circuits. Les organisations modernes préfèrent généralement les services IP prenant en charge les utilisateurs distants, l’intégration logicielle, le routage flexible et l’administration centralisée.

Considérations de conception et de maintenance

Pour les organisations qui utilisent encore l’ISDN, la documentation est importante. Les administrateurs doivent savoir quels numéros, canaux, dispositifs, ports PBX, adaptateurs et services dépendent de la connexion. Cela évite les surprises lors des réparations, migrations ou changements d’opérateur.

La maintenance doit inclure la vérification du câblage physique, des dispositifs de terminaison, des cartes d’interface PBX, des journaux d’erreurs, des paramètres de source d’horloge, de l’état des canaux et des traces de signalisation. De nombreuses pannes se manifestent par des échecs d’appel intermittents, des signaux occupés, des appels interrompus ou une identification de l’appelant manquante.

Pour les services PRI, l’utilisation des canaux doit aussi être examinée. Si tous les canaux sont souvent occupés, les utilisateurs peuvent rencontrer des appels sortants échoués ou des appels entrants bloqués. Si l’utilisation est très faible, l’organisation peut payer une capacité inutile.

Planification d’un remplacement ou d’une configuration hybride

Avant de remplacer l’ISDN, les organisations doivent auditer tous les services connectés. Les extensions vocales ne sont qu’une partie du sujet. Fax, alarmes, ascenseurs, terminaux de paiement, systèmes de portes, téléphones d’urgence, modems et équipements de diffusion peuvent aussi dépendre de la ligne.

Une configuration hybride peut être utile pendant la transition. Les passerelles peuvent connecter des trunks numériques hérités à des plateformes IP, permettant à l’organisation de migrer progressivement les utilisateurs. Cela réduit les risques et laisse du temps pour tester le routage d’appels, le comportement du fax, les appels d’urgence et la portabilité des numéros.

La planification à long terme doit considérer les trunks SIP, le PBX hébergé, les communications cloud, l’accès fibre, la sécurité SBC, la redondance et la gestion des numéros. L’objectif n’est pas seulement de remplacer une ancienne connexion, mais de préserver les fonctions de communication importantes dans une architecture plus moderne.

La migration ISDN doit commencer par la découverte des services. Les plus grands risques sont souvent les dispositifs cachés et les flux de travail métier qui dépendent de l’ancien comportement à commutation de circuits.

FAQ

L’ISDN peut-il prendre en charge l’accès à internet ?

Oui, il peut prendre en charge l’accès aux données, mais la vitesse est très limitée selon les normes modernes. Il était utile avant la généralisation du haut débit, mais aujourd’hui il n’est généralement pas adapté aux usages professionnels fortement dépendants d’internet.

Pourquoi certains systèmes hérités en dépendent-ils encore ?

Certains anciens systèmes PBX, codecs de diffusion, fax, panneaux d’alarme et terminaux spécialisés ont été conçus autour de lignes numériques à commutation de circuits. Ils peuvent nécessiter des passerelles, des adaptateurs ou une planification de remplacement avant migration.

Que faut-il vérifier avant de déconnecter un trunk numérique ?

Vérifiez tous les numéros de téléphone, plages DID, lignes de fax, dispositifs d’alarme, téléphones d’ascenseur, terminaux de paiement, routes d’appels d’urgence, paramètres PBX, contrats opérateur et chemins de communication de secours avant la déconnexion.

Le trunking SIP peut-il remplacer complètement le PRI ?

Dans de nombreux cas, oui, mais la migration doit être planifiée. Le trunking SIP utilise les réseaux IP et un comportement de signalisation différent ; la compatibilité, la sécurité, la QoS, les appels d’urgence, la numérotation et le basculement doivent donc être testés.

Pourquoi les appels ISDN échouent-ils parfois alors que la ligne semble active ?

Les causes possibles comprennent une incompatibilité de signalisation, des erreurs d’horloge, des défauts de cartes PBX, l’épuisement des canaux, un format de numéro incorrect, des problèmes de routage côté opérateur ou des conditions physiques instables de la ligne.
