Continuité électrique au plus près des équipements

L’alimentation de secours locale désigne une source d’énergie installée près des équipements ou des charges critiques afin de les maintenir en fonctionnement lorsque l’alimentation principale tombe en panne, fluctue ou devient instable.

Elle peut être assurée par un UPS, un bloc de batteries, un générateur, une station d’énergie, un onduleur, une alimentation DC ou une architecture hybride proche du site protégé.

Contrairement aux systèmes centraux de grande capacité, elle protège généralement une salle, une baie, un terminal de communication, un système de sécurité, des équipements réseau, un dispositif médical, un panneau de contrôle ou un circuit d’urgence.

Son rôle est de limiter les arrêts, éviter les pertes de données, maintenir les fonctions de sûreté et permettre un arrêt contrôlé ou une continuité de service.

L’alimentation de secours locale ne consiste pas seulement à garder un appareil sous tension ; elle protège la fonction opérationnelle qui dépend de cet appareil.

Définition et rôle de base

Il s’agit d’une source auxiliaire placée près de la charge protégée. En fonctionnement normal, l’équipement utilise le réseau principal ; en cas de panne, la source de secours prend le relais automatiquement ou manuellement selon la conception.

Dans un petit système, ce peut être un UPS compact pour routeur, switch, téléphone IP, serveur ou contrôle d’accès.

Dans un grand site, cela peut inclure armoires batteries, circuits secourus par générateur, distribution d’urgence ou alimentation DC locale pour communication et contrôle.

Secours local et secours central

Le secours central protège un bâtiment ou de nombreuses charges avec un générateur principal, un UPS central ou un système d’urgence. Le secours local protège des équipements précis, là où ils sont installés.

Les deux approches se complètent : un bâtiment peut disposer d’un générateur central tandis que les baies réseau, panneaux de contrôle, équipements de communication et systèmes de sécurité utilisent encore des UPS locaux pour couvrir les microcoupures et délais de transfert.

Autonomie courte et longue

Certains systèmes ne fournissent que quelques minutes d’autonomie pour franchir une interruption, protéger l’électronique et laisser le temps au générateur de démarrer.

D’autres sont prévus pour une heure ou plusieurs heures lorsque les équipements doivent rester actifs pendant une panne prolongée ou lorsque aucun générateur n’est disponible.

Fonctionnement

Le principe dépend de l’architecture. Dans une solution UPS, l’UPS reçoit le courant réseau, charge ses batteries et alimente les équipements. En cas de coupure, il utilise immédiatement l’énergie stockée.

Avec un générateur, le secours local couvre l’intervalle entre la panne réseau et la stabilisation du générateur. En DC, des batteries peuvent alimenter directement les équipements télécom, sécurité, contrôle ou communication via un bus régulé.

Détection de l’alimentation

Le système mesure tension, fréquence, état de phase et parfois qualité électrique. Dès que la source principale sort de la plage acceptable, il détecte l’anomalie.

Une détection rapide évite redémarrages, pertes de données et défauts sur les équipements sensibles.

Transfert automatique

Un UPS peut passer sur batterie en quelques millisecondes. Un générateur peut être raccordé par inverseur automatique quand sa sortie devient stable.

La vitesse requise dépend de la charge : serveurs, switches, stockage et communications exigent un transfert très rapide ; d’autres équipements tolèrent plus de délai.

Autonomie disponible

L’autonomie dépend de la capacité de batterie, de la puissance de charge, du rendement de l’onduleur, de l’âge des batteries, de la température et du dimensionnement.

Elle doit être calculée sur des mesures réelles ; l’ajout ultérieur d’équipements réduit la durée disponible.

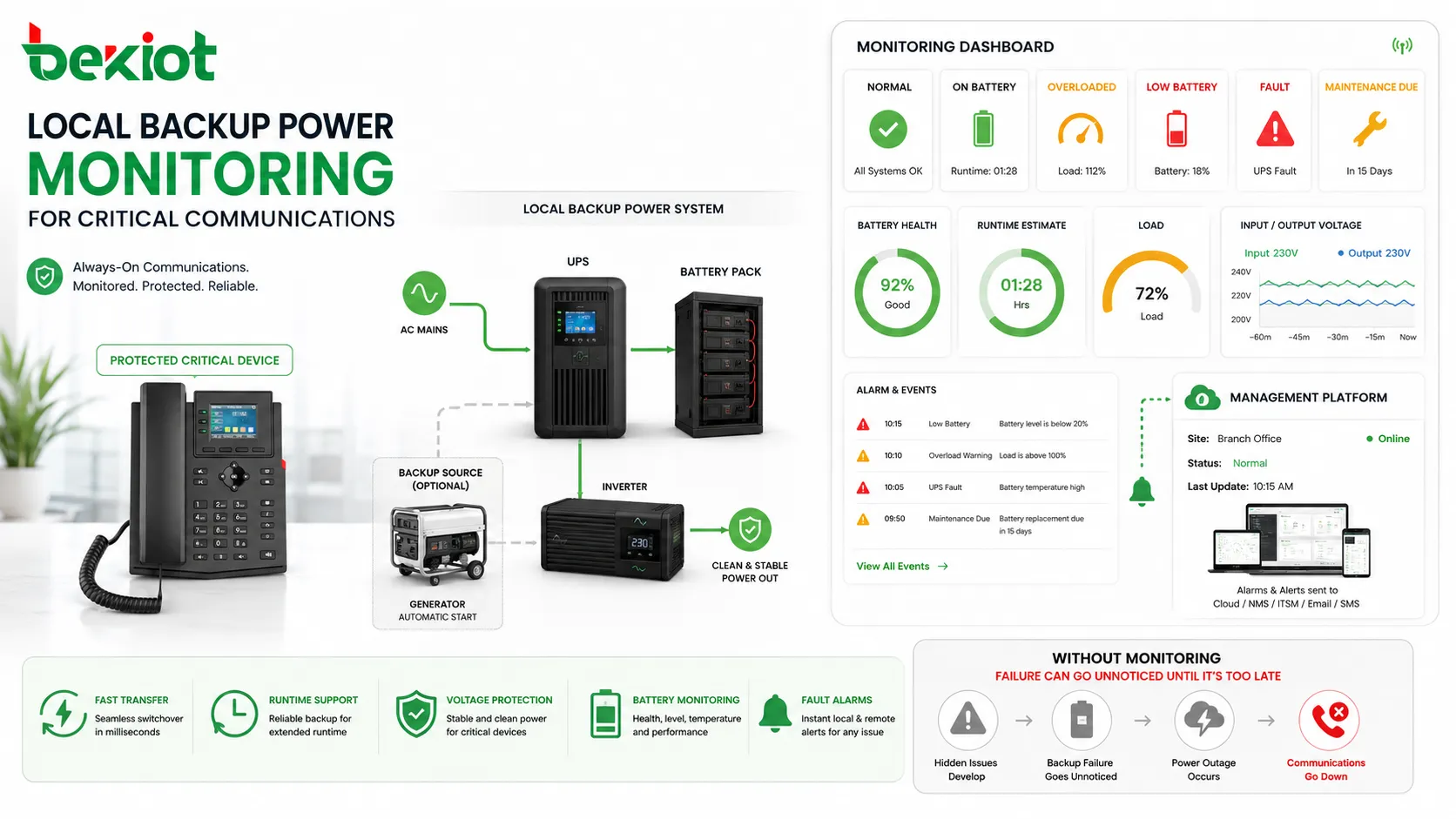

Fonctions principales

Un bon système offre réponse rapide, sortie stable, autonomie adaptée, protection de qualité électrique, supervision, alarmes et maintenance sécurisée.

Réponse rapide

Lors d’une panne, la charge doit être soutenue assez vite pour éviter redémarrage ou interruption de service.

Pour l’IT et les communications, même une coupure courte peut interrompre réseau, appels, données ou applications.

Protection de tension et de qualité

Les équipements de secours protègent souvent contre creux de tension, surtensions, sous-tensions, variations de fréquence et bruit électrique.

C’est essentiel pour serveurs, réseaux, contrôle d’accès, vidéosurveillance, électronique médicale, laboratoires et contrôleurs industriels.

Gestion des batteries

Charge correcte, alerte batterie faible, suivi de santé, estimation d’autonomie et plan de remplacement sont indispensables.

Les batteries vieillissent ; un UPS suffisant au départ peut fournir beaucoup moins d’autonomie après plusieurs années.

Supervision et alarmes

La supervision indique état normal, fonctionnement sur batterie, surcharge, batterie faible, défaut ou maintenance nécessaire. Les alarmes peuvent être locales ou envoyées à une plateforme.

Sans surveillance, une défaillance peut rester invisible jusqu’à la coupure réelle.

Avantages

Le secours local protège les services qui doivent rester disponibles, réduit les arrêts, protège les données, soutient les urgences et améliore la résilience.

Réduction des interruptions

Routeurs, switches, serveurs, PBX, interphones, caméras, contrôle d’accès, alarmes et supervision peuvent continuer à fonctionner.

Si ces équipements s’arrêtent, communication, sécurité et exploitation peuvent être interrompues.

Protection des données

Ordinateurs, serveurs, stockage et contrôleurs peuvent perdre ou corrompre des données lors d’une coupure brutale.

Le secours donne le temps de terminer les opérations ou d’arrêter correctement bases de données, enregistreurs, fichiers, transactions et plateformes de contrôle.

Sécurité et urgence

Éclairage de secours, alarmes, communication, accès, sonorisation et sécurité doivent rester actifs pendant les incidents.

Le secours local maintient ces fonctions lorsque l’alimentation normale disparaît.

Sites distribués

Les salles distantes, armoires extérieures, agences, abris de communication et stations terrain ne sont pas toujours couvertes par un secours central.

Le secours local apporte une résilience par point critique dans les entreprises multisites, campus, transports, utilités et stations de télésurveillance.

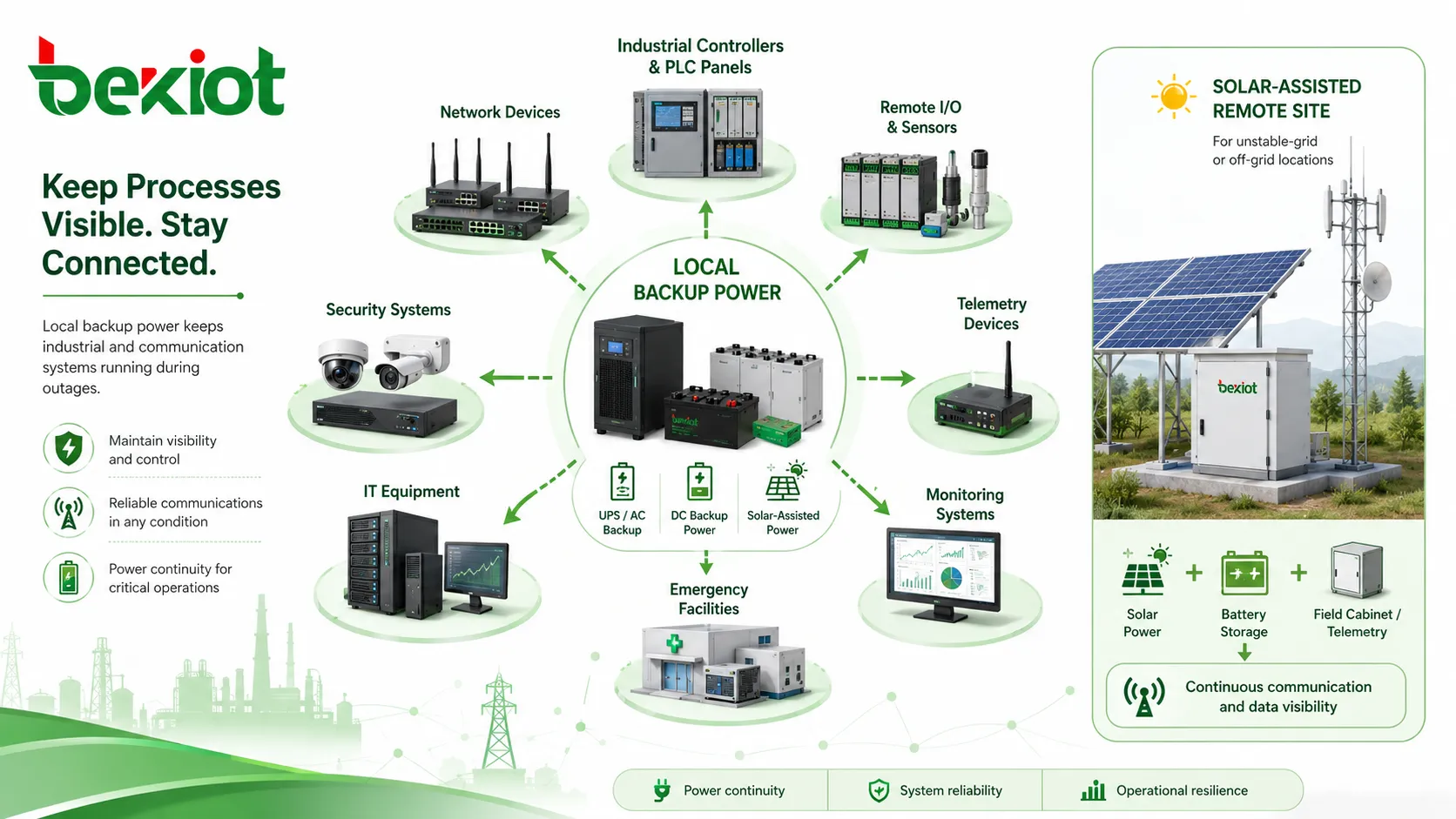

Applications courantes

Il est utilisé dès qu’une coupure courte peut créer des risques opérationnels, de sécurité, de communication ou de sûreté.

Réseaux et communications

Routeurs, switches, Wi-Fi, téléphones SIP, serveurs IP PBX, passerelles VoIP, interphones, contrôleurs de paging et serveurs de communication nécessitent souvent un secours local.

Dans les salles techniques, les UPS maintiennent la connectivité et couvrent le délai avant générateur.

Sécurité et contrôle d’accès

Panneaux d’accès, serrures électriques, lecteurs, issues de secours, intrusion, vidéosurveillance et postes de sécurité peuvent nécessiter une alimentation secourue.

La conception doit prendre en compte fail safe, fail secure, durée de fonctionnement et exigences réglementaires.

Incendie et sécurité des personnes

Détection incendie, notifications, communication d’urgence, désenfumage et évacuation peuvent exiger une alimentation dédiée.

Ces systèmes doivent suivre les exigences de l’autorité compétente, avec essais, supervision batterie et documentation.

Serveurs et postes IT

Serveurs, stockage, postes et terminaux de vente utilisent des UPS locaux pour éviter l’arrêt brutal.

Si la panne dépasse l’autonomie, l’UPS peut lancer un arrêt sécurisé.

Industrie et télésurveillance

Automates, PLC, E/S distantes, capteurs, passerelles, télémétrie et supervision gardent les procédés visibles pendant une panne.

Les sites isolés peuvent utiliser batteries solaires ou secours DC lorsque le réseau est instable.

Types courants

Le choix dépend de l’autonomie, du temps de transfert, du type de charge, de l’environnement et de la maintenance.

Systèmes UPS

L’UPS est l’équipement le plus courant ; il fournit rapidement l’énergie batterie et améliore souvent la qualité électrique.

Il se choisit selon puissance, autonomie, forme d’onde, capacité batterie et fonctions de gestion.

Secours par batterie

Utilisé pour alarmes, accès, urgence et équipements DC, intégré ou sous forme de module externe.

Il exige inspection régulière de l’âge, température, charge et cycles de décharge.

Secours avec générateur

Le générateur convient aux coupures longues et charges importantes, mais les électroniques sensibles nécessitent encore un UPS pendant démarrage et transfert.

Critères de sélection

Le choix doit considérer charge protégée, autonomie cible, temps de transfert, environnement, maintenance et supervision.

Calcul de charge

Il faut additionner la puissance nominale et réelle de chaque appareil et prévoir l’évolution future.

Éviter la surcharge est essentiel, car l’ajout d’équipements réduit l’autonomie.

Besoin d’autonomie

Certains systèmes n’ont besoin que d’un arrêt sécurisé ; d’autres doivent attendre le retour réseau ou le générateur.

Communication, urgence et sécurité exigent souvent une autonomie supérieure aux équipements bureautiques.

Temps de transfert

Certains appareils tolèrent une brève coupure, d’autres redémarrent immédiatement.

Serveurs, réseaux et communication demandent généralement un UPS adapté.

Environnement et espace

Température, humidité, poussière, ventilation, espace, câbles, bruit et maintenance influencent le choix.

La chaleur réduit fortement la durée de vie des batteries.

Maintenance et essais

Un système peut sembler normal au quotidien mais échouer lors d’une panne si batterie, charge ou configuration sont mauvaises.

Tester l’autonomie

Le test vérifie la durée réelle sous charge dans des conditions contrôlées.

Une durée trop courte indique souvent vieillissement, charge accrue, mauvaise recharge, chaleur ou défaut batterie.

Inspecter les batteries

Vérifier âge, gonflement, fuite, corrosion, bornes, température et indicateurs. Remplacer avant défaillance sur les systèmes critiques.

Contrôler les changements de charge

Les nouveaux appareils ajoutés sans recalcul peuvent provoquer surcharge ou autonomie trop courte.

Les enregistrements de charge doivent être mis à jour.

Suivre les alarmes

Surcharge, défaut batterie, batterie faible, panne réseau, chargeur, température ou autotest doivent être traités.

Une alarme ignorée peut devenir une panne de service.

Erreurs à éviter

Brancher trop d’appareils sur un UPS, protéger seulement l’équipement principal ou croire qu’un générateur remplace tous les UPS sont des erreurs fréquentes.

Le service complet doit être protégé, y compris réseau, alimentation associée et équipements intermédiaires.

Bonnes pratiques

Le secours local doit faire partie de la conception globale avec inventaire, autonomie cible, maintenance, alarmes et procédure de reprise.

Protéger le chemin complet

Un service de communication peut nécessiter PBX, switch, routeur, passerelle, terminaux et enregistrement.

Un seul maillon non secouru peut faire échouer tout le service.

Étiquettes claires

Prises, circuits, sorties UPS, armoires batteries et appareils connectés doivent être identifiés.

Les techniciens savent ainsi ce qui est protégé ou non.

Documenter autonomie et responsabilités

Documenter autonomie prévue, charge, batterie, date de remplacement, responsable, contact alarmes et procédure de test.

Cette documentation facilite la maintenance après changements de personnel ou d’équipement.

Revoir après modification

Ajout, retrait, mise à niveau ou déplacement d’équipement impose de revoir puissance, autonomie, câbles et surveillance.

Cela évite que le système devienne obsolète.

FAQ

Peut-il alimenter des appareils AC et DC ?

Oui, avec une architecture correcte : UPS ou onduleur pour AC, batteries DC ou alimentations régulées pour DC.

Comment savoir si un UPS est surchargé ?

La plupart indiquent le pourcentage de charge par écran, logiciel, SNMP ou alarme.

Faut-il un secours dans chaque baie réseau ?

Pas toujours ; cela dépend de l’importance des équipements de cette baie.

Pourquoi les batteries échouent-elles tôt ?

Chaleur, décharges profondes, mauvaise charge, âge, mauvais type, surcharge et manque de maintenance.

Protège-t-il contre la foudre ?

Un UPS peut limiter certaines surtensions mais ne remplace pas SPD, mise à la terre et protection foudre.

Que vérifier après une longue coupure ?

Batteries, recharge, alarmes, charge connectée, journaux, redémarrage et arrêts inattendus.
