NDI est un protocole de transmission vidéo sur réseau conçu pour la production vidéo en réseau local, la connexion multicaméra et le routage média à faible latence. Il est souvent cité avec SRT, RTMP, RTSP et GB/T28181, mais son objectif est différent. NDI n’est pas principalement destiné au retour vidéo d’urgence longue distance sur des réseaux instables. Sa valeur principale consiste à remplacer le câblage HDMI, SDI et USB complexe dans les studios, salles de réunion, salles de classe, espaces événementiels et environnements de production où plusieurs sources vidéo doivent être connectées via un réseau IP.
Pour utiliser NDI correctement, les acheteurs et concepteurs doivent d’abord comprendre où il s’intègre. Il fonctionne mieux dans un LAN contrôlé, avec une bande passante suffisante, des switches adaptés, des caméras ou convertisseurs compatibles NDI, ainsi que des logiciels ou matériels capables de découvrir, recevoir, contrôler, décoder et traiter les flux NDI.
Pourquoi la vidéo sur réseau est devenue importante
La production vidéo traditionnelle dépend souvent de câbles physiques. Quand une seule caméra est reliée à un ordinateur ou à un appareil mobile, le flux est simple. Mais dans une grande salle de conférence, un studio, un lieu de culte, un amphithéâtre, un centre de formation ou un événement en direct, la situation se complexifie. Plusieurs caméras peuvent être à plus de dix mètres du poste de production, et chaque signal doit revenir vers un mélangeur, une carte de capture, un encodeur ou une station de réalisation.
L’utilisation de HDMI dans cet environnement crée plusieurs problèmes. Les longues distances peuvent demander des prolongateurs, amplificateurs, boîtiers de conversion ou alimentations supplémentaires. Le passage des câbles devient difficile, le dépannage ralentit et la zone de production devient rapidement complexe. Les flux de travail de capture USB ont des limites similaires, car l’USB est sensible à la distance, à la bande passante et aux interférences. Il est pratique sur bureau, mais moins adapté aux caméras distribuées.
La transmission vidéo sur réseau résout ce problème en utilisant Ethernet pour transporter les signaux vidéo. Au lieu de tirer de nombreux câbles séparés entre chaque caméra et le poste de production, les caméras et appareils vidéo se connectent à un switch réseau. Le système de production reçoit ensuite les sources via le réseau. C’est la raison pour laquelle NDI est devenu populaire dans la production en direct et l’intégration AV.
Les environnements où NDI est le plus pertinent
NDI convient aux environnements vidéo locaux qui exigent faible latence, image de haute qualité, routage flexible et gestion plus simple des appareils. Dans un LAN, il transmet la vidéo avec un très faible délai tout en conservant une qualité HD pour la production. Une caméra compatible NDI peut envoyer directement son flux vers une station, un mélangeur, un décodeur ou un système compatible.
Un autre avantage important est le contrôle. NDI ne transporte pas seulement la vidéo. Il peut aussi prendre en charge le contrôle des appareils sur le réseau, y compris les mouvements PTZ et le contrôle de l’objectif. Les opérateurs peuvent donc gérer panoramique, inclinaison, zoom et mise au point depuis la zone de production sans câble de contrôle séparé.

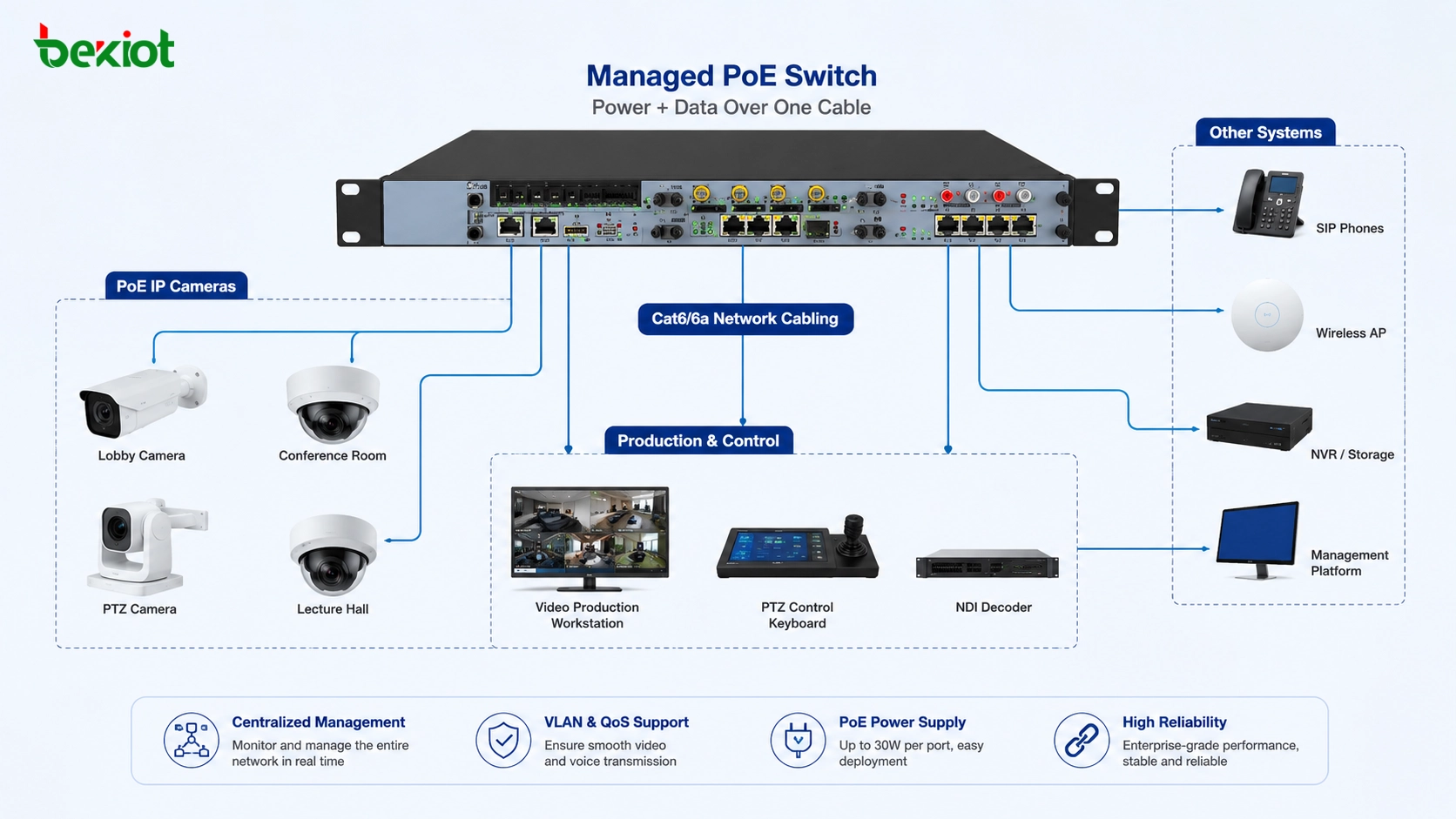

NDI fonctionne également bien avec une conception PoE. Quand une caméra NDI prend en charge PoE et que le projet utilise un switch PoE, la caméra reçoit alimentation et réseau via un seul câble Ethernet. Cela réduit les adaptateurs secteur, simplifie l’installation au plafond ou au mur et rend le système plus propre.
Comment il remplace le câblage traditionnel
Dans une salle de réunion ou un studio classique, une caméra peut nécessiter un câble vidéo, un câble d’alimentation et parfois un câble de contrôle. Si elle est éloignée du poste de réalisation, le projet peut aussi nécessiter des prolongateurs HDMI, une conversion SDI, une extension USB ou des équipements de distribution de signal. Chaque élément ajouté augmente le coût et crée un point de défaillance possible.
Dans un système basé sur NDI, chaque caméra peut se connecter au réseau. L’ordinateur de production ou le mélangeur matériel découvre les sources NDI disponibles sur le LAN et sélectionne le flux nécessaire. Pour la production multicaméra, cela réduit fortement l’encombrement des câbles et facilite le changement de disposition, l’ajout de caméras ou le déplacement d’équipements.
NDI est proche, dans son principe, de Dante dans l’audio professionnel : les deux utilisent le réseau IP pour remplacer les câbles de signal dédiés et rendre le routage média plus flexible. La différence essentielle est que NDI se concentre sur le transport vidéo et audio pour les flux de travail de production, tandis que Dante est principalement utilisé pour les réseaux audio professionnels.
La conception du réseau compte plus qu’on ne l’imagine
NDI est pratique, mais ce n’est pas un protocole à faible bande passante. Les flux vidéo de haute qualité peuvent charger fortement le réseau local, surtout avec plusieurs caméras en même temps. Une caméra seule peut être facile à gérer, mais un environnement multicaméra exige une planification réseau sérieuse.
Le switch doit disposer d’une bande passante et d’une capacité de fond de panier suffisantes. Dans de nombreux projets, un switch dédié ou un segment isolé vaut mieux qu’un réseau partagé avec ordinateurs de bureau, utilisateurs Wi-Fi, transferts de fichiers et autres trafics métier. Si le LAN doit être partagé, une séparation VLAN est recommandée pour éviter que le trafic vidéo n’interfère avec les services de données.
La capacité PoE doit aussi être vérifiée. Un switch peut avoir beaucoup de ports PoE, mais son budget total peut ne pas suffire à toutes les caméras en pleine charge. Les caméras PTZ peuvent consommer plus que des caméras fixes simples. Avant le déploiement, il faut calculer le nombre de caméras, la puissance requise, la vitesse des liens et la bande passante montante.
Le coût des équipements et les licences doivent être pris en compte
NDI n’est pas simplement un standard vidéo ouvert et gratuit utilisable sans coût par tout appareil. Les fabricants doivent généralement licencier la technologie et l’intégrer dans des caméras, encodeurs, décodeurs, convertisseurs ou logiciels. Pour les acheteurs, les appareils compatibles NDI peuvent donc coûter plus cher que des appareils HDMI ou USB de base.
Cela ne signifie pas que NDI ne vaut pas la peine. La bonne question est de savoir si le projet profite d’un routage réseau flexible, de moins de câbles, du contrôle PTZ, d’une mise en place plus rapide et d’une gestion multicaméra plus simple. Pour une petite installation à une caméra, HDMI ou USB peut rester plus économique; pour un système multicaméra distribué, NDI peut réduire la difficulté d’installation et améliorer l’efficacité.
Quand ce n’est pas le bon choix
NDI est souvent mal compris comme une solution universelle pour tous les retours vidéo. Ce n’est pas le cas. Il est principalement conçu pour la production en réseau local. Il n’est pas le meilleur choix pour le retour vidéo d’urgence via liaisons sans fil faibles, réseaux satellite, Internet public, réseaux temporaires de terrain ou connexions longue distance instables.
En réponse d’urgence, commandement mobile, retour vidéo de drones, surveillance distante ou commandement interrégional, d’autres méthodes de diffusion en flux peuvent mieux convenir après l’acquisition locale. Un flux de travail pratique peut utiliser NDI sur site, puis décoder, transcoder, compresser et transmettre via SRT, RTMP, RTSP, des protocoles privés de diffusion en flux ou une plateforme de commandement selon l’état du réseau.
Autrement dit, NDI peut faire partie de la couche d’acquisition locale, mais ne doit pas être l’unique couche de transmission pour tous les scénarios. La conception finale doit considérer délai, qualité d’image, bande passante, stabilité, traversée du réseau public, sécurité, compatibilité plateforme et exigences d’exploitation terrain.

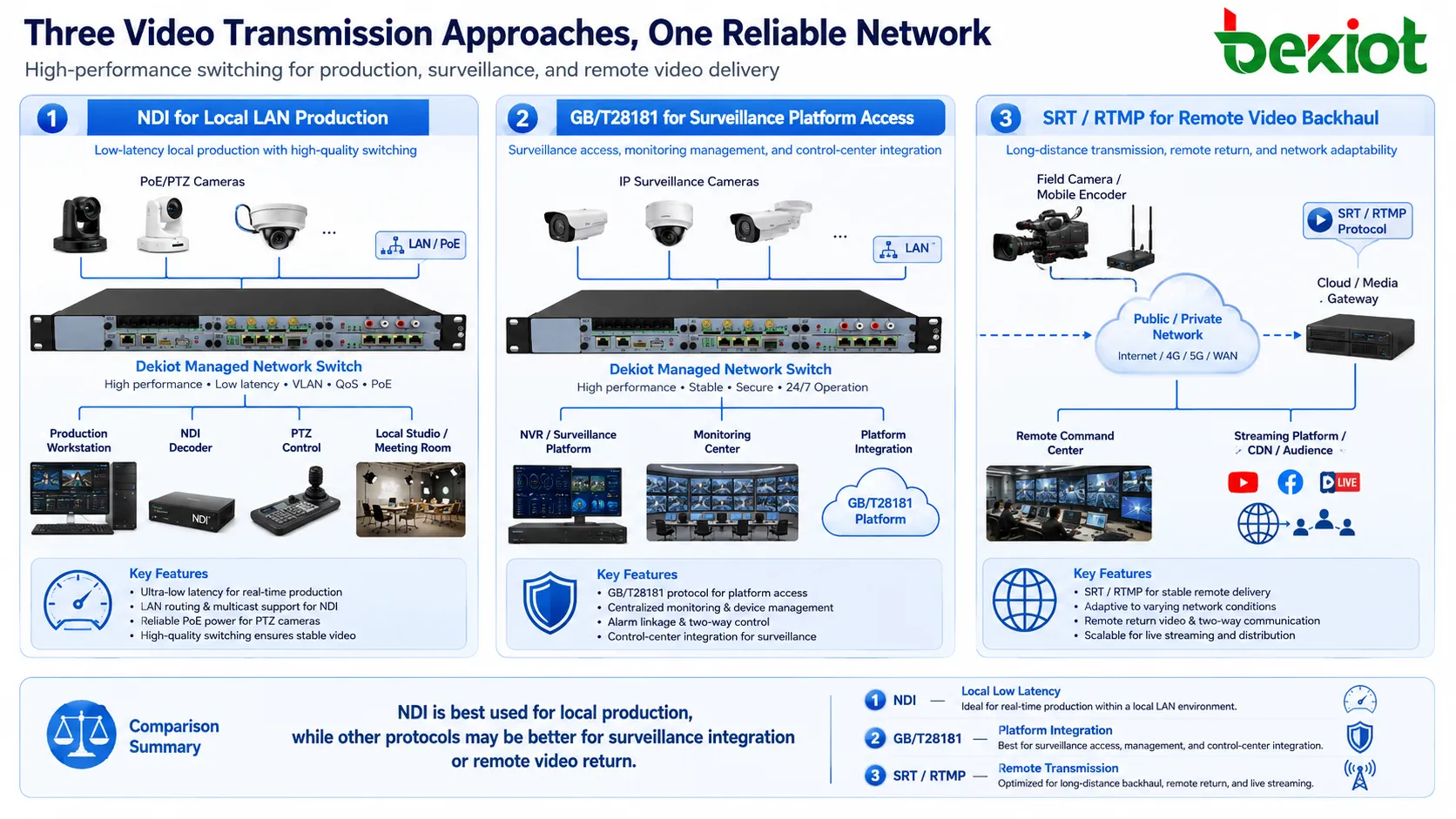

NDI et GB/T28181 dans les projets d’accès caméra
Pour l’accès caméra dans les projets de commandement, surveillance, urgence et sécurité publique, GB/T28181 peut également être envisagé. Il est largement utilisé pour l’accès à la vidéosurveillance et l’intégration de plateformes. Il peut transmettre la vidéo vers une passerelle, un serveur média ou une plateforme supérieure, et prendre en charge PTZ et mise au point.
Le choix entre NDI et GB/T28181 dépend du type de projet. NDI convient mieux à la production locale, au mélange en direct, au studio et à l’intégration AV. GB/T28181 convient mieux aux plateformes de surveillance, centres de commandement et caméras de sécurité. Dans les systèmes complexes, les deux peuvent coexister : NDI pour les sources locales, GB/T28181 pour la surveillance.

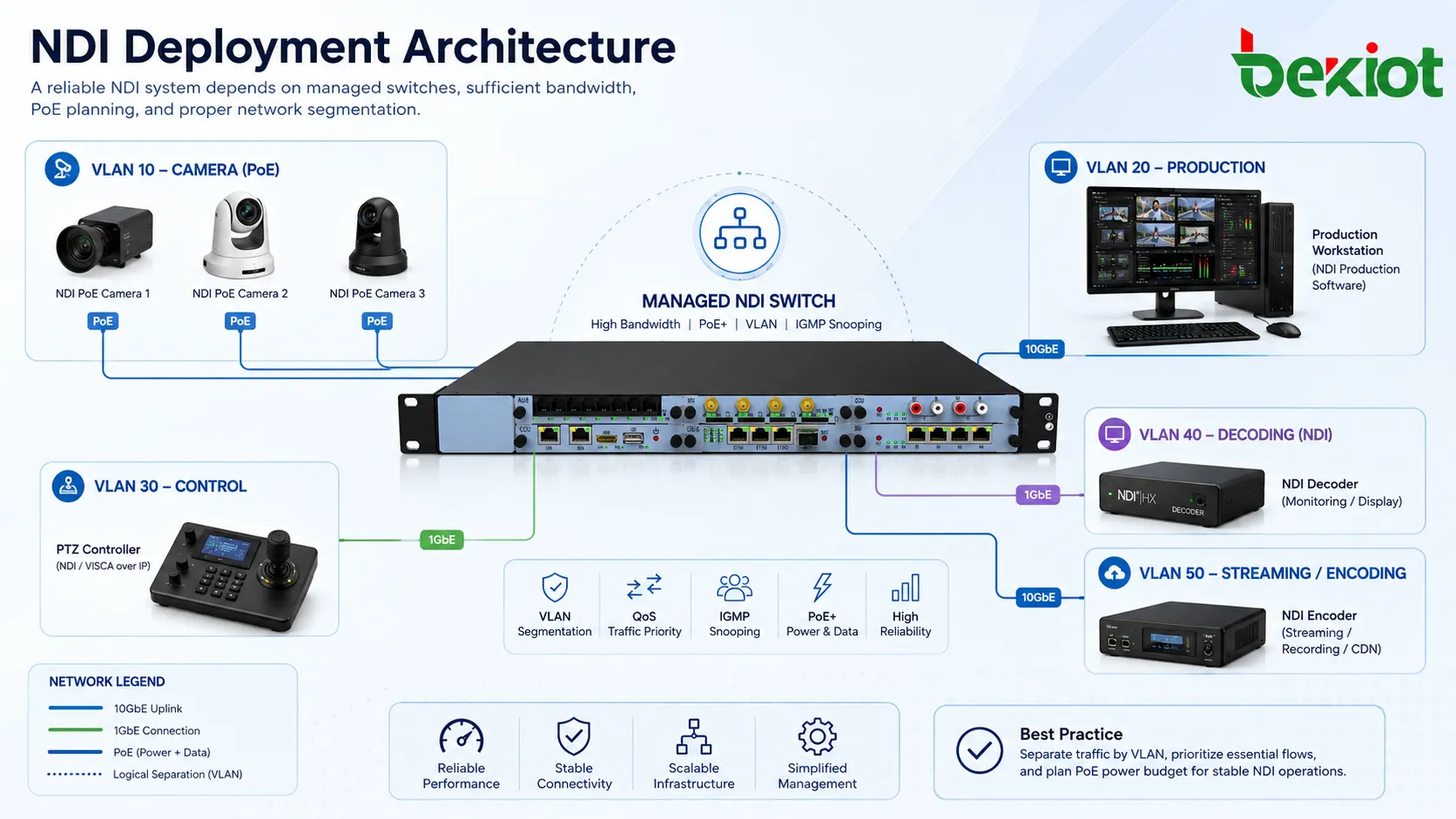

Étapes pratiques de déploiement
Un déploiement NDI pratique commence par trois vérifications : la caméra prend-elle en charge NDI, le système de réception peut-il le décoder, et le réseau peut-il porter le nombre de flux prévu. Ensuite, le concepteur planifie capacité du switch, puissance PoE, VLAN, adressage IP, logiciel de production, enregistrement et sorties.
Pour une salle de réunion ou un studio, le flux de travail peut inclure caméras NDI, switch PoE, logiciel de production, contrôle PTZ, enregistrement, diffusion en direct et sortie d’affichage. Pour un système hybride de commandement ou d’événement, les sources NDI entrent d’abord dans une station locale ou une passerelle média, puis sont converties pour une transmission distante.
| Élément de conception | Vérification recommandée | Pourquoi c’est important |
|---|---|---|
| Compatibilité caméra | Confirmer la prise en charge NDI native ou par convertisseur | Assure l’entrée de la source vidéo dans le flux de travail réseau |
| Système de réception | Vérifier que logiciel, mélangeur, décodeur ou passerelle accepte l’entrée NDI | Évite une caméra visible mais inutilisable en production |
| Performance du switch | Évaluer ports, fond de panier, liaison montante et multicast | Réduit délai, perte de paquets et prévisualisation instable |
| Budget PoE | Calculer puissance totale des caméras et capacité PoE du switch | Évite arrêt ou instabilité des caméras |
| Isolation réseau | Utiliser réseau dédié ou VLAN pour la vidéo | Protège la vidéo de production du trafic bureautique et des autres services |
| Livraison distante | Utiliser transcodage ou autre protocole hors LAN | Améliore l’adaptation aux réseaux publics, liens sans fil et plateformes distantes |
Applications les plus adaptées
NDI est utile dans les salles de streaming, amphithéâtres, salles de réunion d’entreprise, centres de formation, lieux de culte, sites événementiels, salles de production distante, studios éducatifs et systèmes AV-over-IP. Il aide aussi quand plusieurs caméras sont placées à différents endroits et que les opérateurs veulent gérer vidéo, audio et PTZ par réseau.
Pour les intégrateurs, la valeur principale n’est pas seulement le protocole, mais une architecture plus propre. Les caméras sont plus faciles à placer, les signaux plus faciles à router, le contrôle plus centralisé et le poste de production moins dépendant de longs câbles. Dans le bon environnement, NDI facilite la construction et l’extension du projet.
Conseils de sélection pour les concepteurs de systèmes
NDI doit être choisi lorsqu’un projet exige vidéo LAN à faible latence, production multicaméra, routage flexible, contrôle PTZ et câblage simplifié. Il faut l’utiliser prudemment pour longues distances, réseaux instables, liens satellite ou retour vidéo d’urgence depuis le terrain.
Un bon système vidéo repose rarement sur un seul protocole. NDI, GB/T28181, SRT, RTMP, RTSP, HDMI, SDI et USB ont des rôles différents. La bonne conception dépend de l’endroit où la vidéo est générée, de l’endroit où elle doit être vue, de la stabilité réseau, de la latence acceptable et de la plateforme qui reçoit le flux.
NDI doit donc être compris comme un outil puissant de production locale et d’AV-over-IP. Avec une bonne conception réseau et la bonne passerelle média ou transcodage, il peut devenir une partie importante d’une solution vidéo plus large.
FAQ
NDI peut-il fonctionner en Wi-Fi ?
Il peut fonctionner dans certains cas limités, mais l’Ethernet filaire est fortement préférable en production. Le Wi-Fi peut provoquer latence variable, perte de paquets et bande passante instable, surtout avec plusieurs caméras.
Tous les logiciels de production prennent-ils automatiquement en charge NDI ?
Non. Certains logiciels prennent NDI en charge directement, d’autres exigent plug-ins, pilotes, convertisseurs ou flux de travail de capture. La compatibilité doit être vérifiée avant l’achat.
NDI est-il meilleur que HDMI ?
Ils résolvent des problèmes différents. HDMI est simple et fiable pour les connexions courtes point à point. NDI est meilleur lorsque plusieurs sources doivent être routées, contrôlées et gérées sur un réseau.
Le trafic NDI doit-il être placé sur le même réseau bureautique ?
Il vaut mieux l’éviter sauf si le réseau est conçu pour le trafic vidéo. Un switch dédié, un VLAN dédié ou un réseau de production séparé réduit la congestion et facilite la maintenance.
Que faut-il préparer avant l’installation d’un projet NDI ?
Préparez la liste des caméras, le nombre de flux, la résolution prévue, le modèle de commutateur, le budget PoE, le logiciel de réception, les besoins de contrôle, le plan d’enregistrement, la méthode de sortie distante et le plan de secours en cas de panne de signal.
