Power over Ethernet, généralement abrégé en PoE, désigne la capacité à transporter à la fois des données et de l'énergie électrique via un même câble Ethernet. Concrètement, cela signifie qu'un commutateur réseau ou un injecteur peut alimenter un périphérique terminal compatible sans nécessiter d'adaptateur secteur local dédié. La norme spécifique abordée dans cet article est l'IEEE 802.3af, la première norme PoE largement adoptée, qui a établi une méthode commune pour fournir de l'énergie en toute sécurité sur les câblages Ethernet à paires torsadées.

Bien que des normes plus récentes comme 802.3at et 802.3bt prennent désormais en charge des niveaux de puissance plus élevés, la 802.3af reste très pertinente. Elle est encore largement utilisée pour les téléphones IP, les points d'accès sans fil basiques, les caméras IP compactes, les interphones, les lecteurs de badges, et de nombreux autres périphériques réseau qui n'ont pas besoin de budgets d'alimentation importants. Pour de nombreux déploiements en entreprise et industriels, la 802.3af représente toujours le meilleur équilibre pratique entre simplicité, compatibilité et coût d'installation.

Qu'est-ce que l'IEEE 802.3af PoE ?

Définition de base

L'IEEE 802.3af est la première forme normalisée de PoE pour les réseaux Ethernet. Elle définit comment l'énergie électrique est détectée, négociée et délivrée depuis un équipement source d'alimentation (Power Sourcing Equipment, PSE) vers un périphérique alimenté (Powered Device, PD) via un câblage Ethernet standard. En langage de déploiement courant, le PSE est généralement un port de commutateur PoE ou un injecteur midspan, tandis que le PD est le périphérique terminal tel qu'un téléphone IP, une caméra ou un terminal sans fil.

La norme a résolu un problème de déploiement important. Avant le PoE normalisé, de nombreux périphériques réseau avaient besoin à la fois d'un câble de données et d'une prise secteur à proximité. Avec la 802.3af, les installateurs peuvent placer les équipements là où ils sont le plus utiles, plutôt que seulement là où des prises de courant sont disponibles. Ce changement a contribué à accélérer l'adoption de la téléphonie IP, des points d'accès sans fil montés au plafond et des équipements réseau pour les bâtiments.

Pourquoi la 802.3af reste importante

Il est facile de supposer que la norme PoE d'origine est devenue obsolète, mais ce n'est pas vraiment ainsi que fonctionnent la plupart des réseaux réels. Un grand nombre de périphériques terminaux fonctionnent toujours bien dans l'enveloppe de puissance de la 802.3af. Si un périphérique a besoin d'une puissance modeste, utiliser la 802.3af peut simplifier le choix du commutateur, réduire la pression sur la planification énergétique et améliorer la compatibilité ascendante dans des environnements mixtes.

C'est pourquoi de nombreux projets d'entreprise, de transport, industriels et commerciaux incluent encore des terminaux 802.3af, même lorsque le réseau plus large prend également en charge le PoE+ ou des puissances supérieures. La norme d'origine reste une partie du socle pratique des réseaux périphériques modernes, en particulier pour les équipements qui privilégient une communication stable plutôt qu'une consommation électrique élevée.

Un déploiement typique en 802.3af utilise un seul câble Ethernet pour acheminer à la fois la connectivité réseau et l'alimentation vers un terminal compatible, tel qu'un téléphone IP.

Comment fonctionne le PoE 802.3af ?

Équipement source d'alimentation et périphériques alimentés

Tout déploiement 802.3af commence par deux rôles. Le premier est l'équipement source d'alimentation (PSE). C'est le côté qui fournit l'énergie, généralement un commutateur Ethernet compatible PoE ou un injecteur autonome. Le second est le périphérique alimenté (PD), c'est-à-dire le terminal conçu pour accepter l'alimentation via Ethernet. La norme existe pour que ces deux côtés puissent se reconnaître et interagir en toute sécurité.

Cette étape de sécurité est importante. Un commutateur compatible PoE ne pousse pas simplement de l'énergie sur chaque port cuivre en permanence. Il vérifie d'abord si un périphérique connecté est réellement conçu pour recevoir le PoE. Cela évite d'alimenter accidentellement des équipements non PoE et facilite grandement la gestion des déploiements mixtes.

Détection, classification et fourniture d'énergie

En termes simplifiés, le 802.3af fonctionne par étapes. Premièrement, le PSE effectue une détection pour vérifier qu'un périphérique alimenté valide est connecté. Ensuite, il peut effectuer une classification pour estimer les besoins en énergie de l'équipement. Après cela, le port applique la puissance de fonctionnement et continue à surveiller la liaison afin de pouvoir maintenir ou couper l'alimentation selon les besoins.

D'un point de vue déploiement, c'est l'une des raisons pour lesquelles le PoE semble si pratique. Les installateurs peuvent connecter un périphérique conforme et laisser le réseau gérer le reste. Le commutateur détermine si le terminal est éligible à l'alimentation, alloue un budget approprié et maintient l'équipement en ligne sans nécessiter d'installation électrique séparée à l'emplacement du terminal.

Pourquoi 15,4 W ne signifie pas que le terminal reçoit 15,4 W

L'une des incompréhensions les plus courantes concernant le 802.3af est le chiffre de la puissance. La norme est généralement décrite comme fournissant jusqu'à 15,4 watts, mais ce chiffre se réfère à la puissance maximale disponible côté source. Étant donné qu'une partie de l'énergie est perdue dans le câble, la puissance maximale garantie disponible pour le périphérique alimenté est inférieure.

Dans la plupart des résumés techniques, ce maximum utilisable côté équipement est indiqué à 12,95 watts. Cette différence est importante dans le choix réel des produits. Un équipement peut être dit alimenté par PoE, mais si sa consommation réelle en fonctionnement complet dépasse la limite 802.3af côté PD, il peut avoir besoin du 802.3at à la place. C'est pourquoi une budgétisation énergétique minutieuse est importante, même dans des installations Ethernet par ailleurs simples.

Caractéristiques techniques du 802.3af

Niveau de puissance et modèle de câblage

L'IEEE 802.3af est communément associé à jusqu'à 15,4 watts du côté PSE et jusqu'à 12,95 watts disponibles au niveau du PD. En termes de déploiement, cela le rend adapté aux terminaux de puissance modérée plutôt qu'aux équipements à forte charge. Il a été conçu autour d'un câblage Ethernet à paires torsadées standard et est devenu largement associé aux environnements Ethernet 10/100 et Gigabit à mesure que les réseaux évoluaient.

Dans les projets pratiques, cela signifie que le 802.3af fonctionne généralement bien pour les terminaux vocaux, les dispositifs vidéo modestes, les composants de contrôle d'accès, les terminaux d'interphone compacts et les terminaux sans fil légers. Lorsque des radiateurs, des mécanismes de rotation/zoom, des écrans plus grands ou des radios plus puissantes sont impliqués, les planificateurs se tournent souvent vers le PoE+ ou au-delà.

Compatibilité et coexistence avec les générations PoE plus récentes

Une autre raison pour laquelle le 802.3af reste utile est la compatibilité de l'écosystème. Les réseaux PoE modernes contiennent souvent un mélange d'équipements répartis sur plusieurs classes d'alimentation. Un commutateur plus récent peut prendre en charge le 802.3af, le 802.3at et le 802.3bt sur différents ports ou sur la même plateforme, tandis que de nombreux terminaux ne consomment encore qu'une puissance de niveau 802.3af.

Cette continuité descendante aide les organisations à évoluer progressivement. Elles n'ont pas besoin de remplacer chaque téléphone, interphone ou caméra simplement parce que la couche de commutation est passée à une norme plus récente. Tant que le PSE et le PD négocient correctement, les équipements de faible puissance peuvent continuer à fonctionner normalement dans un environnement mixte plus large.

Relation avec les injecteurs PoE et les midspans

Tous les déploiements 802.3af ne commencent pas par un commutateur PoE. Dans de nombreux scénarios de mise à niveau, un site peut déjà avoir des commutateurs non PoE. Dans ce cas, un injecteur midspan peut être inséré entre le commutateur et le terminal pour ajouter l'alimentation tout en préservant le chemin des données Ethernet. Cela est souvent utile lorsqu'il n'y a que quelques équipements périphériques qui ont besoin du PoE.

Cela rend le 802.3af particulièrement adapté aux mises à niveau progressives. Une organisation peut commencer avec quelques téléphones IP ou points d'accès alimentés par injection, puis passer plus tard à une commutation PoE intégrée à mesure que le nombre de terminaux alimentés augmente. La norme prend en charge les deux approches sans modifier la logique du terminal.

Principales utilisations du PoE 802.3af

Téléphones IP et terminaux de communication

L'une des utilisations classiques du 802.3af est la téléphonie IP. Les téléphones IP bénéficient grandement du déploiement monocâble, car ils ont besoin à la fois d'un accès réseau et d'une alimentation de fonctionnement fiable. Le PoE simplifie l'installation sur les bureaux, contribue à réduire l'encombrement des câbles et permet d'alimenter via des UPS centralisées au niveau de la couche commutation plutôt que par des adaptateurs locaux sur chaque bureau.

C'est l'une des raisons pour lesquelles le PoE a été étroitement associé à la téléphonie d'entreprise dès le départ. Aujourd'hui encore, de nombreux téléphones de bureau, téléphones muraux, interphones SIP et petits terminaux de radiomessagerie s'inscrivent confortablement dans l'enveloppe de puissance du 802.3af.

Points d'accès sans fil et infrastructure réseau légère

Les points d'accès sans fil sont une autre application courante du 802.3af, en particulier dans les premières générations Wi-Fi ou dans les déploiements intérieurs de faible puissance. Le placement au plafond devient beaucoup plus facile lorsqu'aucune prise secteur dédiée n'est requise. Un seul câblage structuré peut fournir à la fois la liaison montante et l'alimentation de fonctionnement.

Tous les points d'accès modernes ne peuvent pas rester dans les limites de puissance du 802.3af, mais de nombreux modèles plus petits ou aux fonctionnalités limitées le peuvent encore. Cela rend la norme utile dans les bureaux, les écoles, les commerces, les espaces temporaires et les succursales où des performances modérées sont acceptables et où la simplicité d'installation est importante.

Caméras IP, interphones et terminaux de contrôle d'accès

Le 802.3af est également largement utilisé pour les systèmes de sécurité et de gestion des bâtiments. Les caméras IP fixes, les interphones vidéo ou audio compacts, les bornes d'interphone, les lecteurs de badges et certaines passerelles de capteurs ou d'alarme utilisent souvent le PoE car ils sont installés aux extrémités du réseau où l'alimentation locale peut être peu pratique ou coûteuse à fournir.

Dans ces scénarios, la distribution centralisée de l'énergie présente un second avantage : la maintenance devient plus facile. Lorsque les terminaux sont alimentés via des commutateurs gérés, les administrateurs peuvent surveiller les états d'alimentation des ports, planifier plus clairement les budgets d'alimentation et, dans certains environnements, redémarrer à distance les équipements défaillants sans envoyer quelqu'un sur place.

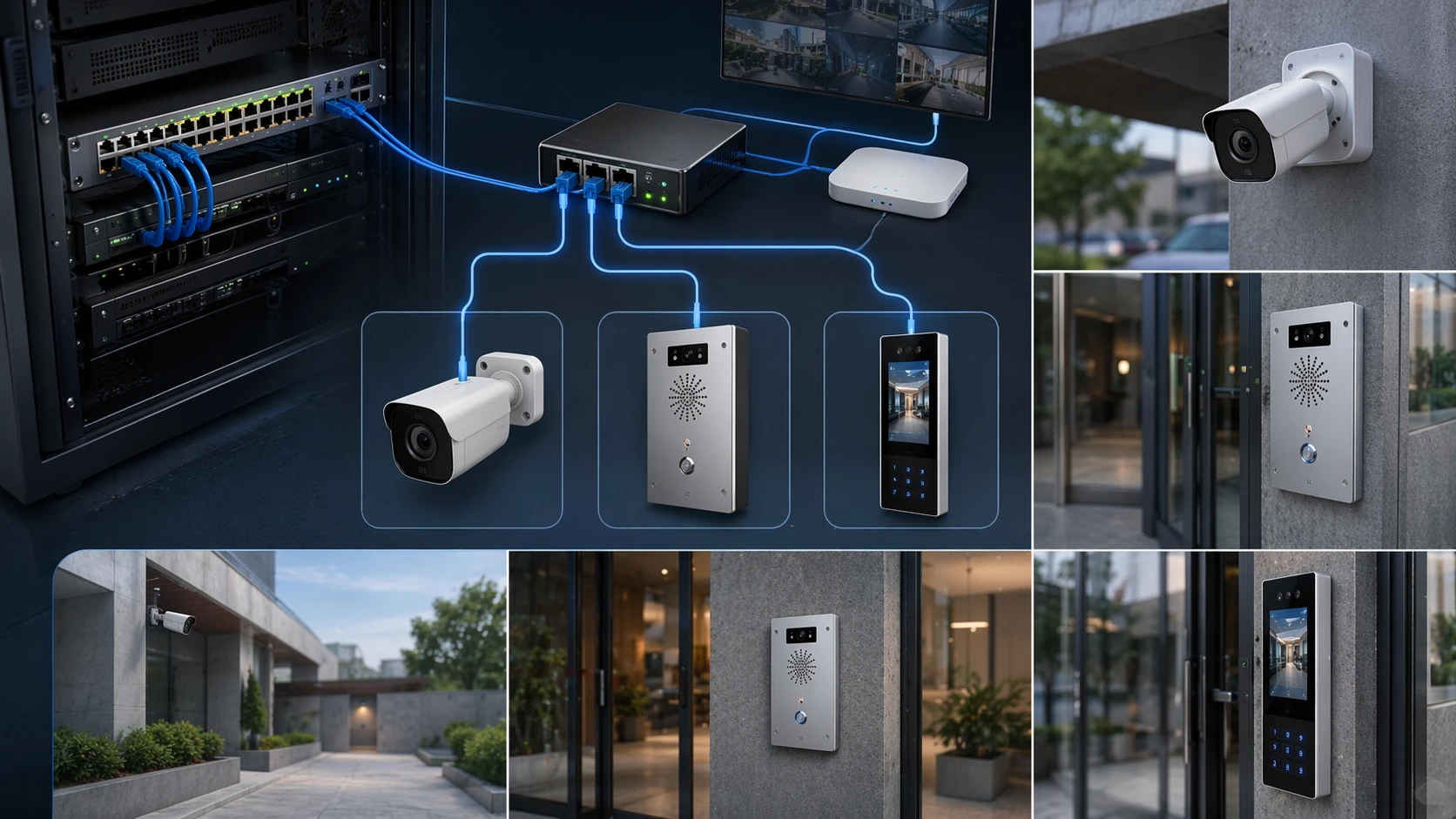

Le PoE 802.3af est couramment utilisé pour les périphériques terminaux tels que les caméras fixes, les terminaux d'interphone et les lecteurs de contrôle d'accès, où l'installation monocâble réduit la complexité sur le terrain.

Avantages du 802.3af dans les déploiements réels

Installation simplifiée

L'avantage le plus évident est aussi celui qui compte le plus en pratique : moins de câbles et moins d'alimentations locales. Utiliser une seule liaison Ethernet pour les données et l'alimentation réduit les efforts d'installation, évite la dépendance aux prises murales à proximité et donne aux concepteurs plus de flexibilité dans le placement des équipements.

Cela est particulièrement utile dans les couloirs, hall d'entrée, salles de classe, entrepôts, terminaux, points de contrôle et projets de rénovation où l'ajout d'infrastructure électrique serait plus lent ou plus coûteux que l'extension du câblage structuré.

Gestion centralisée de l'alimentation

Le PoE déplace une grande partie de la logique d'alimentation vers la couche réseau. Au lieu de s'appuyer sur de nombreux adaptateurs dispersés, l'organisation peut gérer l'alimentation à partir de l'infrastructure de commutation ou d'injecteurs centralisés. Cela peut améliorer la résilience lorsque la couche commutation est protégée par des UPS, et peut également simplifier le dépannage lorsqu'un terminal ne démarre pas.

Pour les systèmes de communication, l'alimentation centralisée est souvent plus précieuse qu'on ne le pense au premier abord. Si les téléphones de bureau, les interphones ou les dispositifs de radiomessagerie sont alimentés par le réseau et que le chemin de commutation central dispose d'une alimentation de secours, les services vocaux et d'alerte peuvent rester disponibles même lorsque l'alimentation secteur locale dans les zones utilisateurs est interrompue.

Mise à l'échelle plus propre pour les terminaux distribués

Lorsqu'un projet passe de quelques équipements à des dizaines ou des centaines, le 802.3af aide à maintenir une conception de périphérie plus cohérente. Les installateurs n'ont pas à prévoir la disponibilité de prises séparées pour chaque terminal. Au lieu de cela, ils peuvent calculer les budgets d'alimentation des commutateurs et les nombres de ports dans le cadre du processus de conception réseau.

C'est l'une des raisons pour lesquelles le PoE est devenu une partie si importante des déploiements modernes de communications unifiées et de bâtiments intelligents. La valeur n'est pas seulement d'alimenter un seul équipement. Elle est de fournir aux terminaux distribués un modèle de déploiement plus reproductible et plus facile à maintenir sur l'ensemble du site.

802.3af vs PoE+ et normes plus récentes

Quand le 802.3af est suffisant

Le 802.3af est généralement suffisant lorsque le terminal effectue une tâche ciblée avec un profil de puissance modeste. Les exemples typiques incluent de nombreux téléphones de bureau, bornes d'interphone basiques, points d'accès compacts, lecteurs de badges et caméras fixes sans fonctions auxiliaires lourdes. Dans ces cas, passer à une classe PoE supérieure peut ne fournir aucun avantage pratique.

C'est pourquoi de nombreux réseaux continuent d'utiliser des terminaux 802.3af même lorsque le matériel de commutation lui-même prend en charge des normes de puissance plus élevées. Faire correspondre le terminal au niveau de puissance correct est souvent plus efficace que de supposer que chaque équipement devrait utiliser la norme la plus récente disponible.

Quand le 802.3at ou le 802.3bt est un meilleur choix

Le PoE+ selon l'IEEE 802.3at est généralement choisi lorsque l'équipement a besoin de plus de puissance que ce que le 802.3af peut garantir de manière fiable. Cela s'applique souvent aux points d'accès double radio, aux caméras PTZ, aux panneaux d'interphone plus grands, aux téléphones vidéo avec des fonctionnalités plus exigeantes, ou aux équipements dotés de fonctions de chauffage ou de périphériques auxiliaires.

Pour des besoins de puissance encore plus élevés, le 802.3bt devient pertinent. Cela inclut les écrans plus grands, l'infrastructure sans fil avancée, les équipements industriels ou les équipements spécialisés sur le terrain. Le choix ne concerne pas vraiment quelle norme semble plus avancée. Il s'agit de savoir si la véritable exigence de fonctionnement du terminal s'inscrit dans le budget d'alimentation disponible.

Conseils de conception et de déploiement

Vérifiez la puissance requise côté équipement, pas seulement l'étiquette marketing

Lors de l'évaluation d'un équipement, ne vous arrêtez pas à la mention « PoE supporté ». Vérifiez la consommation électrique réelle et la classe PoE requise. Certains terminaux peuvent démarrer sur du 802.3af mais désactiver certaines fonctions si plus d'énergie n'est pas disponible. D'autres peuvent fonctionner dans des conditions idéales mais devenir instables lorsque les accessoires, les basses températures ou le fonctionnement en pleine fonctionnalité augmentent la consommation électrique.

C'est pourquoi l'examen des spécifications est important. Une bonne planification du déploiement commence par la puissance réelle requise par le PD, puis remonte en prenant en compte la longueur du câble, le budget d'alimentation du commutateur, les attentes de redondance et les conditions environnementales.

Planifiez les budgets d'alimentation des commutateurs dès le début

Dans les petits déploiements, le PoE peut sembler presque automatique. Dans les projets plus importants, la planification du budget d'alimentation devient essentielle. Un commutateur peut avoir de nombreux ports compatibles PoE, mais sa puissance totale disponible peut toujours être inférieure à la consommation maximale combinée de tous les terminaux connectés. Les concepteurs doivent vérifier à la fois les limites par port et la capacité totale du châssis ou de l'alimentation électrique.

Ceci est particulièrement important dans les systèmes de communication, les écoles, les nœuds de transport et les déploiements de sécurité où de nombreux équipements peuvent être installés à la fois. Un commutateur avec suffisamment de ports Ethernet n'est pas nécessairement un commutateur avec un budget d'alimentation suffisant.

Utilisez le PoE dans le cadre d'une stratégie de fiabilité plus large

Le PoE fonctionne mieux lorsqu'il est lié à une planification plus large de la résilience du réseau. Cela peut inclure une protection UPS pour les commutateurs PoE, des VLAN vocaux segmentés, un étiquetage clair des terminaux critiques et des outils de surveillance pouvant afficher à la fois l'état de la liaison et l'état de l'alimentation. Dans les environnements à forte communication, ces détails peuvent faire la différence entre un système qui fonctionne simplement et un système qui reste utilisable pendant une perturbation.

Pour les sites déployant des téléphones IP, des interphones, des bornes de radiomessagerie ou des terminaux industriels légers, le 802.3af est souvent plus qu'une fonctionnalité de commodité. Il devient une partie de la conception opérationnelle de l'ensemble du réseau de périphérie.

Applications dans différents secteurs

Bureaux d'entreprise et réseaux de campus

Dans les bureaux, écoles et environnements de campus, le 802.3af est le plus souvent associé aux téléphones, interphones d'entrée, équipements muraux et points d'accès légers. Ce sont des cas classiques où le déploiement monocâble réduit la complexité d'installation et facilite la relocalisation ou la reconfiguration au fil du temps.

La norme fonctionne également bien dans les projets d'infrastructure progressive car elle permet aux sites de déployer des équipements de communication et d'accès sans attendre la construction d'une alimentation locale supplémentaire dans tous les coins du bâtiment.

Bâtiments commerciaux et installations publiques

Les propriétés commerciales, les hôpitaux, les bâtiments de transport, les hôtels et les lieux de service public s'appuient souvent sur des terminaux réseau distribués de faible puissance. Les lecteurs de badges, les points d'assistance, les téléphones de bureau, les dispositifs de radiomessagerie compacts et les terminaux de surveillance peuvent tous bénéficier d'une distribution PoE normalisée.

Dans ces environnements, l'alimentation centralisée et la maintenance simplifiée sont souvent aussi précieuses que les économies d'installation initiales. Les équipes réseau peuvent gérer un grand nombre d'équipements distribués avec moins de dépendance aux adaptateurs locaux et aux modifications électriques sur le terrain.

Points de communication industriels et semi-industriels

Même dans les environnements industriels ou robustes, certains équipements réseau restent bien dans les limites du 802.3af. Les téléphones IP industriels, les panneaux opérateurs compacts, les bornes d'interphone de terrain, les terminaux de surveillance ou les passerelles de capteurs légers peuvent utiliser le 802.3af lorsque la conception de l'équipement est optimisée pour une consommation électrique modérée.

Ici, l'avantage n'est pas seulement la commodité. C'est un déploiement contrôlé. Un seul câble Ethernet peut simplifier l'agencement des armoires, réduire les pièces accessoires et faciliter la standardisation de la façon dont les terminaux de terrain de faible puissance sont installés sur plusieurs emplacements.

FAQ

Le 802.3af est-il identique au PoE+ ?

Non. Le 802.3af est la norme PoE d'origine, tandis que le PoE+ se réfère à l'IEEE 802.3at. La norme plus récente prend en charge un niveau de puissance plus élevé que le 802.3af.

Quelle est la puissance fournie par le 802.3af ?

Le 802.3af est généralement décrit comme fournissant jusqu'à 15,4 watts du côté PSE, avec jusqu'à 12,95 watts garantis pour le périphérique alimenté après prise en compte des pertes dans le câble.

Un commutateur 802.3af peut-il alimenter un téléphone IP ?

Oui, de nombreux téléphones IP sont spécifiquement conçus pour fonctionner dans les limites du budget d'alimentation du 802.3af. Cependant, certains téléphones avancés avec des écrans plus grands ou des fonctionnalités supplémentaires peuvent nécessiter plus de puissance.

Quels équipements utilisent généralement le 802.3af ?

Les exemples typiques incluent les téléphones IP, les points d'accès sans fil compacts, les caméras IP fixes, les terminaux d'interphone, les lecteurs de badges et autres terminaux réseau de puissance modeste.

Le PoE réduit-il le besoin d'adaptateurs secteur locaux ?

Oui. C'est l'un de ses principaux avantages en matière de déploiement. Le câble réseau peut fournir à la fois les données et l'alimentation électrique, ce qui supprime souvent la nécessité d'un adaptateur local séparé au niveau du terminal.

Quand devrais-je choisir le 802.3at plutôt que le 802.3af ?

Vous devriez passer au 802.3at lorsque la consommation électrique réelle du terminal dépasse ce que le 802.3af peut fournir de manière fiable, ou lorsque l'équipement active des fonctions importantes uniquement sous une classe PoE supérieure.
