Le connecteur RJ11 est l’une des interfaces les plus familières dans les systèmes traditionnels de communication vocale. Il est largement associé aux téléphones, télécopieurs, équipements DSL et autres appareils de communication à faible bande passante qui reposent sur la transmission de signaux analogiques ou à bande étroite. Même si les systèmes récents basés sur IP dominent désormais de nombreux réseaux modernes, le RJ11 reste pertinent dans la téléphonie, les infrastructures de bâtiment, les interfaces vocales industrielles et les mises à niveau de communications héritées.

En pratique, le RJ11 est apprécié parce qu’il est simple, compact, peu coûteux et facile à déployer. Il est utilisé depuis des décennies dans les environnements résidentiels, commerciaux et institutionnels où une connectivité vocale fiable au niveau de la ligne est nécessaire. Même dans les projets modernes, les installateurs, intégrateurs système et responsables de sites rencontrent encore des ports RJ11 lorsqu’ils travaillent avec des téléphones analogiques, lignes PSTN, passerelles, extensions PBX, composeurs d’alarme et certains dispositifs d’interphonie.

Les connecteurs RJ11 sont couramment utilisés pour les lignes téléphoniques analogiques et les interfaces de communication associées.

Qu’est-ce qu’un connecteur RJ11 ?

Un connecteur RJ11 est un petit connecteur modulaire couramment utilisé pour le câblage téléphonique. Il est généralement conçu pour transporter une ligne téléphonique, à l’aide d’un format compact de fiche et de prise facile à insérer, retirer et terminer. Dans de nombreuses situations quotidiennes, RJ11 est le connecteur que l’on associe aux téléphones fixes et aux prises téléphoniques murales.

Le terme “RJ” vient de “Registered Jack”, un format d’interface normalisé historiquement utilisé dans les télécommunications. RJ11 désigne un style précis de connexion modulaire utilisé pour les circuits de qualité vocale. Même si le terme est souvent employé de manière large, RJ11 décrit généralement un corps de connecteur à 6 positions avec un plus petit nombre de contacts métalliques réellement installés à l’intérieur, le plus souvent pour une ligne analogique.

Comme il est physiquement plus petit que les connecteurs réseau tels que RJ45, le RJ11 convient bien aux terminaux vocaux et aux appareils de communication compacts. Il est conçu pour une connexion simple plutôt que pour le transport de données à haut débit, ce qui explique pourquoi il continue d’apparaître dans la téléphonie traditionnelle plutôt que dans les réseaux Ethernet.

Le RJ11 doit être compris comme un connecteur modulaire compact conçu principalement pour les connexions de lignes téléphoniques analogiques, et non pour les réseaux de données Ethernet modernes.

Structure de base d’un connecteur RJ11

Conception modulaire compacte

Un connecteur RJ11 utilise généralement un corps à 6 positions. En pratique, cela signifie que le connecteur plastique peut accueillir jusqu’à six positions, mais toutes ne doivent pas nécessairement être équipées de contacts métalliques. La version téléphonique la plus courante utilise la paire centrale, suffisante pour une seule ligne vocale.

Cette conception modulaire a rendu l’installation plus rapide et plus normalisée dans les maisons, bureaux, hôtels, écoles et salles de communication. Au lieu de câbler chaque téléphone directement de façon permanente, les techniciens pouvaient utiliser des méthodes de raccordement plug-and-play pour les terminaux et interfaces de ligne.

Disposition courante des contacts

Dans les applications téléphoniques standard à une seule ligne, les deux contacts centraux sont les plus importants. Ils transportent la ligne vocale analogique principale. Certaines variantes modulaires apparentées utilisent des contacts supplémentaires pour des lignes additionnelles ou des fonctions auxiliaires, mais l’usage de base du RJ11 se concentre sur la paire centrale.

Cette disposition simple est l’une des raisons pour lesquelles le RJ11 est resté populaire aussi longtemps. Il répond au besoin central de communication vocale sans la complexité des formats de connecteurs plus grands destinés aux données ou au câblage structuré multipaire.

Languette de verrouillage et installation facile

Comme les autres fiches modulaires, le RJ11 utilise une languette plastique de verrouillage qui s’enclenche dans la prise correspondante. Cela crée une connexion mécanique sûre tout en permettant un remplacement facile. Pour les installateurs et équipes de maintenance, cela signifie que les combinés, cordons ou cavaliers de ligne défaillants peuvent souvent être remplacés rapidement sans recâblage important.

Cette commodité est particulièrement utile dans les environnements comportant de nombreux points vocaux, comme les réceptions, chambres d’hôtel, postes de sécurité, points de dispatch, postes médicaux et déploiements PBX hérités.

Principales caractéristiques du connecteur RJ11

Petite taille et interface simple

L’une des caractéristiques les plus évidentes du RJ11 est son format compact. Il occupe très peu d’espace sur un appareil, ce qui explique son utilisation durable sur les téléphones, modems, composeurs et prises murales. Pour les fabricants d’équipements, cela permet de conserver des agencements de terminaux propres et pratiques.

La simplicité de l’interface réduit également la confusion dans les installations uniquement vocales. Un technicien peut rapidement identifier le type de port et comprendre qu’il est destiné à une ligne téléphonique plutôt qu’à une liaison Ethernet.

Adapté aux circuits vocaux analogiques

Le RJ11 est optimisé pour la téléphonie traditionnelle et d’autres applications de signalisation basse fréquence. Il est couramment utilisé pour la communication vocale analogique, la distribution du signal de sonnerie et les fonctions téléphoniques au niveau de la ligne. Dans de nombreux systèmes, il connecte les appareils terminaux au réseau téléphonique public commuté, aux extensions analogiques PBX ou aux passerelles vocales.

Cela rend le RJ11 particulièrement courant lorsque des terminaux analogiques doivent encore coexister avec une infrastructure plus récente. Par exemple, une passerelle VoIP peut présenter des interfaces FXS ou FXO via des ports RJ11 afin d’intégrer des téléphones hérités ou des trunks de ligne dans une plateforme de communication basée sur IP.

Le RJ11 reste largement utilisé lorsque les appareils vocaux analogiques doivent se connecter de manière fiable et simple.

Faible coût et large disponibilité

Les connecteurs RJ11, cordons et outils de terminaison sont peu coûteux et largement disponibles sur les marchés mondiaux. Ils sont donc pratiques pour les remplacements à grande échelle, la maintenance courante et l’extension d’installations héritées. Dans les projets où des lignes analogiques restent nécessaires, le RJ11 aide à maintenir des coûts de matériel et de service maîtrisés.

Comme le format est utilisé depuis de nombreuses années, il est également facile de trouver des câbles, combinés, répartiteurs, coupleurs, prises murales et accessoires d’interface compatibles.

Remplacement rapide sur le terrain

Une autre caractéristique pratique est la facilité d’entretien. Si un cordon téléphonique est endommagé ou qu’un terminal est déplacé, les équipes de maintenance peuvent souvent remplacer ou rerouter la connexion RJ11 en quelques minutes. Cela soutient une récupération rapide dans les services d’assistance, comptoirs publics, dortoirs et bureaux de sites où la communication vocale reste importante pour l’exploitation.

Dans les environnements mixtes anciens et modernes, cette facilité de manipulation fait du RJ11 un pont utile entre les habitudes de câblage héritées et les mises à niveau actuelles de communication.

Comment le câblage RJ11 est couramment utilisé

Connexion téléphonique à une seule ligne

L’usage le plus courant du RJ11 est une ligne téléphonique analogique unique. Dans cette configuration, la paire centrale transporte la ligne active. Cela suffit pour les appels vocaux standard et reste le déploiement classique des téléphones de bureau, téléphones muraux et nombreux terminaux vocaux simples.

Comme l’exigence de câblage est minimale, cette configuration est simple à terminer et à dépanner. Si la tension de ligne, la tonalité ou la sonnerie est présente sur la paire centrale, le terminal peut généralement fonctionner sans complexité supplémentaire.

Prise en charge de variantes modulaires apparentées

Dans l’usage réel, plusieurs connecteurs modulaires de style téléphonique similaires sont parfois appelés globalement RJ11, même lorsque le nombre exact de contacts diffère. C’est l’une des raisons pour lesquelles le terme peut occasionnellement prêter à confusion. Toutefois, dans la plupart des discussions sur les équipements, “port RJ11” indique encore clairement une interface analogique de style téléphonique plutôt qu’un port de réseau de données.

Lors de l’examen des spécifications, il est toujours utile de vérifier le nombre exact de contacts et le type de signal prévu, en particulier avec les passerelles, équipements PBX, dispositifs d’accès ou matériels de communication d’alarme.

Non destiné aux réseaux Ethernet

Bien que RJ11 et RJ45 puissent sembler visuellement similaires aux non-spécialistes, ils sont conçus pour des objectifs différents. Le RJ11 est généralement utilisé pour les lignes téléphoniques, tandis que le RJ45 est le format de connecteur modulaire standard associé aux réseaux Ethernet. Brancher le mauvais câble dans la mauvaise interface peut provoquer des erreurs d’installation ou une incompatibilité d’équipement.

Dans les projets de communication, un étiquetage clair est important, en particulier lorsque téléphonie analogique, téléphonie IP, contrôle d’accès, systèmes d’alarme et câblage structuré coexistent.

RJ11 vs RJ45 : quelle est la différence ?

RJ11 et RJ45 sont tous deux des connecteurs modulaires, mais ils appartiennent à des catégories d’application différentes. RJ11 est principalement lié à la téléphonie et aux circuits analogiques, tandis que RJ45 est associé aux réseaux de données Ethernet. La différence n’est pas seulement fonctionnelle, mais aussi physique, car RJ45 est plus large et prend en charge davantage de conducteurs.

Pour les techniciens et acheteurs, comprendre cette distinction aide à éviter les confusions lors de l’approvisionnement, de l’installation des équipements et de la planification du câblage. Un système de communication peut contenir des interfaces RJ11 et RJ45, mais chacune joue un rôle différent dans la topologie globale.

RJ11 est associé à la connectivité vocale analogique, tandis que RJ45 est associé aux réseaux de données IP. Ils peuvent sembler liés, mais ils ne sont pas interchangeables dans la conception d’un système.

Applications courantes du connecteur RJ11

Téléphones fixes et téléphones de bureau

L’application la plus classique du RJ11 est le combiné ou le cordon de ligne utilisé avec les téléphones fixes. Les maisons, bureaux, chambres d’hôtel, réceptions et comptoirs de service public dépendent depuis longtemps du câblage téléphonique basé sur RJ11 pour la communication quotidienne.

Même dans les lieux qui migrent vers une infrastructure entièrement IP, des téléphones analogiques peuvent rester en service pour les lignes de secours, postes de sécurité, téléphones d’urgence d’ascenseur ou circuits utilitaires dédiés.

Systèmes PBX et extensions analogiques

De nombreux systèmes PBX et architectures d’extensions analogiques utilisent des interfaces RJ11 pour connecter des postes téléphoniques ou points de distribution de ligne. Dans les environnements d’entreprise hérités, ces interfaces restent courantes dans les agences, bâtiments de service, dortoirs, entrepôts et installations administratives.

Lors des mises à niveau de communication, le RJ11 continue souvent de jouer un rôle parce que les téléphones analogiques et le câblage existant peuvent encore être opérationnels et économiques. Dans ce cas, des adaptateurs, passerelles ou systèmes PBX hybrides aident à prolonger la durée de vie du système sans remplacement complet immédiat.

Passerelles VoIP et conversion téléphonique

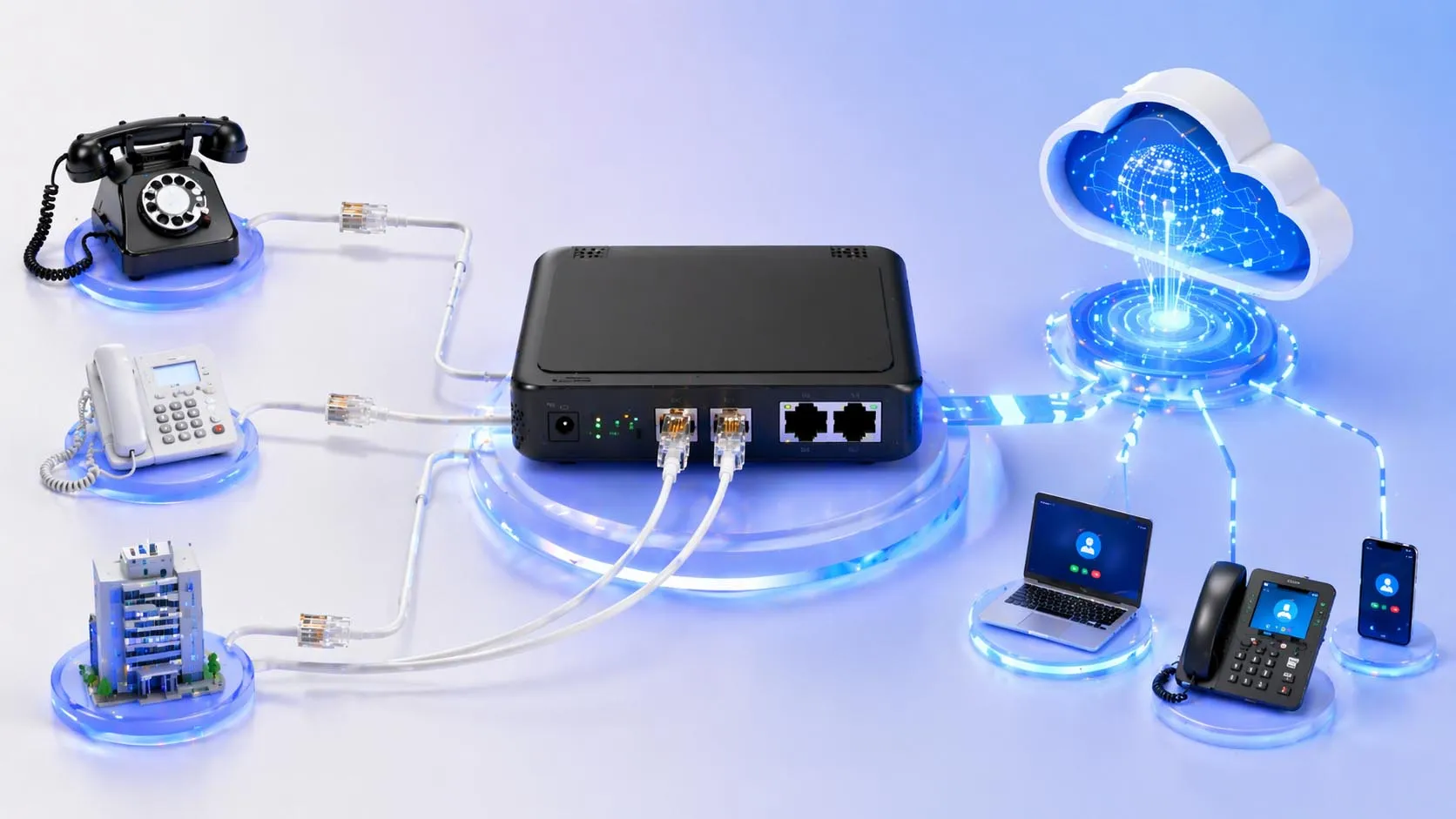

Dans de nombreux scénarios d’intégration modernes, le RJ11 apparaît sur les ports FXS et FXO des passerelles vocales. Ces ports permettent à des appareils analogiques ou lignes PSTN de se connecter à un environnement de communication basé sur IP. C’est particulièrement utile lorsqu’une organisation souhaite conserver des téléphones hérités, trunks analogiques ou appareils spécialisés tout en introduisant des plateformes SIP ou IP PBX.

Par exemple, des téléphones analogiques dans d’anciennes pièces ou zones opérationnelles peuvent se connecter par RJ11 à une passerelle FXS, tandis que la passerelle elle-même se connecte au réseau IP par Ethernet. Cette approche offre une voie de migration pratique sans imposer le remplacement immédiat de tous les terminaux.

Le RJ11 apparaît souvent sur les interfaces de passerelle analogique qui connectent la téléphonie héritée aux systèmes IP modernes.

Télécopieurs, dispositifs de numérotation et équipements DSL

Le RJ11 a également été largement utilisé avec les télécopieurs, modems commutés, répartiteurs DSL et appareils télécoms associés. Même si certaines de ces applications sont moins courantes aujourd’hui, elles existent encore dans de nombreuses institutions, bureaux administratifs, comptoirs de service et systèmes d’infrastructure.

Dans certaines régions et industries, ces appareils restent intégrés aux workflows opérationnels, aux processus de conformité ou aux procédures de communication de secours, ce qui explique pourquoi la prise en charge RJ11 reste importante.

Panneaux d’alarme, téléphones d’urgence et terminaux spécialisés

Certains panneaux d’alarme, téléphones d’ascenseur, points de communication de bâtiment et appareils de reporting spécialisés utilisent également des interfaces RJ11. Dans ces environnements, l’objectif n’est pas le réseau à haut débit, mais un accès de ligne stable et direct pour des fonctions simples de voix ou de signalisation.

C’est l’une des raisons pour lesquelles le RJ11 reste pertinent dans la gestion des installations et les rénovations industrielles. Même lorsque l’ossature principale devient basée sur IP, certains appareils critiques de périphérie continuent de dépendre d’interfaces analogiques pour des raisons de compatibilité ou de réglementation.

Avantages de l’utilisation du RJ11

Facile à comprendre et à déployer

Le RJ11 est familier aux installateurs comme aux utilisateurs. Le format du connecteur est intuitif, le principe de câblage est simple et l’écosystème matériel est mature. Cela réduit la courbe d’apprentissage pour le personnel de maintenance et simplifie le déploiement sur le terrain.

Dans les petits sites ou les circuits uniquement vocaux, cette simplicité peut constituer un véritable avantage opérationnel.

Utile pour la continuité des systèmes hérités

De nombreuses organisations ne peuvent pas remplacer tous les appareils analogiques en une seule fois. Le RJ11 aide à préserver la continuité des téléphones installés, lignes fax, composeurs d’alarme et interfaces de contrôle analogiques. Cela peut réduire la pression de mise à niveau et permettre une modernisation des communications par étapes.

Pour les concepteurs de systèmes, cette transition progressive est souvent plus pratique qu’un remplacement complet et immédiat de l’infrastructure.

Fiable pour les connexions de ligne à usage précis

Lorsque le besoin est une connectivité téléphonique de base, le RJ11 reste une option efficace et éprouvée. Il ne cherche pas à répondre à tous les besoins de communication. Sa force est de bien accomplir une tâche précise : fournir une interface physique simple pour la voix analogique et les circuits télécoms associés.

Cette spécialisation est l’une des raisons pour lesquelles il est resté en service pendant tant d’années dans une grande variété d’environnements.

Limites du RJ11

Non adapté aux données réseau à haut débit

Le RJ11 ne doit pas être considéré comme un substitut à la connectivité Ethernet. Il n’est pas conçu pour les exigences de transmission de données structurées des environnements LAN modernes. Les appareils tels que téléphones IP, ordinateurs, points d’accès sans fil et caméras utilisent généralement des connexions réseau basées sur RJ45, et non des interfaces de ligne RJ11.

Utiliser le bon type de connecteur est essentiel pour les performances comme pour la compatibilité du système.

Rôle limité dans les environnements tout IP

À mesure que les systèmes de communication migrent vers SIP, VoIP et les plateformes IP unifiées, le rôle du RJ11 devient plus spécialisé. Il reste utile, mais souvent en périphérie du système plutôt qu’au cœur. Sa présence est la plus forte dans les déploiements hybrides, la conservation d’équipements hérités et les interfaces analogiques spécifiques.

Cela signifie que le RJ11 n’est plus le connecteur de communication universel qu’il a été, mais il conserve une valeur réelle lorsque la prise en charge des lignes analogiques reste nécessaire.

Conclusion

Le connecteur RJ11 est une interface modulaire compacte principalement utilisée pour les lignes téléphoniques et de communication analogique. Sa longue histoire, sa structure simple, son faible coût et sa large compatibilité en ont fait un composant standard de la téléphonie pendant des décennies. Même si les communications modernes évoluent vers les réseaux IP, le RJ11 reste important dans les téléphones de bureau, extensions PBX, lignes fax, passerelles, téléphones d’urgence et de nombreuses conceptions de systèmes hybrides.

Pour toute personne travaillant avec une infrastructure vocale, des rénovations de bâtiment, des appareils analogiques ou l’intégration de passerelles, comprendre le RJ11 reste utile. Cela aide à distinguer les interfaces téléphoniques des ports Ethernet, soutient une planification d’installation plus fluide et facilite la connexion d’équipements hérités à des environnements de communication modernes.

En bref, le RJ11 est un petit connecteur ayant un rôle très spécifique : assurer une connectivité de ligne analogique fiable lorsque des interfaces téléphoniques simples, pratiques et éprouvées restent nécessaires.

FAQ

Le RJ11 est-il la même chose qu’un connecteur téléphonique ?

Dans l’usage courant, oui. Le RJ11 est le connecteur auquel la plupart des gens pensent lorsqu’ils parlent d’une fiche téléphonique traditionnelle ou d’un connecteur de ligne téléphonique.

Peut-on utiliser le RJ11 pour Ethernet ?

Non. Le RJ11 est généralement destiné aux applications téléphoniques et aux lignes analogiques, tandis que les réseaux Ethernet utilisent des connecteurs de type RJ45 et du câblage réseau structuré.

Quels appareils utilisent couramment le RJ11 ?

Les exemples courants incluent les téléphones fixes, télécopieurs, modems, extensions analogiques PBX, équipements DSL, composeurs d’alarme et ports de passerelle FXS ou FXO.

Quel est le principal avantage du RJ11 ?

Son principal avantage est la simplicité. Le RJ11 est compact, facile à installer, peu coûteux et bien adapté aux connexions de lignes vocales analogiques.

Le RJ11 est-il encore utilisé aujourd’hui ?

Oui. Bien qu’il soit moins central dans les environnements entièrement basés sur IP, le RJ11 reste largement utilisé dans la téléphonie héritée, les interfaces analogiques, les systèmes de communication hybrides et les appareils vocaux spécialisés.

Quelle est la différence entre RJ11 et RJ45 ?

RJ11 sert principalement aux lignes téléphoniques analogiques, tandis que RJ45 sert principalement aux réseaux Ethernet. RJ45 est plus grand et prend en charge des applications de réseau de données pour lesquelles RJ11 n’est pas conçu.
