Une passerelle de téléphonie est un équipement ou un système de communication qui relie différents réseaux vocaux et convertit les appels entre plusieurs méthodes de signalisation, formats média, interfaces de ligne ou technologies de transport. Elle permet aux systèmes téléphoniques traditionnels, téléphones analogiques, plateformes PBX, lignes PSTN, trunks ISDN, serveurs SIP, réseaux VoIP, passerelles mobiles et plateformes d’entreprise de fonctionner ensemble.

Dans de nombreuses organisations, la voix n’existe pas sous un seul format. Une entreprise peut utiliser en même temps des lignes analogiques, liaisons numériques, équipements PBX anciens, téléphones SIP, services cloud, fax, systèmes d’appel général et téléphones d’urgence. La passerelle permet à ces éléments d’échanger des appels sans remplacer immédiatement chaque appareil.

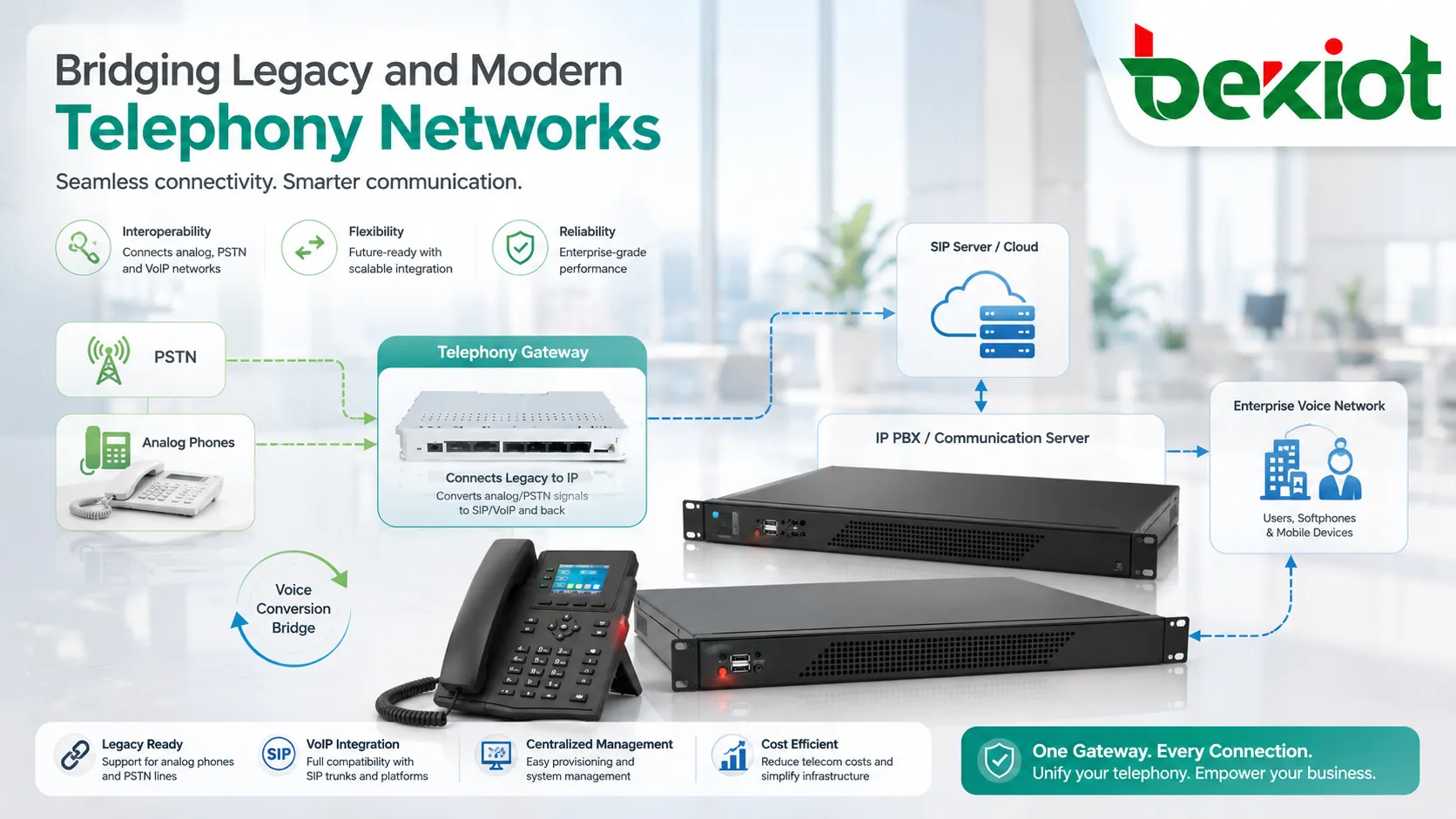

Le pont entre les anciens et les nouveaux réseaux vocaux

Les systèmes téléphoniques traditionnels reposaient sur la voix à commutation de circuits. Les appels passaient par des lignes cuivre analogiques, liaisons numériques E1/T1, ISDN PRI ou réseaux d’opérateur. Les communications modernes utilisent de plus en plus SIP, VoIP, IP PBX, téléphonie cloud, communications unifiées et dispatch IP.

Le défi est que beaucoup d’organisations ne peuvent pas tout migrer vers IP en une seule étape. Elles peuvent avoir des numéros existants, équipements analogiques d’urgence, fax, téléphones d’ascenseur, téléphones de chambres, composeurs d’alarme, interfaces d’appel général ou investissements PBX encore nécessaires. La passerelle crée un chemin de migration contrôlé.

Au lieu d’imposer un remplacement complet, la passerelle traduit entre l’environnement hérité et le côté IP. Elle aide à conserver les lignes, protéger les anciens équipements, connecter des agences distantes, prendre en charge les trunks SIP et étendre les services vocaux entre différents réseaux.

Comment fonctionne le processus de conversion

Traduction de la signalisation

Chaque appel nécessite de la signalisation. Celle-ci indique qui appelle, quel numéro est composé, si la destination sonne, quand l’appel est répondu et quand il se termine. Les réseaux n’emploient pas tous les mêmes méthodes.

Une passerelle peut convertir démarrage de boucle analogique, FXO, FXS, ISDN PRI, E1/T1, interfaces liées à SS7, signalisation GSM ou d’autres signalisations téléphoniques en signalisation SIP pour une IP PBX ou une plateforme VoIP. Les appels peuvent ainsi être établis correctement entre systèmes différents.

Conversion des médias

Une fois l’appel établi, l’audio doit circuler entre les terminaux. Les systèmes traditionnels utilisent parfois des signaux électriques analogiques ou des canaux numériques, alors que les systèmes IP transportent généralement la voix sous forme de paquets RTP.

La passerelle convertit le chemin média afin que la voix passe entre ces formats. Elle peut aussi gérer les codecs, l’annulation d’écho, le réglage de gain, la mise en paquets, la conversion DTMF et le tampon de gigue selon l’application.

Traitement des numéros

Les numéros peuvent devoir être formatés avant d’être routés. Un utilisateur peut composer une extension courte, un numéro local, un numéro international ou un préfixe d’accès au trunk. La passerelle peut modifier les chiffres, ajouter des préfixes, retirer des codes, normaliser les numéros ou router selon un plan de numérotation.

C’est particulièrement important lors de la connexion de PBX anciens à des trunks SIP ou lors du routage d’appels entre plusieurs sites ayant des plans de numérotation différents.

Sélection des routes

Une passerelle peut choisir le chemin qu’un appel doit prendre. Les appels locaux peuvent passer par PSTN, les appels longue distance par trunks SIP, les appels d’urgence par une route dédiée et les appels de secours par un autre trunk si la connexion principale échoue.

Les règles de routage aident à contrôler les coûts, améliorer la fiabilité et maintenir les appels importants disponibles en cas de problème réseau ou opérateur.

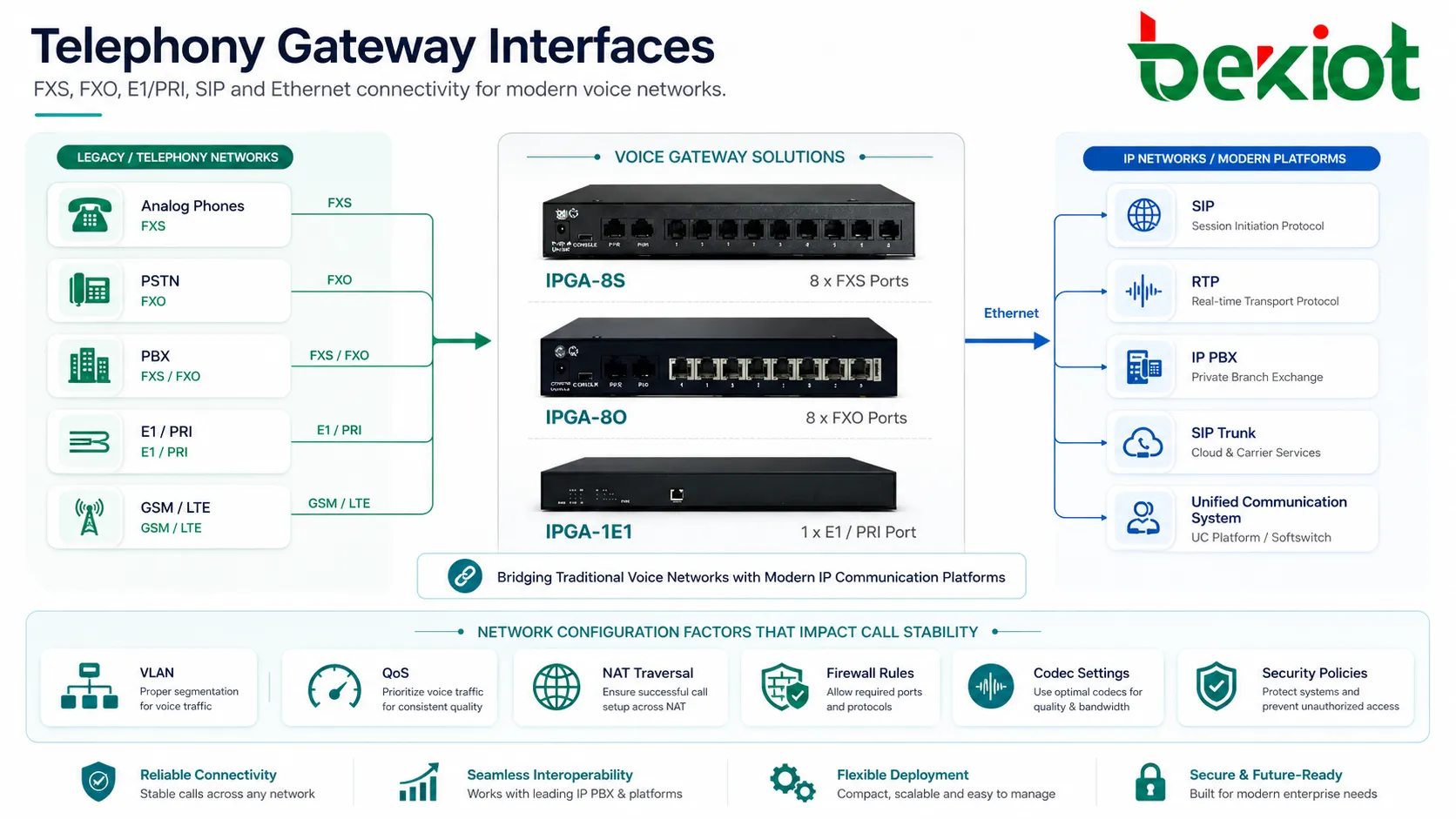

Types d’interfaces courants

Ports FXS

Les ports FXS fournissent un service téléphonique analogique à des téléphones, fax, téléphones d’ascenseur, téléphones d’urgence ou modems. Ils fournissent tonalité, tension de sonnerie et alimentation de ligne à l’appareil connecté.

Les passerelles FXS sont utiles lorsque des terminaux analogiques doivent rejoindre une IP PBX ou une plateforme SIP. Elles permettent de conserver certains équipements tout en modernisant le cœur du système téléphonique.

Ports FXO

Les ports FXO se connectent aux lignes analogiques du réseau public ou d’une PBX ancienne. Du point de vue de la ligne, ils se comportent comme des téléphones analogiques et permettent aux appels d’entrer ou de sortir via PSTN.

Les passerelles FXO sont souvent utilisées pour raccorder des trunks analogiques existants à une plateforme VoIP ou pour conserver des lignes PSTN comme routes de secours.

Interfaces E1/T1 et PRI

Les passerelles de liaisons numériques relient PBX, circuits opérateur et plateformes IP à travers des interfaces E1, T1 ou PRI. Elles sont fréquentes dans les migrations où une PBX héritée ou un trunk numérique opérateur doit rejoindre une infrastructure SIP.

Les passerelles PRI peuvent transporter de nombreux appels simultanés et prendre en charge l’identification de l’appelant, le DID, la présentation du numéro sortant et le contrôle structuré selon l’opérateur et la configuration PBX.

Interfaces GSM et LTE

Les passerelles mobiles connectent les systèmes téléphoniques d’entreprise aux réseaux cellulaires. Elles servent au secours mobile, aux sites distants, aux déploiements temporaires ou aux lieux où l’accès filaire est limité.

Elles exigent une gestion attentive des cartes SIM, une revue des règles opérateur, des tests de qualité radio et une planification des coûts d’appel.

Ports SIP et réseau IP

Côté IP, les passerelles se connectent généralement par Ethernet et communiquent avec SIP, RTP et des protocoles associés. Elles peuvent s’enregistrer sur une IP PBX, se connecter à un fournisseur de liaison SIP ou fonctionner dans un système UC.

La configuration réseau est essentielle. VLAN, QoS, traversée NAT, règles de pare-feu, codecs et politiques de sécurité peuvent tous influencer la stabilité des appels.

Fonctions importantes à évaluer

Compatibilité des protocoles

Une passerelle doit prendre en charge les protocoles et interfaces nécessaires aux systèmes existants et cibles. Pour les projets VoIP, la compatibilité SIP est particulièrement importante. Elle doit fonctionner avec IP PBX, serveur SIP, SBC, fournisseur SIP ou plateforme UC.

La compatibilité doit être testée avec des scénarios réels : appels entrants, sortants, transfert, attente, DTMF, fax, identification de l’appelant, appels d’urgence et routes de basculement.

Contrôle de la qualité vocale

La qualité vocale dépend du codec, de l’annulation d’écho, du gain, du timing des paquets, du tampon de gigue, de la stabilité réseau et de l’état de ligne. La passerelle doit assurer une conversion audio stable entre monde hérité et IP.

Pour les lignes analogiques, l’adaptation d’impédance et le contrôle d’écho comptent beaucoup. Pour les appels SIP, il faut maîtriser perte de paquets, gigue, latence et incompatibilité de codec.

Gestion du plan de numérotation

Le plan de numérotation définit comment les numéros sont traités et routés. La passerelle peut ajouter des chiffres, retirer des préfixes, bloquer certains numéros, router les urgences, choisir des trunks ou normaliser les formats.

Un plan clair réduit les erreurs de routage et facilite la maintenance. Le mauvais traitement des numéros est l’une des causes les plus fréquentes de problèmes de déploiement.

Basculement et routage de secours

Certaines passerelles prennent en charge des routes de secours quand un trunk, opérateur, réseau ou serveur devient indisponible. Les appels peuvent passer par un autre trunk SIP, une ligne analogique, un réseau mobile ou un chemin PBX local.

Cette fonction est précieuse pour les entreprises qui ont besoin de continuité vocale pendant les pannes réseau, défaillances opérateur ou fenêtres de maintenance PBX.

Gestion et supervision

Les passerelles modernes incluent souvent gestion web, configuration à distance, tableaux de bord, journaux d’appels, alarmes, SNMP, syslog, outils de mise à niveau et options de configuration automatique.

La supervision aide les administrateurs à détecter défauts de trunks, échecs d’enregistrement, problèmes de lignes, taux d’échec élevés, pertes de paquets ou trafic anormal avant que les utilisateurs ne signalent une panne majeure.

Valeur métier dans les projets de migration

La valeur principale d’une passerelle est la migration progressive. Beaucoup d’organisations veulent la souplesse de la téléphonie IP tout en conservant lignes PSTN, équipements analogiques, liaisons numériques ou PBX anciens. La passerelle fait fonctionner les deux mondes pendant la transition.

Cela réduit les risques car les utilisateurs peuvent migrer par étapes. Les services critiques comme téléphones d’urgence, lignes fax, composeurs d’alarme, téléphones d’ascenseur et lignes d’accueil peuvent être testés avant une migration complète.

Dans les déploiements d’entreprise et industriels, les passerelles IPGA de Becke Telcom peuvent être envisagées pour connecter téléphones analogiques, lignes PSTN, plateformes SIP, systèmes IP PBX et réseaux vocaux multisites. La couche IPGA relie les ressources existantes à une architecture IP moderne avec routage, conversion et gestion plus centralisés.

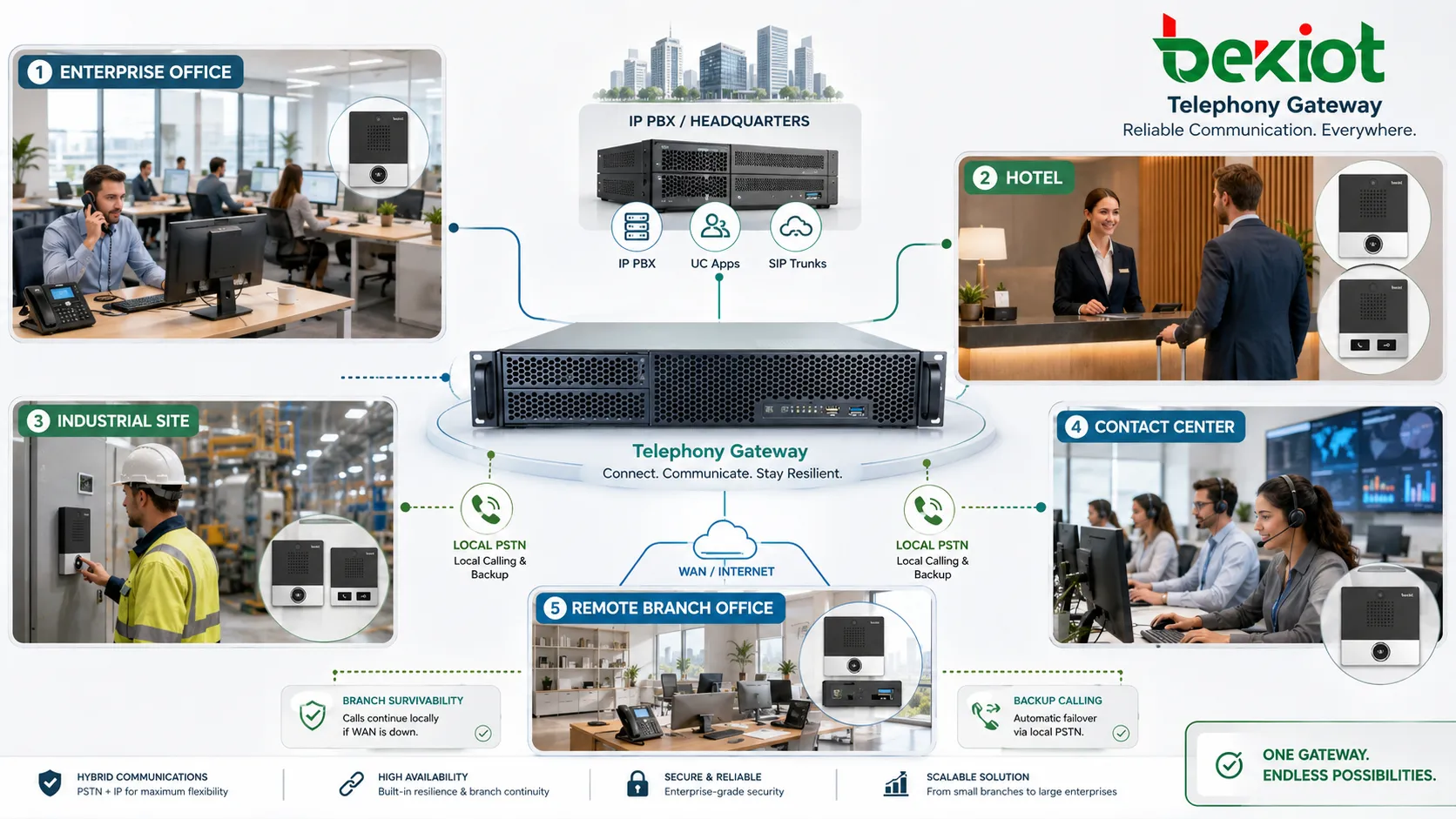

Applications dans différents environnements

Communication bureautique d’entreprise

Les entreprises utilisent des passerelles pour relier IP PBX, lignes PSTN, PBX anciennes, extensions analogiques, fax et trunks SIP. Elles modernisent ainsi la voix sans remplacer tous les équipements à la fois.

Les déploiements de bureau se concentrent souvent sur le contrôle des coûts, la conservation des numéros, le routage, l’identification de l’appelant et la stabilité des appels quotidiens.

Systèmes hôteliers et d’accueil

Les hôtels peuvent encore utiliser téléphones analogiques de chambres, systèmes de réception, téléphones de back-office, téléphones d’urgence et PBX intégrées au PMS. Une passerelle connecte ces services à une infrastructure vocale IP.

Cela permet de moderniser la téléphonie centrale tout en continuant à prendre en charge les téléphones de chambres et les processus de service hérités.

Sites industriels et infrastructures utilitaires

Usines, centrales, raffineries, mines, ports et transports utilisent des passerelles pour relier téléphones d’urgence, équipements analogiques de terrain, systèmes d’appel général, téléphones de salle de contrôle et plateformes de dispatch SIP.

Ces environnements exigent souvent une exploitation robuste, un routage stable, des chemins de secours et l’intégration avec des systèmes de communication de sécurité.

Centres de contact et équipes de service

Les centres de contact peuvent connecter leurs plateformes SIP à des trunks traditionnels, lignes PSTN de secours, services fax ou PBX héritées. Cela soutient les appels entrants et sortants pendant la migration ou l’exploitation hybride.

Le routage de la passerelle peut aussi séparer campagnes, opérateurs, routes de secours et plans régionaux de numérotation.

Agences distantes et réseaux multisites

Les agences peuvent avoir besoin d’un accès PSTN local tout en restant connectées à une IP PBX centrale ou à la plateforme du siège. La passerelle fournit sortie locale, appels de secours et survivabilité de l’agence.

C’est utile lorsque les liens WAN sont instables ou lorsque les exigences locales d’appels d’urgence doivent être préservées.

Facteurs de conception avant le déploiement

Capacité d’appels

La passerelle doit supporter le nombre prévu d’appels simultanés. Une petite passerelle analogique peut avoir peu de canaux, tandis qu’une passerelle numérique peut gérer de nombreux appels concurrents.

La capacité doit être planifiée selon le volume de pointe, la taille des sites, le type de trunk, les exigences d’urgence et la croissance future.

Plan de numérotation

Avant l’installation, les administrateurs doivent définir le traitement des extensions internes, numéros publics, numéros d’urgence, fax, DID et identifiants sortants.

Une structure de numérotation mal conçue peut créer conflits de routage, mauvais affichage de numéro, échecs entrants et dépannage difficile.

Préparation du réseau

Pour SIP et VoIP, le réseau IP doit supporter la voix en temps réel. Switches, routeurs, pare-feu, VLAN, QoS, NAT et bande passante WAN doivent être vérifiés avant le déploiement.

La voix consomme moins de bande passante que la vidéo, mais elle est sensible au délai, à la gigue et à la perte de paquets. Un réseau faible peut dégrader une bonne passerelle.

Politique de sécurité

Comme les passerelles relient plusieurs réseaux, la sécurité est essentielle. Il faut protéger l’accès de gestion, désactiver les services inutiles, utiliser des mots de passe forts, limiter les IP sources, mettre à jour le firmware et surveiller les tentatives anormales.

Les passerelles exposées à SIP doivent aussi être protégées contre les scans, attaques d’enregistrement, fraude téléphonique et tentatives de routage non autorisé.

Comportement des équipements existants

Les équipements analogiques et hérités peuvent avoir des exigences particulières. Fax, panneaux d’alarme, téléphones d’ascenseur, modems et anciennes cartes PBX peuvent dépendre de tonalités, tensions, impédances, temporisations ou comportements DTMF spécifiques.

Ces appareils doivent être testés individuellement. Le succès d’un appel vocal normal ne prouve pas que le fax ou la numérotation d’alarme seront fiables.

Un projet de passerelle réussit lorsque le comportement hérité, le routage IP, la qualité vocale, la sécurité et la maintenance sont planifiés comme un chemin d’appel complet.

Problèmes courants et dépannage

Absence de tonalité sur les ports analogiques

Si un terminal analogique n’a pas de tonalité, vérifiez le type de port, le câble, la configuration FXS, la compatibilité du téléphone, l’alimentation et l’activation du port. FXS et FXO sont différents.

Confirmez aussi que le téléphone ou l’appareil fonctionne sur un autre port connu comme opérationnel.

Échec des appels entrants

Les échecs entrants peuvent venir de mauvais paramètres de trunk, format de numéro, enregistrement SIP, signalisation PRI, défaut de ligne FXO, blocage pare-feu ou règles de route entrante incorrectes.

Consultez les journaux d’appels et traces de signalisation pour voir si l’appel atteint la passerelle et comment il est routé ensuite.

Audio à sens unique

L’audio à sens unique indique souvent un problème RTP, NAT, pare-feu, négociation de codec ou routage réseau. La signalisation SIP peut réussir alors que les médias échouent dans un sens.

Une capture de paquets et la vérification des ports RTP sont utiles pour diagnostiquer ce problème.

Écho ou volume faible

L’écho ou le faible volume sur lignes analogiques peut provenir de l’impédance, du gain, de la qualité de ligne, de la conversion hybride ou du retour acoustique. Régler l’annulation d’écho et le gain peut aider.

Pour les appels IP, vérifiez également les codecs, le volume des terminaux et la qualité des paquets réseau.

DTMF ne fonctionne pas

Les problèmes DTMF peuvent toucher IVR, messagerie vocale, ouverture de portes, conférences et automatismes. Ils peuvent venir du mode DTMF, de la compression, de SIP INFO, de RFC 2833 ou d’une distorsion en bande.

Testez DTMF sur chaque route prévue, surtout entre appareils analogiques et trunks SIP.

Bonnes pratiques de mise en œuvre

Commencez par une cartographie des flux d’appels. Identifiez chaque trunk, extension, appareil analogique, serveur SIP, route PBX, numéro d’urgence, ligne fax et chemin de secours.

Étiquetez clairement les ports. Les ports physiques, câbles, lignes et noms de routes doivent être documentés pour accélérer la maintenance.

Testez par étapes : ports analogiques, enregistrement SIP, appels entrants, sortants, identification, DTMF, fax, transfert, routage d’urgence et basculement avant production.

Sécurisez tôt le système. Changez les identifiants par défaut, limitez la gestion, restreignez les sources SIP, désactivez les ports inutilisés et examinez les journaux pendant le pilote.

Conservez des sauvegardes de configuration. La passerelle peut contenir des plans de numérotation et règles critiques ; les sauvegardes facilitent remplacement et reprise.

Maintenance et gestion du cycle de vie

Les passerelles doivent être supervisées comme une infrastructure critique. Vérifiez état des lignes, enregistrements, taux d’échec, trafic anormal, firmware, charge CPU, usage des canaux et alarmes.

Les mises à jour de firmware doivent être planifiées et testées. Elles peuvent améliorer sécurité et compatibilité, mais ne doivent pas être appliquées sans sauvegarde ni plan de retour.

Quand plus de services migrent vers IP, certains ports ou routes deviennent inutiles. Les anciennes règles doivent être supprimées pour réduire complexité et exposition.

FAQ

Une seule passerelle peut-elle connecter des téléphones analogiques et des trunks SIP ?

Oui. Certains modèles acceptent plusieurs types d’interfaces, tandis que d’autres sont dédiés à FXS, FXO, PRI ou conversion de trunk SIP. Les interfaces nécessaires doivent être confirmées avant le choix.

Pourquoi le fax échoue-t-il parfois via une passerelle vocale ?

Le fax est sensible à la perte de paquets, à la compression, au timing et aux tonalités. T.38, le passage G.711, la qualité réseau et la compatibilité opérateur doivent être testés avant de dépendre du fax sur IP.

Une passerelle reste-t-elle nécessaire après une migration vers la téléphonie cloud ?

Elle peut rester nécessaire si l’organisation doit conserver appareils analogiques, lignes PSTN locales, téléphones d’ascenseur, fax, composeurs d’alarme ou connexions PBX héritées.

Quelle est la différence entre une passerelle et un SBC ?

Une passerelle convertit surtout entre interfaces ou réseaux téléphoniques. Un SBC sécurise, contrôle et gère les sessions SIP aux frontières réseau. Certains systèmes combinent les deux.

Que faut-il vérifier avant de remplacer une ancienne passerelle ?

Vérifiez types de ports, capacité, plans de numérotation, règles d’identification, routage d’urgence, fax, lignes d’alarme, comportement analogique, paramètres SIP, sauvegardes et compatibilité firmware.
