La distorsion harmonique totale, couramment abrégée en THD, est une mesure utilisée pour décrire la quantité de contenu harmonique indésirable ajoutée à un signal audio lorsqu'il traverse des équipements tels que des amplificateurs, des enceintes, des microphones, des consoles de mixage, des interfaces audio, des processeurs, des récepteurs et des systèmes de communication. En termes simples, le THD indique à quel point le signal de sortie diffère du signal original en raison de la distorsion non linéaire.

En ingénierie audio, une distorsion plus faible signifie généralement que le son reproduit reste plus fidèle au signal d'origine. Le THD est l'une des mesures clés utilisées pour décrire cette précision.

Signification fondamentale de la distorsion harmonique

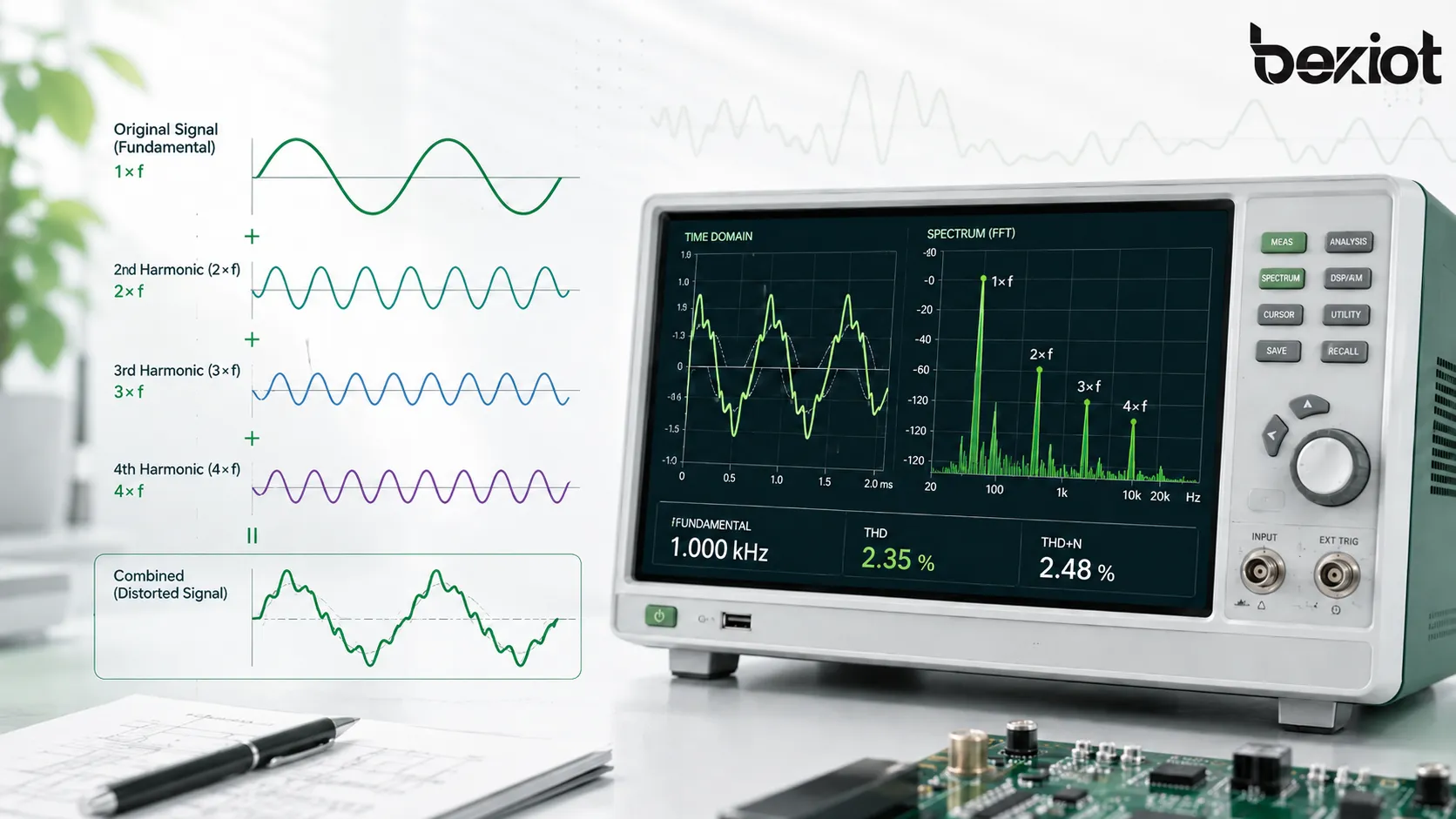

Lorsqu'un appareil audio reçoit une tonalité pure, la sortie idéale ne devrait contenir que cette même tonalité. Cependant, dans un équipement réel, de petites fréquences supplémentaires peuvent apparaître. Ces fréquences supplémentaires sont appelées harmoniques car elles se situent à des multiples entiers de la fréquence d'origine.

Par exemple, si le signal original est à 1 kHz, la distorsion harmonique peut créer des composantes supplémentaires à 2 kHz, 3 kHz, 4 kHz et des multiples supérieurs. Ces fréquences supplémentaires ne faisaient pas partie du signal original, elles représentent donc la distorsion introduite par l'équipement ou le système.

Fréquence fondamentale et harmoniques

La fréquence fondamentale est le signal original testé ou reproduit. Les harmoniques sont des tonalités additionnelles générées à des multiples de cette fréquence fondamentale. La deuxième harmonique est le double de la fréquence originale, la troisième harmonique est le triple, et ainsi de suite.

Une partie de la distorsion harmonique peut être extrêmement faible et inaudible, tandis que des niveaux plus élevés peuvent modifier le caractère tonal du son. Selon l'équipement et le degré de distorsion, le résultat peut être perçu comme de la chaleur, une coloration, de l'agressivité, du flou ou une perte de clarté.

Pourquoi le THD est exprimé en pourcentage

Le THD est généralement exprimé en pourcentage. Un pourcentage plus faible signifie que le niveau de distorsion harmonique est plus petit par rapport au signal original. Par exemple, un THD de 0,01 % indique une distorsion très faible, tandis qu'un THD de 10 % indique une distorsion nettement plus significative.

Cependant, il ne faut pas juger le THD uniquement sur ce chiffre. La fréquence de test, la puissance de sortie, l'impédance de charge, la bande passante de mesure, le type d'équipement et l'environnement d'écoute influent tous sur la pertinence de la valeur dans des conditions réelles d'utilisation.

Comment fonctionne la mesure

On mesure le THD en appliquant un signal de test connu à un appareil et en analysant la sortie. L'équipement de mesure compare le niveau des composantes harmoniques au niveau de la fréquence fondamentale d'origine. L'énergie harmonique combinée est ensuite calculée sous forme de pourcentage du signal fondamental.

Lors des tests audio, le signal d'entrée est souvent une onde sinusoïdale, car une onde sinusoïdale pure ne contient qu'une seule fréquence. Si l'appareil était parfaitement linéaire, la sortie ne contiendrait également que cette fréquence. Tout contenu harmonique supplémentaire indique une distorsion.

Analyse de l'entrée et de la sortie du signal

Le processus de test commence par une source de signal propre. Cette source envoie une tonalité pure dans l'appareil à tester, tel qu'un amplificateur, un préamplificateur, une enceinte ou une interface audio. La sortie est ensuite capturée par un analyseur audio, un microphone de mesure ou un système d'analyse numérique.

L'analyseur sépare la fréquence fondamentale des fréquences harmoniques. Il mesure le niveau de chaque composante harmonique et calcule la valeur de distorsion harmonique totale. Cela offre aux ingénieurs un moyen reproductible de comparer les performances des équipements.

THD et THD+N

Le THD et le THD+N sont liés mais pas identiques. Le THD mesure uniquement la distorsion harmonique. Le THD+N mesure la distorsion harmonique plus le bruit. Comme le bruit est inclus, les valeurs THD+N sont généralement supérieures aux valeurs THD pures.

Le THD+N est courant dans les spécifications des produits audio parce que les systèmes audio réels contiennent à la fois de la distorsion et du bruit. Il peut fournir une vue plus large de la propreté du signal, en particulier pour les amplificateurs, les convertisseurs numérique-analogique, les interfaces audio et les équipements de communication.

Les conditions de mesure sont importantes

Une valeur de THD n'a de sens que si les conditions de test sont claires. Un amplificateur peut présenter un THD très faible à 1 watt mais un THD plus élevé près de la puissance maximale. Une enceinte peut produire des niveaux de distorsion différents selon les fréquences et les niveaux de pression acoustique.

De bonnes spécifications doivent indiquer la fréquence de test, la puissance de sortie, l'impédance de charge, la bande passante et la méthode de mesure. Sans ces détails, comparer les valeurs de THD de différents produits peut être trompeur.

Pourquoi c'est important pour la qualité audio

Le THD est important parce que la distorsion modifie la relation entre le son original et le son reproduit. En audio haute-fidélité, en diffusion, dans les systèmes de conférence, la sonorisation, l'enregistrement et le renforcement sonore professionnel, la précision du signal affecte directement la qualité d'écoute et l'intelligibilité.

Une faible valeur de THD indique souvent que l'équipement peut reproduire le son plus proprement. C'est particulièrement important lorsque le système doit délivrer une parole naturelle, une musique précise, une faible fatigue auditive ou un monitoring fiable.

Reproduction plus propre

Une faible distorsion harmonique aide à préserver le timbre, la dynamique et les détails d'origine du matériel source. En lecture musicale, cela peut rendre les instruments et les voix plus naturels. Dans les systèmes vocaux, cela peut contribuer à maintenir la clarté de la parole.

Une reproduction propre n'est pas seulement utile pour l'écoute audiophile. Elle est également importante dans les salles de réunion, les studios, les salles de classe, les régies, les annonces de transport, les communications d'urgence et tout environnement où les auditeurs doivent comprendre le son avec précision.

Moins d'agressivité et de fatigue auditive

Une distorsion plus élevée peut ajouter de la dureté, de la rugosité ou de la confusion sonore non désirées. Même lorsque la distorsion n'est pas évidente en tant que son distinct, elle peut rendre les longues sessions d'écoute plus fatigantes.

C'est pourquoi le THD est souvent pris en compte lors du choix d'un amplificateur, de l'évaluation d'enceintes, de la conception de casques, du test de préamplis micro et de la mise en service de systèmes. Un chemin de signal plus propre peut améliorer le confort et la qualité perçue au fil du temps.

Une meilleure réserve dynamique et stabilité du système

Le THD augmente souvent lorsque l'équipement est poussé près de ses limites. Un amplificateur proche de l'écrêtage, une enceinte utilisée au-delà de sa plage linéaire ou un étage d'entrée surchargé peuvent produire une distorsion nettement plus importante.

Surveiller le THD aide les ingénieurs à comprendre la réserve dynamique utilisable restante avant que la distorsion audible ne devienne un problème. Cela favorise une structure de gain plus sûre, un meilleur dimensionnement des amplificateurs et des performances audio plus fiables.

Aspects techniques derrière le THD

La distorsion harmonique totale est liée au comportement non linéaire. Tout composant audio qui ne répond pas de manière parfaitement proportionnelle au signal d'entrée peut générer du contenu harmonique. Cela peut se produire dans les circuits électroniques, les composants magnétiques, le mouvement mécanique des haut-parleurs, les convertisseurs surchargés ou les étages mal adaptés du système.

Amplification non linéaire

Les amplificateurs sont l'un des endroits les plus courants où l'on mesure le THD. Un amplificateur linéaire augmente le niveau du signal sans modifier la forme d'onde. Un amplificateur non linéaire modifie légèrement la forme d'onde, créant des harmoniques.

La distorsion peut augmenter lorsque l'amplificateur est surchargé, lorsque la capacité de l'alimentation est insuffisante, lorsque l'impédance de charge est difficile ou lorsque la conception du circuit n'est pas optimisée. C'est pourquoi le THD d'un amplificateur est souvent spécifié pour une puissance de sortie et une charge données.

Comportement du haut-parleur

Les enceintes peuvent créer de la distorsion harmonique car elles convertissent l'énergie électrique en mouvement mécanique. Le cône, la bobine mobile, la suspension, la structure magnétique, l'ébénisterie et le filtre de séparation influent tous sur la précision avec laquelle le haut-parleur suit le signal d'entrée.

Les basses fréquences créent souvent plus de contraintes mécaniques car le cône du haut-parleur doit se déplacer davantage. Cela peut augmenter la distorsion, en particulier dans les petits haut-parleurs ou les systèmes sans réserve suffisante dans le grave.

Chaînes de signal numériques et analogiques

Le THD peut apparaître dans les systèmes audio analogiques et numériques. Les circuits analogiques peuvent introduire de la distorsion via les amplificateurs, les transformateurs, les condensateurs, les tubes, les transistors ou les entrées surchargées. Les systèmes numériques peuvent introduire de la distorsion par écrêtage, mauvaise conversion, erreurs de traitement ou gestion de niveau insuffisante.

L'audio numérique n'élimine pas automatiquement la distorsion. Si un signal est écrêté avant la conversion, sature un plugin, dépasse les limites de traitement internes ou attaque trop fort un étage de sortie, la distorsion peut toujours se produire.

Avantages d'un faible THD dans les systèmes audio

Un faible THD est bénéfique car il aide les systèmes audio à reproduire le son plus fidèlement. Il ne garantit pas à lui seul un son parfait, mais c'est un élément important de la qualité audio technique, surtout lorsqu'il est combiné à une bonne réponse en fréquence, un faible bruit, une structure de gain appropriée et une conception acoustique adaptée.

Un son plus précis

Un THD plus faible signifie que moins de composantes harmoniques indésirables sont ajoutées au signal. Cela aide la sortie à rester plus proche de l'entrée, ce qui est particulièrement important pour le monitoring en studio, la production de diffusion, les systèmes de mesure et la lecture haute-fidélité.

Une reproduction sonore précise permet aux ingénieurs, aux artistes, aux auditeurs et aux opérateurs de prendre de meilleures décisions. Si le système d'écoute ajoute trop de distorsion, il devient plus difficile de juger la véritable qualité de la source originale.

Intelligibilité de la parole améliorée

Dans les systèmes de communication vocale et de sonorisation, la distorsion peut réduire l'intelligibilité. Un excès de contenu harmonique peut masquer les consonnes, rendre la parole rugueuse ou diminuer la clarté dans les environnements bruyants.

Un faible THD aide à maintenir une transmission plus claire de la parole. C'est précieux dans les salles de conférence, les salles de classe, les régies, les gares, les aéroports, les sites industriels, les systèmes d'appel d'urgence et les systèmes de sonorisation commerciale.

Fiabilité du système professionnel

Les systèmes audio présentant une faible distorsion aux niveaux de fonctionnement normaux sont généralement moins susceptibles de fonctionner près de leurs limites. Cela peut favoriser une meilleure fiabilité, une sortie plus constante et réduire le risque d'écrêtage lors des crêtes dynamiques.

Pour les systèmes installés, la sélection d'équipements avec des performances THD appropriées et une réserve dynamique suffisante peut réduire les plaintes, les problèmes de maintenance et le besoin d'ajustements de niveau fréquents.

Applications courantes

Le THD figure dans les spécifications et les tests de nombreux produits audio. Il est utilisé par les fabricants, les ingénieurs, les installateurs, les critiques et les acheteurs pour évaluer la qualité du signal et comparer les équipements dans des conditions définies.

Amplificateurs et récepteurs

Les amplificateurs de puissance, les amplificateurs intégrés, les amplificateurs casque, les récepteurs AV et les amplificateurs professionnels incluent souvent des valeurs THD ou THD+N dans leurs spécifications. Ces valeurs aident les utilisateurs à comprendre la propreté du signal de sortie à certains niveaux de puissance.

Pour comparer des amplificateurs, il faut examiner attentivement les conditions de mesure. Le THD à faible puissance peut être très différent du THD à la puissance nominale. L'impédance de charge et la plage de fréquences doivent également être prises en compte.

Enceintes et caissons de basses

Le THD des enceintes est important car les haut-parleurs sont des dispositifs mécaniques et créent souvent plus de distorsion que les composants électroniques. La distorsion varie avec la fréquence, le niveau sonore, la conception de l'ébénisterie, la taille du haut-parleur, le comportement du filtre et les conditions de la pièce.

Les caissons de basses et les petites enceintes sont particulièrement concernés car la reproduction des basses fréquences nécessite un débattement plus important du cône. Mesurer le THD aide à évaluer si l'enceinte peut reproduire le son proprement au niveau de sortie souhaité.

Équipement d'enregistrement et de studio

Les interfaces audio, les préamplis micro, les consoles de mixage, les compresseurs, les égaliseurs, les convertisseurs et les moniteurs de studio peuvent tous être évalués avec le THD ou le THD+N. Dans les environnements d'enregistrement, une faible distorsion aide à préserver la qualité du signal source.

Cependant, certains équipements de studio ajoutent intentionnellement un caractère harmonique. Les préamplis à tubes, les magnétophones à bande, les transformateurs et les processeurs de saturation analogique peuvent créer une distorsion considérée comme musicalement agréable. Dans ces cas, l'objectif est une coloration maîtrisée plutôt que le THD le plus bas possible.

Diffusion, conférence et sonorisation

Les systèmes de diffusion et de conférence exigent une parole propre et une qualité audio stable. Une distorsion excessive peut réduire la clarté et mettre les auditeurs mal à l'aise. Le THD est l'un des nombreux indicateurs techniques utilisés lors du choix des microphones, processeurs, amplificateurs et enceintes.

Les systèmes de sonorisation bénéficient également d'une faible distorsion, en particulier dans les grands espaces où l'acoustique est déjà difficile. Un signal déformé envoyé dans un environnement réverbérant peut devenir encore plus difficile à comprendre.

Casques et audio grand public

Les casques, écouteurs, barres de son, enceintes Bluetooth, DAC et baladeurs numériques peuvent tous avoir des spécifications de THD. Pour les produits grand public, le THD peut aider à décrire la propreté technique, mais il doit être considéré avec l'accord, le confort, le niveau de bruit, la qualité du codec et les préférences d'écoute de l'utilisateur.

Un produit avec un THD très bas ne sonnera pas automatiquement mieux si sa réponse en fréquence est mal réglée. De même, un produit avec un THD légèrement plus élevé peut tout de même sonner agréablement si la distorsion est suffisamment faible et la conception globale solide.

Lire correctement les spécifications THD

Les spécifications THD sont utiles, mais doivent être lues avec attention. Un seul chiffre ne peut pas décrire la qualité sonore complète d'un appareil audio. Il décrit seulement la distorsion harmonique dans des conditions de test spécifiques.

Vérifier le niveau de puissance de test

Le THD d'un amplificateur change souvent avec l'augmentation de la puissance de sortie. Une spécification peut montrer une très faible distorsion à 1 watt, mais une distorsion bien plus élevée près de la puissance maximale. Si le produit est utilisé dans un système exigeant, la valeur THD à la puissance nominale est plus significative que le résultat à faible puissance.

Pour les enceintes, le niveau de pression acoustique utilisé lors de la mesure est important. Une enceinte peut avoir un faible THD à volume modéré, mais une distorsion bien plus élevée à haut niveau.

Vérifier la fréquence et la bande passante

Certaines spécifications ne mesurent le THD qu'à 1 kHz. C'est utile, mais cela ne montre pas les performances sur toute la bande audio. La distorsion peut être différente dans les basses fréquences, les médiums et les hautes fréquences.

Pour une vision plus complète, les graphiques de distorsion en fonction de la fréquence sont plus informatifs qu'un seul chiffre. Ils montrent comment la distorsion évolue sur toute la plage d'écoute.

Ne pas ignorer le bruit

Un appareil peut avoir un faible THD mais tout de même produire un bruit audible. C'est pourquoi le THD+N, le rapport signal/bruit, la plage dynamique et le bruit de fond doivent également être pris en compte. Dans les environnements d'écoute calmes, le bruit peut être plus perceptible que la distorsion harmonique.

Pour les microphones, préamplis, amplificateurs casque et interfaces studio, un faible bruit est particulièrement important car les signaux faibles peuvent nécessiter un gain élevé.

Comparaison du THD avec d'autres métriques audio

Le THD n'est qu'une partie des performances audio. Il doit être évalué avec la réponse en fréquence, le bruit, la plage dynamique, la distorsion d'intermodulation, le facteur d'amortissement, la sensibilité, le niveau SPL maximum et les performances acoustiques.

THD et distorsion d'intermodulation

Le THD utilise les harmoniques d'une fréquence de test, tandis que la distorsion d'intermodulation mesure les nouvelles fréquences créées lorsque deux tonalités ou plus interagissent. La musique et la parole réelles contiennent de nombreuses fréquences simultanément, donc la distorsion d'intermodulation peut être importante en écoute pratique.

Un appareil peut bien performer dans un simple test THD tout en montrant des faiblesses avec des signaux complexes. Pour une évaluation sérieuse, les ingénieurs examinent souvent plusieurs mesures plutôt que de se fier à un seul chiffre.

THD et réponse en fréquence

La réponse en fréquence décrit l'équilibre tonal, tandis que le THD décrit la distorsion. Une enceinte peut avoir un faible THD mais un mauvais équilibre tonal, ou une réponse en fréquence agréable mais une distorsion plus élevée à certains volumes.

Une bonne performance audio exige à la fois une faible distorsion et une réponse en fréquence adaptée. Dans les pièces et les systèmes installés, le traitement acoustique, le placement des enceintes et la calibration affectent également le résultat d'écoute final.

Conseils pratiques de sélection

Lors du choix d'un équipement audio, le THD doit être considéré dans son contexte. Le meilleur choix dépend de l'application, du niveau de sortie requis, de la distance d'écoute, du bruit de fond, du matériel de programme, de l'environnement d'installation et des attentes de l'utilisateur.

Pour usage Hi-Fi et studio

Pour la lecture hi-fi et le monitoring en studio, un faible THD est généralement souhaitable car l'objectif est une reproduction fidèle. Les amplificateurs, DAC, interfaces audio et moniteurs doivent présenter une faible distorsion aux niveaux d'écoute normaux.

Les utilisateurs de studio doivent également tenir compte du bruit de fond, de la latence, de la plage dynamique, de la qualité du convertisseur, de la précision des moniteurs et de l'acoustique de la pièce. Un faible chiffre THD seul ne garantit pas un environnement d'écoute fiable.

Pour sonorisation et systèmes vocaux

Pour la sonorisation, la recherche de personne et le renforcement vocal, l'intelligibilité est la priorité. Une faible distorsion aide, mais la couverture des enceintes, la conception acoustique, le placement du micro, l'égalisation, le contrôle du larsen et le bruit de fond sont tout aussi importants.

Dans les grands espaces, un signal propre peut devenir incompréhensible si la pièce est trop réverbérante ou si la disposition des enceintes est mauvaise. Le THD doit s'inscrire dans une approche plus large de conception de système.

Pour le renforcement sonore haute puissance

En sonorisation live et dans les systèmes haute puissance, la distorsion peut augmenter rapidement lorsque les amplificateurs ou les enceintes sont trop poussés. L'équipement doit être choisi avec une réserve dynamique suffisante pour les niveaux de crête.

Les limiteurs, un étagement de gain approprié, l'adaptation des amplificateurs, la protection des enceintes et le réglage du système peuvent aider à maîtriser la distorsion lors des événements réels.

Malentendus courants

Le THD est utile, mais il est souvent mal compris. Certains utilisateurs supposent que la valeur THD la plus basse signifie toujours le meilleur son. D'autres supposent que toute distorsion est mauvaise. En réalité, l'audibilité, le type de distorsion, l'ordre harmonique, le niveau et le contexte d'écoute comptent tous.

Un THD extrêmement bas n'est pas toujours audiblement meilleur

Une fois que la distorsion est en dessous d'un certain niveau, une réduction supplémentaire peut ne pas être audible dans des conditions d'écoute normales. La différence entre 0,001 % et 0,0001 % de THD est peut-être mesurable techniquement, mais pas forcément significative pour la plupart des auditeurs.

D'autres facteurs, tels que la qualité des enceintes, l'acoustique de la pièce, le bruit de fond et la réponse en fréquence, peuvent avoir un impact bien plus important sur la qualité sonore perçue.

Une certaine distorsion peut être intentionnelle

En production musicale, une certaine distorsion est ajoutée intentionnellement pour un effet créatif. Les amplificateurs de guitare, les préamplis à tubes, la bande analogique, les plugins de saturation et certains processeurs de style vintage peuvent produire une distorsion harmonique que les auditeurs trouvent musicalement agréable.

Cela ne contredit pas la valeur d'un faible THD. Cela signifie simplement que la précision technique et la coloration créative sont des objectifs différents. En mesure, la distorsion est une erreur ; en production musicale, la distorsion maîtrisée peut être un outil artistique.

Le THD ne décrit pas tout

Le THD ne décrit pas entièrement la réponse transitoire, l'image stéréo, le bruit, le comportement de compression, l'équilibre fréquentiel, l'ordre de distorsion, l'acoustique de la pièce ou les préférences d'écoute subjectives. C'est une mesure utile parmi tant d'autres.

Une bonne évaluation audio combine les spécifications, les mesures, les tests d'écoute, la conception de l'installation et les exigences réelles de l'application.

FAQ

Qu'est-ce que la distorsion harmonique totale en audio ?

La distorsion harmonique totale est une mesure des fréquences harmoniques indésirables ajoutées à un signal audio par un équipement ou un système. Elle montre à quel point le signal de sortie diffère du signal original en raison de la distorsion non linéaire.

Un THD plus bas est-il toujours meilleur ?

Un THD plus bas signifie généralement une reproduction du signal plus propre, mais ce n'est pas le seul facteur qui détermine la qualité sonore. La réponse en fréquence, le bruit, la plage dynamique, la conception des enceintes, l'acoustique de la pièce et le niveau d'écoute comptent également.

Qu'est-ce qu'une bonne valeur THD ?

Une bonne valeur THD dépend du type d'équipement et de l'application. Les appareils électroniques tels que les amplificateurs et les DAC ont souvent un THD très faible, tandis que les enceintes présentent généralement une distorsion plus élevée. La valeur doit être jugée dans les conditions de test indiquées.

Quelle est la différence entre THD et THD+N ?

Le THD mesure uniquement la distorsion harmonique. Le THD+N mesure la distorsion harmonique plus le bruit. Le THD+N est souvent plus élevé car il inclut à la fois le contenu harmonique indésirable et le bruit de fond.

Pourquoi le THD augmente-t-il à haut volume ?

Le THD augmente souvent à haut volume parce que les amplificateurs, les enceintes et d'autres composants fonctionnent plus près de leurs limites physiques ou électriques. L'écrêtage, les limites de débattement du cône, le stress de l'alimentation et les effets thermiques peuvent tous augmenter la distorsion.

Le THD est-il important pour les systèmes de parole ?

Oui. Une distorsion excessive peut réduire la clarté de la parole et augmenter la fatigue auditive. Pour les salles de conférence, la sonorisation, la recherche de personnes, la diffusion et les systèmes de communication, une faible distorsion aide à maintenir l'intelligibilité et une qualité sonore professionnelle.
