La Zone 22 est une classification de zone dangereuse utilisée pour les lieux où une atmosphère explosive sous forme de nuage de poussières combustibles dans l’air n’est pas susceptible d’apparaître en fonctionnement normal, mais si elle apparaît, elle ne persiste que pendant une courte période. En termes simples, la Zone 22 représente le niveau le moins fréquent de classification des zones à poussières combustibles. Il s’agit toujours d’un emplacement dangereux, mais elle est moins sévère que la Zone 20 et la Zone 21, car la présence attendue d’un nuage de poussières explosives est plus rare et de durée plus courte.
Cette définition est importante car de nombreux sites industriels manipulent des poudres, des granulés, des fibres et des matériaux particulaires fins qui peuvent former des nuages de poussières dans certaines conditions. Même lorsque les émissions de poussières sont peu fréquentes, le risque ne disparaît pas. Des fuites mineures, des dépôts de poussières remués, des émissions de courte durée lors du transfert, une étanchéité imparfaite ou un dysfonctionnement temporaire du procédé peuvent tout de même créer un nuage de poussières inflammables. Par conséquent, la classification Zone 22 reste très pertinente dans la transformation alimentaire, la production d’aliments pour animaux, le travail du bois, la pharmacie, la chimie, le recyclage, la manutention de matériaux en vrac et d’autres industries de solides pulvérulents.
La Zone 22 est souvent mal comprise car elle semble désigner une zone « à risque faible ». En réalité, il s’agit d’une classification dangereuse réglementée qui nécessite toujours un choix approprié d’équipements, des pratiques d’installation correctes et une compréhension claire de la poussière réellement présente. Un environnement poussiéreux n’est pas automatiquement Zone 22, et une zone Zone 22 n’est pas automatiquement sûre pour des équipements industriels ordinaires. La classification doit être liée à la fréquence des émissions, aux propriétés de la poussière, à l’accumulation de couches, à la ventilation et au risque d’inflammation.
Qu’est-ce qu’une zone dangereuse Zone 22 à poussières ?
Une zone dangereuse Zone 22 à poussières est un lieu où un nuage de poussières combustibles n’est pas susceptible d’apparaître en fonctionnement normal et, s’il apparaît, n’existe que pendant une courte durée. Cette formulation est précise et doit être lue attentivement. La poussière doit être combustible. Elle doit pouvoir être mise en suspension dans l’air. Le scénario d’émission doit être crédible. Et la durée probable de l’atmosphère explosive doit être brève, plutôt que continue ou occasionnelle dans le cadre du fonctionnement ordinaire.
Cela signifie que la Zone 22 s’applique souvent aux zones extérieures aux points principaux d’émission de poussières, plutôt qu’au niveau même de ces points. Par exemple, le point de décharge principal d’un convoyeur de poudre peut être classé Zone 21, tandis que la zone environnante plus éloignée, où la poussière n’est pas attendue mais peut apparaître brièvement à cause d’une fuite ou d’un remuage, peut être Zone 22. De la même manière, l’intérieur d’un dépoussiéreur peut être Zone 20, les interfaces des équipements voisins Zone 21, et la zone de travail extérieure avec une bonne aspiration et un entretien correct Zone 22.
La Zone 22 joue donc un rôle important dans la conception pratique des installations. Elle permet aux ingénieurs de définir la limite à risque moindre d’un danger lié aux poussières combustibles, tout en exigeant une protection adaptée. Il ne s’agit pas d’un label pour des « zones sales » en général. Au contraire, c’est une classification pour des lieux où un nuage de poussières explosives de courte durée est possible, même s’il n’est pas attendu dans des conditions de fonctionnement normales.

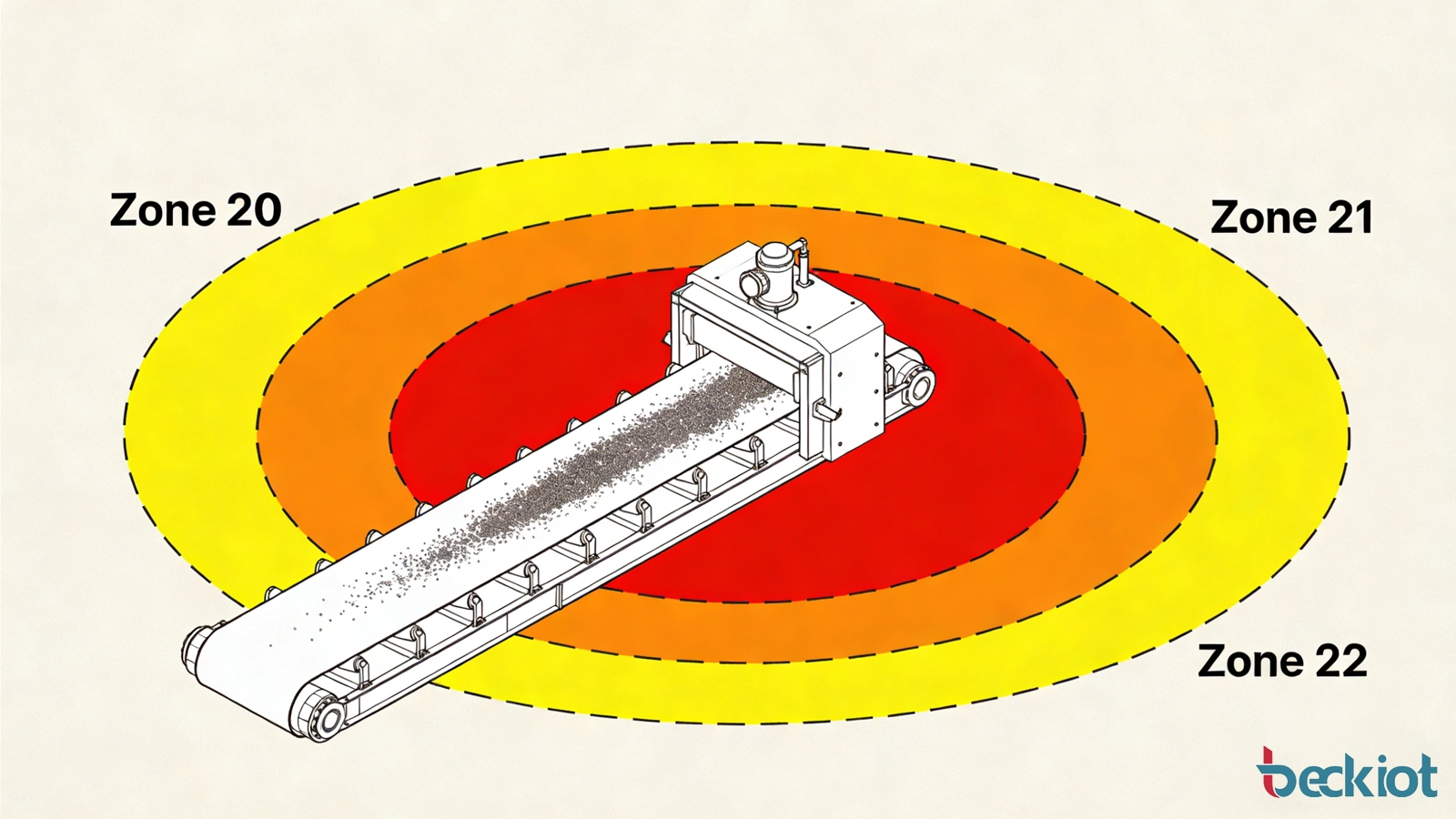

Différences entre la Zone 22, la Zone 20 et la Zone 21
La façon la plus simple de comprendre la Zone 22 est de la comparer aux autres zones à poussières. La Zone 20 s’applique là où une atmosphère explosive de poussières est présente en permanence, pendant de longues périodes ou fréquemment. La Zone 21 s’applique là où elle est susceptible d’apparaître occasionnellement en fonctionnement normal. La Zone 22 s’applique là où elle n’est pas probable en fonctionnement normal, mais si elle apparaît, elle ne persiste que brièvement.
C’est pourquoi un même site peut comporter les trois zones à poussières en même temps. À l’intérieur des silos, des filtres et des récipients de procédé fermés, le risque peut justifier la Zone 20. Au niveau des postes de remplissage, des points de transfert et des ouvertures d’équipements où des émissions sont attendues pendant le fonctionnement ordinaire, le risque peut justifier la Zone 21. Dans les espaces environnants où les émissions sont anormales, limitées ou rapidement dispersées, la classification peut être la Zone 22.
La conséquence pratique est que les exigences en matière d’équipements diffèrent souvent d’une zone à l’autre. Cependant, la probabilité plus faible en Zone 22 ne signifie pas que la protection peut être négligée. Les couches de poussières, les effets électrostatiques, les surfaces surchauffées, un mauvais entretien ou des conditions d’émission temporaires peuvent toujours créer un scénario d’inflammation réel.
Quelles normes définissent la Zone 22 ?
Le cadre international pour la classification des zones dangereuses à poussières est construit autour de la série IEC 60079. L’IEC 60079-10-2 traite de la classification des zones pour les atmosphères explosives de poussières et constitue la référence principale utilisée pour déterminer si un emplacement doit être classé Zone 20, Zone 21 ou Zone 22. L’IEC 60079-0 fixe les exigences générales pour les équipements antidéflagrants, notamment le marquage et les principes fondamentaux de construction, tandis que l’IEC 60079-31 traite de la protection des équipements contre l’inflammation des poussières par enveloppement « t » pour les atmosphères explosives de poussières. Pour la conception des installations et le choix des équipements, l’IEC 60079-14 est un document clé, et l’inspection et la maintenance sont couvertes par l’IEC 60079-17.
En Europe, le cadre ATEX est tout aussi important. La Directive 1999/92/CE fournit les définitions de classification des lieux de travail dangereux et définit formellement la Zone 22 comme un lieu où une atmosphère explosive sous forme de nuage de poussières combustibles dans l’air n’est pas susceptible d’apparaître en fonctionnement normal, mais si elle apparaît, elle ne persiste que pendant une courte période. La même directive note également que les couches, les dépôts et les amas de poussières combustibles doivent être considérés comme des sources susceptibles de former une atmosphère explosive. La Directive 2014/34/UE porte sur les équipements et systèmes de protection destinés à être utilisés dans des atmosphères potentiellement explosives et soutient le cadre de conformité pour les produits mis sur le marché européen.
Ces normes et directives ne doivent pas être traitées comme des références isolées. La classification des zones, la certification des équipements, la conception des installations et l’inspection continue interagissent toutes. Un projet conforme en Zone 22 dépend de la synergie de tous ces éléments.
Évaluation de la Zone 22 dans les installations réelles
En pratique, la classification Zone 22 résulte d’une étude de classification des zones, et non de suppositions. Les ingénieurs analysent les propriétés des poussières combustibles, la disposition du procédé, la quantité de matériaux manipulés, les sources d’émission de poussières, leur fréquence et leur durée, les flux d’air, l’efficacité de l’aspiration et les conditions d’entretien. Ils évaluent également si des dépôts de poussières peuvent s’accumuler puis être mis en suspension à cause de vibrations, de nettoyages, d’actions mécaniques ou de flux d’air accidentels.
La ventilation et la confinement sont particulièrement importants dans l’évaluation de la Zone 22. Un système de transfert bien fermé avec une aspiration locale efficace peut limiter la zone dangereuse à une zone environnante plus petite. De même, une installation avec un entretien rigoureux et un contrôle des poussières peut empêcher une accumulation généralisée et réduire la taille crédible d’un nuage de poussières dangereux. Malgré tout, la classification ne peut pas reposer sur l’optimisme. Les ingénieurs doivent tenir compte du comportement réel de fonctionnement, et non seulement de la conception idéale.
C’est l’une des raisons pour lesquelles la Zone 22 est courante dans les zones périphériques des procédés. Les émissions peuvent être peu fréquentes et le nuage ne durer que brièvement, mais si l’événement peut se produire de manière réaliste et que la poussière est combustible, une classification dangereuse peut tout de même être requise.
Indices de protection et marquages Ex pour la Zone 22
Lors du choix d’équipements pour la Zone 22, l’erreur la plus courante consiste à se concentrer uniquement sur le caractère « antipoussière » du produit. La sélection pour Zone 22 nécessite plus qu’une simple déclaration générale de protection contre les infiltrations. Le produit doit être adapté à une atmosphère explosive de poussières combustibles, ce qui signifie que les ingénieurs doivent examiner le marquage Ex complet, le niveau de protection de l’équipement, le groupe de poussières, la température de surface maximale, la base de certification et les conditions d’installation.
1. Niveau de protection de l’équipement et catégorie ATEX
La Zone 22 correspond généralement au Niveau de Protection de l’Équipement Dc dans l’approche IEC et est souvent associé dans la pratique aux équipements de Catégorie 3D dans les applications ATEX. Des équipements à protection plus élevée peuvent également être utilisés le cas échéant, mais le point essentiel est que le produit choisi doit être adapté à la zone réelle et au danger de poussières identifiés dans l’étude de classification.
2. Protection par enveloppement « t »
Pour de nombreux produits électriques dans des atmosphères poussiéreuses, le concept de protection le plus connu est Ex t, les équipements pour Zone 22 portant fréquemment le marquage Ex tc. Cette méthode est traitée par l’IEC 60079-31 et repose sur l’intégrité de l’enveloppe associée à une limitation de la température de surface, afin que les poussières combustibles à l’extérieur de l’équipement ne soient pas enflammées. Elle est largement utilisée pour les téléphones industriels, haut-parleurs, balises, boîtes de jonction, éclairages, postes de commande, carters de caméras et produits similaires destinés à des emplacements à poussières combustibles.
3. Groupes de poussières IIIA, IIIB et IIIC
Les équipements pour atmosphères poussiéreuses sont également classés dans les catégories du Groupe III. IIIA désigne les fibres combustibles, IIIB les poussières non conductrices et IIIC les poussières conductrices. Cette distinction est importante car les poussières conductrices imposent des exigences plus strictes sur la conception de l’enveloppe et l’intégrité de la protection. Les équipements certifiés pour le Groupe IIIC sont généralement adaptés aux groupes de poussières IIIA et IIIB, moins contraignants, à condition que le reste du marquage et les limites de température soient appropriés.
4. Température de surface maximale
Pour les dangers liés aux poussières combustibles, le contrôle de la température de surface est essentiel. Les marquages des équipements Zone 22 peuvent spécifier une température de surface maximale telle que T85°C, T100°C ou T120°C. La limite de température choisie doit rester inférieure aux caractéristiques d’inflammation de la poussière réellement présente, avec une marge technique tenant compte à la fois des nuages de poussières en suspension et des couches de poussières sur la surface de l’enveloppe.
5. Indice IP et intégrité de l’enveloppe
Les indices IP restent importants en Zone 22, car la résistance de l’enveloppe à l’infiltration de poussières fait partie du maintien de l’intégrité de la protection. L’IEC 60529 définit le système de code IP pour la protection des enveloppes contre l’infiltration de solides et d’eau. Cependant, le code IP n’est qu’une partie de l’évaluation. Un indice IP élevé ne prouve pas automatiquement qu’un équipement est adapté à des atmosphères explosives de poussières. La conformité Zone 22 requiert le concept de protection Ex adapté et une base de certification, en plus d’une étanchéité environnementale appropriée.
Un marquage typique pour une application Zone 22 à poussières peut être :
Ex tc IIIC T120°C Dc
Ex identifie l’équipement antidéflagrante.
tc indique le concept de protection contre les poussières par enveloppement pour une utilisation en Zone 22.
IIIC identifie l’adéquation pour les poussières conductrices, la catégorie de poussières du Groupe III la plus contraignante.
T120°C indique la température de surface maximale autorisée.
Dc identifie le niveau de protection de l’équipement couramment associé à la Zone 22.
Pourquoi l’indice IP n’équivaut pas au marquage Ex
L’une des erreurs d’achat les plus courantes consiste à supposer qu’un produit IP65 ou IP66 est automatiquement adapté à la Zone 22. Ce n’est pas correct. Le code IP indique principalement le degré de protection contre l’infiltration de particules solides et d’eau dans des conditions d’essai normalisées. Il ne dit rien par lui-même sur le contrôle de l’inflammation dans une atmosphère de poussières combustibles.
La protection Ex répond à une question différente : l’équipement peut-il fonctionner sans devenir une source efficace d’inflammation dans une atmosphère potentiellement explosive ? Cela nécessite de prendre en compte le comportement thermique, la conception de l’enveloppe, le choix des matériaux, la tolérance aux pannes, la performance contre l’infiltration de poussières, le marquage, les essais et la certification. En d’autres termes, l’indice IP assure la protection environnementale, tandis que le marquage Ex garantit la sécurité antidéflagrante. Un produit Zone 22 nécessite souvent les deux, mais l’un ne remplace pas l’autre.

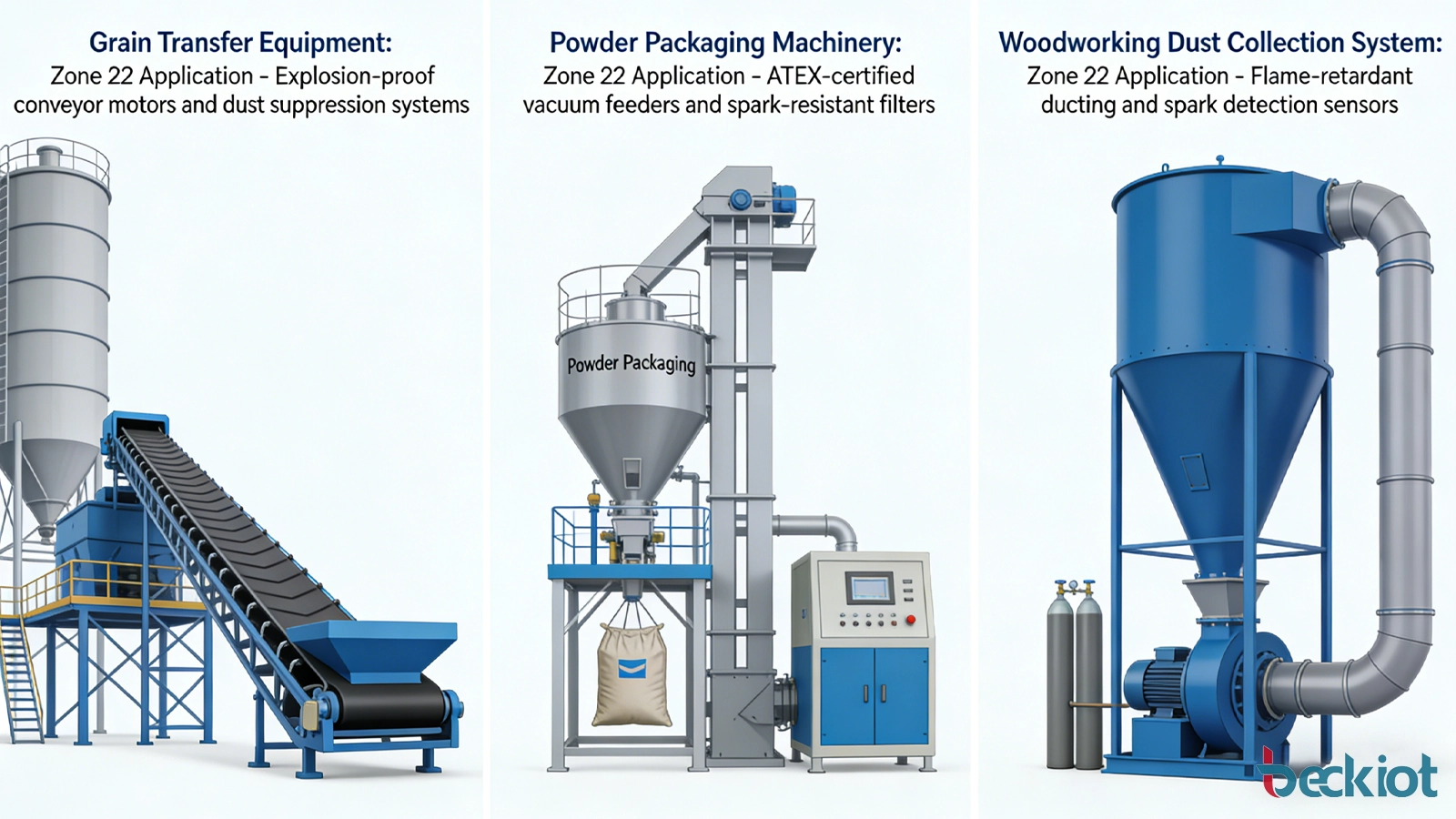

Applications typiques des équipements Zone 22
Les équipements Zone 22 sont largement utilisés dans les zones environnantes des procédés à poussières combustibles, où la probabilité d’un nuage de poussières est limitée mais toujours crédible. Les applications typiques incluent :
Usines alimentaires et céréalières : espaces périphériques autour de la manipulation de farine, du transfert de sucre, de la production d’aliments pour animaux, du dosage de céréales et des lignes de conditionnement de poudres.
Ateliers de menuiserie et usines de panneaux : zones environnantes à proximité des lignes de ponçage, des équipements de convoyage de sciure, des interfaces d’aspiration et des systèmes de manipulation de granulés.
Production chimique et pharmaceutique : zones de procédé extérieures autour des points de transfert de poudres, des mélangeurs, des équipements de remplissage et des cellules de conditionnement avec émissions de poussières maîtrisées.
Matériaux en vrac et recyclage : zones périphériques à proximité des séparateurs, bacs, équipements de dosage et convoyeurs fermés manipulant des solides fins combustibles.
Services et utilités industriels : dispositifs d’alarme locaux, interphones, postes d’appel, haut-parleurs et produits de commande de terrain installés près des espaces de procédé classés à poussières.
Dans ces emplacements, la catégorie de produits peut inclure des téléphones industriels, postes d’interphone, haut-parleurs à corne, balises d’avertissement, postes opérateur, boîtes de jonction, carters de caméras, luminaires, panneaux locaux et accessoires de câblage, à condition qu’ils soient correctement homologués pour l’atmosphère poussiéreuse classée.
Emplacements typiques Zone 22 dans les plans d’installation
La Zone 22 apparaît souvent dans les zones extérieures ou environnantes des équipements de procédé, plutôt qu’à l’intérieur des équipements eux-mêmes. Par exemple, l’espace autour d’une machine de conditionnement avec une aspiration efficace des poussières, la zone près d’un point d’inspection de convoyeur à vis, la zone de sol près d’une interface de décharge de silo, ou le couloir environnant à l’extérieur d’une ligne de procédé de poudres globalement fermée. Elle peut également apparaître près des sorties de dépoussiéreurs, des goulottes de transfert ou des portes d’accès normalement fermées, mais susceptibles de laisser échapper des poussières pendant une courte durée.
Dans de nombreuses installations, la classification Zone 22 dépend également fortement de la qualité de l’entretien. Les dépôts de poussières sur les sols, les poutres, les chemins de câbles et le dessus des équipements ne sont pas seulement un problème de propreté. Ils peuvent devenir une source de danger s’ils sont remués et dispersés dans l’air. C’est pourquoi la classification des zones ne peut pas être dissociée de la discipline de maintenance.
Considérations de choix et d’installation pour la Zone 22
Même lorsque la zone n’est que Zone 22, la qualité de l’installation reste importante. Le concept de protection des équipements certifiés peut être compromis par des presse-étoupes inadaptés, des joints manquants, des entrées incorrectes, des enveloppes endommagées, un montage inapproprié ou des modifications non autorisées. Les accessoires et le câblage sur site doivent correspondre à la certification du produit et aux conditions d’utilisation réelles. Les environnements extérieurs ou de lavage peuvent imposer des exigences supplémentaires liées à la corrosion, à l’exposition aux intempéries et à l’infiltration d’eau, mais ces exigences environnementales ne doivent pas compromettre la protection antidéflagrante.
Les ingénieurs doivent également confirmer les propriétés réelles des poussières combustibles du matériau de procédé. Des poussières conductrices, des poussières à basse température d’inflammation ou une formation importante de couches de poussières peuvent modifier l’adéquation d’un produit qui pourrait autrement paraître acceptable. Les marquages des plaques signalétiques et les certificats doivent toujours être vérifiés par rapport à l’étude de classification des zones, plutôt que choisis en fonction de l’apparence ou des habitudes passées.
Erreurs courantes dans les projets Zone 22
Supposer que la Zone 22 présente un risque trop faible pour nécessiter des équipements pour zones dangereuses.
Choisir uniquement sur la base de l’indice IP sans vérifier le marquage Ex et la certification.
Négliger les couches de poussières et ne se concentrer que sur les poussières visibles en suspension.
Ne pas vérifier le groupe de poussières correct, notamment lorsque des poussières conductrices peuvent être présentes.
Utiliser des équipements certifiés mais les associer à des entrées de câbles ou des accessoires incompatibles.
Négliger l’entretien, qui peut transformer les poussières déposées en une source de danger secondaire.
Considérer la classification des zones comme un exercice documentaire plutôt qu’un jugement technique lié au procédé réel.
FAQ
La Zone 22 est-elle identique à une zone poussiéreuse ordinaire ?
Non. Une zone poussiéreuse n’est pas automatiquement une zone dangereuse. La Zone 22 désigne spécifiquement un lieu où une atmosphère explosive sous forme de nuage de poussières combustibles n’est pas susceptible d’apparaître en fonctionnement normal, mais si elle apparaît, elle n’existe que pendant une courte durée.
La Zone 22 est-elle moins sévère que la Zone 21 ?
Oui. La Zone 21 s’applique là où un nuage de poussières explosives est susceptible d’apparaître occasionnellement en fonctionnement normal. La Zone 22 s’applique là où il n’est pas probable en fonctionnement normal et, s’il apparaît, il ne persiste que brièvement.
Peut-on utiliser des équipements ordinaires homologués IP en Zone 22 ?
Pas automatiquement. Un indice IP élevé peut aider à l’étanchéité environnementale, mais il ne démontre pas par lui-même l’adéquation à une atmosphère explosive de poussières combustibles. L’équipement doit disposer du concept de protection Ex et de la certification adaptés.
Quel marquage voit-on couramment sur les produits Zone 22 ?
Un exemple courant est Ex tc IIIC T120°C Dc, bien que le marquage exact dépende de la méthode de protection, du groupe de poussières, de l’exigence de température et de la conception du produit.
Peut-on installer des équipements à homologuation supérieure en Zone 22 ?
Oui. Des équipements à protection plus élevée peuvent être utilisés le cas échéant. En pratique, des produits adaptés à des zones à poussières plus contraignantes sont souvent utilisés en Zone 22 lorsque la standardisation ou les exigences du site le justifient.
Pourquoi les couches de poussières sont-elles importantes si la Zone 22 concerne les nuages de poussières ?
Parce que les poussières déposées peuvent ensuite être mises en suspension et former un nuage, et elles peuvent également isoler les surfaces chaudes et influencer le risque d’inflammation. Les couches, dépôts et amas de poussières restent donc importants dans l’évaluation des zones dangereuses à poussières.
Conclusion
La Zone 22 est la classification de zone dangereuse pour les lieux où une atmosphère explosive sous forme de nuage de poussières combustibles n’est pas probable pendant le fonctionnement normal, mais peut apparaître brièvement dans des conditions d’émission crédibles. Elle est régie par des cadres reconnus tels que l’IEC 60079 et l’ATEX et doit être évaluée par une classification appropriée des zones, et non par des suppositions. Le choix correct d’équipements dépend de plus qu’une simple enveloppe générique antipoussière. Les ingénieurs doivent prendre en compte le marquage Ex complet, le groupe de poussières, la limite de température, le niveau de protection de l’équipement, la performance IP, la qualité de l’installation et les conditions réelles du procédé sur site. Lorsque ces facteurs sont gérés ensemble, la protection Zone 22 devient une tâche technique claire et maîtrisable.
