Ce guide explique comment connecter un contrôle d’accès à une serrure électrique, avec serrures Fail-safe et Fail-secure, alimentation interne et externe, réglage du cavalier JP1, exigences de courant, précautions et schémas de câblage.
Ce document explique comment connecter un dispositif de contrôle d’accès à une serrure électrique. Lorsque le courant de démarrage de la serrure électrique est inférieur à 12V/500mA, la serrure peut être alimentée par le contrôle d’accès : il s’agit du mode d’alimentation interne. Lorsque le courant de démarrage de la serrure électrique dépasse 12V/500mA, le contrôle d’accès sert uniquement de sortie de court-circuit pour commander l’alimentation, qui doit être fournie par la serrure elle-même ou par une alimentation externe : il s’agit du mode d’alimentation externe. Ces deux modes sont contrôlés par le cavalier JP1. La méthode de connexion détaillée peut être réalisée selon les instructions de ce document.
Série de contrôle d’accès
Ce document s’adresse à tous les utilisateurs qui utilisent la fonction de connexion d’une serrure électrique au contrôle d’accès.
Fail-safe : serrure électrique qui ouvre la porte en cas de coupure de courant et se verrouille lorsqu’elle est alimentée
Fail-secure : serrure électrique qui ferme la porte en cas de coupure de courant et se déverrouille lorsqu’elle est alimentée
Serrure Fail-safe : lorsque l’alimentation est interrompue ou qu’une panne survient, une serrure électrique de type fail-safe se déverrouille automatiquement afin de permettre aux personnes de quitter une zone dangereuse. C’est pourquoi elles sont appelées “sûres” : elles sont sûres pour les personnes, pas pour l’espace protégé.
Les serrures Fail-safe sont généralement utilisées aux entrées et sorties, par exemple aux portes de bureaux ou de halls.
Serrure Fail-secure : en cas de coupure de courant, une serrure Fail-secure reste verrouillée.
Les serrures Fail-secure sont utilisées dans des scénarios de contrôle d’accès où la protection des biens est plus élevée, comme les coffres-forts et les salles informatiques. Elles peuvent également être utilisées sur les portes coupe-feu ou les portes d’escalier. En cas d’incendie, ces portes restent fermées pour isoler une partie de l’espace et empêcher la propagation du feu.
Les dispositifs de contrôle d’accès et vidéo Becke prennent en charge deux modes d’alimentation : alimentation interne et alimentation externe. Le mode par défaut de l’appareil est l’alimentation externe.
Mode d’alimentation interne : lorsque le courant de démarrage de la serrure électronique est inférieur à 12V / 500mA, le mode d’alimentation interne peut être utilisé, et l’interface de serrure fournit une sortie 12V DC.
Mode d’alimentation externe : lorsque le courant de démarrage de la serrure électronique dépasse 12V / 500mA, le mode de commande externe est requis, et l’interface de serrure sert de sortie de commande par court-circuit.
Remarque :
1) La valeur de 500mA inclut le courant instantané de démarrage. En général, ce courant est supérieur au courant de fonctionnement normal. Si une serrure électrique de plus de 500mA est connectée, l’appareil peut redémarrer lors d’une tentative de déverrouillage à cause de la protection contre les surintensités.
2) En mode d’alimentation interne, la serrure électrique ne doit pas être raccordée à une alimentation externe. En cas de mauvais raccordement, le relais de sortie peut être endommagé.
Avant la connexion, veuillez noter :
1) Confirmer le type de serrure électrique : fail-safe ou fail-secure
2) Confirmer les spécifications de la serrure électrique et vérifier si le courant de démarrage est inférieur à 12V / 500mA ;
3) Commencer la connexion
Step1. Vérifier les spécifications de la serrure électrique et s’assurer que sa tension de fonctionnement est de 12V et que son courant maximal est de 500mA.
Step2. Vérifier si le type de serrure électrique est fail-secure ou fail-safe. Si ce n’est ni l’un ni l’autre, le mode d’alimentation interne ne peut pas être utilisé.
Step3. Confirmer que le module cavalier JP1 est connecté : connecter pin1 et pin2, ainsi que pin3 et pin4.
Step4. Selon le type de serrure, connecter la serrure électrique à l’interface COM-NC ou COM-NO du contrôle d’accès.
Avantages du mode d’alimentation interne :
L’installation se fait généralement près d’une porte où les interfaces sont limitées, et le mode d’alimentation interne ne nécessite pas d’alimentation externe. Avec cette méthode, l’installation est plus simple et le coût est réduit.
Remarque : i33V / i32V prennent uniquement en charge le mode d’alimentation interne sur le port de sortie de court-circuit 1.

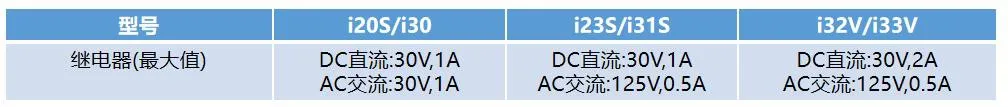

Step1. Vérifier les spécifications de la serrure électrique et s’assurer que sa tension et son courant maximaux sont conformes aux spécifications du relais du contrôle d’accès.
Step2. Confirmer la connexion de JP1 : connecter pin2 et pin3, et laisser pin1 et pin4 libres.
Step3. Lorsque le mode passif est utilisé, NC-COM / NO-COM agit comme un interrupteur ON / OFF entre la serrure et l’alimentation externe.
1) Connecter le pôle positif de l’alimentation externe au pôle positif de la serrure électronique ;
2) Connecter le pôle négatif de l’alimentation externe au port COM du contrôle d’accès
3) Selon le type de serrure, connecter le pôle négatif de la serrure électronique au port NC ou NO du contrôle d’accès.
