Ce guide montre deux méthodes pour vérifier l‘adresse IP des appareils de la série BHP-SOS10 : la diffusion vocale via la clé DSS et l‘outil de numérisation IP. Il comprend la préparation de l‘appareil, la connexion au r
Lors de l'utilisation du dispositif, vous devez d'abord obtenir l'adresse IP du dispositif. Vous pouvez consulter les méthodes décrites dans ce document pour vérifier l'adresse IP du dispositif.
BHP-SOS10 / BHP-SOS10V / BHP-SOS10D
① Un dispositif BHP-SOS10/BHP-SOS10V/BHP-SOS10D, un commutateur PoE (ou alimentation DC). Connectez le dispositif au commutateur.
② Un ordinateur de débogage connecté au même commutateur pour assurer la connectivité réseau entre l'ordinateur et le dispositif.

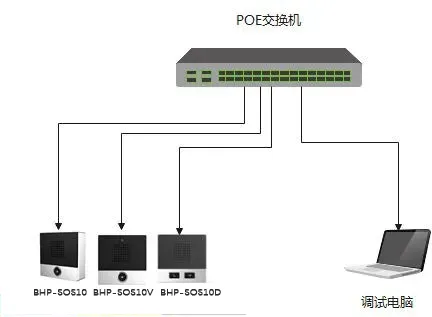

Connectez le BHP-SOS10/BHP-SOS10V/BHP-SOS10D au commutateur, et connectez l'ordinateur au même commutateur pour assurer la communication réseau entre l'ordinateur et le dispositif. Le schéma de connexion est présenté dans la Figure 1.
Figure 1
Lorsque l'adresse IP du dispositif est obtenue dynamiquement ou oubliée, vous pouvez la consulter via deux méthodes : diffusion vocale ou outil de balayage IP. Voici une introduction détaillée de ces deux méthodes.
Le dispositif peut diffuser et consulter l'adresse IP via la touche DSS. Les étapes pour consulter l'adresse IP à l'aide de la diffusion vocale sont les suivantes :
① Connexion du dispositif : Connectez le port WAN du BHP-SOS10/BHP-SOS10V/BHP-SOS10D au commutateur PoE conformément à la Figure 1. Attendez que le dispositif démarre et passe en mode veille (30 secondes après la mise sous tension).
② Lorsque l'environnement réseau peut obtenir une IP dynamiquement : Maintenez la touche montrée dans la Figure 2 enfoncée pendant environ 5 secondes. Après avoir entendu le bip d'avertissement, appuyez rapidement sur la touche une fois. Le dispositif diffusera automatiquement l'adresse IP actuelle.
③ Lorsque l'environnement réseau ne peut pas obtenir une IP dynamiquement : Maintenez la touche montrée dans la Figure 2 enfoncée pendant environ 5 secondes. Après avoir entendu le bip d'avertissement, appuyez rapidement sur la touche trois fois. Le dispositif changera son mode réseau. Une fois le changement terminé, le dispositif diffusera automatiquement l'adresse IP actuelle.
Figure 2
Outre la diffusion vocale du dispositif lui-même, vous pouvez également utiliser un outil de balayage IP pour consulter l'IP du dispositif. Voici comment utiliser l'outil de balayage d'adresses IP :
① Visitez le site officiel (fanvil.com), téléchargez l'outil de balayage d'adresses IP et installez-le sur votre ordinateur.

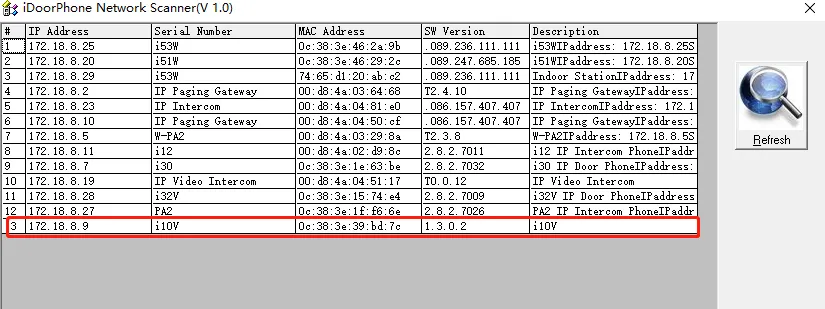

② Configurez l'adresse IP de l'ordinateur sur le même segment de réseau que le dispositif. Cliquez sur Actualiser pour détecter tous les dispositifs industriels sur le même segment de réseau local et afficher leur modèle et adresse IP correspondants, comme indiqué dans la Figure 3.
Figure 3
