Apprenez à configurer les entrées et sorties à contact sec sur les interphones industriels, les dispositifs de contrôle d‘accès et les stations intérieures pour le déclenchement d‘alarme, le contrôle lié, l‘activation DT

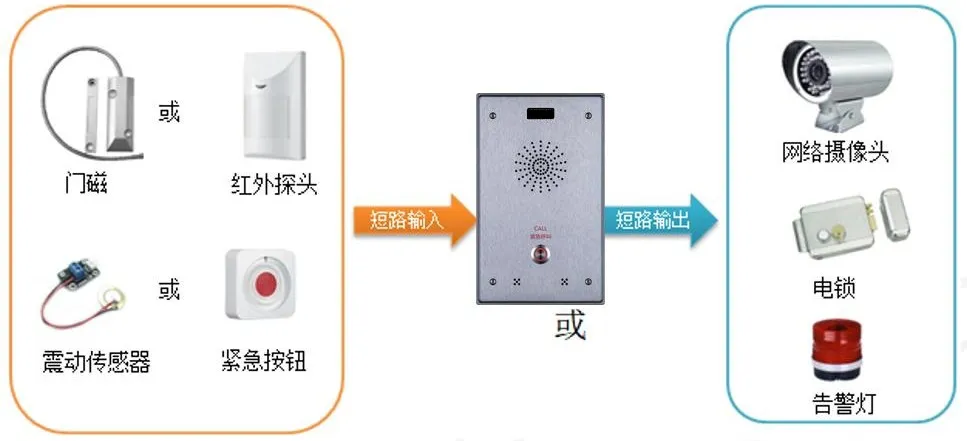

Nos interphones industriels, dispositifs de contrôle d’accès et postes intérieurs prennent en charge les fonctions d’entrée et de sortie à contact sec. Comme illustré ci-dessous, des appareils externes peuvent être connectés au système d’interphonie pour mettre en place la signalisation d’alarme et les actions de contrôle associées.
Ce guide s’applique à l’ensemble de nos gammes de contrôle d’accès, d’interphones et de postes intérieurs.
① Un appareil (le modèle i12 est utilisé comme exemple), associé à un commutateur PoE ou une alimentation continue.
② Un dispositif d’alarme externe.

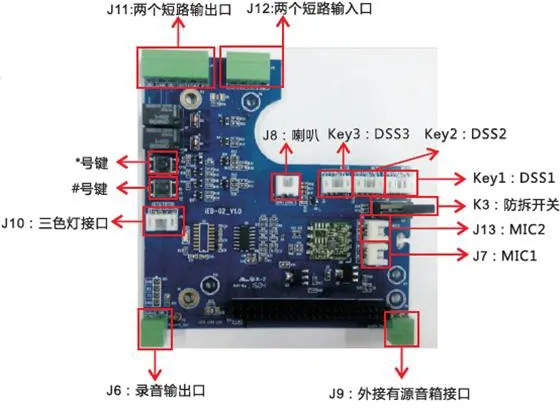

Le i12 dispose de deux groupes d’interfaces d’entrée et de sortie à contact sec, désignées J11 et J12 sur le schéma ci-dessus. Les ports d’entrée peuvent être raccordés à des contacts de porte, détecteurs infrarouges, capteurs de vibration ou boutons d’urgence pour déclencher des actions prédéfinies. Les ports de sortie peuvent être connectés à des serrures électriques, voyants d’alarme ou l’entrée alarme d’une caméra pour des actions de réponse liées.
Configurez les réglages d’entrée ou de sortie selon les besoins de l’application concrète.
Ports d’entrée à contact sec :
Les ports d’entrée se branchent sur des contacts de porte, capteurs infrarouges, détecteurs de vibration ou boutons d’appel d’urgence pour déclencher des actions prédéfinies.
1. Envoyer des alertes au serveur par message
L’utilisateur peut envoyer un message de type SMS depuis tout téléphone compatible vers l’appareil. Le format du message est ALERT=[message]. En configuration par défaut, par exemple, vous pouvez envoyer ALERT=OUT1_SOS.
2. Action déclenchée par l’entrée
Lorsqu’un appareil externe est connecté au port d’entrée, le système détecte deux modes de déclenchement :
Déclenchement haut niveau (circuit ouvert)
Déclenchement bas niveau (circuit fermé)
Ports de sortie à contact sec :
Les ports de sortie peuvent être raccordés à des serrures électriques, voyants d’alarme ou l’entrée alarme d’une caméra pour activer des actions prédéfinies.
1. Déclencher la sortie par message serveur

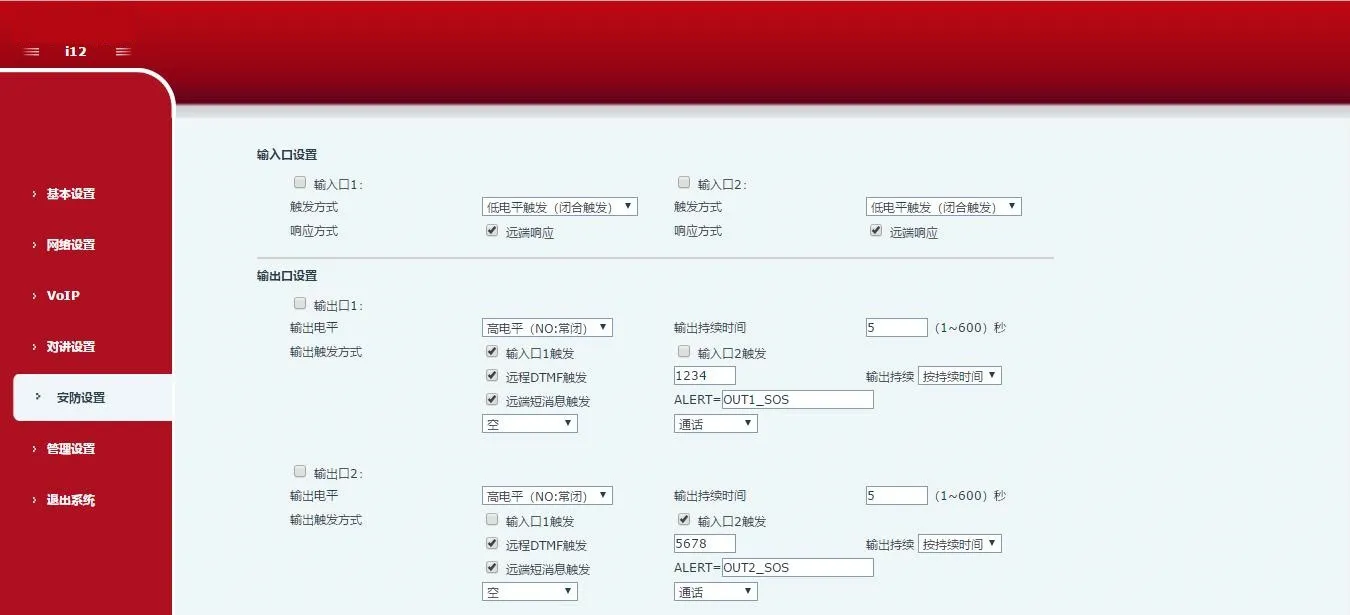

L’appareil peut recevoir des messages de contrôle de sortie du serveur et activer le port de sortie correspondant. Sur l’interface web, activez l’option de déclenchement SMS distant. Lorsque l’appareil reçoit un message au format ALERT=[message], l’action de sortie configurée se déclenche.
2. Lier la sortie à un port d’entrée

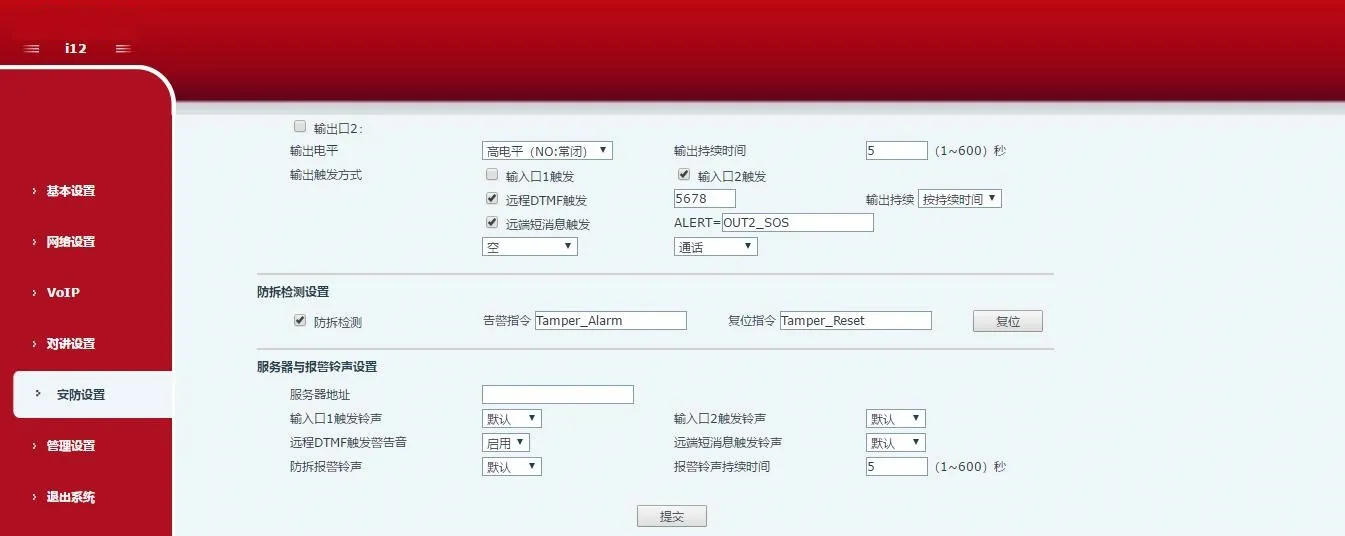

Le port de sortie peut être associé à un port d’entrée afin qu’un événement d’entrée active automatiquement la sortie. Sur l’interface web, activez l’option de déclenchement par entrée et attribuez l’entrée logique requise.
3. Déclencher la sortie par commande DTMF distante
L’appareil peut recevoir des codes DTMF pendant un appel et, après vérification du code, activer le port de sortie. Sur l’interface web, activez le déclenchement DTMF distant. Dans l’exemple fourni, le code de déclenchement par défaut est 1234. Pendant un appel entre l’appareil et un téléphone, la saisie de 1234 modifie l’état du port de sortie. Après avoir saisi le code DTMF, appuyez sur # pour déclencher la sortie immédiatement.
4. Lier la sortie à l’état d’appel
L’action de sortie peut également être liée à l’état de l’appel. Après avoir sélectionné un état spécifique, l’appareil lance l’alarme au début de cet état d’appel et l’arrête automatiquement à la fin.
