Introduction

Présentation

L'appel pair à pair, également appelé appel IP ou appel direct IP, désigne un appel direct entre deux dispositifs terminaux sans équipements ni serveurs tiers. C'est le moyen le plus simple de réaliser une communication audio et vidéo à faible coût et avec une configuration facile, mais il ne fonctionne que dans un réseau local (LAN) et ne peut pas traverser différents réseaux.

Modèles applicables

Téléphones IP : BF600S, BX7A.
Dispositifs industriels : BHP-SOS16V, BHP-SOS10V, BHP-SOS10D.

Outils de préparation préalable

① Un téléphone IP BX7A/BF600S, un interphone BHP-SOS16V/BHP-SOS10V/BHP-SOS10D, un commutateur PoE (ou alimentation DC). Connectez tous les dispositifs au commutateur.
② Un ordinateur de débogage connecté au même commutateur pour assurer la connectivité réseau entre l'ordinateur et les dispositifs.

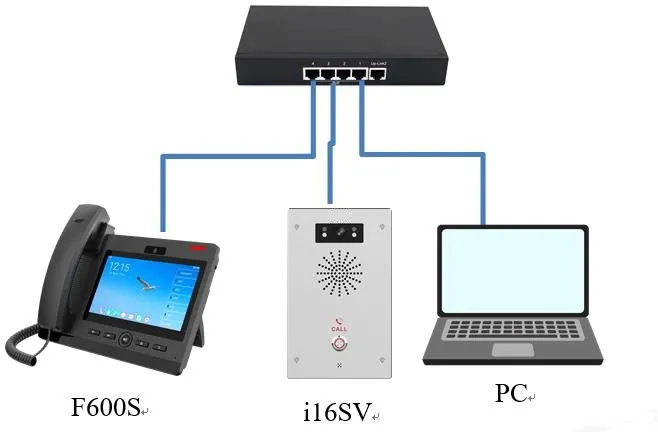

Schéma de connexion des dispositifs et de l'ordinateur

Connectez l'interphone BHP-SOS16V/BHP-SOS10V/BHP-SOS10D et le téléphone IP BX7A/BF600S au commutateur, et connectez l'ordinateur au même commutateur pour assurer une communication réseau normale. Le schéma de connexion est présenté ci-dessous.

Méthode de configuration pair à pair

Différentes méthodes peuvent être utilisées pour les appels pair à pair entre téléphones IP et interphones dans différents scénarios. Cette section détaille la configuration rapide pour les appels pair à pair.

Définir une adresse IP statique

Pour les appels pair à pair, les dispositifs terminaux doivent être configurés avec des adresses IP statiques. Chaque terminal du réseau doit se voir attribuer une adresse IP différente sur le même sous-réseau (même adresse réseau, adresses hôte différentes). Les étapes de configuration détaillées sont les suivantes :

2.1.1 Consultation de l'adresse IP

① Dispositifs interphone (BHP-SOS16V/BHP-SOS10V/BHP-SOS10D) : DHCP est activé par défaut.

• Si le réseau prend en charge DHCP : Maintenez la touche DSS enfoncée pendant environ 5 secondes en mode veille. Après avoir entendu le bip d'avertissement, appuyez à nouveau sur la touche DSS, et le dispositif annoncera l'adresse IP actuelle.

• Si le réseau NE prend PAS en charge DHCP : Maintenez la touche DSS enfoncée pendant environ 5 secondes en mode veille. Après avoir entendu le bip d'avertissement, appuyez dessus rapidement 3 fois pour changer le mode réseau. Le dispositif annoncera l'adresse IP après un changement réussi.

② Dispositifs téléphone IP :

• Si le réseau prend en charge DHCP : Appuyez sur le bouton Paramètres sur l'écran du BX7A/BF600S en mode veille. Allez dans État --- Général --- Adresse IP pour consulter l'IP actuelle.

• Si le réseau NE prend PAS en charge DHCP : Appuyez sur le bouton Paramètres sur l'écran. Allez dans Ethernet --- Mode réseau --- sélectionnez IP statique pour définir une IP statique.

2.1.2 Configuration de l'adresse IP statique

① Saisissez l'adresse IP du dispositif obtenue dans le navigateur pour vous connecter à l'interface web du téléphone IP et de l'interphone. Le nom d'utilisateur et le mot de passe par défaut sont tous les deux admin. L'interface de connexion est présentée dans la Figure 2.

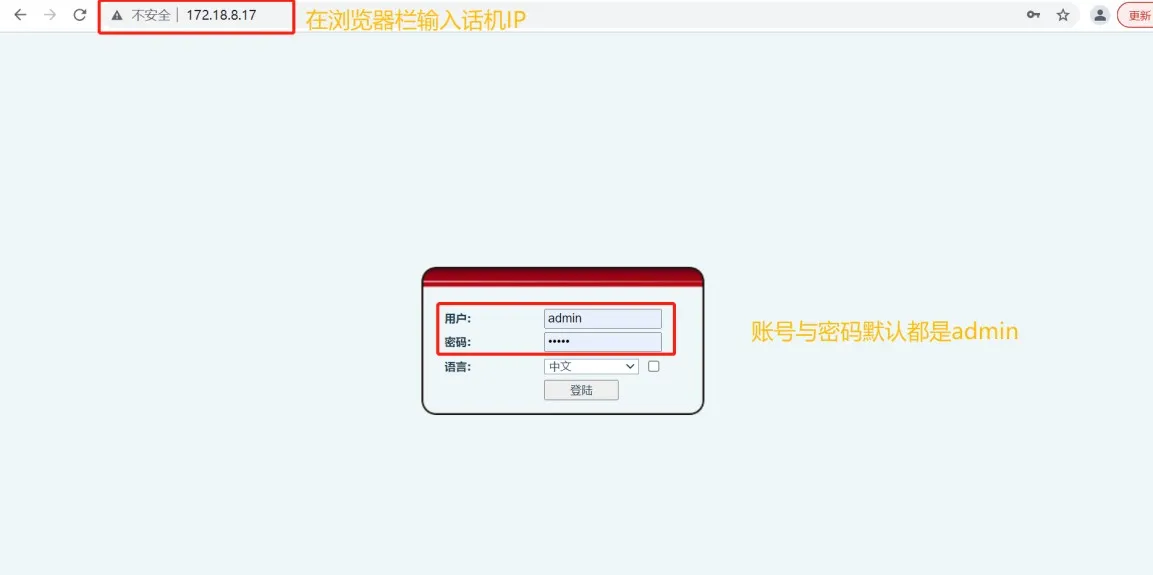

Figure 2 Interface de connexion du téléphone IP

② Accédez à l'interface web du dispositif, naviguez jusqu'à Réseau --- Base --- Paramètres IPv4, sélectionnez IP statique, et configurez les paramètres d'IP statique comme indiqué dans la Figure 3.

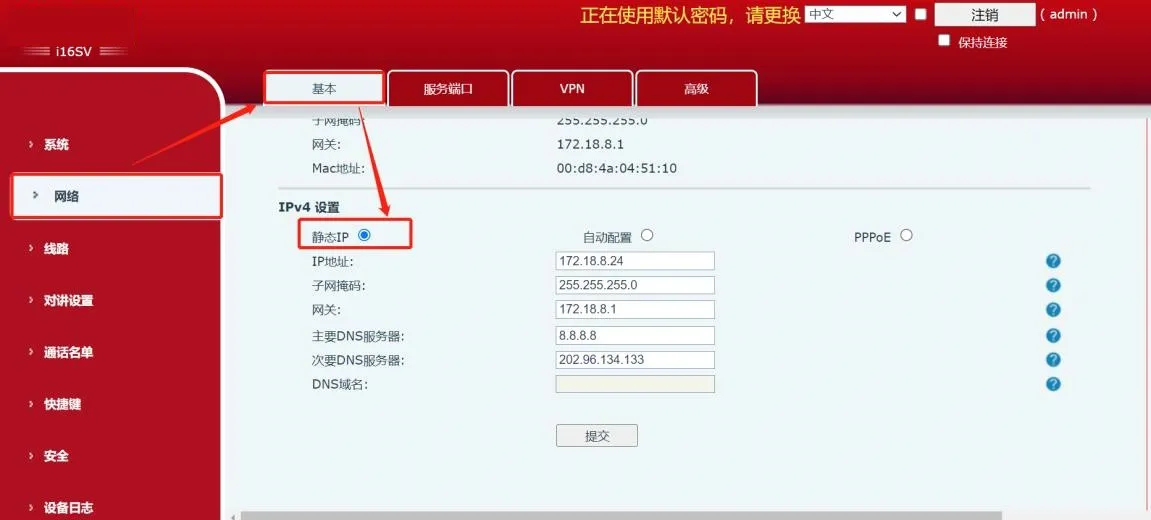

Figure 3 Configuration de l'adresse IP statique

Appel du téléphone IP vers l'interphone

En mode pair à pair, le téléphone IP peut appeler l'interphone. La configuration rapide est détaillée ci-dessous : ① Saisissez l'IP du téléphone IP dans le navigateur et connectez-vous à l'interface web (admin/admin par défaut).
② Cliquez sur le bouton Raccourcis pour accéder à la page de configuration des raccourcis. Nous utilisons le Raccourci 1 comme exemple, configurez comme indiqué dans la Figure 4.

• Type : Touche mémoire

• Nom : Nom personnalisé (affiché sur l'écran)

• Valeur : Saisissez l'adresse IP de l'interphone (ex: 172.18.8.24)

• Sous-type : BLF/NOUVEL APPEL

• Ligne : SIP1

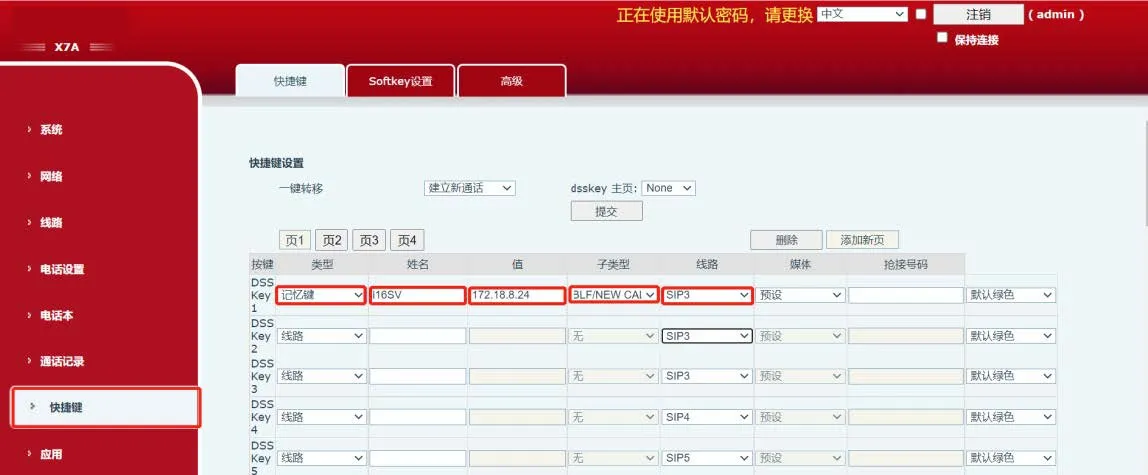

Figure 4 Configuration du raccourci du téléphone IP

2.2.2 Remarques

① Si le téléphone IP ne peut pas appeler l'interphone, modifiez la configuration de l'interphone :
Connectez-vous à l'interface web de l'interphone, allez dans Paramètres de l'interphone -- Paramètres des fonctions -- Paramètres de base, et cochez Autoriser l'appel IP comme indiqué dans la Figure 5.

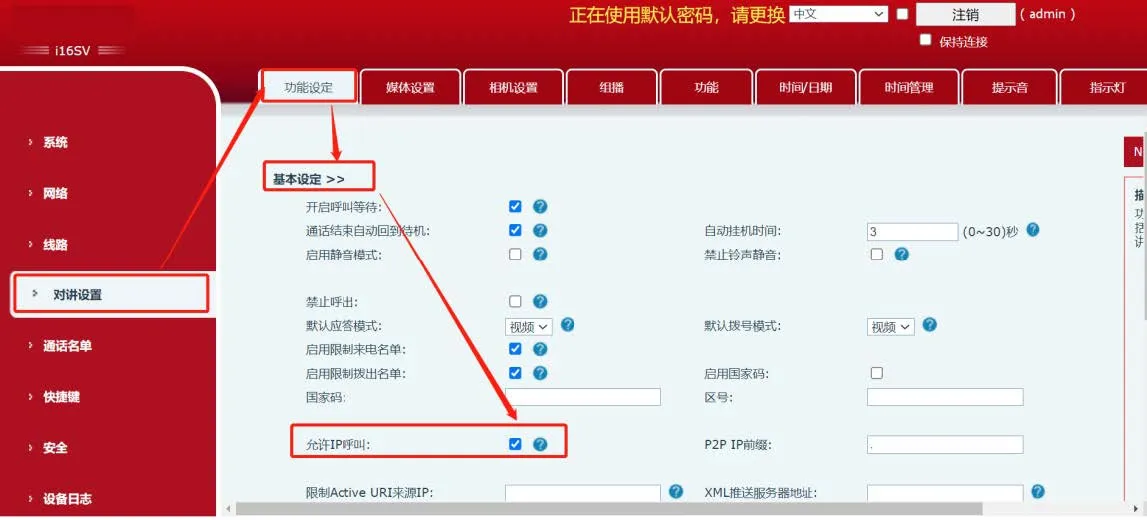

Figure 5 Configuration de l'autorisation d'appel IP de l'interphone

Appel de l'interphone vers le téléphone IP

En mode pair à pair, l'interphone peut appeler le téléphone IP. La configuration rapide est détaillée ci-dessous :

2.3.1 Configuration rapide

① Saisissez l'IP de l'interphone dans le navigateur et connectez-vous à l'interface web (admin/admin par défaut).
② Cliquez sur le bouton Raccourcis pour accéder à la page de configuration. Nous utilisons le Raccourci 1 comme exemple, configurez comme indiqué dans la Figure 6.

• Type : Touche mémoire

• Nom : Nom personnalisé

• Valeur : Saisissez l'adresse IP du téléphone IP (ex: 172.18.8.19)

• Sous-type : BLF/NOUVEL APPEL

• Ligne : SIP1

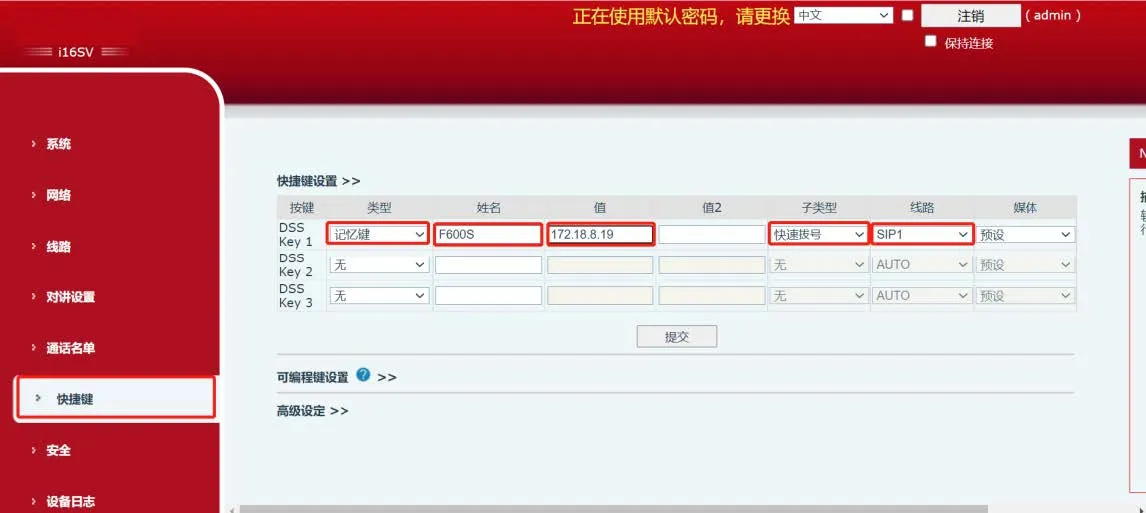

Figure 6 Configuration du raccourci de l'interphone

2.3.2 Remarques

Si vous entendez un ton d'occupation lorsque l'interphone appelle le téléphone IP, suivez ces étapes : ① Connectez-vous à l'interface web du téléphone IP, allez dans Compte -- SIP -- Paramètres globaux, et décochez Activer la correspondance stricte UA comme indiqué dans la Figure 7.

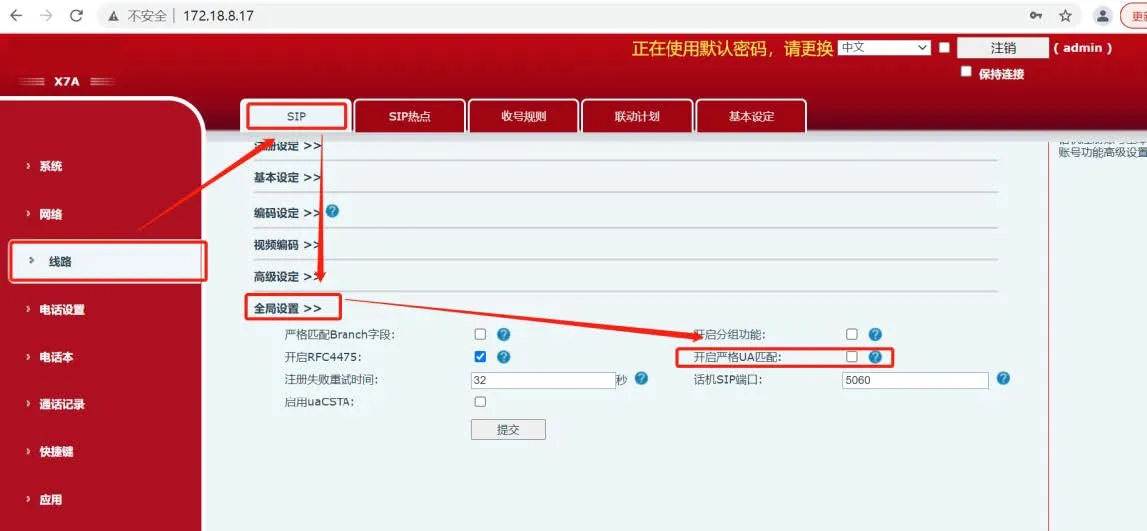

Figure 7 Désactivation de la correspondance stricte UA sur le téléphone IP

② Connectez-vous à l'interface web de l'interphone, allez dans Paramètres de l'interphone -- Paramètres des fonctions -- Paramètres de base, et décochez Désactiver les appels sortants comme indiqué dans la Figure 8.

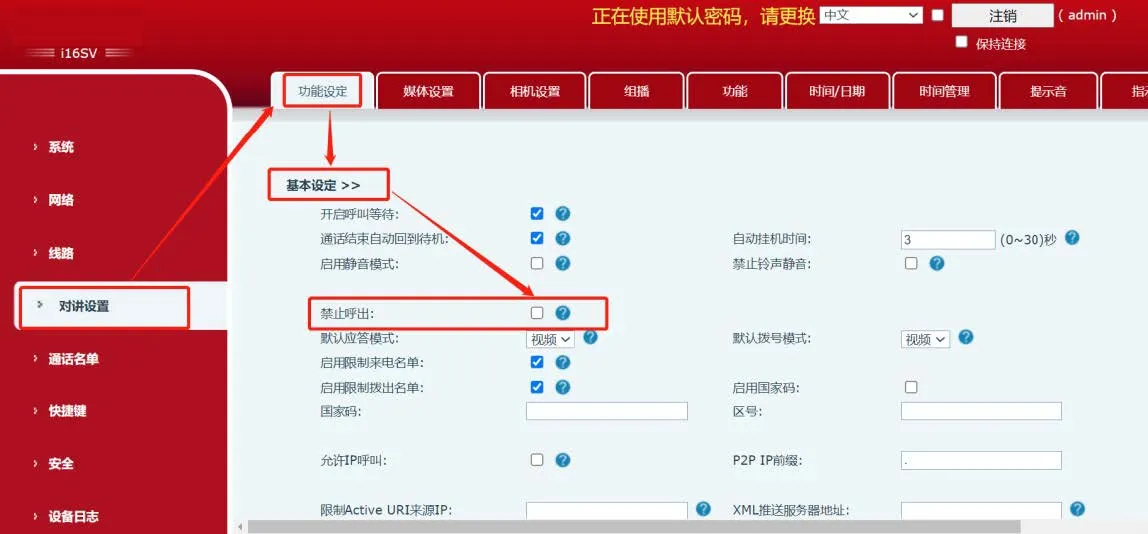

Figure 8 Désactivation de la restriction d'appels sortants sur l'interphone

③ Après avoir terminé les paramètres ci-dessus, l'interphone pourra appeler le téléphone IP avec succès.
