Ce guide explique comment raccorder une serrure électrique aux contrôleurs d’accès intérieurs Bi20S et Bi30. La méthode de câblage adaptée dépend du courant de démarrage et des exigences d’alimentation de la serrure.
Si le courant de démarrage de la serrure est inférieur à 12V/500mA, le contrôleur d’accès peut alimenter directement la serrure. On parle alors de mode d’alimentation interne. Si le courant de démarrage est supérieur à 12V/500mA, le contrôleur d’accès agit uniquement comme déclencheur de relais et la serrure doit être alimentée par une source externe dédiée. On parle alors de mode d’alimentation externe.
Ces deux modes sont sélectionnés via le cavalier JP1. Suivez les instructions ci-dessous pour choisir le bon mode et réaliser le câblage en toute sécurité.
Bi20S, Bi30
1. Un contrôleur d’accès intérieur Bi20S, une serrure électrique, un adaptateur d’alimentation pour serrure et un commutateur PoE (ou alimentation continue).
2. Vérifier le mode d’alimentation requis par la serrure et configurer correctement le JP1 sur l’unité intérieure.
3. Un ordinateur pour la configuration et les tests, connecté au même réseau que le contrôleur d’accès.

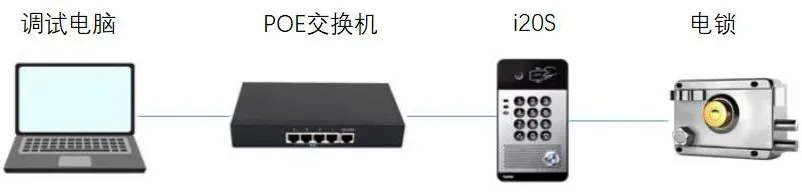

Raccordez le contrôleur d’accès au commutateur, puis connectez l’ordinateur au même commutateur afin que les deux appareils soient sur le même réseau et puissent communiquer, comme illustré dans la Figure 1.
Figure 1
Avant de câbler la serrure, ouvrez le contrôleur d’accès et réglez le cavalier JP1 selon le mode d’alimentation de la serrure. Ensuite, réalisez le câblage adapté.
Utilisez un tournevis pour retirer les vis de l’appareil et ouvrir le boîtier.
Ajustez le cavalier JP1 selon les spécifications de la serrure.
Lorsque le courant de démarrage de la serrure est inférieur à 12V/500mA, l’unité intérieure peut alimenter la serrure. Il s’agit du mode d’alimentation interne.
Lorsque le courant de démarrage est supérieur à 12V/500mA, l’unité intérieure fonctionne uniquement comme sortie de commande à contact sec et la serrure doit utiliser sa propre alimentation externe. Il s’agit du mode d’alimentation externe.

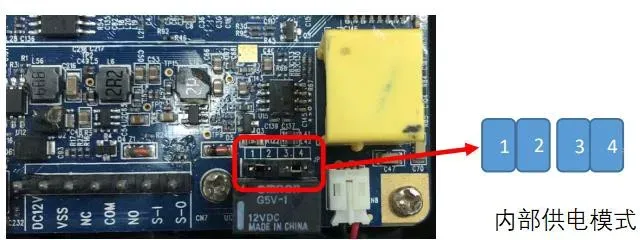

Réglage JP1 – Mode d’alimentation interne

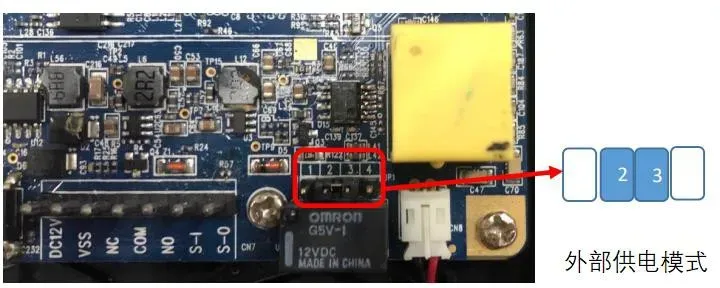

Réglage JP1 – Mode d’alimentation externe

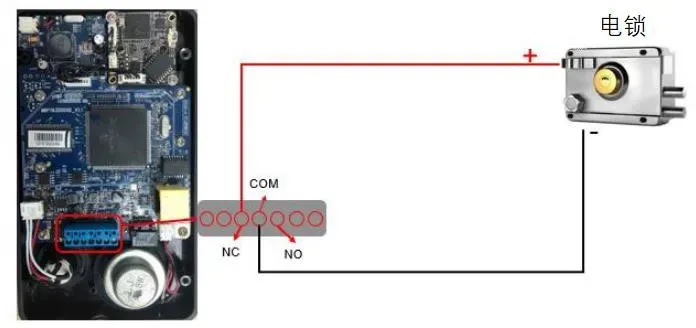

Câblage alimentation interne
Remarque : Vérifiez si la serrure est de type Fail-safe(verrouillée sous tension) ou Fail-secure(déverrouillée sous tension), la connexion de la borne positive étant différente. Pour serrure Fail-safe, branchez le fil positif sur la borne NC. Pour serrure Fail-secure, branchez le fil positif sur la borne NO.
Avertissement : En mode d’alimentation interne, ne branchez pas d’alimentation externe supplémentaire sur la serrure, cela risquerait d’endommager l’appareil.

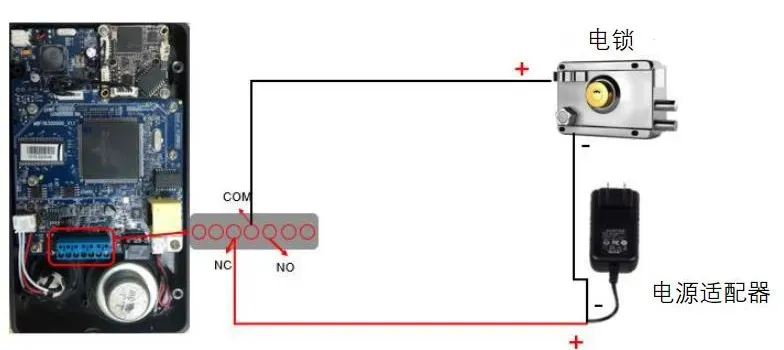

Câblage alimentation externe
Remarque 1 : Choisissez NC ou NO selon le type de serrure.
Remarque 2 : La sortie relais du contrôleur d’accès supporte jusqu’à DC 30V/1A ou AC 125V/0,5A.
1. Si vous utilisez le mode d’alimentation externe, allumez l’adaptateur externe pour alimenter la serrure.
2. Sur l’ordinateur de configuration, ouvrez un navigateur web et saisissez l’adresse IP du contrôleur d’accès.

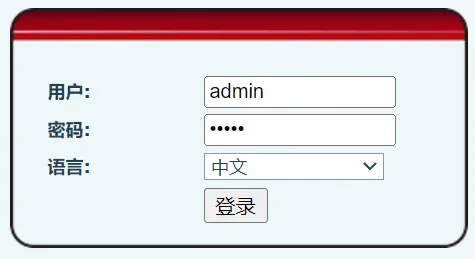

3. Saisissez les identifiants de connexion. Nom d’utilisateur par défaut : admin, mot de passe par défaut : admin.

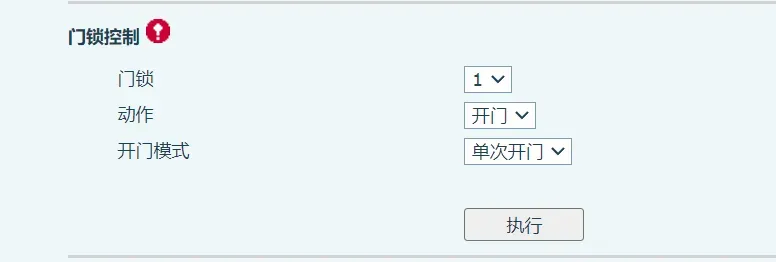

4. Accédez à Serrure > Contrôle de serrure et cliquez sur Exécuter pour tester le bon fonctionnement de la serrure.
