Ce guide montre comment enregistrer les appareils d‘interphone SIP industriels sur PortSIP Server, y compris les étapes de création d‘extension, de configuration du serveur et d‘enregistrement SIP des appareils.
Lorsque les dispositifs doivent communiquer à l'aide de comptes SIP enregistrés, vous devez déployer un serveur SIP et enregistrer les comptes sur les dispositifs. Ce document décrit comment enregistrer des dispositifs d'interphone industriel sur un serveur PortSIP.
Tous les dispositifs d'interphone industriel et SIP.
① Un dispositif d'interphone industriel (BHP-SOS16V comme exemple), un commutateur PoE (ou alimentation DC), un serveur PortSIP (installé sur un ordinateur Windows). Connectez le dispositif au commutateur.
② Un ordinateur de débogage connecté au même commutateur pour garantir la connectivité réseau entre l'ordinateur et le dispositif.

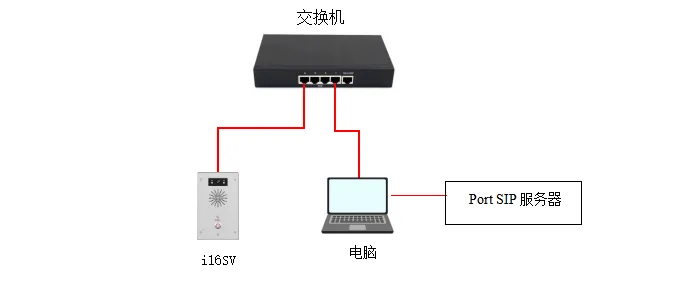

Connectez le BHP-SOS16V au commutateur, connectez l'ordinateur au même commutateur et installez PortSIP Server sur l'ordinateur. Le schéma de connexion est présenté à la Figure 1.
Figure 1 Schéma de connexion du dispositif et de l'ordinateur
Pour enregistrer un dispositif sur PortSIP Server, vous devez d'abord configurer l'environnement du serveur. Ce guide utilise un serveur PortSIP installé sur Windows comme exemple.

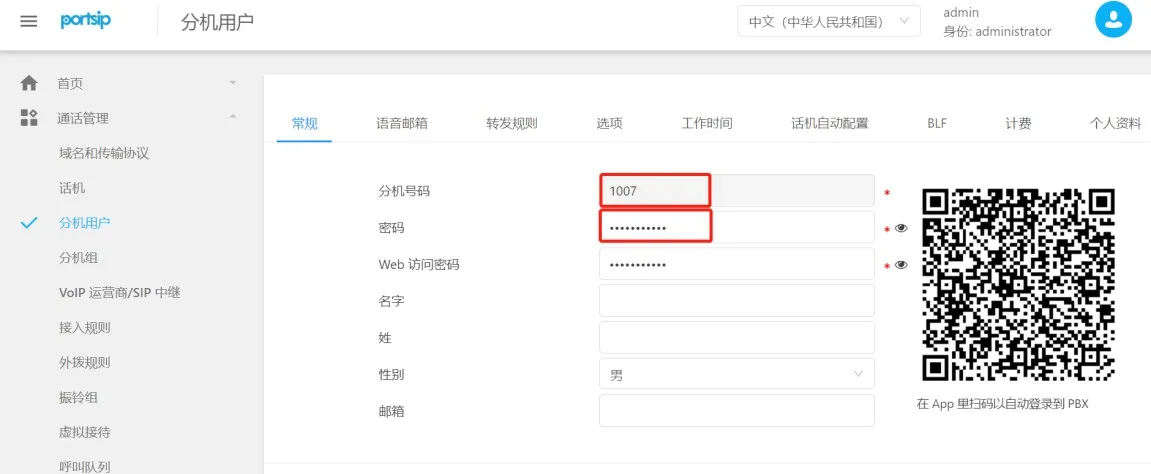

(1) Créer une extension : Connectez-vous à l'interface Web du serveur, allez dans Call Manager — Extensions — cliquez sur Add pour créer une nouvelle extension.
Entrez le numéro d'extension et le mot de passe pour terminer la création.
Figure 2 Ajouter un compte d'extension

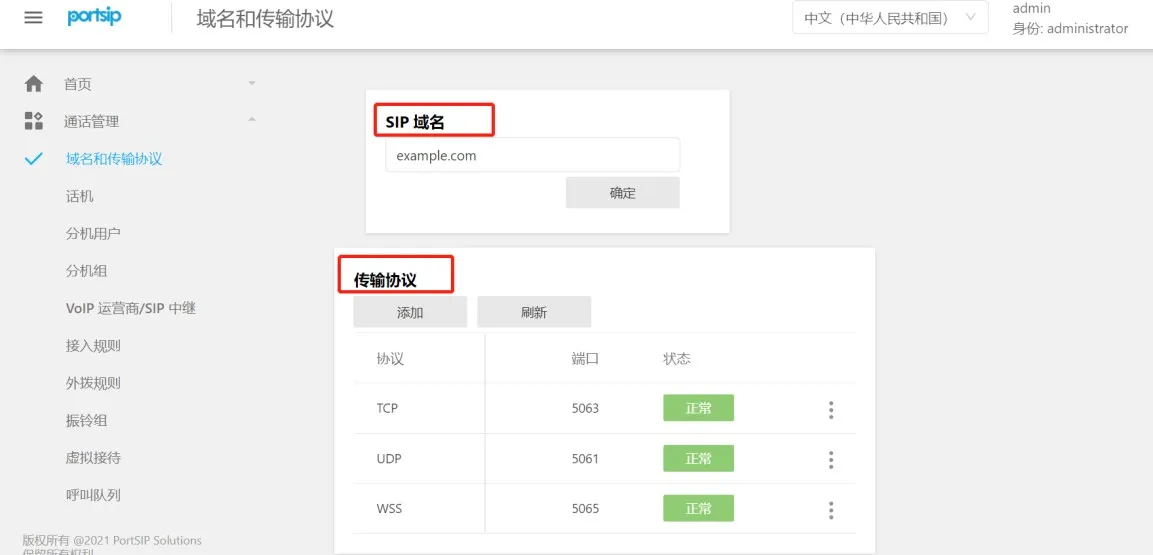

(2) Vérifier le domaine et le protocole de transport : Allez dans Call Manager — Domains & Transports pour voir le domaine SIP, le protocole de transport et le numéro de port, comme indiqué à la Figure 3.
Figure 3 Voir le domaine du serveur et le protocole de transport
Après avoir créé l'extension sur le serveur, configurez le dispositif pour l'enregistrement. Les étapes sont les suivantes :
(1) Connectez-vous au dispositif : Entrez l'adresse IP du dispositif dans un navigateur, connectez-vous avec le nom d'utilisateur et le mot de passe (par défaut : admin/admin).

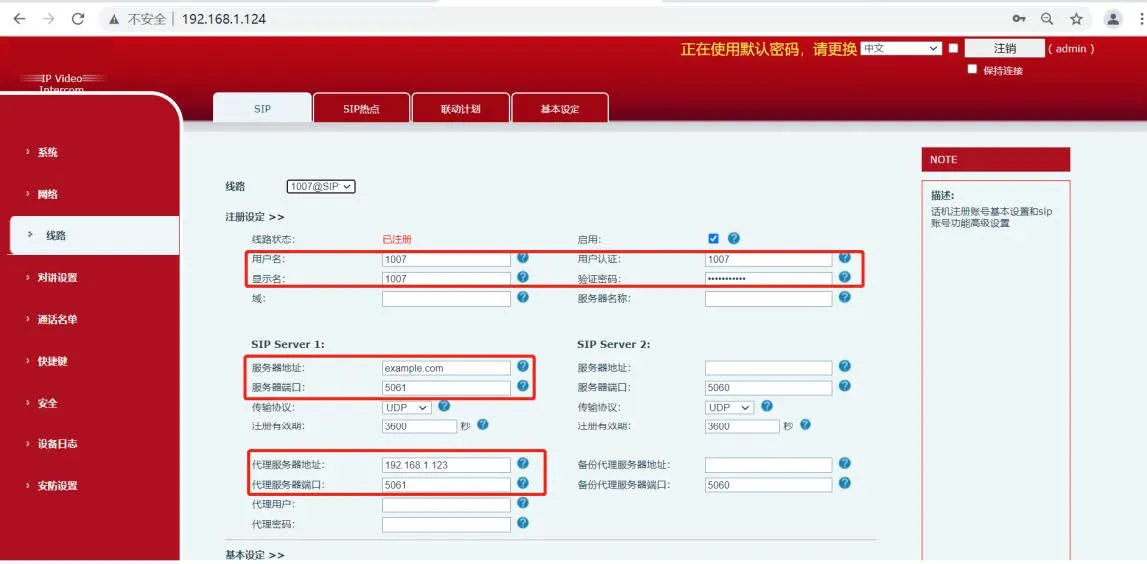

(2) Allez dans l'interface Web du dispositif : Line — SIP — Registration Settings, configurez comme indiqué à la Figure 4 :
① Nom d'utilisateur, ID d'authentification, Mot de passe : Utilisez le numéro d'extension et le mot de passe créés sur PortSIP Server ;
② Adresse du serveur : Entrez le domaine SIP de PortSIP ;
③ Port du serveur et transport : Entrez le port et le protocole (UDP comme exemple) ;
④ Serveur proxy et port : Utilisez l'IP statique de l'ordinateur PortSIP et le port correspondant.
Figure 4 Diagramme d'enregistrement SIP
(3) Après avoir saisi les informations et assuré la connectivité réseau, le Statut de la ligne du dispositif passera à Registered, ce qui signifie que le dispositif est correctement enregistré sur le serveur SIP.
