Ce guide explique comment configurer la numérotation abrégée via un bouton externe connecté au port d‘entrée des appareils d‘interphone de la série BHP-SOS. Il couvre les modèles pris en charge, les outils de préparation
Lors de l'utilisation du dispositif, si vous devez ajouter un bouton au port d'entrée pour la numérotation abrégée, vous pouvez vous référer à la méthode d'installation et de configuration décrite dans ce document.
BHP-SOS11 / BHP-SOS12 / BHP-SOS16 / BHP-SOS18S
① Un dispositif BHP-SOS11/BHP-SOS12/BHP-SOS16/BHP-SOS18S, un commutateur PoE (ou alimentation DC), connectez le dispositif au commutateur.
② Un ordinateur de débogage connecté au même commutateur pour garantir la connectivité réseau entre l'ordinateur et le dispositif.
③ Un bouton connecté au port d'entrée du dispositif.

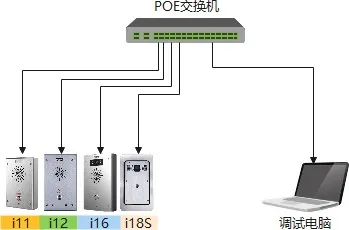

Connectez le BHP-SOS11/BHP-SOS12/BHP-SOS16/BHP-SOS18S au commutateur et connectez l'ordinateur au même commutateur pour assurer la communication réseau entre l'ordinateur et le dispositif. Le schéma de connexion est présenté à la Figure 1.
Figure 1

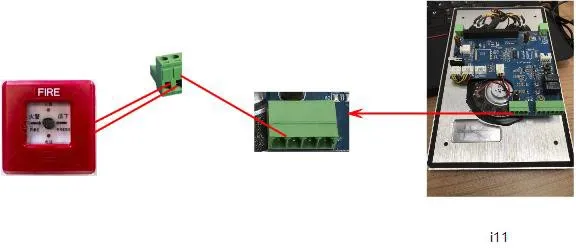

Connectez le bouton au port d'entrée du dispositif, comme indiqué à la Figure 2.
Figure 2

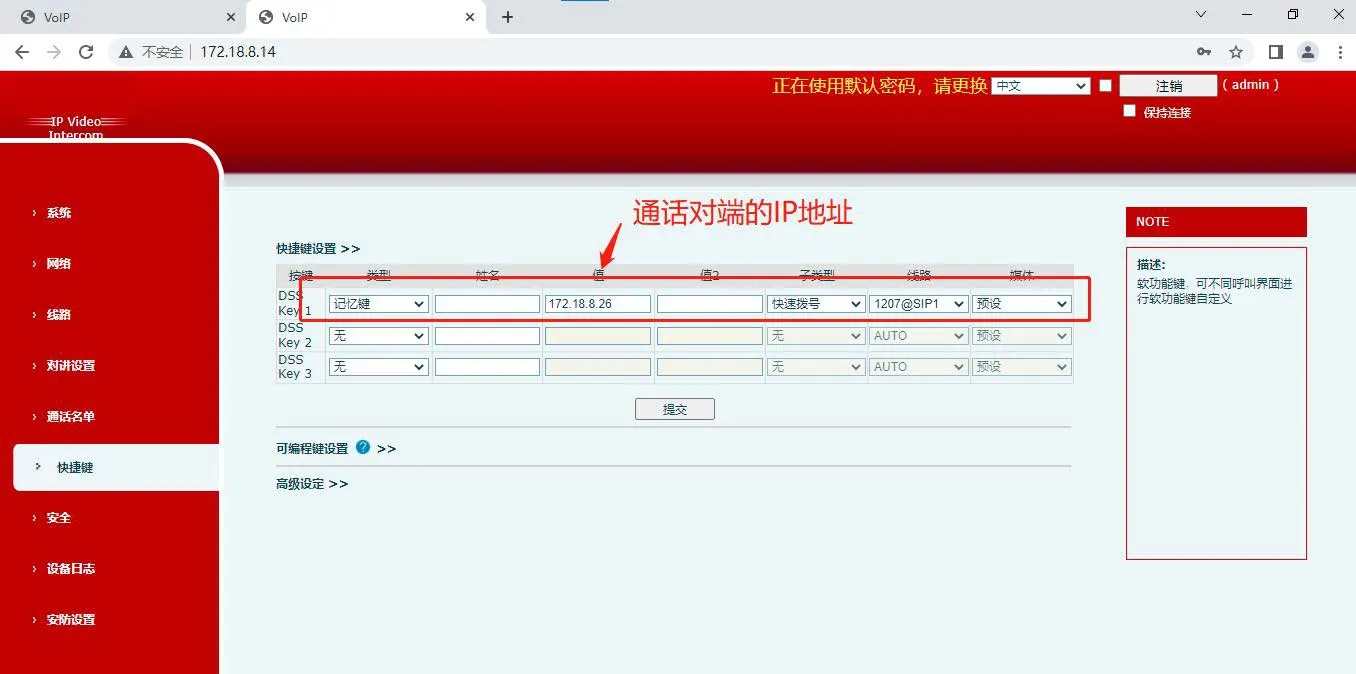

① Après avoir obtenu l'adresse IP du dispositif, entrez l'adresse IP dans un navigateur pour accéder à l'interface web du dispositif. Ensuite, accédez à la page Raccourcis (DSSKey) pour la configuration, comme indiqué à la Figure 3.
Figure 3

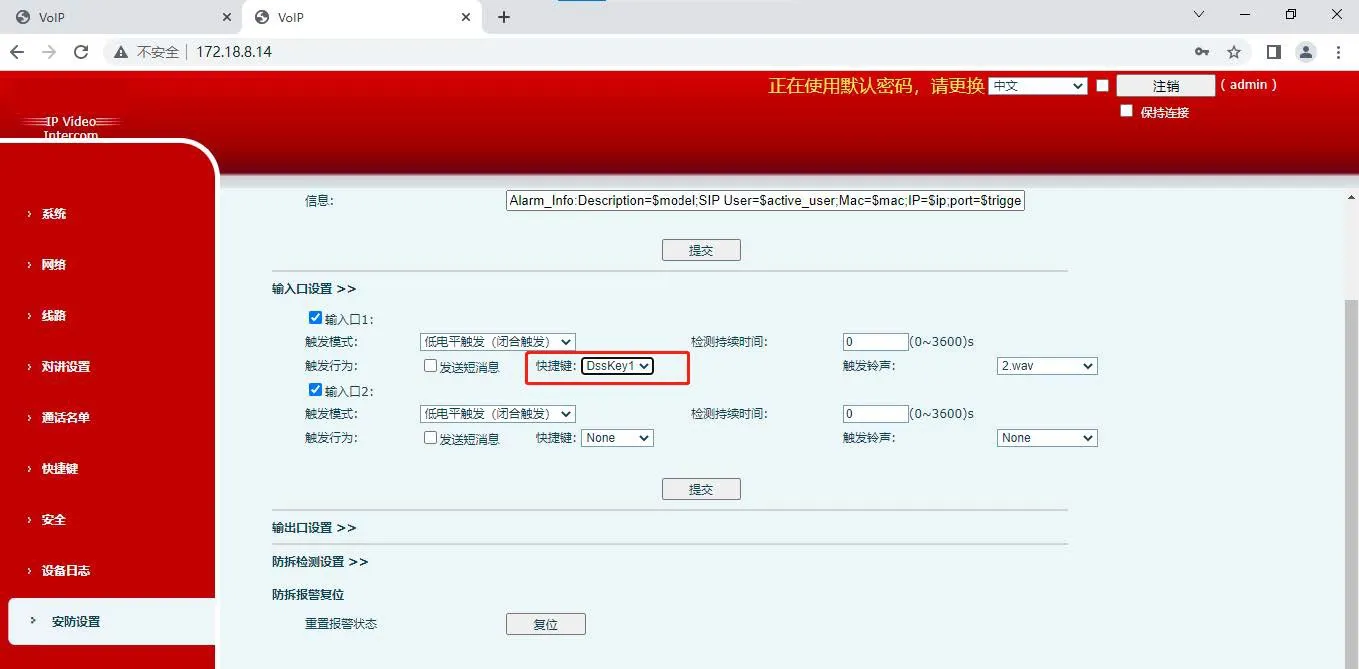

② Allez à la page Paramètres de sécurité - Paramètres du port d'entrée et liez le port d'entrée avec le bouton externe connecté au raccourci (DSSkey) configuré à la Figure 3, comme indiqué à la Figure 4.
Figure 4
