Les systèmes de contrôle d'accès/interphone peuvent se connecter à des caméras IP tierces sur le réseau local. Pendant un appel avec la partie distante, l'extrémité distante peut entendre l'audio du contrôle d'accès/interphone et visualiser la vidéo de la caméra liée simultanément. Ce document décrit comment connecter les dispositifs de contrôle d'accès et d'interphone Fanvil avec des caméras IP tierces.
Interphone : Bi12 ; Contrôle d'accès vocal Fanvil : BHP-SOS20, BHP-SOS23 ; Passerelle Fanvil : BK-DAB-PA2 ; Téléphone vidéo auxiliaire : BF600S

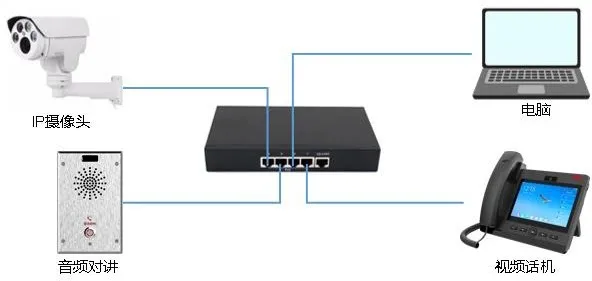

1. Un interphone Bi12, un téléphone vidéo BF600S et une caméra IP, tous connectés à un commutateur PoE pour garantir une connectivité réseau normale
2. Un ordinateur de débogage avec communication réseau avec tous les autres dispositifs
Dans ce scénario d'application, la caméra IP DOIT être configurée avec une adresse IP statique. Pour les méthodes de configuration spécifiques, consultez le fabricant de la caméra IP. Ici, nous prenons les caméras Hikvision comme exemple :
<

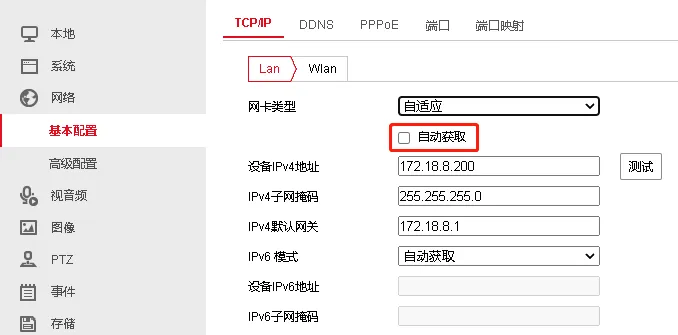

Décochez l'option “Obtention automatique” et saisissez manuellement l'adresse IP

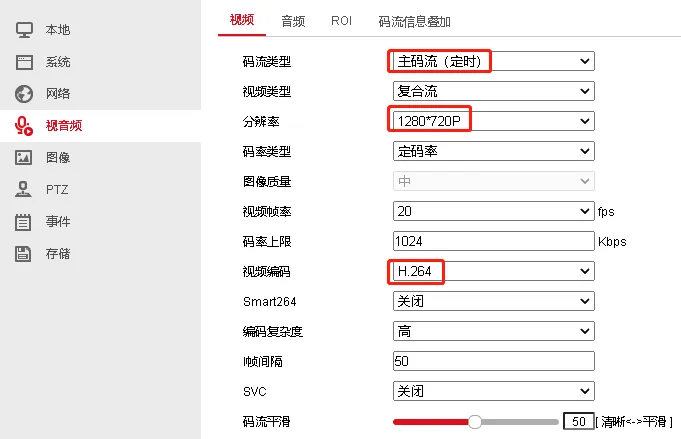

Les spécifications vidéo prises en charge par le téléphone vidéo BF600S sont : codage H264, résolution 1080P ou inférieure ; une résolution 720P ou inférieure est recommandée. Par conséquent, vous devez confirmer le flux et la résolution utilisés par la caméra. En prenant les caméras Hikvision comme exemple :
Confirmez si le flux utilisé est le flux principal, le flux secondaire ou le troisième flux
Confirmez que le type de codage est H264
Confirmez que la résolution du flux est inférieure ou égale à la résolution prise en charge par le téléphone vidéo. Dans cet exemple, la résolution vidéo 720P est utilisée conformément aux recommandations
Remarque : Certains téléphones vidéo ne prennent en charge que H264, Profil de base et résolution VGA. Dans ce cas, ajustez la configuration de la caméra en conséquence. Le Profil de base correspond à la complexité de codification Faible sur les caméras Hikvision
Lors de la configuration de l'interphone audio pour se connecter à une caméra, l'interphone utilise l'URL RTSP de la caméra pour récupérer le flux vidéo. Le format de l'URL RTSP varie selon le fabricant, vous devez donc consulter le fabricant de la caméra pour obtenir l'URL RTSP correcte. En prenant les caméras Hikvision comme exemple, l'URL RTSP est :
rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Où :
Rtsp est l'en-tête de l'URL indiquant une URL RTSP
Admin:Fangwei123 sont le nom d'utilisateur et le mot de passe pour accéder à l'URL RTSP, généralement identiques aux identifiants de connexion web de la caméra
L'adresse IP et le port sont l'adresse d'accès de la caméra et le port RTSP
101 indique le flux principal, 102 indique le flux secondaire, 103 indique le troisième flux
Une liste des URL RTSP pour les fabricants de caméras courants est fournie à la section 4
Pour les dispositifs d'interphone et de PA : Accédez à WEB – Paramètres de l'interphone – Paramètres vidéo.
Pour les dispositifs de contrôle d'accès : Accédez à WEB – Paramètres de contrôle d'accès – Paramètres vidéo.

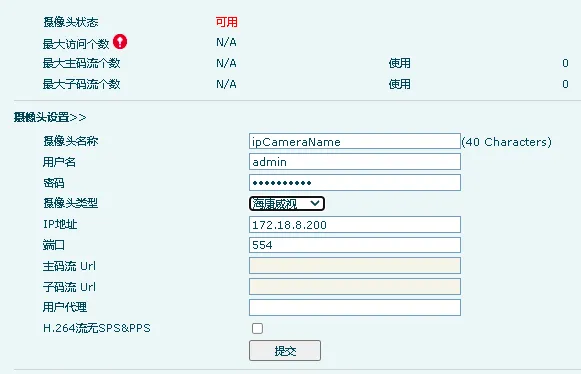

Pour les caméras précompatibles, configurez comme suit :
<
Nom d'utilisateur : Nom d'utilisateur pour accéder au flux RTSP (identique au nom d'utilisateur web de la caméra)
Mot de passe : Mot de passe pour accéder au flux RTSP (identique au mot de passe web de la caméra)
Sélectionnez le type de caméra
Adresse IP : Adresse IP de la caméra
Port : Port RTSP de la caméra

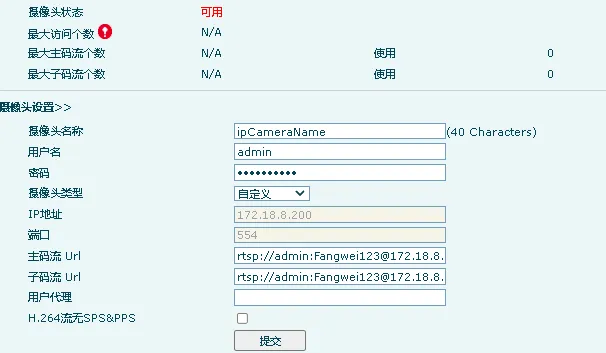

Si la caméra liée ne figure pas dans la liste des types, sélectionnez Personnalisé et saisissez l'URL du flux RTSP. Formats d'exemple :
Flux principal : rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Flux secondaire : rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/102

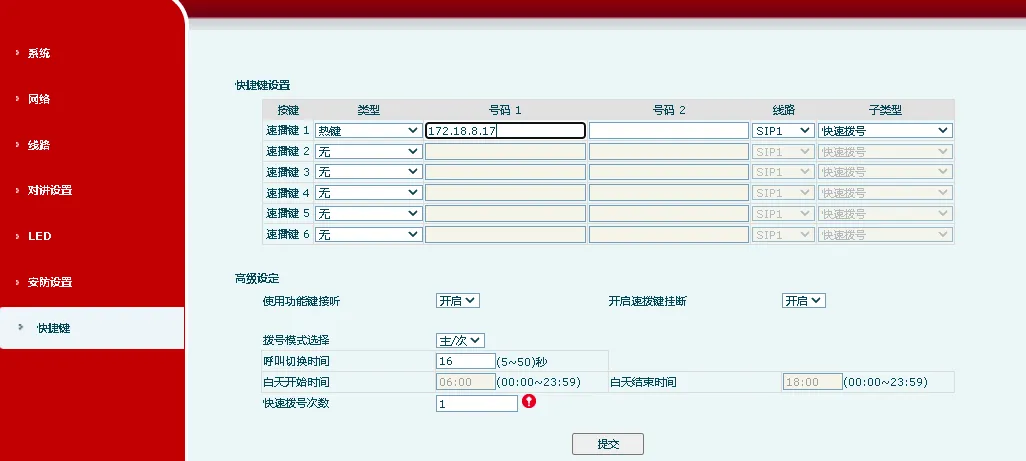

Les raccourcis sont utilisés pour les appels en un clic depuis le contrôle d'accès/interphone vers le téléphone vidéo IP. Une configuration est requise avant utilisation.
Type de raccourci : Touche rapide
Numéro 1 : Numéro appelé ou adresse IP
Sous-type : Numérotation abrégée
Pour plus de configurations liées aux appels, consultez d'autres documents.
Caméras Hikvision :
Flux principal : rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Flux secondaire : rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/102
Où : admin:Fangwei123 sont le nom d'utilisateur et le mot de passe ; 101 = flux principal, 102 = flux secondaire, 103 = troisième flux
Caméras Dahua :
Flux principal : rtsp://nom_utilisateur:mot_de_passe@ip:port/cam/realmonitor?channel=1&subtype=0
Flux secondaire : rtsp://nom_utilisateur:mot_de_passe@ip:port/cam/realmonitor?channel=1&subtype=1
Où : nom_utilisateur:mot_de_passe sont les identifiants séparés par un deux-points ; subtype=0 = flux principal, subtype=1 = flux secondaire
Caméras XiongMai :
Flux principal : rtsp://10.6.3.57:554/user=admin&password=&channel=1&stream=0.sdp?
Flux secondaire : rtsp://10.6.3.57:554/user=admin&password=&channel=1&stream=1.sdp?
